1 Cuerdas y Nudos

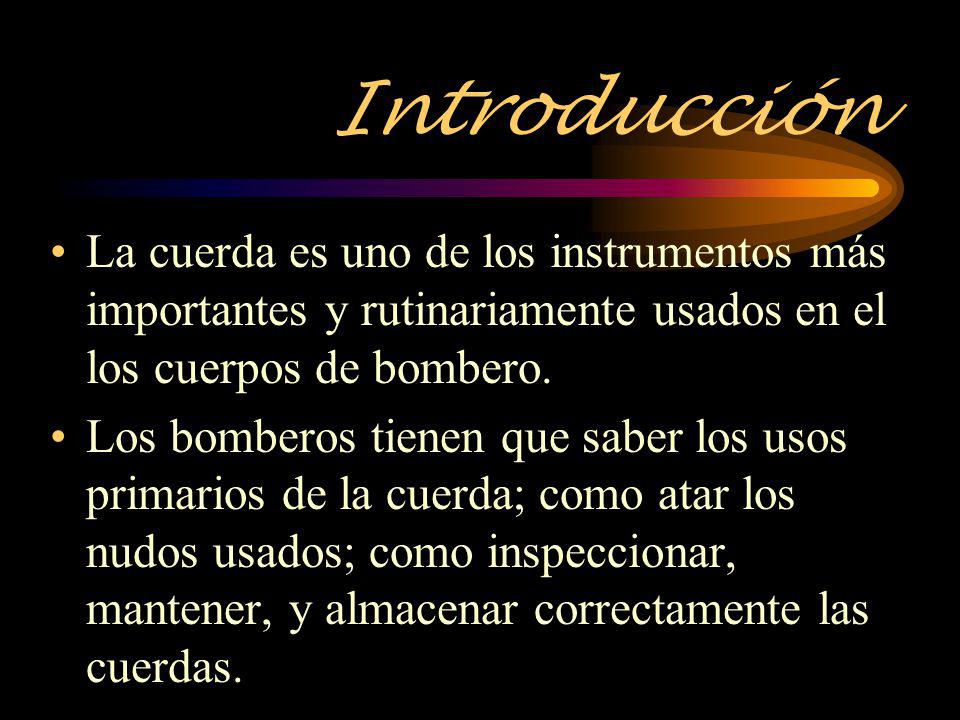

2 Introducción La cuerda es uno de los instrumentos más importantes y rutinariamente usados en el los cuerpos de bombero. Los bomberos tienen que saber los usos primarios de la cuerda; como atar los nudos usados; como inspeccionar, mantener, y almacenar correctamente las cuerdas.

3 Objetivos Todos los objetivos corresponden con NFPA 1001 Después de completar esta lección, usted será capaz de identificar, usar, mantener y atar correctamente varios tipos de cuerda.

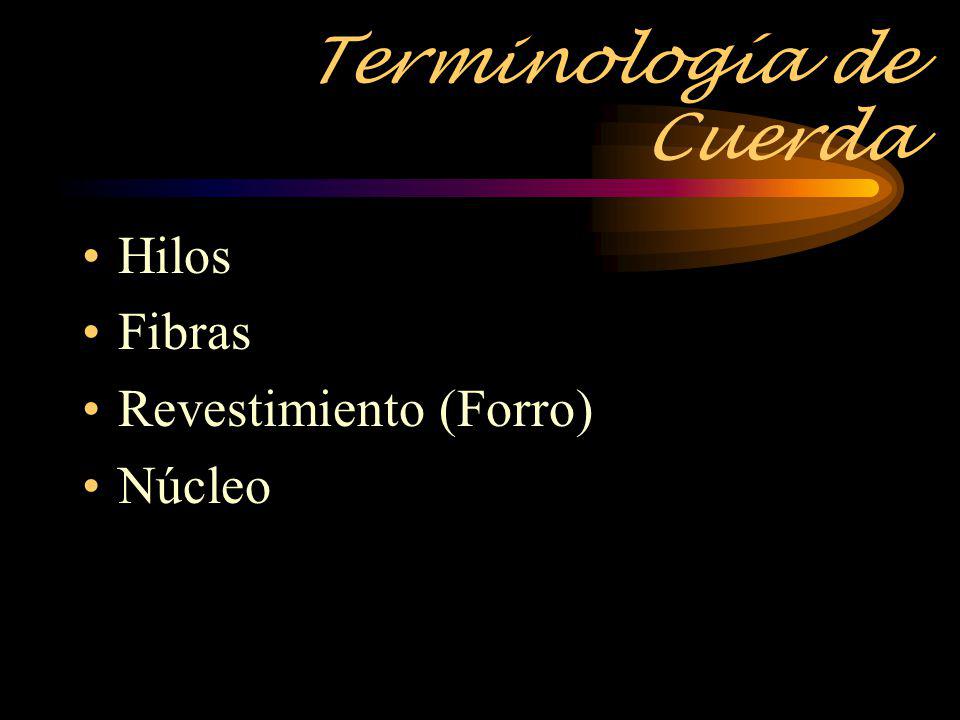

4 Terminología de Cuerda Hilos Fibras Revestimiento (Forro) Núcleo

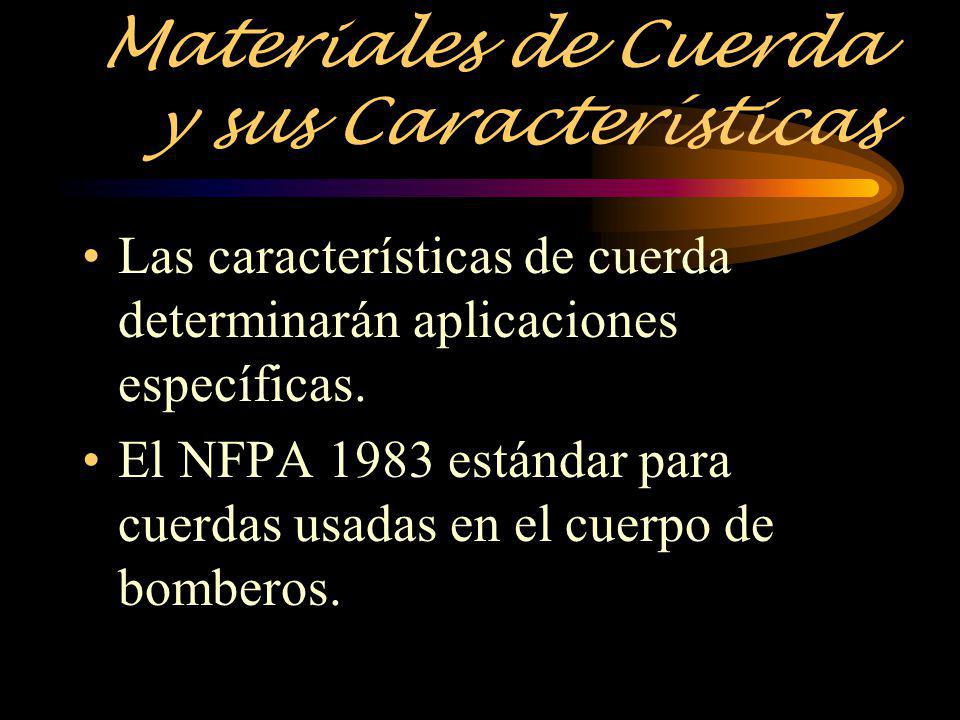

5 Materiales de Cuerda y sus Características Las características de cuerda determinarán aplicaciones específicas. El NFPA 1983 estándar para cuerdas usadas en el cuerpo de bomberos.

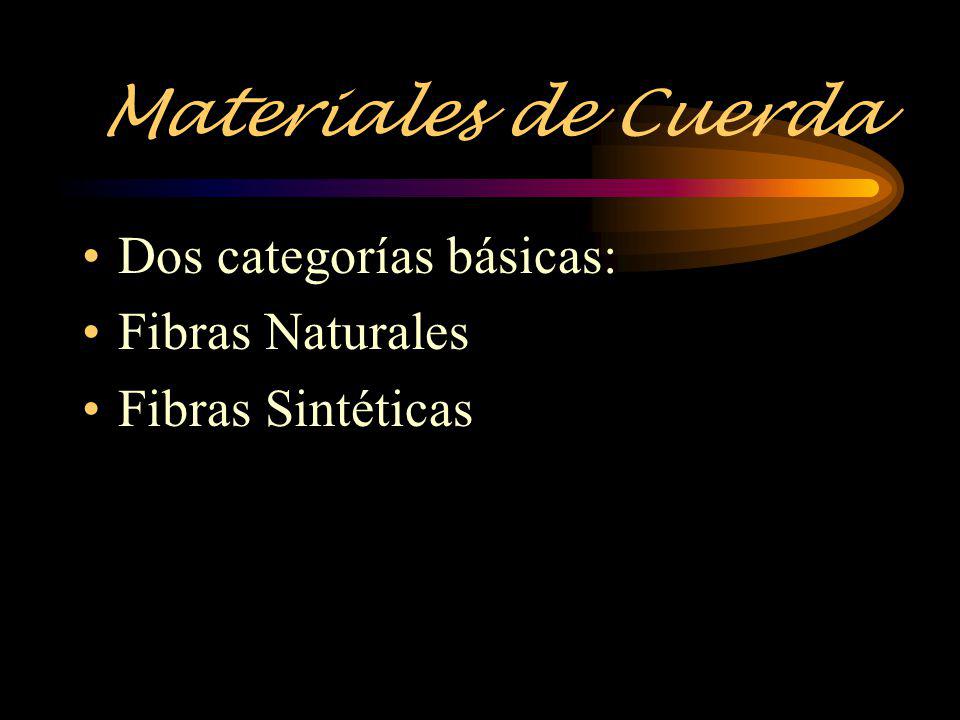

6 Materiales de Cuerda Dos categorías básicas: Fibras Naturales Fibras Sintéticas

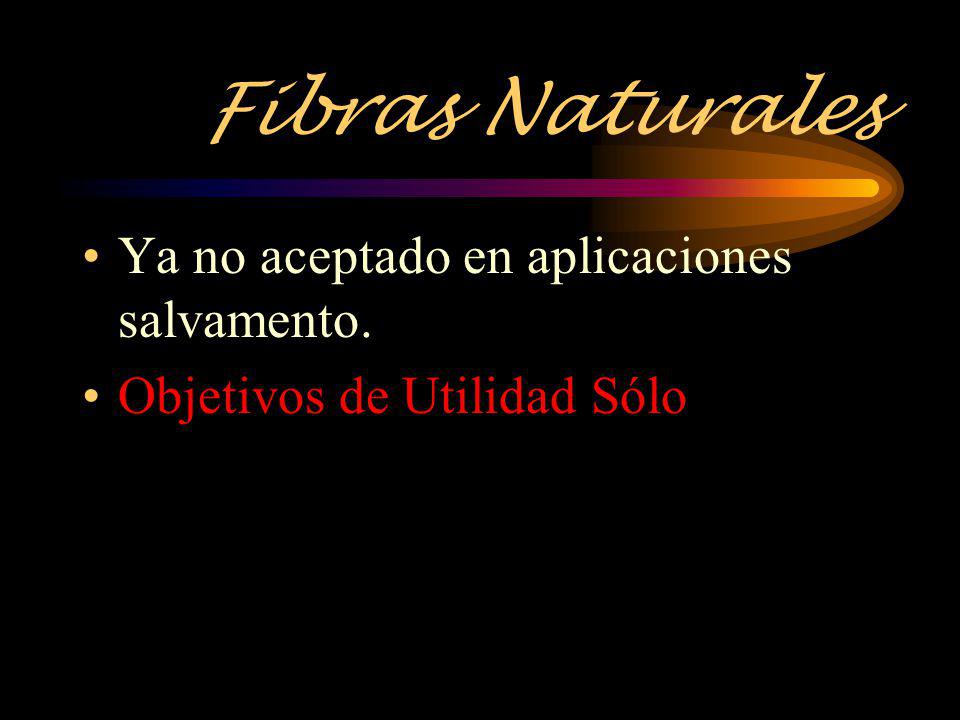

7 Fibras Naturales Ya no aceptado en aplicaciones salvamento. Objetivos de Utilidad Sólo

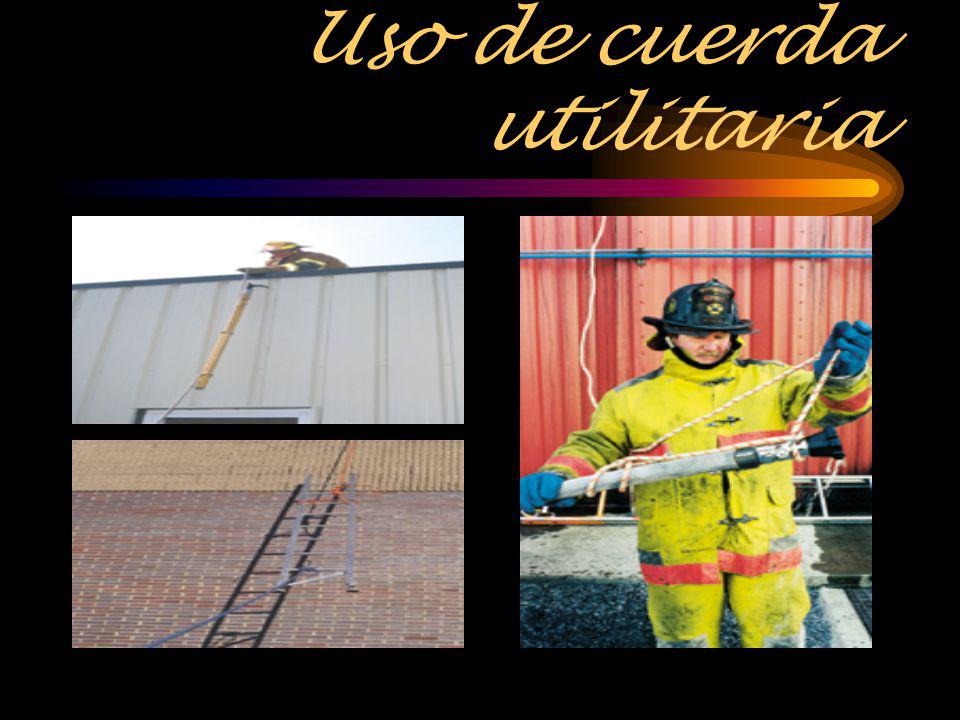

8 Uso de cuerda utilitaria

9 Fibras Naturales Manila - hecho del tronco de la planta de Abacá encontrada en Manila Sisal - ¾ la resistencia de Manila. Algodón - suave y flexible. Fuerza mucho menos que Manila

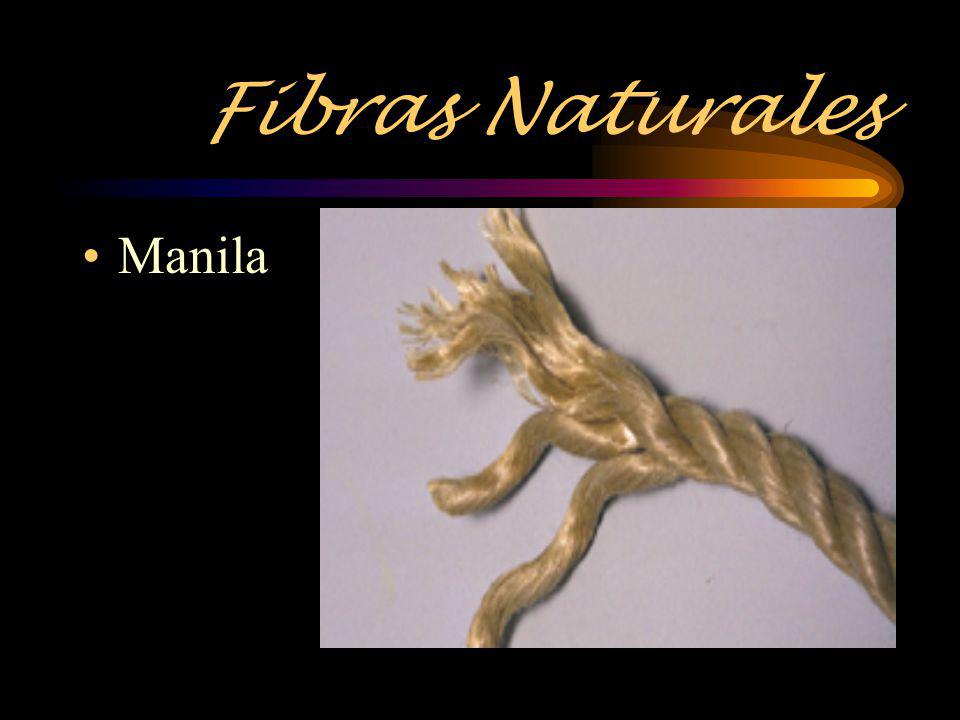

10 Fibras Naturales Manila

11 Desventajas Hilos no continuos cortos = resistencia a la tensión pobre. Decaimientos fácilmente Se deteriora rápidamente Al mojarse - pierde la mitad de su resistencia de tensión cuando es mojada La humedad - pierde la mitad de fuerza en un año

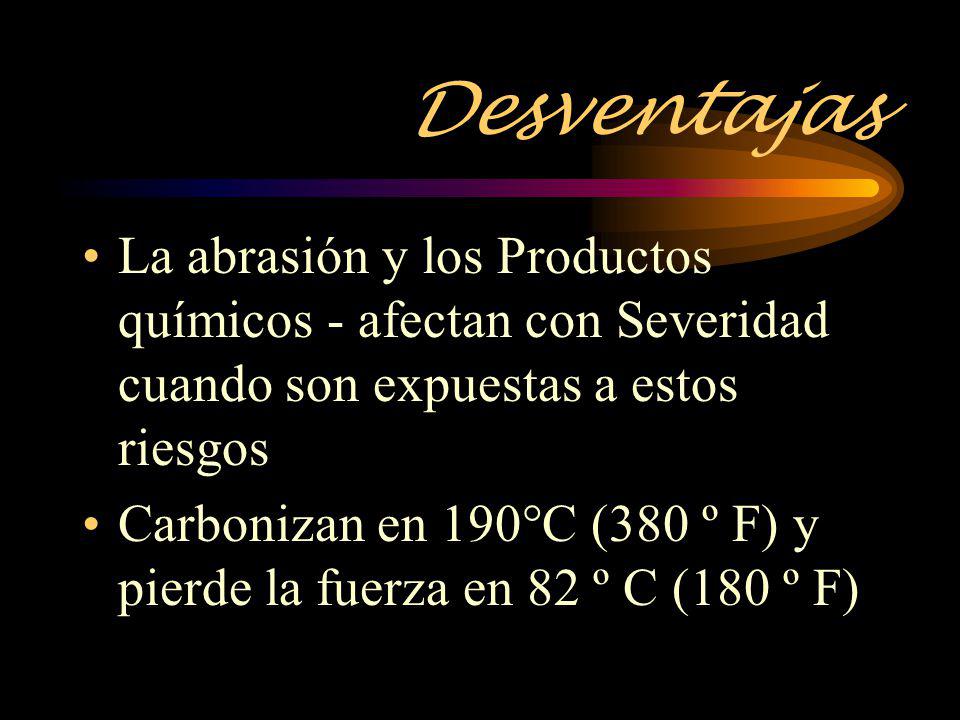

12 Desventajas La abrasión y los Productos químicos - afectan con Severidad cuando son expuestas a estos riesgos Carbonizan en 190°C (380 º F) y pierde la fuerza en 82 º C (180 º F)

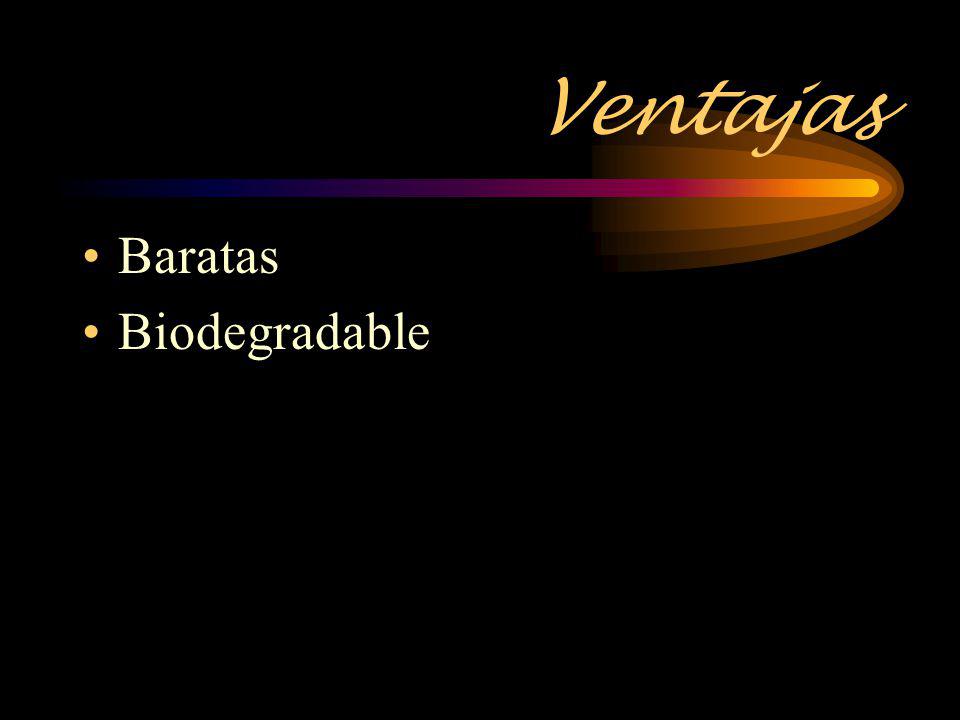

13 Ventajas Baratas Biodegradable

14 Fibras Sintéticas Usadas para rescate Resiste el moho/pudrición Más fuerte y fácilmente mantenida Las fibras continuas que dirigen la longitud entera de la cuerda

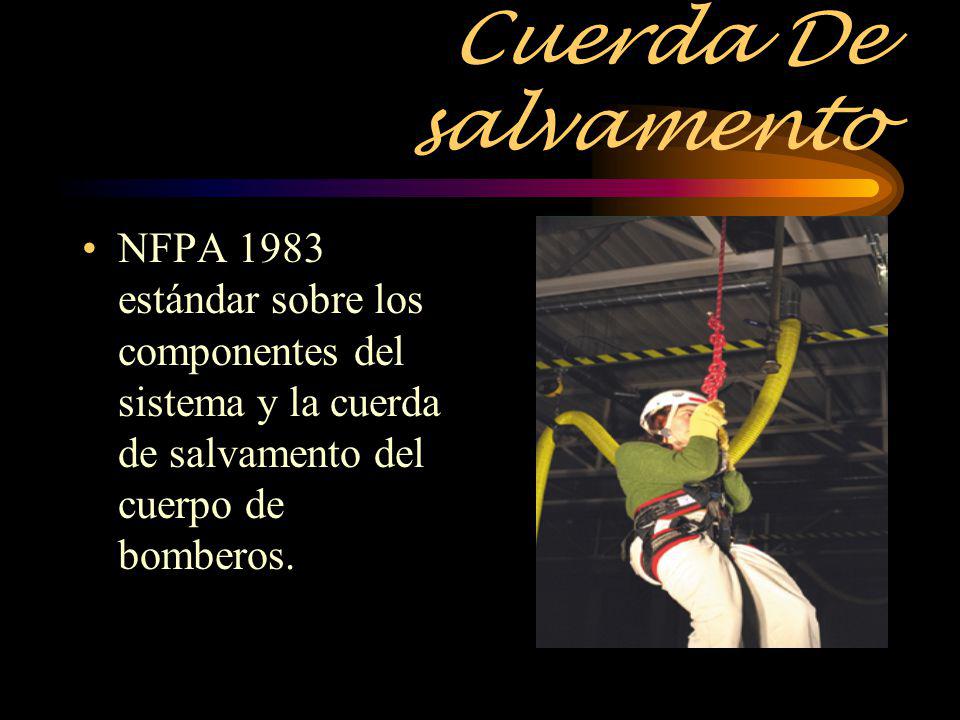

15 Cuerda De salvamento NFPA 1983 estándar sobre los componentes del sistema y la cuerda de salvamento del cuerpo de bomberos.

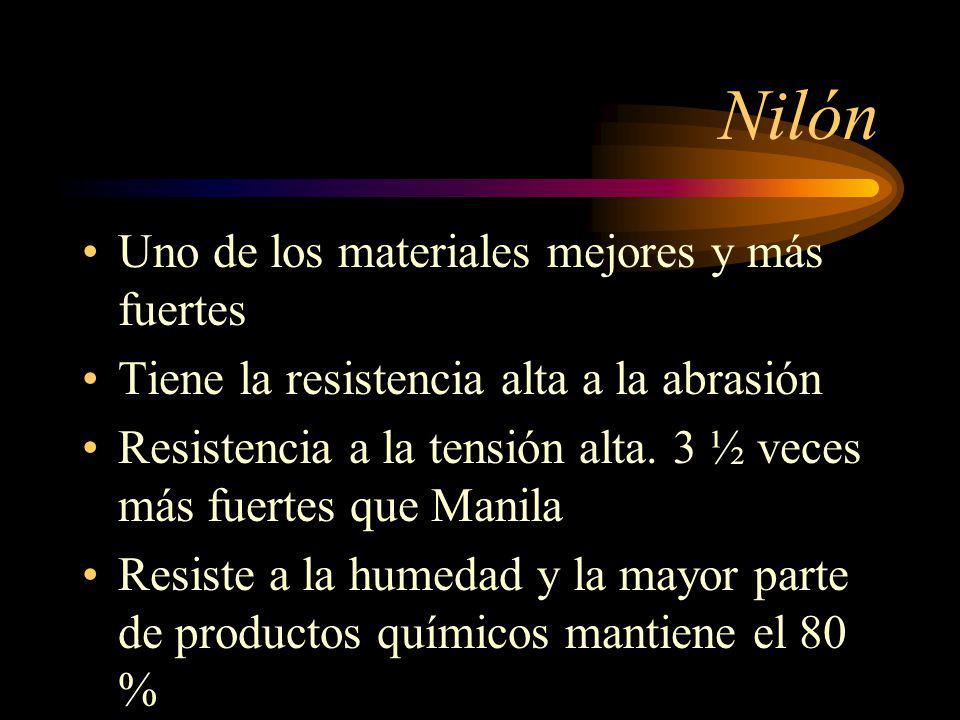

16 Nilón Uno de los materiales mejores y más fuertes Tiene la resistencia alta a la abrasión Resistencia a la tensión alta. 3 ½ veces más fuertes que Manila Resiste a la humedad y la mayor parte de productos químicos mantiene el 80 %

17 Nilón Punto de fusión de 204 º º C (400 º º F) No conveniente para la estabilización de vehículo porque la cuerda se estira bajo peso

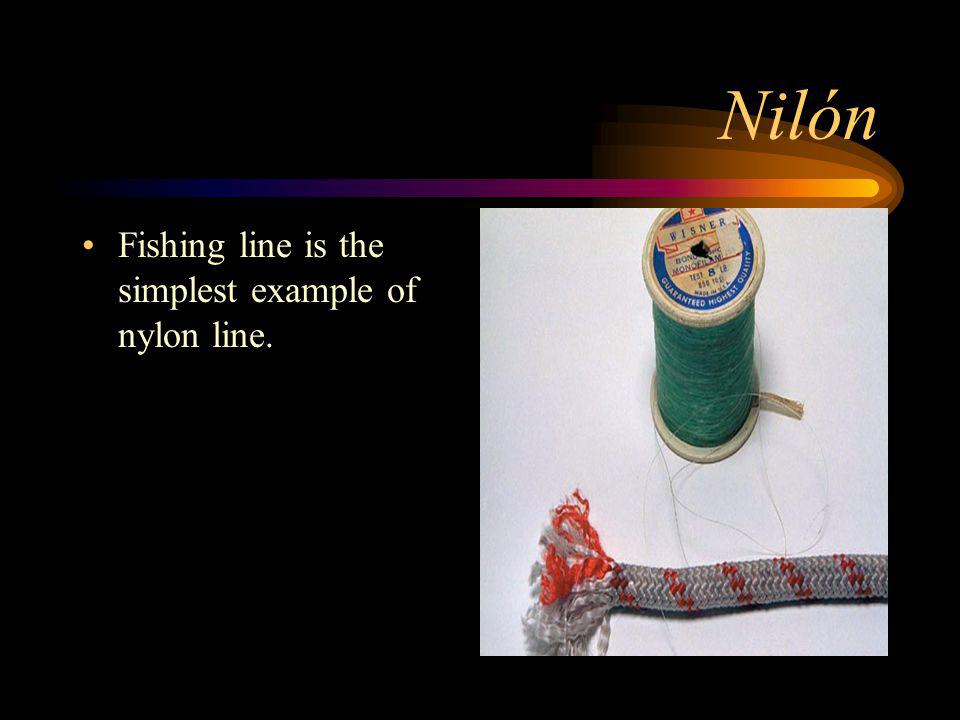

18 Nilón Fishing line is the simplest example of nylon line.

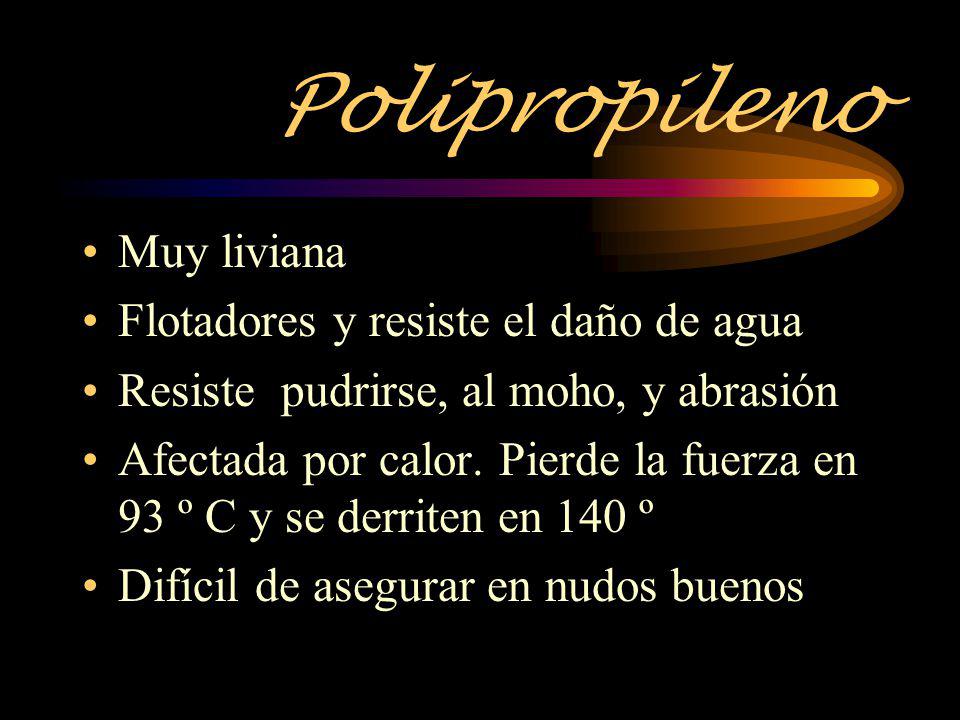

19 Polipropileno Muy liviana Flotadores y resiste el daño de agua Resiste pudrirse, al moho, y abrasión Afectada por calor. Pierde la fuerza en 93 º C y se derriten en 140 º Difícil de asegurar en nudos buenos

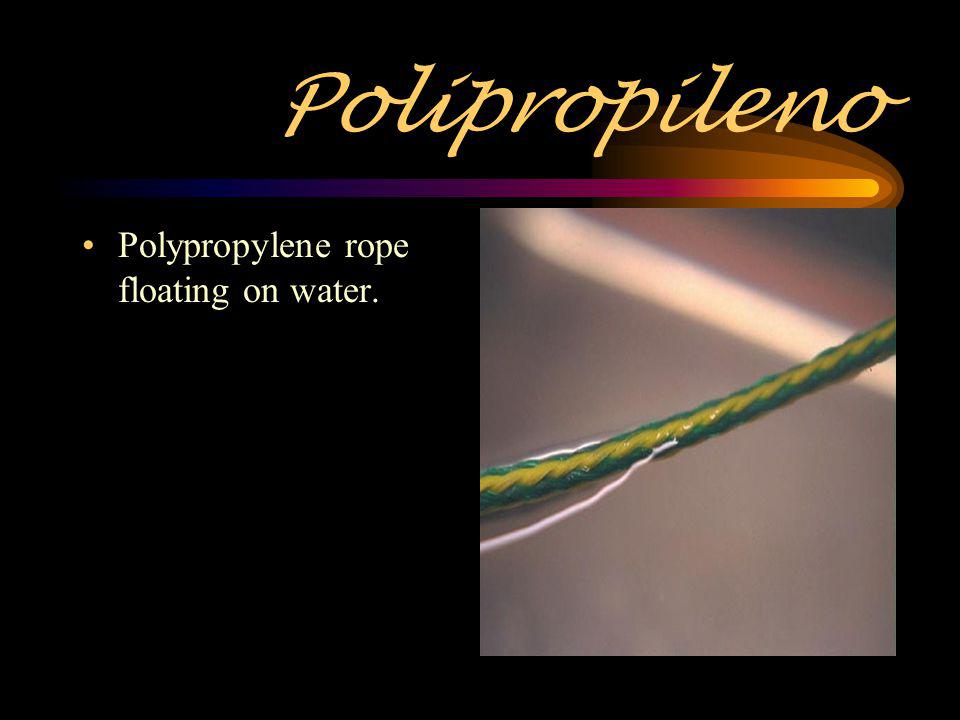

20 Polipropileno Polypropylene rope floating on water.

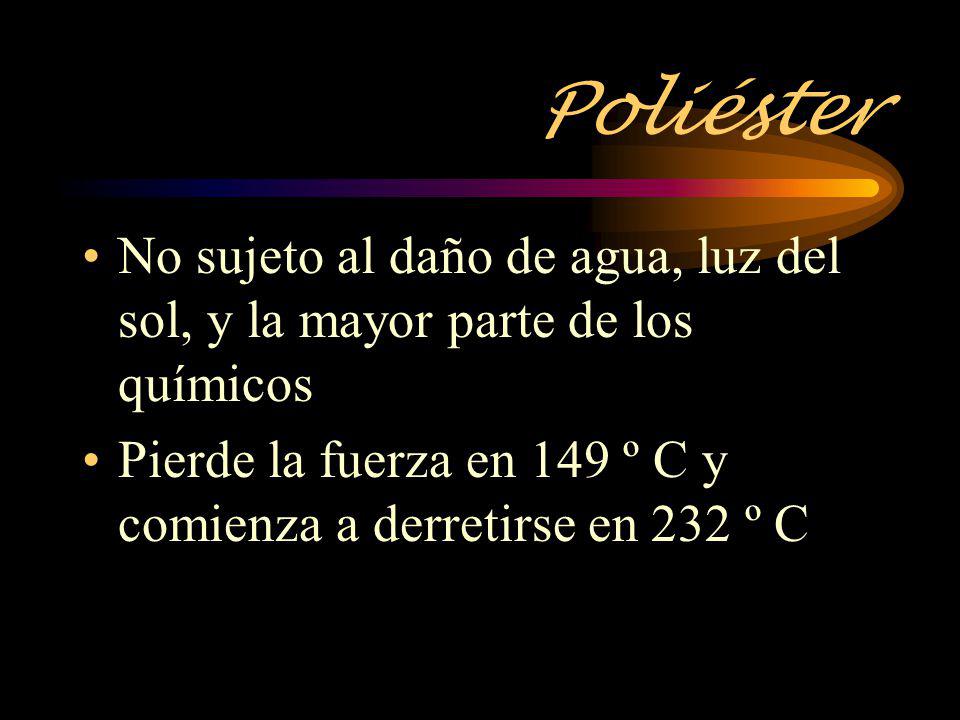

21 Poliéster No sujeto al daño de agua, luz del sol, y la mayor parte de los químicos Pierde la fuerza en 149 º C y comienza a derretirse en 232 º C

22 Fibra Kevlar Aramid Resiste a temperaturas de 260 º C Fácilmente dañada por abrasión fuerte para atar nudos

23 Construcción de Cuerda Cuerda Natural o Sintética Torcida -Los hilos trenzados forman una espiral -Tres trenzas forman cuerda - Susceptible a abrasiones y otro tipo de daños físico -Fácilmente inspeccionada

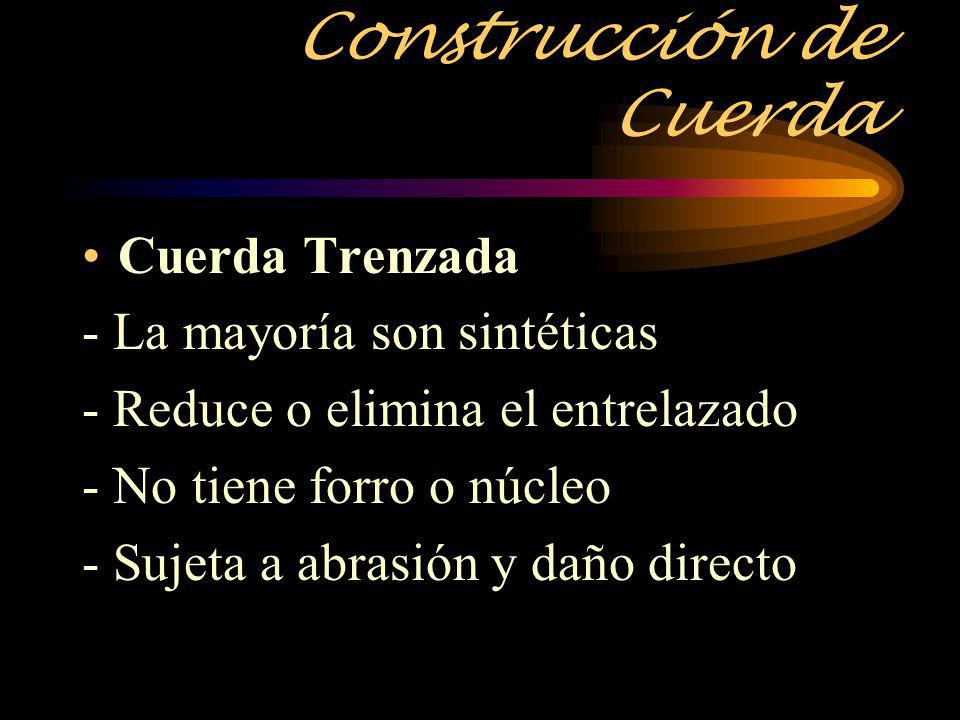

24 Construcción de Cuerda Cuerda Trenzada - La mayoría son sintéticas - Reduce o elimina el entrelazado - No tiene forro o núcleo - Sujeta a abrasión y daño directo

25 Construcción de Cuerda Cuerda de Trenzado doble - A menudo confundida con Cuerda forrada debido a tener un revestimiento - Tiene trenzado el núcleo y el revestimiento - El revestimiento tiene un patrón cruzado -Cuerda de tipo estática y muy fuerte -La mitad de la fuerza en el revestimiento y la otra en el núcleo - El revestimiento puede deslizarse a lo largo del núcleo

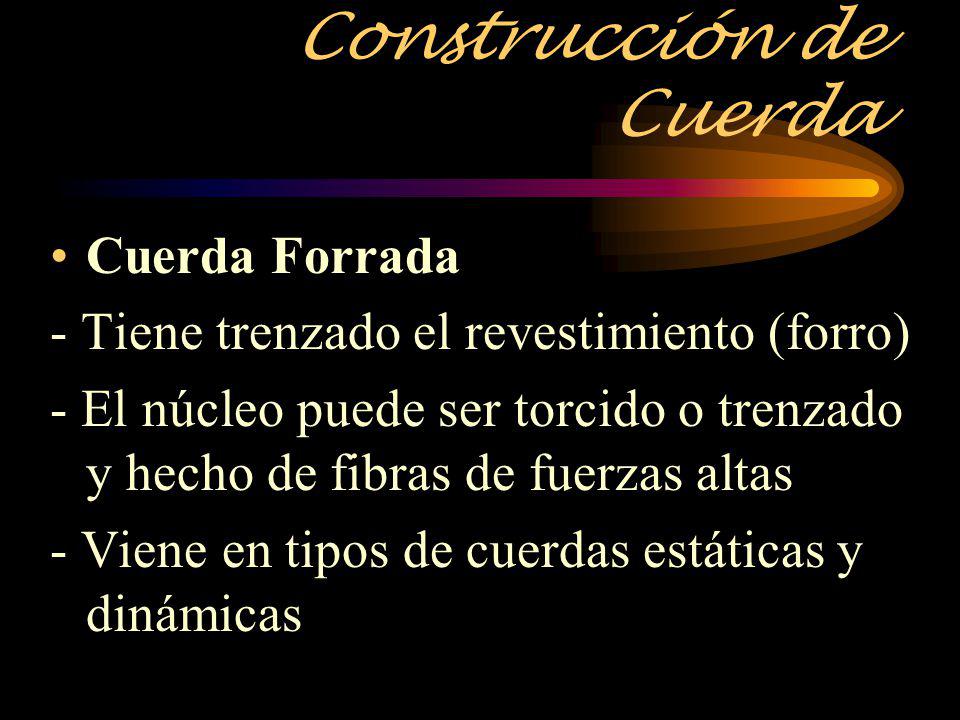

26 Construcción de Cuerda Cuerda Forrada - Tiene trenzado el revestimiento (forro) - El núcleo puede ser torcido o trenzado y hecho de fibras de fuerzas altas - Viene en tipos de cuerdas estáticas y dinámicas

27 Categorías de Cuerda Dinámica = Diseñada para tener una gran elasticidad sin romperse y poder reducir el choque de impacto en los escaladores y en sus sistemas de anclaje. Estática = Diseñada para tener una elasticidad baja sin romperse, lo que la hace mas adecuada para subir y bajar cargas pesadas.

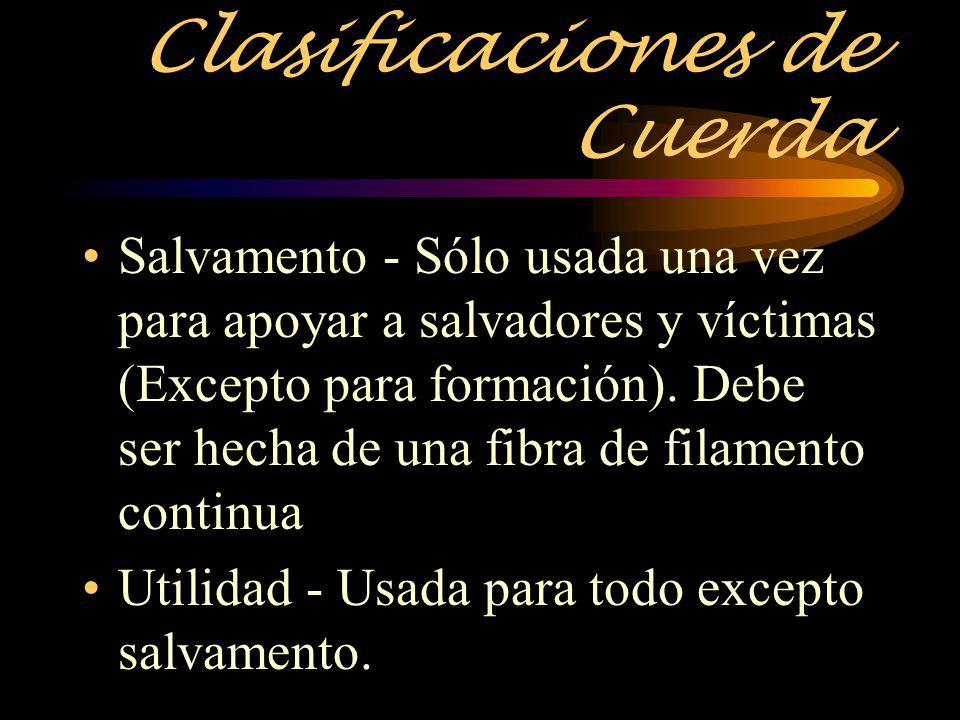

28 Clasificaciones de Cuerda Salvamento - Sólo usada una vez para apoyar a salvadores y víctimas (Excepto para formación). Debe ser hecha de una fibra de filamento continua Utilidad - Usada para todo excepto salvamento.

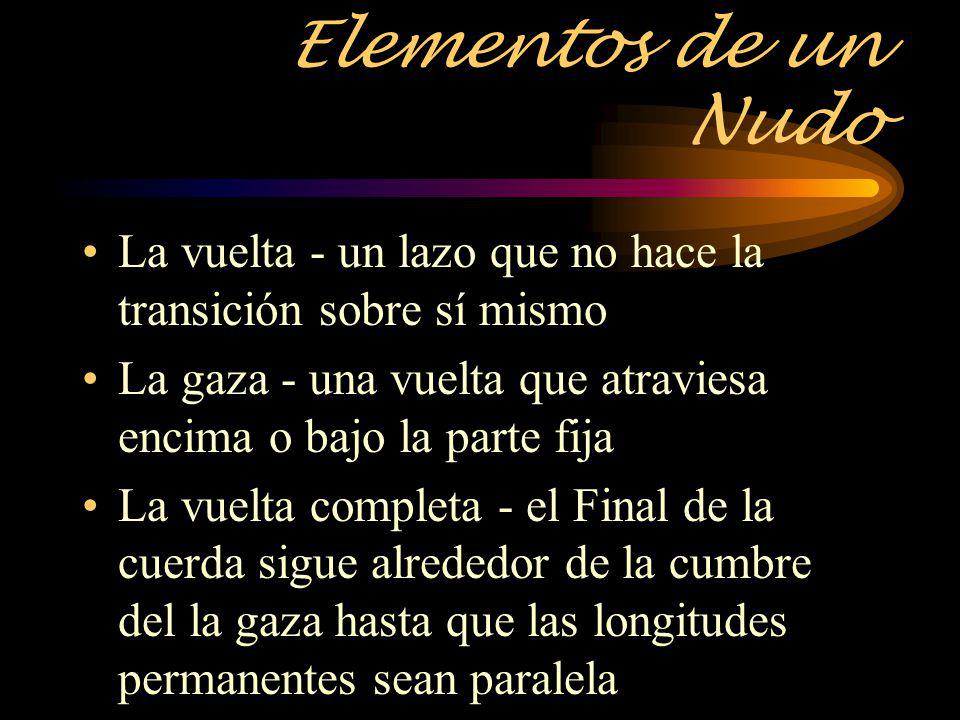

29 Elementos de un Nudo La vuelta - un lazo que no hace la transición sobre sí mismo La gaza - una vuelta que atraviesa encima o bajo la parte fija La vuelta completa - el Final de la cuerda sigue alrededor de la cumbre del la gaza hasta que las longitudes permanentes sean paralela

30 Elementos de un Nudo De izquierda a derecha 1. La vuelta completa 2. La vuelta 3. La gaza

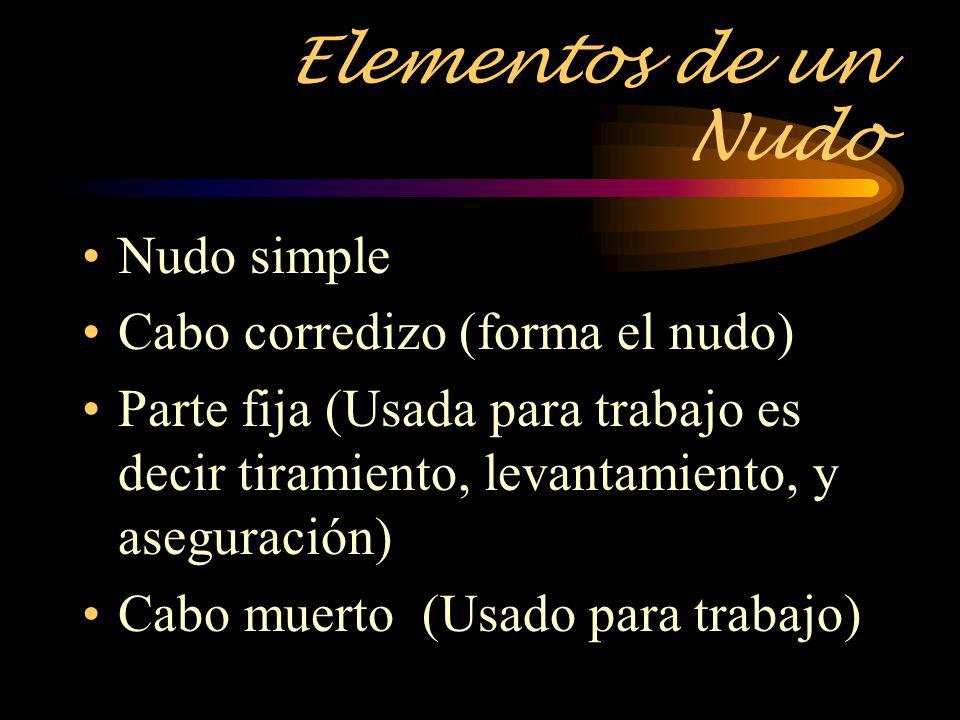

31 Elementos de un Nudo Nudo simple Cabo corredizo (forma el nudo) Parte fija (Usada para trabajo es decir tiramiento, levantamiento, y aseguración) Cabo muerto (Usado para trabajo)

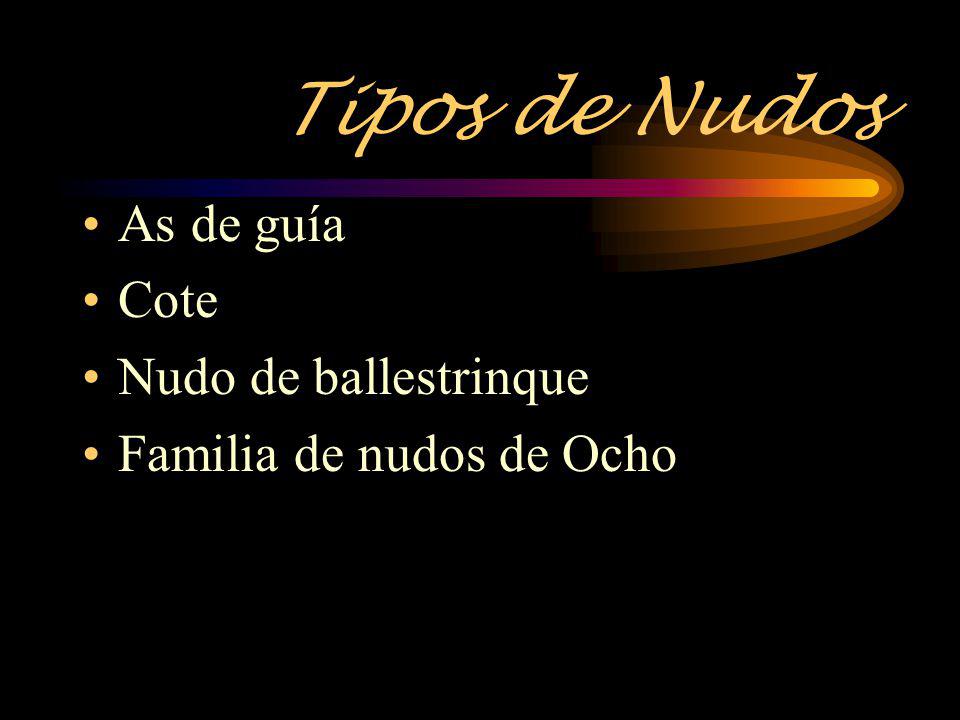

32 Tipos de Nudos As de guía Cote Nudo de ballestrinque Familia de nudos de Ocho

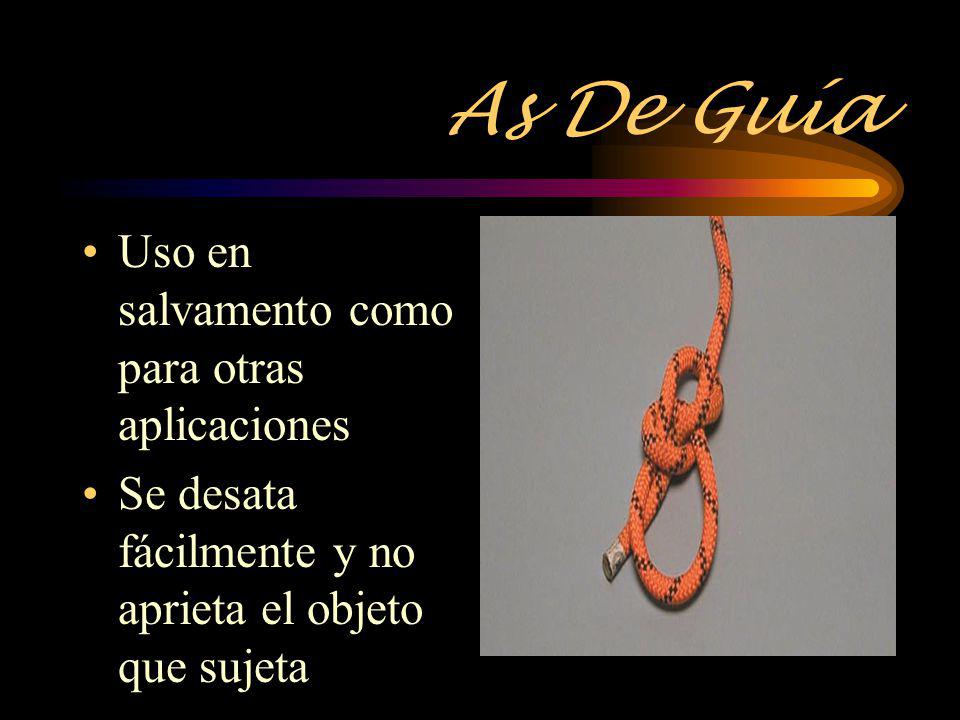

33 As De Guía Uso en salvamento como para otras aplicaciones Se desata fácilmente y no aprieta el objeto que sujeta

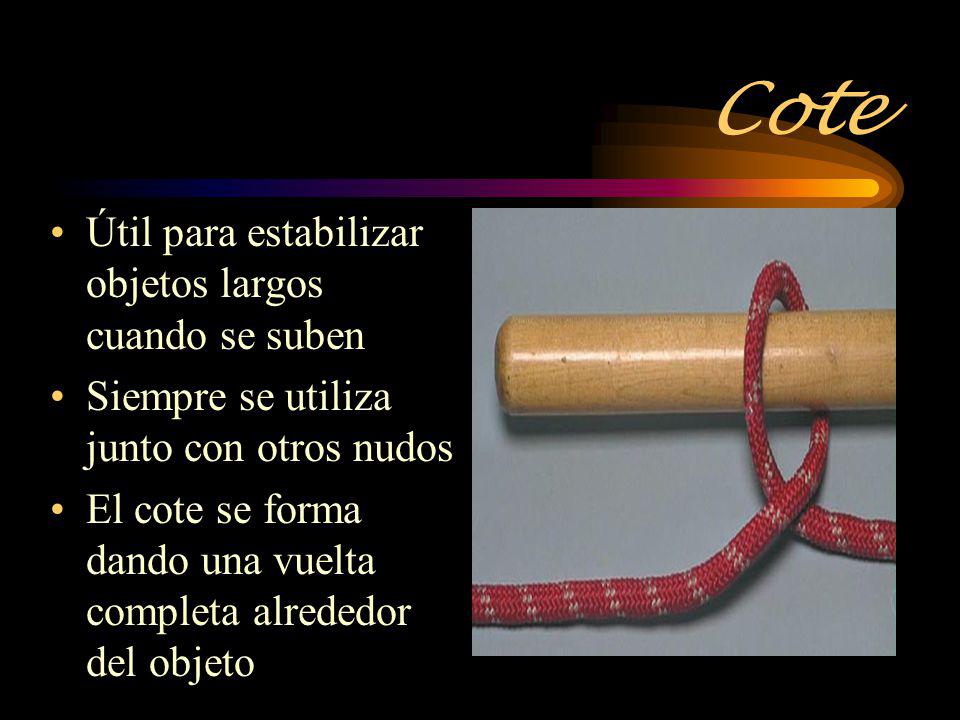

34 Cote Útil para estabilizar objetos largos cuando se suben Siempre se utiliza junto con otros nudos El cote se forma dando una vuelta completa alrededor del objeto

35 Nudo De Ballestrinque Consiste básicamente de dos cotes Se usa principalmente para unir una cuerda a un objeto No se considera aceptable para anclaje de cuerda de salvamento

36 Nudo de Ocho El nudo de ocho es la base de la familia de nudos de ocho Su aceptación y popularidad han incrementado para las tareas de rescate

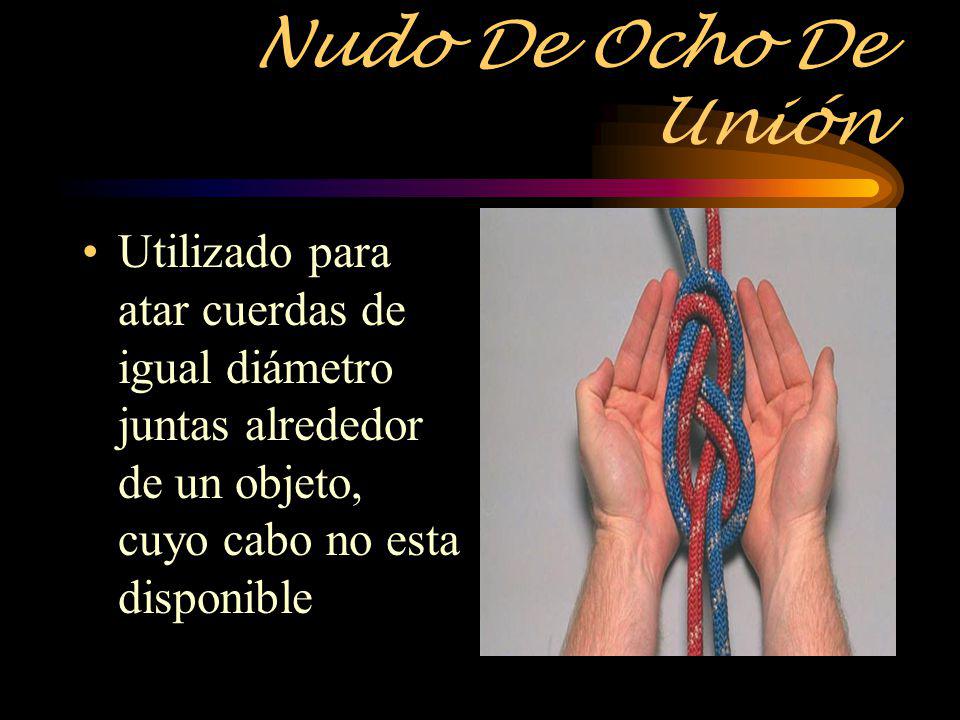

37 Nudo De Ocho De Unión Utilizado para atar cuerdas de igual diámetro juntas alrededor de un objeto, cuyo cabo no esta disponible

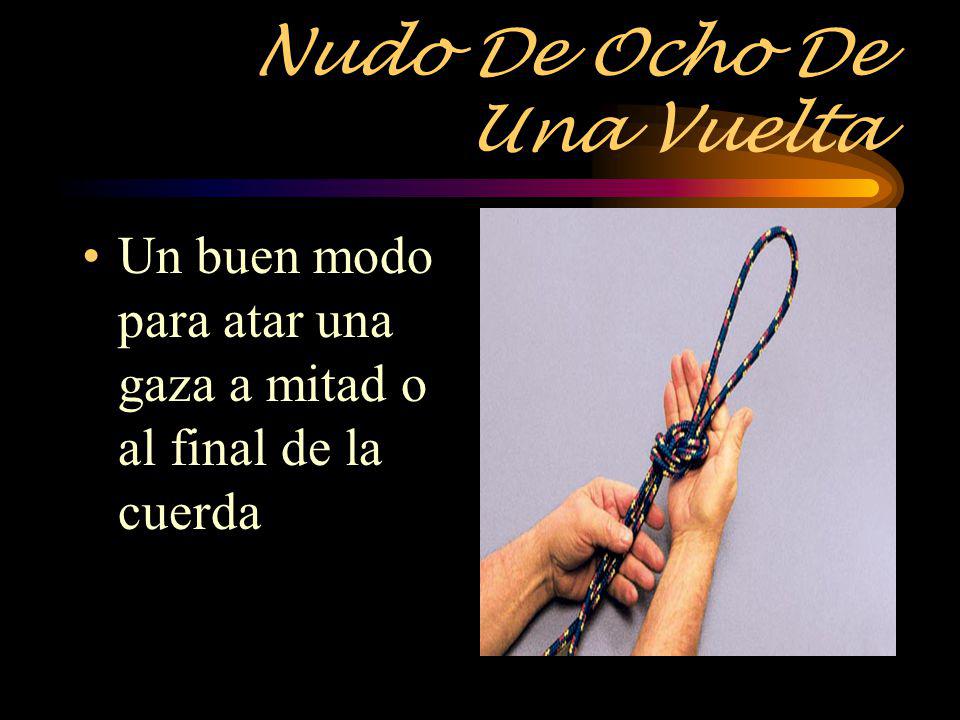

38 Nudo De Ocho De Una Vuelta Un buen modo para atar una gaza a mitad o al final de la cuerda

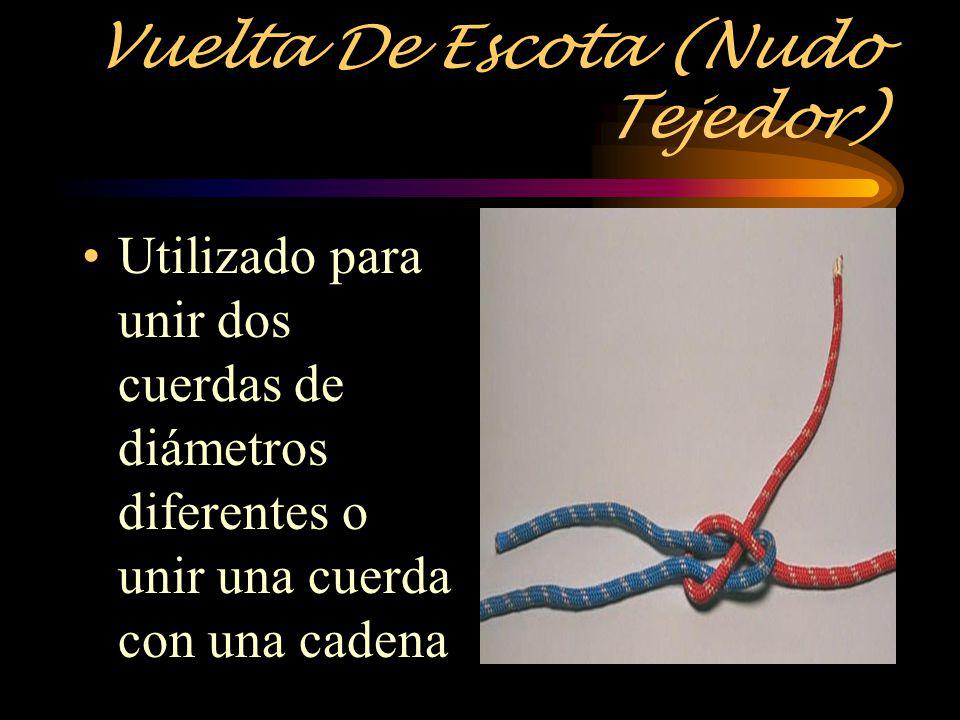

39 Vuelta De Escota (Nudo Tejedor) Utilizado para unir dos cuerdas de diámetros diferentes o unir una cuerda con una cadena

40 Levantamiento Antes de levantamiento - complete todas las preparaciones - Asegure equilibrio sólido - Compruebe riesgos eléctricos

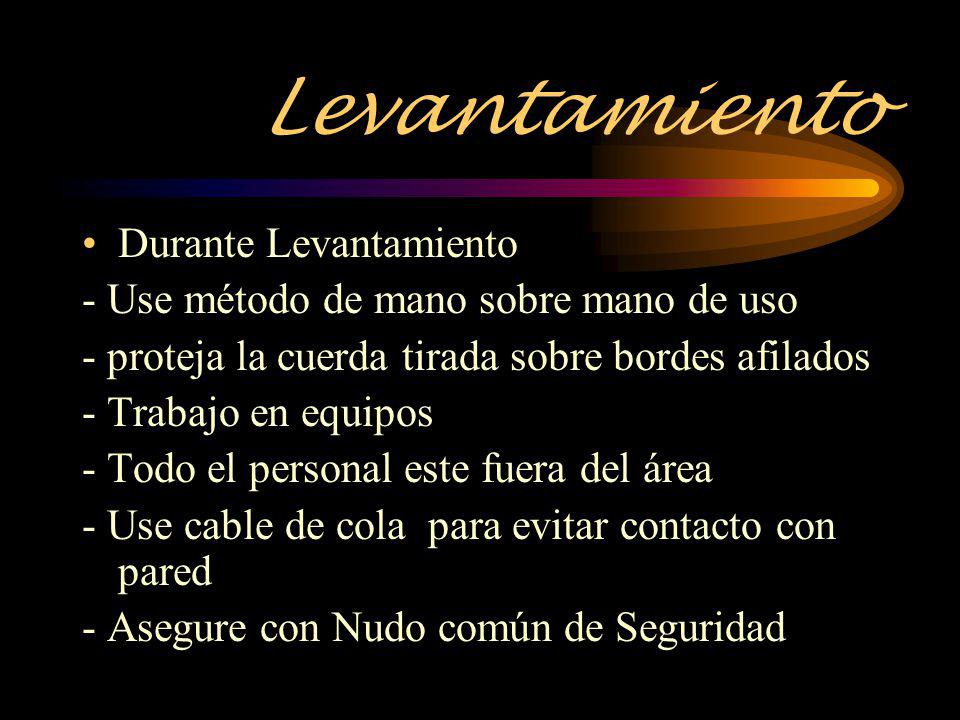

41 Levantamiento Durante Levantamiento - Use método de mano sobre mano de uso - proteja la cuerda tirada sobre bordes afilados - Trabajo en equipos - Todo el personal este fuera del área - Use cable de cola para evitar contacto con pared - Asegure con Nudo común de Seguridad

42 Levantamiento El levantamiento de cilindros de aire y extintores no es RECOMENDADO

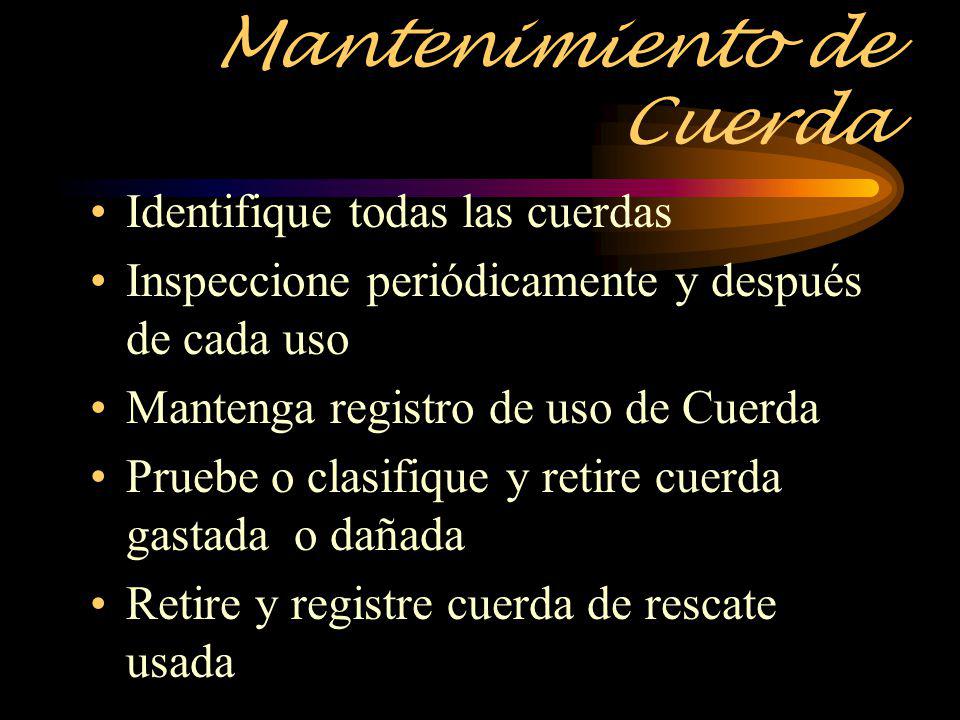

43 Mantenimiento de Cuerda Identifique todas las cuerdas Inspeccione periódicamente y después de cada uso Mantenga registro de uso de Cuerda Pruebe o clasifique y retire cuerda gastada o dañada Retire y registre cuerda de rescate usada

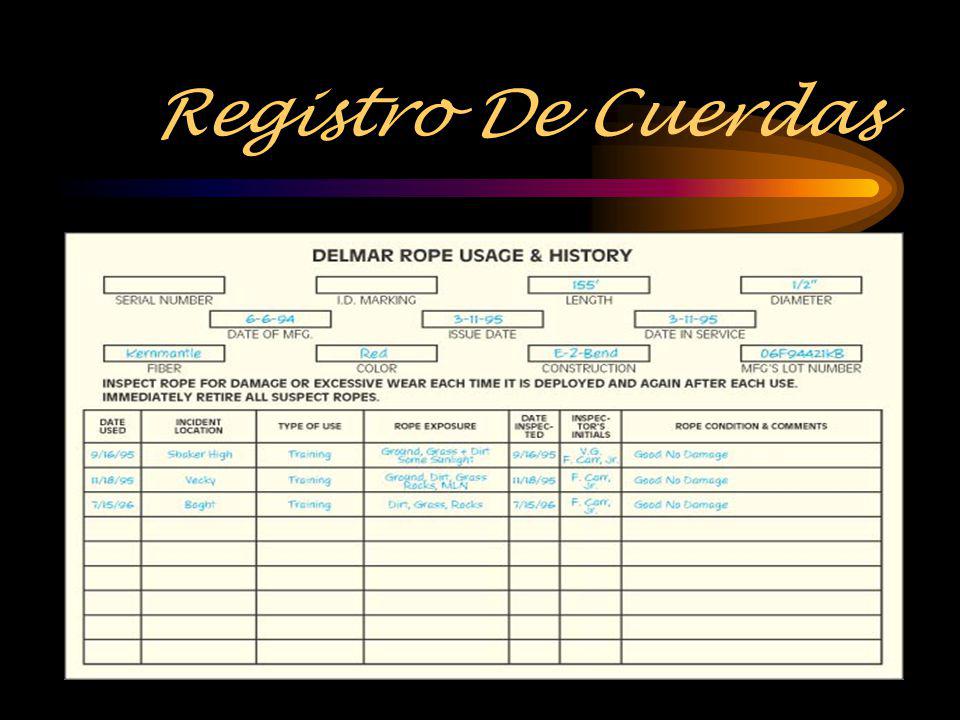

44 Registro De Cuerdas

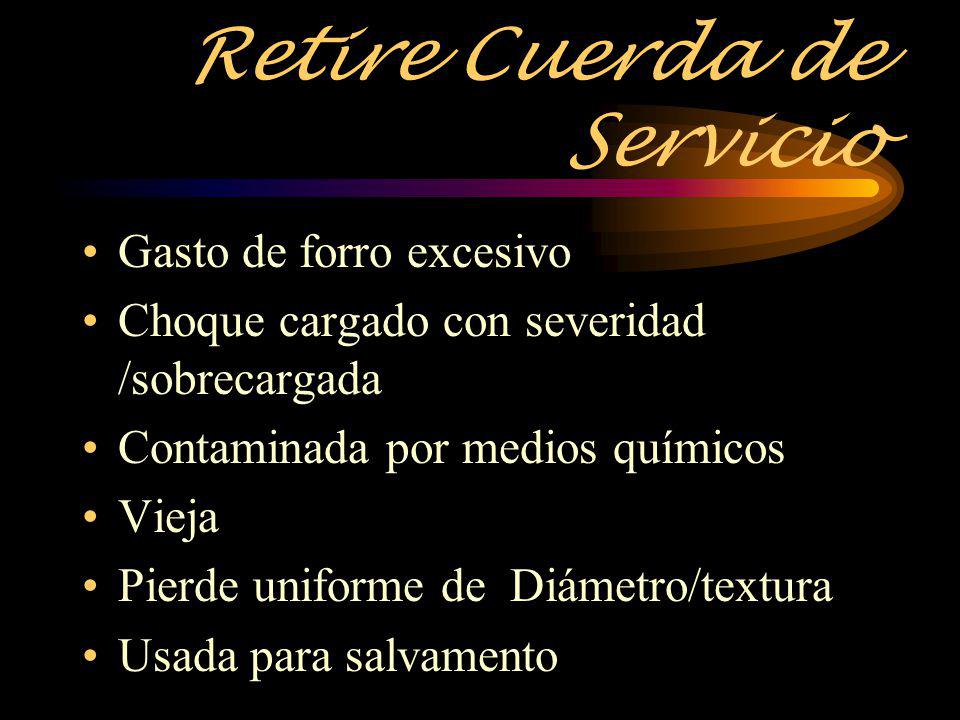

45 Retire Cuerda de Servicio Gasto de forro excesivo Choque cargado con severidad /sobrecargada Contaminada por medios químicos Vieja Pierde uniforme de Diámetro/textura Usada para salvamento

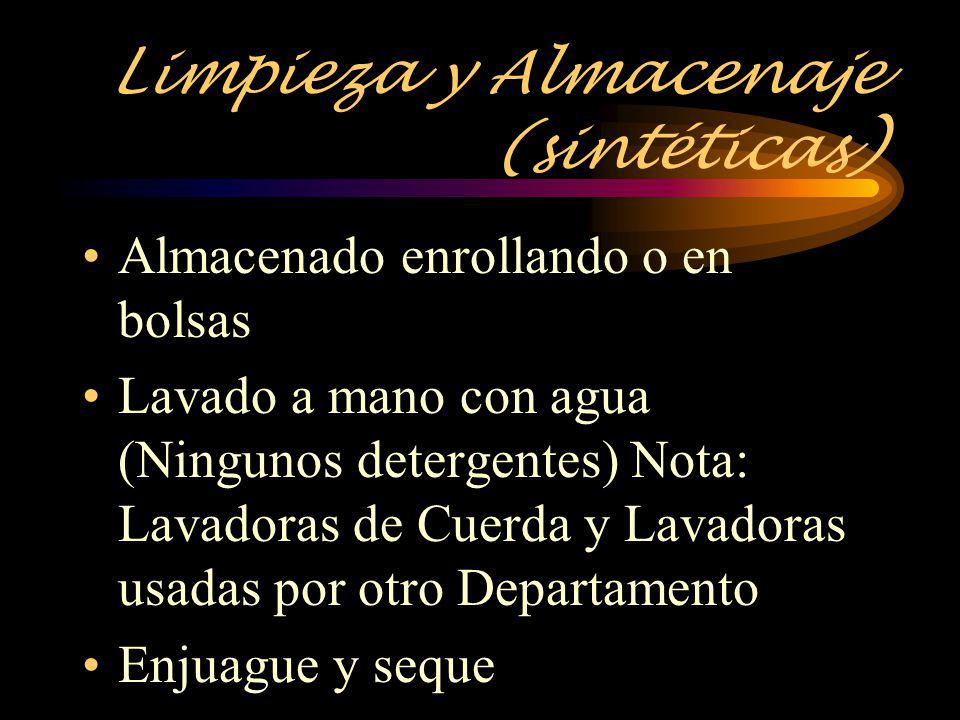

46 Limpieza y Almacenaje (sintéticas ) Almacenado enrollando o en bolsas Lavado a mano con agua (Ningunos detergentes) Nota: Lavadoras de Cuerda y Lavadoras usadas por otro Departamento Enjuague y seque

47 Inspección y Almacenaje

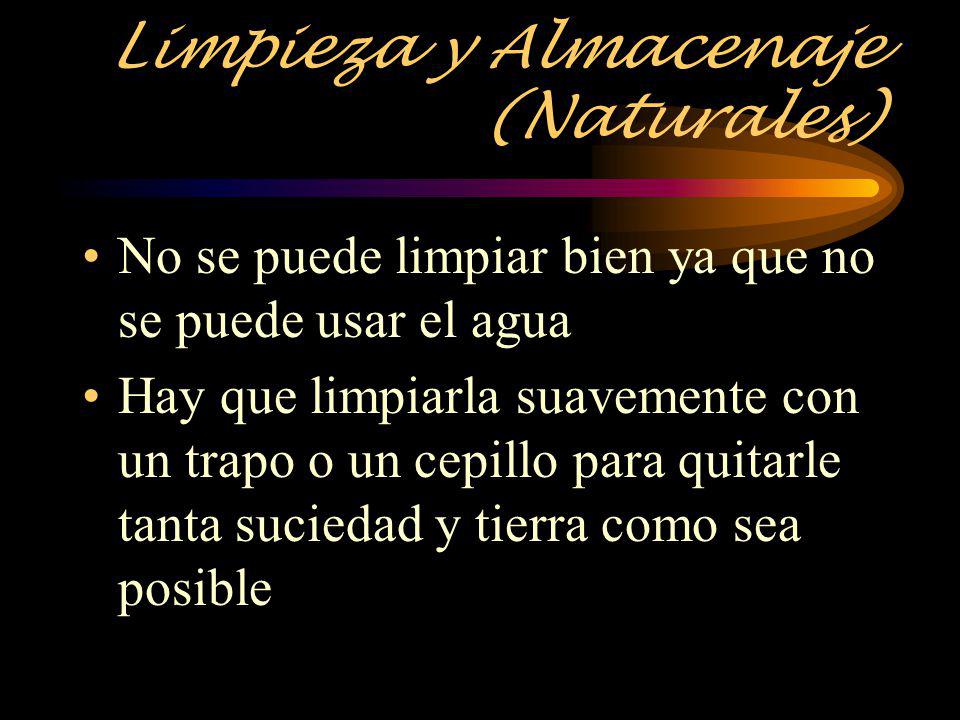

48 Limpieza y Almacenaje (Naturales) No se puede limpiar bien ya que no se puede usar el agua Hay que limpiarla suavemente con un trapo o un cepillo para quitarle tanta suciedad y tierra como sea posible

49 Limpieza

50

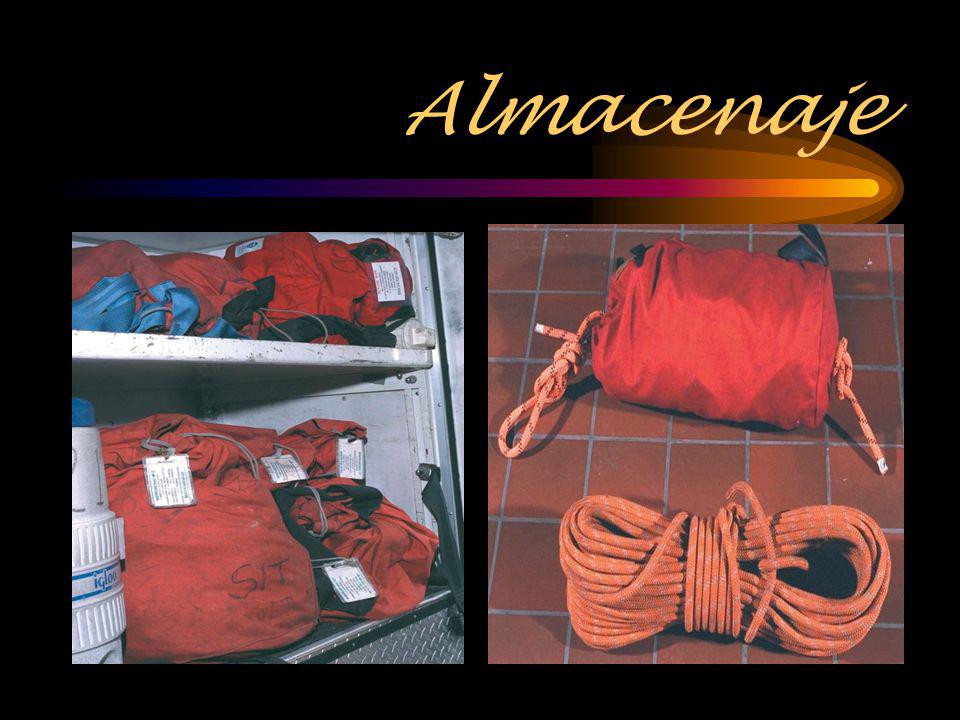

51 Almacenaje

52 Secando Cuerdas En secadora de ropa sin calor Al aire secó en la superficie fuera de la luz del sol Colgado en torre de secar mangueras

53

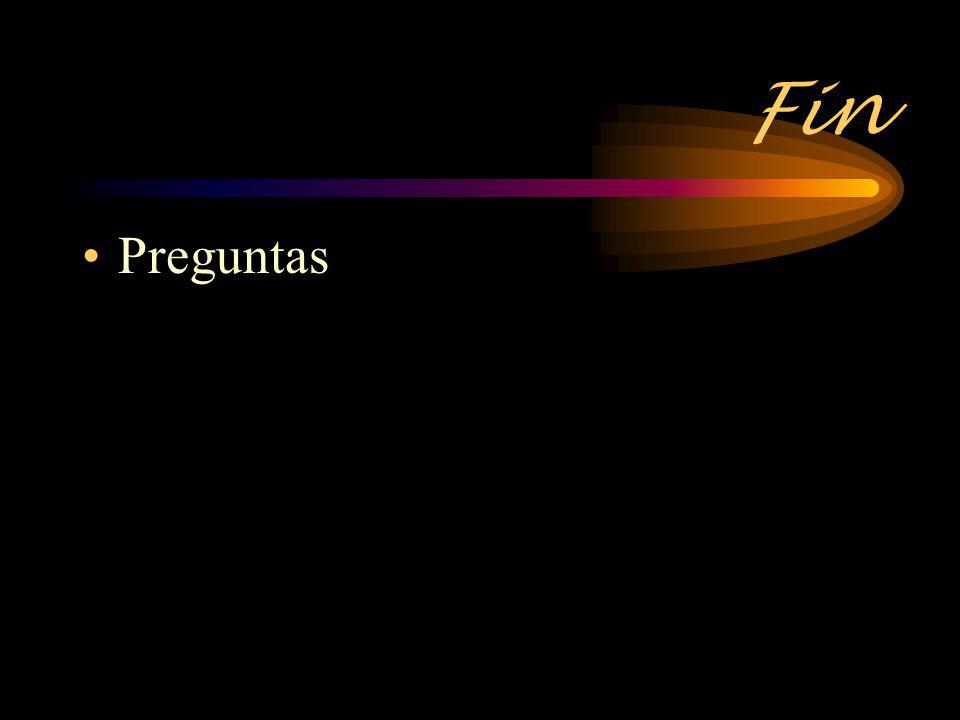

54 Fin Preguntas
