Imágenes y Esquemas de Órganos y Tejidos Vegetales

Presentación del tema: "Imágenes y Esquemas de Órganos y Tejidos Vegetales"— Transcripción de la presentación:

1 Imágenes y Esquemas de Órganos y Tejidos Vegetales
Programa de Ayuda al Alumno Serie V

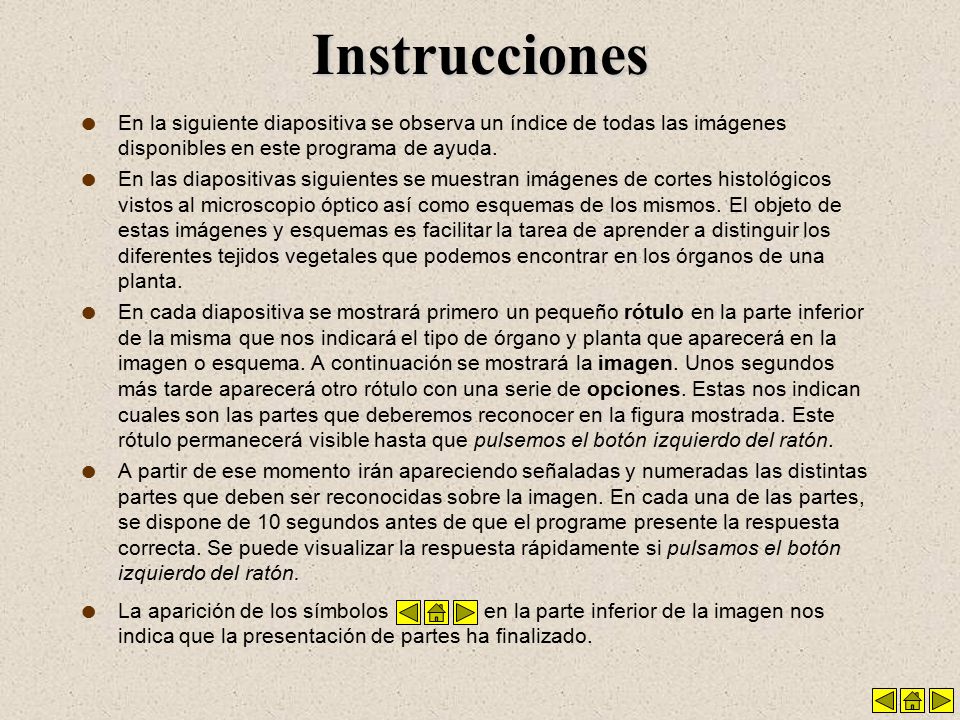

2 Instrucciones En la siguiente diapositiva se observa un índice de todas las imágenes disponibles en este programa de ayuda. En las diapositivas siguientes se muestran imágenes de cortes histológicos vistos al microscopio óptico así como esquemas de los mismos. El objeto de estas imágenes y esquemas es facilitar la tarea de aprender a distinguir los diferentes tejidos vegetales que podemos encontrar en los órganos de una planta. En cada diapositiva se mostrará primero un pequeño rótulo en la parte inferior de la misma que nos indicará el tipo de órgano y planta que aparecerá en la imagen o esquema. A continuación se mostrará la imagen. Unos segundos más tarde aparecerá otro rótulo con una serie de opciones. Estas nos indican cuales son las partes que deberemos reconocer en la figura mostrada. Este rótulo permanecerá visible hasta que pulsemos el botón izquierdo del ratón. A partir de ese momento irán apareciendo señaladas y numeradas las distintas partes que deben ser reconocidas sobre la imagen. En cada una de las partes, se dispone de 10 segundos antes de que el programe presente la respuesta correcta. Se puede visualizar la respuesta rápidamente si pulsamos el botón izquierdo del ratón. La aparición de los símbolos en la parte inferior de la imagen nos indica que la presentación de partes ha finalizado.

3 Serie V: Índice de Figuras y Esquemas
Diapositiva 1: Crecimiento secundario en un tallo de dicotiledónea. Detalle de una sección transversal (ST) de un brote joven de tilo (Tilia sp), x opciones. Diapositiva 2: Crecimiento secundario en tallo de hiedra (Hedera helix). Detalle de una ST, x opciones. Diapositiva 3: ST de un tallo de tilo americano (Tilia americana) de 3 años de edad. 12 opciones.

4 1: Epidermis Opciones (14): - Clorénquima - Parénquima medular - Radio medular (zona de expansión) - Epidermis - Parénquima cortical - Fibras de esclerénquima - Floema 2º - Cámbium vascular - Leño de primavera - Xilema 1º - Madera de verano - Radio medular - Separación anual - Xilema 2º 2: Colénquima 3: Parénquima cortical 4: Fibras de esclerénquima 5: Radio medular (área de expansión) 6: Floema 2º 7: Cámbium vascular 8: Radio medular 9: Leño de primavera (xilema 2º) 10: Separación anual 11: Madera de verano (xilema 2º) 12: Xilema 2º 13: Xilema 1º 14: Parénquima medular Crecimiento secundario en un tallo de dicotiledónea. Detalle de una sección transversal de un brote joven de tilo (Tilia sp), x170.

5 1: Súber Opciones (15): - Xilema 1º - Radio medular - Súber - Parénquima cortical - Floema 2º - Cámbium vascular - Cámbium suberógeno o felógeno - Xilema 2º - Células pétreas (esclereidas) - Floema 1º - Parénquima medular - Separación anual - Leño de primavera - Leño de verano - Felodermis 2: Cámbium suberógeno o felógeno 3: Felodermis 4: Parénquima cortical 5: Células pétreas (esclereidas) 6: Floema 1º 7: Floema 2º 8: Cámbium vascular 9: Radio medular 10: Xilema 2º 11: Leño de primavera (xilema 2º) 12: Separación anual 13: Leño de verano (xilema 2º) 14: Xilema 1º 15: Parénquima medular Crecimiento secundario en tallo de hiedra (Hedera helix). Detalle de una sección transversal x200.

6 - Parénquima radio medular (área de expansión) - Parénquima medular
Opciones (12): - Xilema 2º (año 1) - Suber - Parénquima cortical - Parénquima radio medular (área de expansión) - Parénquima medular - Xilema 2º (año 2) - Xilema 2º (año 3) - Floema 2º - Radios medulares - Xilema 1º - Separaciones anuales 1: Súber 2: Parénquima cortical 4: Xilema 2º (año 3) 5: Xilema 2º (año 2) 6: Xilema 2º (año 1) 7: Xilema 1º 8: Parénquima medular 9: Parénquima radio medular (área de expansión) 10: Separaciones anuales 11: Radios medulares 12: Floema 2º Sección transversal de un tallo de tilo americano (Tilia americana) de 3 años de edad.
