Presentación del tema: "Imágenes y Esquemas de Órganos y Tejidos Vegetales Programa de Ayuda al Alumno Serie IIIb Programa de Ayuda al Alumno Serie IIIb."— Transcripción de la presentación:

1 Imágenes y Esquemas de Órganos y Tejidos Vegetales Programa de Ayuda al Alumno Serie IIIb Programa de Ayuda al Alumno Serie IIIb

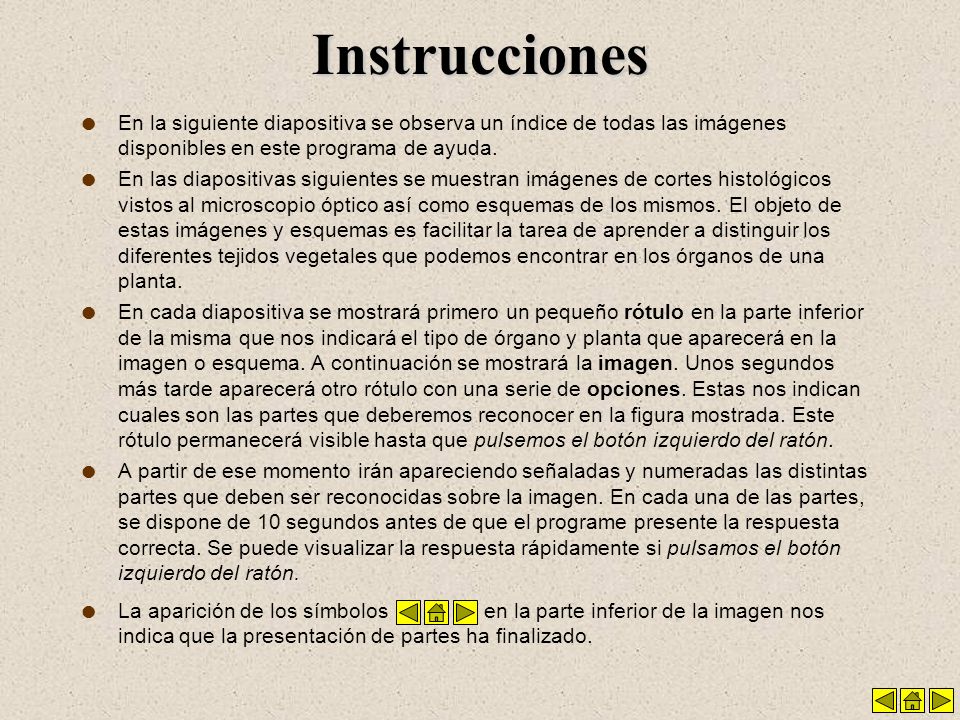

2 Instrucciones l En la siguiente diapositiva se observa un índice de todas las imágenes disponibles en este programa de ayuda. l En las diapositivas siguientes se muestran imágenes de cortes histológicos vistos al microscopio óptico así como esquemas de los mismos. El objeto de estas imágenes y esquemas es facilitar la tarea de aprender a distinguir los diferentes tejidos vegetales que podemos encontrar en los órganos de una planta. l En cada diapositiva se mostrará primero un pequeño rótulo en la parte inferior de la misma que nos indicará el tipo de órgano y planta que aparecerá en la imagen o esquema. A continuación se mostrará la imagen. Unos segundos más tarde aparecerá otro rótulo con una serie de opciones. Estas nos indican cuales son las partes que deberemos reconocer en la figura mostrada. Este rótulo permanecerá visible hasta que pulsemos el botón izquierdo del ratón. l A partir de ese momento irán apareciendo señaladas y numeradas las distintas partes que deben ser reconocidas sobre la imagen. En cada una de las partes, se dispone de 10 segundos antes de que el programe presente la respuesta correcta. Se puede visualizar la respuesta rápidamente si pulsamos el botón izquierdo del ratón. l La aparición de los símbolos en la parte inferior de la imagen nos indica que la presentación de partes ha finalizado.

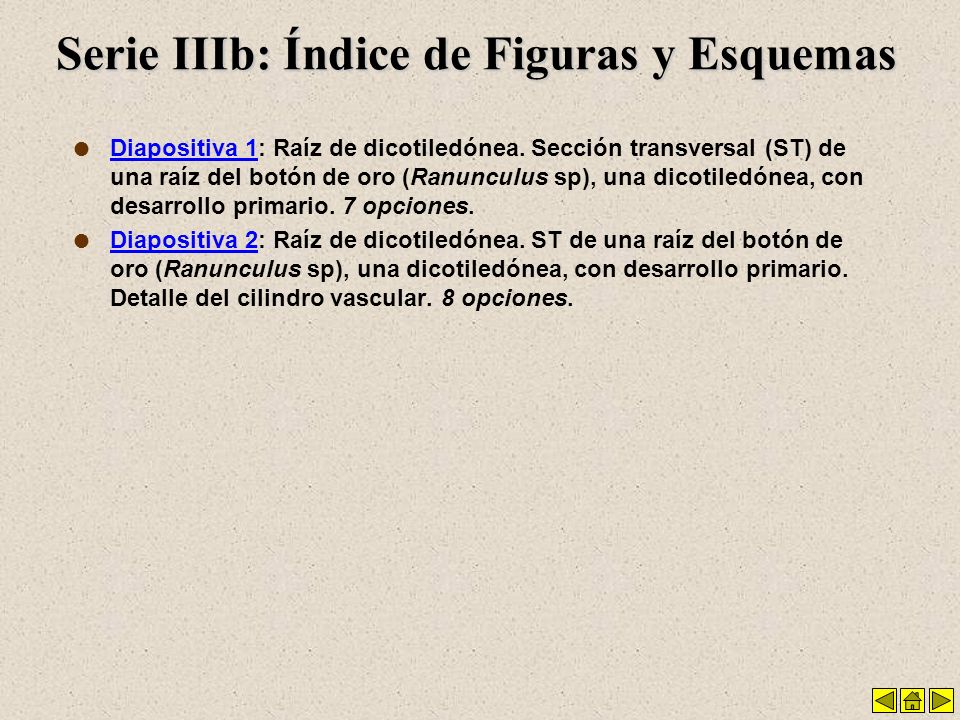

3 Serie IIIb: Índice de Figuras y Esquemas Diapositiva 1: Raíz de dicotiledónea. Sección transversal (ST) de una raíz del botón de oro (Ranunculus sp), una dicotiledónea, con desarrollo primario. 7 opciones. Diapositiva 1 l Diapositiva 2: Raíz de dicotiledónea. ST de una raíz del botón de oro (Ranunculus sp), una dicotiledónea, con desarrollo primario. Detalle del cilindro vascular. 8 opciones. Diapositiva 2

4 Sección transversal de una raíz del botón de oro (Ranunculus sp), una dicotiledónea, con desarrollo primario. 1: Epidermis 2: Colénquima 3: Parénquima cortical (con abundantes amiloplastos) 4: Endodermis 5: Floema 1º 6: Xilema 1º 7: Cilindro vascular Opciones (7): - Cilindro vascular - Parénquima cortical (con abundantes amiloplastos) - Xilema 1º - Floema 1º - Colénquima - Epidermis - Endodermis

5 Sección transversal de una raíz del botón de oro (Ranunculus sp), una dicotiledónea, con desarrollo primario. Detalle del cilindro vascular. 1: Parénquima cortical con abundantes amiloplastos 2: Endodermis 3: Periciclo 4: Floema 1º 5: Xilema 1º (protoxilema) 6: Xilema 1º (metaxilema) 7: Células de paso 8: Cilindro vascular Opciones (8): - Cilindro vascular - Parénquima cortical (con abundantes amiloplastos) - Xilema 1º (protoxilema) - Floema 1º - Endodermis - Xilema 1º (metaxilema) - Periciclo - Células de paso
