1 Ing. Horacio PARISI Ing. José INSOGNA
V CONGRESO INTERNACIONAL TRABAJOS CON TENSIÓN y SEGURIDAD EN TRANSMISIÓN Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA y MANTENIMIENTO SIN TENSIÓN DE INSTALACIONES DE AT Ciudad de Salta, República Argentina 30 de Agosto al 2 de Septiembre de 2011 ESTADISTICA DE DESCONEXIONES DE TRANSFORMADORES DE POTENCIA Autores: Ing. Horacio PARISI Ing. José INSOGNA

2 Desconexiones de transformadores
Datos de Transba: TRANSBA S.A. es la concesionaria del servicio de Transporte de Energía Eléctrica por distribución troncal de la Provincia de Buenos Aires y en tal carácter tiene a su cargo la operación y mantenimiento de la red de 220, 132 y 66 kV. Adicionalmente, opera y mantiene las Estaciones Transformadoras de 500 kV Olavarría, Bahía Blanca y Campana, en carácter de Transportista Independiente (TIBA).

3 Datos de Transba: Aréa de la conseción: 308.000 km2
Desconexiones de transformadores Datos de Transba: Julio 2011 Aréa de la conseción: km2 6110,57 Km de líneas 397,94 Km de líneas de 66kV 5535,63 Km de líneas de 132 kV 177,00 Km de líneas de 220 kV 91 estaciones transformadoras 5 de 66kV 81 de 132kV 2 de 220kV 3 de 500kV 165 transformadores en servicio 5273,50 MVA - Instalados

4 Objetivo del trabajo: Introducción
Desconexiones de transformadores Objetivo del trabajo: Exponer la experiencia adquirida por TRANSBA S.A. para registrar los datos de desconexiones de transformadores de potencia y las pertinentes estadísticas Introducción Se hace necesario disponer de elementos de juicio que nos permitan establecer un adecuado diagnóstico del comportamiento de los transformadores, para prolongar su vida útil, y permitirnos una correcta intervención de mantenimiento conociendo las causas que producen las desconexiones forzadas de los mismos. El resultado de la aplicación de este sistema de registros fue altamente beneficioso permitiéndonos efectuar intervenciones de mantenimiento adecuadas y oportunas cuyo resultado fue disminuir sensiblemente las averías menores y averías internas de las máquinas transformadoras. Anualmente se fijan los valores máximos de los índices de desconexión, como objetivos dentro de las metas anuales de Gestión de Mantenimiento en cada empresa (Transener y Transba)

5 Evolución del sistema:
Desconexiones de transformadores Evolución del sistema: 1ra etapa ( ) La primera etapa los registros se volcaban en planillas QPRO, luego en Excel y, cada fin de año calendario, se efectuaban los resúmenes, agrupando las desconexiones por motivos y efectuando los gráficos auxiliares de análisis. 2da etapa ( ) Se avanzó en un proceso informático, elaborado en lenguaje Visual FoxPro, disponible en la red empresaria con personas habilitadas como administradores del sistema para la carga de información, permitiendo el ingreso prácticamente irrestricto para consulta. Este sistema generaba informes analíticos y los correspondientes gráficos. 3ra etapa (2009…..) Se desarrolló un programa de disponibilidad en red empresaria, administrado en lo inherente a carga de información desde Gestión de Mantenimiento y de consulta e interacción con los demás sectores involucrados.

6 Causas de desconexiones:
Desconexiones de transformadores Causas de desconexiones: Avería interna Corriente continúa Protecciones e interruptores Accesorios Falla en bornes Error humano Otros

7 Causas de desconexiones:
Desconexiones de transformadores Causas de desconexiones: Avería interna: 1- Garantía (muerte infantil) 2- Cortocircuito en bornes 3- Recierre sobre fallas 4- Falla interna 5- CBC 6- Bushings 7- Descarga atmosférica 8- Otros Avería interna: Corriente continúa Protecciones e interruptores Accesorios Falla en bornes Error humano Otros Corriente continúa Alimentación de servicios auxiliares de corriente continua (vinculada al propio transformador). Protecciones e interruptores Sistema de protecciones e interruptores y sus circuitos de comando Accesorios Fallas de relés de protecciones propias, como Buchholz, termómetros, niveles de aceite, imagen térmica, etc. Aislamiento de ruedas, borneras, puestas a tierra.

8 Causas de desconexiones:
Desconexiones de transformadores Causas de desconexiones: Falla en bornes: Desconexiones originadas por corto circuitos cercano a bornes externos del transformador. Avería interna: Corriente continúa Protecciones e interruptores Accesorios Falla en bornes Error humano Otros Error humano: Error involuntario cometido mientras se trabaja con el equipo en servicio o de maniobra Otros: Los no previstos en las categorizaciones anteriores El registro ordenado y sistematizado de las desconexiones de los transformadores nos permite obtener el índice de “Desconexiones de Transformadores ” Se calcula como el cociente entre el número de desconexiones forzadas de transformadores en un año respecto del total de transformadores instalados. (Se cuentan solo los transformadores con bobinados de alta tensión igual ó superior a 66 kV)

9 Registro de las novedades:
Desconexiones de transformadores Registro de las novedades: Novedad Se la clasifica en tres categorias Desconexión Perturbación Intervención en servicio Suceso voluntario: Programada Forzada autorizada Operativo Solicitud de terceros Suceso indeseado Recierre exitoso Indisponibilidad forzada Trabajo con tensión

10 Registro de las novedades:
Desconexiones de transformadores Registro de las novedades: Sistema Novedades de Servicio – Vista Principal

11 Registro de las novedades:
Desconexiones de transformadores Registro de las novedades: A través del sistema “Novedades de Servicio” la información básica de desconexiones se toma en forma automática de los datos que registra el (COTDT) Centro de Control de Transba, cada vez que ocurre una perturbación Del centro de control

12 Registro de las novedades:
Desconexiones de transformadores Registro de las novedades: Posteriormente Gestión de Mantenimiento de “Transener-Transba” completa la información técnica requerida: Región a la cuál pertenece el equipo, observaciones, medidas adoptadas, motivo, causa, si el equipo pertenece al negocio regulado, si la desconexión penaliza y si va al calculo de índice Gestión de Mantenimiento

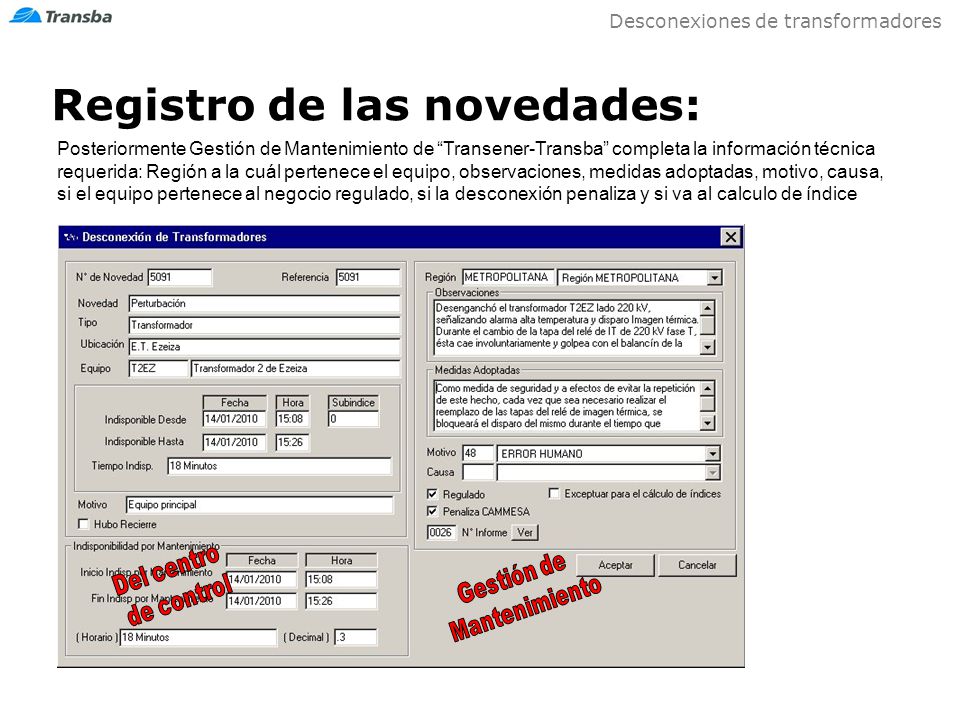

13 Registro de las novedades:
Desconexiones de transformadores Registro de las novedades: Posteriormente Gestión de Mantenimiento de “Transener-Transba” completa la información técnica requerida: Región a la cuál pertenece el equipo, observaciones, medidas adoptadas, motivo, causa, si el equipo pertenece al negocio regulado, si la desconexión penaliza y si va al calculo de índice Del centro de control Gestión de Mantenimiento

14 Estadísticas: Ello nos permite obtener (entre otros):
Desconexiones de transformadores Estadísticas: Para graficar y visualizar los registros de manera amigable, beneficiosa y rápida se emplea el BOE (Business Objects Enterprises), que es una plataforma de BI (Business Intelligence) flexible y escalable, provisto por la empresa SAP®. Ello nos permite obtener (entre otros): Índices anuales de desconexiones Índices anuales de desconexiones por Regiones Desconexiones por motivo o causa Desconexiones por accesorios Desconexiones por avería interna Benchmarking

15 Índices anuales de desconexión:
Desconexiones de transformadores Índices anuales de desconexión: Julio 2011 0,29

16 Indices de desconexiones anuales p/Región:
Desconexiones de transformadores Indices de desconexiones anuales p/Región:

17 Desconexiones por motivo o causa:
Desconexiones de transformadores Desconexiones por motivo o causa:

18 Desconexiones por causa:
Desconexiones de transformadores Desconexiones por causa:

19 Desconexiones por causa:
Desconexiones de transformadores Desconexiones por causa:

20 Desconexiones por avería interna:
Desconexiones de transformadores Desconexiones por avería interna:

21 Desconexiones de transformadores
Benchmarking: xxxx

22 Desconexiones de transformadores
Conclusiones: Con la asistencia de estas herramientas, mas allá de la calidad y de la rapidez en la obtención de gráficos y tablas con valores analíticos, como se puede apreciar en la serie de gráficos de desconexiones de transformadores indicados mas arriba, se ha podido lograr una continua y sostenida disminución tanto del índice de desconexiones como de ocurrencia de averías internas de las maquinas. La facilidad de desagregado de las causas de desconexiones, ha hecho que las acciones a emplear y/o empleadas se puedan analizar en un modo profundo lo cual permite tomar decisiones de acuerdo con cada necesidad. Solamente a modo de ejemplo se menciona que mediante el análisis de las fallas en bornes se vio la necesidad de tomar acciones, que culminaron con estudios de ingeniería de protecciones y posteriormente de diseño, que aconsejaron y justificaron la instalación de reactancias limitadoras en 33 kV, lo cual nos permitió disminuir considerablemente las averías internas de transformadores.
