1 TIPOS DE ESTRUCTURAS

2

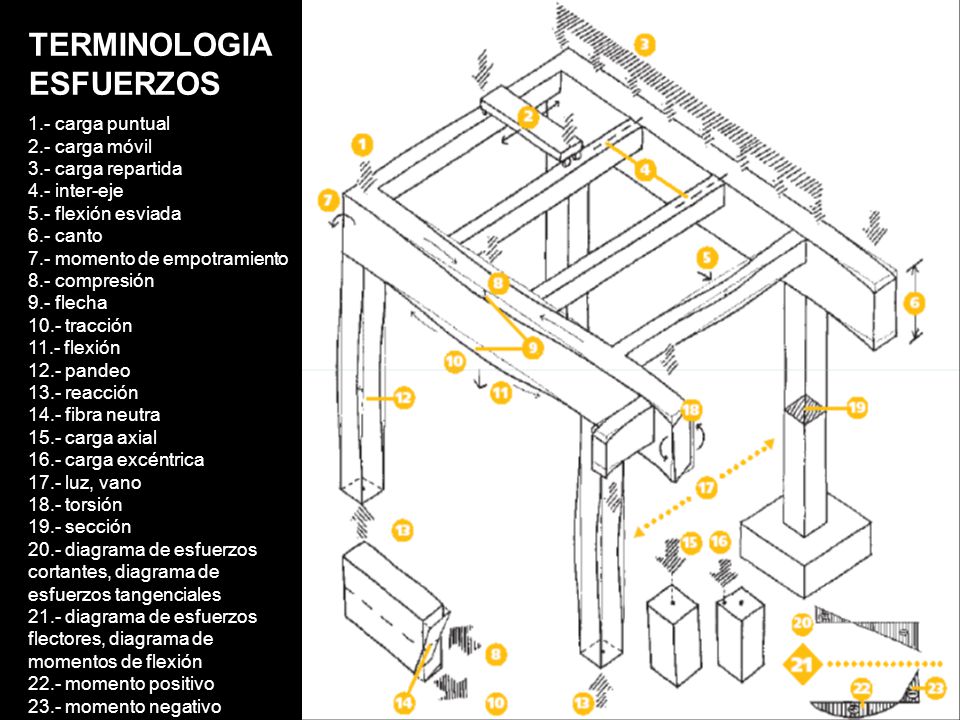

3 TERMINOLOGIA ESFUERZOS
1.- carga puntual 2.- carga móvil 3.- carga repartida 4.- inter-eje 5.- flexión esviada 6.- canto 7.- momento de empotramiento 8.- compresión 9.- flecha 10.- tracción 11.- flexión 12.- pandeo 13.- reacción 14.- fibra neutra 15.- carga axial 16.- carga excéntrica 17.- luz, vano 18.- torsión 19.- sección 20.- diagrama de esfuerzos cortantes, diagrama de esfuerzos tangenciales 21.- diagrama de esfuerzos flectores, diagrama de momentos de flexión 22.- momento positivo 23.- momento negativo

4 TERMINOLOGIA ESTRUCTURAS
1.-armazón, esqueleto 2.-arco 3.-articulación de rótula, rótula 4.-armadura de cubierta 5.-articulación de placa 6.-nudo 7.-envigado 8.-vigueta voladiza 9.-ménsula, cartela 10.-pórtico 11.-pilar 12.-viga maestra, jácena 13.-brochal 14.-viga embrochalada 15.-viga 16.-tornapunta, jabalcón 17.-cruz de San Andrés 18.-forjado 19.-péndulo

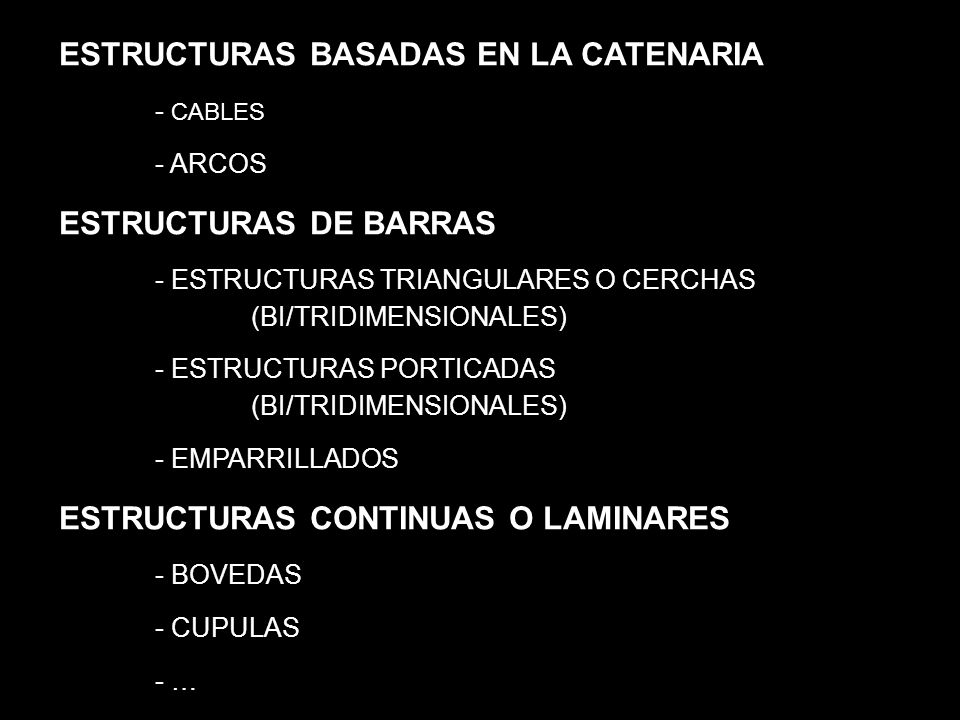

5 ESTRUCTURAS BASADAS EN LA CATENARIA
- CABLES - ARCOS ESTRUCTURAS DE BARRAS - ESTRUCTURAS TRIANGULARES O CERCHAS (BI/TRIDIMENSIONALES) - ESTRUCTURAS PORTICADAS (BI/TRIDIMENSIONALES) - EMPARRILLADOS ESTRUCTURAS CONTINUAS O LAMINARES - BOVEDAS - CUPULAS - …

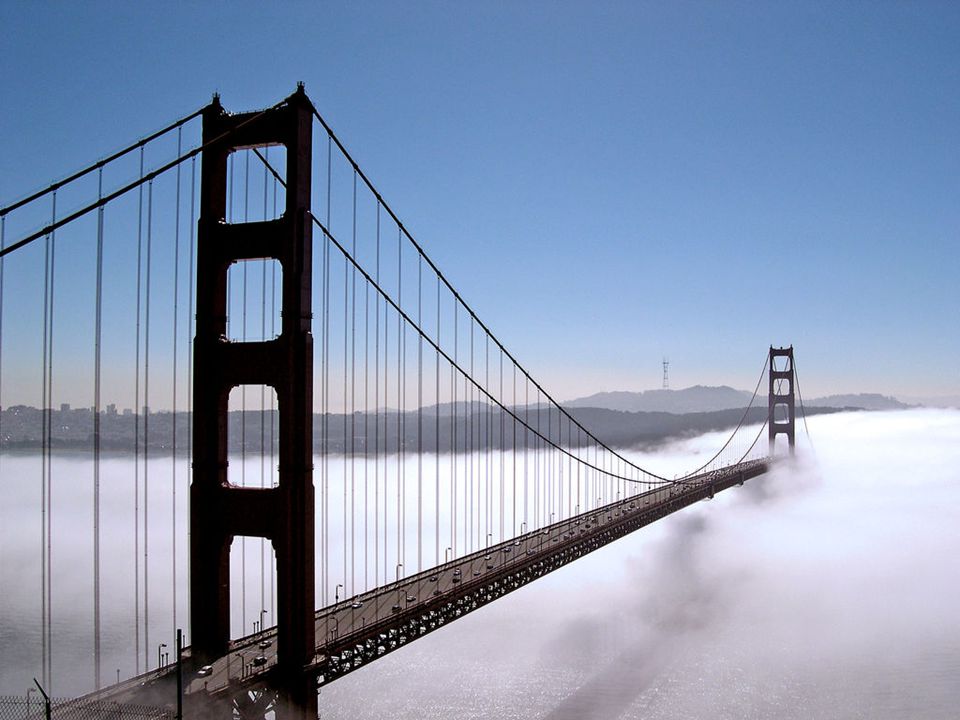

6

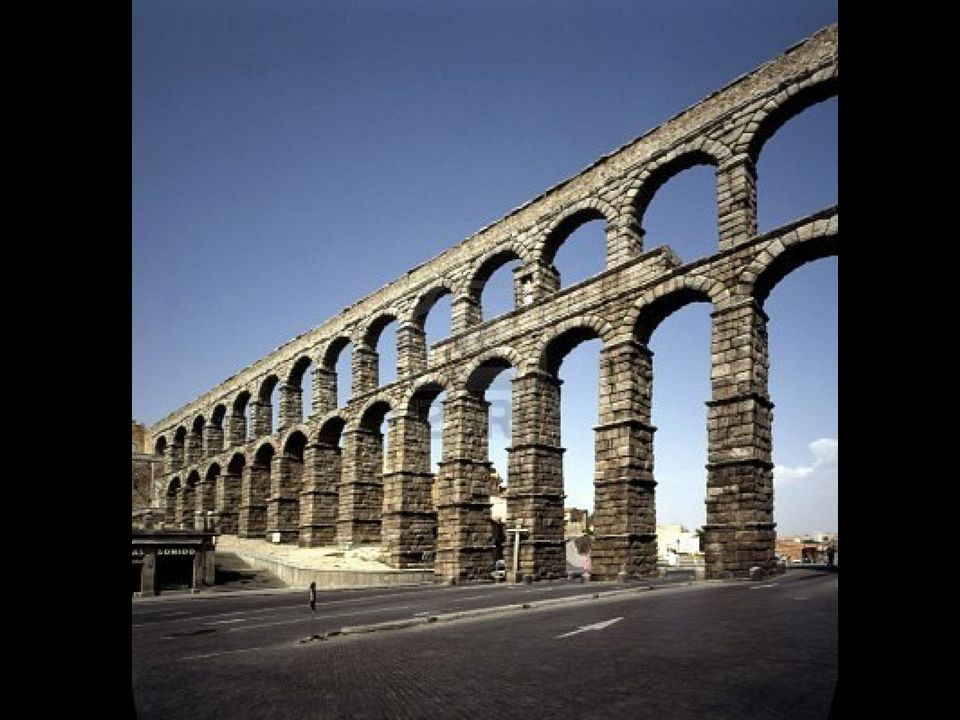

7

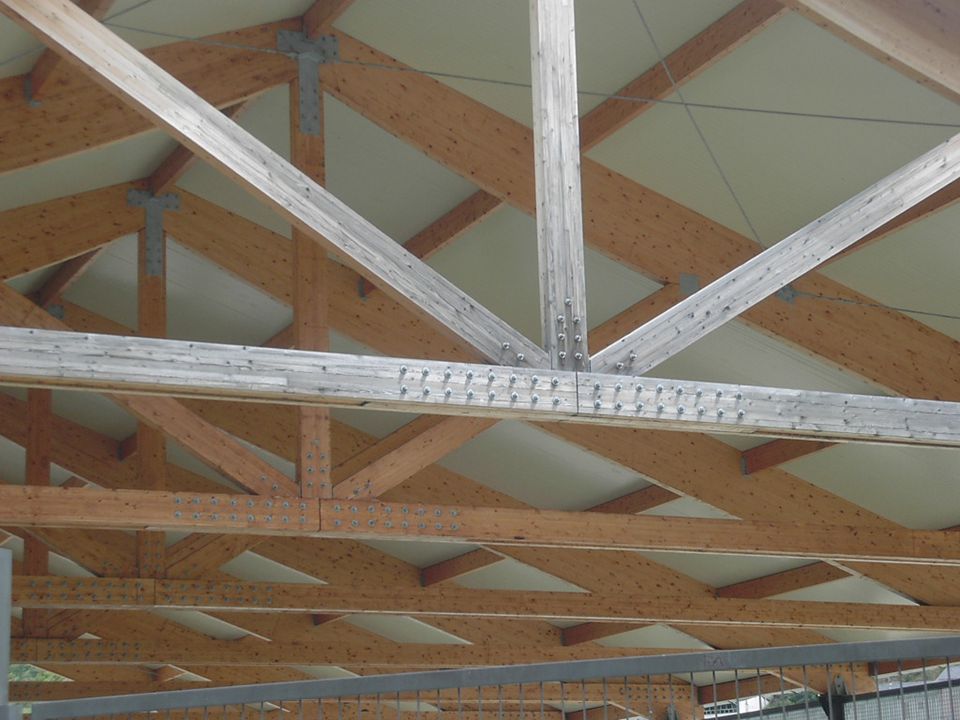

8

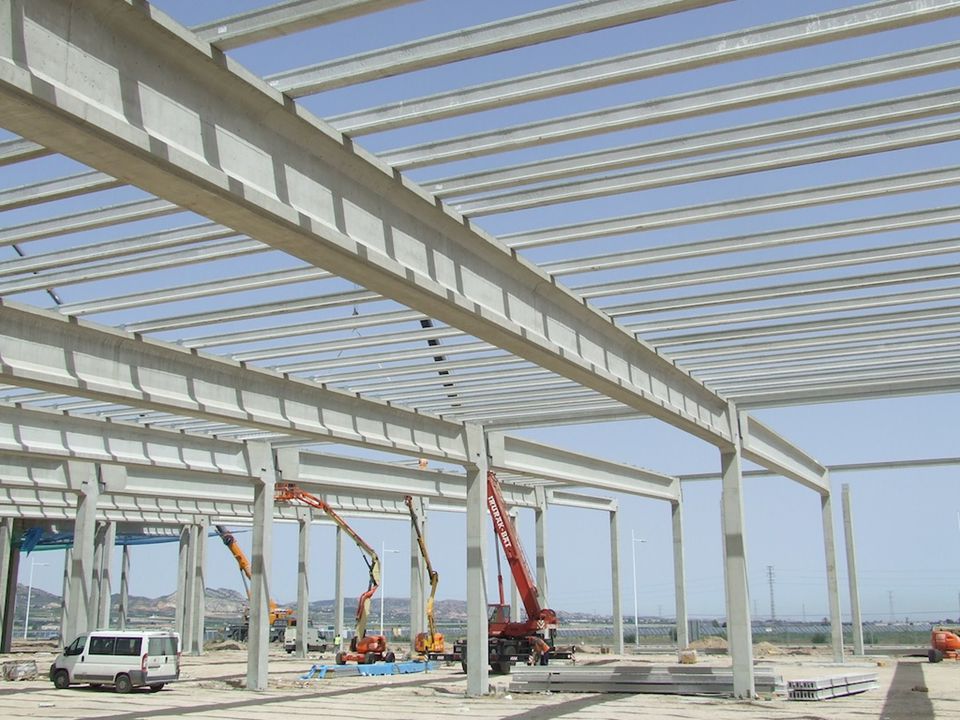

9

10

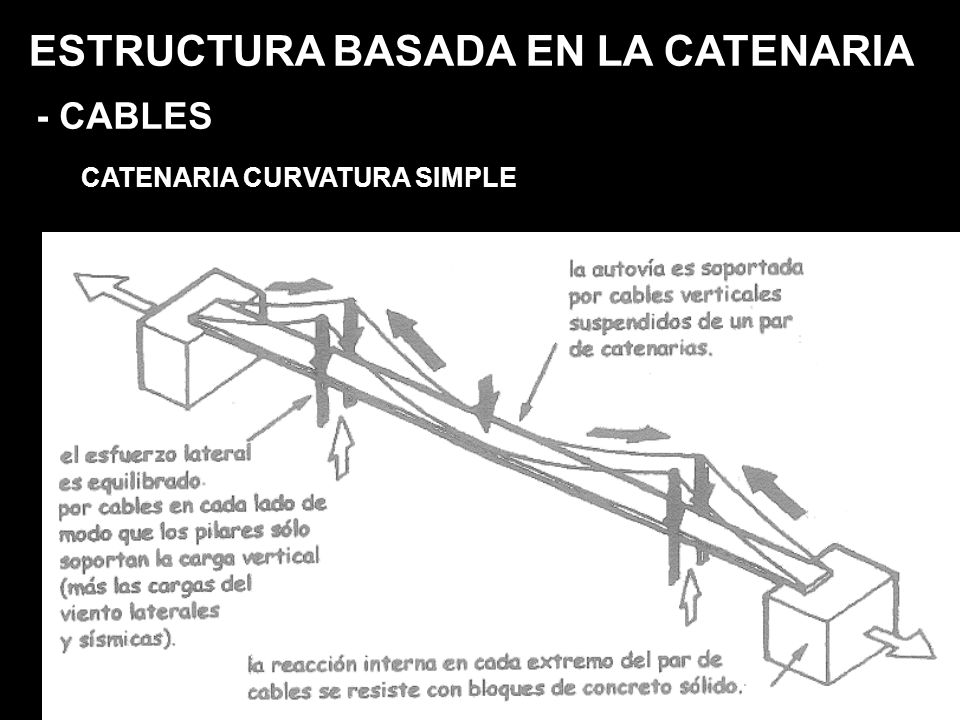

11 ESTRUCTURA BASADA EN LA CATENARIA
- CABLES CATENARIA CURVATURA SIMPLE

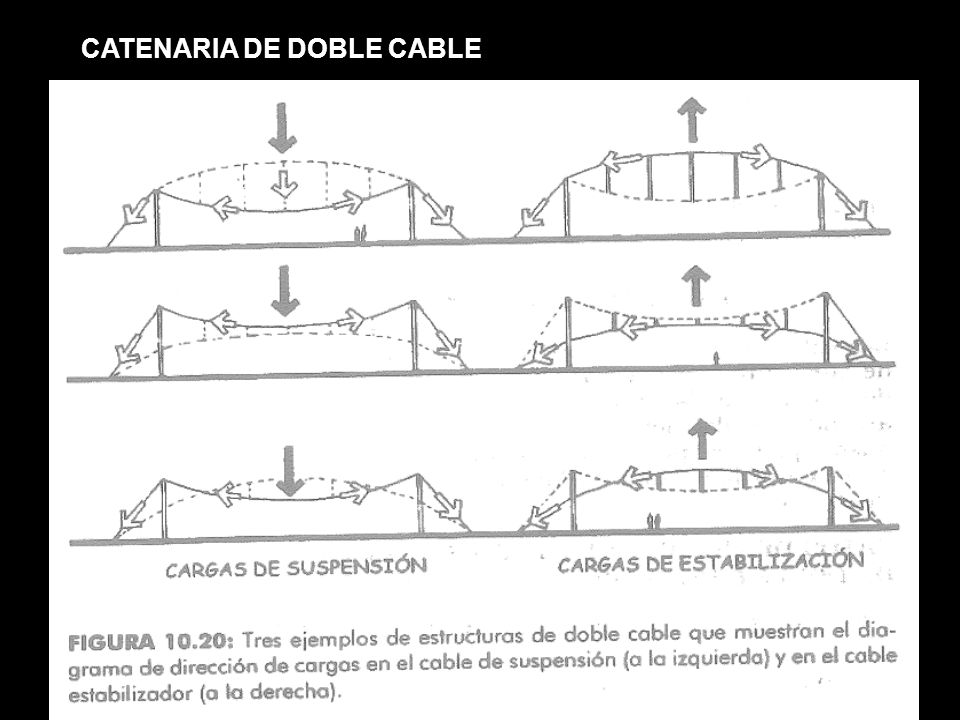

12 CATENARIA DE DOBLE CABLE

13 CATENARIA CURVATURA DOBLE

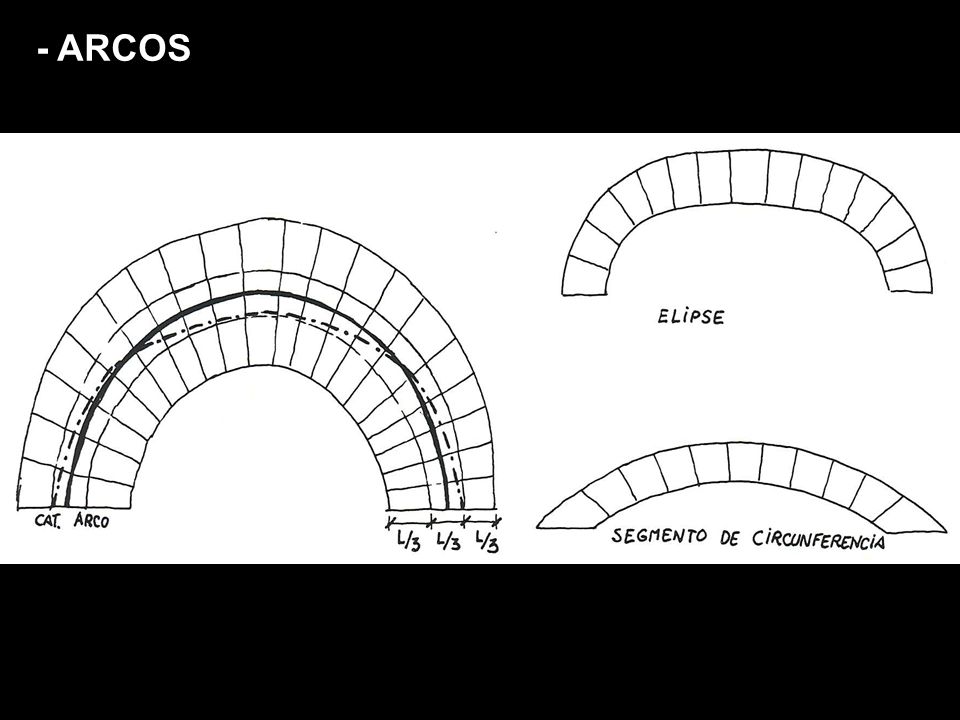

14 - ARCOS

15

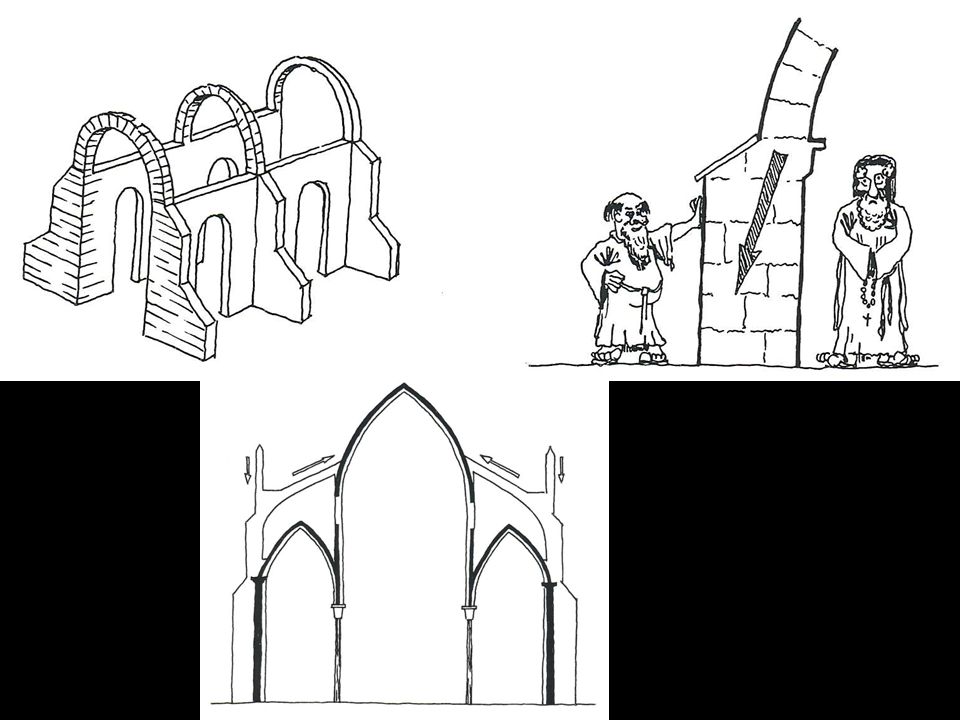

16

17

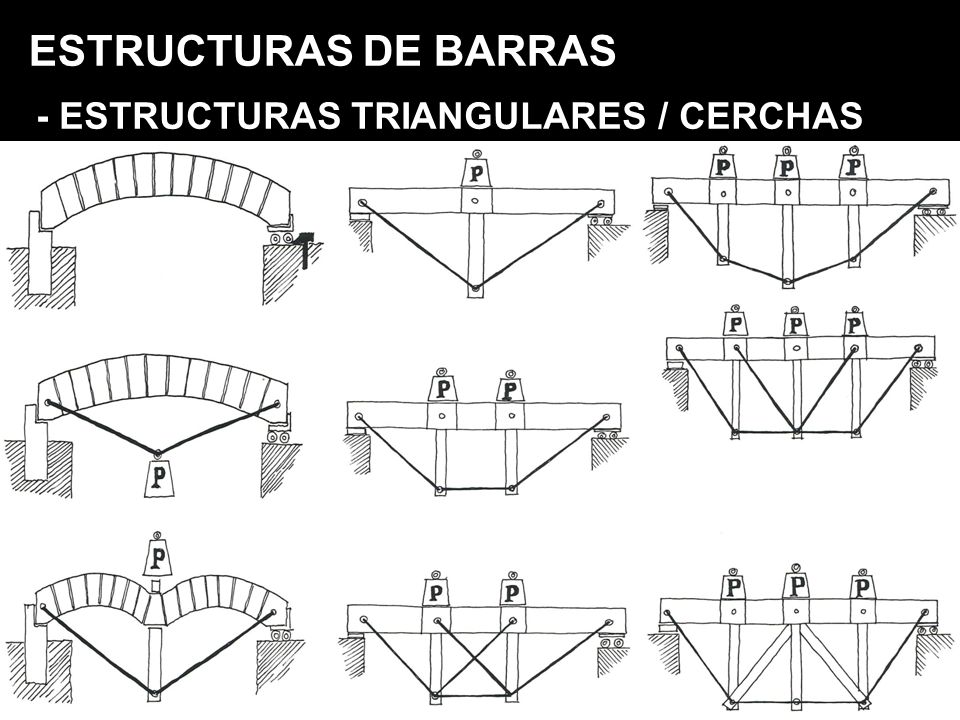

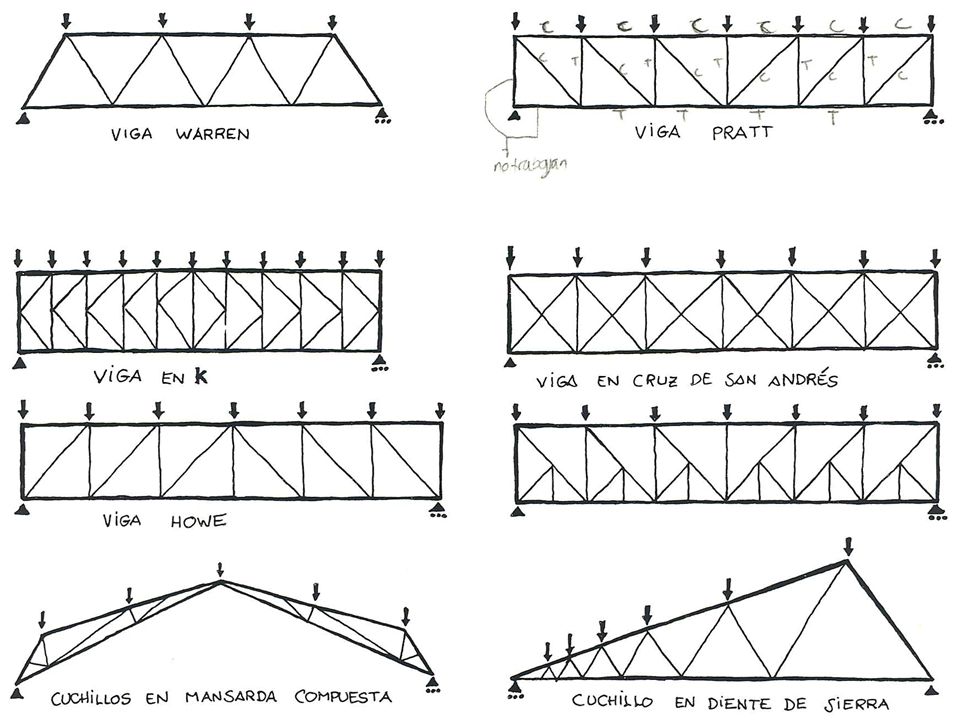

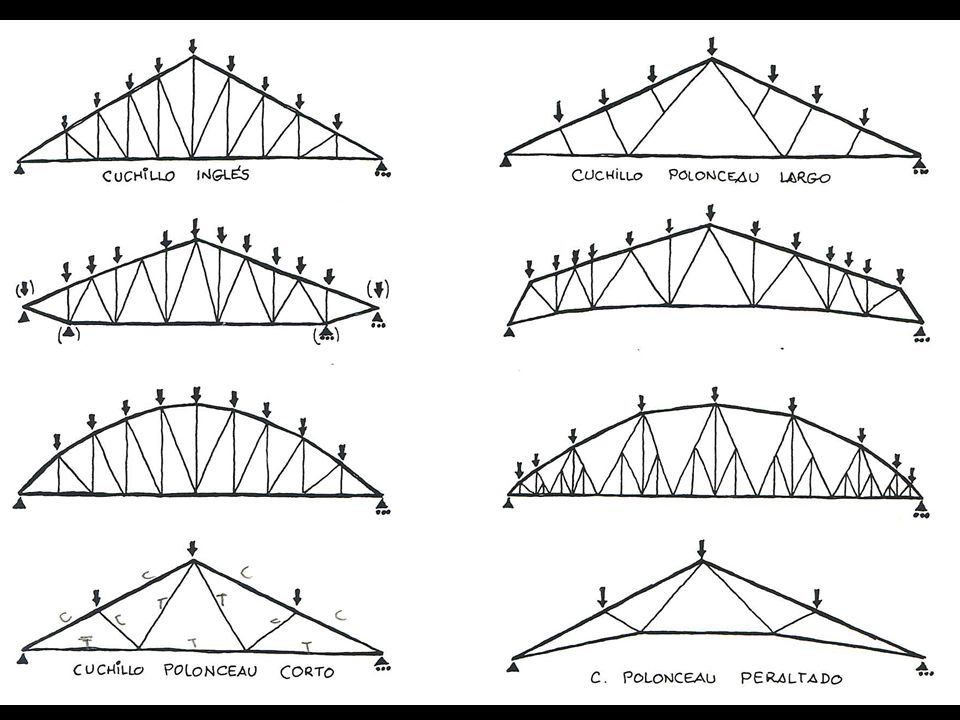

18 ESTRUCTURAS DE BARRAS - ESTRUCTURAS TRIANGULARES / CERCHAS
