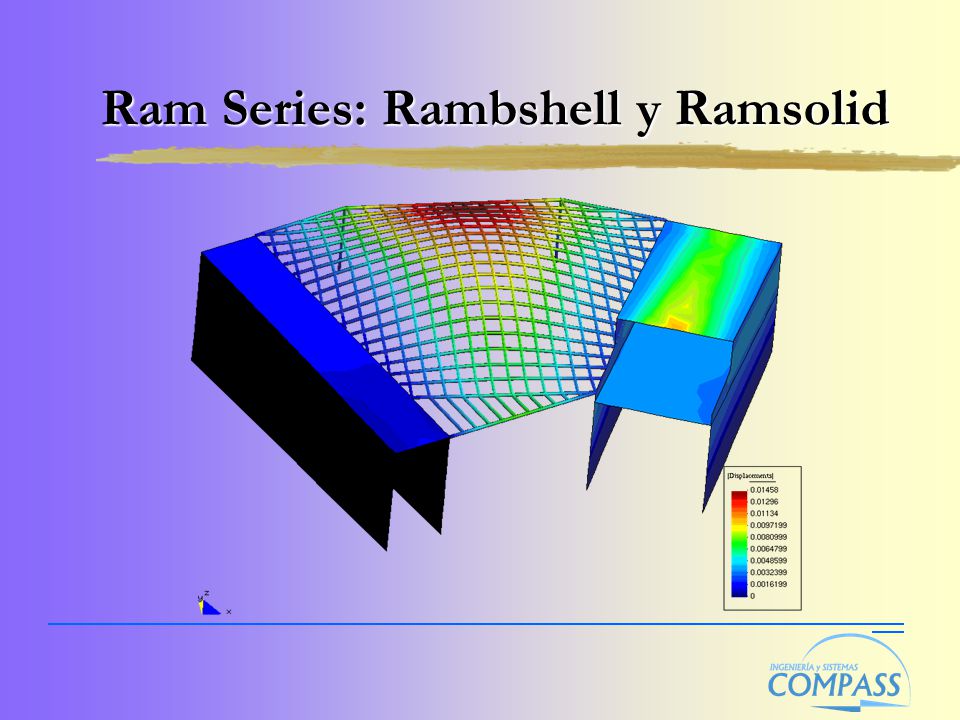

Ram Series: Rambshell y Ramsolid

Presentación del tema: "Ram Series: Rambshell y Ramsolid"— Transcripción de la presentación:

1 Ram Series: Rambshell y Ramsolid

2 Introducción Ram Series Elasticidad lineal
Rambshell Análisis de barras y laminas por el MEF Ramsolid Análisis de sólido 3D por el MEF Elasticidad lineal Opciones de acabado, control de calidad y complementos a nivel industrial

3 Hipótesis asumidas en el análisis 3D de barras
P2·d << P1·L Pequeños desplazamientos Materiales elástico-lineales Superposición de cargas Se desprecia la deformación por cortante Torsión simple

4 Hipótesis asumidas en el análisis de láminas
Pequeños desplazamientos Materiales elástico- lineales Superposición de cargas Se considera la deformación por cortante Shell element Medium plane X Z Y X’ Y’ Z’

5 Hipótesis asumidas en el análisis de láminas
Las hipótesis de Reissner-Mindlin: Todos los puntos pertenecientes a una normal al plano medio tienen el mismo desplazamiento vertical (en sentido z’). La tensión normal sz es despreciable. Los puntos que antes de la deformación pertenecían a una normal al plano medio, después de la deformación continuan perteneciendo a una línea recta, que no tiene porque ser perpendicular al plano medio deformado.

6 Esfuerzos en láminas

7 Barras y láminas acopladas
Los grados de libertad de las barras y de las láminas se acoplan de manera natural por tener los mismos 6 grados Hay toda una problemática con el grado de rotación en su plano de las láminas Las vigas de contorno de las láminas se mallarán de manera cohesionada a las láminas

8 Método P-Delta Incorporación de no linealidad geométrica mediante la matriz geométrica Únicamente se aplica en las barras

9 La interfaz de usuario

10 Ejemplo de un modelo geométrico de un pórtico

11 Ejemplo de un modelo geométrico de una lámina

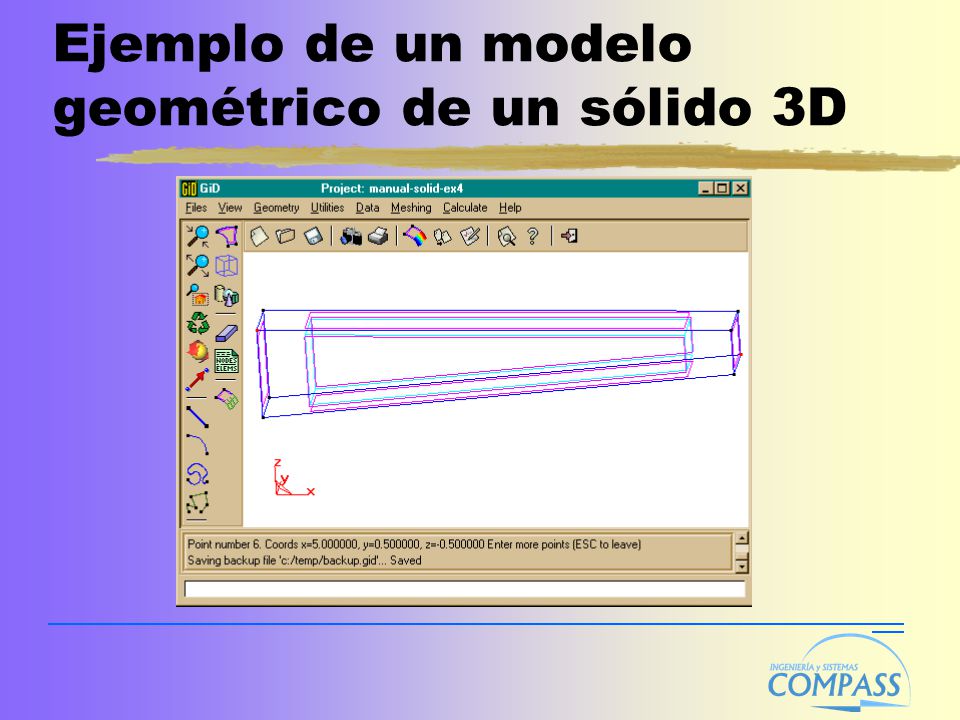

12 Ejemplo de un modelo geométrico de un sólido 3D

13 Visualización gráfica de las condiciones

14 Control de errores y de situaciones problemáticas

15 Restricciones de movimiento
Desplazamientos y giros nulos Desplazamientos y giros impuestos Apoyos elásticos Puntuales En superficie (zapatas) Apoyos inclinados Definición por ejes locales X Y Z X disp. Y disp. Z disp. Theta X Theta Y Theta Z

16 Restricciones de movimiento

17 Desconexión de grados de libertad Rótulas y articulaciones

18 Tipos de cargas Puntual Repartida Peso propio Hidrostática Triangular
Ejes globales Proyectada Ejes locales Peso propio Hidrostática Triangular Y’ L  Global load Total force: (0,0,-P·L) Global projected load Total force: (0,0,-P·L·cos) Local load Total force: (P·L·sin,0,-P·L·cos) X’ Z’ X Y Z

19 Casos de carga Combinación de acciones

20 Propiedades de los materiales y secciones
Barras Secciones rectangulares Secciones genéricas Secciones de hormigón Perfiles metálicos Láminas Isotrópicas Ortotrópicas De hormigón Metálicas Sólidos Isotrópicos

21 Propiedades de material y sección en barras

22 Propiedades de material y sección en láminas

23 Unidades Unidades de la geometría Unidades de los resultados
Unidades de las propiedades, cargas y desplazamientos Tipos: N,Kp m, cm, mm

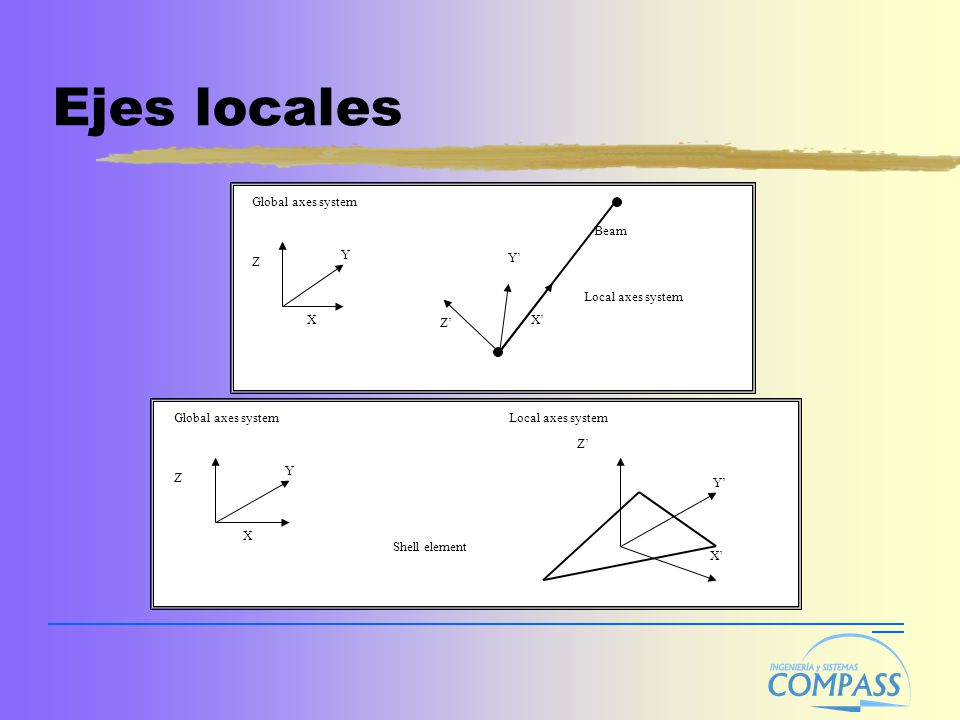

24 Ejes locales X’ Y’ Z’ X Y Z Local axes system Global axes system Beam
Shell element

25 Solvers Solver directo con almacenamiento en Skyline y resolución mediante Txolesky. Solver iterativo con almacenamiento en matriz sparse y resolución mediante gradientes conjugados.

26 Solvers, comparación

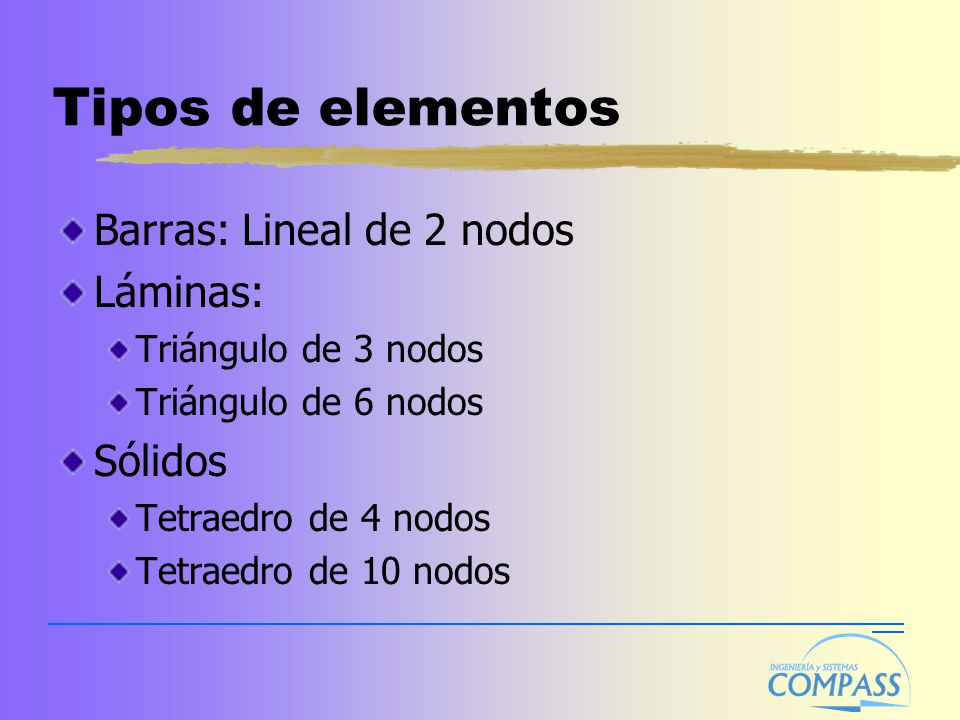

27 Tipos de elementos Barras: Lineal de 2 nodos Láminas: Sólidos
Triángulo de 3 nodos Triángulo de 6 nodos Sólidos Tetraedro de 4 nodos Tetraedro de 10 nodos

28 Comparación tetrahedro de 4 nodos y de 10 nodos

29 Comparación entre elementos de lámina para análisis de placas delgadas

30 Visualización de resultados en barras
Leyes de esfuerzos Ejes locales Deformada Reacciones

31 Visualización de resultados en láminas
Deformada Contour fill Gráficas Tensiones principales

32 Visualización de resultados en sólidos Zapata de cimentación armada con perfiles metálicos

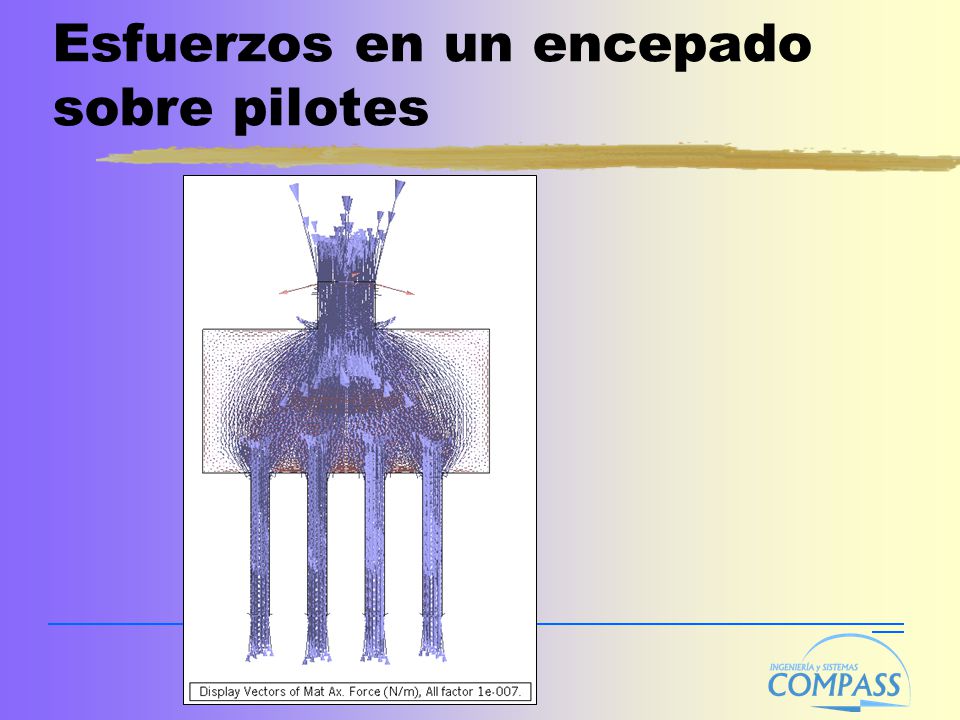

33 Esfuerzos en un encepado sobre pilotes

34 Integración de esfuerzos

35 Suma de reacciones

36 Resultados, ejes locales

37 Visualización de momentos
X’ Y’ Z’ A B + - X’ Y’ Z’ + -

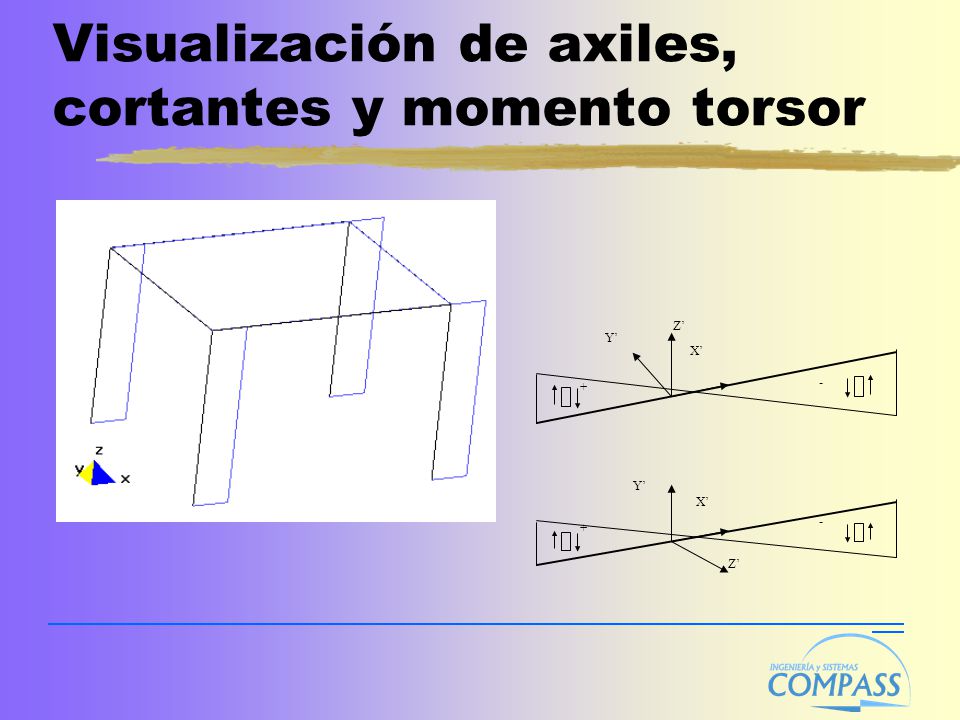

38 Visualización de axiles, cortantes y momento torsor
+ - X’ Z’ + - Y’

39 Visualización de reacciones

40 Esfuerzos en láminas

41 Esfuerzos en láminas. Criterio de signos

42 Análisis de vigas y láminas

43 Análisis de vigas y láminas

44 Armado según norma EHE

45 Materiales compuestos

46 Materiales compuestos

47 Edificio de viviendas

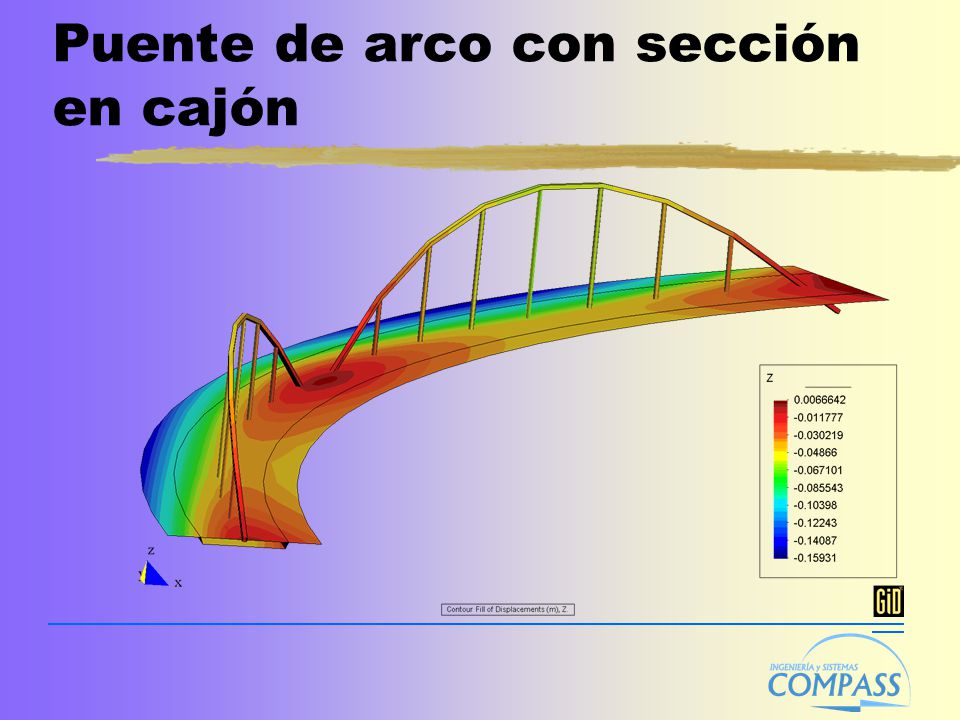

48 Puente de arco con sección en cajón

49 Análisis estructural de barras

50 Resultados en desplazamientos

51 Esfuerzos axiles

52 Cortante en Z’

53 Ramsolid Catedral de Tarazona

54 Catedral de Tarazona, desplazamientos

55 TENSIONES PRINCIPALES MÁXIMAS
Resultados tensiones TENSIONES PRINCIPALES MÁXIMAS

56 Resultados sobre la Catedral de Tarazona

57 Cubierta estadio de La Plata beam+shell

58 Cubierta estadio de La Plata, desplazamientos

59 Cubierta estadio de La Plata, ejes locales

60 Nave industrial

61 Nave industrial. Deformada

62 Nave industrial. Reacciones

63 Nave industrial. Ejes locales y reacciones

64 Nave industrial. Esfuerzos
Cortantes Axiles Momentos

65 Edificio de viviendas

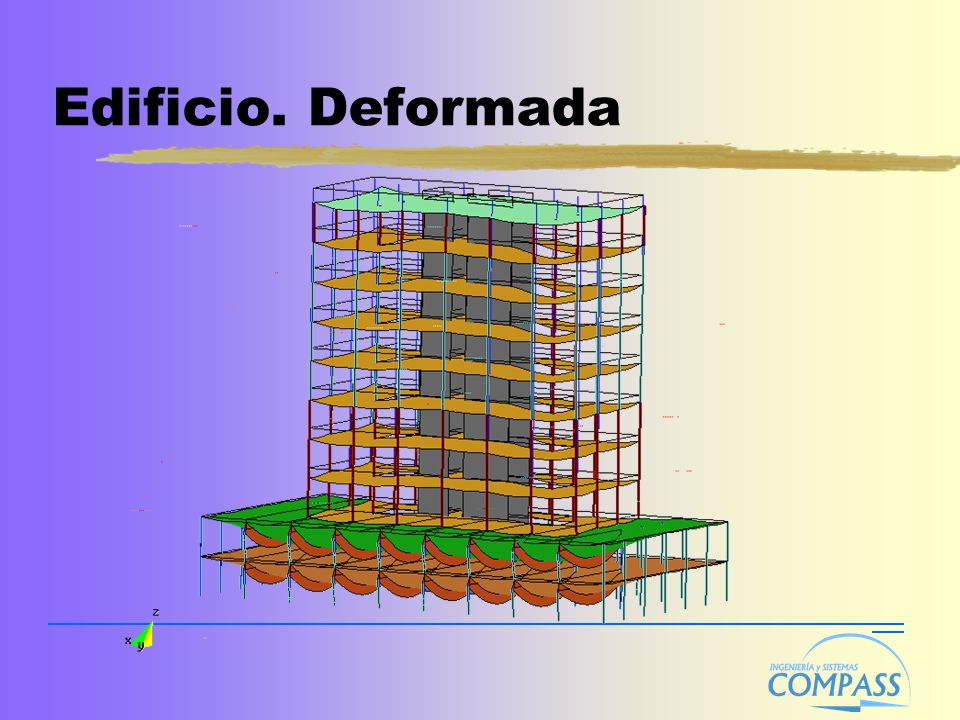

66 Edificio. Deformada

67 Esfuerzos axiles en pilares

68 Momentos en pilares

69 Desplazamiento vertical

70 Edificio de viviendas Momento flector en forjados

71 Esfuerzo de membrana en vigas de gran canto

72 Edificio de 100 m de altura

73 Análisis acoplado fluido-dinámico estructural (Tdyn)

74 Torre Agbar de Barcelona

75 Deformada y reacciones

76 Esfuerzos axiles principales

77 Esfurzo axil principal de compresión

78 Torre Agbar de Barcelona

79 Otra areas de interés de los métodos numéricos
Ingeniería civil / edificación Módulo de armado más automatizado Comprobación automática de perfiles metálicos Análisis dinámico modal Grandes deformaciones Utilidades de ing. civil como pretensado, cables, etc. Modelos de plasticidad o de daño con inclusión de la armadura Ingeniería naval Materiales compuestos Cálculo automático del nivel hidrostático Otras utilidades que incorporen los criterios de las sociedades de clasificación

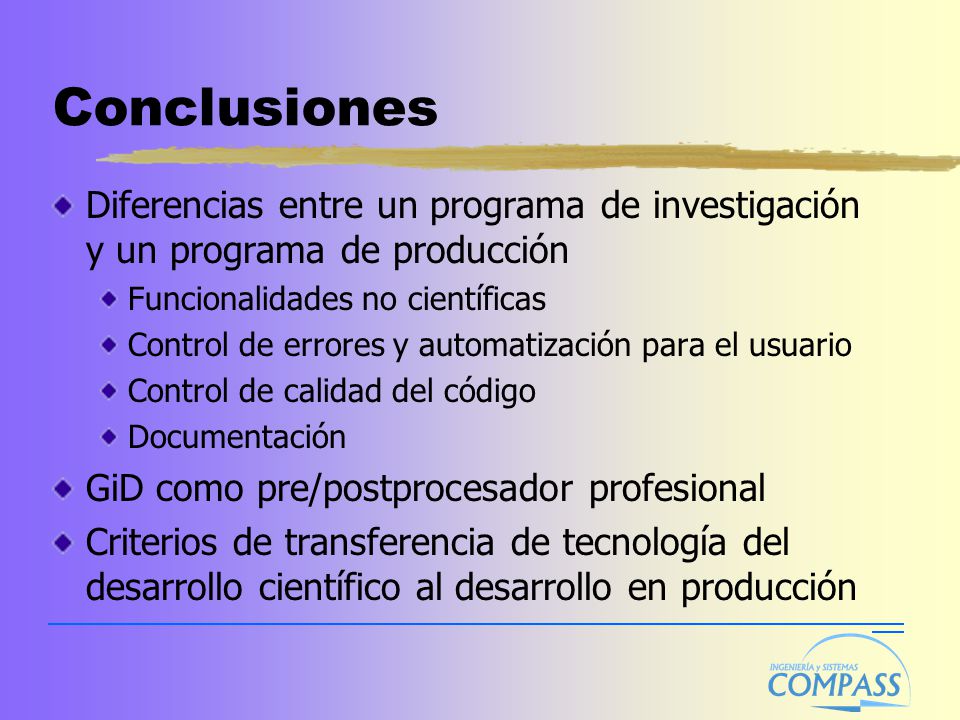

80 Conclusiones Diferencias entre un programa de investigación y un programa de producción Funcionalidades no científicas Control de errores y automatización para el usuario Control de calidad del código Documentación GiD como pre/postprocesador profesional Criterios de transferencia de tecnología del desarrollo científico al desarrollo en producción

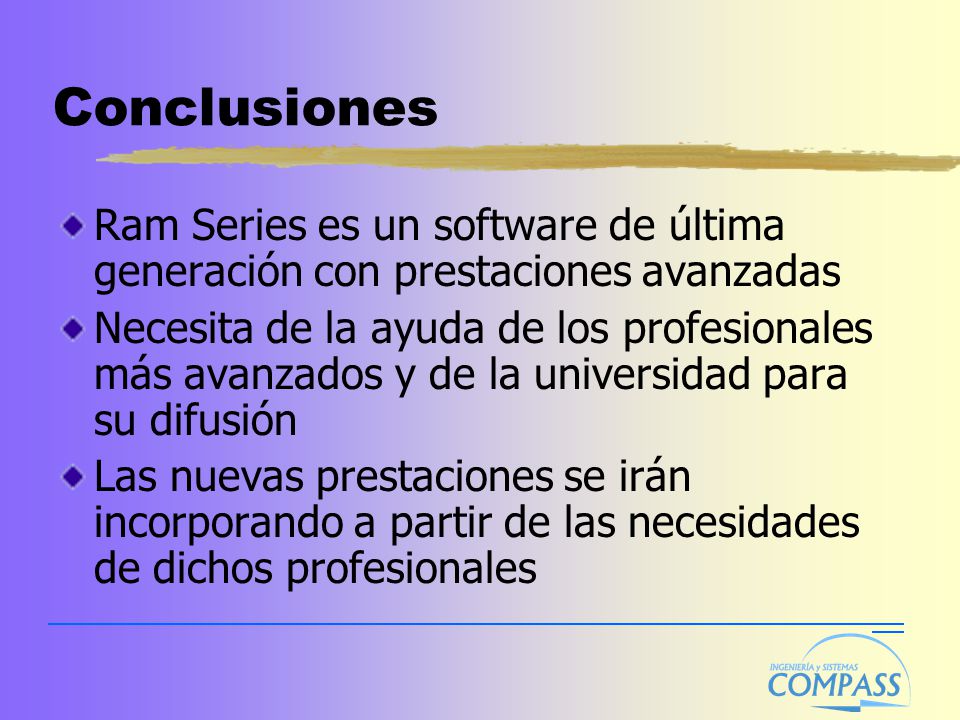

81 Conclusiones Ram Series es un software de última generación con prestaciones avanzadas Necesita de la ayuda de los profesionales más avanzados y de la universidad para su difusión Las nuevas prestaciones se irán incorporando a partir de las necesidades de dichos profesionales

82 Compass Ingeniería y Sistemas
