1 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Postesado en edificación de viviendas Javier Toribio Laurenz Alberto Costaguta Regueira Fernando Martínez Pérez-Beato

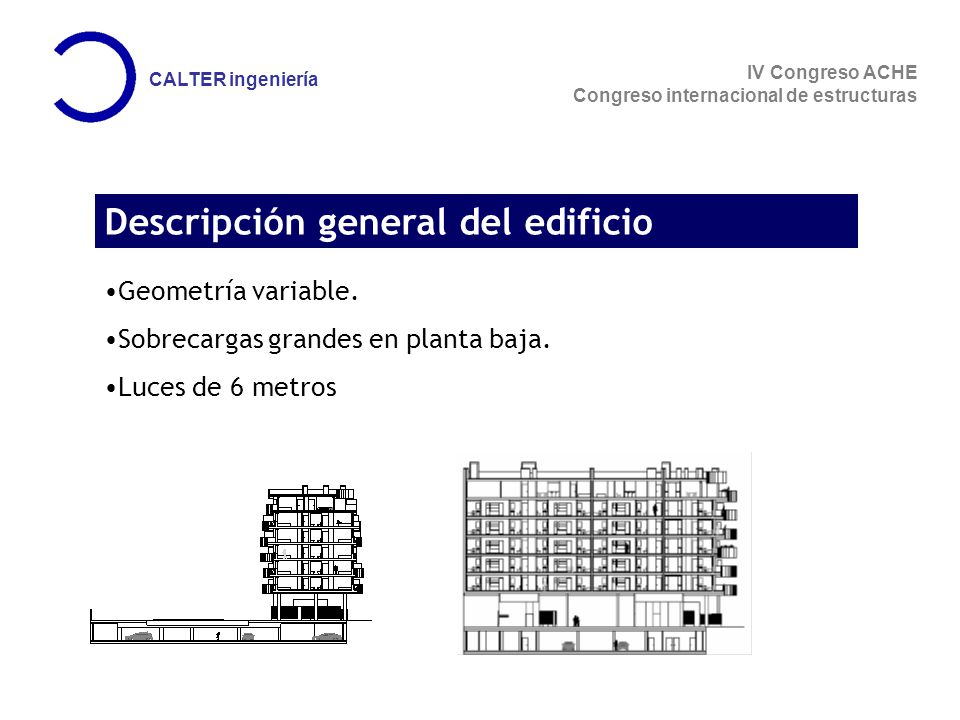

2 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Descripción general del edificio Geometría variable. Sobrecargas grandes en planta baja. Luces de 6 metros

3 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

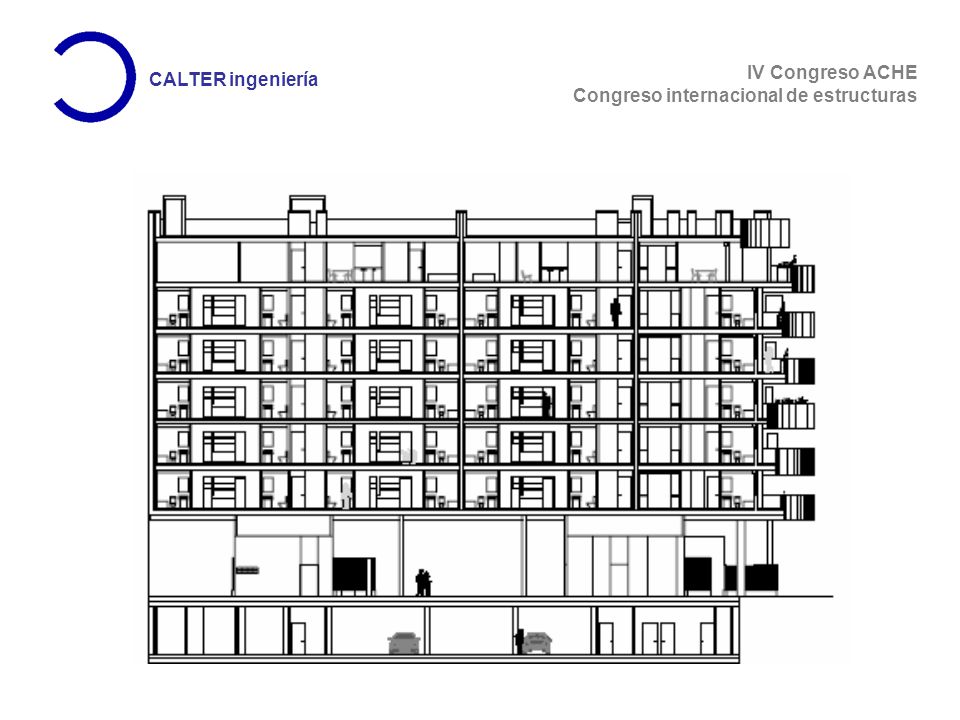

4 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

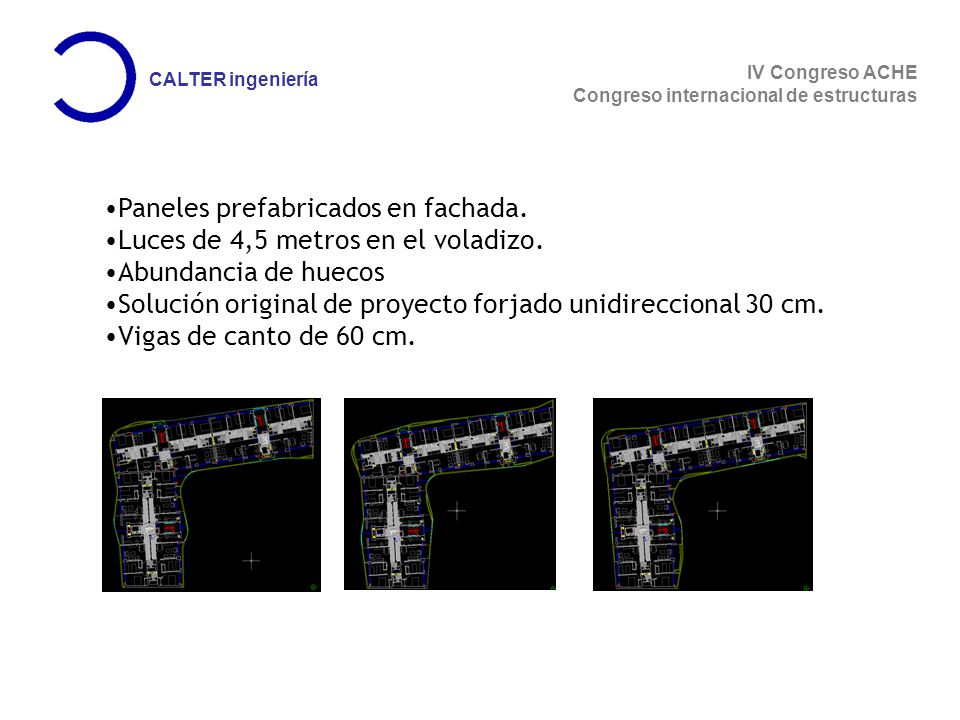

5 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Paneles prefabricados en fachada. Luces de 4,5 metros en el voladizo. Abundancia de huecos Solución original de proyecto forjado unidireccional 30 cm. Vigas de canto de 60 cm.

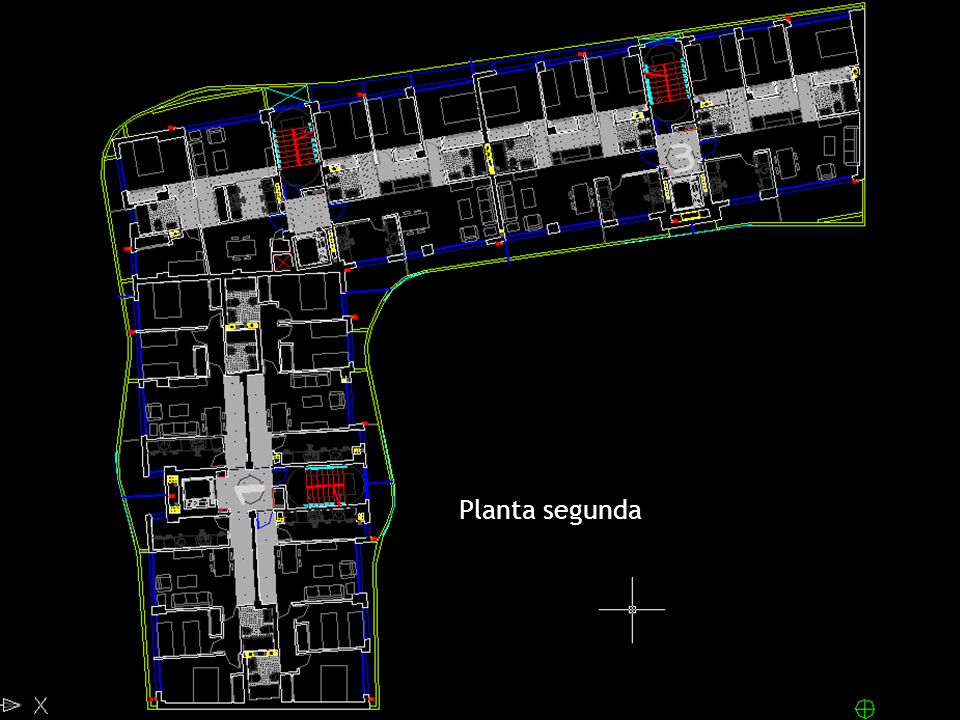

6 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Planta segunda

7 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Planta cuarta

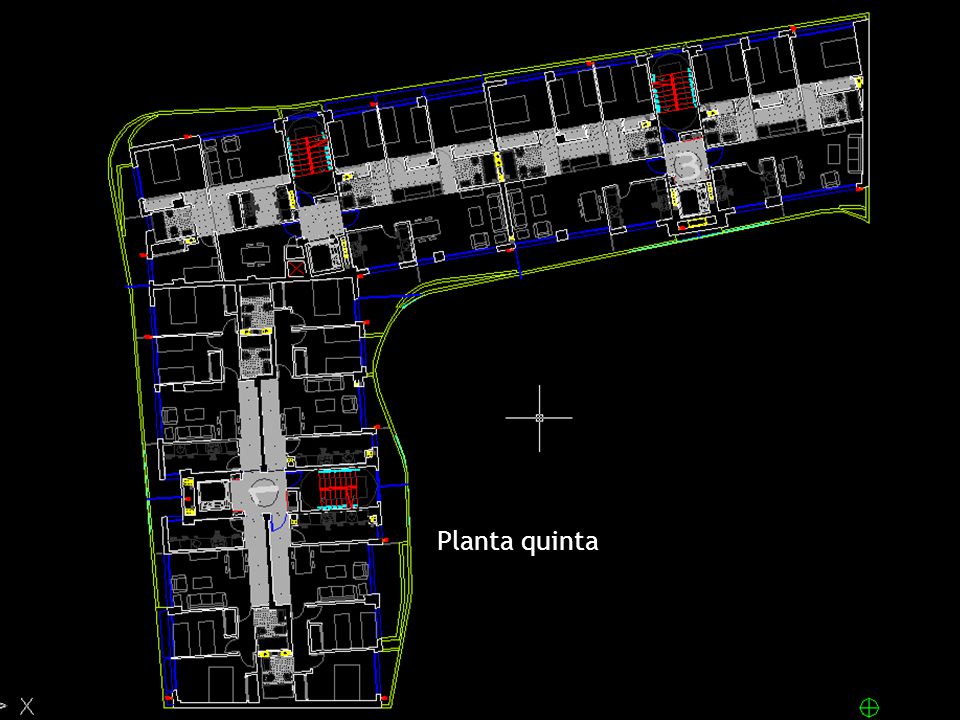

8 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Planta quinta

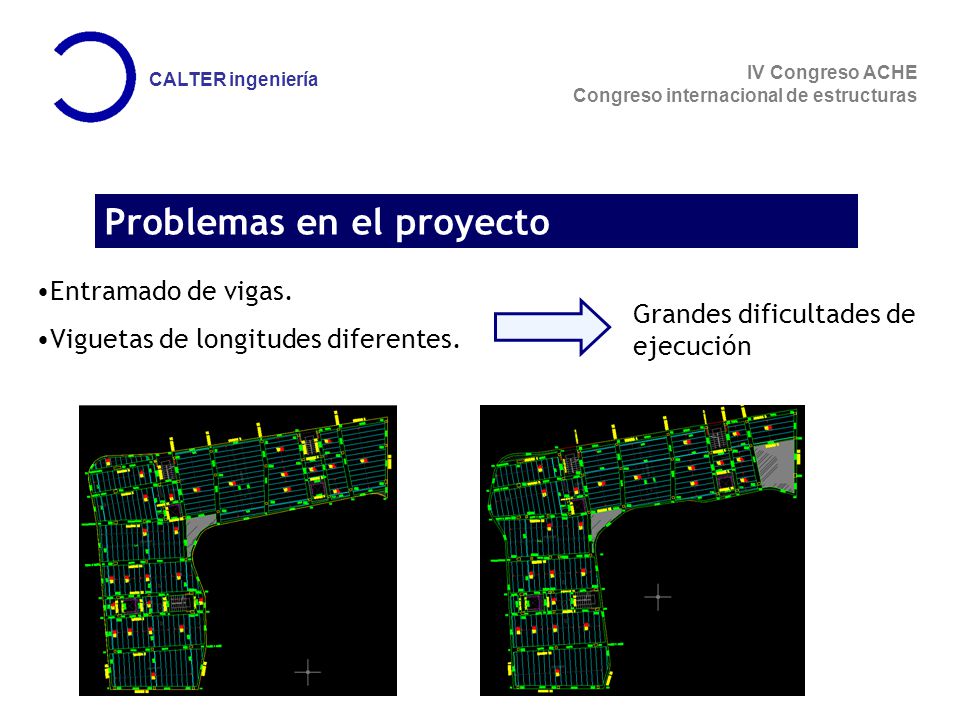

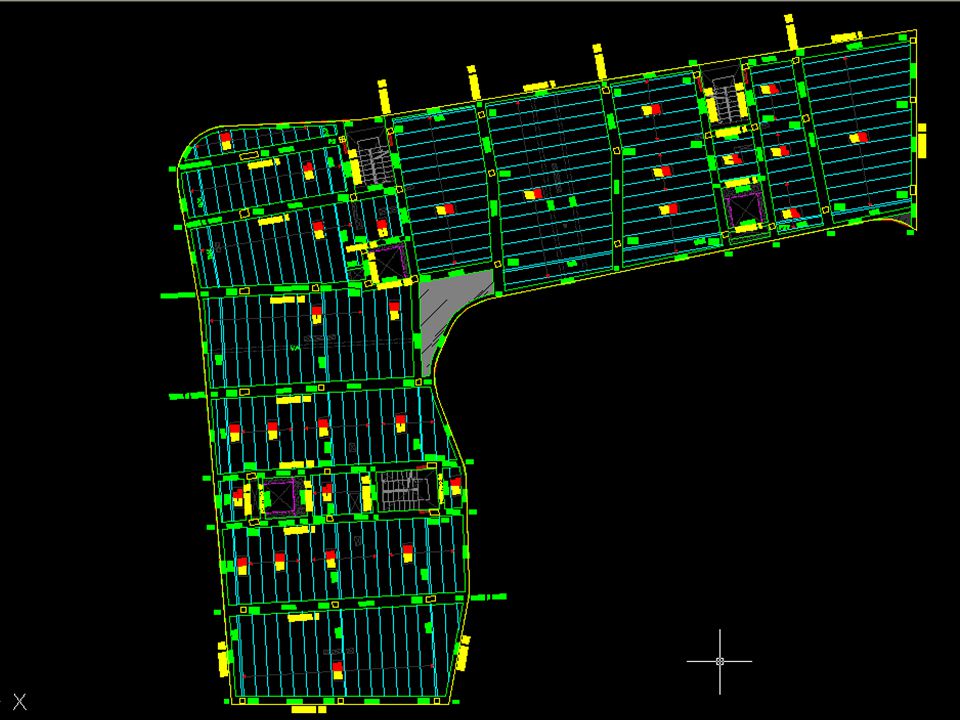

9 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Problemas en el proyecto Entramado de vigas. Viguetas de longitudes diferentes. Grandes dificultades de ejecución

10 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

11 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

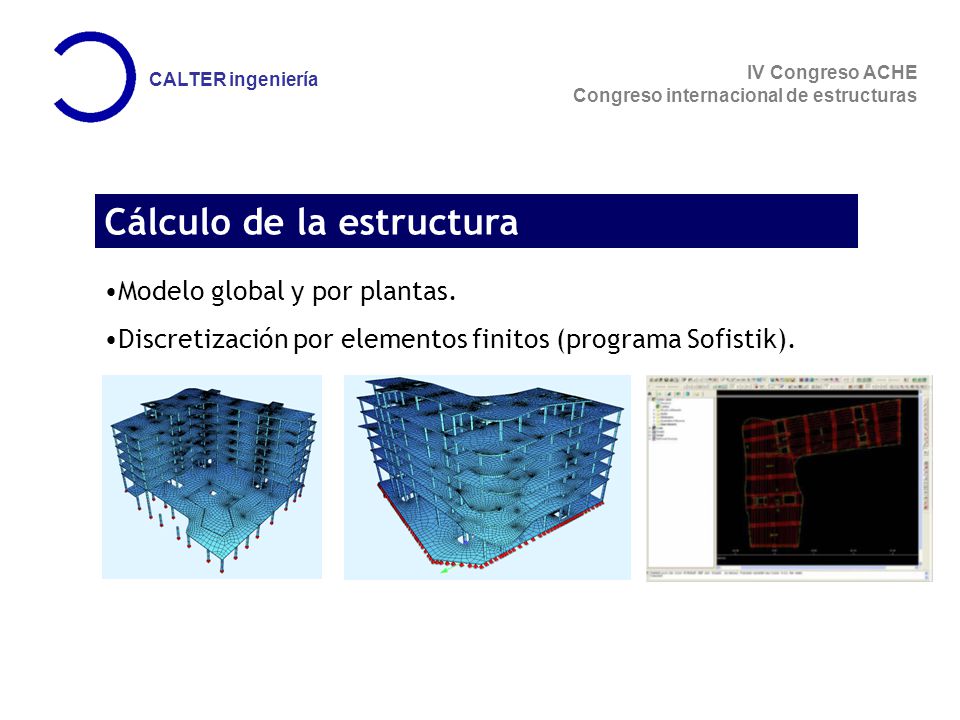

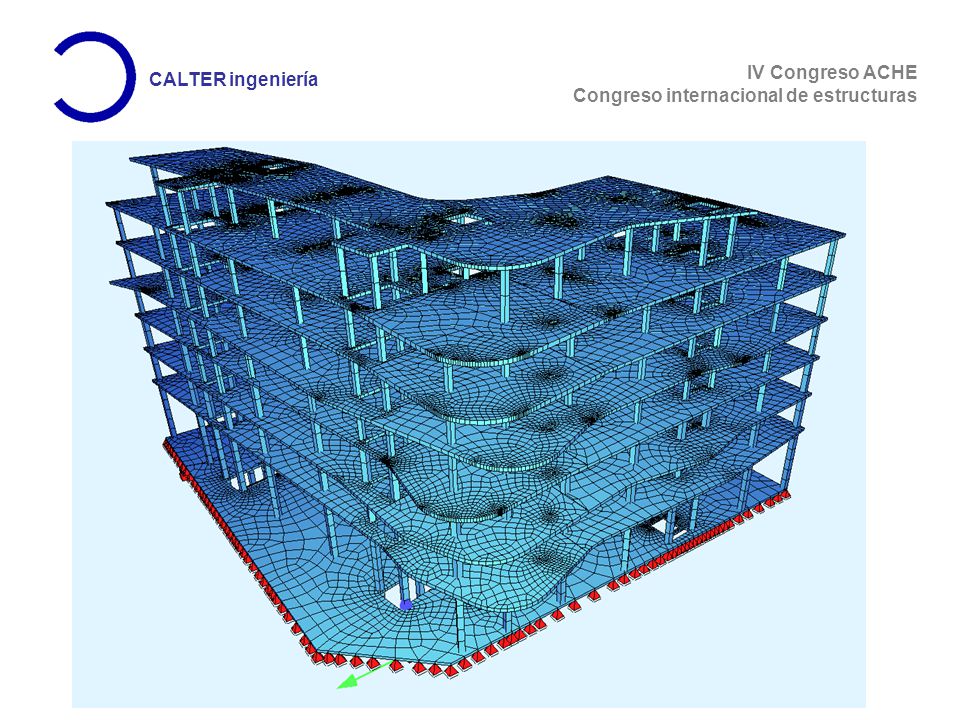

12 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Cálculo de la estructura Modelo global y por plantas. Discretización por elementos finitos (programa Sofistik).

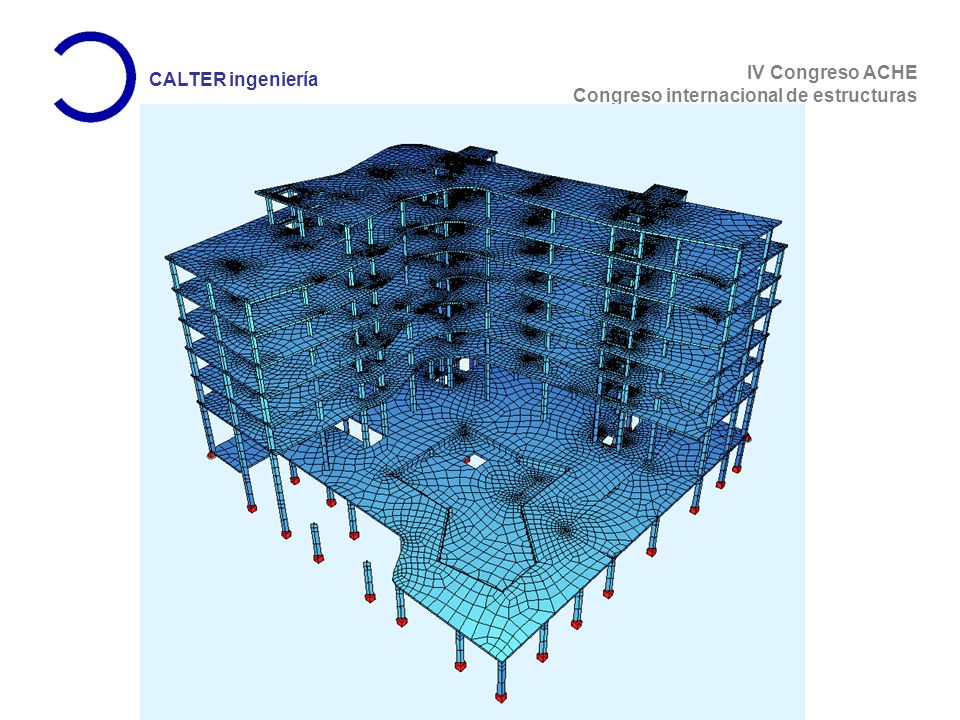

13 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

14 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

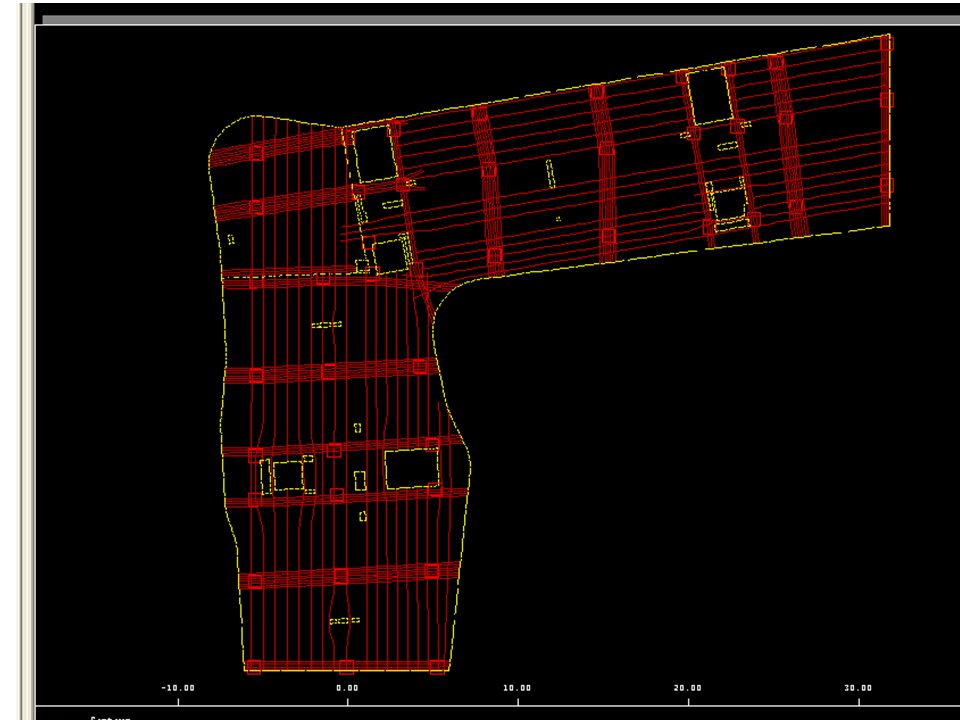

15 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

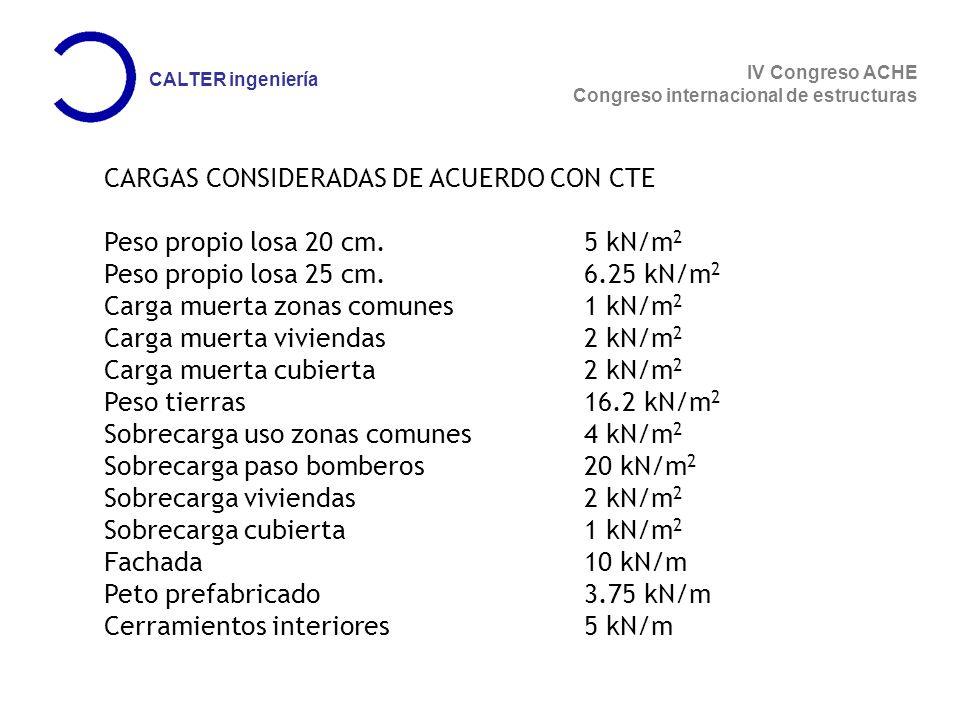

16 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería CARGAS CONSIDERADAS DE ACUERDO CON CTE Peso propio losa 20 cm. 5 kN/m 2 Peso propio losa 25 cm.6.25 kN/m 2 Carga muerta zonas comunes1 kN/m 2 Carga muerta viviendas2 kN/m 2 Carga muerta cubierta2 kN/m 2 Peso tierras16.2 kN/m 2 Sobrecarga uso zonas comunes4 kN/m 2 Sobrecarga paso bomberos20 kN/m 2 Sobrecarga viviendas2 kN/m 2 Sobrecarga cubierta1 kN/m 2 Fachada10 kN/m Peto prefabricado3.75 kN/m Cerramientos interiores5 kN/m

17 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería COMPROBACIONES DE CÁLCULO Vacío. Acciones cuasipermanentes Acciones frecuentes LIMITACIONES Tracción máxima f ctm =0.30f ck 2/3 (frecuentes) Compresión máxima 0.6f ck (0.45f ck en acciones permanentes)

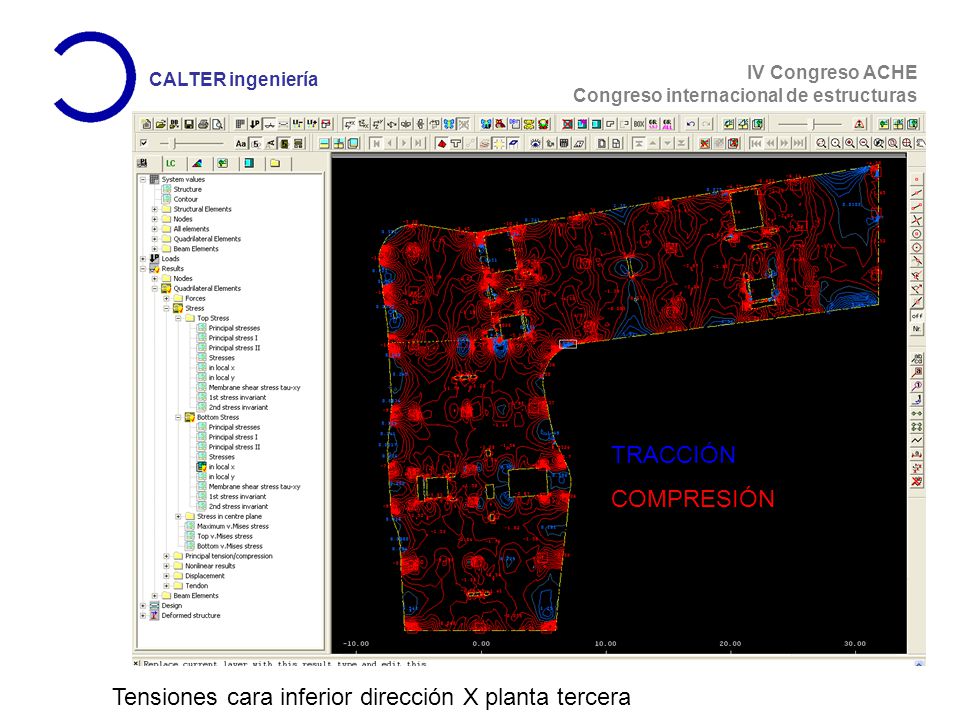

18 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería TRACCIÓN COMPRESIÓN Tensiones cara inferior dirección X planta tercera

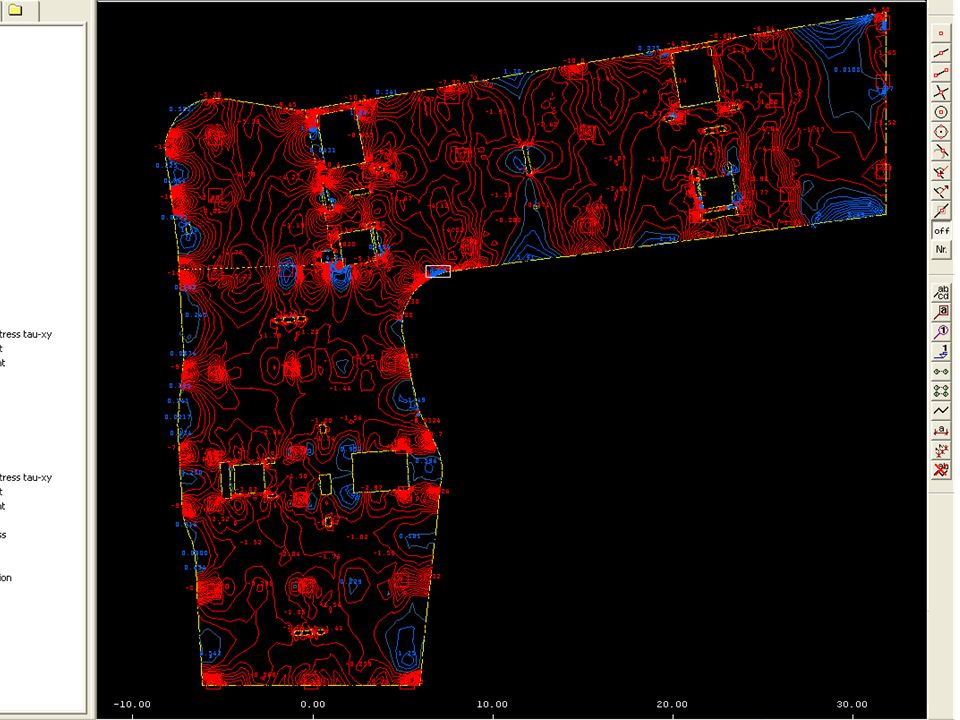

19 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

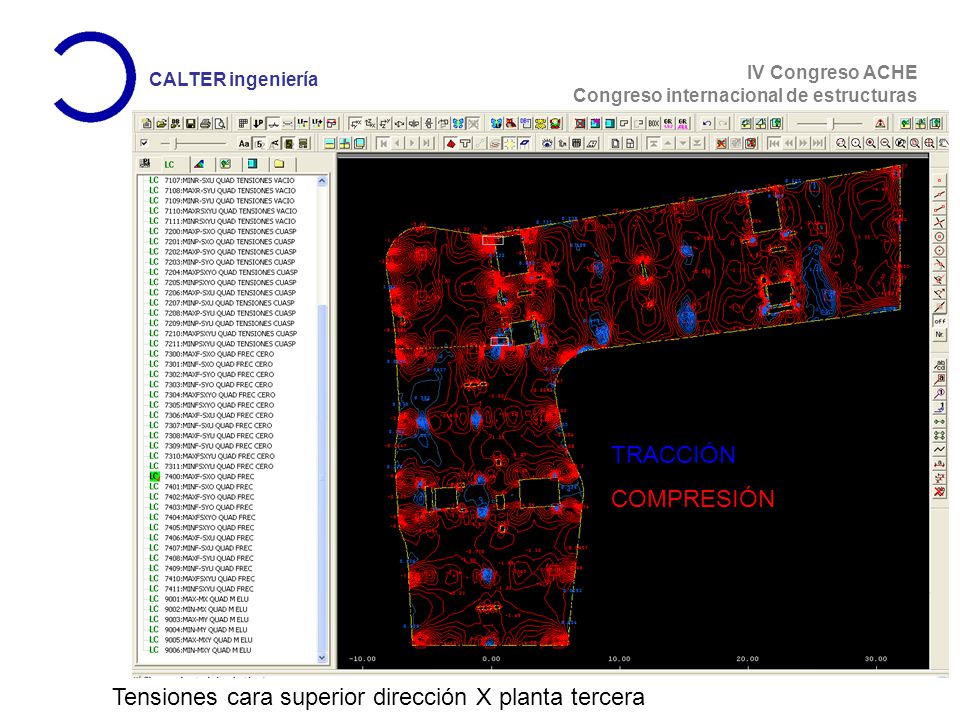

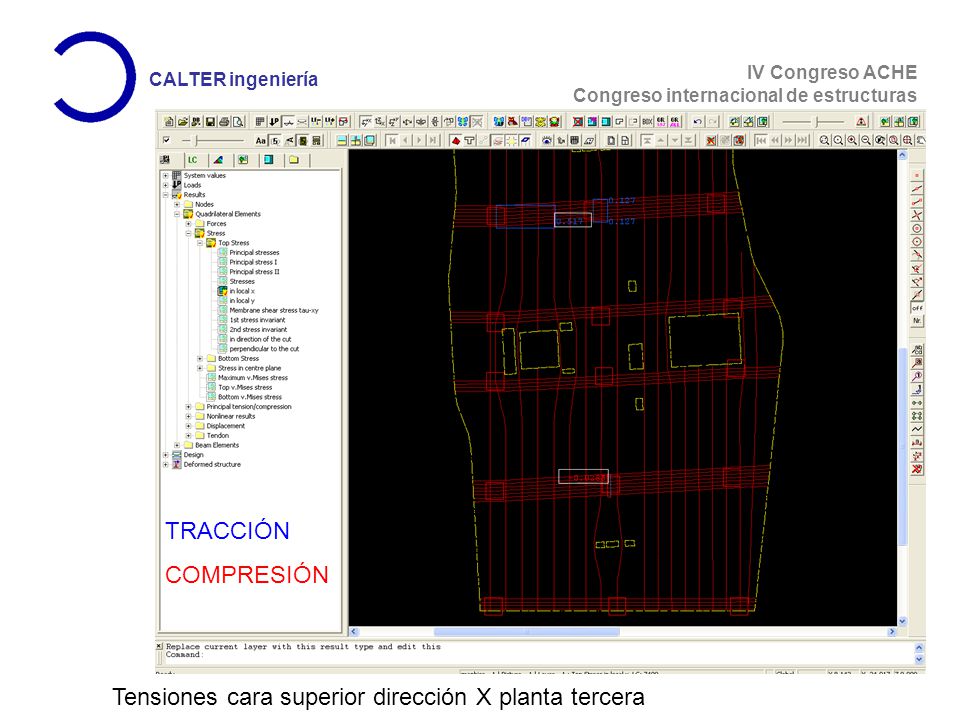

20 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería TRACCIÓN COMPRESIÓN Tensiones cara superior dirección X planta tercera

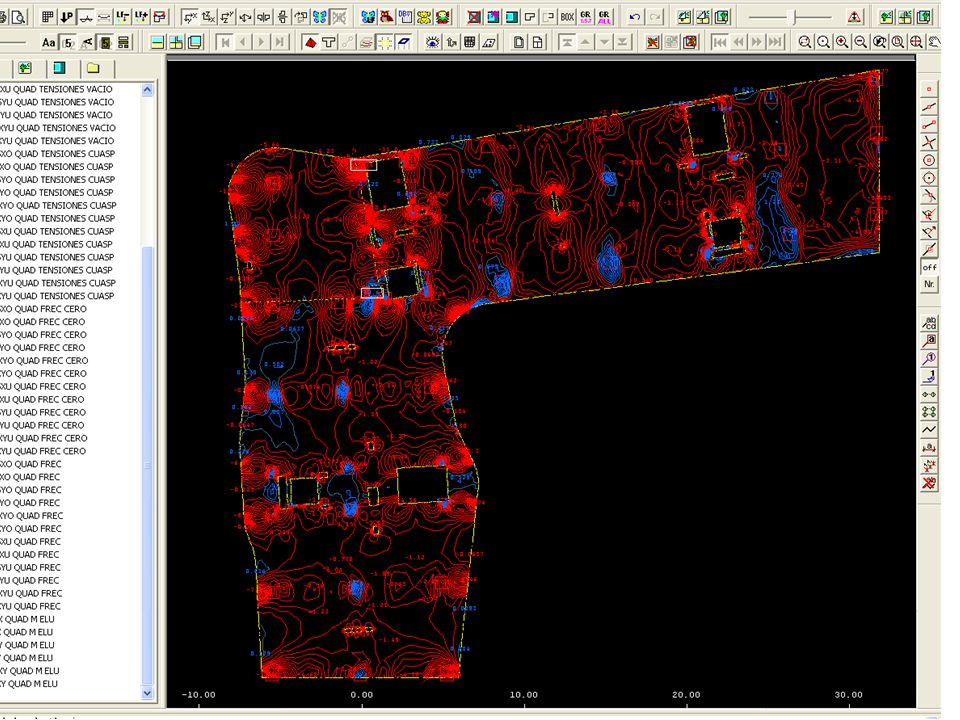

21 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

22 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería TRACCIÓN COMPRESIÓN Tensiones cara superior dirección X planta tercera

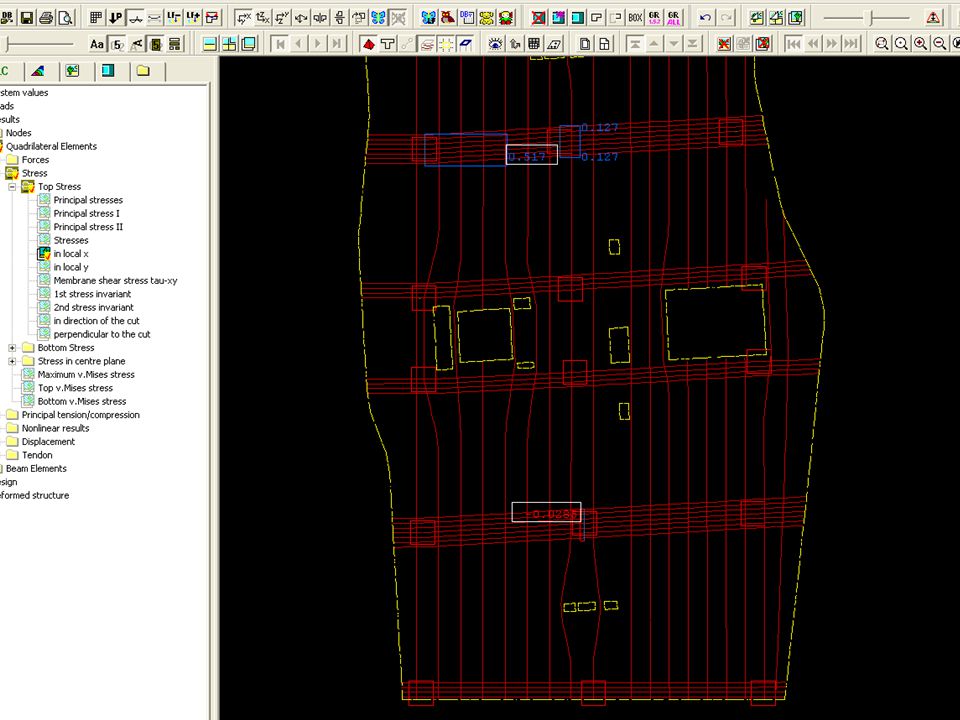

23 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

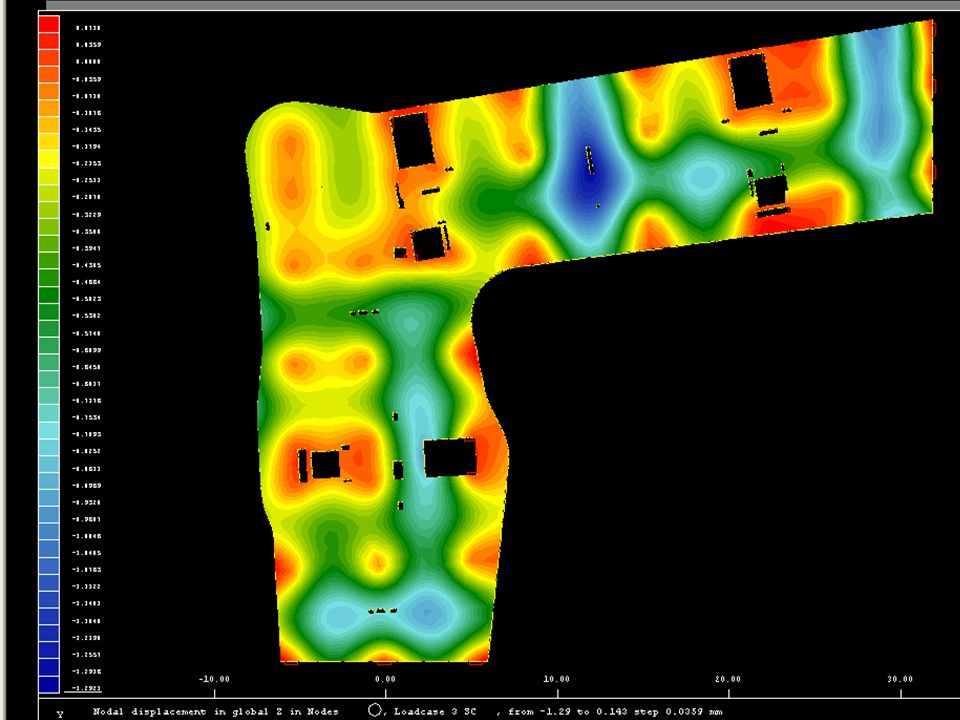

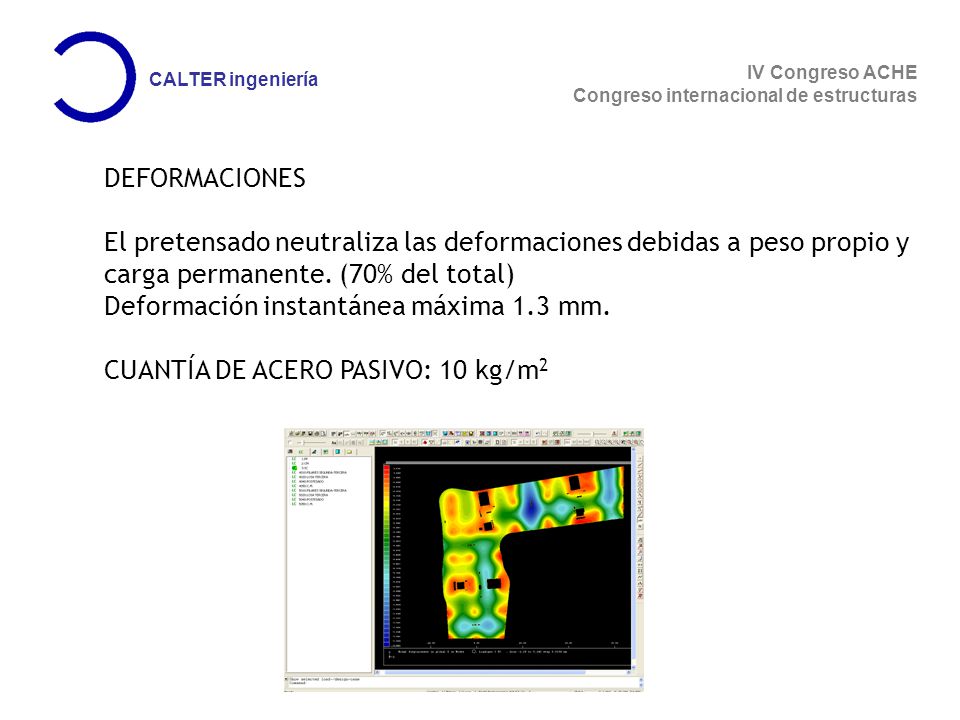

24 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería DEFORMACIONES El pretensado neutraliza las deformaciones debidas a peso propio y carga permanente. (70% del total) Deformación instantánea máxima 1.3 mm. CUANTÍA DE ACERO PASIVO: 10 kg/m 2

25 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

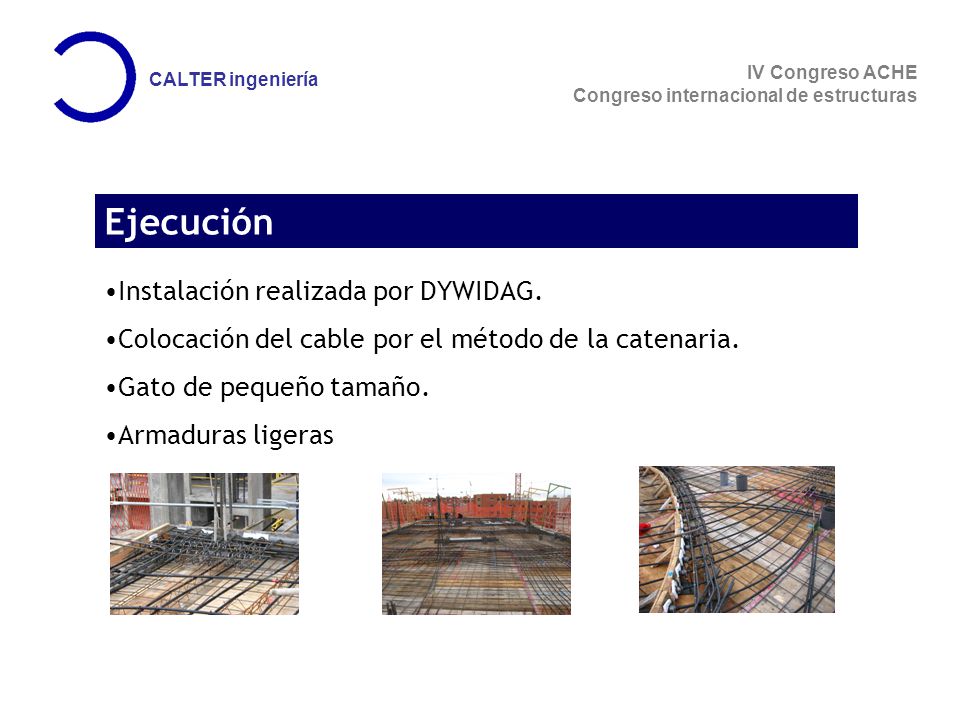

26 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Ejecución Instalación realizada por DYWIDAG. Colocación del cable por el método de la catenaria. Gato de pequeño tamaño. Armaduras ligeras

27 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

28 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

29 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería

30 IV Congreso ACHE Congreso internacional de estructuras CALTER ingeniería Otras aplicaciones Vivienda unifamiliar de dos plantas. Reducción de cantos y forjados planos.
