CARGA: Fuerza aplicada Aplicada desde el exterior Fuerza externa.

Presentación del tema: "CARGA: Fuerza aplicada Aplicada desde el exterior Fuerza externa."— Transcripción de la presentación:

1

2 CARGA: Fuerza aplicada Aplicada desde el exterior Fuerza externa

3 Sobre toda estructura actuan siempre distintos tipos de cargas (Siempre son fuerzas externas)
Cargas vivas / Cargas muertas (según su constancia) Peso (carga gravitaria constante e ineludible) Cargas incidentales Viento Terremoto Cargas ocultas Expansión térmica Asentamiento

4 PESO [GRAVEDAD]

5 VIENTO

6

7 El Triangulo como figura geométricamente rígida
Marco rectangular con uniones articuladas Marco triangular con uniones articuladas Su rigidez depende de la unión (no rotación) Colapsa sin afectar la integridad de sus partes Su rigidez no depende de la unión La integridad de sus partes impide el colapso El Triangulo como figura geométricamente rígida

8 TERREMOTO

9 EXPANSIÓN TÉRMICA

10 ASENTAMIENTO

11 Toda carga actuante impone un efecto en el material del cuerpo sobre el que actua. A este efecto de la carga en el material lo llamamos esfuerzo (stress) Existen fundamentalmente dos tipos de esfuerzo: TENSIÓN COMPRESIÓN Y combinaciones de éstos dos: CORTANTE MOMENTO (VUELCO Y ROTACIÓN) TORSIÓN

12 El esfuerzo de tensión se produce cuando el material se ve sujeto a la acción de dos fuerzas coaxiales divergentes Este esfuerzo persigue una deformación específica: estiramiento. El aumento en longitud producto del estiramiento impone una reducción en el espesor del cuerpo porque la materia no se crea (modulo de Young) TENSIÓN

13 TENSIÓN

14 El esfuerzo de compresión se produce cuando el material se ve sujeto a la acción de dos fuerzas coaxiales convergentes Este esfuerzo persigue una deformación específica: aplastamiento. La reducción en longitud producto del aplastamiento impone un aumento en el espesor del cuerpo porque la materia no se destruye. COMPRESIÓN

15 COMPRESIÓN

16 El esfuerzo cortante se establece cuando el material se enfrenta a dos fuerzas opuestas en dirección separadas entre sí una mínima distancia. CORTANTE [SHEAR]

17 CORTANTE [SHEAR]

18 MOMENTO El esfuerzo de momento combina tension y compresión
El esfuerzo de momento se establece cuando el material se enfrenta a dos fuerzas opuestas en dirección separadas entre sí por una distancia [X] La distancia entre las fuerzas es El brazo de momento (palanca) A esta combinación de fuerzas se le conoce como par de giro [turning couple] M = F(X) MOMENTO

19 MOMENTO

20 MOMENTO

21 El esfuerzo de torque se produce cuando el material se ve sujeto a la acción de dos par de giros opuestos actuando simultáneos en torno a su eje. Este esfuerzo persigue una deformación específica: torsión Cuando un cuerpo tuerce el mismo rota en torno a su propio eje TORQUE

22 TORQUE

23 Existen sin embargo, varios comportamientos de la deformación:
Toda carga actuante impone un efecto en el material del cuerpo sobre el que actua. A este efecto de la carga en el material lo llamamos esfuerzo (stress) Todo esfuerzo siempre persigue (no necesariamente consigue) una deformación específica para ese tipo de esfuerzo. Las deformación de un cuerpo siempre supone la perdida (o cambio) de su forma. No hay sino un sólo tipo de deformación. Existen sin embargo, varios comportamientos de la deformación: ELÁSTICO PLÁSTICO RIGIDO DURO BLANDO Estos comportamientos se manifiestan en cualquier material en mayor o menor grado y pueden operar de manera combinada.

24 ELÁSTICO

25 PLÁSTICO

26 RÍGIDO

27 DURO

28 BLANDO

29

30

31 EQUILIBRIO DE TRASLACIÓN
VERTICAL HORIZONTAL EQUILIBRIO DE TRASLACIÓN

32 EQUILIBRIO DE ROTACIÓN

33 PAR DE GIRO La distancia entre las fuerzas es
El brazo de momento (palanca) El esfuerzo de momento se establece cuando el material se enfrenta a dos fuerzas opuestas en dirección separadas entre sí por una distancia [X] A esta combinación de fuerzas se le conoce como par de giro [turning couple] PAR DE GIRO

34

35

36

37

38

39

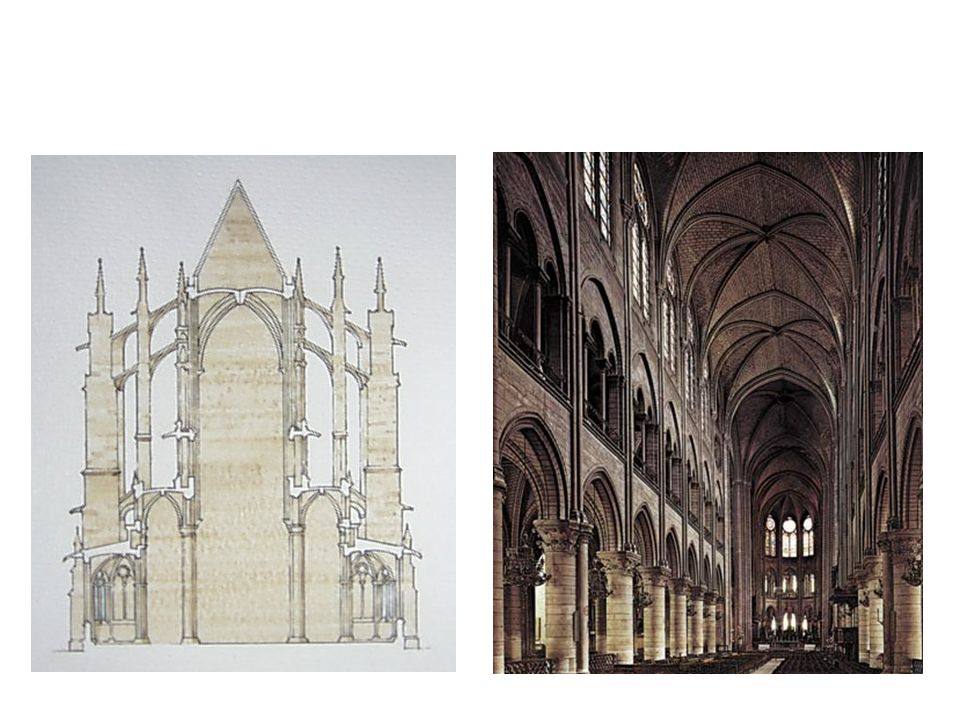

40 Transferencia / Reducción de empuje lateral y vuelco en catedral gótica

41

42

43 Estructura contra apoyada
La estabilidad del conjunto contra apoyado, se basa en la cancelación de fuerzas simétricamente opuestas. Se trata de dos debilidades que se apoyan mutuamente. La carga (peso) inicial se divide en partes iguales que se transfieren diagonalmente a los extremos, en este punto la fuerza actua en sus vectores vertical y horizontal, cada uno de todavía menor magnitud. Estructura contra apoyada

44 Estructura contra apoyada
Anclar los extremos Amarrar los extremos (elemento tensor) En aquellos casos en los que las fuerzas actuantes, exceden las reacciones máximas, (generalmente empuje horizontal) el colapso de la estructura ocurre ante el desplazamiento de los extremos y la rotación del angulo en la unión de los elementos contra apoyados Rigidizar la unión (asegurarla indeformable)

45 El Triangulo como figura geométricamente rígida
Marco rectangular con uniones articuladas Marco triangular con uniones articuladas Su rigidez depende de la unión (no rotación) Colapsa sin afectar la integridad de sus partes Su rigidez no depende de la unión La integridad de sus partes impide el colapso El Triangulo como figura geométricamente rígida

46

47

48

49

50

51

52 Estructura contra apoyada
Diagrama de fuerzas en cercha de par y nudillo

53

54 Arcos: [estructura contra apoyada]
El arco efectivamente se trata igualmente de una estructura contra apoyada cuyos elementos se componen de partes operando en compresión. . Para que se considere un arco, debe tener los componentes aquí ilustrados, en esta misma disposición y transferir las cargas y manejar los esfuerzos, tal como en este caso. La forma no es importante

55 Cancelación del Empuje lateral

56 Cancelación del Empuje lateral

57 Tipos de Arcos MEDIOPUNTO PERALTADO REBAJADO HERRADURA TUDOR CARPANEL Mientras que la forma (geometría) del arco no es lo que lo define propiamente, la forma es el recurso que se emplea para identificar los distintos tipos de arcos y clasificarlos OJIVAL ANGULAR [TRUNCADO] PLANO

58

59 Variaciones espaciales del arco
El arco queda definido entonces por sus componentes y su manera de transferir cargas y manejar esfuerzos La cúpula es un arco rotado en el espacio, con todas las implicaciones estáticas que ello supone La bóveda es un arco proyectado en el espacio, con todas las implicaciones estáticas que ello supone

60 Combinaciones La cúpula se combina con tambor y pechinas sobre cuatro arcos independientes La bóveda de crucería cancela el empuje lateral de la bóveda de medio cañon

61

62 Falsos ejemplos

63 Falsos ejemplos

64 Falsos ejemplos

65 Falsos ejemplos

66

67

68 Sistema Arquitrabado [poste y dintel]
El pórtico se compone de un elemento horizontal (dintel) apoyado sobre dos elementos verticales (postes). El dintel opera como una viga elemento estructural que transfiere cargas perpendiculares a su eje sujeto a esfuerzo de flexión Los postes constituyen columnas Elemento estructural que transfiere cargas a lo largo de su eje sujeto a esfuerzo de compresión DINTEL [VIGA] POSTE [COLUMNA] POSTE [COLUMNA] PORTICO TÍPICO Sistema Arquitrabado [poste y dintel]

69 Sistema Arquitrabado PORTICO ARTICULADO PORTICO RÍGIDO
El esfuerzo es cero a todo lo largo del eje neutro de la viga En un portico rígido se alternan/invierten los esfuerzos conforme se alterna la curvatura de deformación El esfuerzo es cero cuando cambia la curva (inflexión) En un portico articulado se manifiesta compresión en la cara superior y tensión en la cara inferior de la viga PORTICO ARTICULADO PORTICO RÍGIDO Sistema Arquitrabado

70 Sistema Arquitrabado PORTICO RÍGIDO SIMPLE PORTICO RÍGIDO COMPUESTO
En un portico rígido se alternan/invierten los esfuerzos conforme se alterna la curvatura de deformación El esfuerzo es cero cuando cambia la curva (inflexión) PORTICO RÍGIDO COMPUESTO Sistema Arquitrabado

71 MOMENTO FLEXOR El esfuerzo de momento combina tension y compresión
El esfuerzo de momento se establece cuando el material se enfrenta a dos fuerzas opuestas en dirección separadas entre sí por una distancia [X] La distancia entre las fuerzas es El brazo de momento (palanca) A esta combinación de fuerzas se le conoce como par de giro [turning couple] M = F(X) MOMENTO FLEXOR

72 La viga antepone su integridad al momento actuante, que no puede rotar su mitades, haciéndola flexar. El momento de inercia se establece a partir de la combinación de esfuerzos que suponen la reacción a la compresión (tope de viga) con la reacción a la tensión (fondo de viga) separadas ellas por la altura (peralto) de la viga. El peralto de la viga es entonces el brazo del momento resistente (inercia) y como tal, es determinante de la resistencia de la viga. MOMENTO DE INERCIA

73 CORTANTE Y MOMENTO EN VIGAS

74 El sistema arquitrabado generalmente opera en camadas (“layers”) se disponen elementos cada vez mas livianos y numeroso sobre los mas pesados, alternando su orientación Este procedimiento permite ir reduciendo el tamaño del hueco a techar que igualmente invierte su orientación en cada camada. Sistema Arquitrabado

75 Viguería en madera

76 Viguería en hormigón

77 Viguería en acero

78 Las losas en un sentido (one way slab) operan como un portico proyectado en el espacio (con todas sus connotaciones estáticas y espaciales). Las losas en un sentido se suspenden a través de la distancia mas corta de un espacio triangular, sostenidas de dos lineas de apoyo, que pueden ser una pared de carga o bien una viga maestra. Opera similar a una lona suspendida entre dos cables (lineas de apoyo) Su deformación también es similar El comportamiento de la losa en un sentido, permite entenderla también como una sucesión de vigas muy proximas entre sí Losas en un sentido

79 Losas en un sentido

80 Las losas en dos sentidos (two way slab) operan como un cruce bidireccional de vigas en secuencia. Requieren para su disposición un modulo estructural cuadrado (que no prefiera dirección alguna) y cuatro lineas de apoyo. Las losas en dos sentidos resultan mucho mas resistentes que las de un solo sentido. Su deformación es muy inferior, lo que se traduce a mayores luces, menores peraltos o mayores resistencias, conforme mejor convenga. Opera similar a una lona suspendida entre cuatro cables (lineas de apoyo) Su deformación también es similar Losas en dos sentidos

81 Losas en dos sentidos

82 Las losas en dos sentidos, se comportan como una entramada de vigas que se intersectan en direcciones perpendiculares. Este particular arreglo asocia cada viga con aquellas que les resultan inmediatas, y se ayudan entre sí. De ahí se deriva su particular resistencia. Se puede construir una combinación de vigas literalmente igual al modelo comparativo. (entramada perpendicular) Se le conoce como armadura espacial (space frame). De gran resistencia y rigidez. La resistencia del conjunto es en efecto, mucho mayor que la de un solo individuo. Las losas en un sentido se comportan como una sucesión de vigas paralelas que al fin y al cabo son independientes. Si una de las vigas en la secuencia se ve afectada por una carga particular, viene obligada a resistirla por su cuenta, sin afectar (o verse asistida) por las vigas vecinas. La resistencia del conjunto no es mucho mayor que la de un sólo individuo. Losas en dos sentidos

83 Armaduras espaciales

84 Transferencia de cargas

85

86

87

88

89

90

91

92 El concepto de presión se entiende como la relación entre una carga y la superficie en la que ésta opera. Queda determinada por la ecuación: Fuerza / area De esta manera, a mayor area actuante, menor será la fuerza efectiva o bien, mayor será la fuerza requerida para conseguir un mismo efecto Una carga puede repartirse entre una mayor superficie, consiguiendo así reducir (discipar) su efecto en un material (esfuerzo) Discipación de cargas

93
