1 IDENTIFICACION DE CIRCUITOS ELECTRICOS UNIVERSIDAD NACIONAL DEL SANTA
FACULTAD DE INGENIERIA : ESCUELA DE INGENIERIA AGROINDUSTRIAL CURSO : CIRCUITOS Y MAQUINAS ELECTRICAS VI CICLO SET. 2011 IDENTIFICACION DE CIRCUITOS ELECTRICOS ING° CESAR LOPEZ AGUILAR Docente del Departamento de Energía y Física

2 IDENTIFICAR LOS CIRCUITOS ELECTRICOS PARA LAS SIGUIENTES PROTECCIONES EN INSTALACIONES INTERIORES
INTERRUPTORES TERMOMAGNETICOS PUESTA A TIERRA INTERRUPTORES DIFERENCIALES

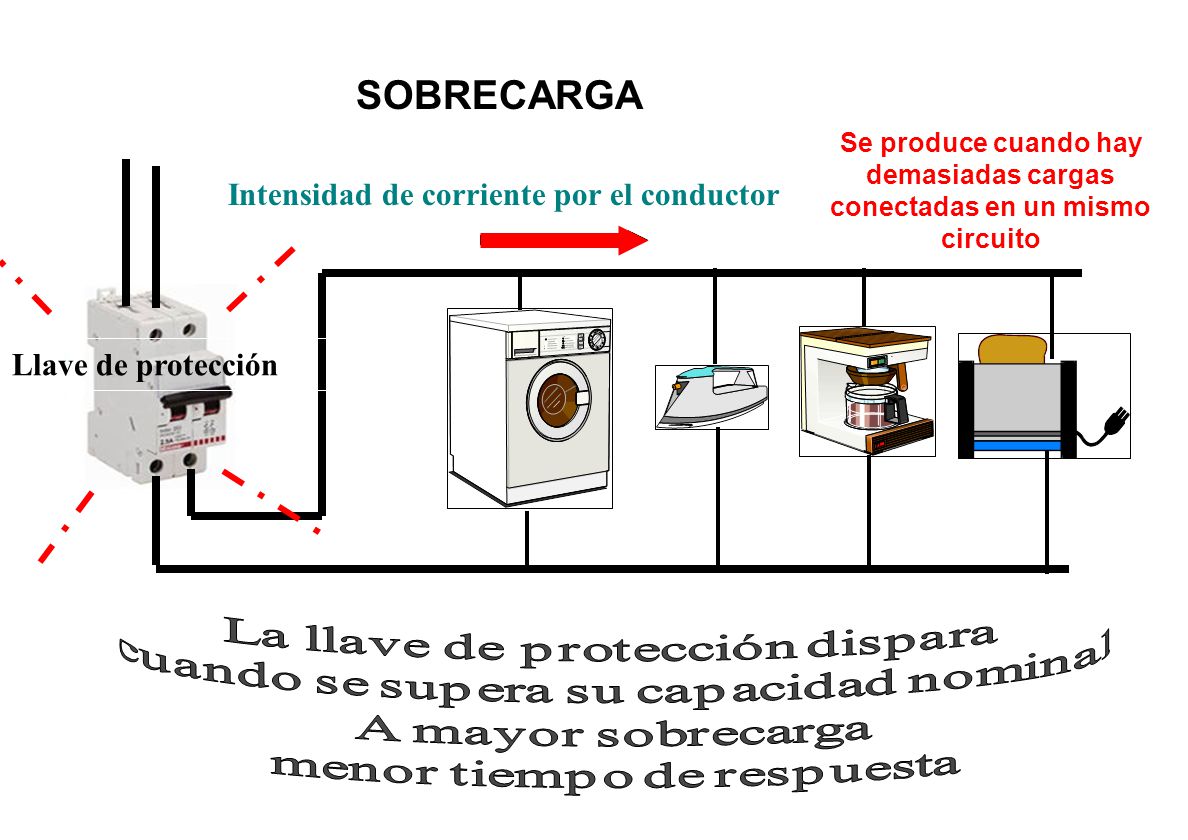

3 SOBRECARGA Intensidad de corriente por el conductor
Se produce cuando hay demasiadas cargas conectadas en un mismo circuito Intensidad de corriente por el conductor Llave de protección La llave de protección dispara cuando se supera su capacidad nominal A mayor sobrecarga menor tiempo de respuesta

4 Se produce ante una falla de conexión que une las dos fases
CORTOCIRCUITO Se produce ante una falla de conexión que une las dos fases Intensidad de corriente por el conductor Llave de protección La llave de protección debe disparar casi instantáneamente

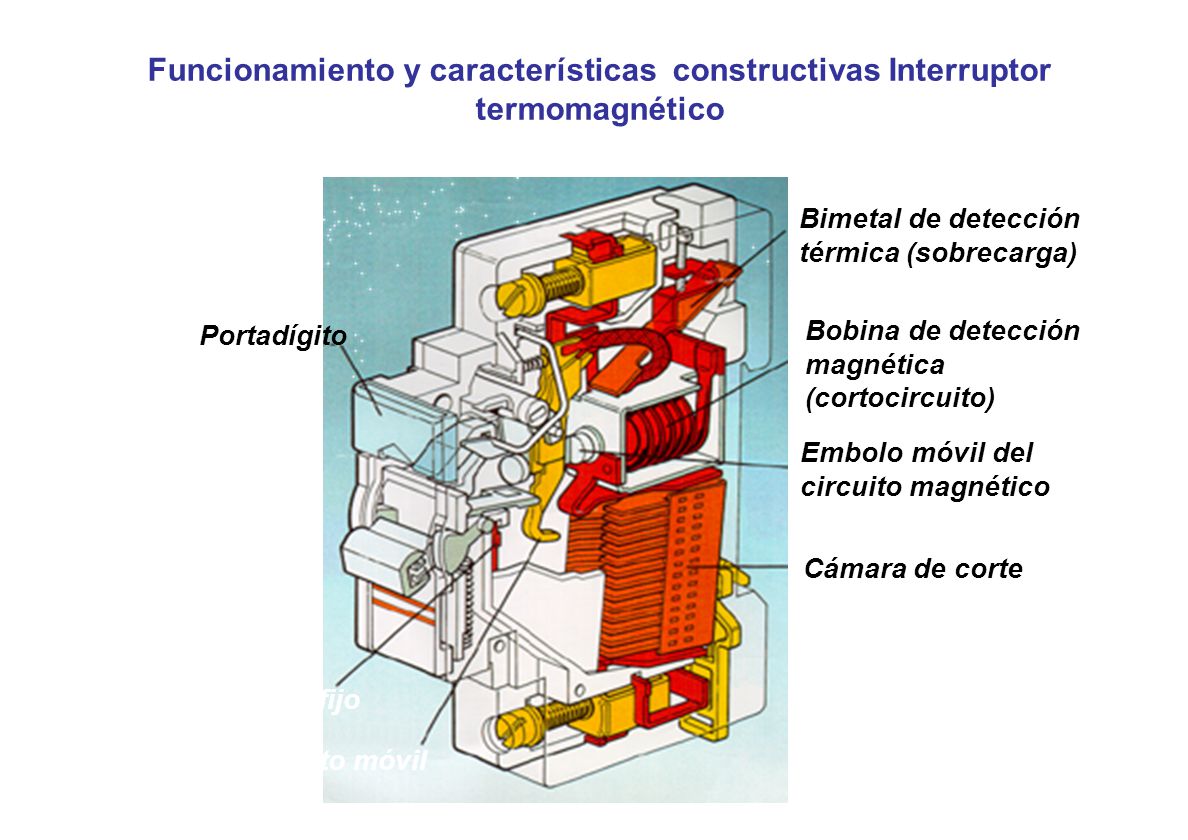

5 Funcionamiento y características constructivas Interruptor termomagnético
Bimetal de detección térmica (sobrecarga) Portadígito Bobina de detección magnética (cortocircuito) Embolo móvil del circuito magnético Cámara de corte Contacto fijo Contacto móvil

6 POZO A TIERRA

7 USUARIO NO PROTEGIDO POR AUSENCIA DEL DIFERENCIAL (Contacto indirecto)

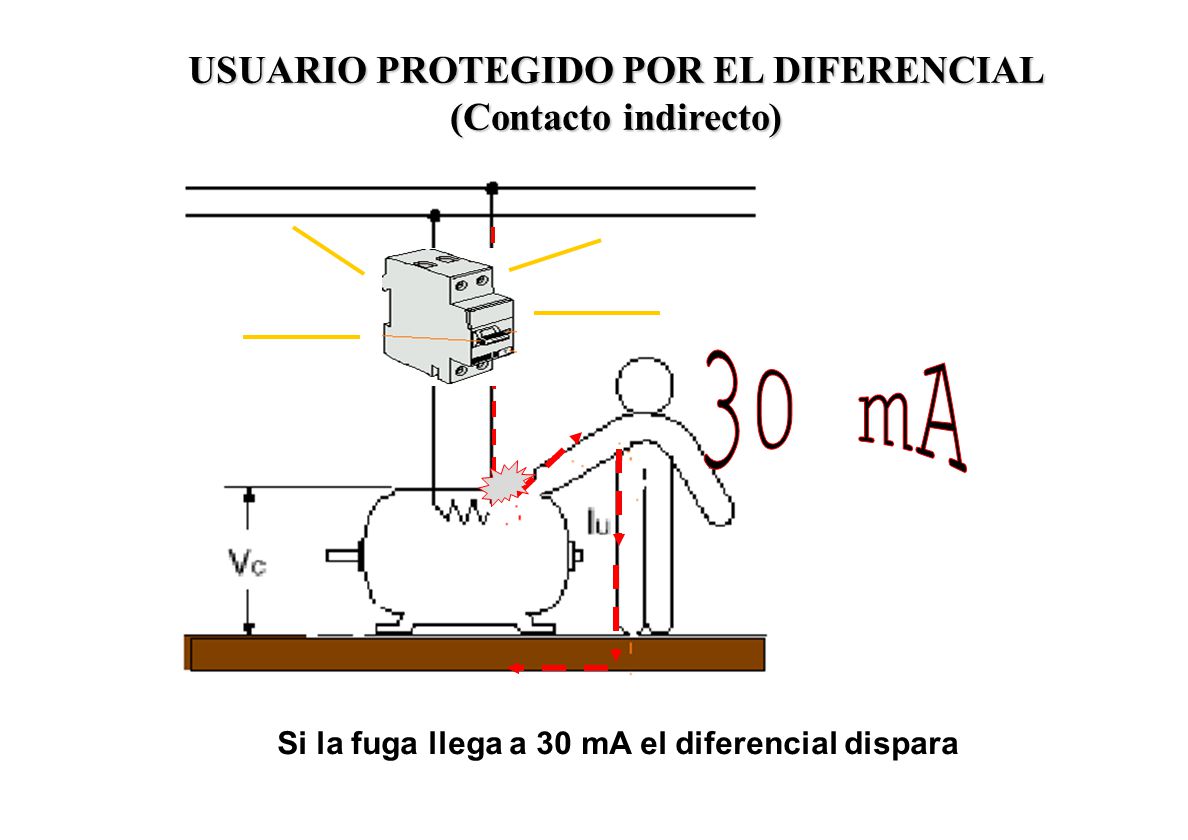

8 USUARIO PROTEGIDO POR EL DIFERENCIAL (Contacto indirecto)
30 mA Si la fuga llega a 30 mA el diferencial dispara

9 ¿Cómo actúa el diferencial?
I I2 If 1 2 Si : If = I1 = I2 el diferencial no actúa Si : If  I1  I2 el diferencial actúa ¿COMO ACTÚA EL DIFERENCIAL? EL INTERRUPTOR DIFERENCIAL ACTÚA POR DIFERENCIAS DE CORRIENTES DE ENTRADA Y DE SALIDA A SU CIRCUITO MAGNÉTICO INTERNO. ESTA FORMADO INTERNAMENTE POR UN TOROIDE DE DETECCIÓN, QUE SENSA PERMANENTEMENTE SI LA CORRIENTE DE ENTRADA ES IGUAL O DISTINTA DE LA CORRIENTE DE SALIDA. SI AMBAS CORRIENTES SON IGUALES, LOS FLUJOS MAGNÉTICOS GENERADOS EN EL TOROIDE SON IGUALES Y SE OPONEN, POR LO QUE LA RESULTANTE ES CERO. SI LAS CORRIENTES SON DIFERENTES (ESTO IMPLICA QUE EXISTE UNA FUGA EN ALGÚN PUNTO DE LA INSTALACIÓN), LOS FLUJOS MAGNÉTICOS EN EL TOROIDE SERÁN DIFERENTES Y HABRÁ UNA RESULTANTE DISTINTA DE CERO. ESTE FLUJO RESULTANTE ES SUFICIENTE PARA ENVIAR UNA SEÑAL INTERNA, QUE HACE ABRIR LOS CONTACTOS DEL DIFERENCIAL, DEJANDO FUERA DE SERVICIO A LA INSTALACIÓN Y SALVANDO LA VIDA DEL USUARIO.

10 Funcionamiento y características constructivas
Relé de alta sensibilidad Resistencia de prueba Señalización de defecto Contacto de Neutro Portadígito Bobina principal Neutro Toroide de detección Bobina principal Fase

11 Protección contra: SOBRETENSIONES: CONSECUENCIAS: QUEMA DE ARTEFACTOS

12 RECORRIDO DE LA CORRIENTE
VIVIENDAS SIN PUESTA A TIERRA SECUNDARIO DEL TRANSFORMADOR RECORRIDO DE LA CORRIENTE R N S T El recorrido es de una fase a neutro: EL VOLTAJE ES 220 V Tierra de la subestación CLIENTE 1 Z1 CLIENTE 2 Z2 220 V 220 V Z1 > Z2 El cliente 1 Tiene mayor carga que el cliente 2 Z1 y Z2 Son las impedancias de las cargas de cada circuito

13 QUE ES LO QUE PASA SI SE DESCONECTA LA LÍNEA NEUTRO DE LA RED??

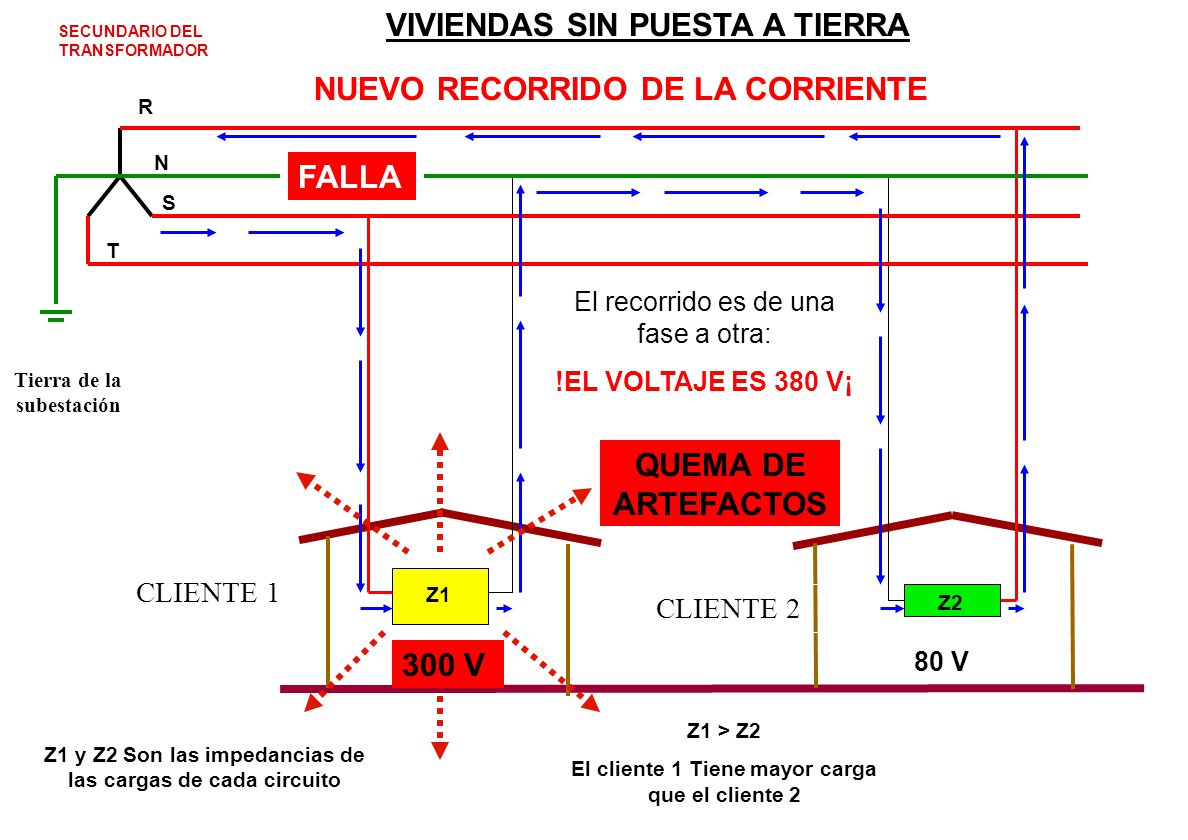

14 VIVIENDAS SIN PUESTA A TIERRA
SECUNDARIO DEL TRANSFORMADOR NUEVO RECORRIDO DE LA CORRIENTE R N FALLA S T El recorrido es de una fase a otra: !EL VOLTAJE ES 380 V¡ Tierra de la subestación 80 V 300 V QUEMA DE ARTEFACTOS CLIENTE 1 Z1 CLIENTE 2 Z2 Z1 > Z2 El cliente 1 Tiene mayor carga que el cliente 2 Z1 y Z2 Son las impedancias de las cargas de cada circuito

15 VIVIENDAS CON PUESTA A TIERRA
SECUNDARIO DEL TRANSFORMADOR NUEVO RECORRIDO DE LA CORRIENTE R N FALLA S T El recorrido es de una fase a tierra: EL VOLTAJE ES 220 V Tierra de la subestación CLIENTE 1 Z1 CLIENTE 2 Z2 220 V 220 V Z1 > Z2 El cliente 1 Tiene mayor carga que el cliente 2 Z1 y Z2 Son las impedancias de las cargas de cada circuito

16 VIVIENDAS CON PUESTA A TIERRA y PROTECCION DIFERENCIAL
VARIACION DEL NUEVO RECORRIDO DE LA CORRIENTE R N FALLA S T SECUNDARIO DEL TRANSFORMADOR LA PUESTA A TIERRA CUBRE LA SOBRE TENSION Y ATENUA LA PERDIDA DEL NEUTRO Tierra de la subestación El recorrido es de una fase a tierra: EL DIFERENCIAL LO DETECTA Y CORTA EL SERVICIO PROTEGIENDO AL CLIENTE DIFERENCIAL DEL CLIENTE CLIENTE 1 Z1 220 V

17 FIN

18 FIN
