¿Quién Fabricó Esta Regla de Cálculo? Descripción y Estudio Por J.G. Fernández 2009-05-21.

Presentación del tema: "¿Quién Fabricó Esta Regla de Cálculo? Descripción y Estudio Por J.G. Fernández 2009-05-21."— Transcripción de la presentación:

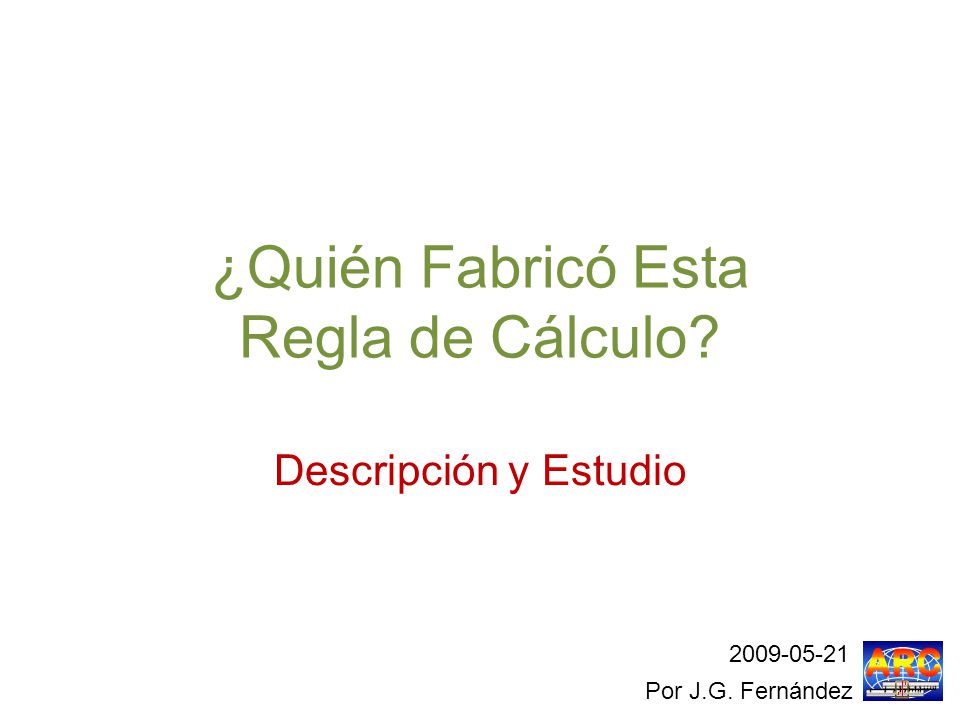

1 ¿Quién Fabricó Esta Regla de Cálculo? Descripción y Estudio Por J.G. Fernández 2009-05-21

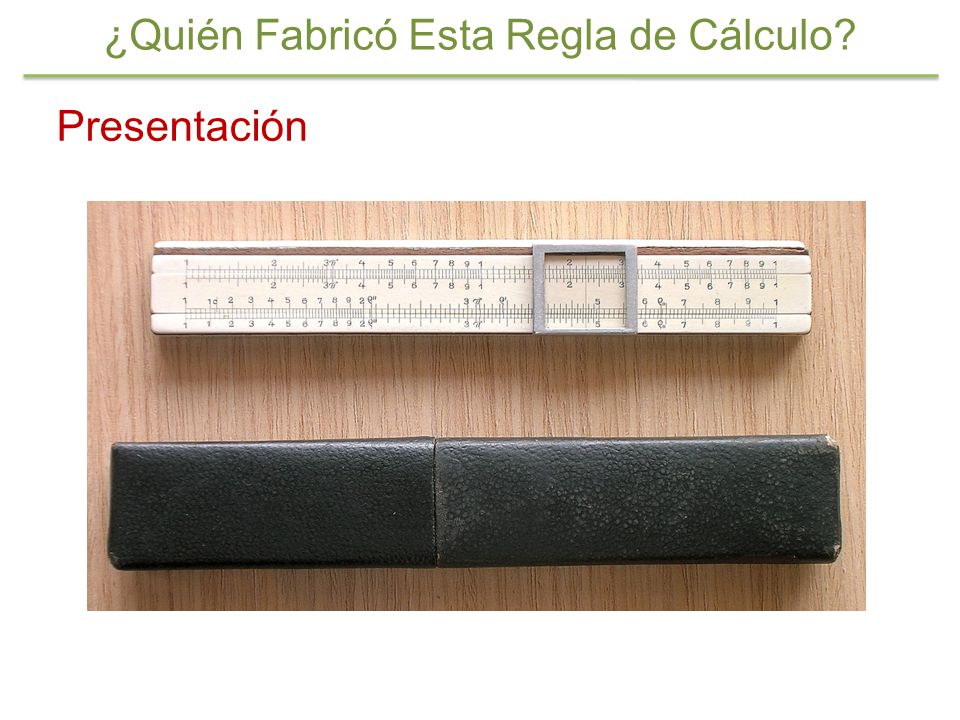

2 ¿Quién Fabricó Esta Regla de Cálculo? Presentación

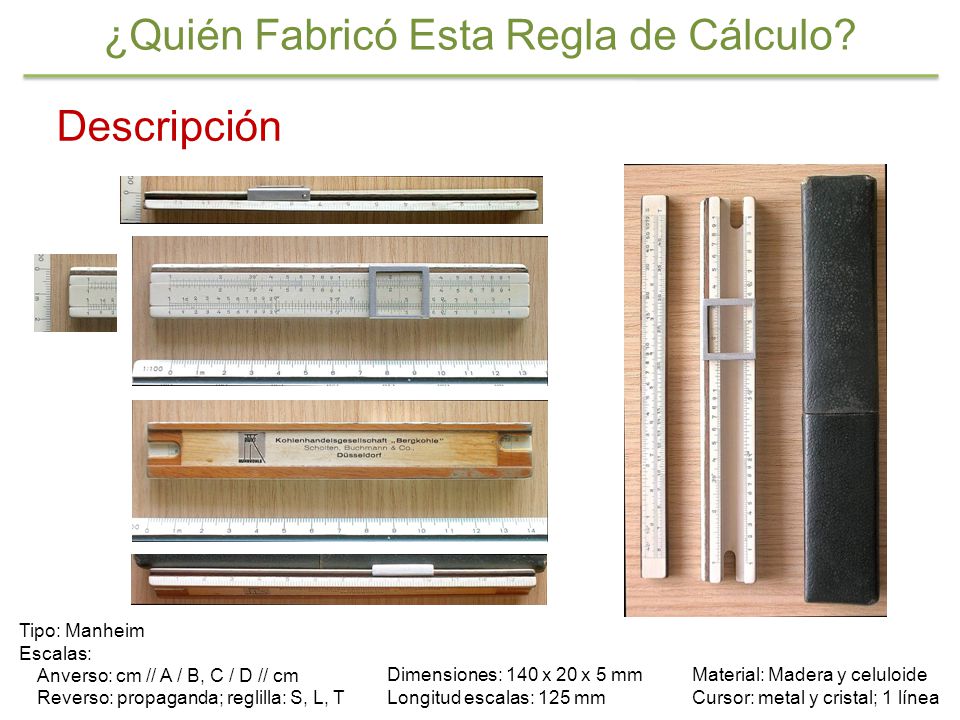

3 ¿Quién Fabricó Esta Regla de Cálculo? Descripción Tipo: Manheim Escalas: Anverso: cm // A / B, C / D // cm Reverso: propaganda; reglilla: S, L, T Dimensiones: 140 x 20 x 5 mm Longitud escalas: 125 mm Material: Madera y celuloide Cursor: metal y cristal; 1 línea

4 ¿Quién Fabricó Esta Regla de Cálculo? Detalles ¿Es posible identificar el fabricante por el símbolo PI? La propaganda es de una empresa del carbón de Alemania Marcas PI Escalas A, B Marcas PI Escalas C, D …pero en Alemania el mercado de reglas de cálculo era muy amplio. Este dato no es significativo…

5 ¿Quién Fabricó Esta Regla de Cálculo? Algunos PI distintos Faber CastellMarcSin Marca Tavernier Gravet GraphoplexAristoK + E Incluso un mismo fabricante pudo cambiar el diseño con los años… Pickett Nestler Origen Fotos: www.reglasdecalculo.com

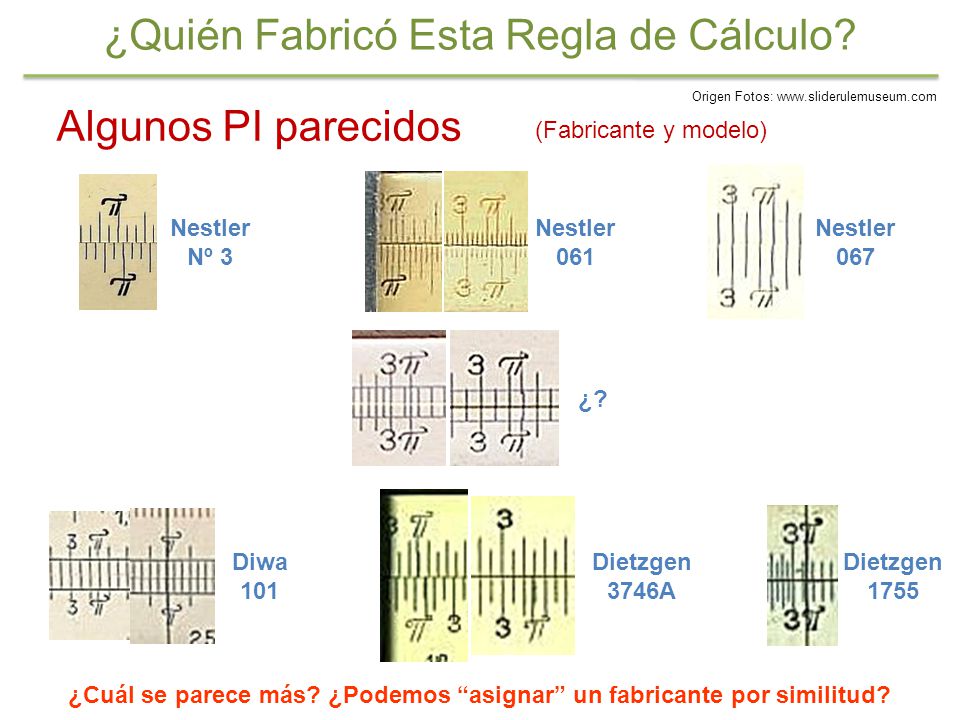

6 ¿Quién Fabricó Esta Regla de Cálculo? Algunos PI parecidos Dietzgen 1755 ¿Cuál se parece más? ¿Podemos “asignar” un fabricante por similitud? Nestler Nº 3 (Fabricante y modelo) Diwa 101 Nestler 061 Nestler 067 Dietzgen 3746A ¿? Origen Fotos: www.sliderulemuseum.com

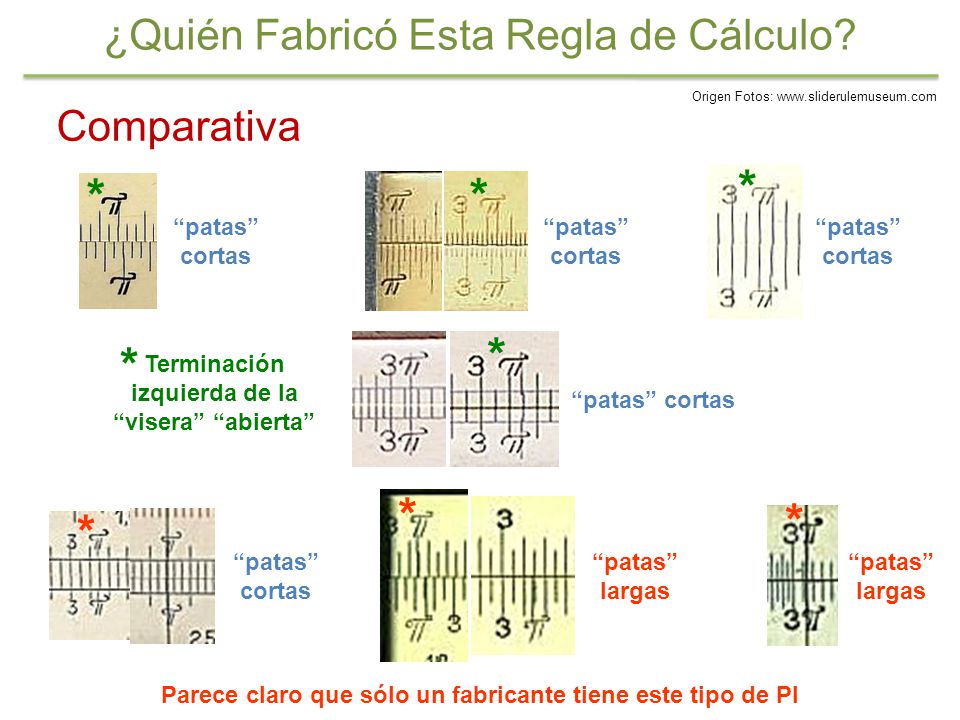

7 ¿Quién Fabricó Esta Regla de Cálculo? Comparativa Parece claro que sólo un fabricante tiene este tipo de PI “patas” cortas Terminación izquierda de la “visera” “abierta” Origen Fotos: www.sliderulemuseum.com “patas” largas “patas” cortas “patas” largas * * * * * * * “patas” cortas *

8 ¿Quién Fabricó Esta Regla de Cálculo? ¡Esta regla de cálculo la fabricó NESTLER! ¿y cómo podríamos saber el modelo? …aunque, curiosamente, las escalas de las tres reglas comparadas de este fabricante carecen de doble línea horizontal como ésta tiene…

9 ¿Quién Fabricó Esta Regla de Cálculo? ¡Hay un número de referencia! Si es fecha ¿Febrero de 1969? ¿Septiembre de 1926? (en el 69 ésta habría sido de plástico) 269 en la reglilla, que parece repetirse en el cuerpo: 2 a la izquierda y 69 a la derecha ¿un número de serie, de modelo, o una fecha? ¿otras Nestler lo llevan? Las que yo tengo no son tan “antiguas” pero Nestler ponía el modelo en el interior del cuerpo… Quizá la fábrica de origen cerró… Quizá fue una “copia”… o una “prueba” ¿alguien tiene algo parecido? 2 269 6 9 (varias fotos para “ver”)

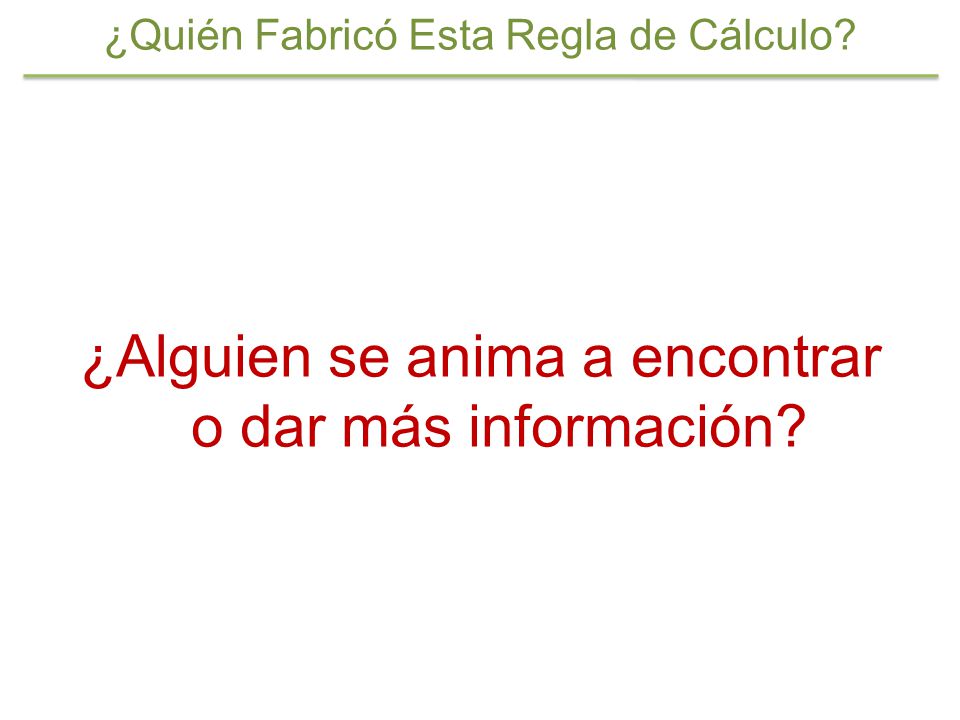

10 ¿Quién Fabricó Esta Regla de Cálculo? ¿Alguien se anima a encontrar o dar más información?
