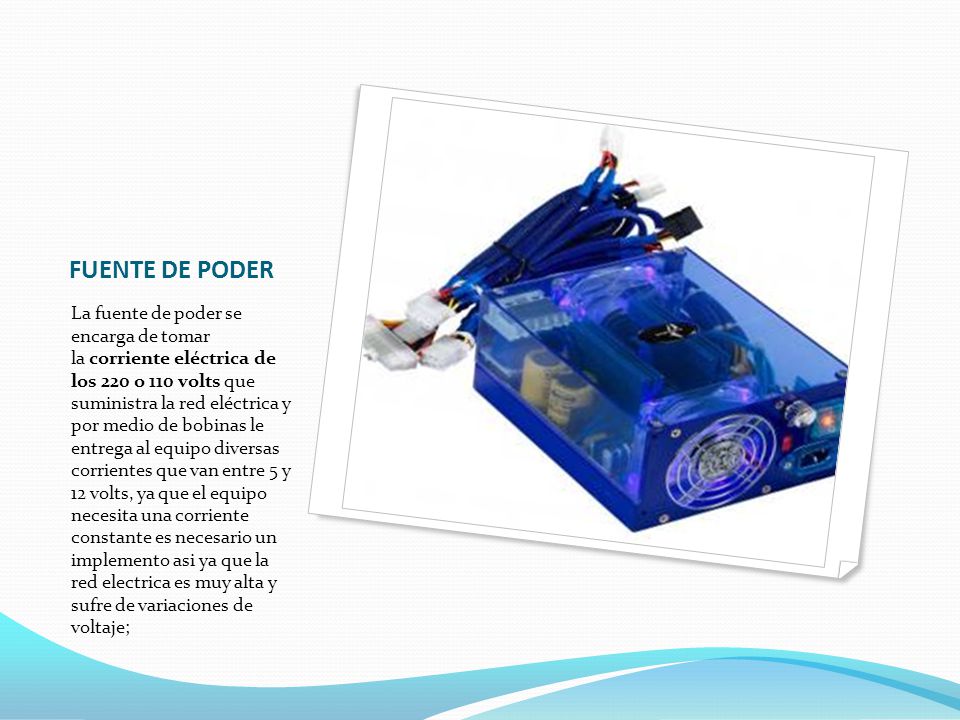

1 FUENTE DE PODER La fuente de poder se encarga de tomar la corriente eléctrica de los 220 o 110 volts que suministra la red eléctrica y por medio de bobinas le entrega al equipo diversas corrientes que van entre 5 y 12 volts, ya que el equipo necesita una corriente constante es necesario un implemento asi ya que la red electrica es muy alta y sufre de variaciones de voltaje;

2 FUENTES DE PODER

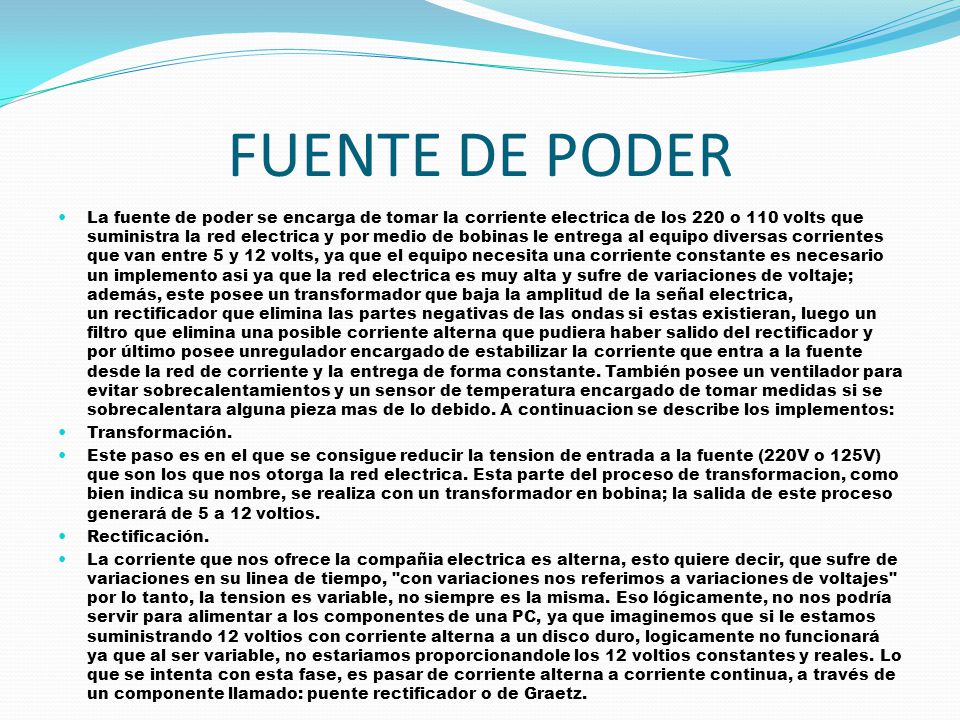

3 FUENTE DE PODER La fuente de poder se encarga de tomar la corriente electrica de los 220 o 110 volts que suministra la red electrica y por medio de bobinas le entrega al equipo diversas corrientes que van entre 5 y 12 volts, ya que el equipo necesita una corriente constante es necesario un implemento asi ya que la red electrica es muy alta y sufre de variaciones de voltaje; además, este posee un transformador que baja la amplitud de la señal electrica, un rectificador que elimina las partes negativas de las ondas si estas existieran, luego un filtro que elimina una posible corriente alterna que pudiera haber salido del rectificador y por último posee unregulador encargado de estabilizar la corriente que entra a la fuente desde la red de corriente y la entrega de forma constante. También posee un ventilador para evitar sobrecalentamientos y un sensor de temperatura encargado de tomar medidas si se sobrecalentara alguna pieza mas de lo debido. A continuacion se describe los implementos: Transformación. Este paso es en el que se consigue reducir la tension de entrada a la fuente (220V o 125V) que son los que nos otorga la red electrica. Esta parte del proceso de transformacion, como bien indica su nombre, se realiza con un transformador en bobina; la salida de este proceso generará de 5 a 12 voltios. Rectificación. La corriente que nos ofrece la compañia electrica es alterna, esto quiere decir, que sufre de variaciones en su linea de tiempo, "con variaciones nos referimos a variaciones de voltajes" por lo tanto, la tension es variable, no siempre es la misma. Eso lógicamente, no nos podría servir para alimentar a los componentes de una PC, ya que imaginemos que si le estamos suministrando 12 voltios con corriente alterna a un disco duro, logicamente no funcionará ya que al ser variable, no estariamos proporcionandole los 12 voltios constantes y reales. Lo que se intenta con esta fase, es pasar de corriente alterna a corriente continua, a través de un componente llamado: puente rectificador o de Graetz.

4 FUENTE DE PODER Y SUS ETAPAS
Transformación. Este paso es en el que se consigue reducir la tension de entrada a la fuente (220V o 125V) que son los que nos otorga la red electrica. Esta parte del proceso de transformacion, como bien indica su nombre, se realiza con un transformador en bobina; la salida de este proceso generará de 5 a 12 voltios. Rectificación. La corriente que nos ofrece la compañia electrica es alterna, esto quiere decir, que sufre de variaciones en su linea de tiempo, "con variaciones nos referimos a variaciones de voltajes" por lo tanto, la tension es variable, no siempre es la misma. Eso lógicamente, no nos podría servir para alimentar a los componentes de una PC, ya que imaginemos que si le estamos suministrando 12 voltios con corriente alterna a un disco duro, logicamente no funcionará ya que al ser variable, no estariamos proporcionandole los 12 voltios constantes y reales. Lo que se intenta con esta fase, es pasar de corriente alterna a corriente continua, a través de un componente llamado: puente rectificador o de Graetz.

5 FUENTE DE PODER Y SUS ETAPAS
Filtrado. Ahora si disponemos de corriente continua, que es lo que importaba, no obstante, aun no nos sirve de nada por que no es constante y no nos serviría para alimentar a ningún circuito. Lo que se hace en esta fase de filtrado, es aplanar al máximo la señal, para que no haya oscilaciones, se consigue con uno o varios condensadores, que retienen la corriente y la dejan pasar lentamente para suavizar la señal, así se logra el efecto deseado. Estabilización. Ya tenemos una señal continua y bastante clara, ahora solo nos falta estabilizarla por completo para que cuando aumenta o descienda la señal de entrada a la fuente, no afecte a la salida de la misma. Esto se consigue con un regulador.

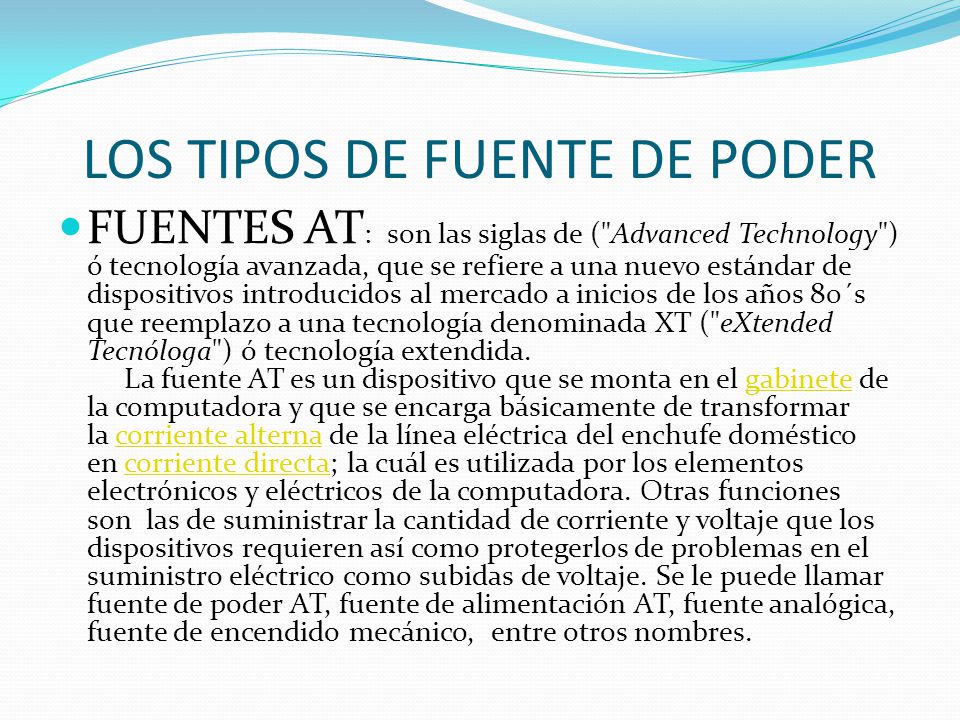

6 LOS TIPOS DE FUENTE DE PODER
FUENTES AT:  son las siglas de ("Advanced Technology") ó tecnología avanzada, que se refiere a una nuevo estándar de dispositivos introducidos al mercado a inicios de los años 80´s que reemplazo a una tecnología denominada XT ("eXtended Tecnóloga") ó tecnología extendida.        La fuente AT es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica del enchufe doméstico en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son  las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. Se le puede llamar fuente de poder AT, fuente de alimentación AT, fuente analógica, fuente de encendido mecánico,  entre otros nombres.

7 FUENTE DE PODER ATX: La conexión a la placa madre es a través de un solo  conector de 20 pines.  Existen dos tipos de conectores. El más grande, sirve para conectar dispositivos como discos  duros, lectores de CD-ROM, grabadoras, dispositivos SCSI, etc.  Los más pequeños son conectores para periféricos que están destinados a alimentar, unidades de disquetes, ventiladores auxiliares, dispositivos Zip, etc.

8 Fuente de Poder Conmutada
Fuente de alimentación universal AC/DC conmutada tipo sobremesa compacta con potencia de 3500mA especialmente diseñada como fuente de ordenadores portátiles o notebooks. Voltaje de entrada de VAC (50/60Hz) y voltaje de salida regulable (15, 16, 18, 19, 20, 22 y 24 VDC). Se suministra con salidas DC de diferentes tipos (hasta 6 conectores diferentes según el conector del dispositivo). Dispone de un enchufe para conectar a la mayoría de formatos mundiales, ya que se suministra con 4 clavijas diferentes. Tamaño de la fuente de 136x70x37mm. Ideal como fuente de alimentación universal para sus dispositivos electrónicos (cámaras digitales, ordenadores, notebooks, etc.). La relación de voltajes y potencias seria de 15/16/18/19/20/22 VDC a 3500 mA y 24 VDC a 3000 mA.

9 TECLADO Un teclado es un periférico que consiste en un sistema de teclas, como las de una máquina de escribir, que te permite introducir datos a un ordenador o dispositivo digital.

10 TECLADO Un teclado es un periférico que consiste en un sistema de teclas, como las de una máquina de escribir, que te permite introducir datos a un ordenador o dispositivo digital.

11 Cuando se presiona un caracter, envía una entrada cifrada al ordenador, que entonces muestra el caracter en la pantalla. El término telclado numérico se refiere al conjunto de teclas con números que hay en el lado derecho de algunos teclados (no a los números en la fila superior, sobre las letras). Los telclados numéricos también se refieren a los números (y a las letras correspondientes) en los teléfonos móviles. Las teclas en los teclados de ordenador se clasifican normalmente como sigue:
