1 Componentes del gabinete
Soporte técnico Componentes del gabinete

2 La computadora Se compone por: Hardware :
Componentes físicos: como componentes internos y externos o dispositivos de entrada y salida Software: Conjunto de programas que permiten el funcionamiento del hardware.

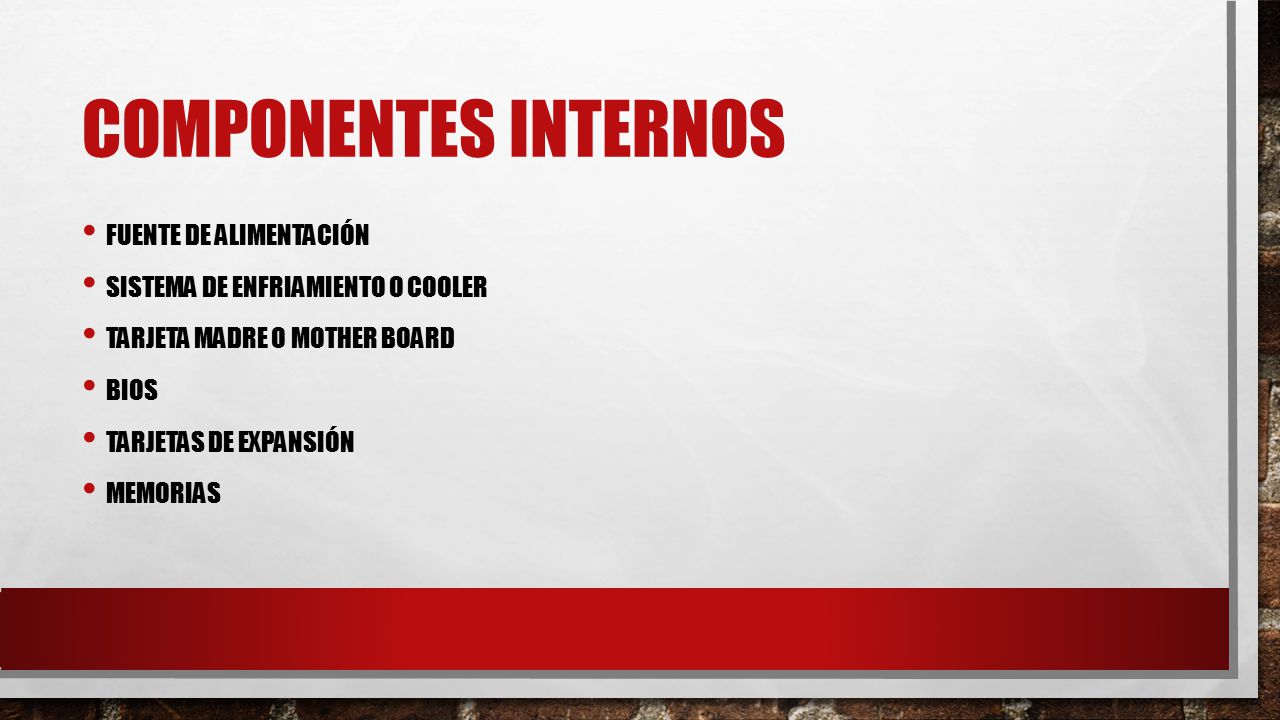

3 Componentes internos Fuente de alimentación
Sistema de enfriamiento o cooler Tarjeta madre o mother board Bios Tarjetas de expansión memorias

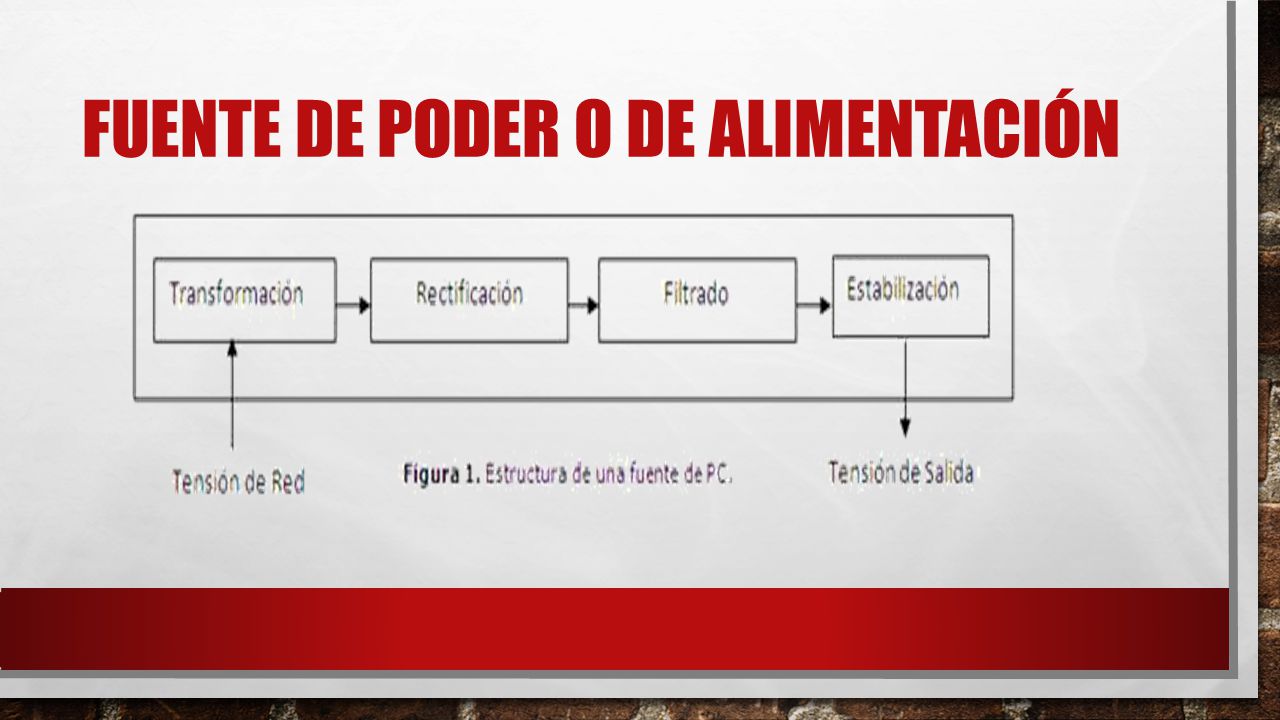

4 Fuente de poder o de alimentación

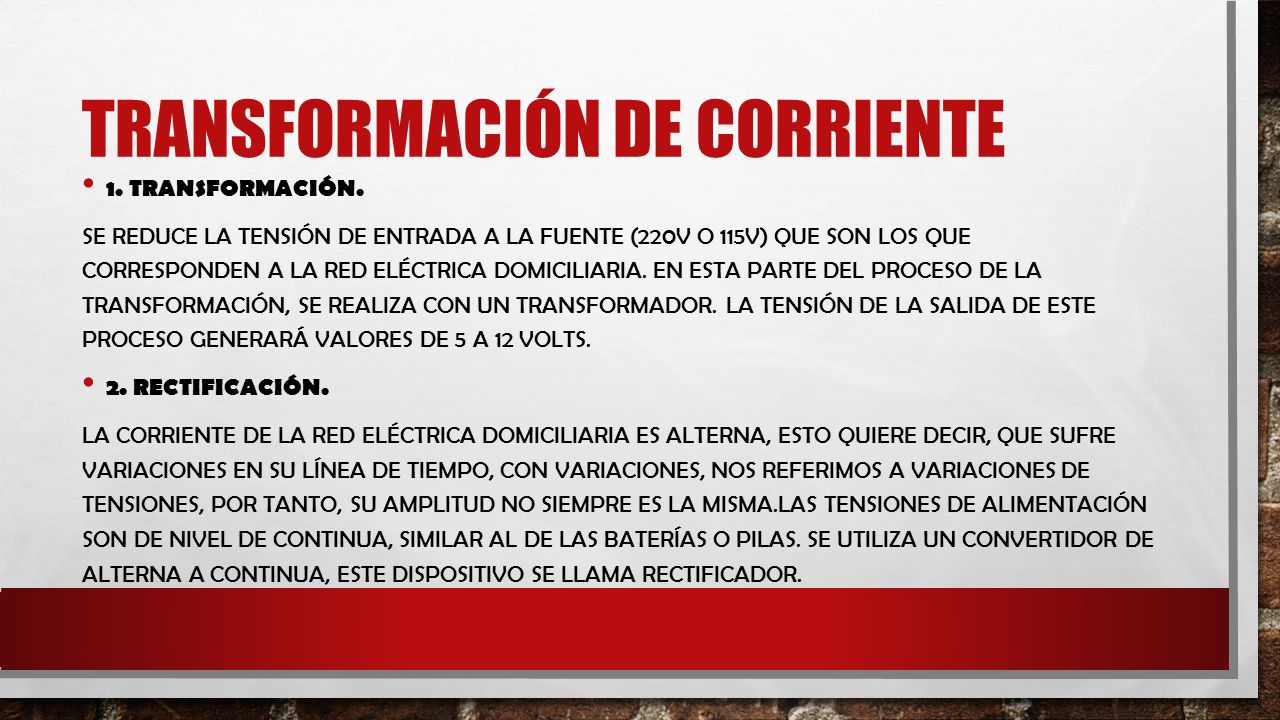

5 Transformación de corriente
Se reduce la tensión de entrada a la fuente (220V o 115V) que son los que corresponden a la red eléctrica domiciliaria. En esta parte del proceso de la transformación, se realiza con un transformador. La tensión de la salida de este proceso generará valores de 5 a 12 Volts. 2. Rectificación. La corriente de la red eléctrica domiciliaria es alterna, esto quiere decir, que sufre variaciones en su línea de tiempo, con variaciones, nos referimos a variaciones de tensiones, por tanto, su amplitud no siempre es la misma.Las tensiones de alimentación son de nivel de continua, similar al de las baterías o pilas. Se utiliza un convertidor de alterna a continua, este dispositivo se llama rectificador.

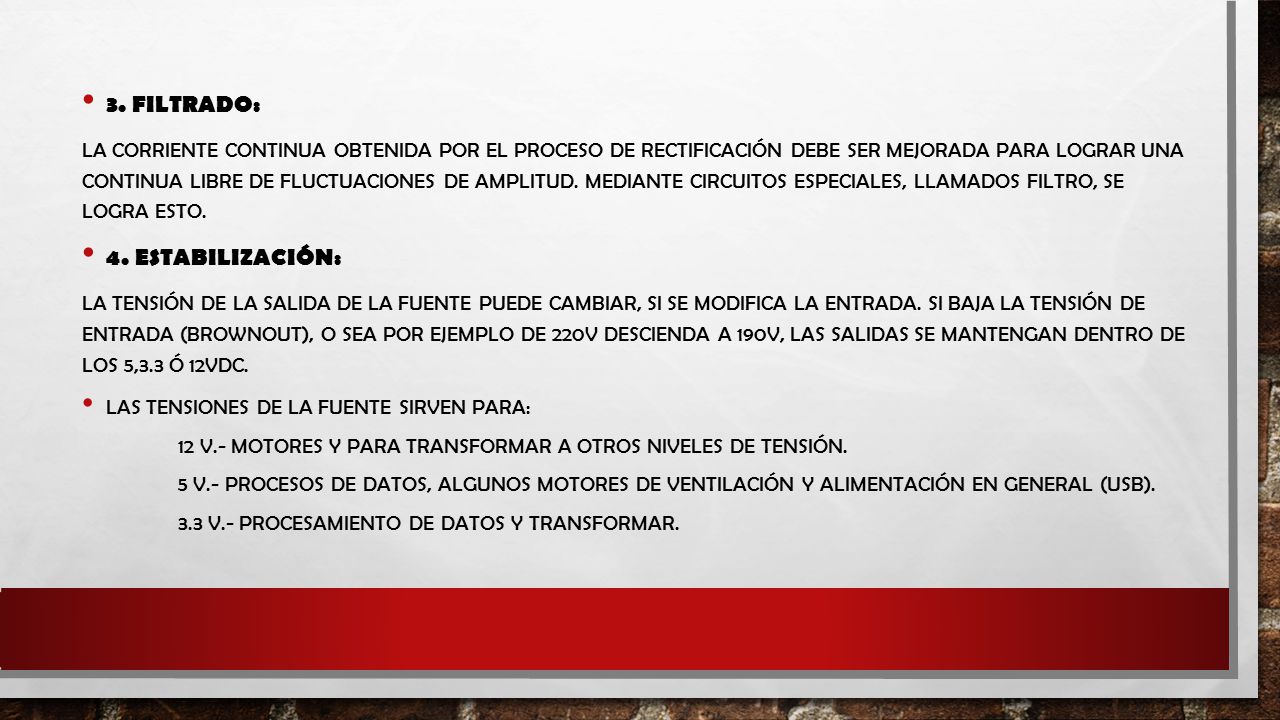

6 3. Filtrado: 4. Estabilización:
La corriente continua obtenida por el proceso de rectificación debe ser mejorada para lograr una continua libre de fluctuaciones de amplitud. Mediante circuitos especiales, llamados filtro, se logra esto. 4. Estabilización: La tensión de la salida de la fuente puede cambiar, si se modifica la entrada. Si baja la tensión de entrada (brownout), o sea por ejemplo de 220V descienda a 190V, las salidas se mantengan dentro de los 5,3.3 ó 12VDC. Las tensiones de la fuente sirven para: 12 V.- Motores y para transformar a otros niveles de tensión. 5 V.- Procesos de datos, algunos motores de ventilación y alimentación en general (USB). 3.3 V.- Procesamiento de datos y transformar.

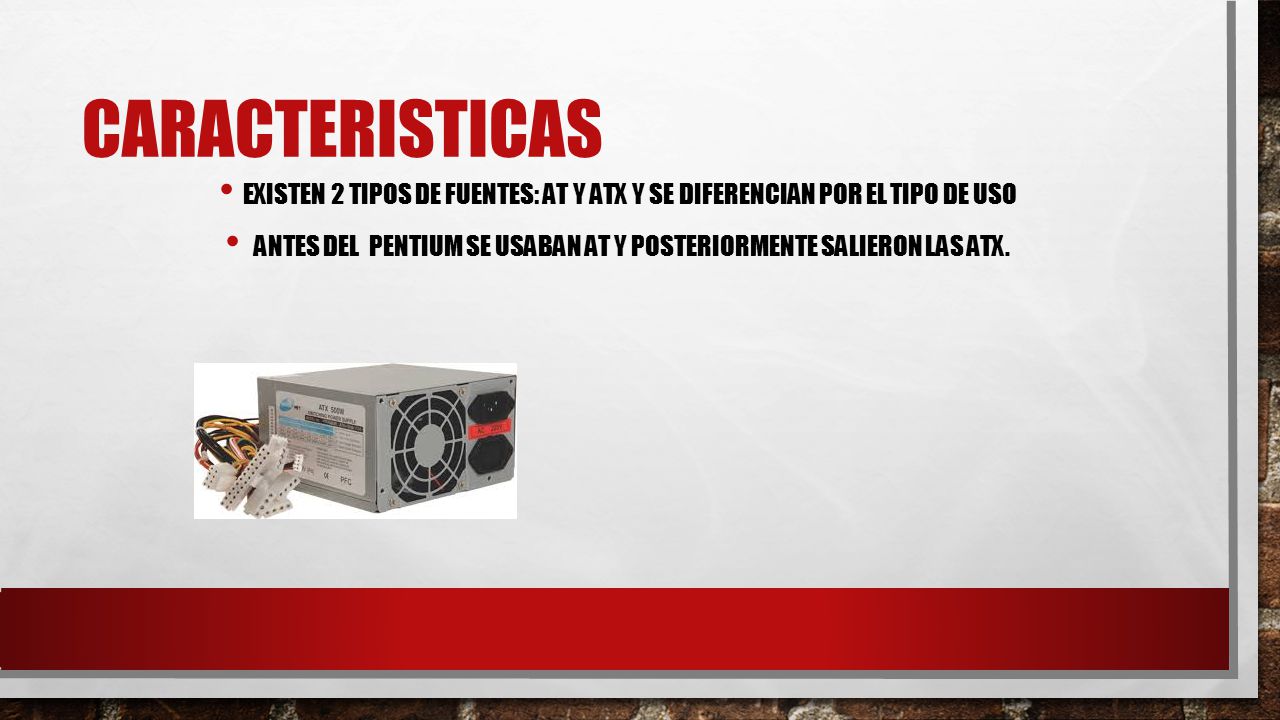

7 antes del Pentium se usaban at y posteriormente salieron las atx.
Existen 2 tipos de fuentes: at y atx y se diferencian por el tipo de uso antes del Pentium se usaban at y posteriormente salieron las atx. Caracteristicas

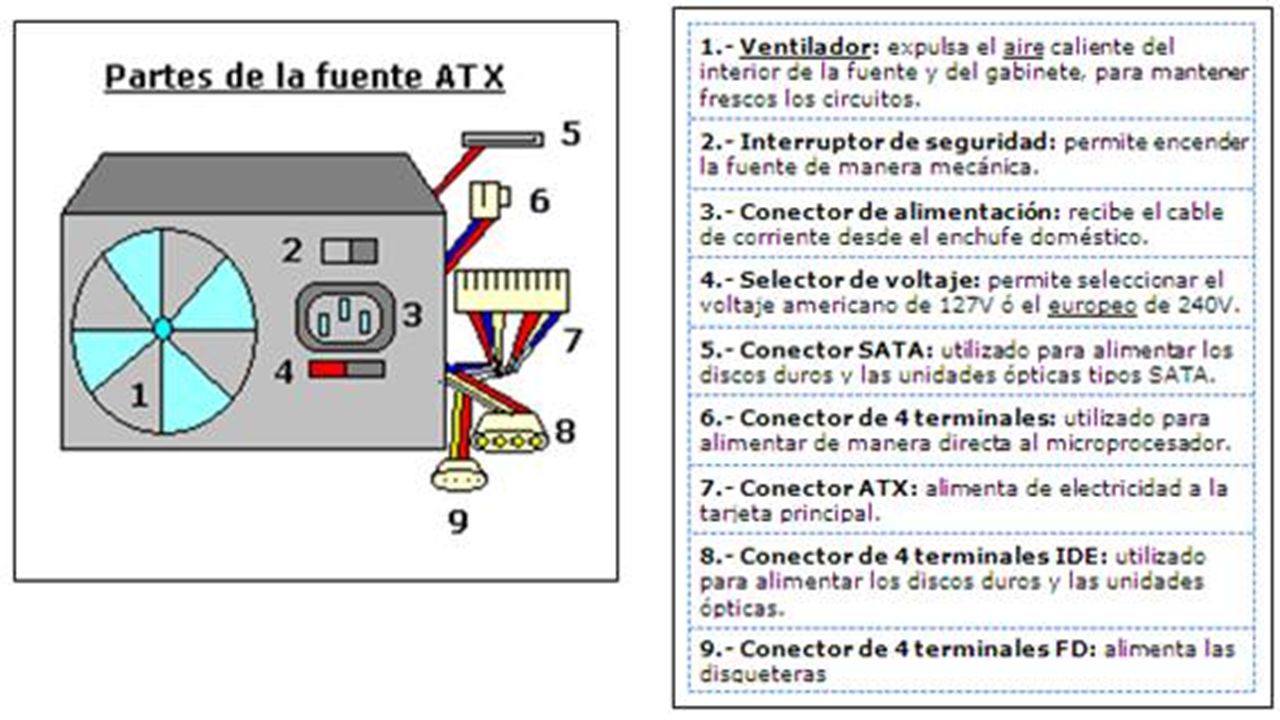

8

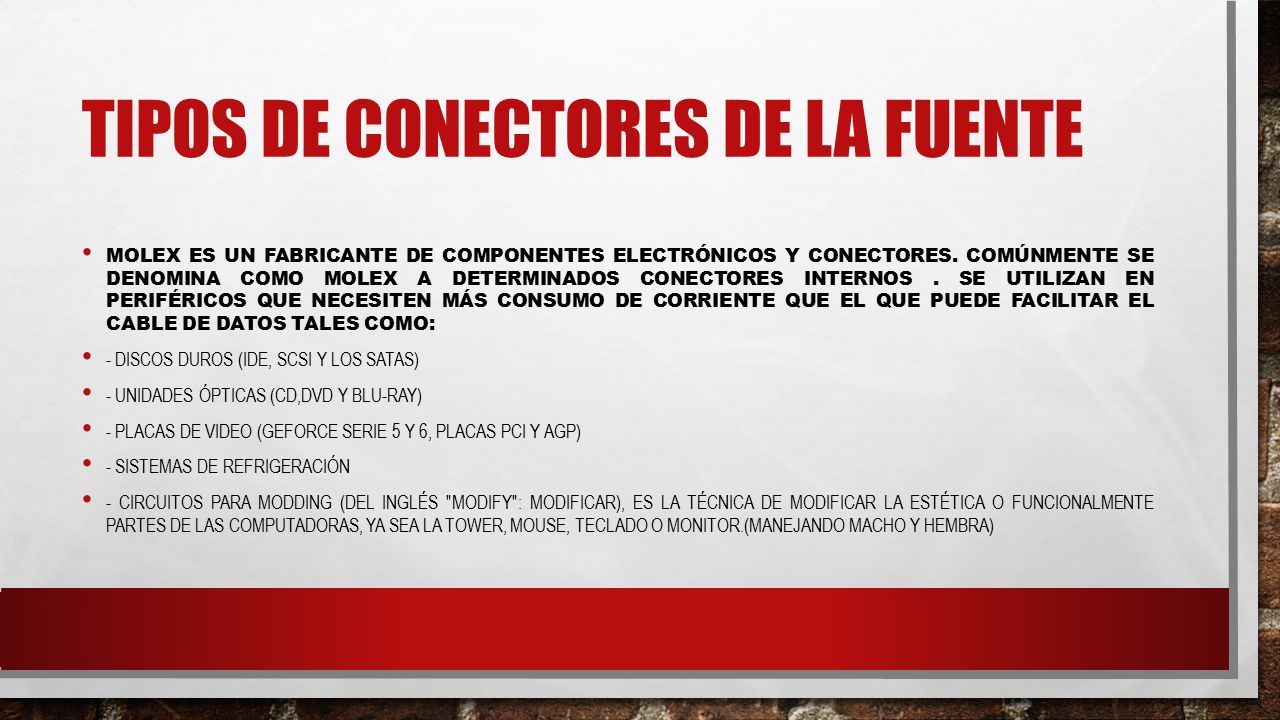

9 Tipos de conectores de la fuente
Molex es un fabricante de componentes electrónicos y conectores. Comúnmente se denomina como Molex a determinados conectores internos . Se utilizan en periféricos que necesiten más consumo de corriente que el que puede facilitar el cable de datos tales como: - Discos duros (IDE, SCSI y los SATAs) - Unidades ópticas (CD,DVD y Blu-Ray) - Placas de video (Geforce Serie 5 y 6, Placas PCI y AGP) - Sistemas de refrigeración - Circuitos para modding (del inglés "modify": modificar), es la técnica de modificar la estética o funcionalmente partes de las computadoras, ya sea la tower, mouse, teclado o monitor.(manejando macho y hembra)

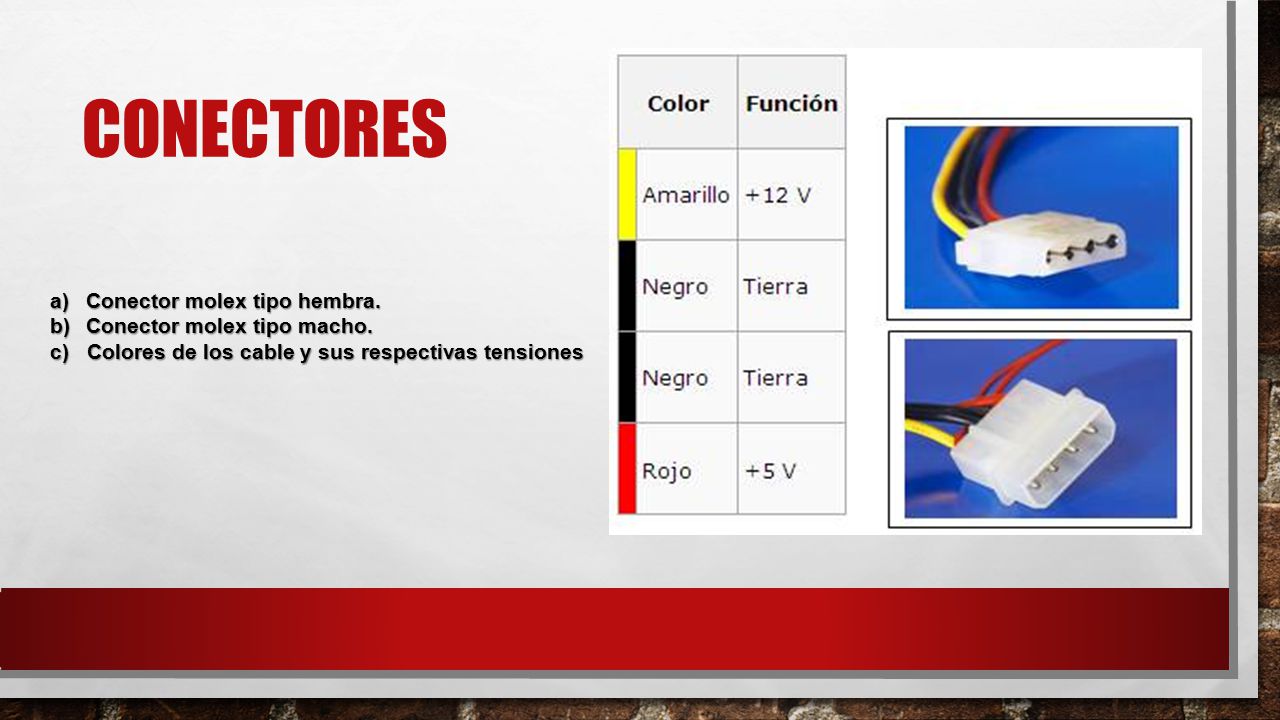

10 Conectores Conector molex tipo hembra. Conector molex tipo macho.
c) Colores de los cable y sus respectivas tensiones

11

12

13
