1 Proyecto de Restauración
Edificio El Cuartelón, Gobernación Departamental y Policía Nacional Civil Mazatenango, Suchitepéquez ENERO 2005

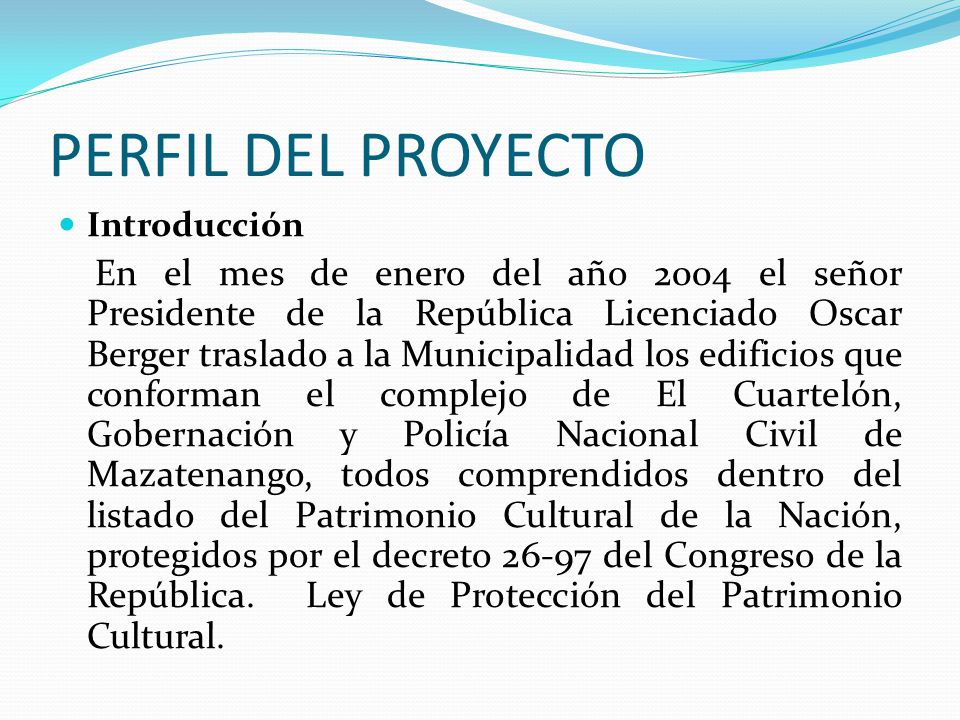

2 PERFIL DEL PROYECTO Introducción En el mes de enero del año 2004 el señor Presidente de la República Licenciado Oscar Berger traslado a la Municipalidad los edificios que conforman el complejo de El Cuartelón, Gobernación y Policía Nacional Civil de Mazatenango, todos comprendidos dentro del listado del Patrimonio Cultural de la Nación, protegidos por el decreto del Congreso de la República. Ley de Protección del Patrimonio Cultural.

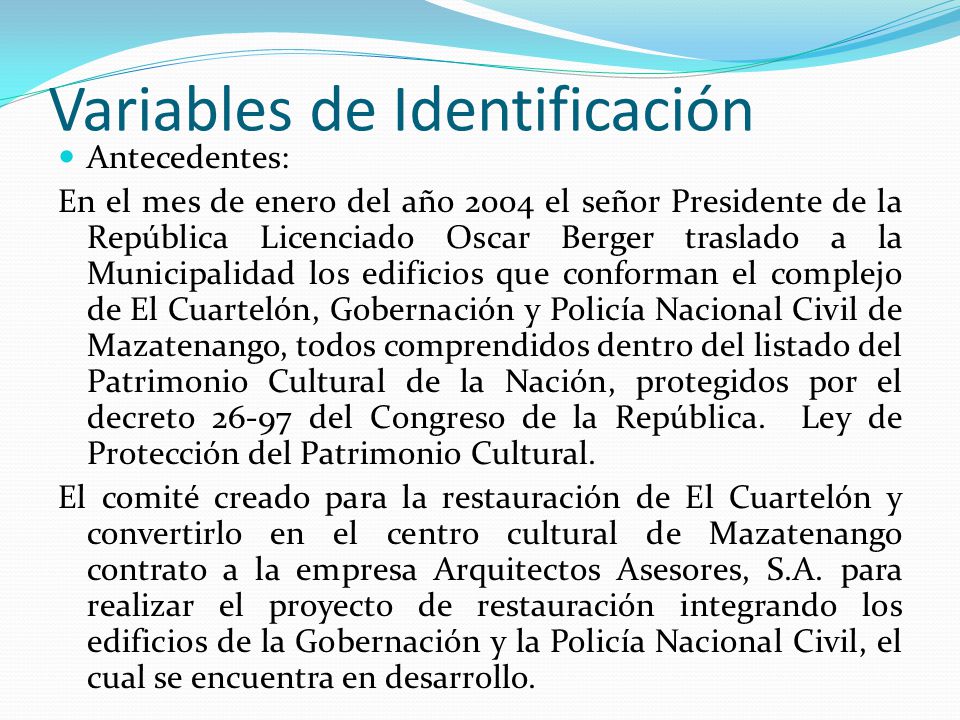

3 Variables de Identificación
Antecedentes: En el mes de enero del año 2004 el señor Presidente de la República Licenciado Oscar Berger traslado a la Municipalidad los edificios que conforman el complejo de El Cuartelón, Gobernación y Policía Nacional Civil de Mazatenango, todos comprendidos dentro del listado del Patrimonio Cultural de la Nación, protegidos por el decreto del Congreso de la República. Ley de Protección del Patrimonio Cultural. El comité creado para la restauración de El Cuartelón y convertirlo en el centro cultural de Mazatenango contrato a la empresa Arquitectos Asesores, S.A. para realizar el proyecto de restauración integrando los edificios de la Gobernación y la Policía Nacional Civil, el cual se encuentra en desarrollo.

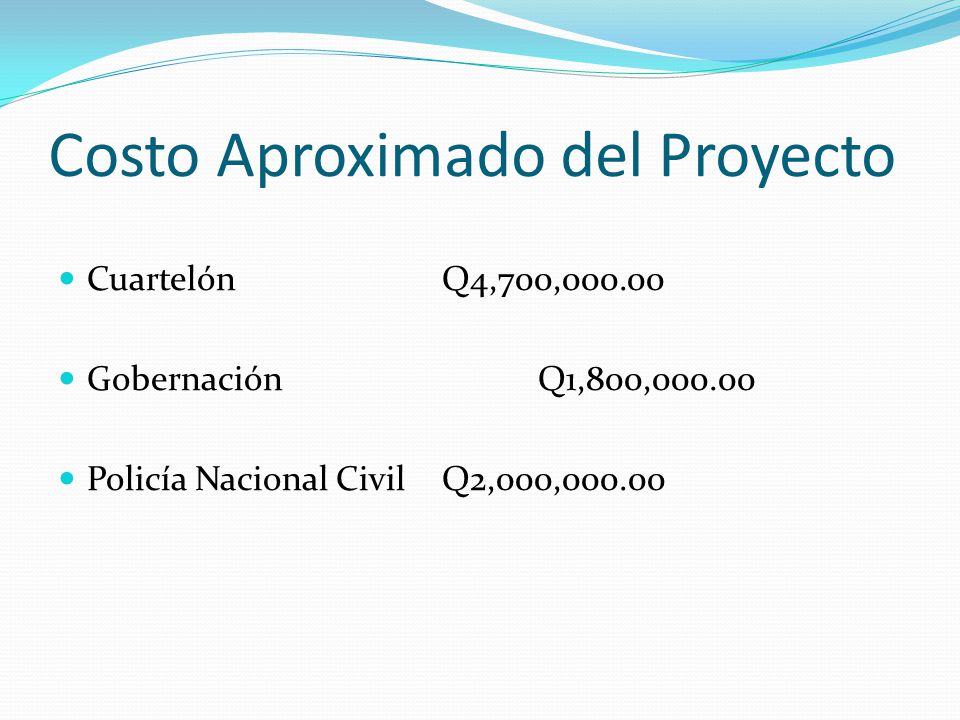

4 Costo Aproximado del Proyecto
Cuartelón Q4,700,000.00 Gobernación Q1,800,000.00 Policía Nacional Civil Q2,000,000.00

5 Edificio El Cuartelón Mazatenango, Suchitepéquez
Proyecto de Restauración Edificio El Cuartelón Mazatenango, Suchitepéquez ENERO 2005

6 Edificio El Cuartelón Mazatenango

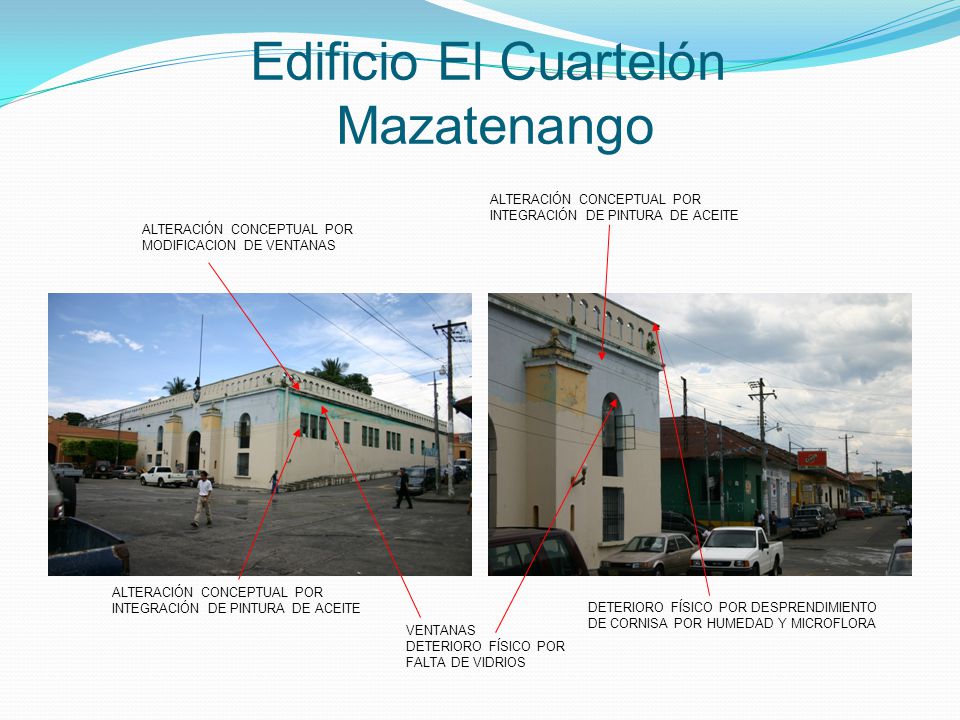

ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE ACEITE ALTERACIÓN CONCEPTUAL POR MODIFICACION DE VENTANAS ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE ACEITE DETERIORO FÍSICO POR DESPRENDIMIENTO DE CORNISA POR HUMEDAD Y MICROFLORA VENTANAS DETERIORO FÍSICO POR FALTA DE VIDRIOS

7 Edificio El Cuartelón Mazatenango

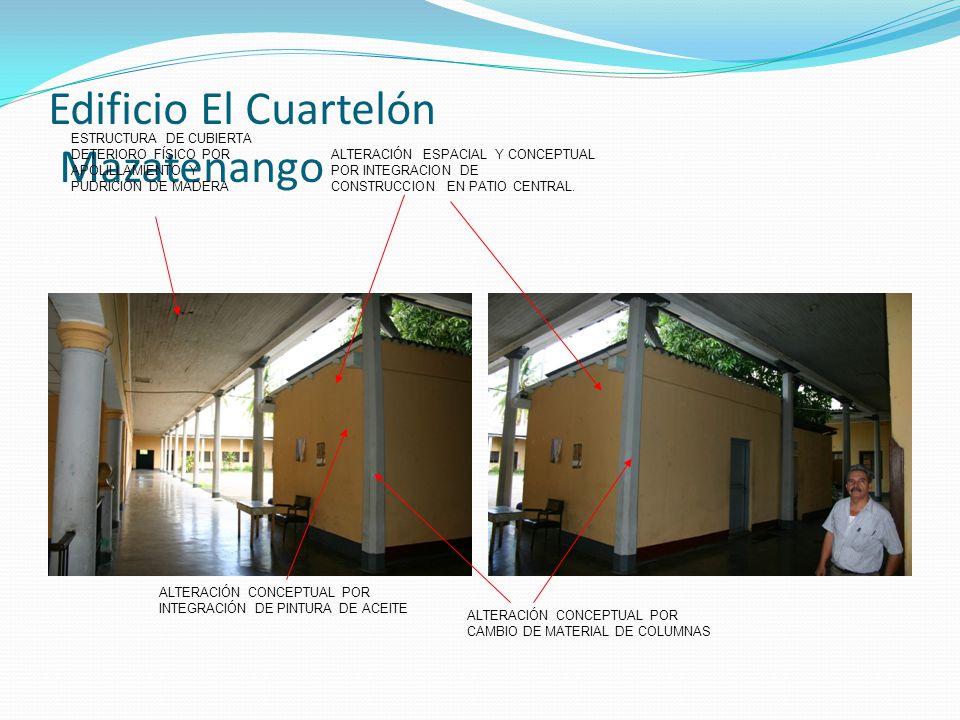

ESTRUCTURA DE CUBIERTA DETERIORO FÍSICO POR APOLILLAMIENTO Y PUDRICIÓN DE MADERA ALTERACIÓN ESPACIAL Y CONCEPTUAL POR INTEGRACION DE CONSTRUCCION EN PATIO CENTRAL. ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE ACEITE ALTERACIÓN CONCEPTUAL POR CAMBIO DE MATERIAL DE COLUMNAS

8 Edificio El Cuartelón Mazatenango

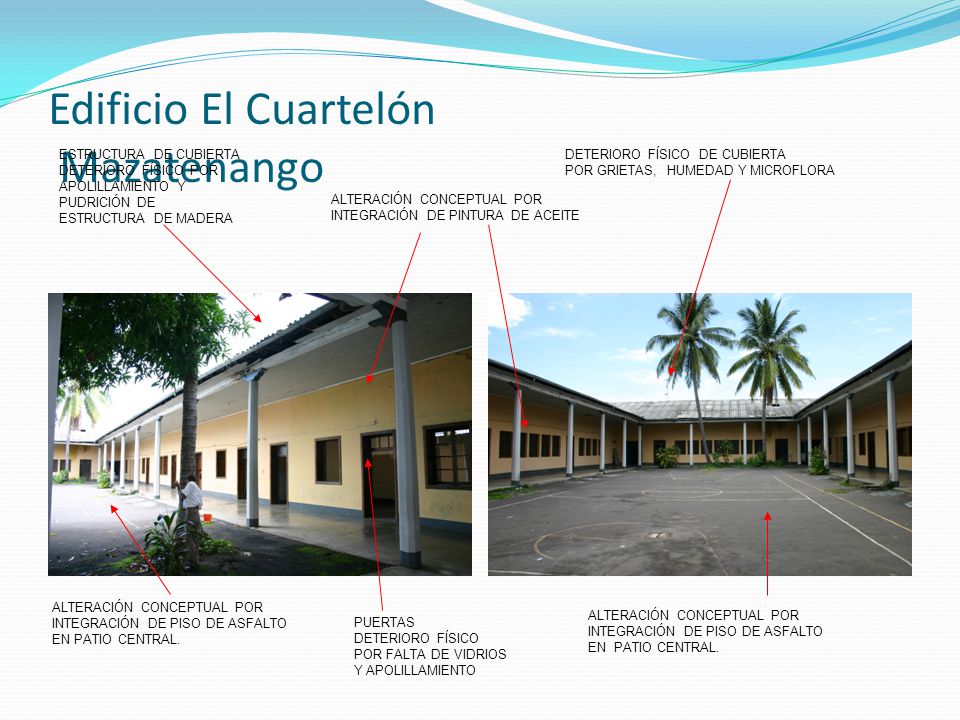

ESTRUCTURA DE CUBIERTA DETERIORO FÍSICO POR APOLILLAMIENTO Y PUDRICIÓN DE ESTRUCTURA DE MADERA DETERIORO FÍSICO DE CUBIERTA POR GRIETAS, HUMEDAD Y MICROFLORA ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE ACEITE ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PISO DE ASFALTO EN PATIO CENTRAL. ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PISO DE ASFALTO EN PATIO CENTRAL. PUERTAS DETERIORO FÍSICO POR FALTA DE VIDRIOS Y APOLILLAMIENTO

9 Edificio El Cuartelón Mazatenango

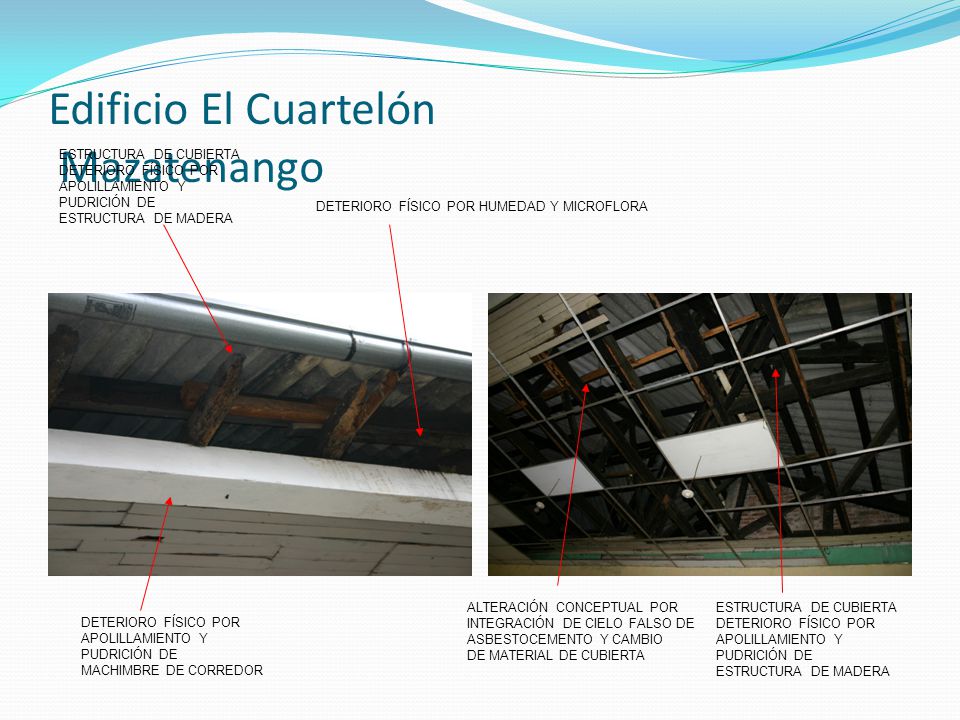

ESTRUCTURA DE CUBIERTA DETERIORO FÍSICO POR APOLILLAMIENTO Y PUDRICIÓN DE ESTRUCTURA DE MADERA DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE CIELO FALSO DE ASBESTOCEMENTO Y CAMBIO DE MATERIAL DE CUBIERTA ESTRUCTURA DE CUBIERTA DETERIORO FÍSICO POR APOLILLAMIENTO Y PUDRICIÓN DE ESTRUCTURA DE MADERA DETERIORO FÍSICO POR APOLILLAMIENTO Y PUDRICIÓN DE MACHIMBRE DE CORREDOR

10 Edificio El Cuartelón Mazatenango

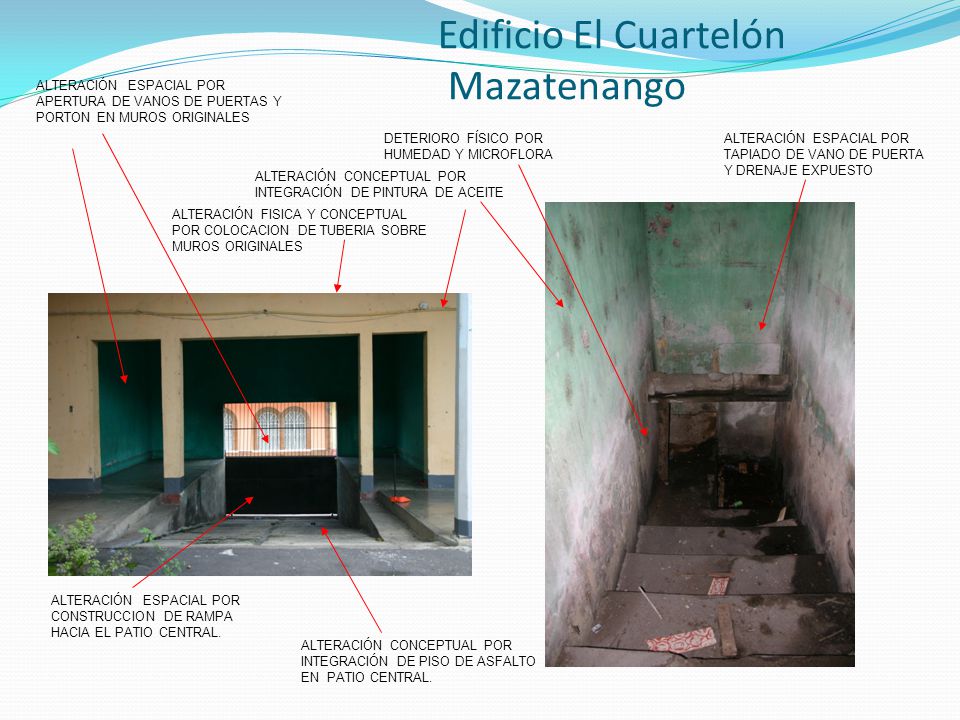

ALTERACIÓN ESPACIAL POR APERTURA DE VANOS DE PUERTAS Y PORTON EN MUROS ORIGINALES DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA ALTERACIÓN ESPACIAL POR TAPIADO DE VANO DE PUERTA Y DRENAJE EXPUESTO ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE ACEITE ALTERACIÓN FISICA Y CONCEPTUAL POR COLOCACION DE TUBERIA SOBRE MUROS ORIGINALES ALTERACIÓN ESPACIAL POR CONSTRUCCION DE RAMPA HACIA EL PATIO CENTRAL. ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PISO DE ASFALTO EN PATIO CENTRAL.

11 Edificio El Cuartelón Mazatenango
ALTERACIÓN ESPACIAL POR CONSTRUCCION DE TABIQUE Y COLOCACION DE PILA ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE ACEITE ALTERACIÓN CONCEPTUAL POR INSTALACIONES ELECTRICAS EXPUESTAS DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE ACEITE DETERIORO FÍSICO DE PISOS PROVOCADO HUMEDAD ALTERACIÓN ESPACIAL POR CONSTRUCCION DE SANITARIOS Y REMOCION DE PUERTA ORIGINAL

12 Edificio El Cuartelón Mazatenango
DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA ALTERACIÓN CONCEPTUAL Y FISICA POR TUBERIA DE AGUA EXPUESTA ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PISO DE TORTA DE CEMENTO SOBRE JARDÍN ANTERIOR ALTERACIÓN ESPACIAL POR COLOCACION DE PILA EN PATIO DE SERVICIO

13 Edificio El Cuartelón Mazatenango

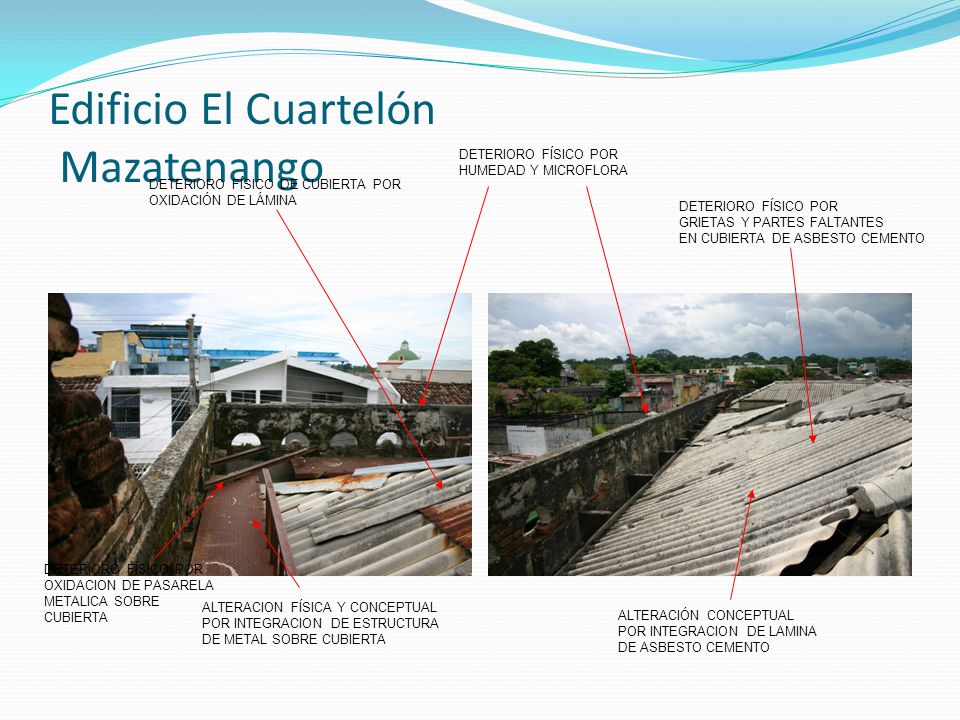

DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA DETERIORO FÍSICO DE CUBIERTA POR OXIDACIÓN DE LÁMINA DETERIORO FÍSICO POR GRIETAS Y PARTES FALTANTES EN CUBIERTA DE ASBESTO CEMENTO DETERIORO FÍSICO POR OXIDACION DE PASARELA METALICA SOBRE CUBIERTA ALTERACION FÍSICA Y CONCEPTUAL POR INTEGRACION DE ESTRUCTURA DE METAL SOBRE CUBIERTA ALTERACIÓN CONCEPTUAL POR INTEGRACION DE LAMINA DE ASBESTO CEMENTO

14 Edificio El Cuartelón Mazatenango

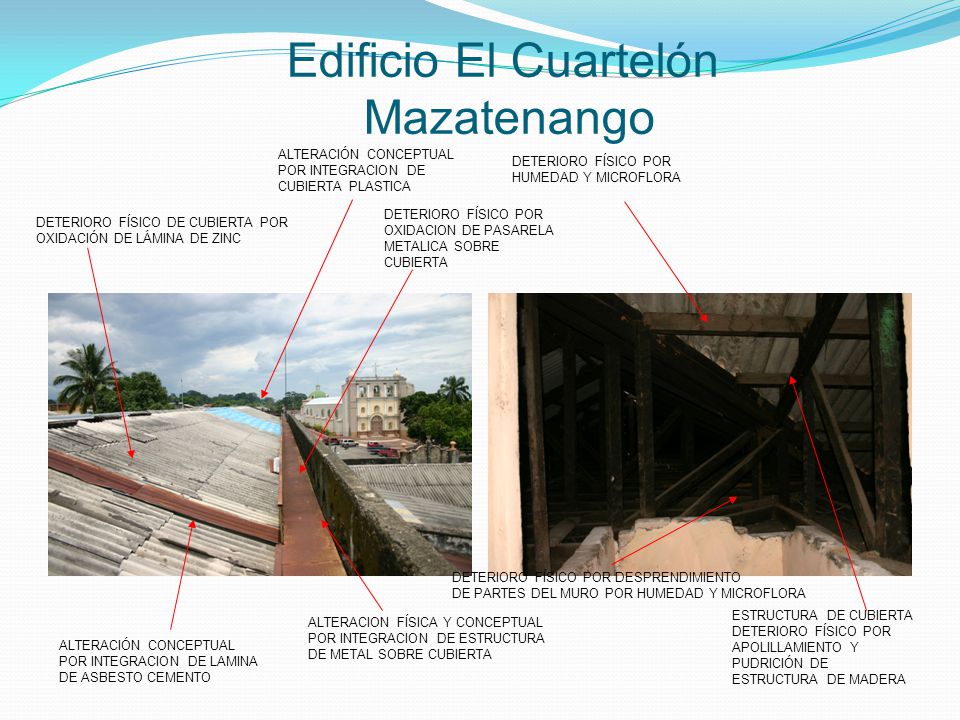

ALTERACIÓN CONCEPTUAL POR INTEGRACION DE CUBIERTA PLASTICA DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA DETERIORO FÍSICO POR OXIDACION DE PASARELA METALICA SOBRE CUBIERTA DETERIORO FÍSICO DE CUBIERTA POR OXIDACIÓN DE LÁMINA DE ZINC DETERIORO FÍSICO POR DESPRENDIMIENTO DE PARTES DEL MURO POR HUMEDAD Y MICROFLORA ESTRUCTURA DE CUBIERTA DETERIORO FÍSICO POR APOLILLAMIENTO Y PUDRICIÓN DE ESTRUCTURA DE MADERA ALTERACION FÍSICA Y CONCEPTUAL POR INTEGRACION DE ESTRUCTURA DE METAL SOBRE CUBIERTA ALTERACIÓN CONCEPTUAL POR INTEGRACION DE LAMINA DE ASBESTO CEMENTO

15 Edificio El Cuartelón Mazatenango

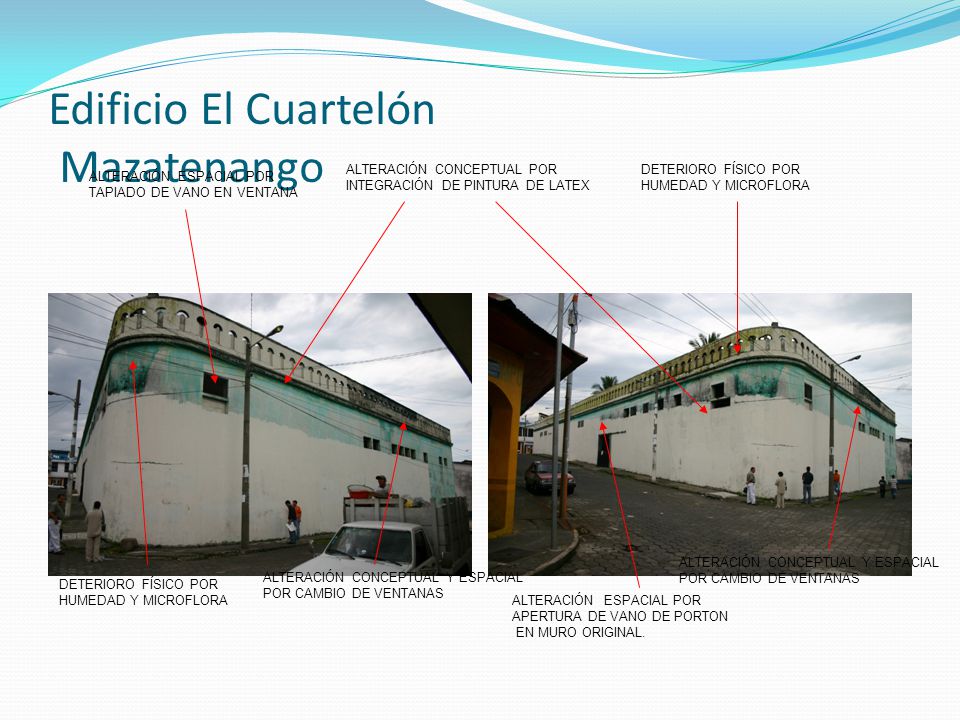

ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE LATEX DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA ALTERACIÓN ESPACIAL POR TAPIADO DE VANO EN VENTANA ALTERACIÓN CONCEPTUAL Y ESPACIAL POR CAMBIO DE VENTANAS ALTERACIÓN CONCEPTUAL Y ESPACIAL POR CAMBIO DE VENTANAS DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA ALTERACIÓN ESPACIAL POR APERTURA DE VANO DE PORTON EN MURO ORIGINAL.

16 Edificio El Cuartelón Mazatenango

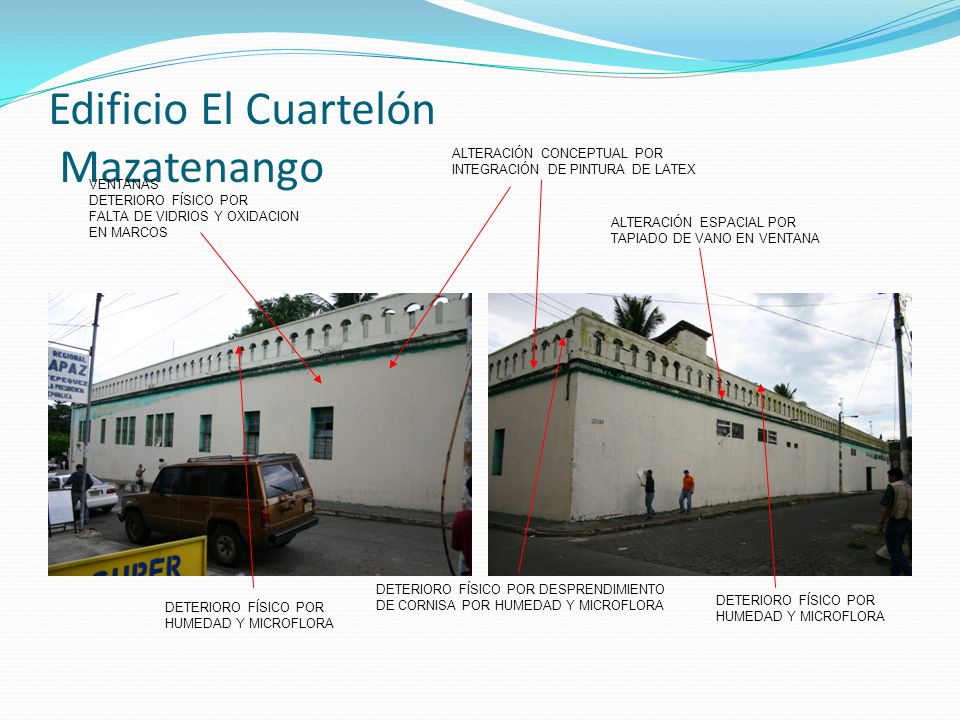

ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE LATEX VENTANAS DETERIORO FÍSICO POR FALTA DE VIDRIOS Y OXIDACION EN MARCOS ALTERACIÓN ESPACIAL POR TAPIADO DE VANO EN VENTANA DETERIORO FÍSICO POR DESPRENDIMIENTO DE CORNISA POR HUMEDAD Y MICROFLORA DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA

17 Edificio El Cuartelón Mazatenango
DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA ALTERACIÓN ESPACIAL POR TAPIADO DE VANO EN VENTANA DETERIORO FÍSICO POR HUMEDAD Y MICROFLORA ALTERACIÓN CONCEPTUAL Y ESPACIAL POR CAMBIO DE VENTANAS ALTERACIÓN CONCEPTUAL POR INTEGRACIÓN DE PINTURA DE LATEX DETERIORO FÍSICO POR DESPRENDIMIENTO DE MATERIAL (PINTURA)

18

19

20 Edificio El Cuartelón Mazatenango, Suchitepéquez
Proyecto de Restauración Edificio El Cuartelón Mazatenango, Suchitepéquez ENERO 2005

21 Edificio El Cuartelón Mazatenango

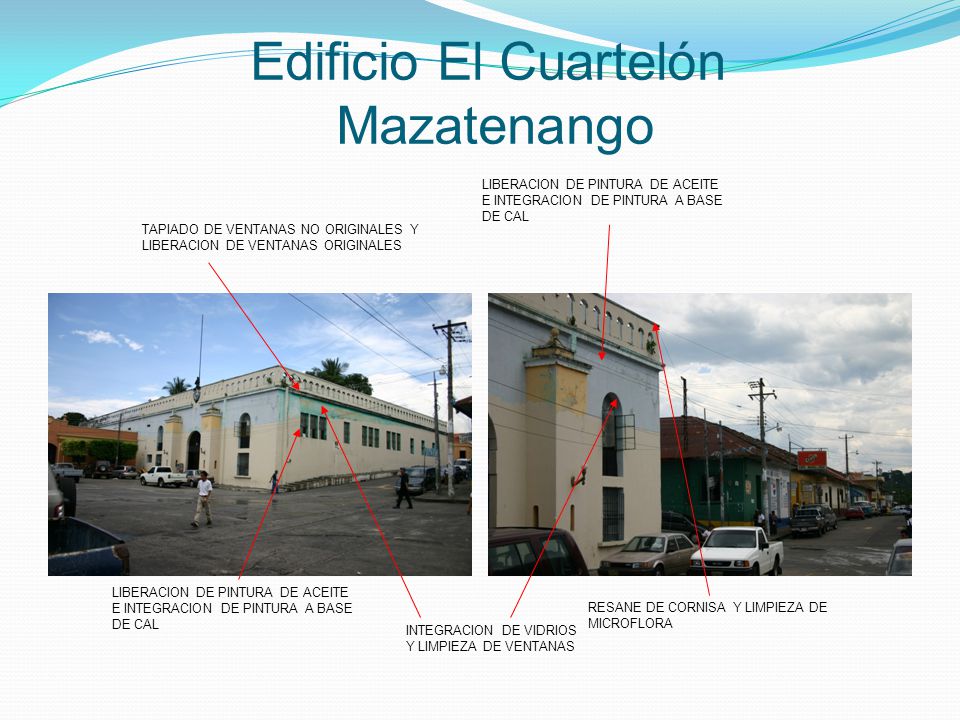

LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL TAPIADO DE VENTANAS NO ORIGINALES Y LIBERACION DE VENTANAS ORIGINALES LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL RESANE DE CORNISA Y LIMPIEZA DE MICROFLORA INTEGRACION DE VIDRIOS Y LIMPIEZA DE VENTANAS

22 Edificio El Cuartelón Mazatenango

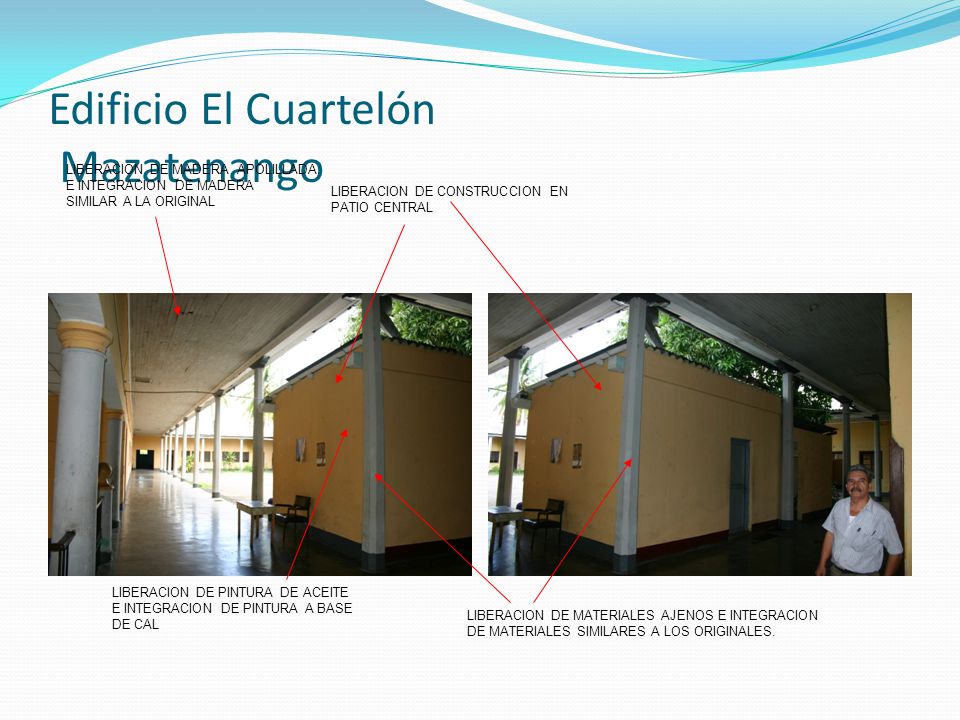

LIBERACION DE MADERA APOLILLADA E INTEGRACION DE MADERA SIMILAR A LA ORIGINAL LIBERACION DE CONSTRUCCION EN PATIO CENTRAL LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL LIBERACION DE MATERIALES AJENOS E INTEGRACION DE MATERIALES SIMILARES A LOS ORIGINALES.

23 Edificio El Cuartelón Mazatenango

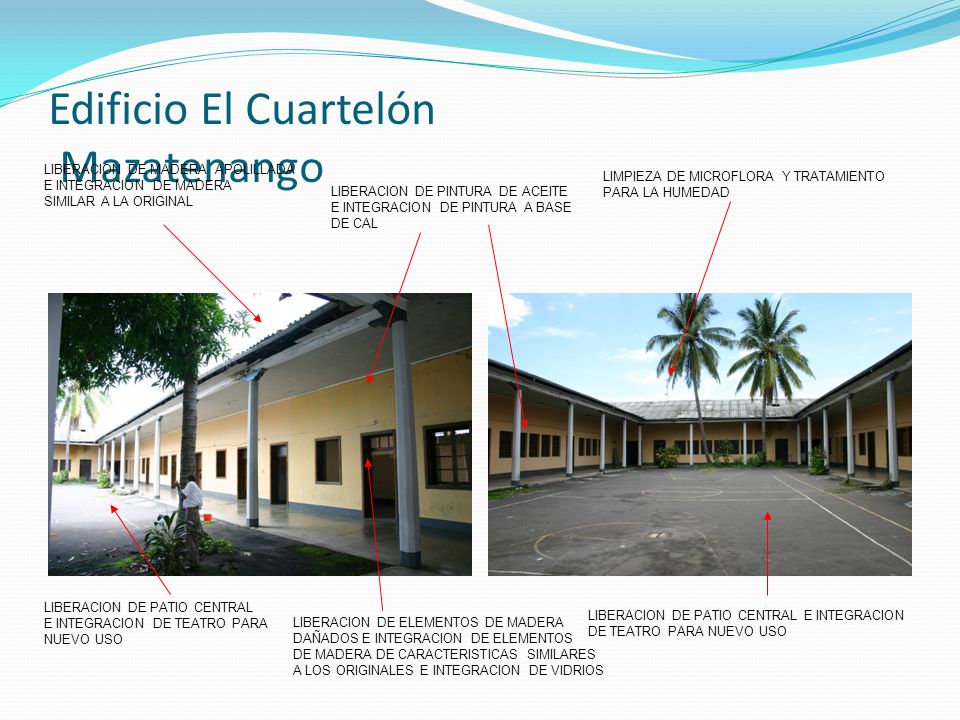

LIBERACION DE MADERA APOLILLADA E INTEGRACION DE MADERA SIMILAR A LA ORIGINAL LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL LIBERACION DE PATIO CENTRAL E INTEGRACION DE TEATRO PARA NUEVO USO LIBERACION DE PATIO CENTRAL E INTEGRACION DE TEATRO PARA NUEVO USO LIBERACION DE ELEMENTOS DE MADERA DAÑADOS E INTEGRACION DE ELEMENTOS DE MADERA DE CARACTERISTICAS SIMILARES A LOS ORIGINALES E INTEGRACION DE VIDRIOS

24 Edificio El Cuartelón Mazatenango
LIBERACION DE MADERA APOLILLADA E INTEGRACION DE MADERA SIMILAR A LA ORIGINAL LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD LIBERACION DE CIELOS FALSOS DE ASBESTO CEMENTO E INTEGRACION DE CIELO FALSO DE MADERA LIBERACION DE MADERA APOLILLADA E INTEGRACION DE MADERA SIMILAR A LA ORIGINAL LIBERACION DE MACHIMBRE APOLILLADO E INTEGRACION DE MACHIMBRE SIMILAR A LA ORIGINAL

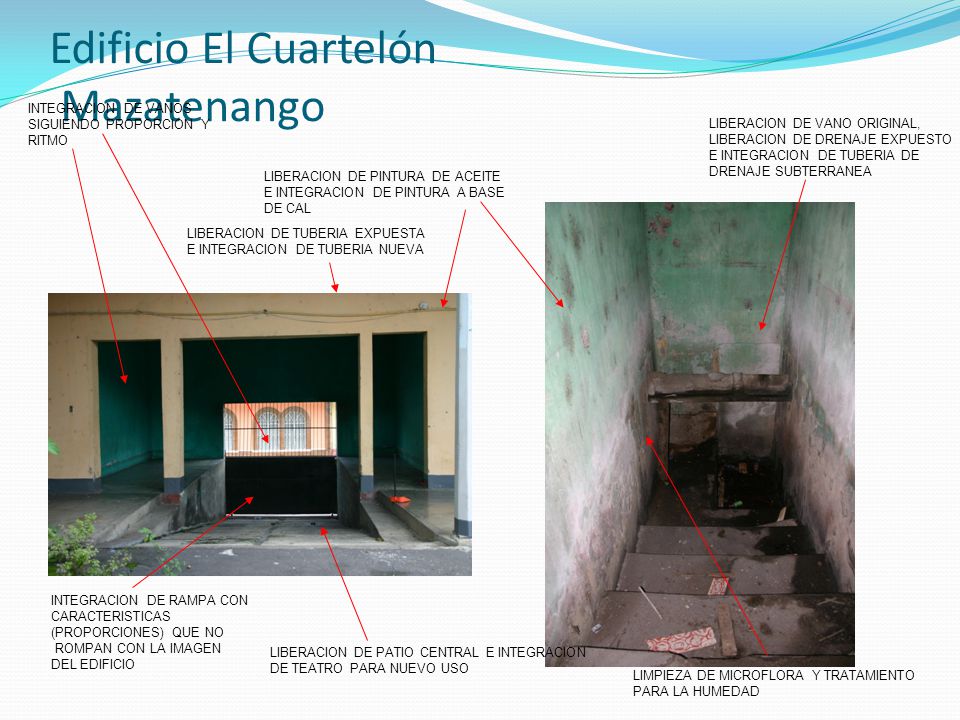

25 Edificio El Cuartelón Mazatenango
INTEGRACION DE VANOS SIGUIENDO PROPORCION Y RITMO LIBERACION DE VANO ORIGINAL, LIBERACION DE DRENAJE EXPUESTO E INTEGRACION DE TUBERIA DE DRENAJE SUBTERRANEA LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL LIBERACION DE TUBERIA EXPUESTA E INTEGRACION DE TUBERIA NUEVA INTEGRACION DE RAMPA CON CARACTERISTICAS (PROPORCIONES) QUE NO ROMPAN CON LA IMAGEN DEL EDIFICIO LIBERACION DE PATIO CENTRAL E INTEGRACION DE TEATRO PARA NUEVO USO LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD

26 Edificio El Cuartelón Mazatenango

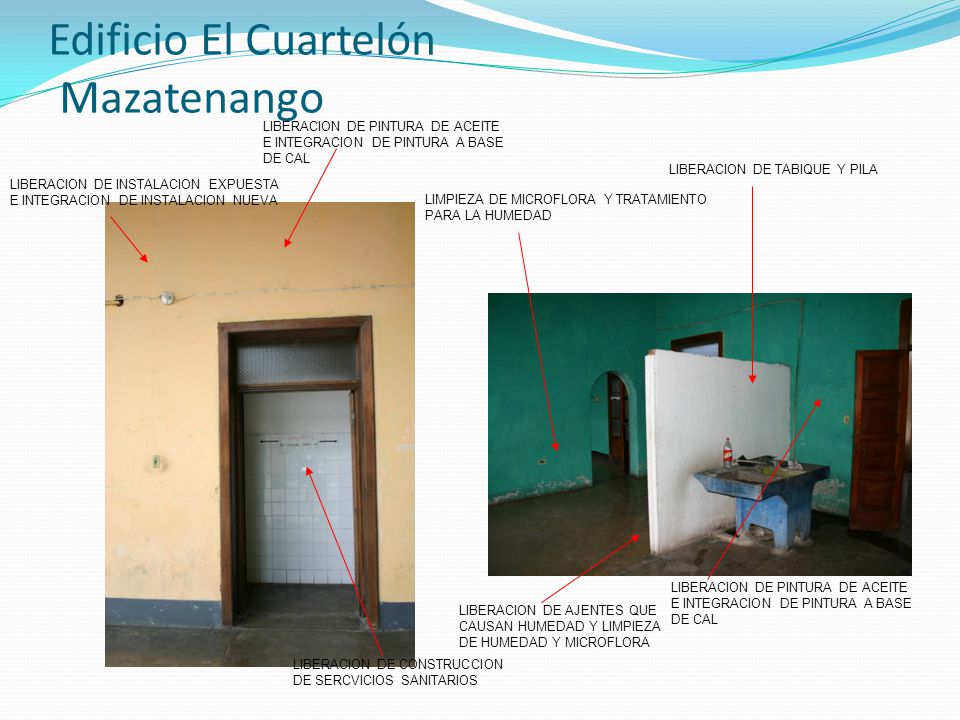

LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL LIBERACION DE TABIQUE Y PILA LIBERACION DE INSTALACION EXPUESTA E INTEGRACION DE INSTALACION NUEVA LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL LIBERACION DE AJENTES QUE CAUSAN HUMEDAD Y LIMPIEZA DE HUMEDAD Y MICROFLORA LIBERACION DE CONSTRUCCION DE SERCVICIOS SANITARIOS

27 Edificio El Cuartelón Mazatenango

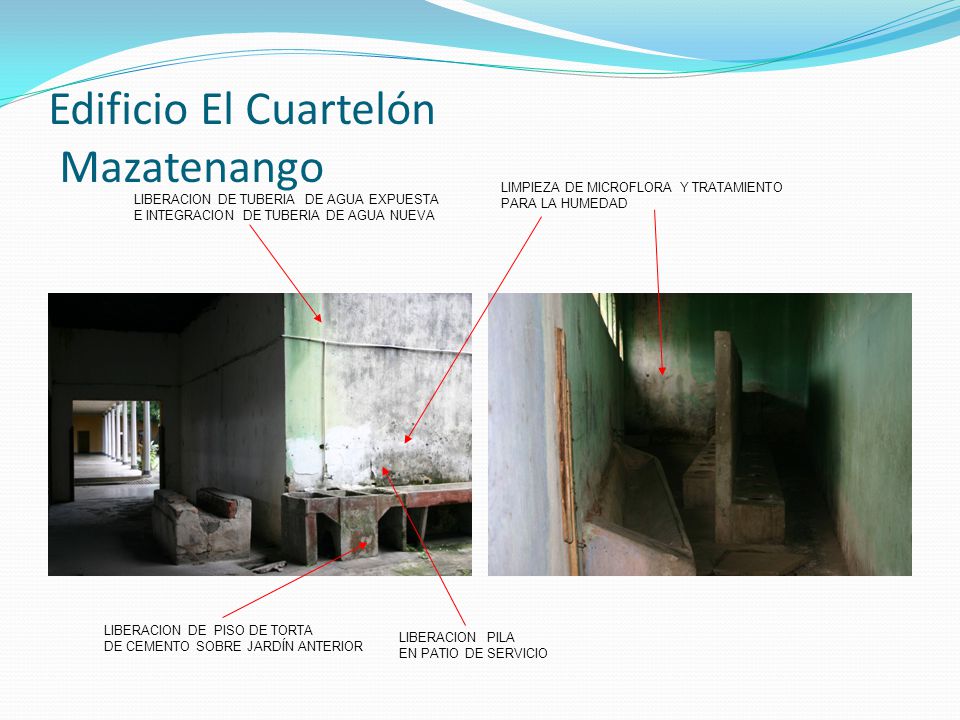

LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD LIBERACION DE TUBERIA DE AGUA EXPUESTA E INTEGRACION DE TUBERIA DE AGUA NUEVA LIBERACION DE PISO DE TORTA DE CEMENTO SOBRE JARDÍN ANTERIOR LIBERACION PILA EN PATIO DE SERVICIO

28 Edificio El Cuartelón Mazatenango

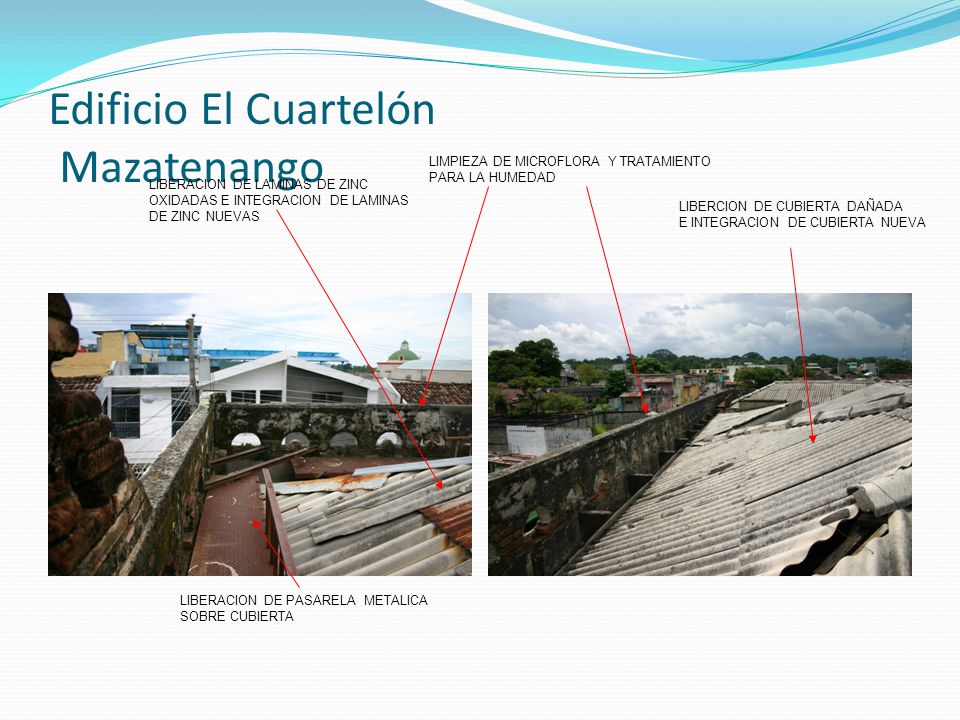

LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD LIBERACION DE LAMINAS DE ZINC OXIDADAS E INTEGRACION DE LAMINAS DE ZINC NUEVAS LIBERCION DE CUBIERTA DAÑADA E INTEGRACION DE CUBIERTA NUEVA LIBERACION DE PASARELA METALICA SOBRE CUBIERTA

29 Edificio El Cuartelón Mazatenango

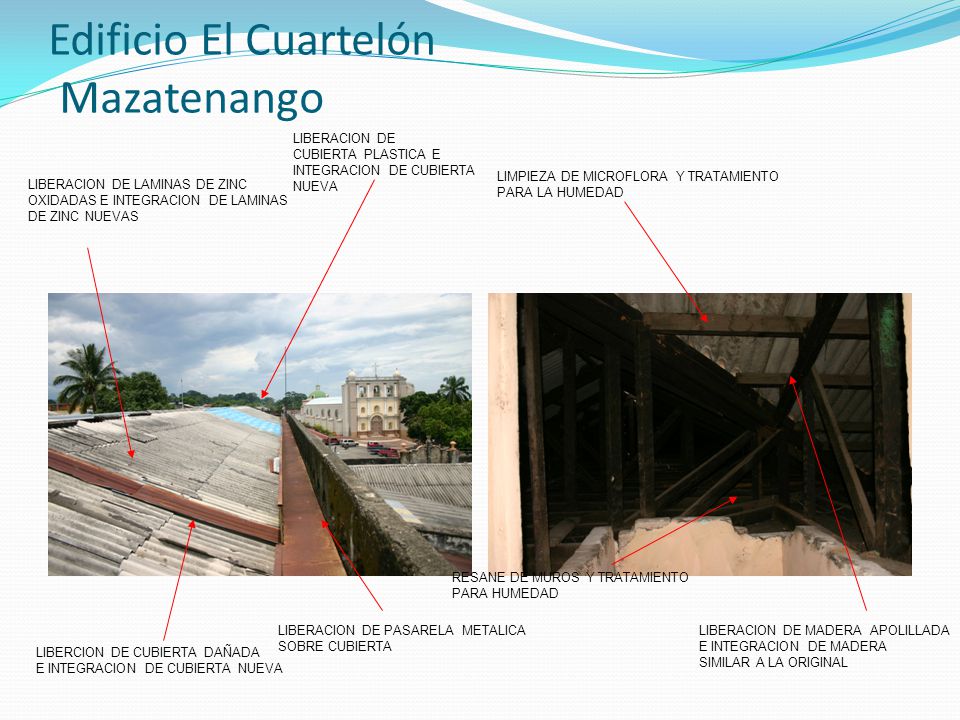

LIBERACION DE CUBIERTA PLASTICA E INTEGRACION DE CUBIERTA NUEVA LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD LIBERACION DE LAMINAS DE ZINC OXIDADAS E INTEGRACION DE LAMINAS DE ZINC NUEVAS RESANE DE MUROS Y TRATAMIENTO PARA HUMEDAD LIBERACION DE PASARELA METALICA SOBRE CUBIERTA LIBERACION DE MADERA APOLILLADA E INTEGRACION DE MADERA SIMILAR A LA ORIGINAL LIBERCION DE CUBIERTA DAÑADA E INTEGRACION DE CUBIERTA NUEVA

30 Edificio El Cuartelón Mazatenango
LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL TAPIADO DE VENTANAS NO ORIGINALES Y LIBERACION DE VENTANAS ORIGINALES LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD TAPIADO DE VENTANAS NO ORIGINALES Y LIBERACION DE VENTANAS ORIGINALES LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD INTEGRACION DE PROPORCIONES DEL VANO CON LAS PROPORCIONES DEL EDIFICIO

31 Edificio El Cuartelón Mazatenango

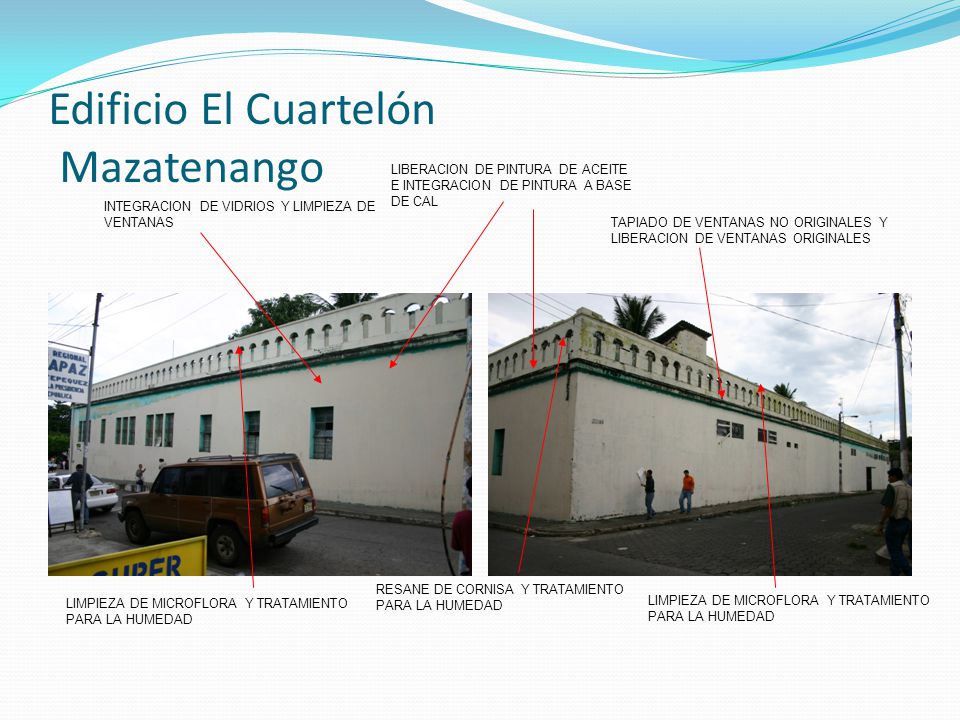

LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL INTEGRACION DE VIDRIOS Y LIMPIEZA DE VENTANAS TAPIADO DE VENTANAS NO ORIGINALES Y LIBERACION DE VENTANAS ORIGINALES RESANE DE CORNISA Y TRATAMIENTO PARA LA HUMEDAD LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD

32 Edificio El Cuartelón Mazatenango

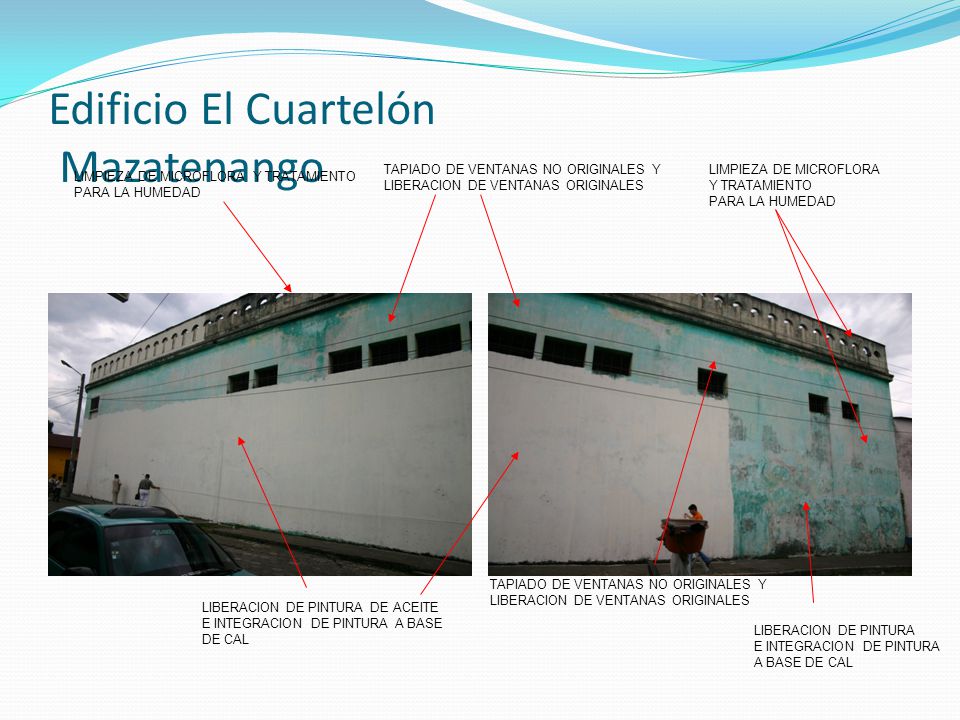

TAPIADO DE VENTANAS NO ORIGINALES Y LIBERACION DE VENTANAS ORIGINALES LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD LIMPIEZA DE MICROFLORA Y TRATAMIENTO PARA LA HUMEDAD TAPIADO DE VENTANAS NO ORIGINALES Y LIBERACION DE VENTANAS ORIGINALES LIBERACION DE PINTURA DE ACEITE E INTEGRACION DE PINTURA A BASE DE CAL LIBERACION DE PINTURA E INTEGRACION DE PINTURA A BASE DE CAL
