CODIFICACION El Código es un sistema de clasificación que permite a los usuarios de la Base de Datos identificar los artículos que maneja y manipula.

Presentación del tema: "CODIFICACION El Código es un sistema de clasificación que permite a los usuarios de la Base de Datos identificar los artículos que maneja y manipula."— Transcripción de la presentación:

1 CODIFICACION El Código es un sistema de clasificación que permite a los usuarios de la Base de Datos identificar los artículos que maneja y manipula.

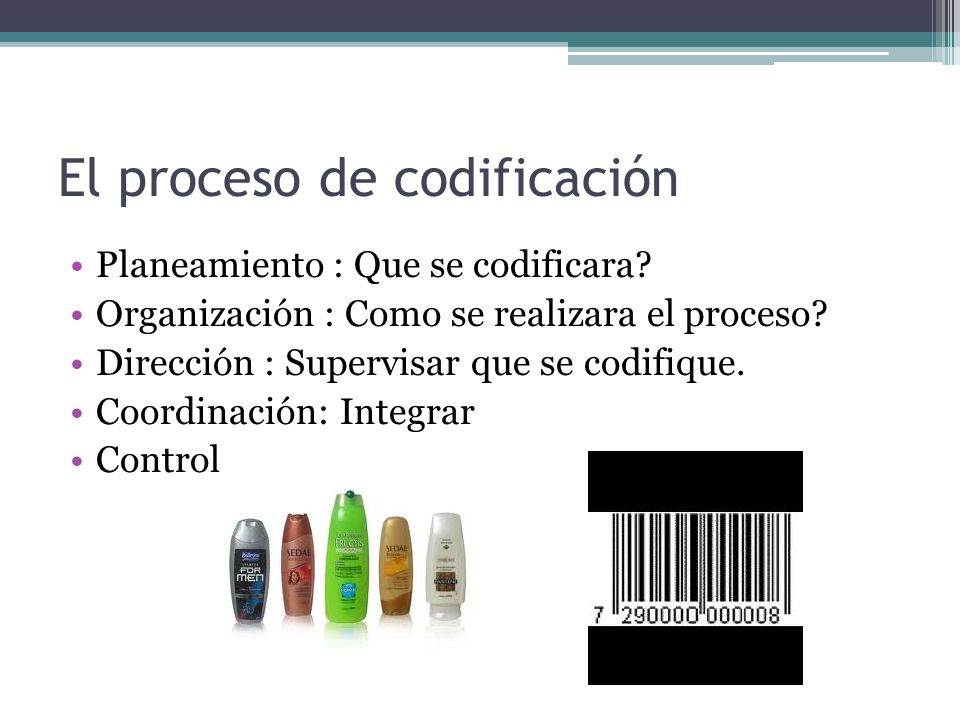

2 El proceso de codificación
Planeamiento : Que se codificara? Organización : Como se realizara el proceso? Dirección : Supervisar que se codifique. Coordinación: Integrar Control

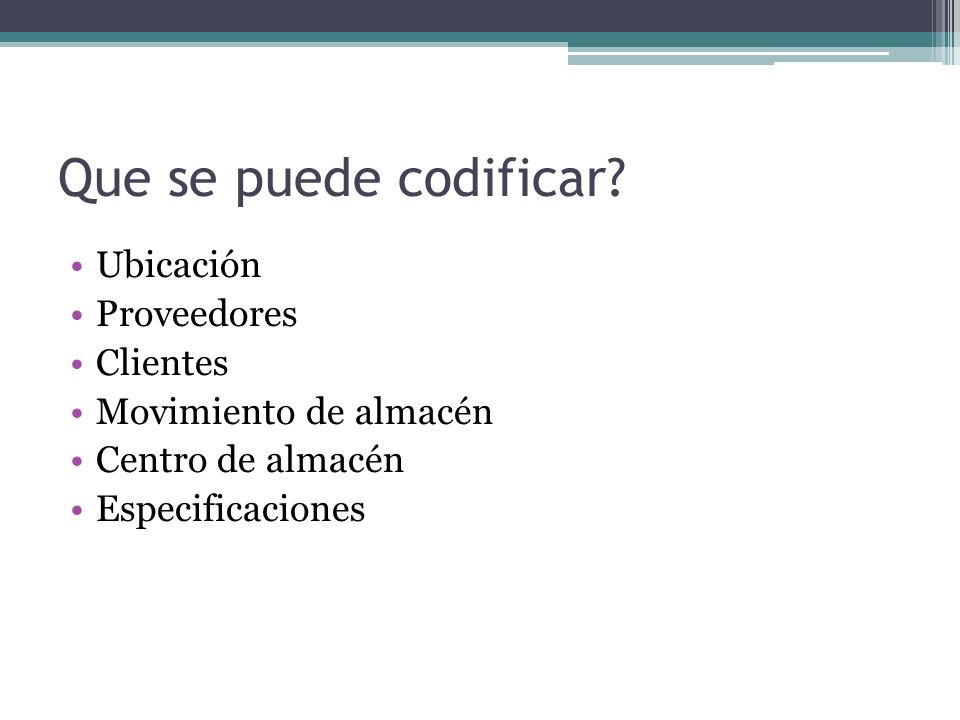

3 Que se puede codificar? Ubicación Proveedores Clientes
Movimiento de almacén Centro de almacén Especificaciones

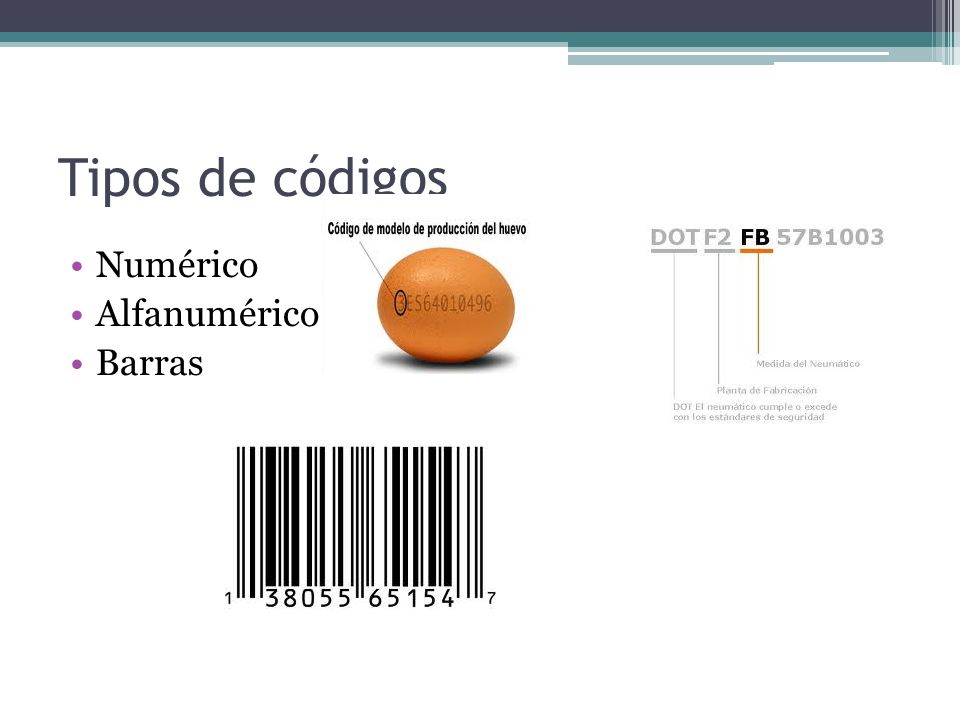

4 Tipos de códigos Numérico Alfanumérico Barras

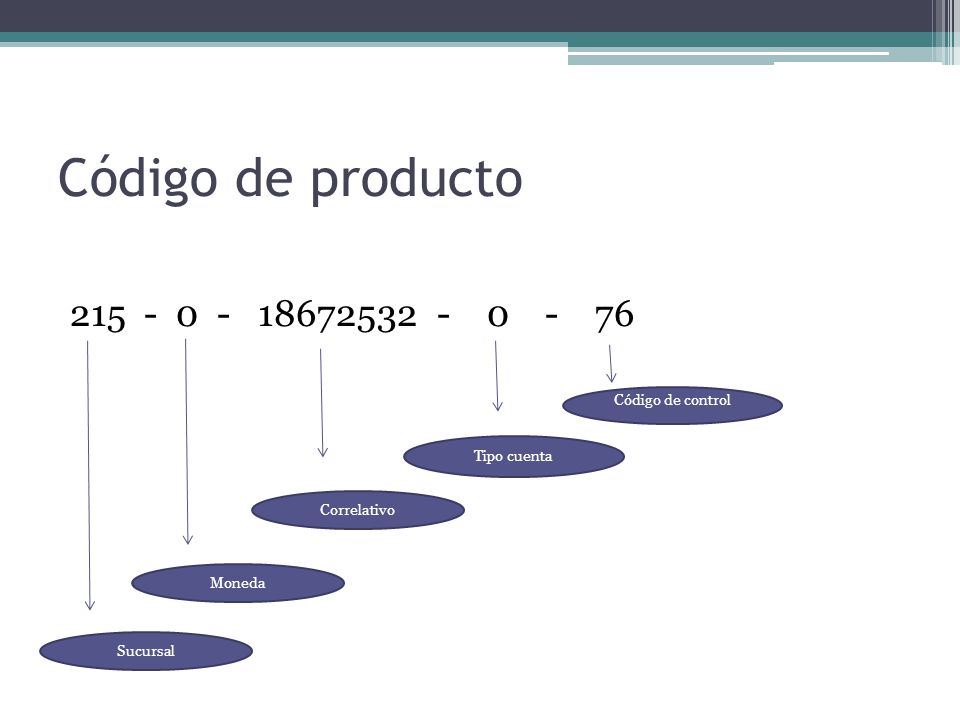

5 Código de producto 215 - 0 - 18672532 - 0 - 76 Código de control
Código de control Tipo cuenta Correlativo Moneda Sucursal

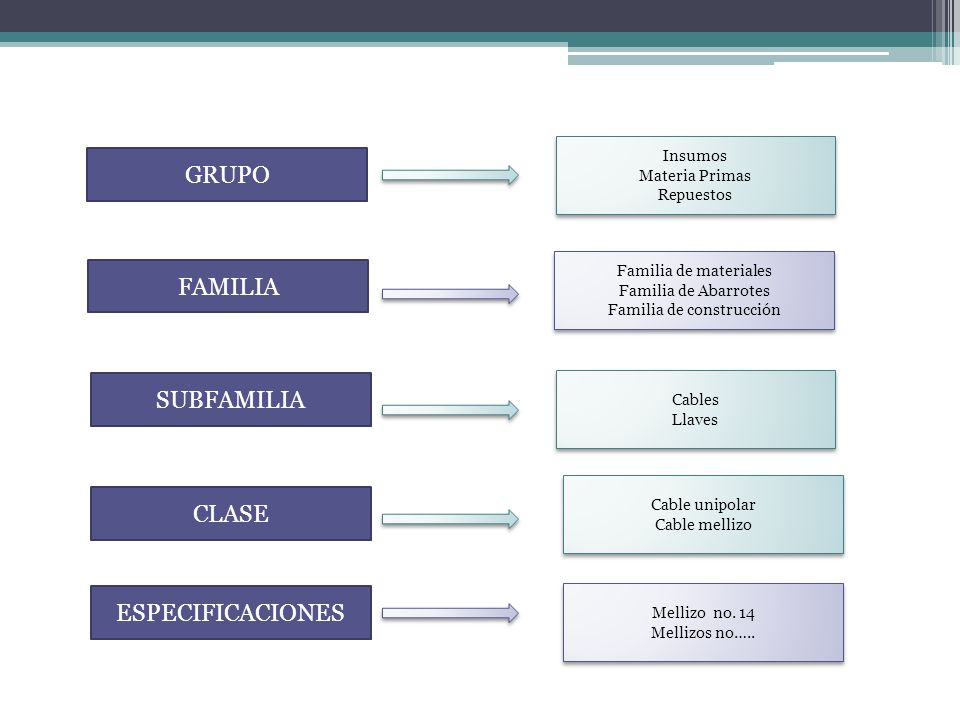

6 Familia de construcción
Insumos Materia Primas Repuestos GRUPO Familia de materiales Familia de Abarrotes Familia de construcción FAMILIA SUBFAMILIA Cables Llaves Cable unipolar Cable mellizo CLASE ESPECIFICACIONES Mellizo no. 14 Mellizos no…..

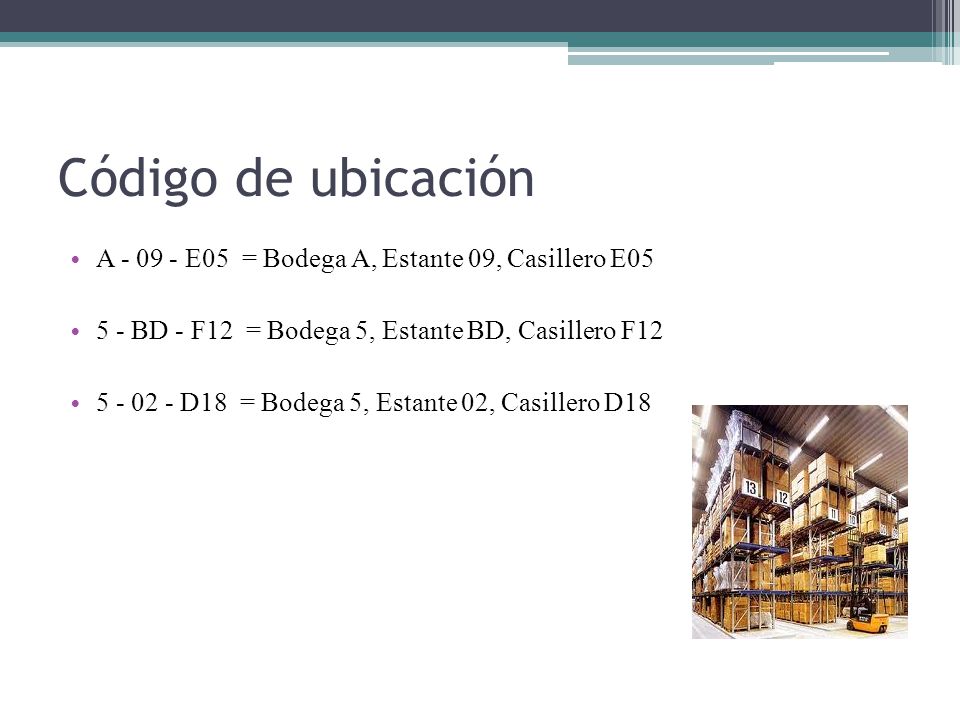

7 Código de ubicación A - 09 - E05 = Bodega A, Estante 09, Casillero E05
5 - BD - F12 = Bodega 5, Estante BD, Casillero F12 D18 = Bodega 5, Estante 02, Casillero D18

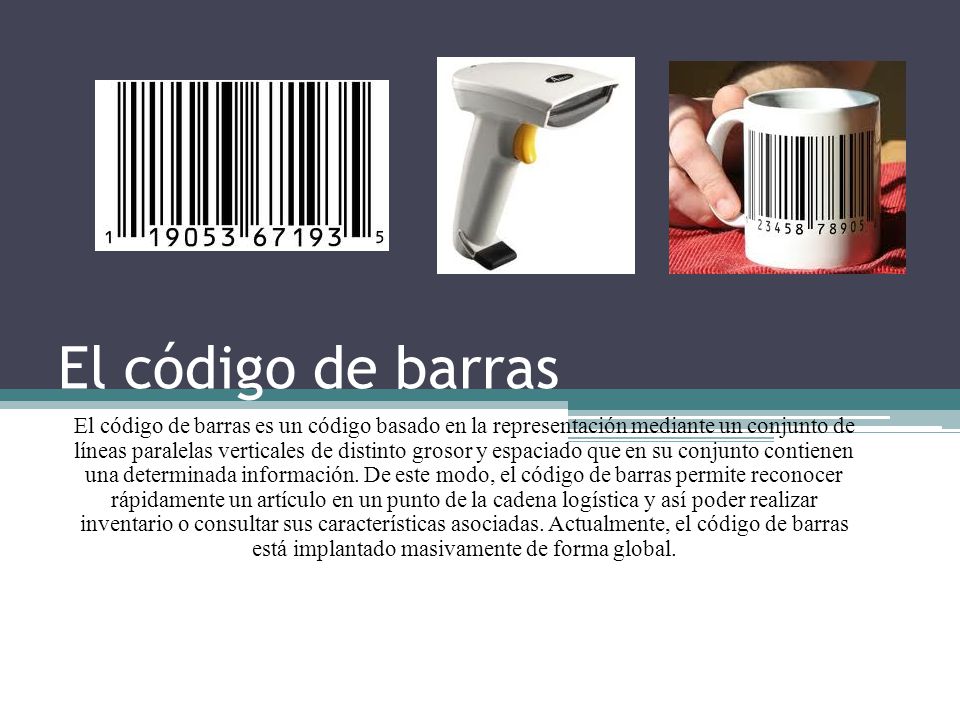

8 El código de barras El código de barras es un código basado en la representación mediante un conjunto de líneas paralelas verticales de distinto grosor y espaciado que en su conjunto contienen una determinada información. De este modo, el código de barras permite reconocer rápidamente un artículo en un punto de la cadena logística y así poder realizar inventario o consultar sus características asociadas. Actualmente, el código de barras está implantado masivamente de forma global.

9 Aplicaciones Control de material en proceso Control de inventario
Control de tiempo y asistencia Punto de venta Control de calidad Embarques y recibos Control de documentos Facturación Bibliotecas Bancos de sangre Hospitales Control de acceso

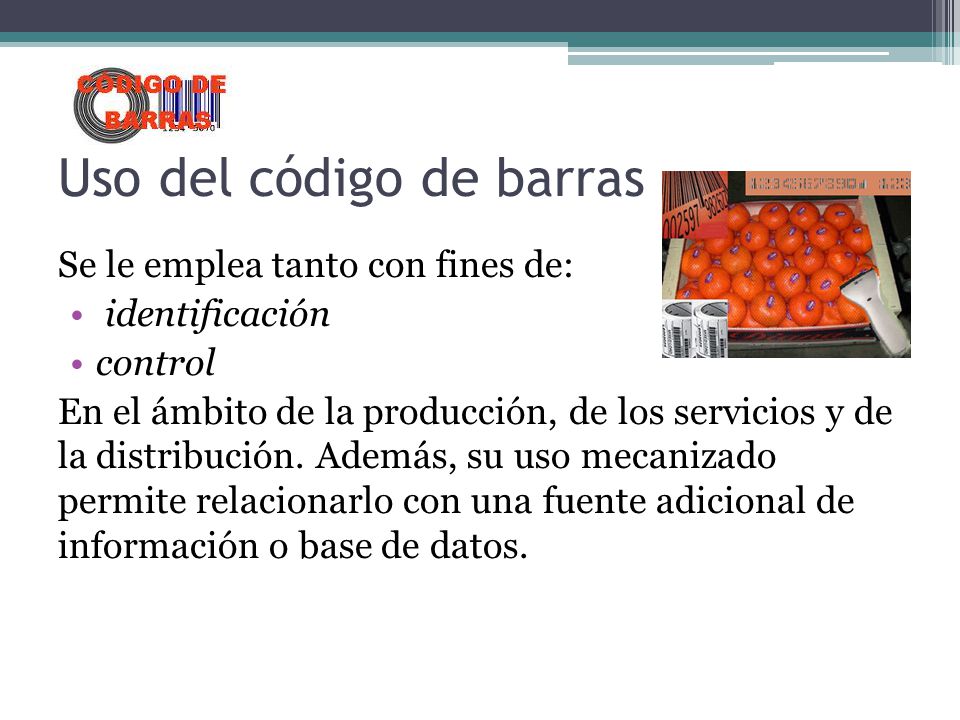

10 Uso del código de barras
Se le emplea tanto con fines de: identificación control En el ámbito de la producción, de los servicios y de la distribución. Además, su uso mecanizado permite relacionarlo con una fuente adicional de información o base de datos.

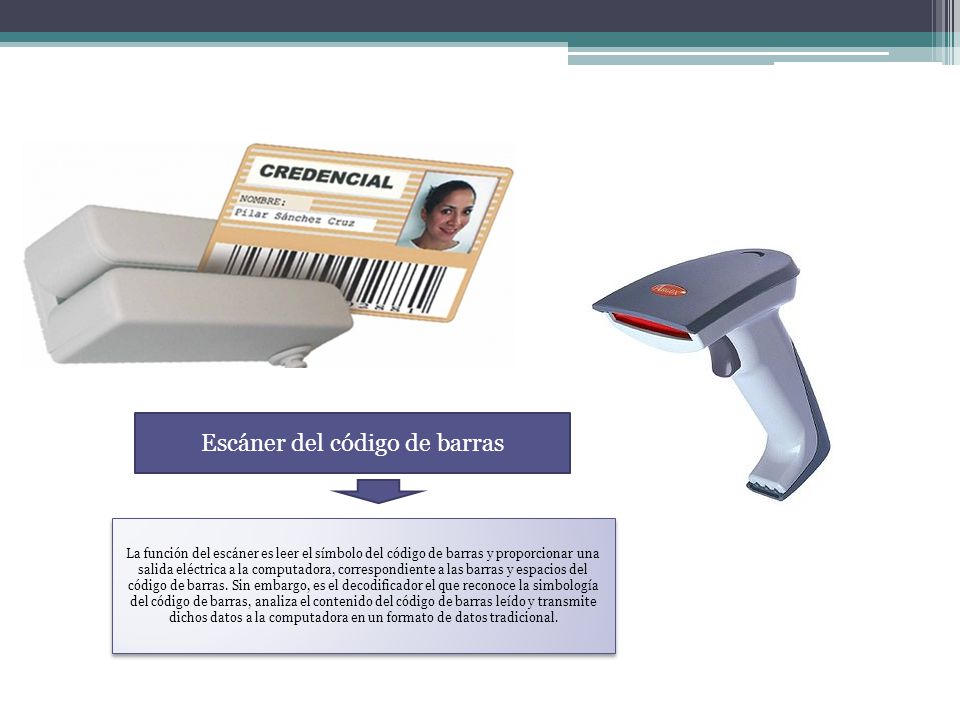

11 Escáner del código de barras
La función del escáner es leer el símbolo del código de barras y proporcionar una salida eléctrica a la computadora, correspondiente a las barras y espacios del código de barras. Sin embargo, es el decodificador el que reconoce la simbología del código de barras, analiza el contenido del código de barras leído y transmite dichos datos a la computadora en un formato de datos tradicional.

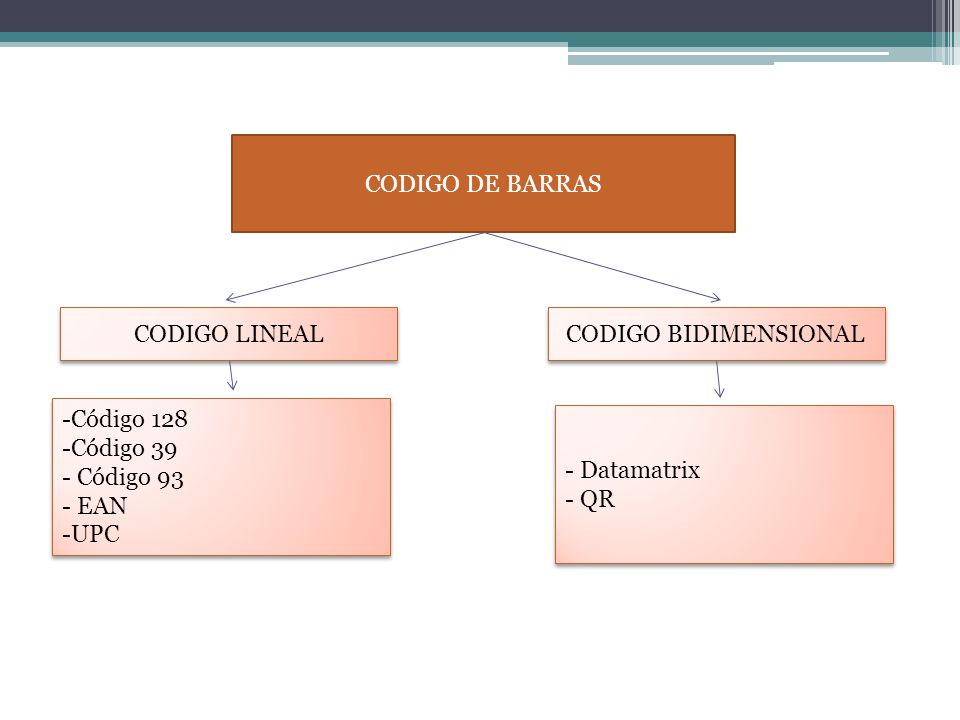

12 CODIGO DE BARRAS CODIGO LINEAL CODIGO BIDIMENSIONAL Código 128 Código 39 Código 93 EAN UPC Datamatrix QR

13

14 Código 128 Código 39 Código UPC13 - 8 Código 93
El código de barras Code 128 es un código alfanumérico de alta densidad. Puede codificar 106 caracteres diferentes . Es ampliamente usado en logística, paquetería, etiquetado de productos, billetes y aplicaciones postales. El código de barras Code39 (también conocido como 3/9, 3 de 9 o 3 entre 9) fue el primer código alfanumérico, de densidad media y es el código de barras mas utilizado (uso no comercial). Código UPC13 - 8 Código 93 EAN - European Article Numbering, fue introducido en Existen dos difrentes versiones de código de barras EAN, EAN 8 y EAN 13, que permiten codificar 8 y 13 dígitos respectivamente. El código de barras EAN 13 es utilizados en la mayoría de los productos comerciales Europeos. El código de barras Code93 fue desarrollado en el año 1982 con la finalidad de complementar el estandar Code39.

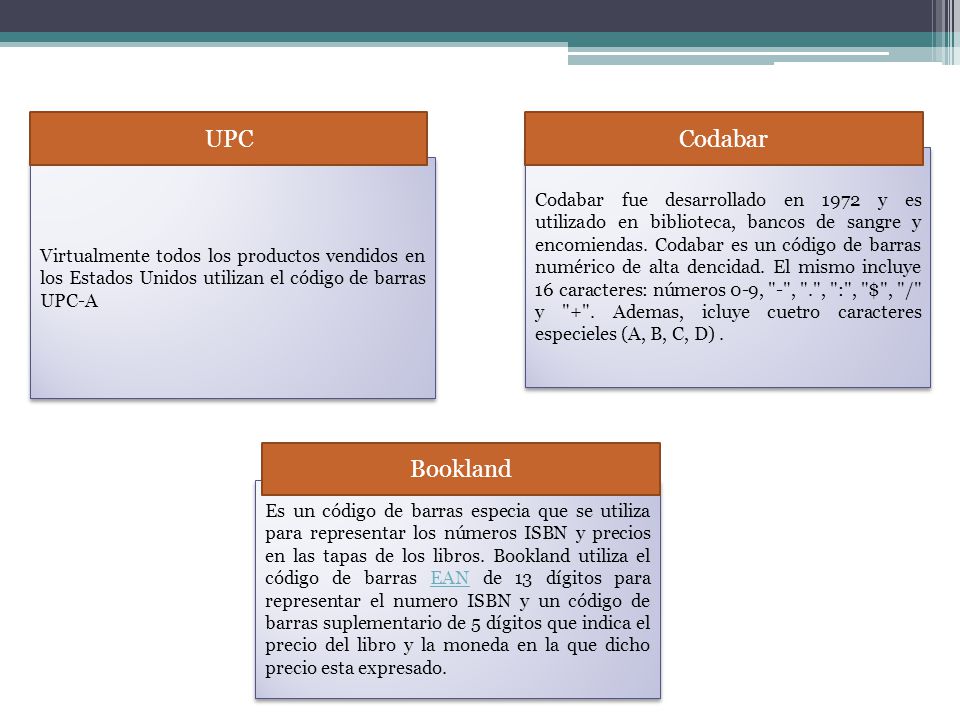

15 UPC Codabar Codabar fue desarrollado en 1972 y es utilizado en biblioteca, bancos de sangre y encomiendas. Codabar es un código de barras numérico de alta dencidad. El mismo incluye 16 caracteres: números 0-9, "-", ".", ":", "$", "/" y "+". Ademas, icluye cuetro caracteres especieles (A, B, C, D) . Virtualmente todos los productos vendidos en los Estados Unidos utilizan el código de barras UPC-A Bookland Es un código de barras especia que se utiliza para representar los números ISBN y precios en las tapas de los libros. Bookland utiliza el código de barras EAN de 13 dígitos para representar el numero ISBN y un código de barras suplementario de 5 dígitos que indica el precio del libro y la moneda en la que dicho precio esta expresado.

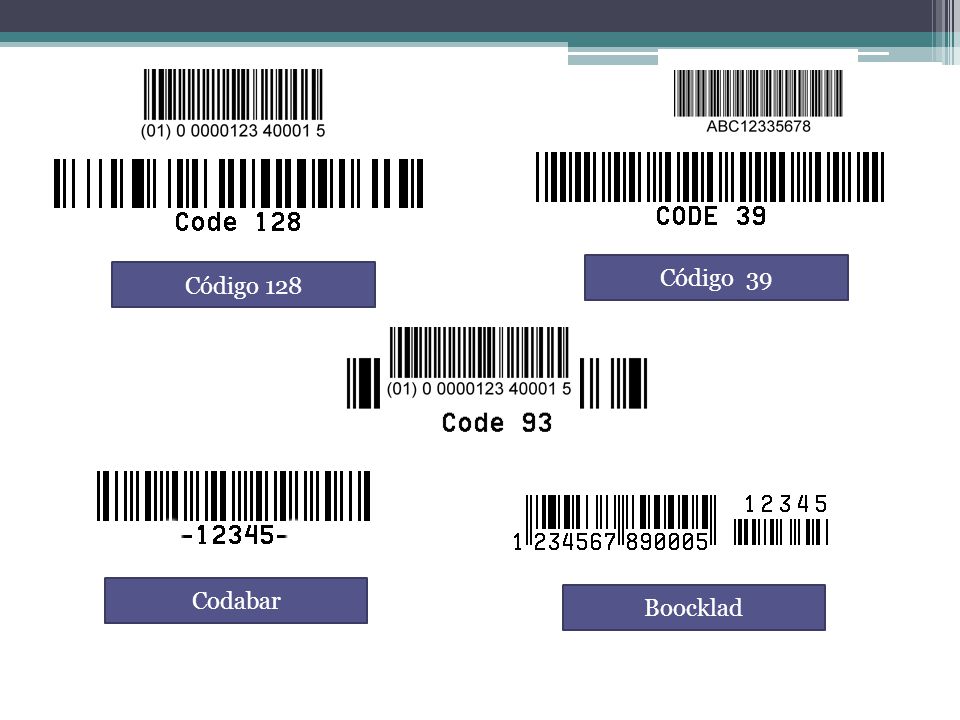

16 Código 39 Código 128 Codabar Boocklad

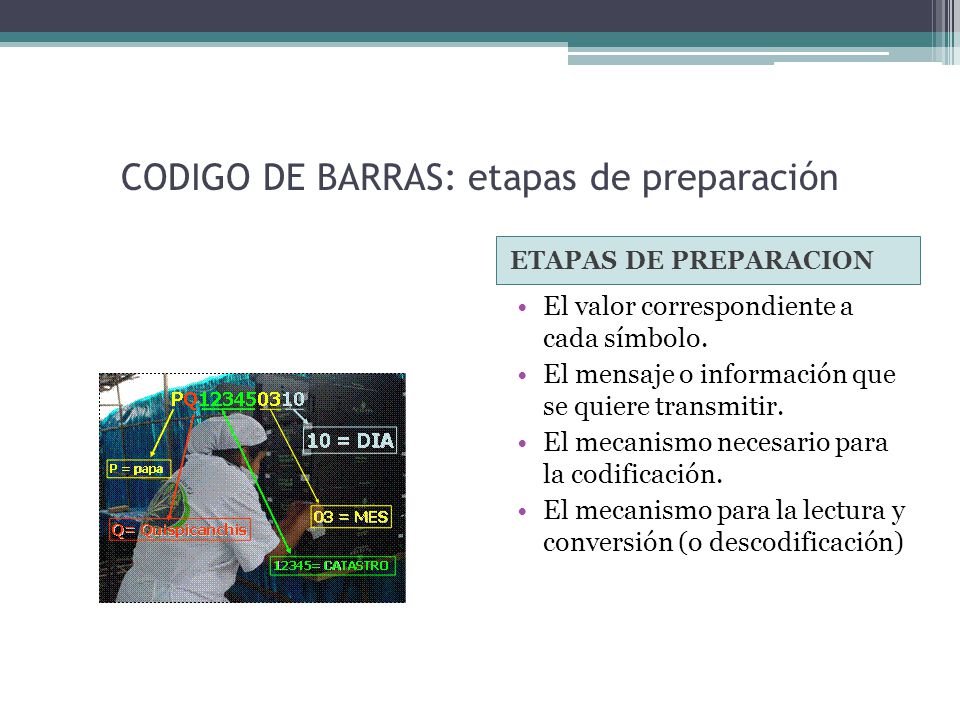

17 CODIGO DE BARRAS: etapas de preparación
ETAPAS DE PREPARACION El valor correspondiente a cada símbolo. El mensaje o información que se quiere transmitir. El mecanismo necesario para la codificación. El mecanismo para la lectura y conversión (o descodificación)

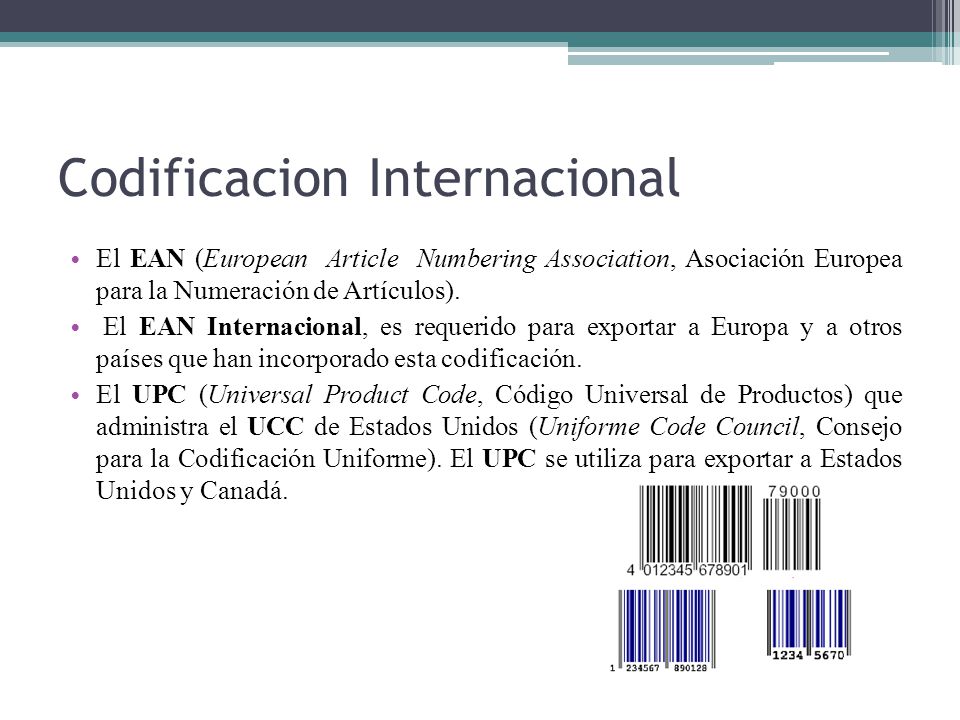

18 Codificacion Internacional
El EAN (European Article Numbering Association, Asociación Europea para la Numeración de Artículos).  El EAN Internacional, es requerido para exportar a Europa y a otros países que han incorporado esta codificación. El UPC (Universal Product Code, Código Universal de Productos) que administra el UCC de Estados Unidos (Uniforme Code Council, Consejo para la Codificación Uniforme). El UPC se utiliza para exportar a Estados Unidos y Canadá.

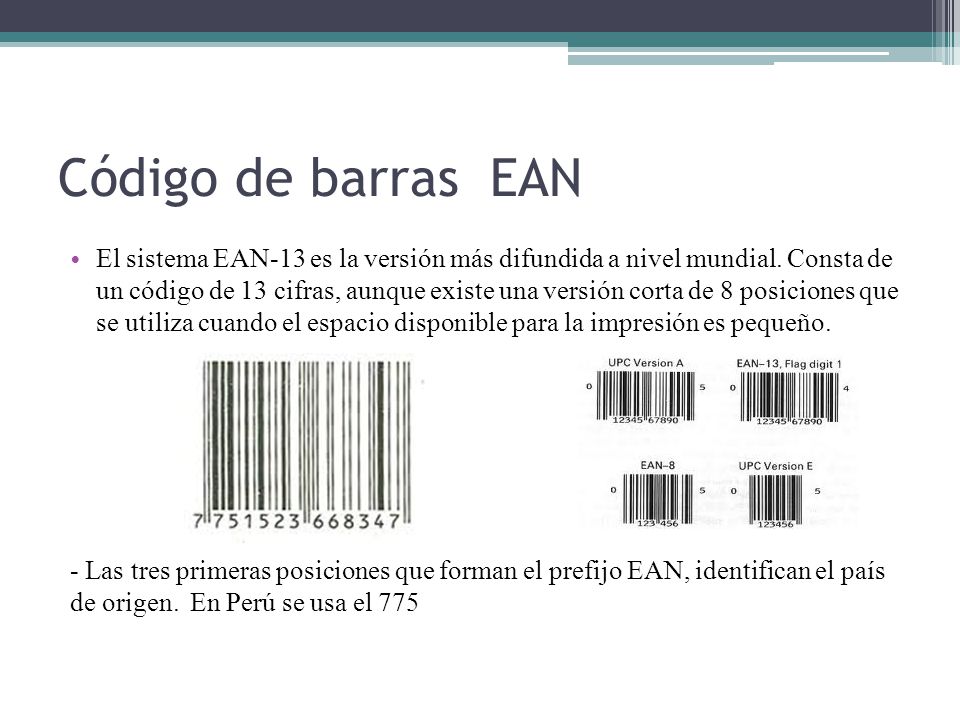

19 Código de barras EAN El sistema EAN-13 es la versión más difundida a nivel mundial. Consta de un código de 13 cifras, aunque existe una versión corta de 8 posiciones que se utiliza cuando el espacio disponible para la impresión es pequeño. - Las tres primeras posiciones que forman el prefijo EAN, identifican el país de origen. En Perú se usa el 775

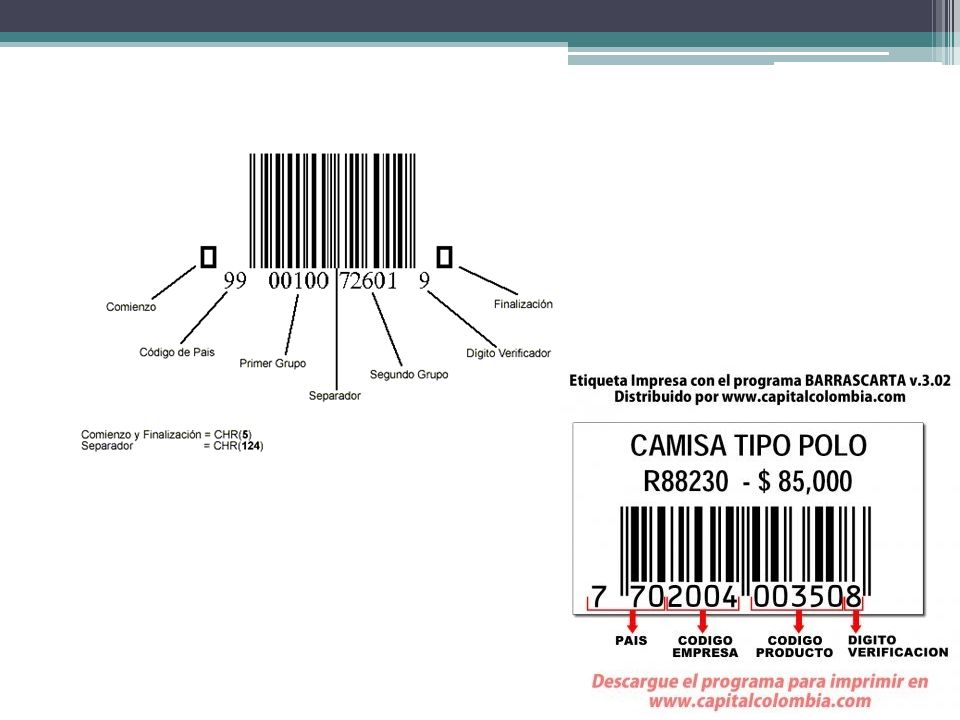

20

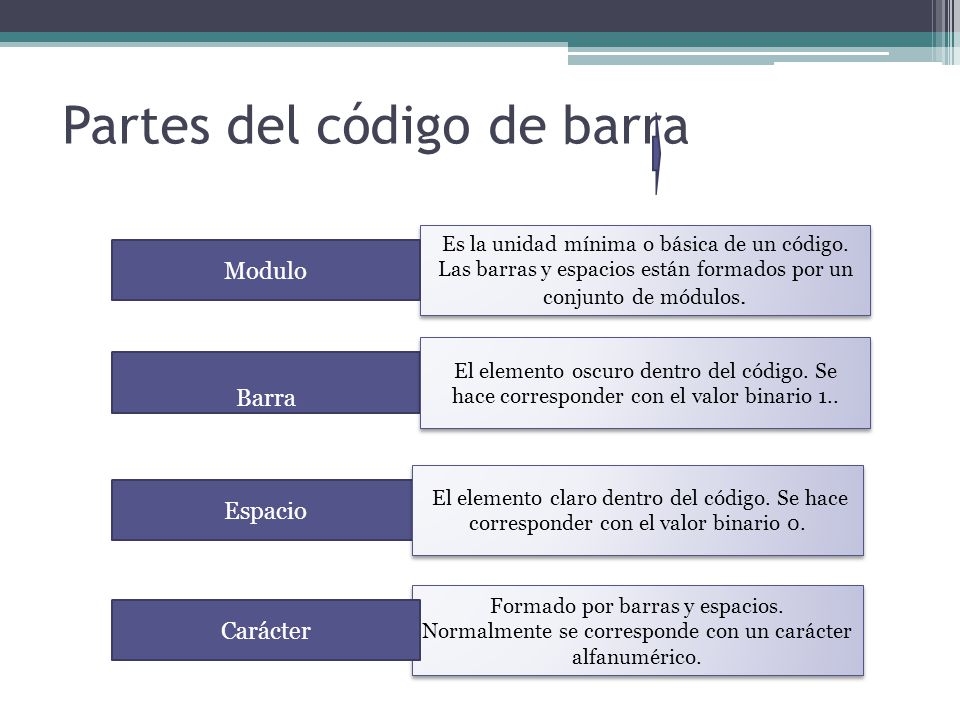

21 Partes del código de barra
Es la unidad mínima o básica de un código. Las barras y espacios están formados por un conjunto de módulos. Modulo El elemento oscuro dentro del código. Se hace corresponder con el valor binario 1.. Barra  El elemento claro dentro del código. Se hace corresponder con el valor binario 0. Espacio Formado por barras y espacios. Normalmente se corresponde con un carácter alfanumérico. Carácter

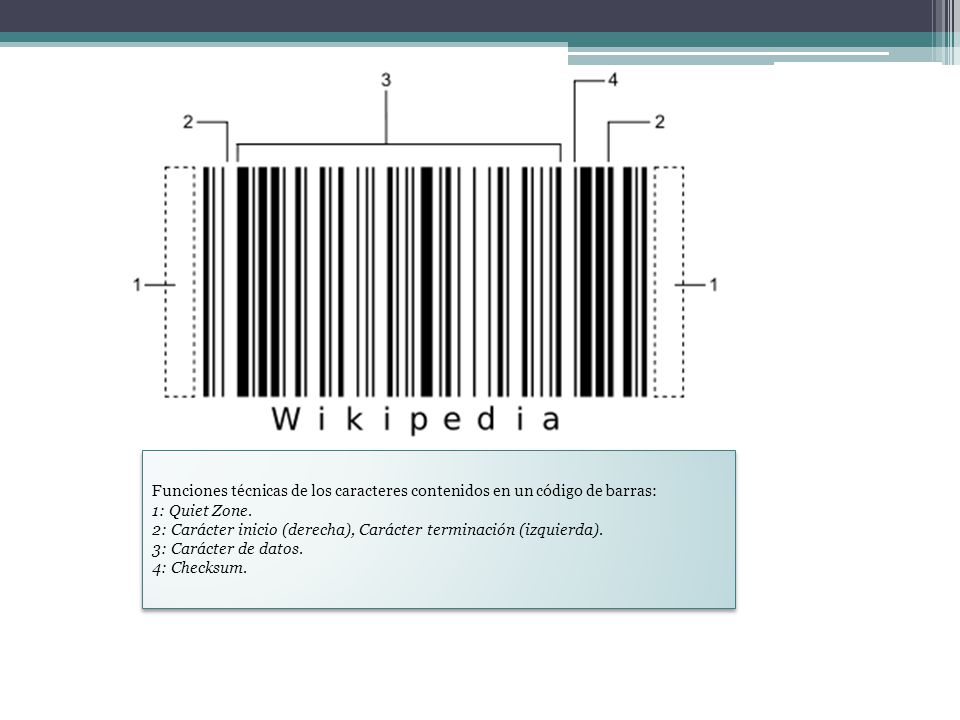

22 Funciones técnicas de los caracteres contenidos en un código de barras: 1: Quiet Zone. 2: Carácter inicio (derecha), Carácter terminación (izquierda). 3: Carácter de datos. 4: Checksum.

23 Ventajas del código de barras
Agilidad en etiquetar precios pues no es necesario hacerlo sobre el artículo sino simplemente en el lineal. Rápido control del stock de mercancías. Estadísticas comerciales. El código de barras permite conocer las referencias vendidas en cada momento pudiendo extraer conclusiones de mercadotecnia. El consumidor obtiene una relación de artículos en el ticket de compra lo que permite su comprobación y eventual reclamación. Entre las pocas desventajas que se le atribuyen se encuentra la imposibilidad de recordar el precio del producto una vez apartado del lineal.

24 Beneficios del Código de Barras
Virtualmente no hay retrasos desde que se lee la información hasta que puede ser usada Se mejora la exactitud de los datos Se tienen costos fijos de labor más bajos Se puede tener un mejor control de calidad, mejor servicio al cliente Se pueden contar con nuevas categorías de información. Se mejora la competitividad.

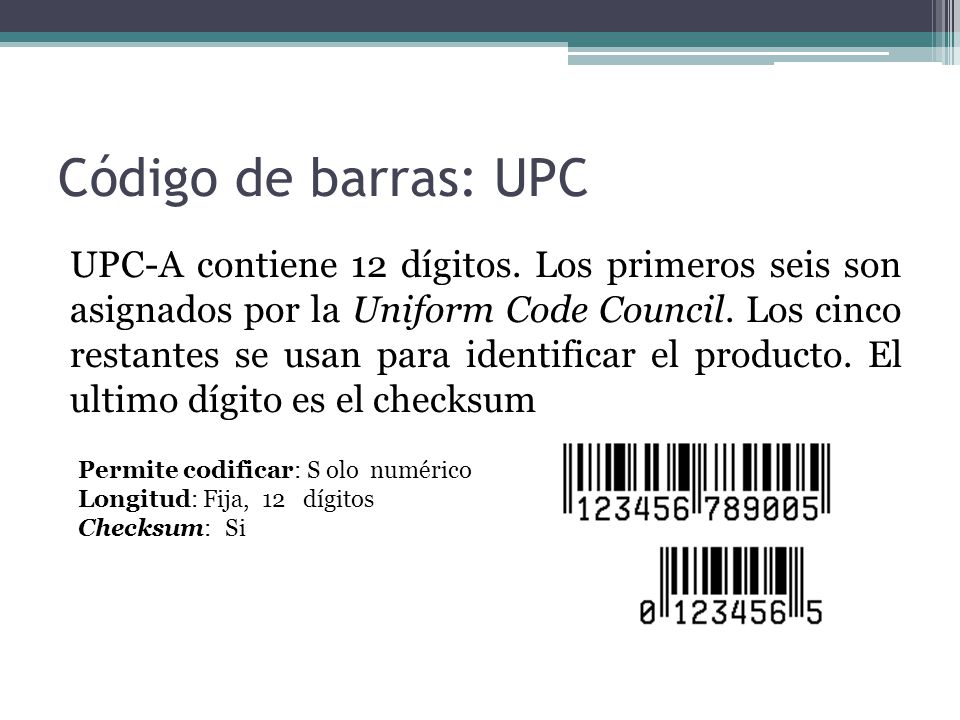

25 Código de barras: UPC UPC-A contiene 12 dígitos. Los primeros seis son asignados por la Uniform Code Council. Los cinco restantes se usan para identificar el producto. El ultimo dígito es el checksum Permite codificar: S olo numérico Longitud: Fija, dígitos Checksum: Si

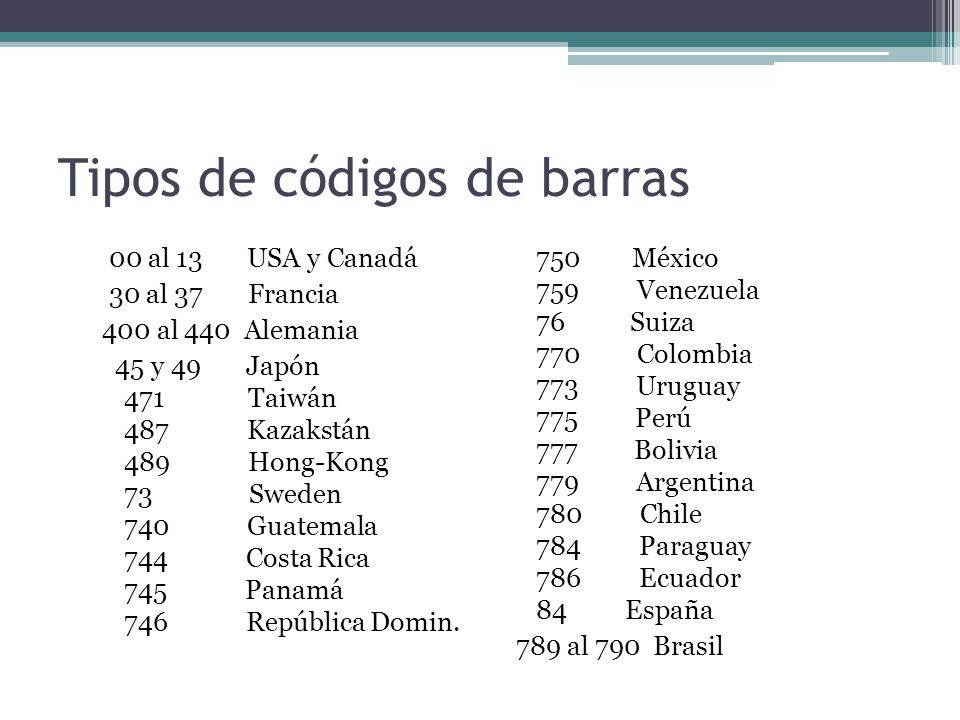

26 Tipos de códigos de barras
00 al 13 USA y Canadá 30 al 37 Francia 400 al 440 Alemania 45 y 49 Japón 471 Taiwán 487 Kazakstán 489 Hong-Kong 73 Sweden 740 Guatemala 744 Costa Rica 745 Panamá 746 República Domin. 750 México 759 Venezuela 76 Suiza 770 Colombia 773 Uruguay 775 Perú 777 Bolivia 779 Argentina 780 Chile 784 Paraguay 786 Ecuador 84 España 789 al 790 Brasil

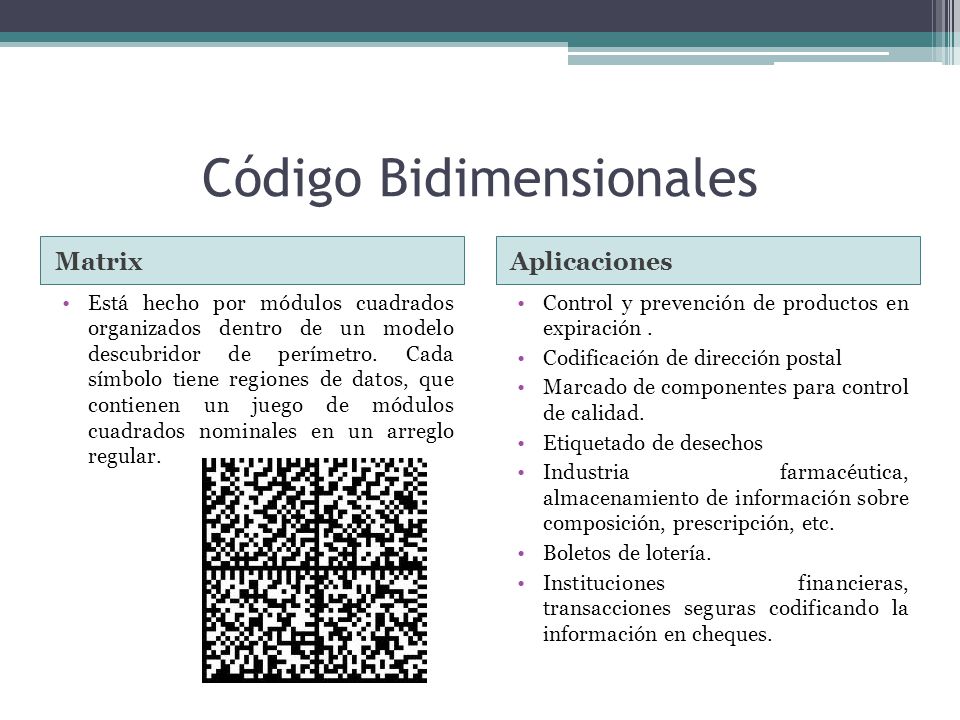

27 Código Bidimensionales
Matrix Aplicaciones Está hecho por módulos cuadrados organizados dentro de un modelo descubridor de perímetro. Cada símbolo tiene regiones de datos, que contienen un juego de módulos cuadrados nominales en un arreglo regular. Control y prevención de productos en expiración . Codificación de dirección postal Marcado de componentes para control de calidad. Etiquetado de desechos Industria farmacéutica, almacenamiento de información sobre composición, prescripción, etc. Boletos de lotería. Instituciones financieras, transacciones seguras codificando la información en cheques.

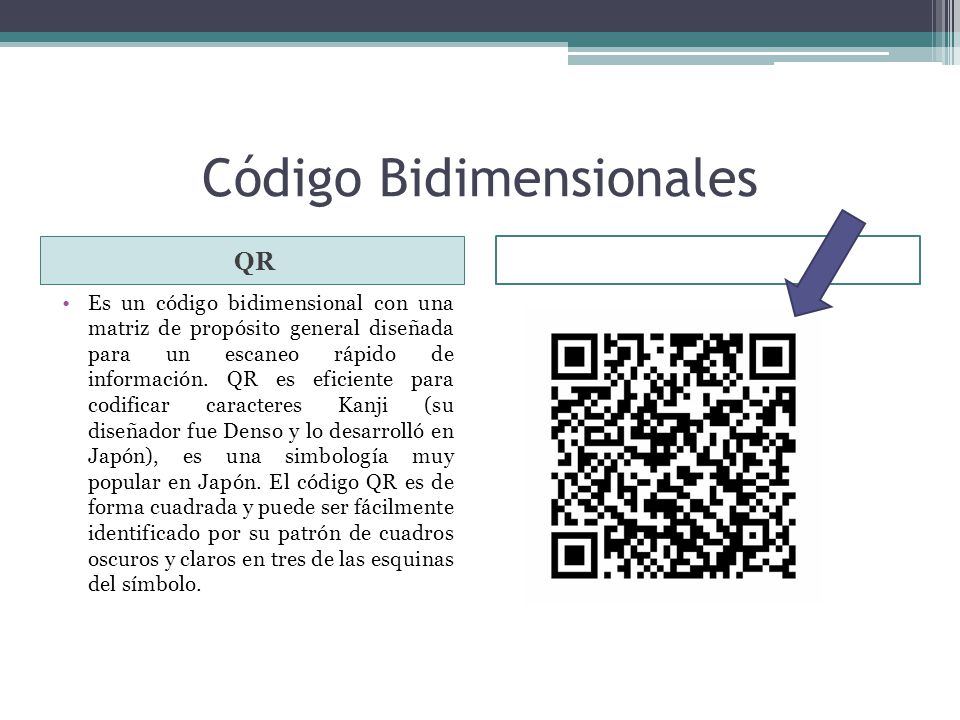

28 Código Bidimensionales
QR Es un código bidimensional con una matriz de propósito general diseñada para un escaneo rápido de información. QR es eficiente para codificar caracteres Kanji (su diseñador fue Denso y lo desarrolló en Japón), es una simbología muy popular en Japón. El código QR es de forma cuadrada y puede ser fácilmente identificado por su patrón de cuadros oscuros y claros en tres de las esquinas del símbolo.

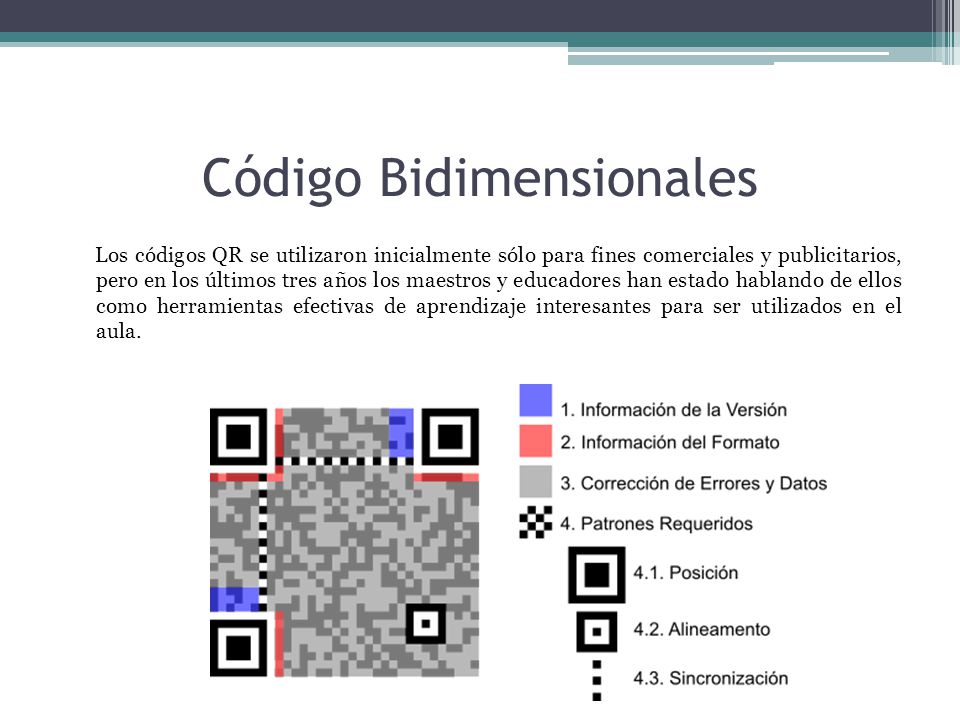

29 Código Bidimensionales
Los códigos QR se utilizaron inicialmente sólo para fines comerciales y publicitarios, pero en los últimos tres años los maestros y educadores han estado hablando de ellos como herramientas efectivas de aprendizaje interesantes para ser utilizados en el aula.
