1 Pedro L. Martínez de Bujo Vitoria 27 de Septiembre de 2009

2 Dimensionado de instalaciones de AFCH Y ACS TRAMITACIONES (SEGÚN:www.industria.ejgv.euskadi.net) INSTALACIONES INDIVIDUALES Q ≤ 3l/sBOLETIN COLECTIVAS Q ≤ 50 l/s (Sin fluxores)BOLETIN INDIVIDUALES O COLECTIVAS CON FLUXORES BOLETIN MEMORIA TECNICA INDIVIDUALES Q>3 l/s BOLETIN MEMORIA TECNICA COLECTIVAS Q>50 l/s BOLETIN MEMORIA TECNICA MAS DE 15 PLANTAS BOLETIN PROYECTO DIRECCIÓN DE OBRA EL Nº DE PLANTAS SE TOMA DESDE EL NIVEL DE CALZADA

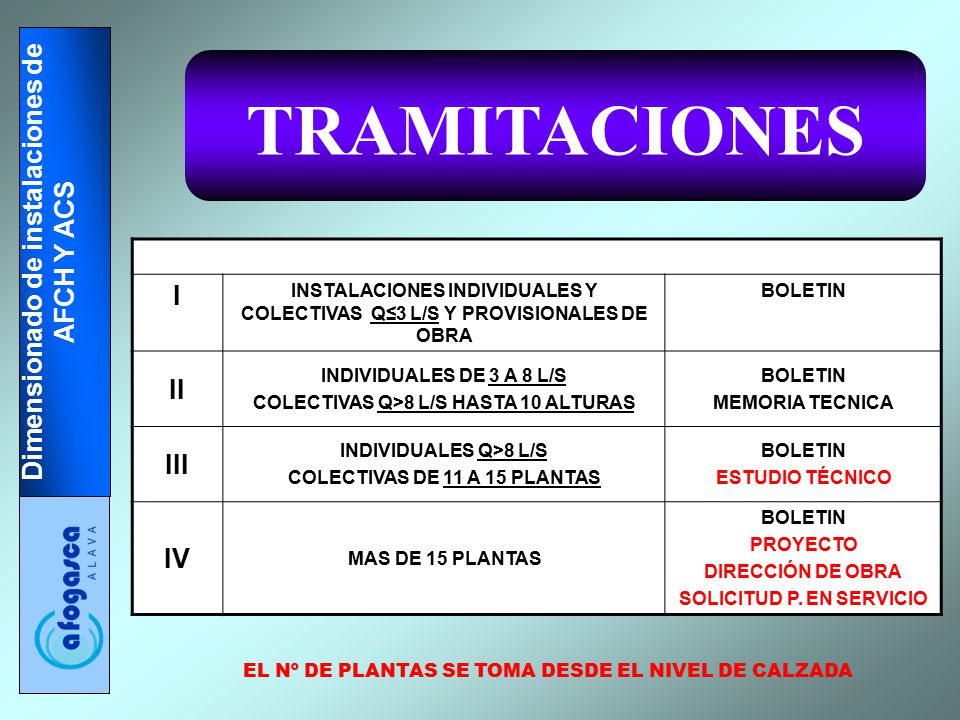

3 Dimensionado de instalaciones de AFCH Y ACS TRAMITACIONES I INSTALACIONES INDIVIDUALES Y COLECTIVAS Q≤3 L/S Y PROVISIONALES DE OBRA BOLETIN II INDIVIDUALES DE 3 A 8 L/S COLECTIVAS Q>8 L/S HASTA 10 ALTURAS BOLETIN MEMORIA TECNICA III INDIVIDUALES Q>8 L/S COLECTIVAS DE 11 A 15 PLANTAS BOLETIN ESTUDIO TÉCNICO IV MAS DE 15 PLANTAS BOLETIN PROYECTO DIRECCIÓN DE OBRA SOLICITUD P. EN SERVICIO EL Nº DE PLANTAS SE TOMA DESDE EL NIVEL DE CALZADA

4 DIMENSIONADO DE INSTALACIONES DE SUMINISTRO DE AGUA PARA CONSUMO HUMANO y ACS

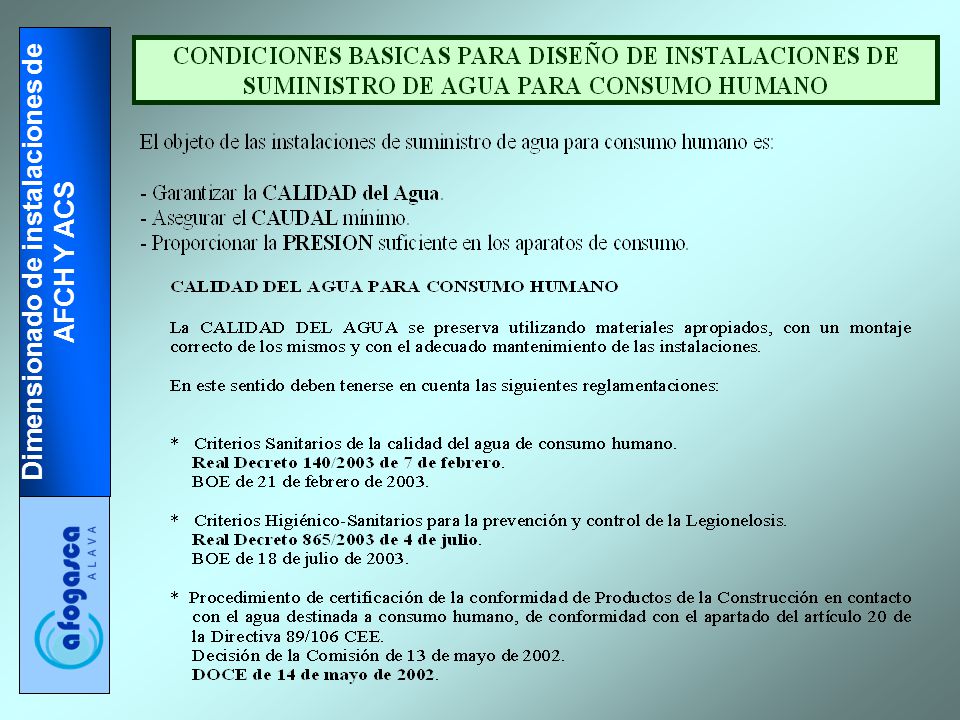

5 Dimensionado de instalaciones de AFCH Y ACS

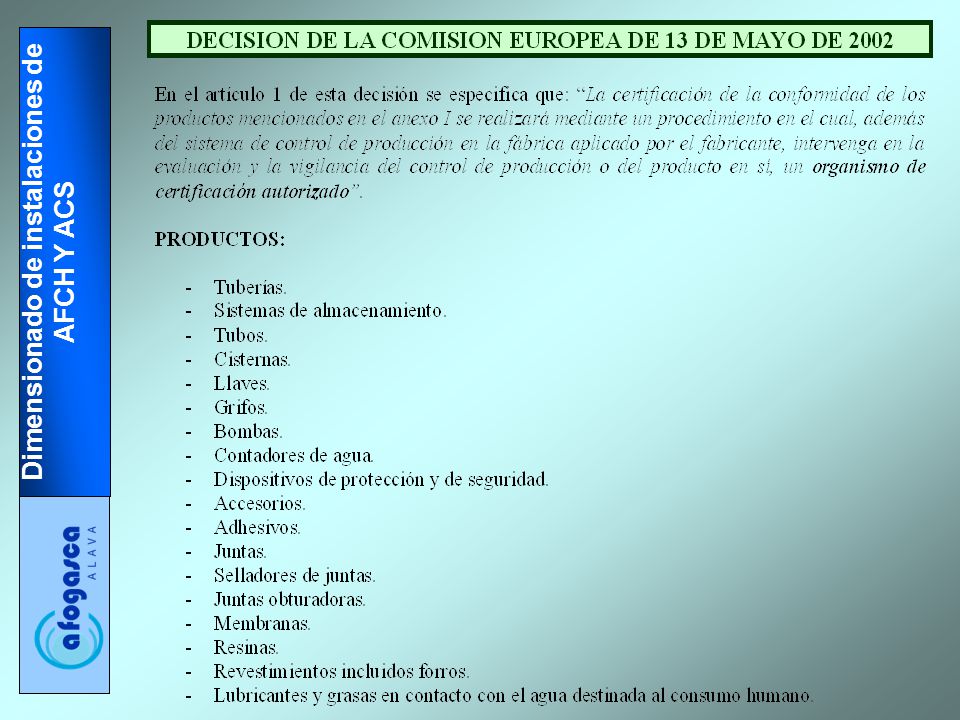

6 Dimensionado de instalaciones de AFCH Y ACS

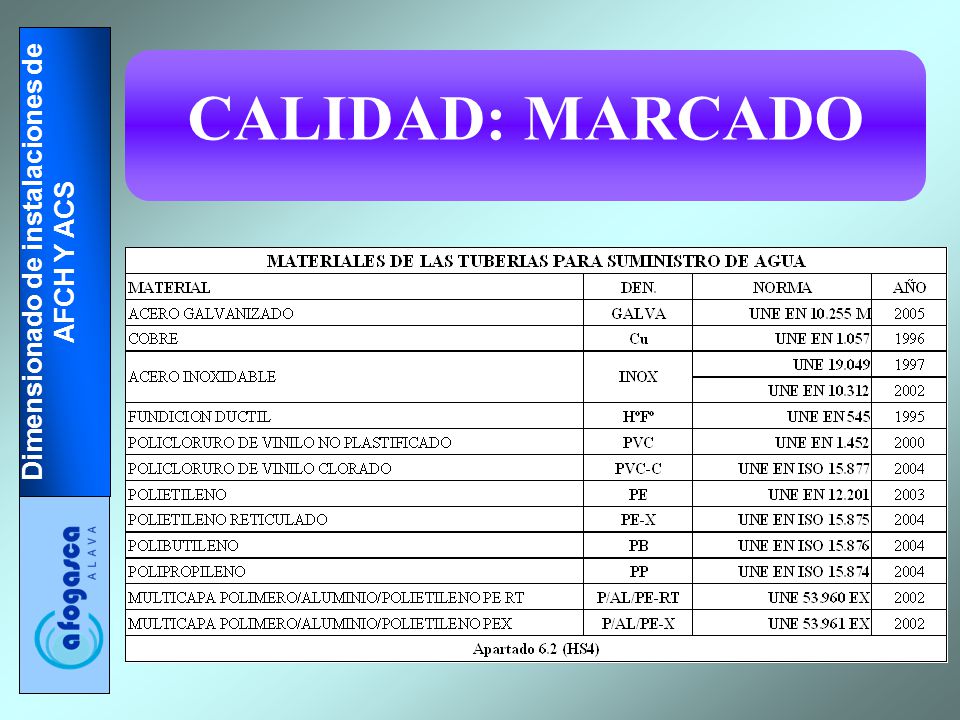

7 Dimensionado de instalaciones de AFCH Y ACS CALIDAD: MARCADO

8 Dimensionado de instalaciones de AFCH Y ACS

9 Dimensionado de instalaciones de AFCH Y ACS

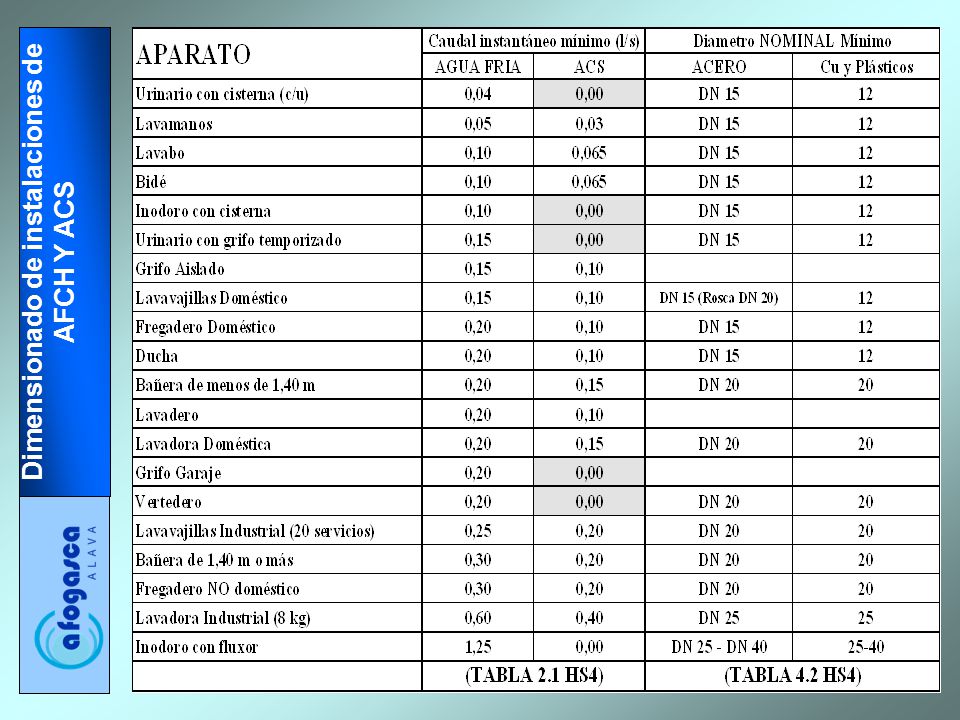

10 Dimensionado de instalaciones de AFCH Y ACS

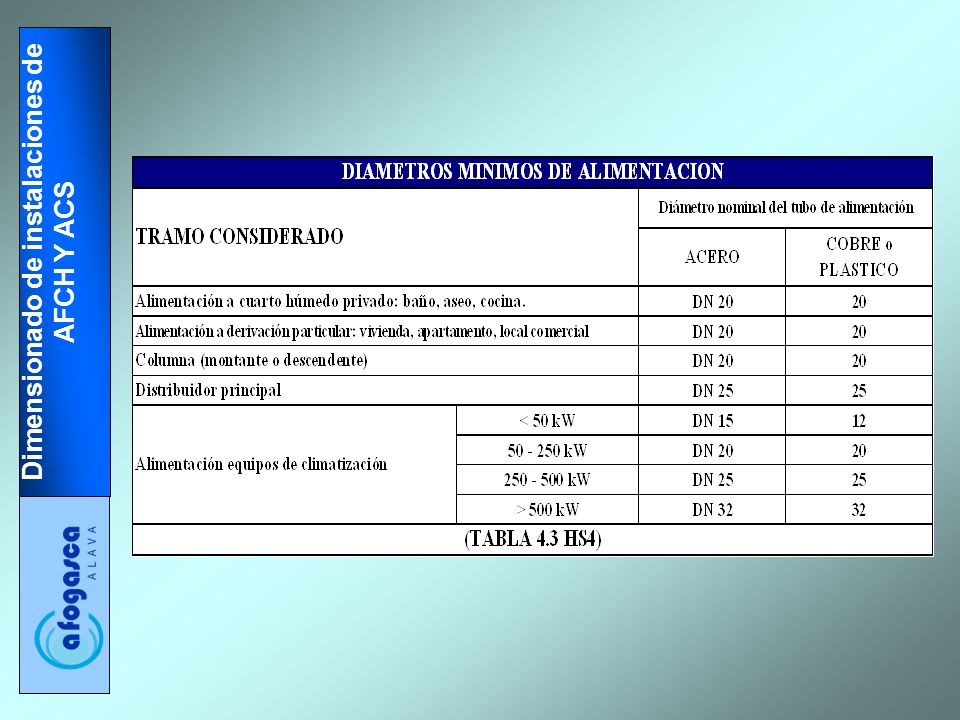

11 Dimensionado de instalaciones de AFCH Y ACS

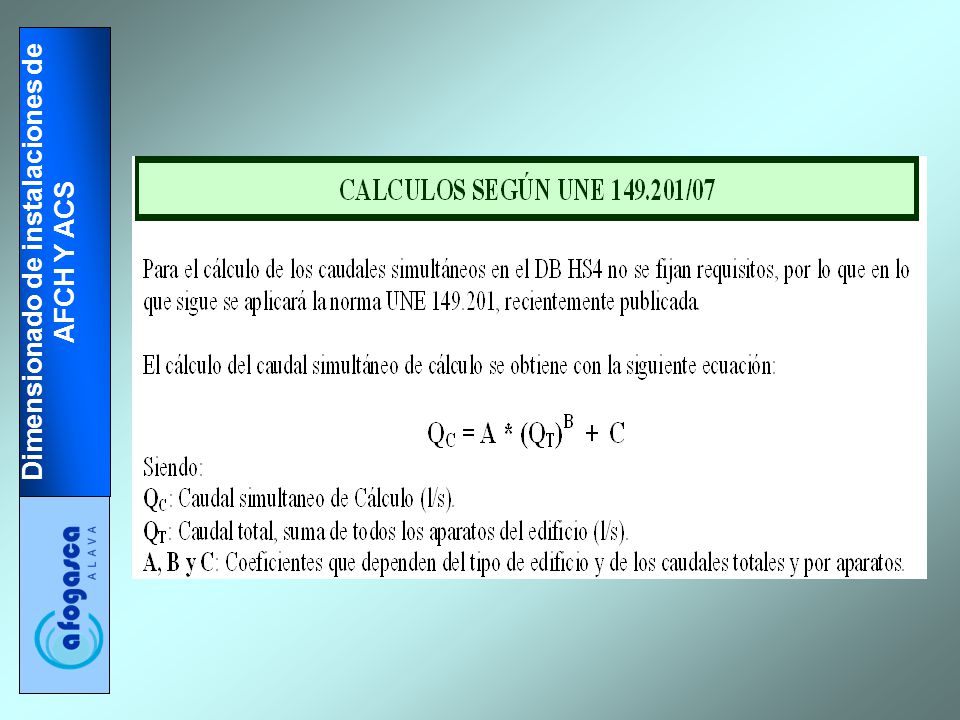

12 Dimensionado de instalaciones de AFCH Y ACS

13 Dimensionado de instalaciones de AFCH Y ACS

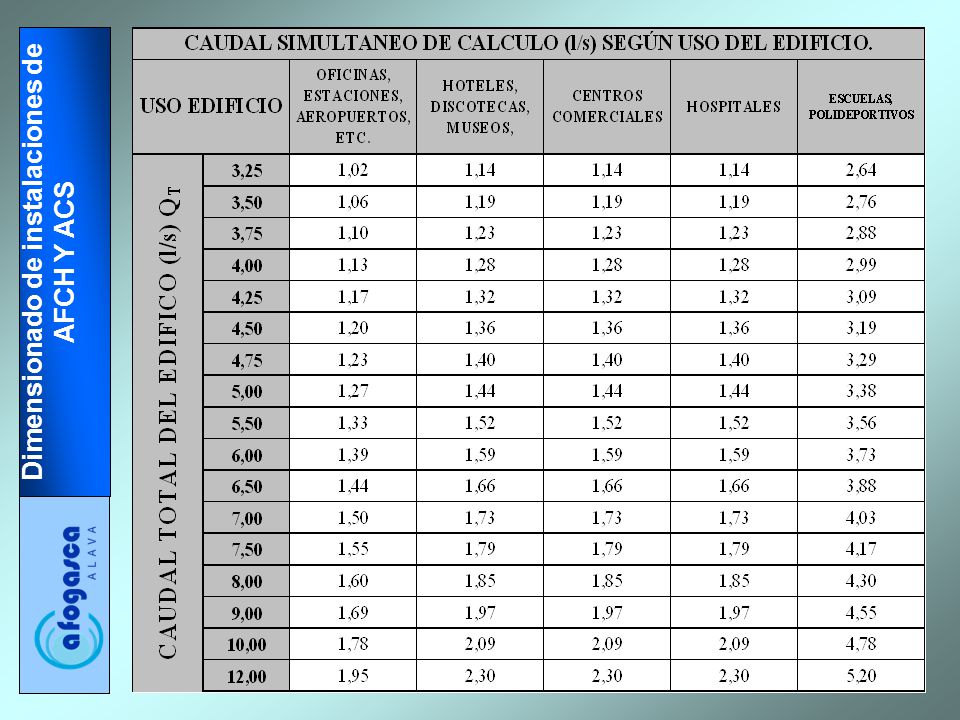

14 Dimensionado de instalaciones de AFCH Y ACS

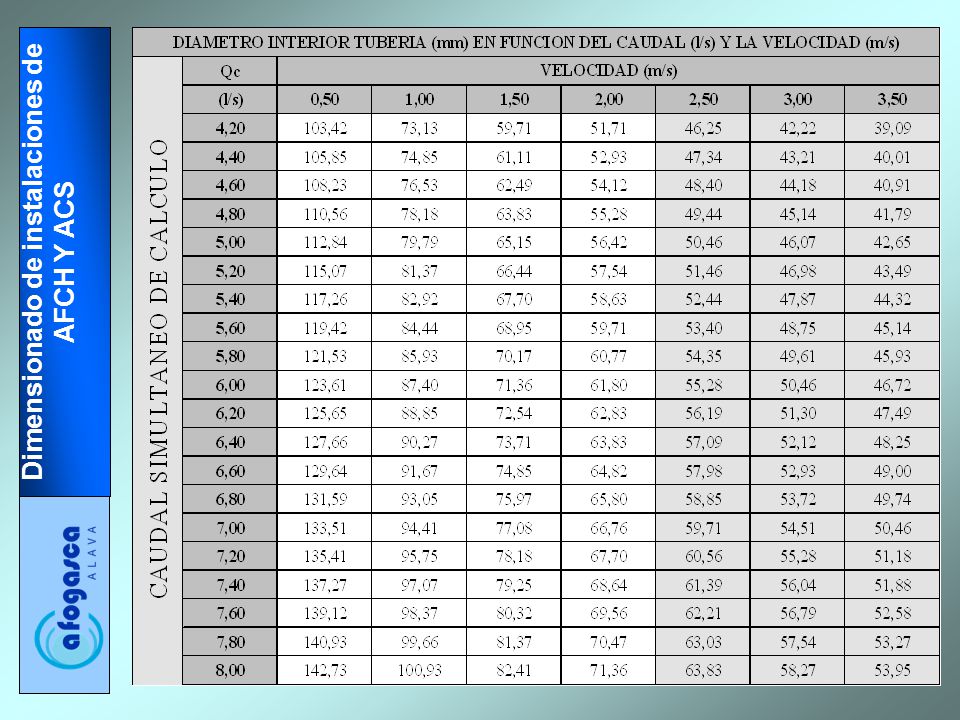

15 Dimensionado de instalaciones de AFCH Y ACS

16 Dimensionado de instalaciones de AFCH Y ACS SELECCIÓN TUBERIAS COMERCIALES

17 Dimensionado de instalaciones de AFCH Y ACS

18 Dimensionado de instalaciones de AFCH Y ACS

19 Dimensionado de instalaciones de AFCH Y ACS

20 Dimensionado de instalaciones de AFCH Y ACS

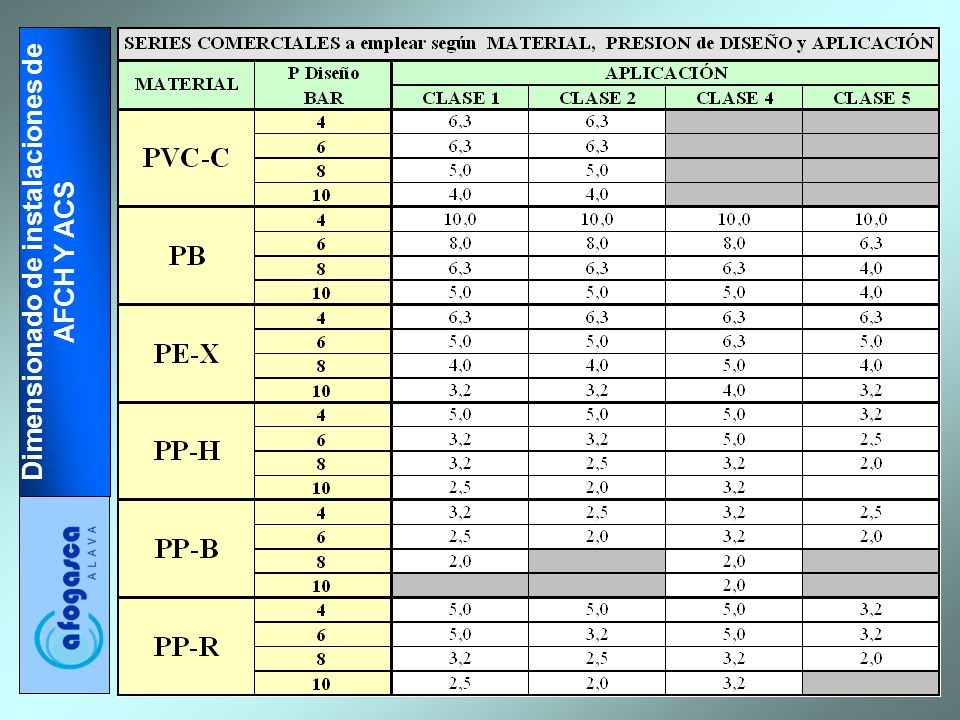

21 Dimensionado de instalaciones de AFCH Y ACS

22 Dimensionado de instalaciones de AFCH Y ACS SELECCIÓN TUBERIAS COMERCIALES GALVANIZADO: 1 m/s (1,5 m/s)COBRE e INOXIDABLE: 1,5 m/sPLASTICOS y MULTICAPA: 2 m/s

23 Dimensionado de instalaciones de AFCH Y ACS

24 Dimensionado de instalaciones de AFCH Y ACS EJEMPLO HOTEL DE 120 HABITACIONES: AGUA FRIA Cada Habitación: Bañera, lavabo, Bide e Inodoro con cisterna: 0,6 l/s Total Habitaciones 120 x 0,6: 72 l/s

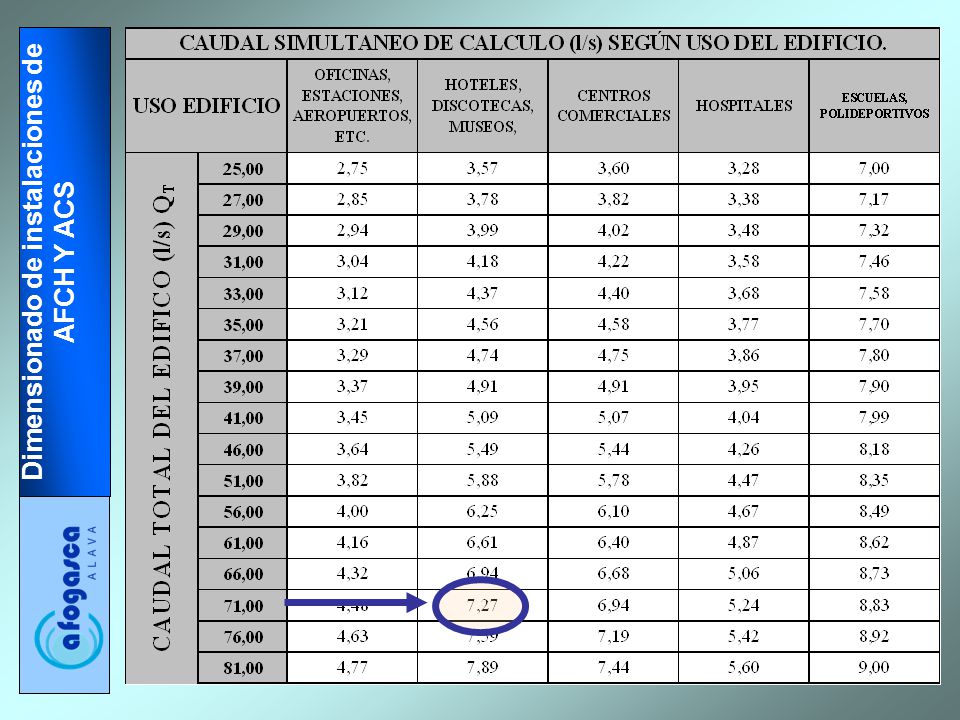

25 Dimensionado de instalaciones de AFCH Y ACS

26 Dimensionado de instalaciones de AFCH Y ACS

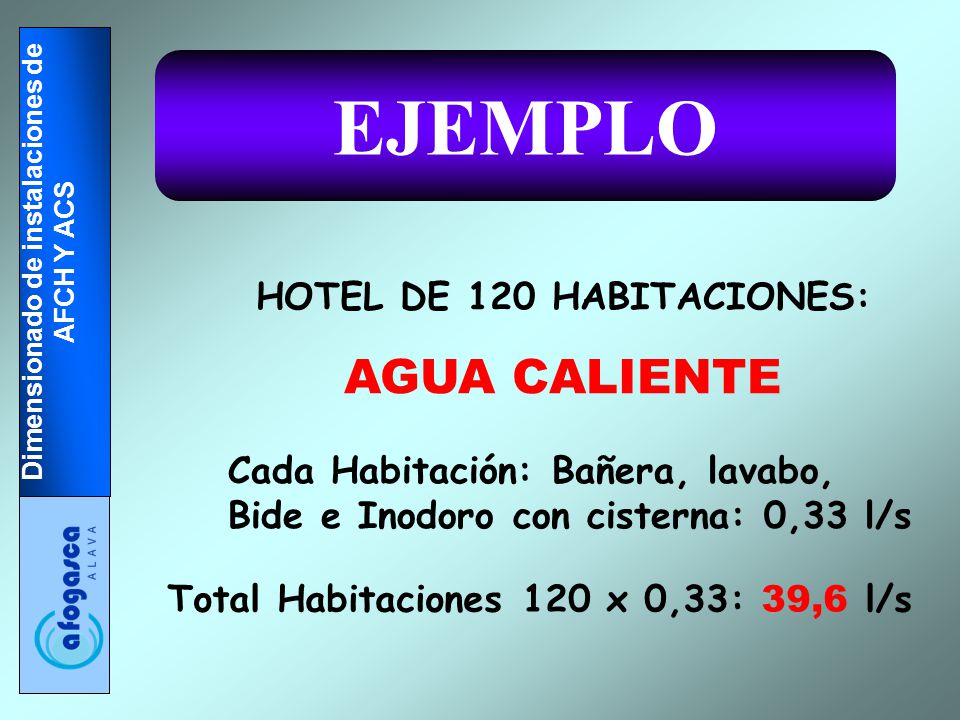

27 Dimensionado de instalaciones de AFCH Y ACS EJEMPLO HOTEL DE 120 HABITACIONES: AGUA CALIENTE Cada Habitación: Bañera, lavabo, Bide e Inodoro con cisterna: 0,33 l/s Total Habitaciones 120 x 0,33: 39,6 l/s

28 Dimensionado de instalaciones de AFCH Y ACS

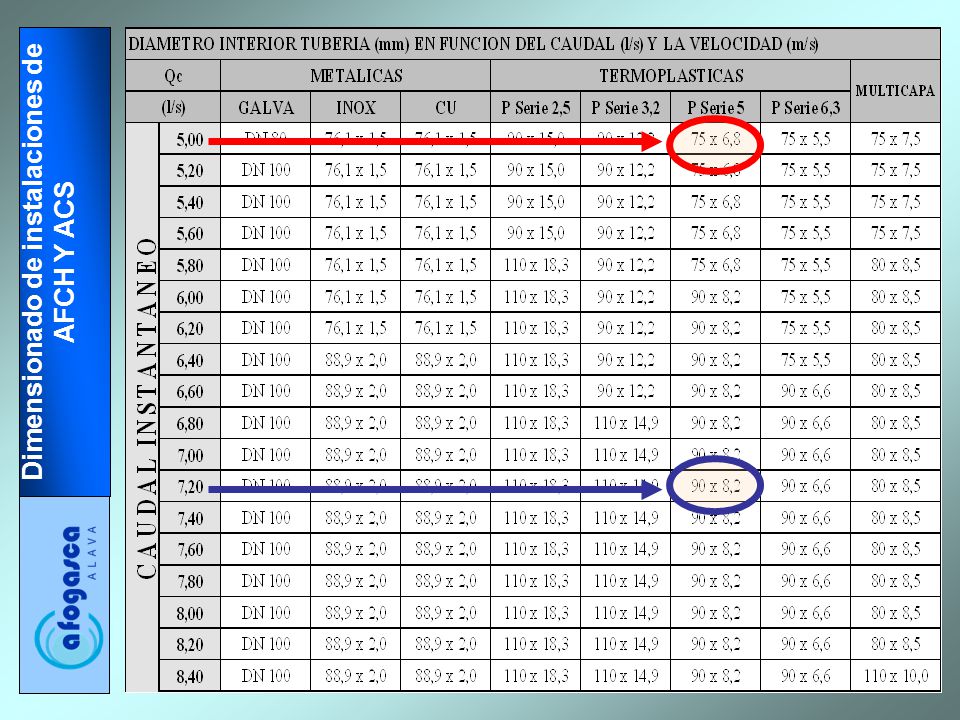

29 Dimensionado de instalaciones de AFCH Y ACS

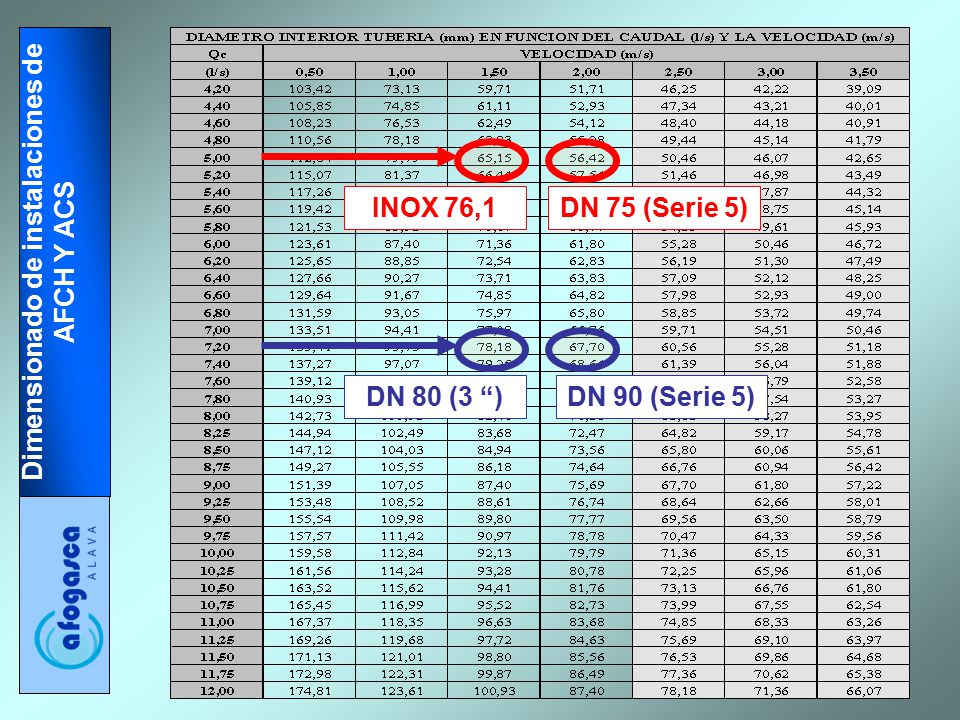

30 Dimensionado de instalaciones de AFCH Y ACS INOX 76,1 DN 80 (3 “) DN 75 (Serie 5) DN 90 (Serie 5)

31 Dimensionado de instalaciones de AFCH Y ACS INOX 66,7 DN 65 (2 ½” ) DN 63 (Serie 5)

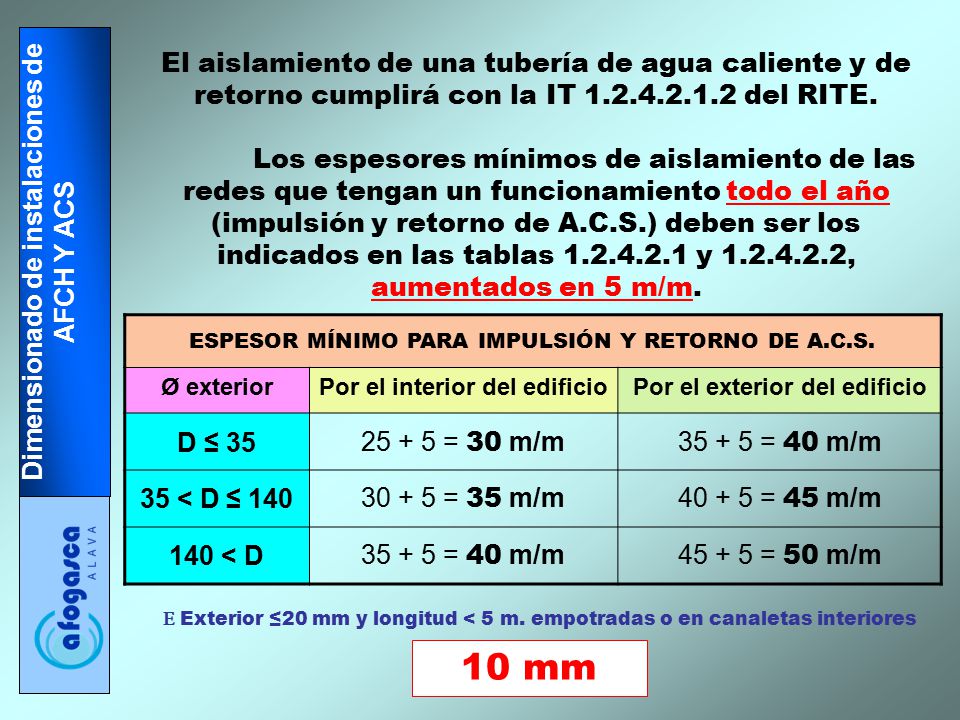

32 Dimensionado de instalaciones de AFCH Y ACS ESPESOR MÍNIMO PARA IMPULSIÓN Y RETORNO DE A.C.S. Ø exteriorPor el interior del edificioPor el exterior del edificio D ≤ 35 25 + 5 = 30 m/m35 + 5 = 40 m/m 35 < D ≤ 140 30 + 5 = 35 m/m40 + 5 = 45 m/m 140 < D 35 + 5 = 40 m/m45 + 5 = 50 m/m El aislamiento de una tubería de agua caliente y de retorno cumplirá con la IT 1.2.4.2.1.2 del RITE. Los espesores mínimos de aislamiento de las redes que tengan un funcionamiento todo el año (impulsión y retorno de A.C.S.) deben ser los indicados en las tablas 1.2.4.2.1 y 1.2.4.2.2, aumentados en 5 m/m.  Exterior ≤20 mm y longitud < 5 m. empotradas o en canaletas interiores 10 mm

33 Dimensionado de instalaciones de AFCH Y ACS THE END
