Matías González Manuel Santurio Junior Madruga

Presentación del tema: "Matías González Manuel Santurio Junior Madruga"— Transcripción de la presentación:

1 Matías González Manuel Santurio Junior Madruga
Barómetro anaeróbico Matías González Manuel Santurio Junior Madruga

2 BARÓMETRO ANAERÓBICO

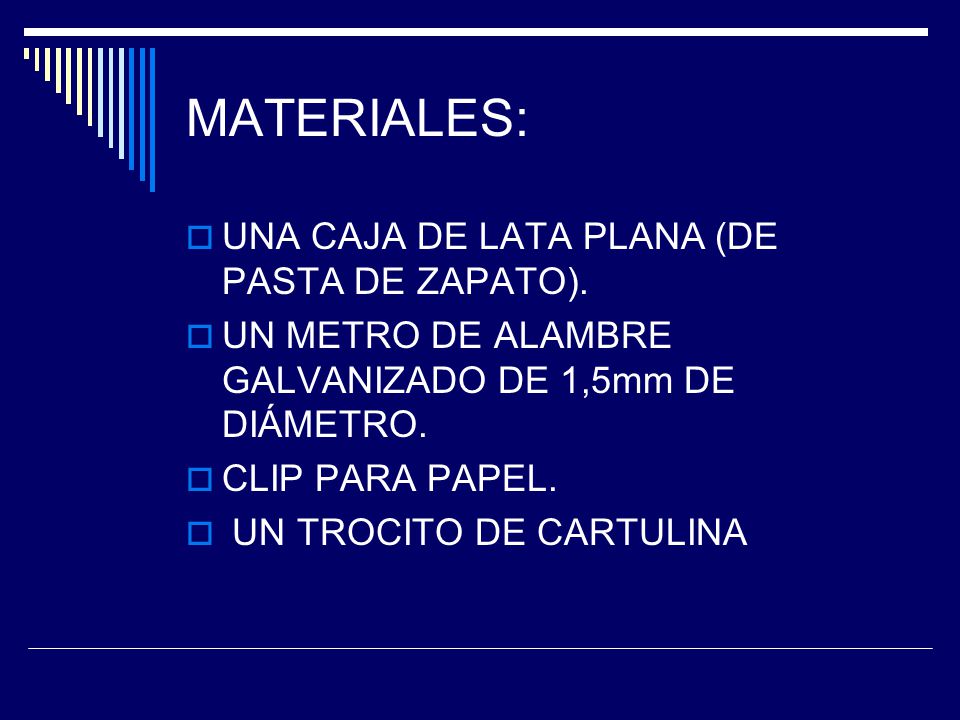

3 MATERIALES: UNA CAJA DE LATA PLANA (DE PASTA DE ZAPATO).
UN METRO DE ALAMBRE GALVANIZADO DE 1,5mm DE DIÁMETRO. CLIP PARA PAPEL. UN TROCITO DE CARTULINA

4 HERRAMIENTAS: LIJA Nª 00 SOLDADOR (DE UNOS 80 W) SOLDADURA CON ESTAÑO
ALICATES DE PUNTAS MARTILLO TALADRO BROCA DE 0,5mm

5 CONSTRUCCIÒN: 1) EL TARRO DEBE LIMPIARSE Y SECARSE MUY BIEN, ESPECIALMENTE SU INTERIOR Y LAS ZONAS DONDE HAY QUE SOLDAR. EN ESTAS ÚLTIMAS HAY QUE SACAR TOTALMENTE LA PINTURA CON LIJA.

6 2) SOLDAR TODO EL BORDE DEL TARRO SELLÁNDOLO COMPLETAMENTE
2) SOLDAR TODO EL BORDE DEL TARRO SELLÁNDOLO COMPLETAMENTE. HACER CON EL ALAMBRE UNA PIEZA QUE PERMITA AFIRMAR EL TARRO MIENTRAS SE SUELDA. CALENTAR BIEN LA ZONA A SOLDAR ANTES DE APLICAR SOLDADURA CON ESTAÑO.

7

8 3) HACER CON EL ALAMBRE GALVANIZADO LAS PIEZAS QUE SE INDICAN DOBLÁNDOLAS CON EL ALICATE. LA IDEA ES QUE AMBAS QUEDEN CONECTADAS A LOS CENTROS DE LAS CARAS DEL TARRO Y UNO LO RODEE DE MODO QUE QUEDE JUNTO A LA OTRA.

9

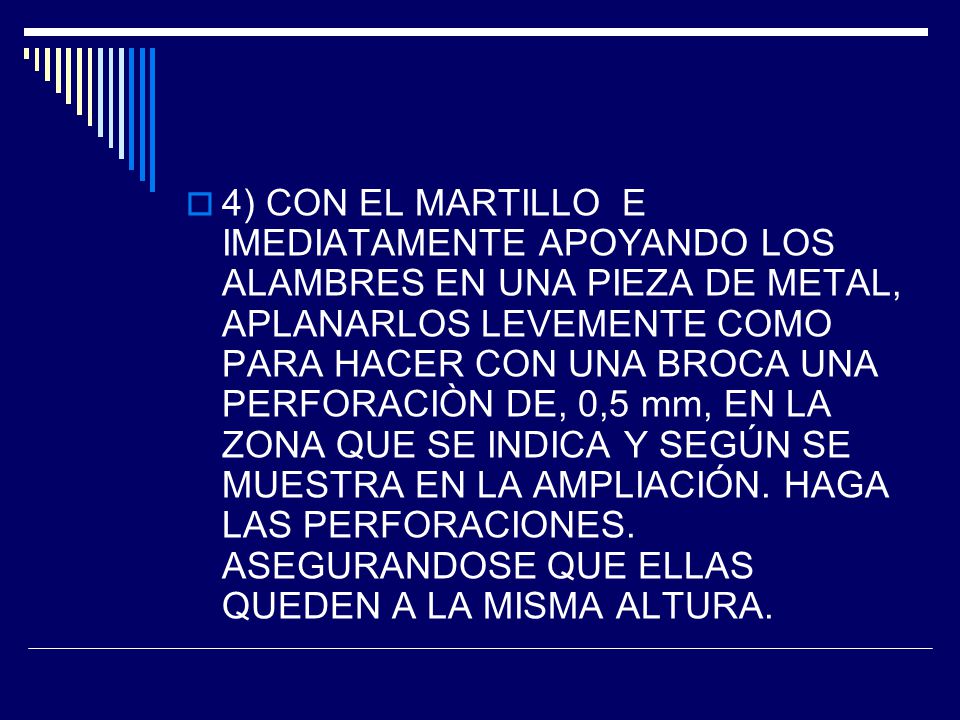

10 4) CON EL MARTILLO E IMEDIATAMENTE APOYANDO LOS ALAMBRES EN UNA PIEZA DE METAL, APLANARLOS LEVEMENTE COMO PARA HACER CON UNA BROCA UNA PERFORACIÒN DE, 0,5 mm, EN LA ZONA QUE SE INDICA Y SEGÚN SE MUESTRA EN LA AMPLIACIÓN. HAGA LAS PERFORACIONES. ASEGURANDOSE QUE ELLAS QUEDEN A LA MISMA ALTURA.

11

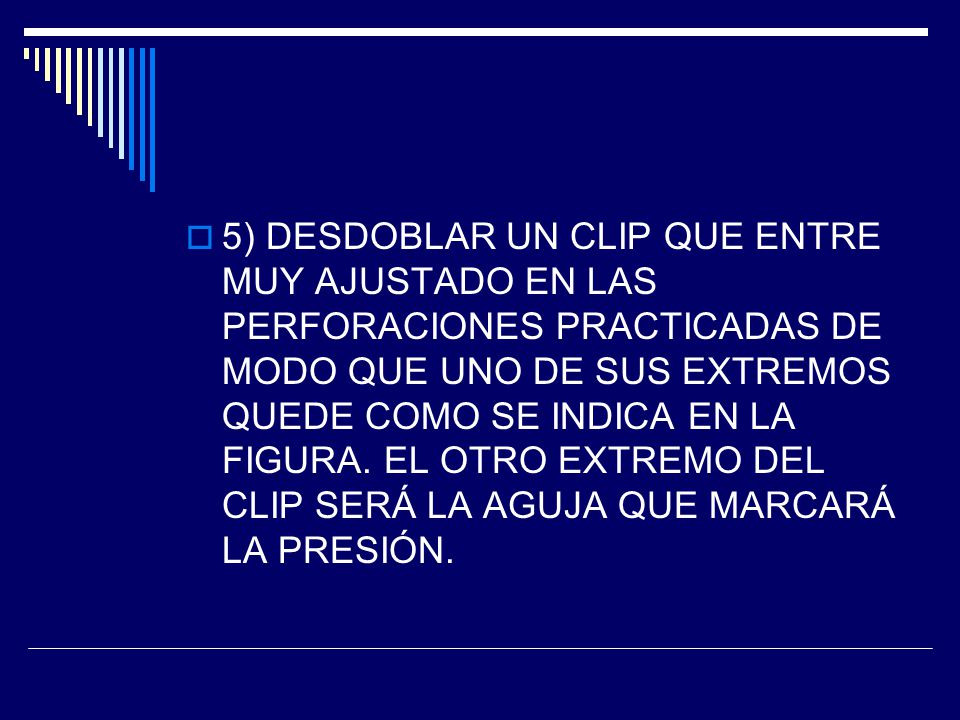

12 5) DESDOBLAR UN CLIP QUE ENTRE MUY AJUSTADO EN LAS PERFORACIONES PRACTICADAS DE MODO QUE UNO DE SUS EXTREMOS QUEDE COMO SE INDICA EN LA FIGURA. EL OTRO EXTREMO DEL CLIP SERÁ LA AGUJA QUE MARCARÁ LA PRESIÓN.

13

14 SUELDE LOS ALAMBRES EN LOS CENTROS DE LAS CARAS LATERALES DEL TARRO
SUELDE LOS ALAMBRES EN LOS CENTROS DE LAS CARAS LATERALES DEL TARRO. UNA VEZ QUE LA TEMPERATURA BAJE, AJUSTE LOS ALAMBRES DE MODO QUE QUEDEN PARALELOS Y LA AGUJA DE MODO QUE QUEDE DERECHA. SI TODO ESTÁ BIEN, AL PRESIONAR MUY SUAVEMENTE CON LOS DEDOS LAS CARAS LATERALES DEL TARRO, LA AGUJA SE APROXIMARÁ A ÉL. AL SACAR LOS DEDOS VOLVERÁ A SU POSICIÓN ORIGINAL.

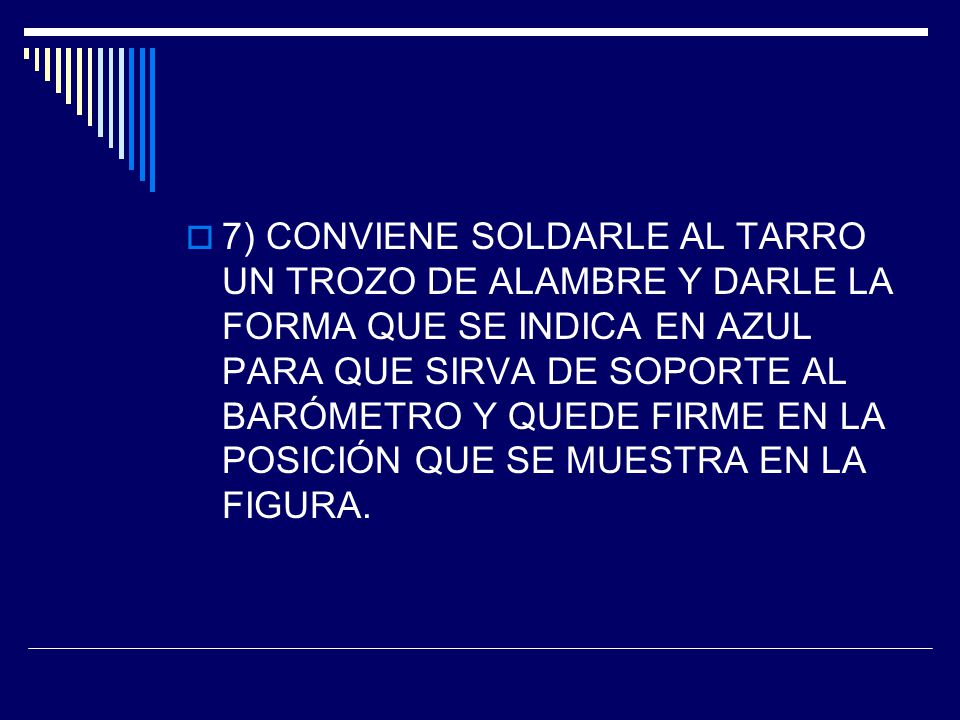

15 7) CONVIENE SOLDARLE AL TARRO UN TROZO DE ALAMBRE Y DARLE LA FORMA QUE SE INDICA EN AZUL PARA QUE SIRVA DE SOPORTE AL BARÓMETRO Y QUEDE FIRME EN LA POSICIÓN QUE SE MUESTRA EN LA FIGURA.

16
