2 División Ingeniería de sistemas de control ACLA, Ingeniería de Instalaciones S.L. es una empresa que ofrece servicios de ingeniería, consultoría y ejecución de instalaciones relacionadas con energía, automatización de procesos y realización y tramitación de proyectos. Campos de Actuación: * Cogeneración * Ingeniería de Instalaciones * Ingeniería Industrial * Control Industrial * Automatización Residencial – Domótica e Inmótica

3 División Ingeniería de sistemas de control SISTEMA INSTABUS - KNX

4 División Ingeniería de sistemas de control Es un sistema que gestiona y controla cualquier elemento e instalación de la vivienda bajo un PROTOCOLO Compatible – sistema abierto Descentralizado Modular EUROPEAN INSTALLATION BUS www.eiba.com

5 División Ingeniería de sistemas de control ¡Más de 130 empresas en toda Europa trabajan bajo este protocolo! Con aplicaciones compatibles para todo tipo de soluciones es posible controlar toda la instalación con un sólo bus Un único software para diseñar la instalación  ETS (EIB Tool Software) para todos los productos EIB del mercado. Principal Objetivo – instalación de todos los productos EIB del mercado, independientemente de cuál sea el fabricante. COMPATIBLE

6 División Ingeniería de sistemas de control DESCENTRALIZADO

7 División Ingeniería de sistemas de control Instalación Convencional CONFUSIÓN

8 División Ingeniería de sistemas de control Solución con instabus ® EIB Ingeniería de sistemas de control Un sólo sistema para: medición control monitorización visualización accionamiento indicación

9 División Ingeniería de sistemas de control Ventajas de los sistemas de bus descentralizados Todos los componentes son independientes Instalación sencilla de los componentes de bus Toda la información disponible en cualquier punto del sistema Reducción del cableado  bajo riesgo de incendio No es necesaria una costosa unidad central que contenga todos los datos de la instalación Cada dispositivo contiene una parte inteligente – microprocesador – que incluye instrucciones para su funcionamiento Ampliaciones sencillas y a bajo coste Alta fiabilidad del sistema

10 División Ingeniería de sistemas de control BUS EIB RED 220 V AC Área 1 Línea 1.1 Línea 1.2 Línea 1.12 1.1.1 1.1.3 1.1.2 1.1.4 1.2.1 1.2.2 1.2.3 1.2.5 1.2.4 MODULAR

11 División Ingeniería de sistemas de control Topología 15 Secciones de 15 líneas distintas que controlan 64 elementos cada una de ellas Nº de Elementos posibles a controlar : 14.400

12 División Ingeniería de sistemas de control Cableado simple Aplicaciones de ahorro energético Fácil adaptación a nuevas situaciones: Cambios Ampliaciones Red Instalación con instabus EIB

13 División Ingeniería de sistemas de control ACOPLADOR DE BUS EMPOTRABLE Todos los componentes son inteligentes. Están dotados de la electrónica necesaria para funcionar de forma independiente, incluyendo: Dirección física Funciones Comunicación

14 División Ingeniería de sistemas de control Costes de inversión EIB conv. + solamente accionamiento + control central + Prog. horaria + Regulación + Control luz constante + Control persian. + Control escenas + Control clima + Flexibilidad en instalaciones Funcionalidad

15 División Ingeniería de sistemas de control Comparación sistema convencional vs. Instabus EIB-KNX Convencional Instabus EIB Costes Funcionalidad

16 División Ingeniería de sistemas de control AUTOMATIZACION RESIDENCIAL DOMÓTICA E INMÓTICA

17 División Ingeniería de sistemas de control  Alto nivel de confort  Manejo sencillo  Integración de técnicas de seguridad  Reducción de costes de operación  Reducción de tiempos de mantenimiento y ampliación  Ahorro de espacio - gran flexibilidad  Instalación totalmente ABIERTA - Combinación de elementos de distintos fabricantes homologados. Requerimientos en la moderna instalación

18 División Ingeniería de sistemas de control APLICACIONES  Control  Control de iluminación, enchufes de persianas, toldos, cortinas  Climatización  Alarmas  Alarmas técnicas  Seguridad  Monitorización,  Monitorización, control central  Control  Control interno vía wifi, bluetooth, radio, infrarrojos remoto vía teléfono, internet  Sonido  Otras  Otras aplicaciones : Electrodomésticos, Control de consumos,...

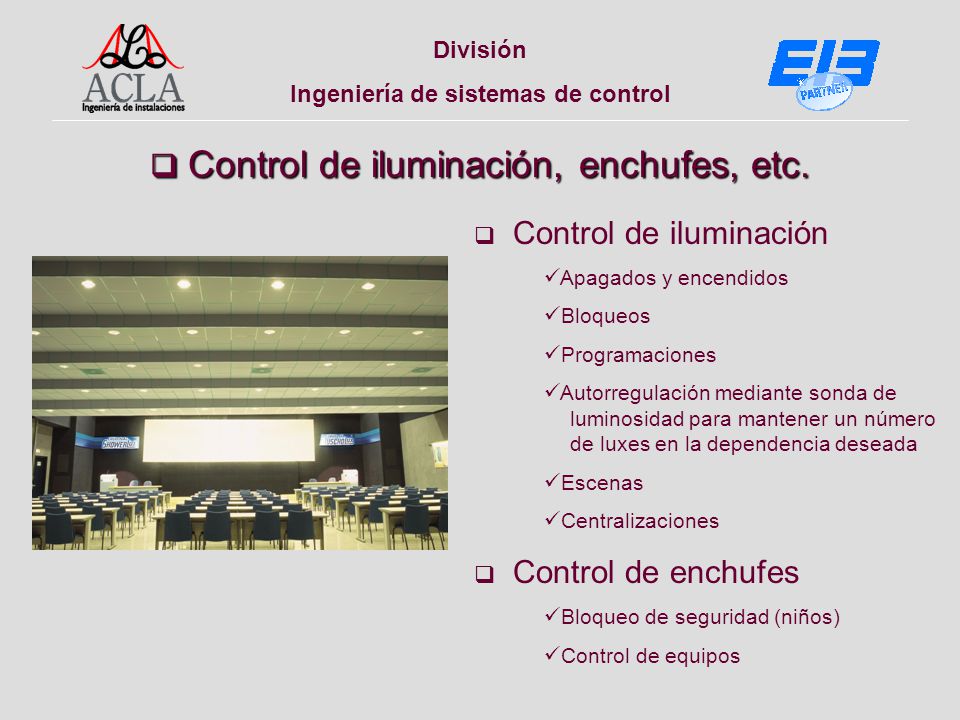

19 División Ingeniería de sistemas de control  Control de iluminación Apagados y encendidos Bloqueos Programaciones Autorregulación mediante sonda de luminosidad para mantener un número de luxes en la dependencia deseada Escenas Centralizaciones  Control de enchufes Bloqueo de seguridad (niños) Control de equipos  Control de iluminación, enchufes, etc.

20 División Ingeniería de sistemas de control Control de temperatura por estancia Integración de diversos sistemas Radiadores, suelo radiante / refrescante, fancoils, acumuladores, equipos de expansión directa, autónomos, roof-top, volumen de refrigerante variable.... Control de energía solar térmica Control por estación meteorológica Gestión de sombras Accionamiento programado y bloqueos Escenas ambientales Ausencia, presencia, reducción nocturna, seguridad Seguridades contra sobrecalentamientos, congelaciones, protección de válvulas...  Climatización

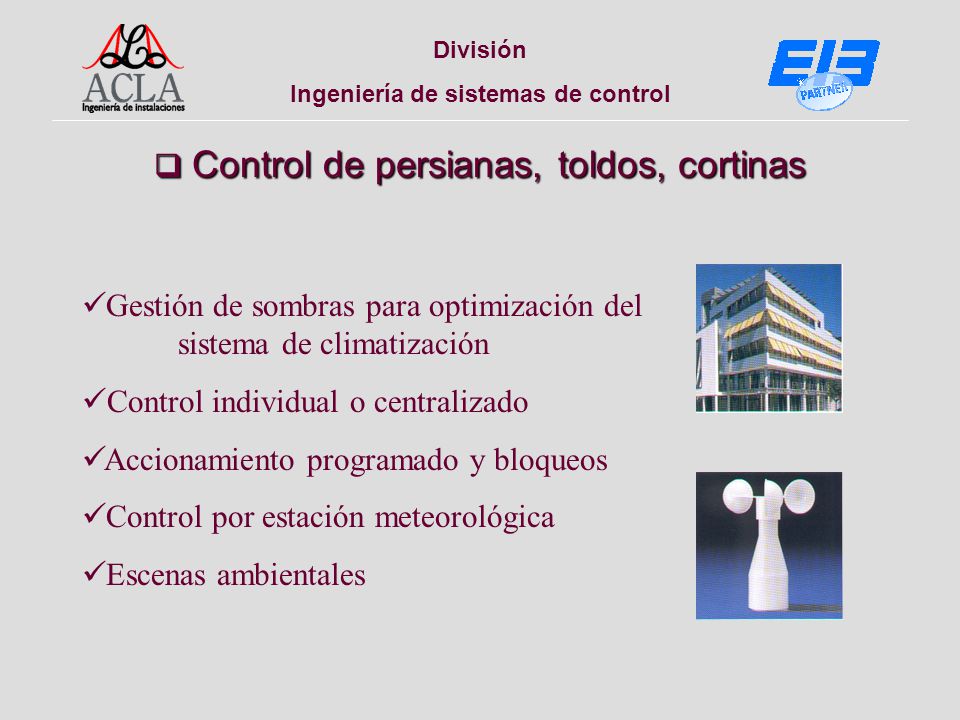

21 División Ingeniería de sistemas de control  Control de persianas, toldos, cortinas Gestión de sombras para optimización del sistema de climatización Control individual o centralizado Accionamiento programado y bloqueos Control por estación meteorológica Escenas ambientales

22 División Ingeniería de sistemas de control Agua Corte de suministro de agua en caso de inundación. Gas Corte de suministro de gas en caso de fuga. Humos Aviso acústico, visual, central de incendios  Alarmas técnicas : control de fugas

23 División Ingeniería de sistemas de control Control de seguridad privado residencial Aviso a conserjería y al usuario de activación de alarma de seguridad. Aviso anti-atraco – (desactivación forzada) Central homologada de seguridad Contratación directa con empresa de seguridad.  Seguridad

24 División Ingeniería de sistemas de control Visualización de todos los elementos dependientes del sistema Bloqueos Programaciones Escenas Centralizaciones Vigilancia de estados Simulación de presencia Avisador acústico Centro de notas  Monitorización, control central

25 División Ingeniería de sistemas de control Mando a distancia PDA Unión con periféricos con sensor correspondiente  Control interno vía wifi, bluetooth, radio, infrarrojos

26 División Ingeniería de sistemas de control Gestión de toda la instalación desde cualquier parte del mundo a través del teléfono o vía internet Diagnóstico de errores Parametrización Visualización Alarmas  Control remoto vía teléfono, internet
