Que es la multiplexación En telecomunicación, la multiplexación es la combinación de dos o más canales de información en un solo medio de transmisión usando.

Presentación del tema: "Que es la multiplexación En telecomunicación, la multiplexación es la combinación de dos o más canales de información en un solo medio de transmisión usando."— Transcripción de la presentación:

1 Que es la multiplexación En telecomunicación, la multiplexación es la combinación de dos o más canales de información en un solo medio de transmisión usando un dispositivo llamado multiplexor. El proceso inverso se conoce como de multiplexación. Un concepto muy similar es el de control de acceso al medio. Existen muchas estrategias de multiplexación según el protocolo de comunicación empleado, que puede combinarlas para alcanzar el uso más eficiente; los más utilizados son: la multiplexación por división de tiempo o TDM (Time división multiplexing ); la multiplexación por división de frecuencia o FDM (Frequency-division multiplexing) y su equivalente para medios ópticos, por división de longitud de onda o WDM (de Wavelength); la multiplexación por división en código o CDM (Code división multiplexing)

2

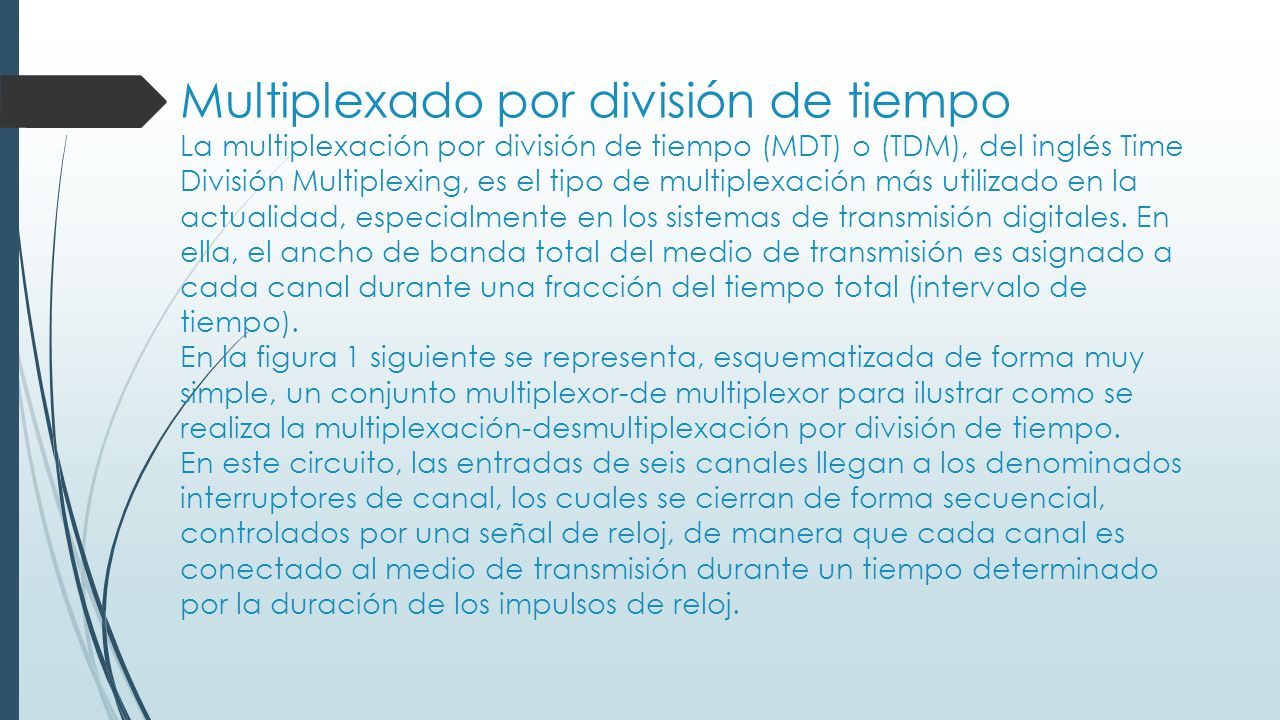

3 Multiplexado por división de tiempo La multiplexación por división de tiempo (MDT) o (TDM), del inglés Time División Multiplexing, es el tipo de multiplexación más utilizado en la actualidad, especialmente en los sistemas de transmisión digitales. En ella, el ancho de banda total del medio de transmisión es asignado a cada canal durante una fracción del tiempo total (intervalo de tiempo). En la figura 1 siguiente se representa, esquematizada de forma muy simple, un conjunto multiplexor-de multiplexor para ilustrar como se realiza la multiplexación-desmultiplexación por división de tiempo. En este circuito, las entradas de seis canales llegan a los denominados interruptores de canal, los cuales se cierran de forma secuencial, controlados por una señal de reloj, de manera que cada canal es conectado al medio de transmisión durante un tiempo determinado por la duración de los impulsos de reloj.

4

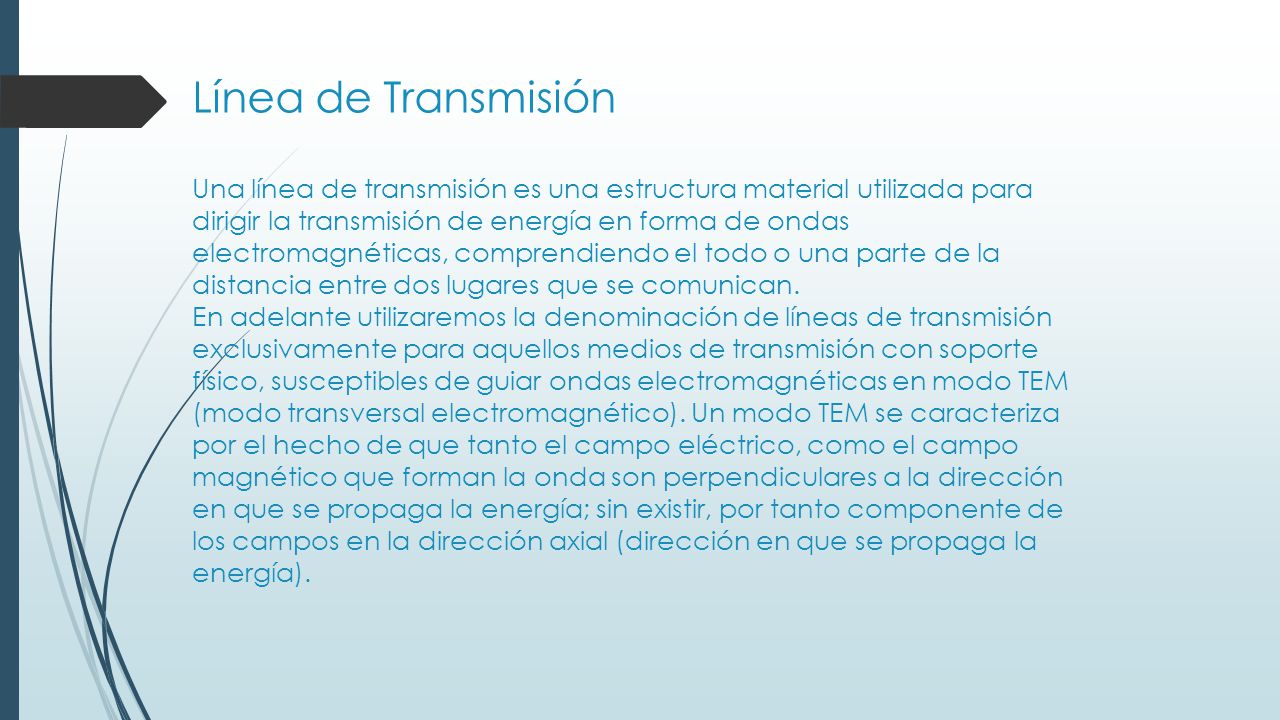

5 Línea de Transmisión Una línea de transmisión es una estructura material utilizada para dirigir la transmisión de energía en forma de ondas electromagnéticas, comprendiendo el todo o una parte de la distancia entre dos lugares que se comunican. En adelante utilizaremos la denominación de líneas de transmisión exclusivamente para aquellos medios de transmisión con soporte físico, susceptibles de guiar ondas electromagnéticas en modo TEM (modo transversal electromagnético). Un modo TEM se caracteriza por el hecho de que tanto el campo eléctrico, como el campo magnético que forman la onda son perpendiculares a la dirección en que se propaga la energía; sin existir, por tanto componente de los campos en la dirección axial (dirección en que se propaga la energía).

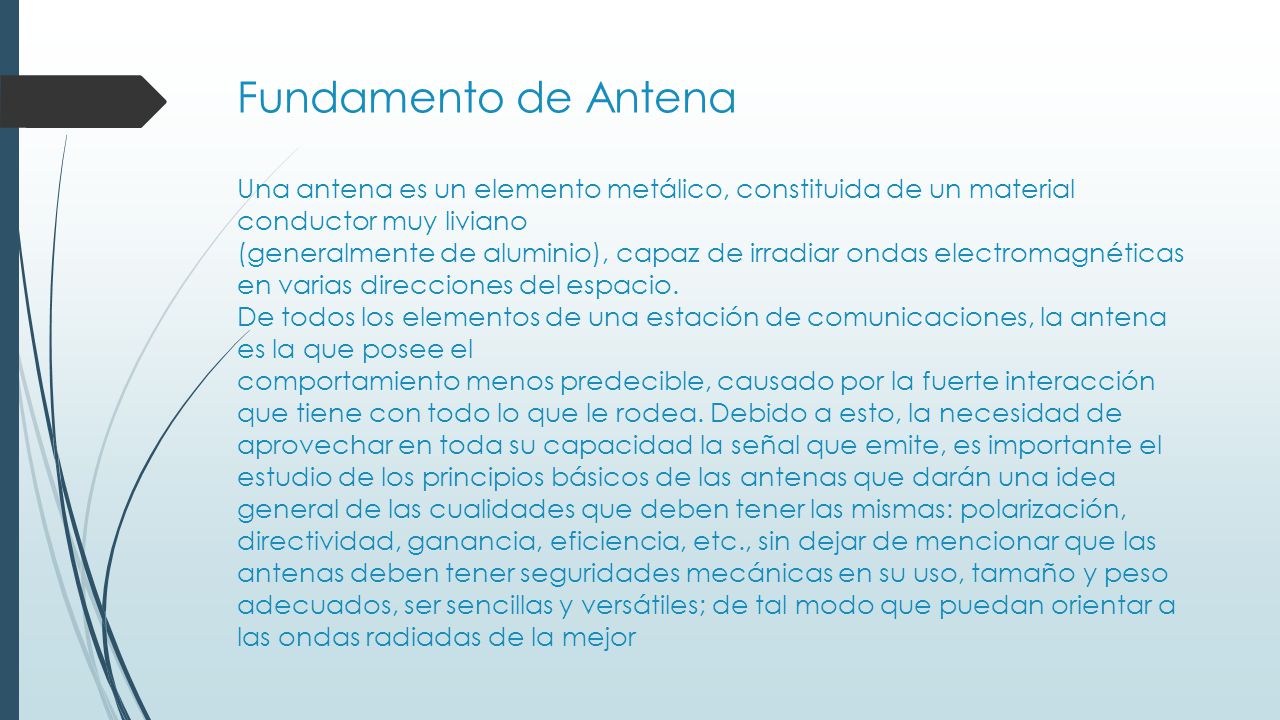

6 Fundamento de Antena Una antena es un elemento metálico, constituida de un material conductor muy liviano (generalmente de aluminio), capaz de irradiar ondas electromagnéticas en varias direcciones del espacio. De todos los elementos de una estación de comunicaciones, la antena es la que posee el comportamiento menos predecible, causado por la fuerte interacción que tiene con todo lo que le rodea. Debido a esto, la necesidad de aprovechar en toda su capacidad la señal que emite, es importante el estudio de los principios básicos de las antenas que darán una idea general de las cualidades que deben tener las mismas: polarización, directividad, ganancia, eficiencia, etc., sin dejar de mencionar que las antenas deben tener seguridades mecánicas en su uso, tamaño y peso adecuados, ser sencillas y versátiles; de tal modo que puedan orientar a las ondas radiadas de la mejor

7

8 Propagación de Ondas y Radio Frecuencia Una antena es un elemento metálico, constituida de un material conductor muy liviano (generalmente de aluminio), capaz de irradiar ondas electromagnéticas en varias direcciones del espacio. De todos los elementos de una estación de comunicaciones, la antena es la que posee el comportamiento menos predecible, causado por la fuerte interacción que tiene con todo lo que le rodea. Debido a esto, la necesidad de aprovechar en toda su capacidad la señal que emite, es importante el estudio de los principios básicos de las antenas que darán una idea general de las cualidades que deben tener las mismas: polarización, directivita, ganancia, eficiencia, etc., sin dejar de mencionar que las antenas deben tener seguridades mecánicas en su uso, tamaño y peso adecuados, ser sencillas y versátiles; de tal modo que puedan orientar a las ondas radiadas de la mejor
