SENTRON WL la nueva generacion de interruptores

Presentación del tema: "SENTRON WL la nueva generacion de interruptores"— Transcripción de la presentación:

1

2 SENTRON WL la nueva generacion de interruptores
Accesorios internos y externos sencillos de instalar Posibilidades de enclavamiento variadas (Distribución de la energía segura en procésos críticos de fabricación) Aceesorios iguales para toda la serie Soluciones para comunicación innovativas y administración de la energía Mecanismo de desplazamiento innovativo,Sistema de conectores auxiliares con técnicade conexión tipo cage clamp Software para desarrollo SIMARIS deSign

3 SENTRON WL La Nueva Generacion de Interruptores
La familia completa 3WL 630A A  una sola linea  3 Marcos o tamaños  3 y 4 Polos  Montajes Fijos y Removibles  3 Capacidades interruptivas N / S / H  6 unidades de disparo (ETU) electronic trip units  Rating Plug

4 SENTRON WL Tamaños , Corriente nominal, Capacidad Interruptiva
circuit-breaker maxima corriente nominal In max [A] Capacidad interruptiva Icu para 440V AC [kA] Tamaño II N 55 * H 100 S 80 Tamaño III Tamaño I 50 65 6300 5000 4000 1600 1250 1000 800 630 3200 2500 2000 * para 2000A & 2500A

5 SENTRON WL Dimensiones
ancho Altura Panel Frontal 270 mm ¡ Igual altura en cada tamaño en interruptores fijos y extraíbles ! Igual profundidad en cada tamaños ¡ Igual anchura para interruptor fijo y extraíble !(sin bastidor)

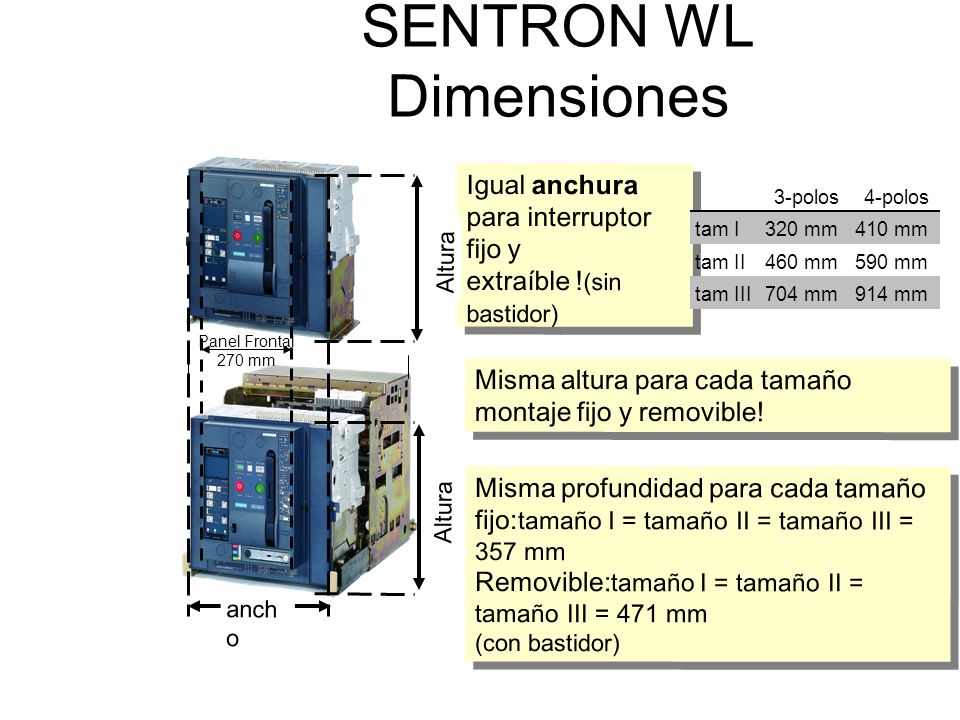

6 SENTRON WL Dimensiones
Igual anchura para interruptor fijo y extraíble !(sin bastidor) 3-polos 4-polos tam I 320 mm 410 mm tam II 460 mm 590 mm tam III 704 mm 914 mm Altura Panel Frontal 270 mm Misma altura para cada tamaño montaje fijo y removible! Misma profundidad para cada tamaño fijo:tamaño I = tamaño II = tamaño III = 357 mm Removible:tamaño I = tamaño II = tamaño III = 471 mm (con bastidor) Altura ancho

7 SENTRON WL bloqueos tipo llave
Bloqueo de posicion cerrado Cierre electrico Reset Cierre mecanico Desconexion mecanica Bloqueo de posicion cerrado instalacion opcional - en la puerta del tablero - o en el tablero manivela en contra del movimiento a la posicion de desconectado

8 SENTRON WL contactos principales
durante instalacion indicador de erosion del Contacto instalado

9 SENTRON WL Principales Posibilidades de conexion
fijo conexion horizontal conexion front conexion vertical conexion flange Removible

10 SENTRON WL unidad de disparo
Proteccion contra sobrecarga standard I2t opcional I4t L Ir opening time (s) tr Protection contra Tiempo corto standard tsd opcional I2t S Ig Isd I instantaneo corto circuito tg Ii tsd proteccion falla a tierra standard t opcional I2t G corriente (A)

11 SENTRON WL Tipo ETU25B Proteccion LSI - :  L : IR = In x 0,4 - 1
MLFB: 3WL     -  CB  Proteccion LSI - :  L : IR = In x 0,4 - 1  S : Isd = In x 1, tsd = 0/M(20ms)/100/200/300/400 [ms]  I : fijo a Ii > 20 x In / max. In es flexible utilizando rating plug sensibilidad a perdida de fase ETU - autoprueba posible mientras el interruptor esta cerrado posibilidad de ver la causa de falla con LED indicativo

12 SENTRON WL Tipo ETU76B  LSIN(G)
MLFB: 3WL     -  N  B G ETU76B - Characteristicas, adicionales a las unidades ETU75B / ETU55B  LSIN(G)  pantalla mas grande que la estandard  backlight „Sleep Mode“  pantalla de presentacion de la forma de onda Beneficios : simple para navegar, incrementar la vida util de la pantalla (modo sleep) vista de forma de onda : rapida y facil

13 Flexibidad y Modularidad
SENTRON WL Flexibidad y Modularidad Facil montaje Bobina de disparo Bobina de cierre Bobina de bajo voltaje
