1 Automatizacion y Telemetria de
Presentacion para el sistema SCADA Automatizacion y Telemetria de CCM de Bombeo

2 Sistema de bombeo normal, con ATR y bombas verticales de 150 HP.

3 Vista interior de un ATR.

4 Interruptor principal del ATR.

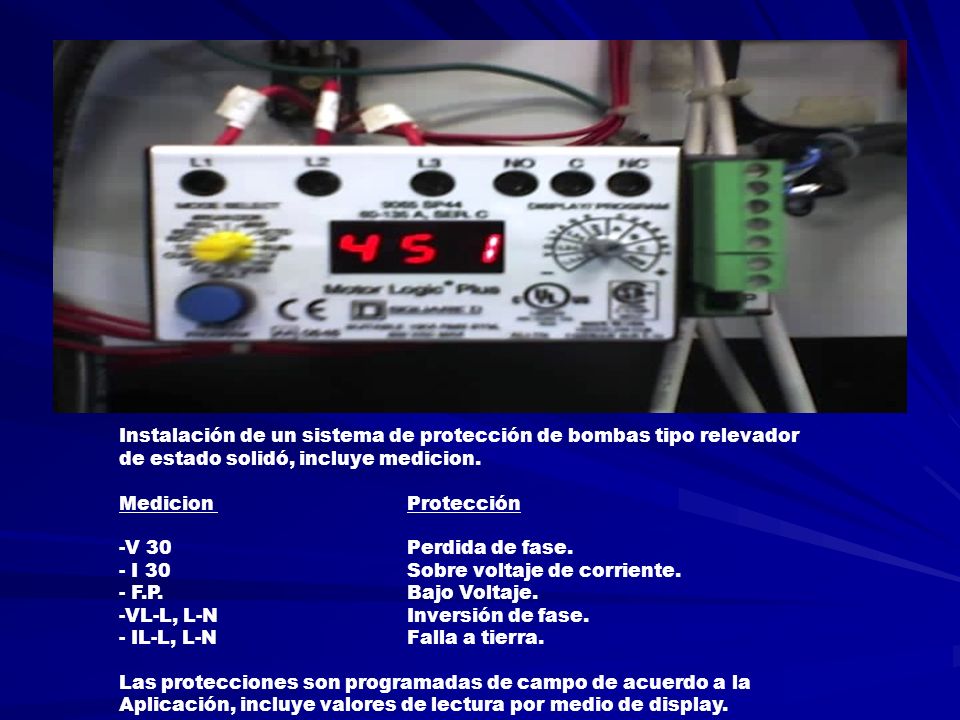

5 Instalación de un sistema de protección de bombas tipo relevador
de estado solidó, incluye medicion. Medicion Protección V 30 Perdida de fase. I 30 Sobre voltaje de corriente. - F.P. Bajo Voltaje. VL-L, L-N Inversión de fase. IL-L, L-N Falla a tierra. Las protecciones son programadas de campo de acuerdo a la Aplicación, incluye valores de lectura por medio de display.

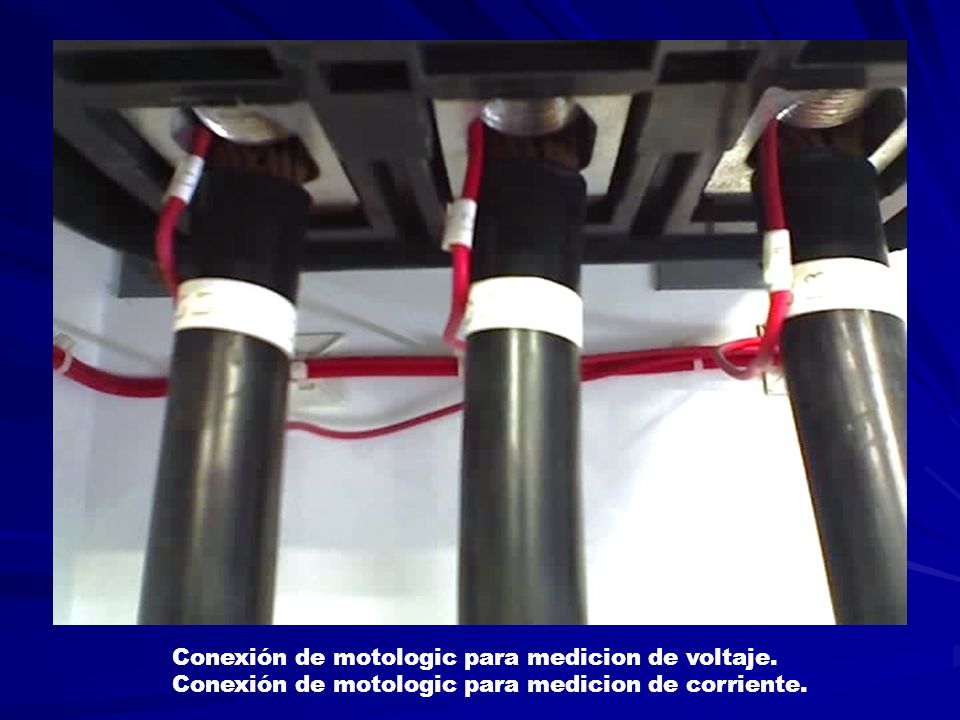

6 Conexión de motologic para medicion de voltaje.
Conexión de motologic para medicion de corriente.

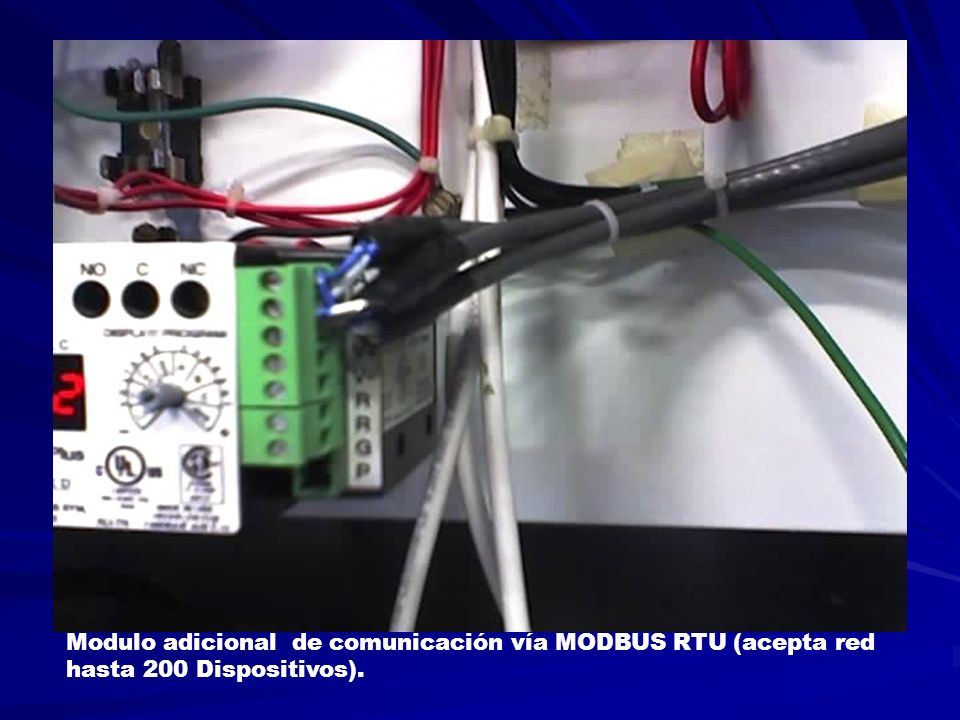

7 Modulo adicional de comunicación vía MODBUS RTU (acepta red
hasta 200 Dispositivos).

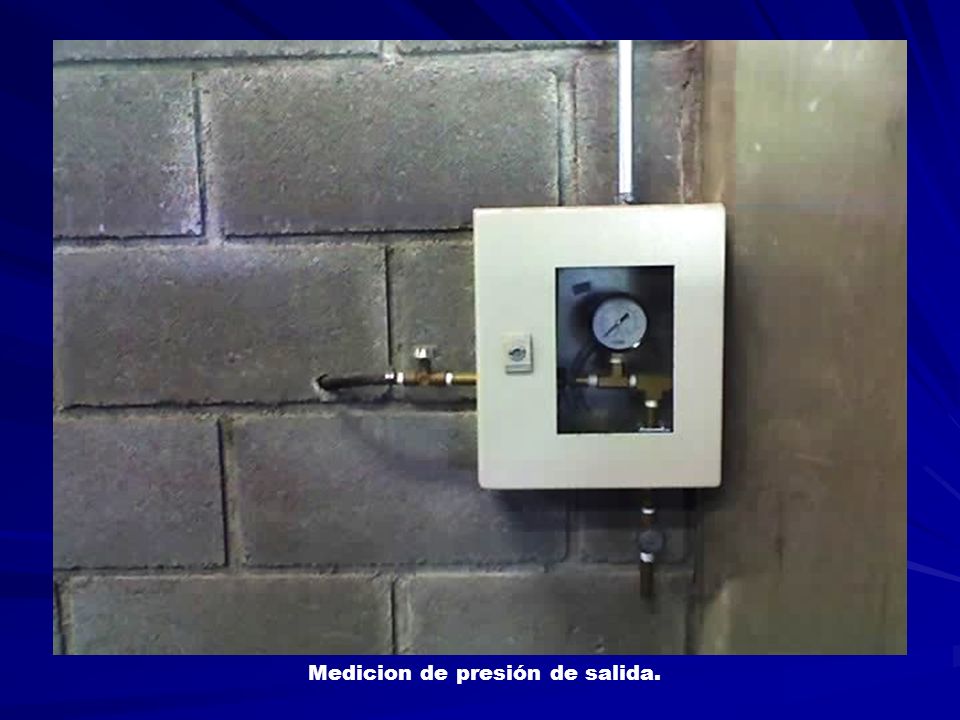

8 Medicion de presión de salida.

9 Sensor Electrónico, Analógico, y conexiones para sistema de purga y
Calibración.

10 Central de medida general para efectos de administración, KwHr.,
F.P. total, consumos históricos.

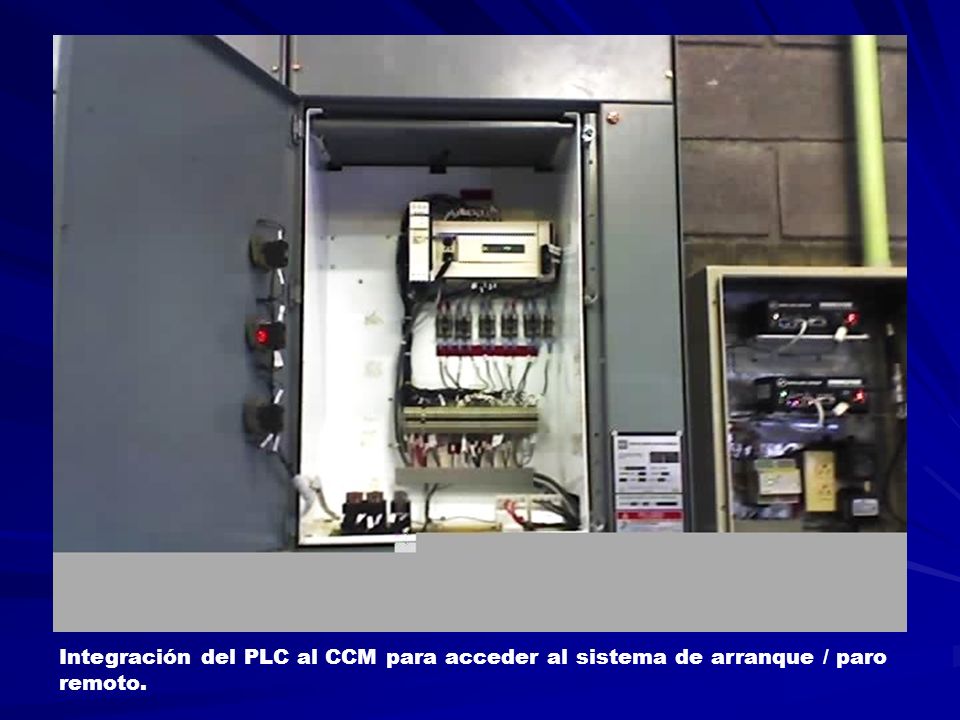

11 Integración del PLC al CCM para acceder al sistema de arranque / paro
remoto.

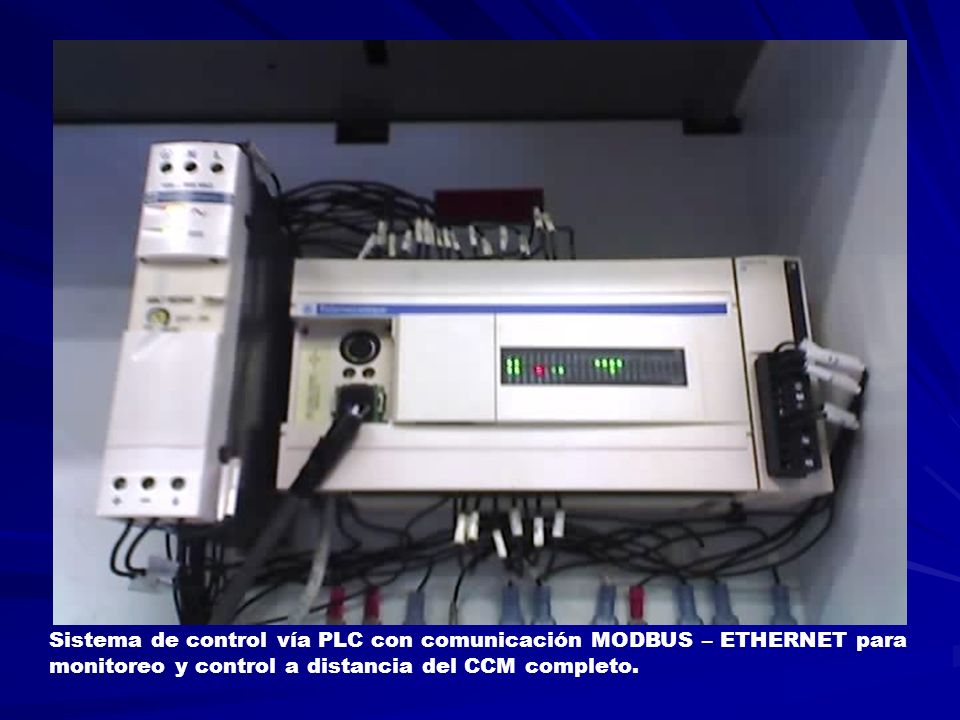

12 Sistema de control vía PLC con comunicación MODBUS – ETHERNET para
monitoreo y control a distancia del CCM completo.

13 Instalación de banco de capacitores para corrección de F.P.

14 Integración de MODEM para comunicación en banda libre 900 HMz.
Con sistema SPREAD SPECTRUM para evitar interferencias.

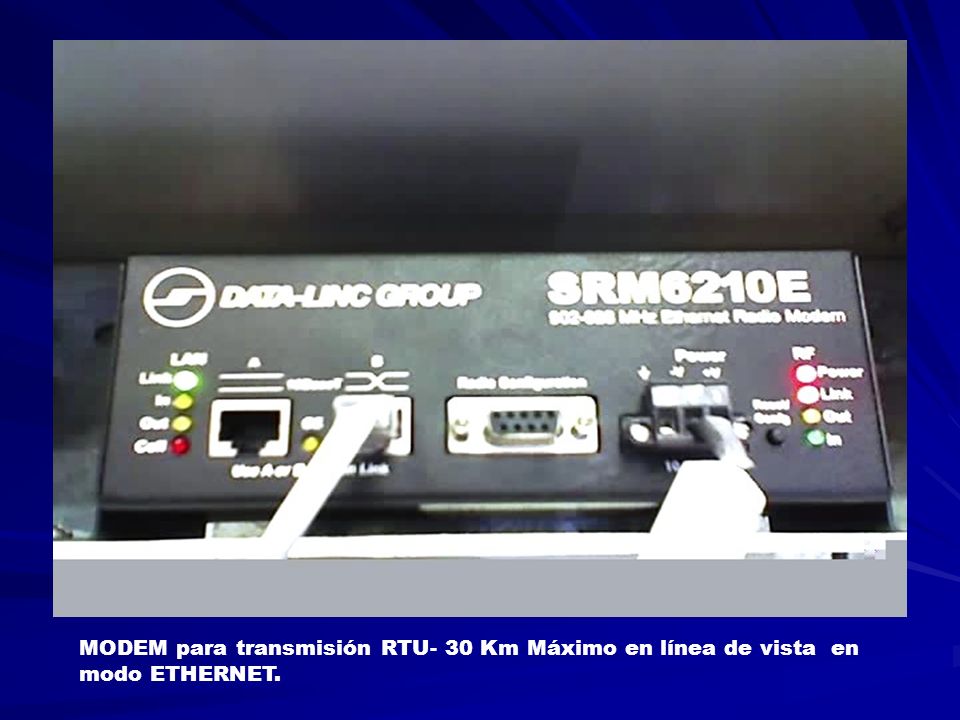

15 MODEM para transmisión RTU- 30 Km Máximo en línea de vista en
modo ETHERNET.

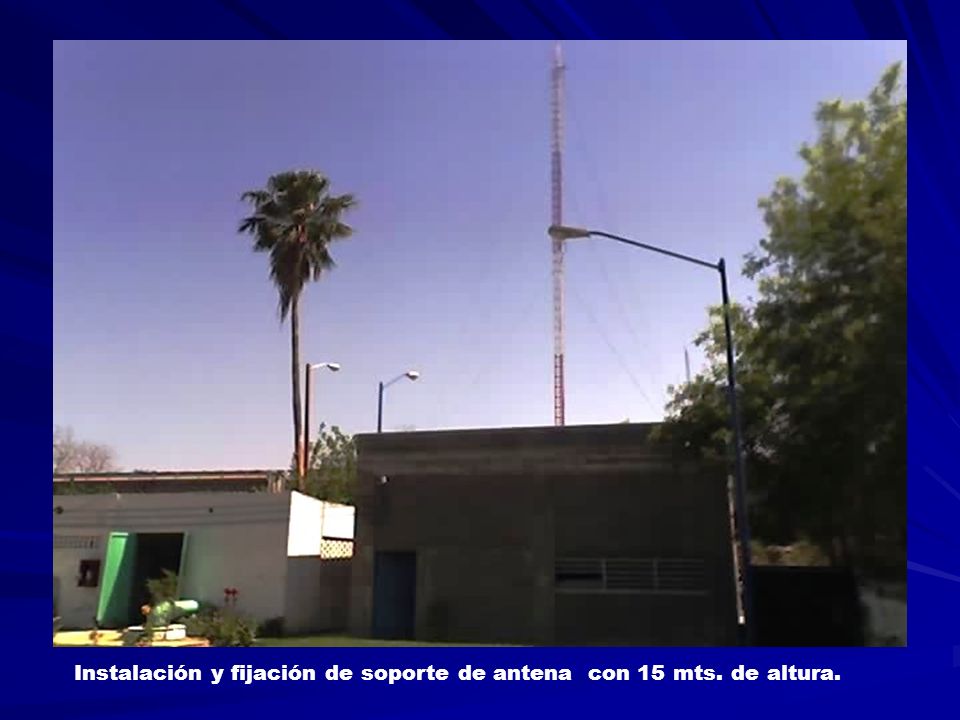

16 Instalación y fijación de soporte de antena con 15 mts. de altura.
