POTENCIAL ELECTRICO y ENERGIA ELECTRICA

Presentación del tema: "POTENCIAL ELECTRICO y ENERGIA ELECTRICA"— Transcripción de la presentación:

1 POTENCIAL ELECTRICO y ENERGIA ELECTRICA

2 ENERGIA ELECTRICA

3 ENERGIA POTENCIAL (MECANICA)

4 POTENCIAL GRAVITATORIO

5 ENERGIA POTENCIAL ELECTRICA
La energía potencial eléctrica es nula ( U0= 0) cuando la separación entre las cargas es infinitamente grande (r = ∞) En general la energía potencial eléctrica de un sistema de dos cargas q y qo separadas la distancia r es:

6 POTENCIAL ELECTRICO

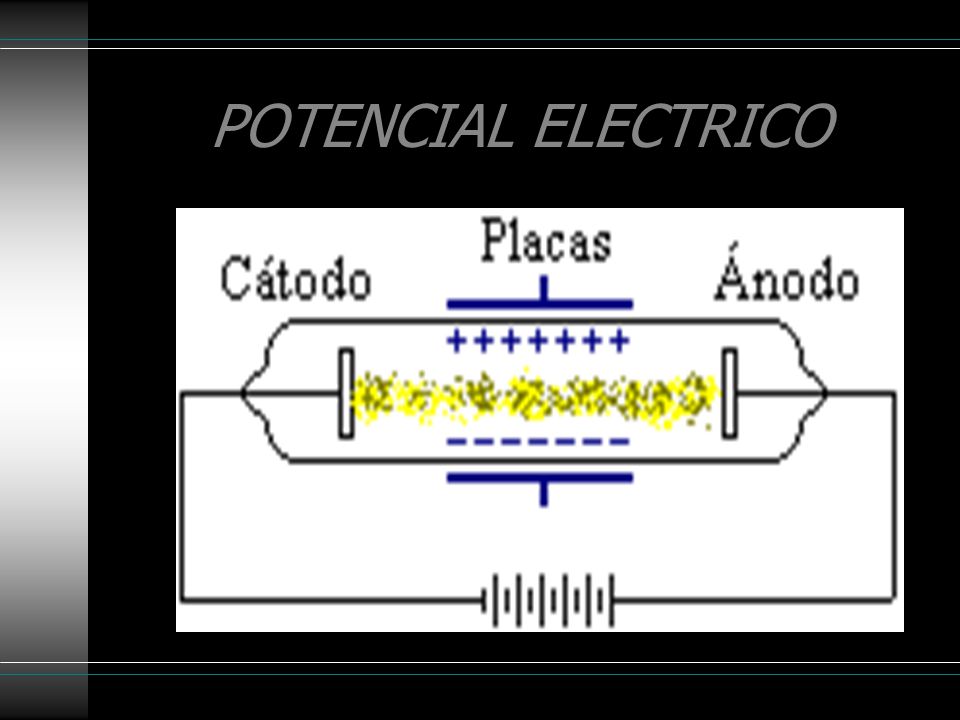

7 POTENCIAL ELECTRICO =

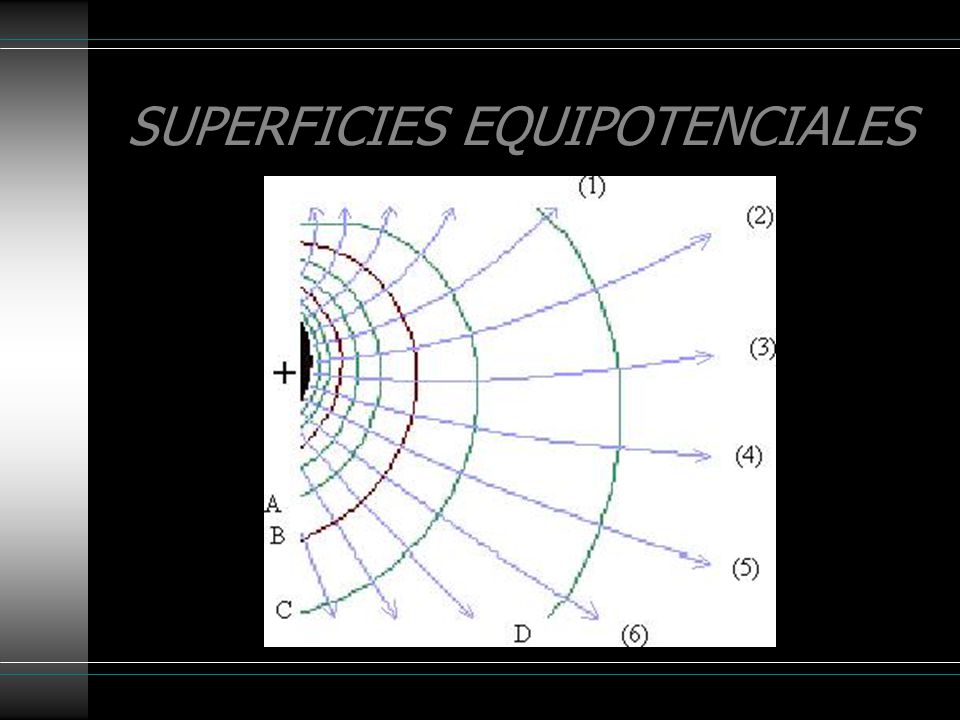

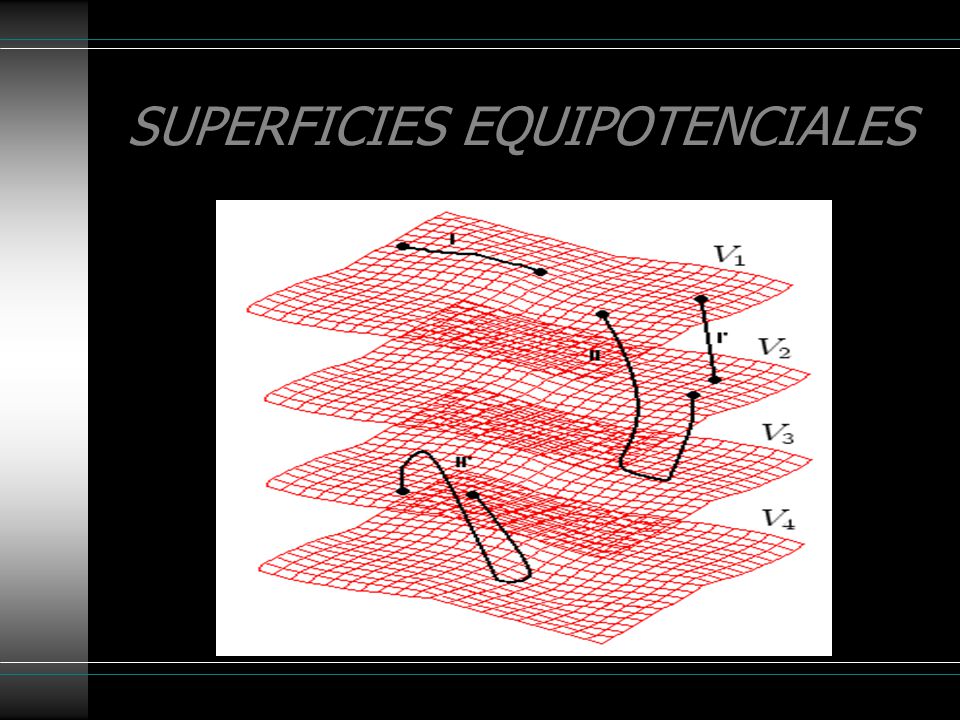

8 SUPERFICIES EQUIPOTENCIALES

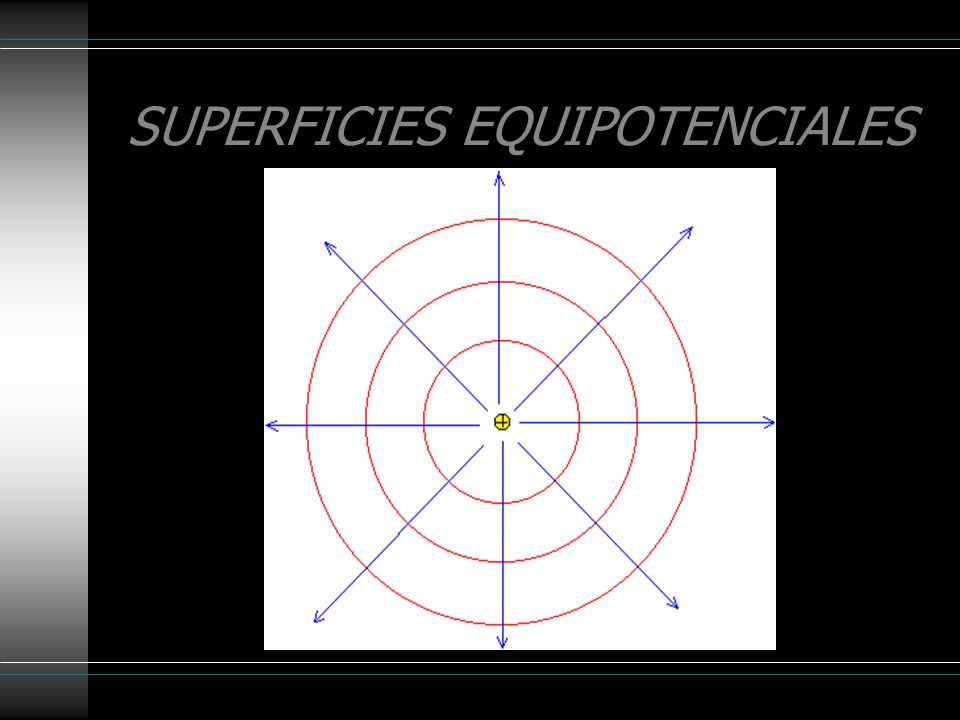

9 SUPERFICIES EQUIPOTENCIALES

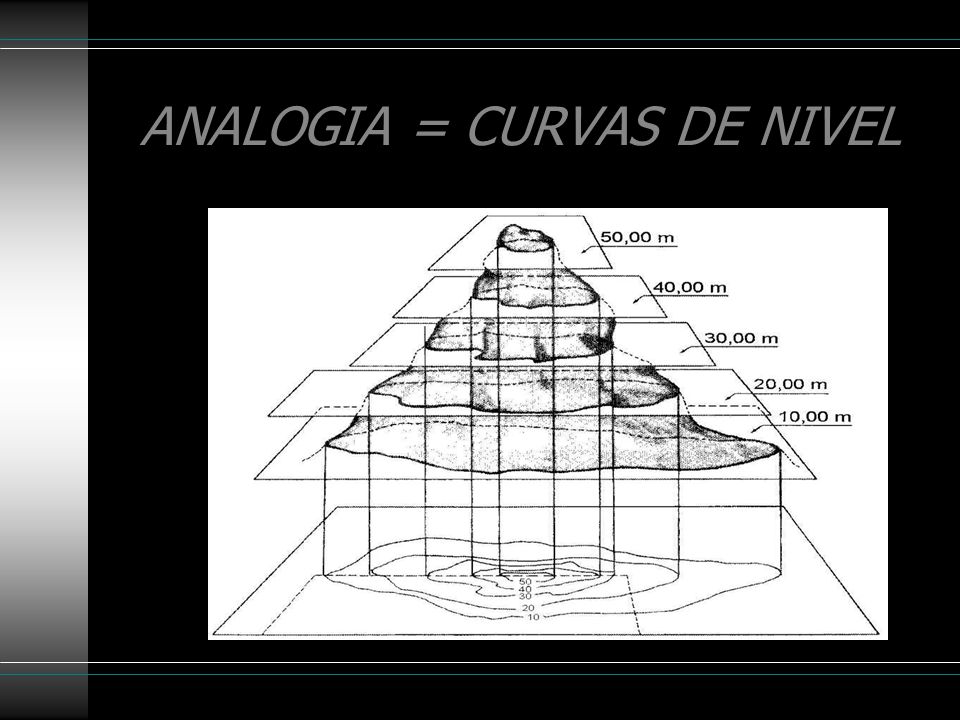

10 ANALOGIA = CURVAS DE NIVEL

11 SUPERFICIES EQUIPOTENCIALES

12 DIFERENCIA DE POTENCIAL y CORRIENTE ELECTRICA

13 DIFERENCIA DE POTENCIAL

14 POTENCIAL CERO

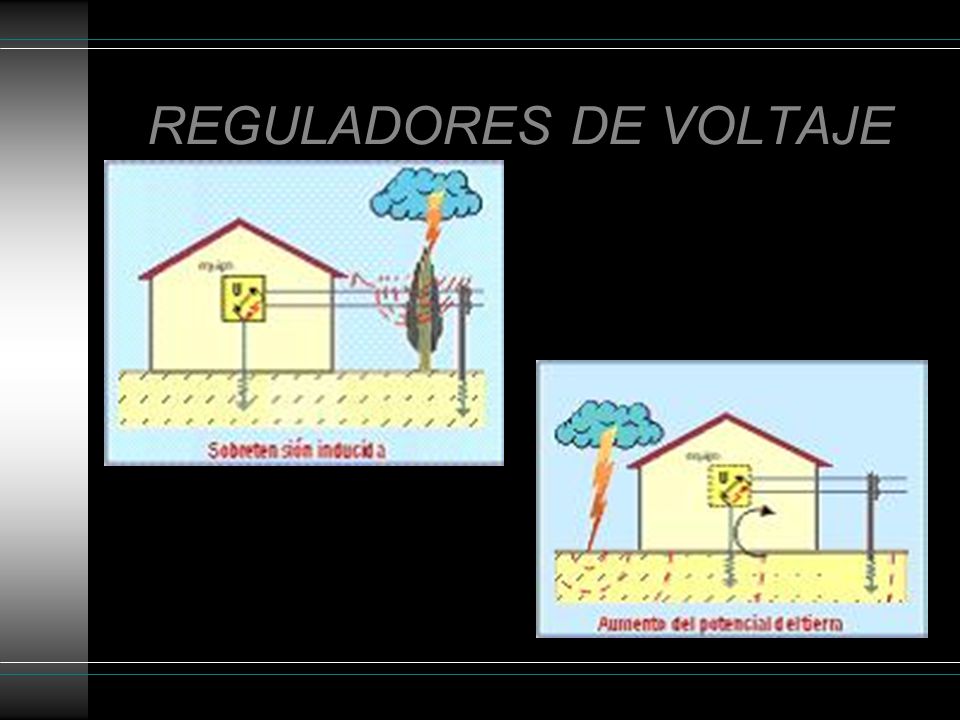

15 REGULADORES DE VOLTAJE

16 REGULADORES DE VOLTAJE

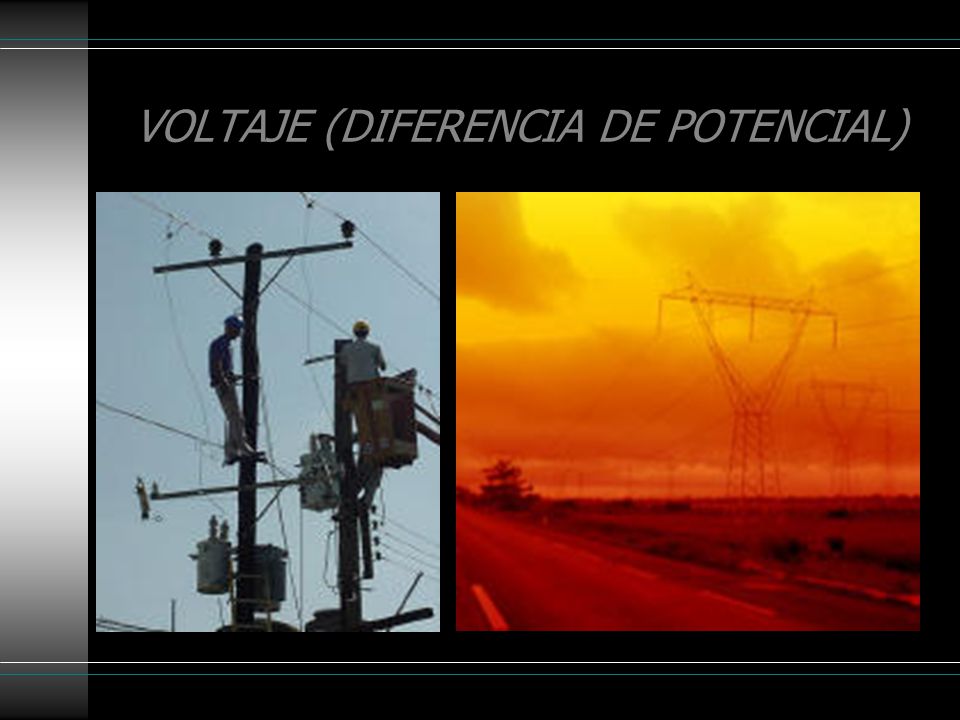

17 VOLTAJE (DIFERENCIA DE POTENCIAL)

18 POTENCIAL ALTO - BAJO

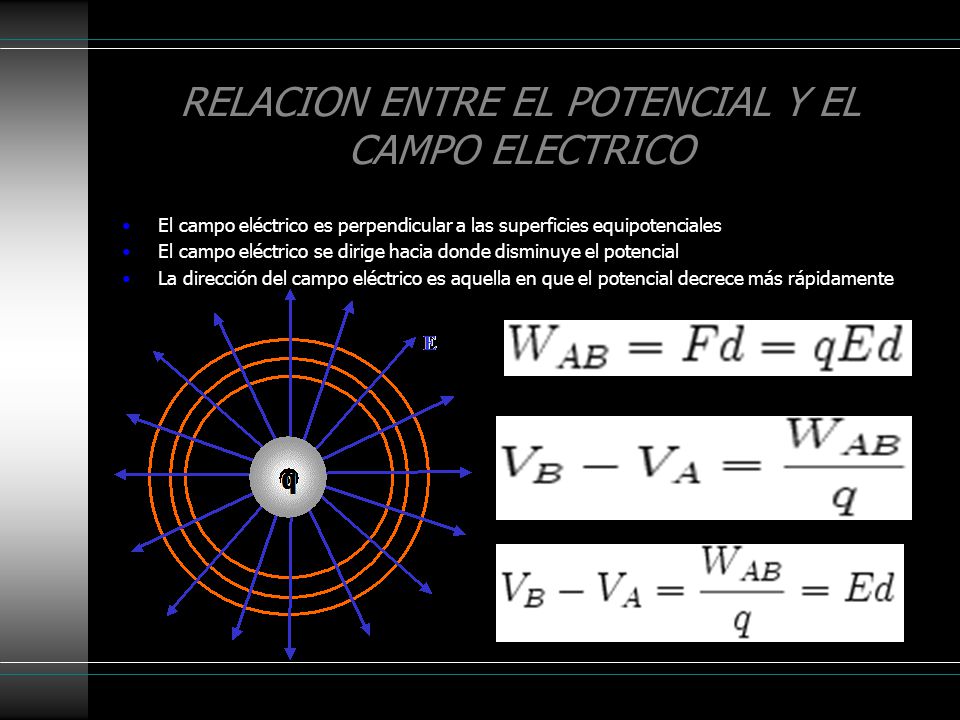

19 RELACION ENTRE EL POTENCIAL Y EL CAMPO ELECTRICO
El campo eléctrico es perpendicular a las superficies equipotenciales El campo eléctrico se dirige hacia donde disminuye el potencial La dirección del campo eléctrico es aquella en que el potencial decrece más rápidamente

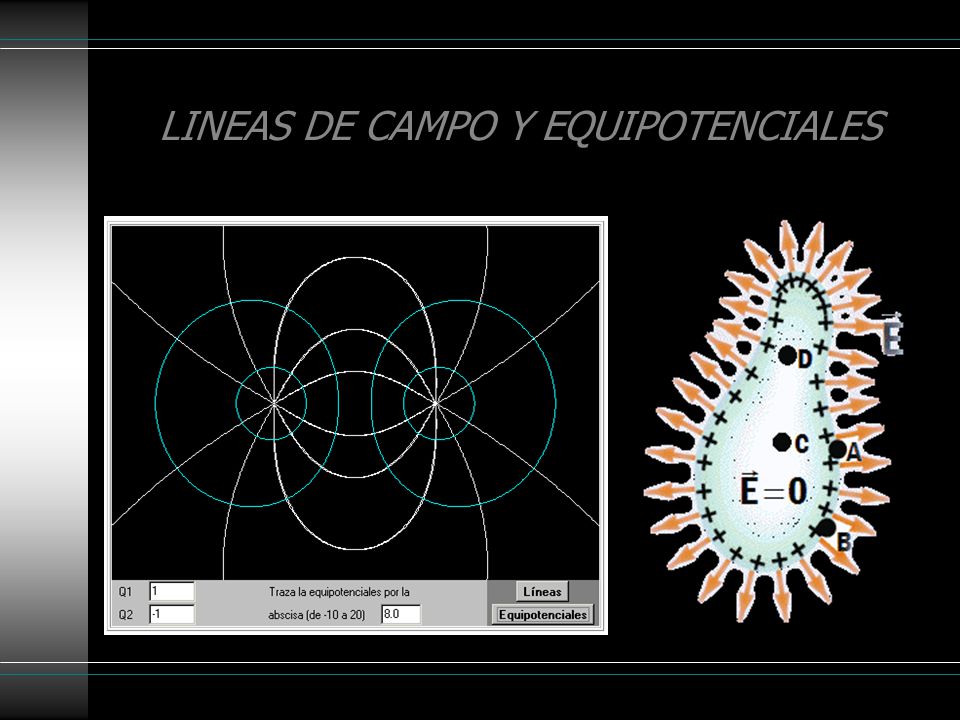

20 LINEAS DE CAMPO Y EQUIPOTENCIALES

21 UNIDADES DE ENERGIA ELECTRICA
1 eV = x joules

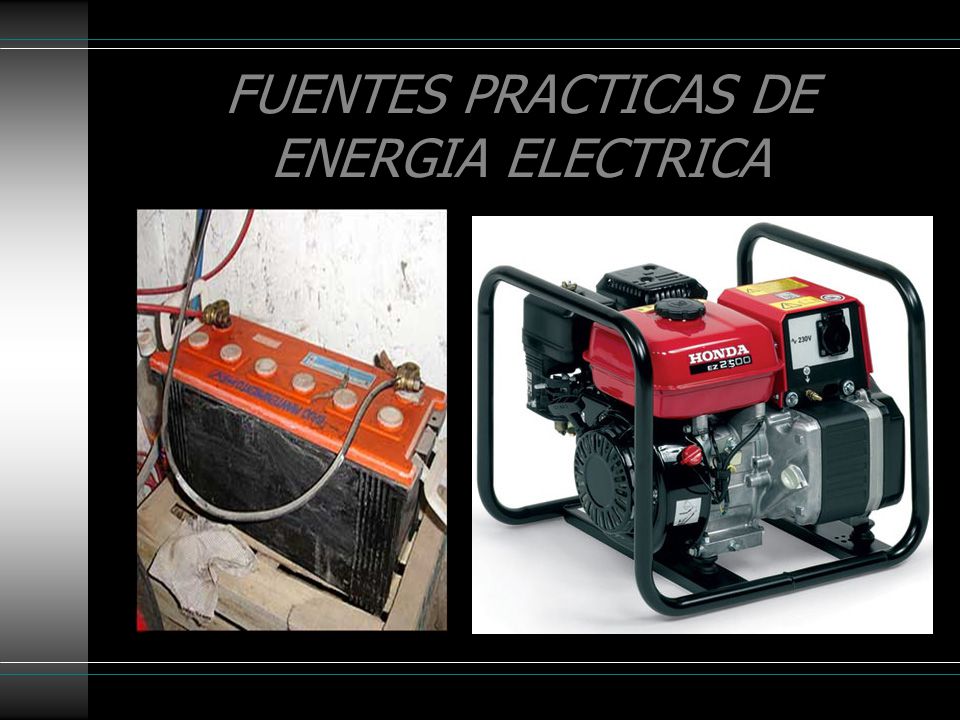

22 FUENTES PRACTICAS DE ENERGIA ELECTRICA

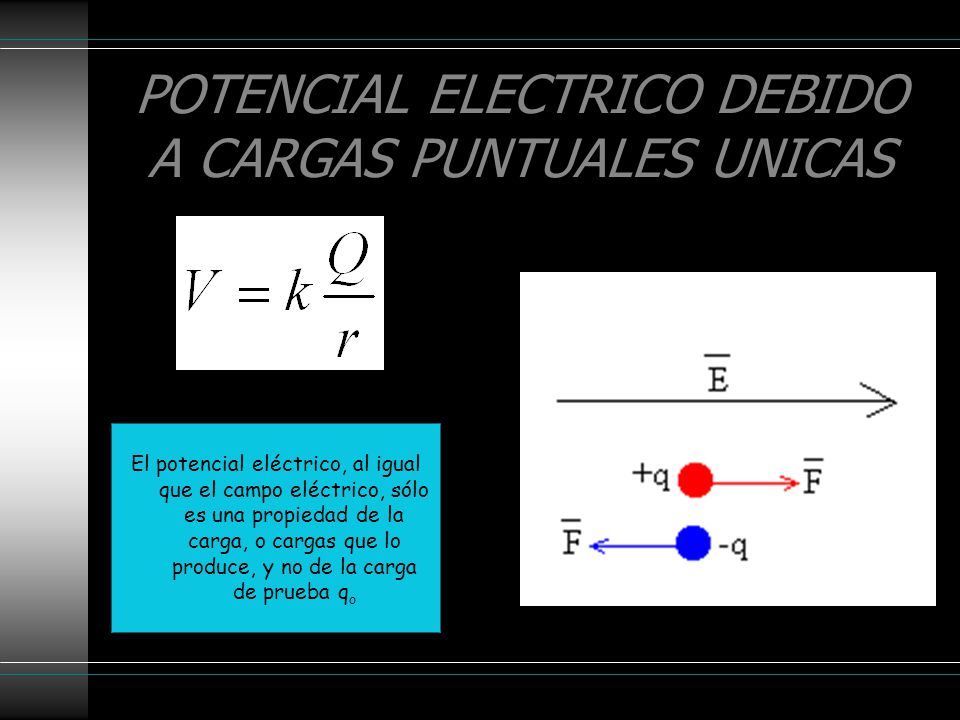

23 POTENCIAL ELECTRICO DEBIDO A CARGAS PUNTUALES UNICAS
El potencial eléctrico, al igual que el campo eléctrico, sólo es una propiedad de la carga, o cargas que lo produce, y no de la carga de prueba qo

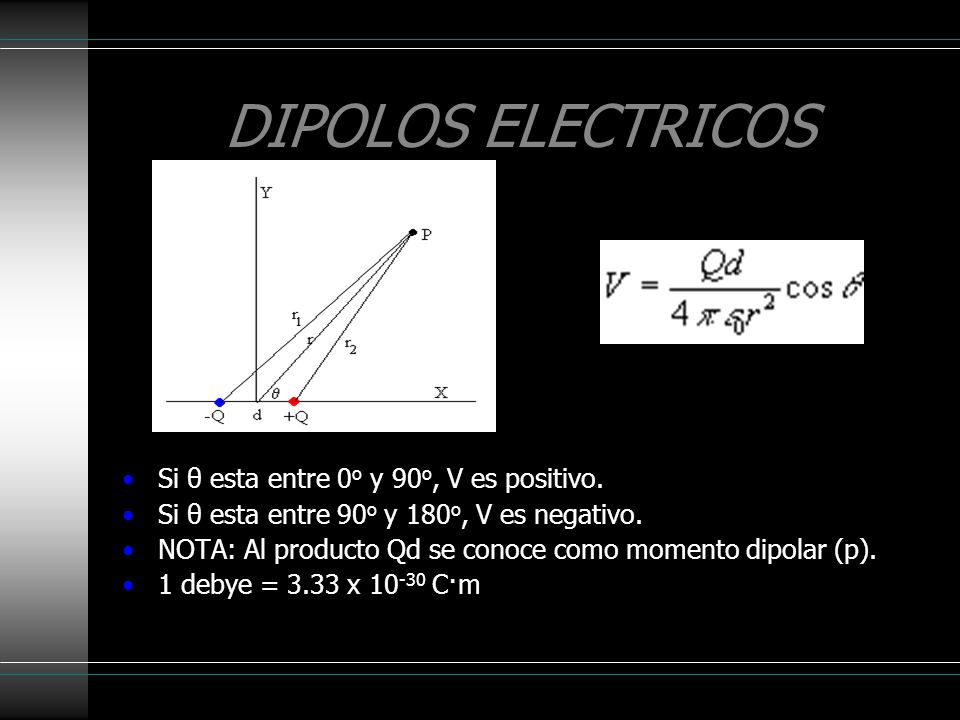

24 DIPOLOS ELECTRICOS Si θ esta entre 0o y 90o, V es positivo.
Si θ esta entre 90o y 180o, V es negativo. NOTA: Al producto Qd se conoce como momento dipolar (p). 1 debye = 3.33 x C·m

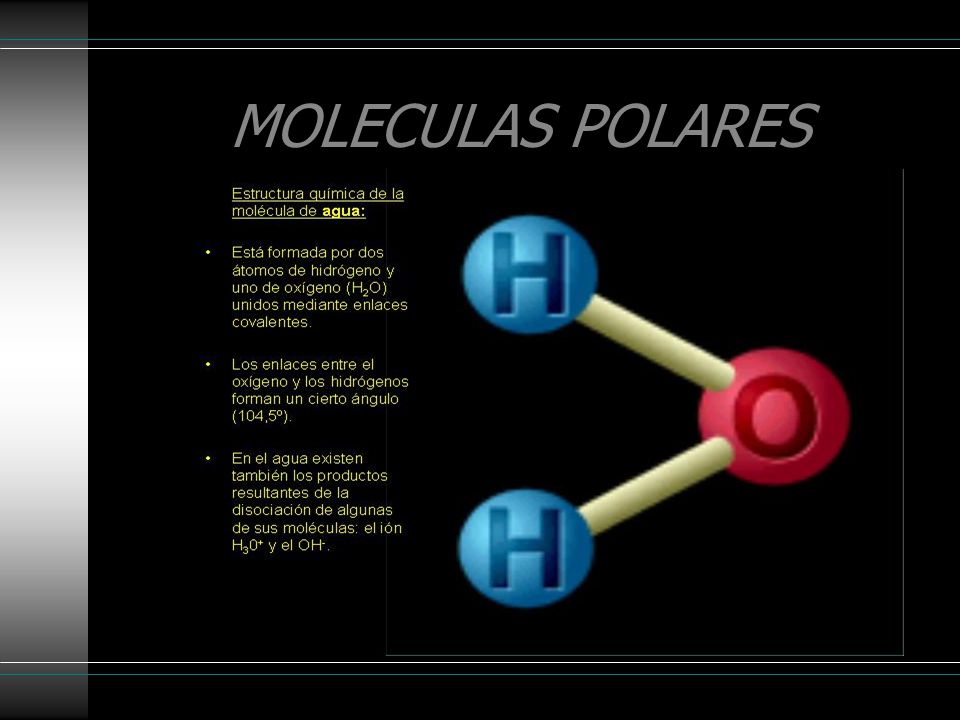

25 MOLECULAS POLARES

26 POTENCIAL ELECTRICO
