1 CASE O CAJÓN Y FUENTE DE PODER
República Bolivariana de Venezuela Ministerio del Poder Popular para la Educación SUPERIOR UNIVERSITARIA Universidad Nacional Experimental “simón rodríguez” Núcleo san Carlos estado Cojedes CASE O CAJÓN Y FUENTE DE PODER PARTICIPANTES: VICTOR GAMEZ VICTOR M. GAMEZ ZUGEY VERASTEGUIZ JOSE HERNANDEZ FATIMA FAJARDO

2 CASE O CAJÓN Es una estructura de metal o plástico casi siempre rectangular donde se aloja toda la arquitectura del computador. Su función es proteger los componentes del computador

3 ESTRUCTURA DE LOS CASE

4 TIPOS DE CASE O CAJÓN BAREBONE MINITORRE SOBREMESA

5 INTEGRADO A LA PANTALLA

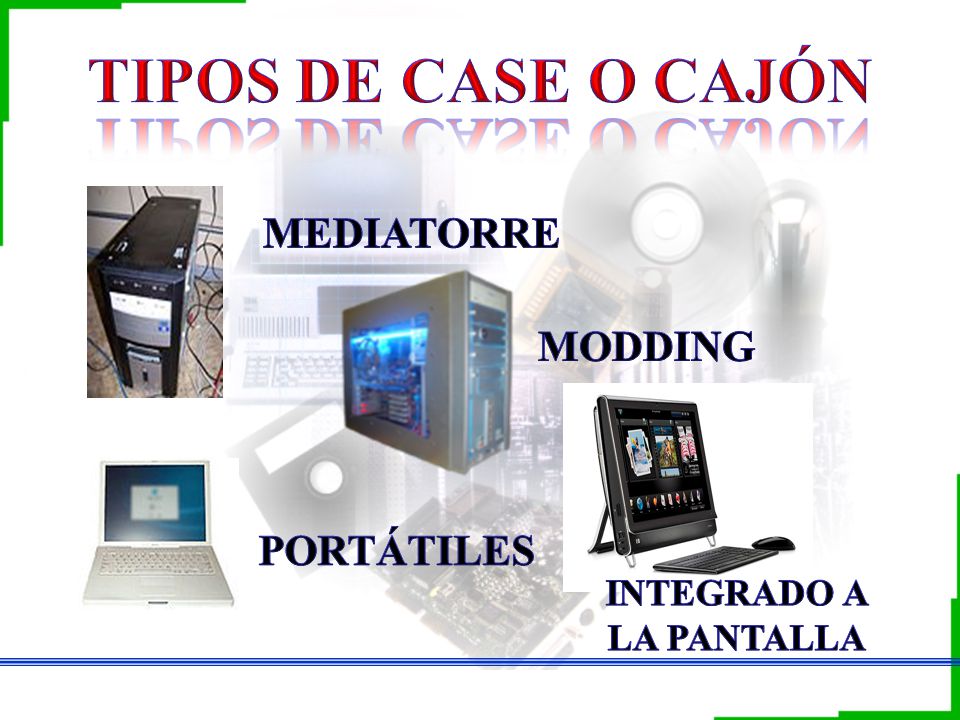

TIPOS DE CASE O CAJÓN MEDIATORRE MODDING PORTÁTILES INTEGRADO A LA PANTALLA

6 FUENTE DE PODER Componente fundamental en una computadora, ya que proporciona la energía eléctrica a cada uno de los componentes del sistema.

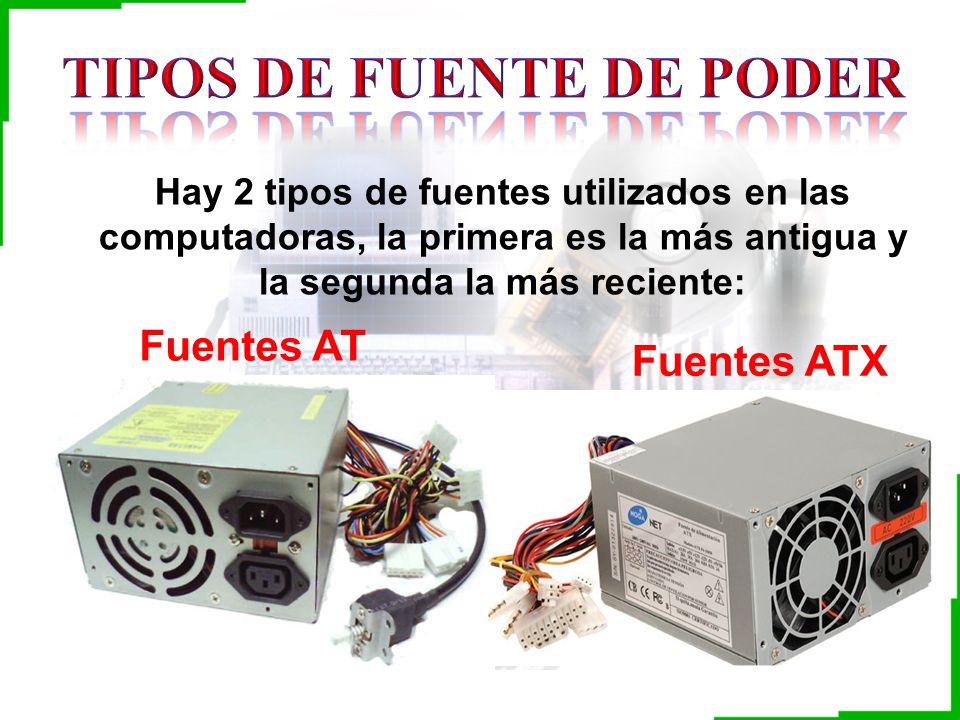

7 TIPOS DE FUENTE DE PODER
Hay 2 tipos de fuentes utilizados en las computadoras, la primera es la más antigua y la segunda la más reciente: Fuentes AT Fuentes ATX

8 PARTES EXTERNAS DE UNA FUENTE DE PODER AT
1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos. 2.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico. 3.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V. 4.-  Conector de suministro: permite alimentar cierto tipo de monitores CRT. 5.- Conector AT: alimenta de electricidad a la tarjeta principal. 6.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas. 7.- Conector de 4 terminales FD: alimenta las disqueteras. 8.- Interruptor manual: permite encender la fuente de manera mecánica.

9 PARTES EXTERNAS DE UNA FUENTE DE PODER ATX
1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos. 2.- Interruptor de seguridad: permite encender la fuente de manera mecánica. 3.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico. 4.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V. 5.- Conector SATA: utilizado para alimentar los discos duros y las unidades ópticas tipos SATA. 6.- Conector de 4 terminales: utilizado para alimentar de manera directa al microprocesador. 7.- Conector ATX: alimenta de electricidad a la tarjeta principal. 8.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas. 9.- Conector de 4 terminales FD: alimenta las disqueteras..

10 PARTE INTERNA DE UNA FUENTE DE PODER

11 PARTE INTERNA DE UNA FUENTE DE PODER CONDENSADOR ELECTROLITICO
BOBINA CONDENSADOR ELECTROLITICO TRANSFORMADOR

12 PARTE INTERNA DE UNA FUENTE DE PODER
DISIPADOR RESISTENCIAS FUSIBLE

13 PARTE INTERNA DE UNA FUENTE DE PODER
TRANSISTORES DIODO ZENER CAPACITADOR
