1 Proyecto Seminario de Computadores II Sistemas embebidos Maquina de peso fijo para Uva Mauricio Solís

2 Descripción del problema  En cierta empresa no se consta con un sistema confiable para el llenado de las cajas de uva de exportación, y tampoco con un sistema que permita conocer las pérdidas producto del llenado inexacto de las cajas.

3 Requisitos fundamentales  El sistema a implementar debe ser confiable  Debe tener una interfaz de usuario  En lo posible tener un bajo costo y alto beneficio  Se debe contar con un historial del error y las pérdidas, las cuales deberán desplegarse en gráficos  Debe ser fácil de manejar  El sistema debe tener parámetros modificables (error, peso, etc)

4 Descripción de las posibles soluciones  Dispositivos necesarios: –Un transductor de peso –Una tarjeta capaz de recibir la medición y procesarla. –Una interfaz gráfica de usuario –Un computador (con uno se puede realizar más de un monitoreo) –Chips varios (amplificadores, muxes, etc) –Amplificador: ad620 ()

5 Diagrama de la solución Transductor de peso Escalamiento Mediciones Adquisición de datos Procesamiento Interfaz de Usuario Software Controlador Panel Terminal Interfaz para envío de datos

6 Transductor de peso  Es básicamente una celda de aluminio que bajo cierta presión cambia su resistencia

7 Escalamiento de las mediciones  A la salida del transductor los voltajes son demasiado pequeños como para ser captados por el conversor análogo digital, por lo que se hace necesario pasar por una etapa de amplificación (rangos)

8 Adquisición de datos  Para esta etapa se eligió la tarjeta MCC modelo USB – 1208LS

9 Adquisición de datos  Características técnicas principales de la tarjeta:  Funciona en plataformas Windows desde 98 se  Conexión a través del puerto USB 1.1  8 entradas análogas de 11 bits o  4 entradas análogas diferenciales de 12 bits  Dos salidas análogas de 10 bits  Dos puertos digitales I/O de 8 bits cada uno  Un contador de 32 bits  Alimentación: 5 [V].

10 Adquisición de datos  Características de la “programación da la tarjeta” Puede programarse en matlabPuede programarse en matlab Posee librerías para ser programada en LabView *Posee librerías para ser programada en LabView * Puede programarse en.net (vs.net 2003)Puede programarse en.net (vs.net 2003)

11 Procesamiento  Esta etapa se realizará principalmente en un computador y probablemente en LabView, por su fácil manejo de la programación gráfica e interfaces gráficas  En cuanto a los requisitos de tiempo real… el sistema es bastante flexible.

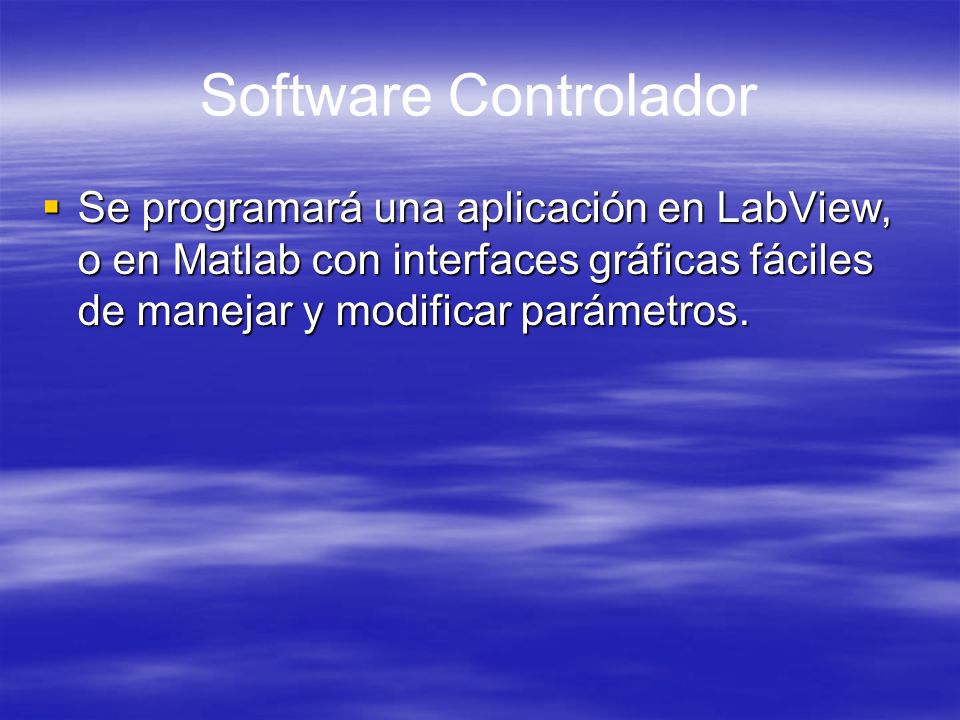

12 Software Controlador  Se programará una aplicación en LabView, o en Matlab con interfaces gráficas fáciles de manejar y modificar parámetros.

13 Interfaz de Usuario  La interfaz de usuario será programada con los recursos que se disponen en matlab o en LabView

14 Interfaz para envío de datos  Los datos al panel serán enviados a través de la misma tarjeta adquisidora de datos, ya que, cuanta con dos puertos digitales.

15 Panel Terminal  Es un cuadro con luces que simbolizan las celdas donde se está pesando la uva que indicarán cuales de esas celdas forman un conjunto que debe ser puesto en una caja.

16 Alternativa presente en el mercado

17 Demostración de La tarjeta
