1 TRABAJO DE MANTENIMIENTO DE GUIA1
Guía 1

2 Circuito en serie Un circuito en serie es una configuración de conexiones en las que nos bornes o terminales de los dispositivos generados , resistencia , condensadores, interruptoras, se conecta se cuenciamente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del diapositiva siguiente.

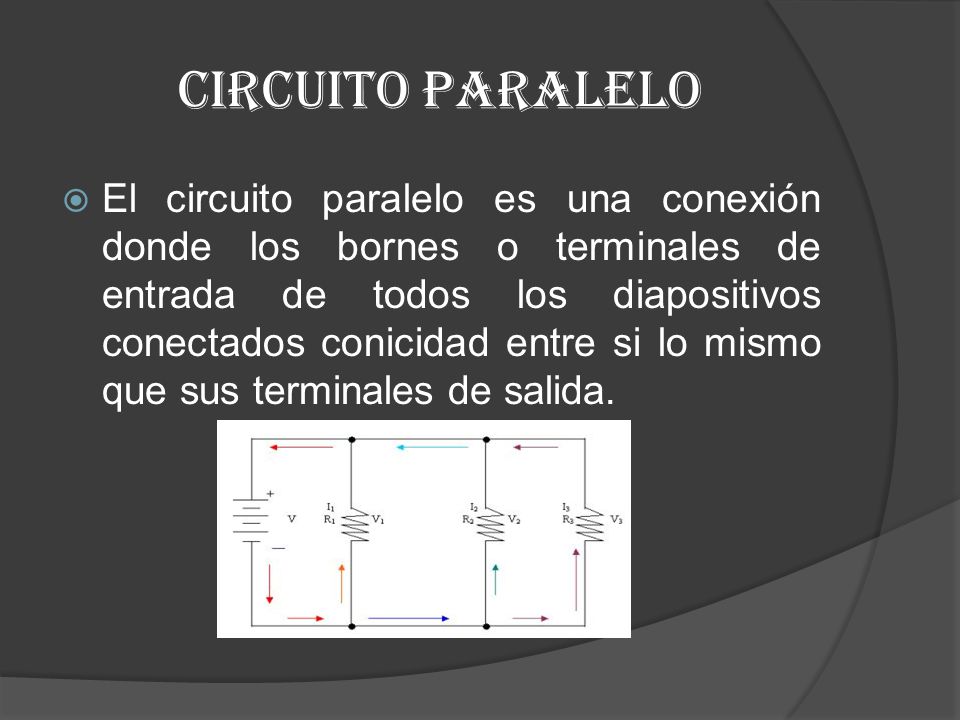

3 Circuito paralelo El circuito paralelo es una conexión donde los bornes o terminales de entrada de todos los diapositivos conectados conicidad entre si lo mismo que sus terminales de salida.

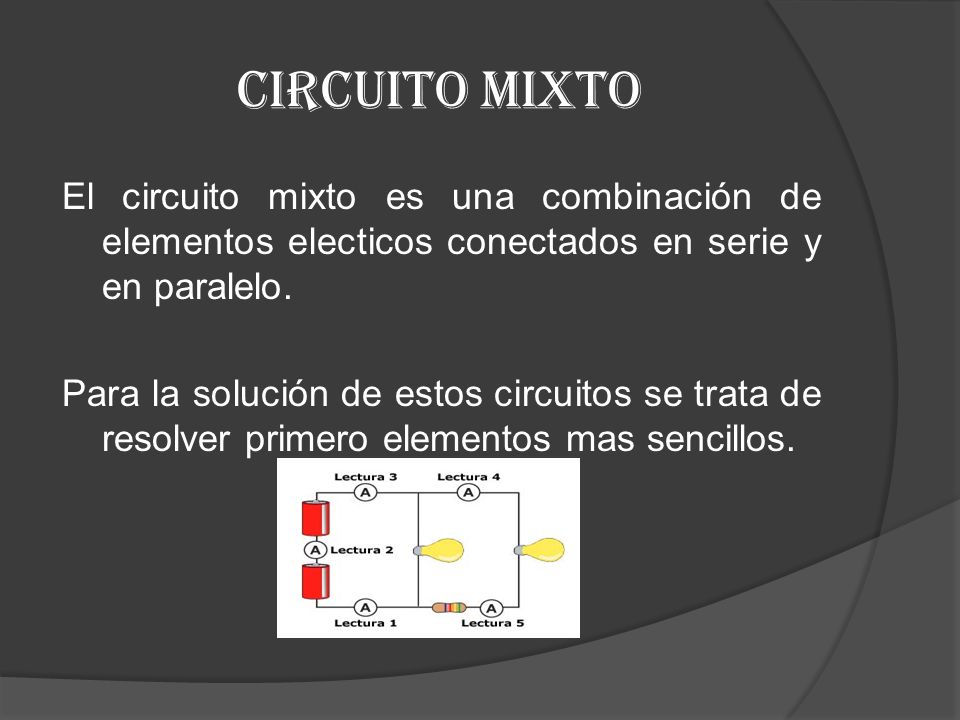

4 Circuito mixto El circuito mixto es una combinación de elementos electicos conectados en serie y en paralelo. Para la solución de estos circuitos se trata de resolver primero elementos mas sencillos.

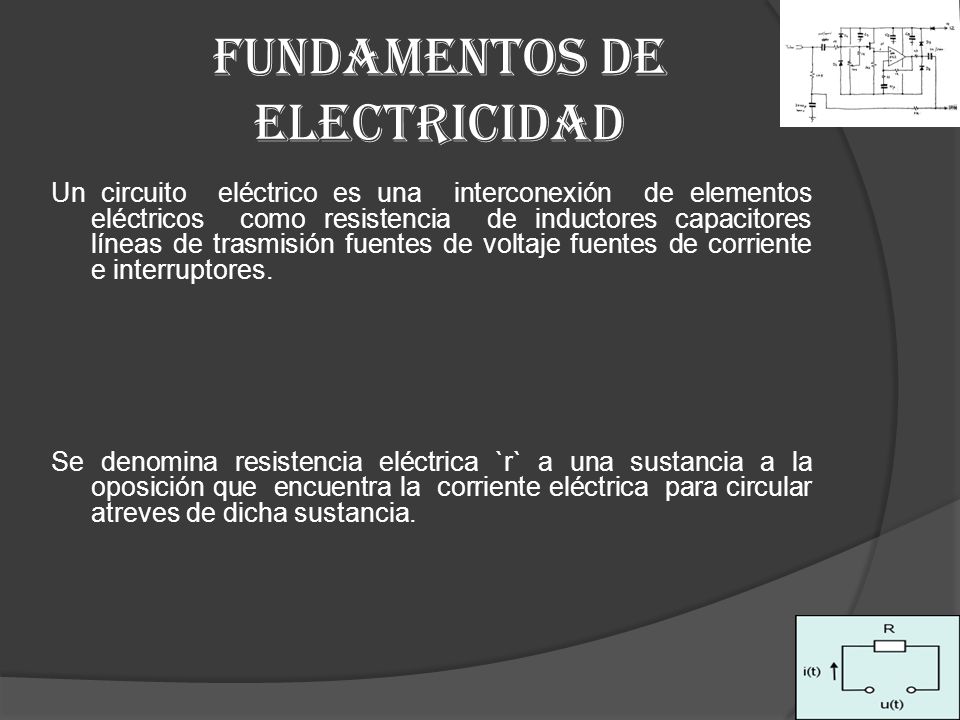

5 Fundamentos de electricidad
Un circuito eléctrico es una interconexión de elementos eléctricos como resistencia de inductores capacitores líneas de trasmisión fuentes de voltaje fuentes de corriente e interruptores. Se denomina resistencia eléctrica `r` a una sustancia a la oposición que encuentra la corriente eléctrica para circular atreves de dicha sustancia.

6 Comportamiento en corriente continua
Es una resistencia real en corriente continua (CC) se comparta practica- Mente de la misma forma que si fuera ideal esto es transformando la energía eléctrica en calor.

7 Código de colores Para caracterizar una resistencia hace falta tres valores: resistencia, eléctrica, disipación máxima y presión o tolerancia. El valor de la resistencia se obtiene leyendo la cifras como un número de uno, dos o de tres cifras se multiplica por el multiplicador y se obtiene el resultado en ohmios.

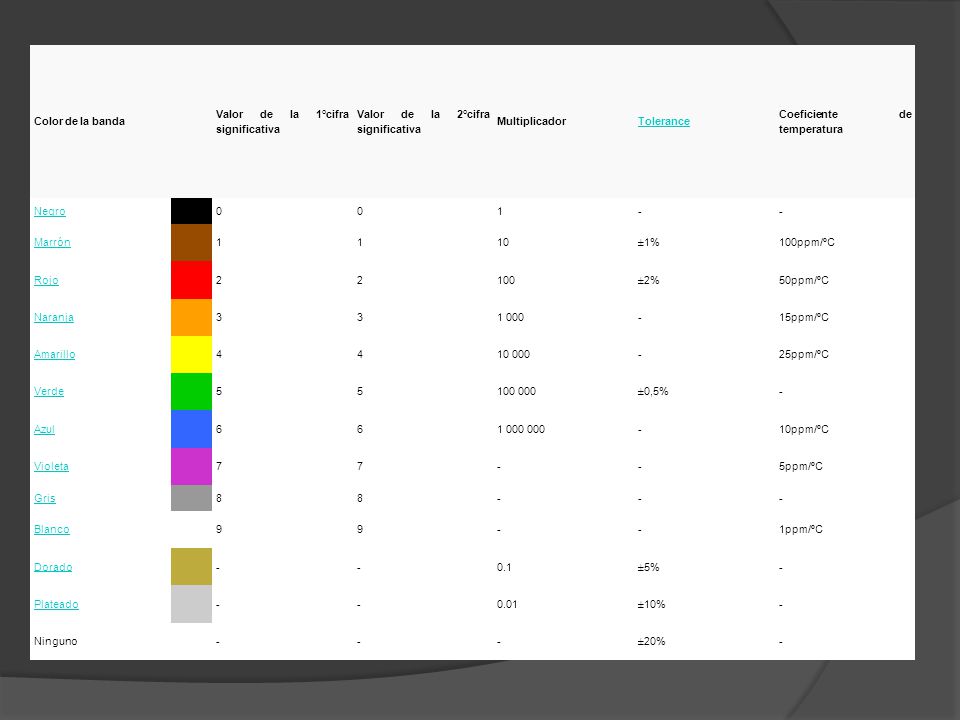

8 Color de la banda Valor de la 1°cifra significativa Valor de la 2°cifra significativa Multiplicador Tolerance Coeficiente de temperatura Negro 1 - Marrón 10 ±1% 100ppm/ºC Rojo 2 100 ±2% 50ppm/ºC Naranja 3 1 000 15ppm/ºC Amarillo 4 10 000 25ppm/ºC Verde 5 ±0,5% Azul 6 10ppm/ºC Violeta 7 5ppm/ºC Gris 8 Blanco 9 1ppm/ºC Dorado 0.1 ±5% Plateado 0.01 ±10% Ninguno ±20%

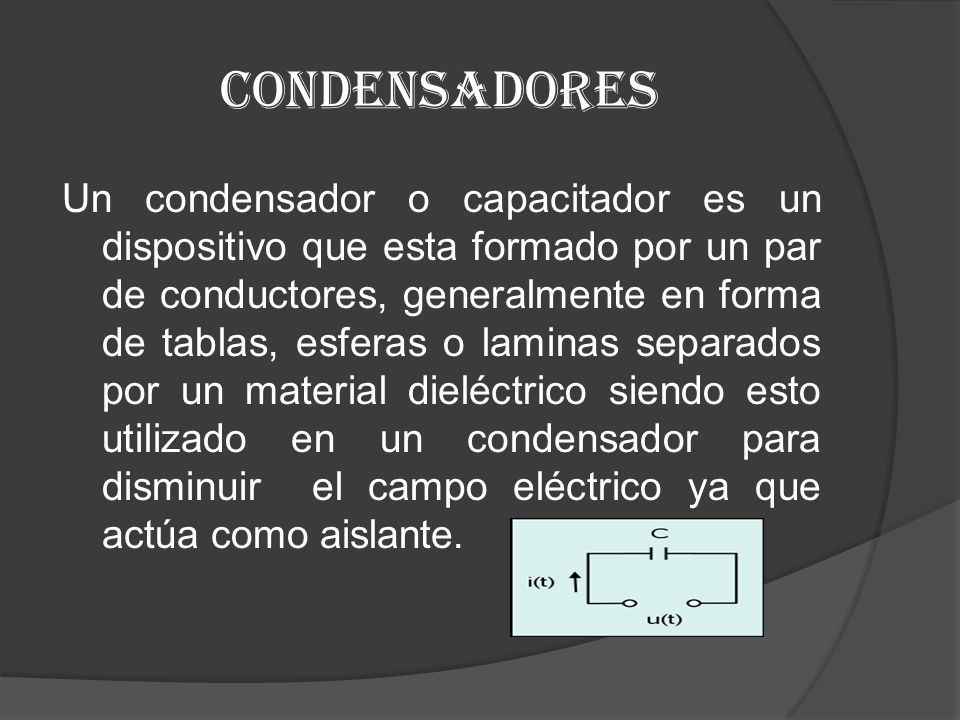

9 condensadores Un condensador o capacitador es un dispositivo que esta formado por un par de conductores, generalmente en forma de tablas, esferas o laminas separados por un material dieléctrico siendo esto utilizado en un condensador para disminuir el campo eléctrico ya que actúa como aislante.

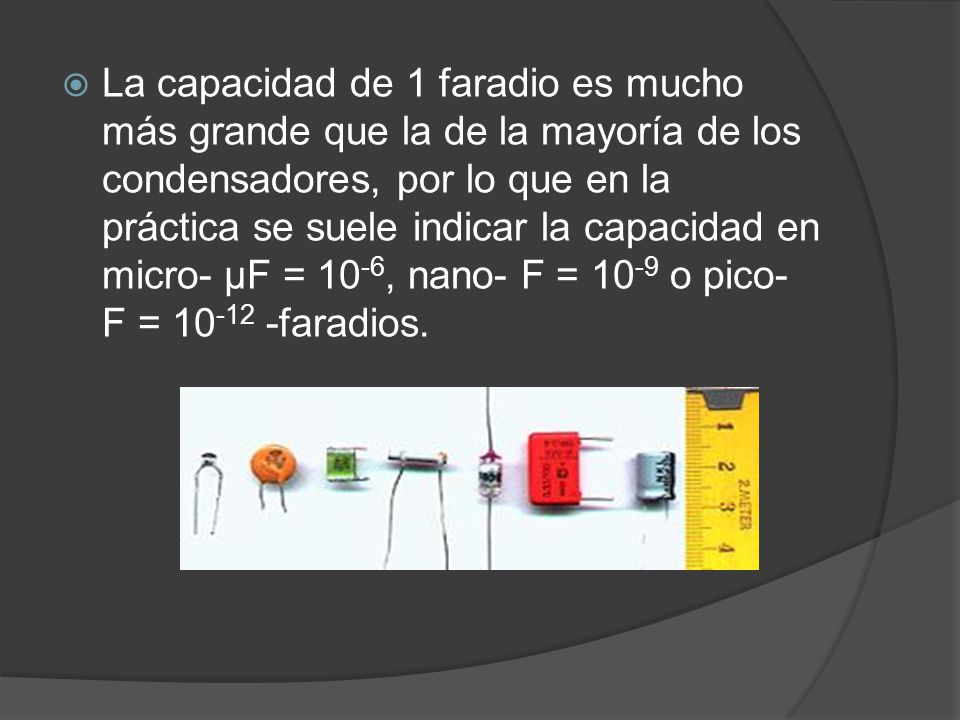

10 La capacidad de 1 faradio es mucho más grande que la de la mayoría de los condensadores, por lo que en la práctica se suele indicar la capacidad en micro- µF = 10-6, nano- F = 10-9 o pico- F = faradios.

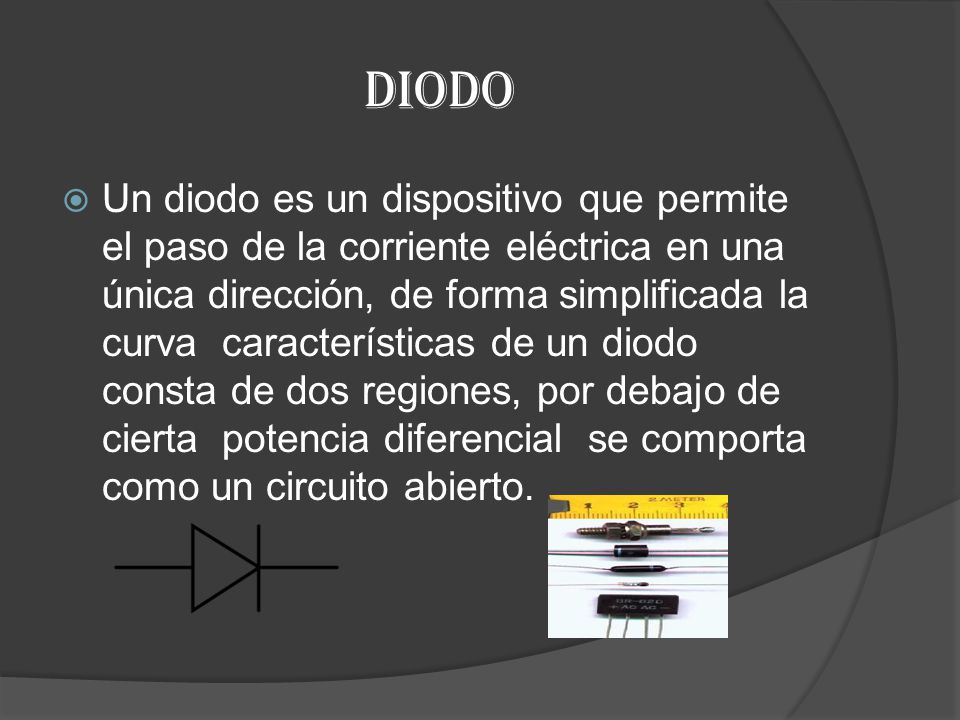

11 diodo Un diodo es un dispositivo que permite el paso de la corriente eléctrica en una única dirección, de forma simplificada la curva características de un diodo consta de dos regiones, por debajo de cierta potencia diferencial se comporta como un circuito abierto.

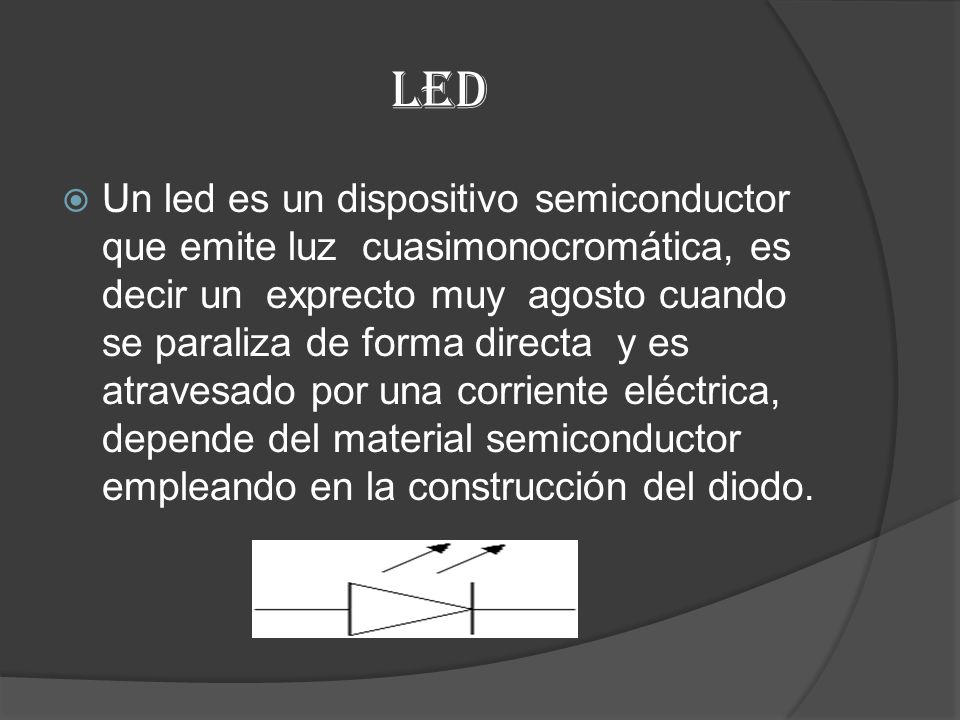

12 led Un led es un dispositivo semiconductor que emite luz cuasimonocromática, es decir un exprecto muy agosto cuando se paraliza de forma directa y es atravesado por una corriente eléctrica, depende del material semiconductor empleando en la construcción del diodo.

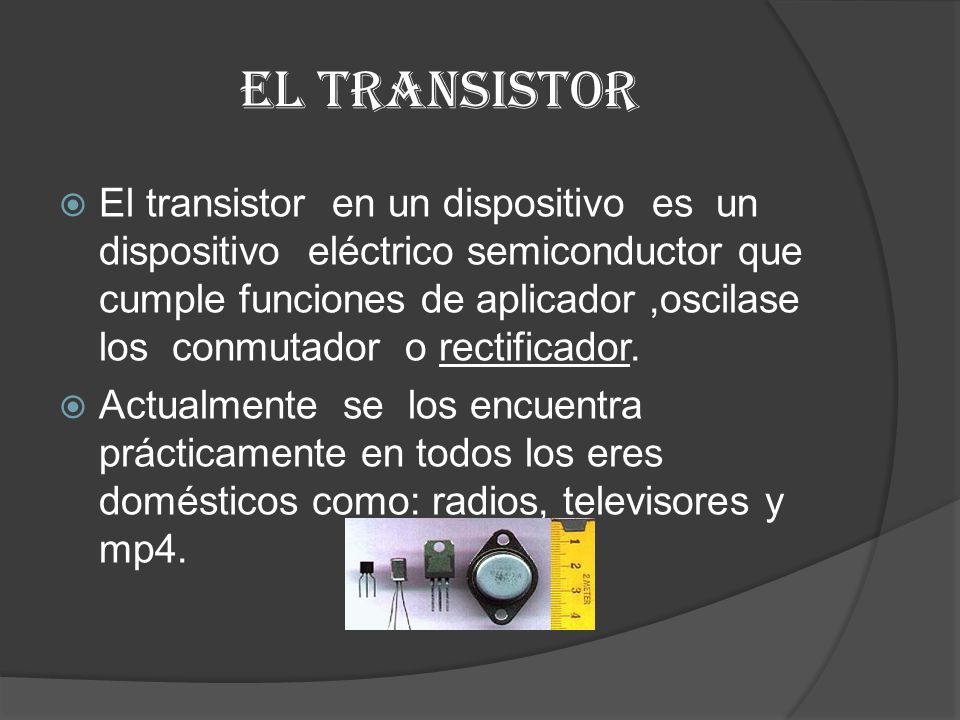

13 El transistor El transistor en un dispositivo es un dispositivo eléctrico semiconductor que cumple funciones de aplicador ,oscilase los conmutador o rectificador. Actualmente se los encuentra prácticamente en todos los eres domésticos como: radios, televisores y mp4.

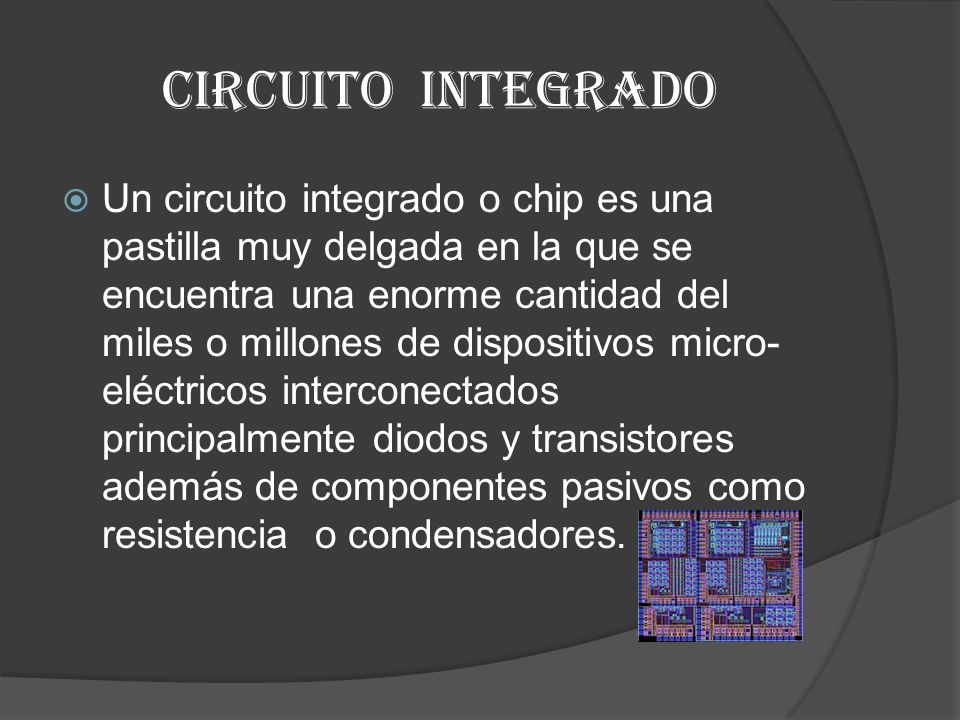

14 Circuito integrado Un circuito integrado o chip es una pastilla muy delgada en la que se encuentra una enorme cantidad del miles o millones de dispositivos micro- eléctricos interconectados principalmente diodos y transistores además de componentes pasivos como resistencia o condensadores.

15 RESISTENCIA RESISTANCE Ohmios R Ω
ELEMENTO IMAGEN UNIDAD LETRA REP ELECT DEFINICIÓN RESISTENCIA RESISTANCE Ohmios R Ω Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente eléctrica para circular a través de dicha sustancia. CONDENSAD OR CAPACITOR Faradio F Dispositivo que almacena carga eléctrica. En su forma más sencilla, un condensador está formado por dos placas metálicas (armaduras) separadas por una lámina no conductora o dieléctrico. Al conectar una de las placas a un generador, ésta se carga e induce una carga de signo opuesto en la otra placa. DIODO DIODE D Un diodo es un dispositivo que permite el paso de la corriente eléctrica en una única dirección. TRANSISTOR TRANSFER RESISTOR T El Transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador.

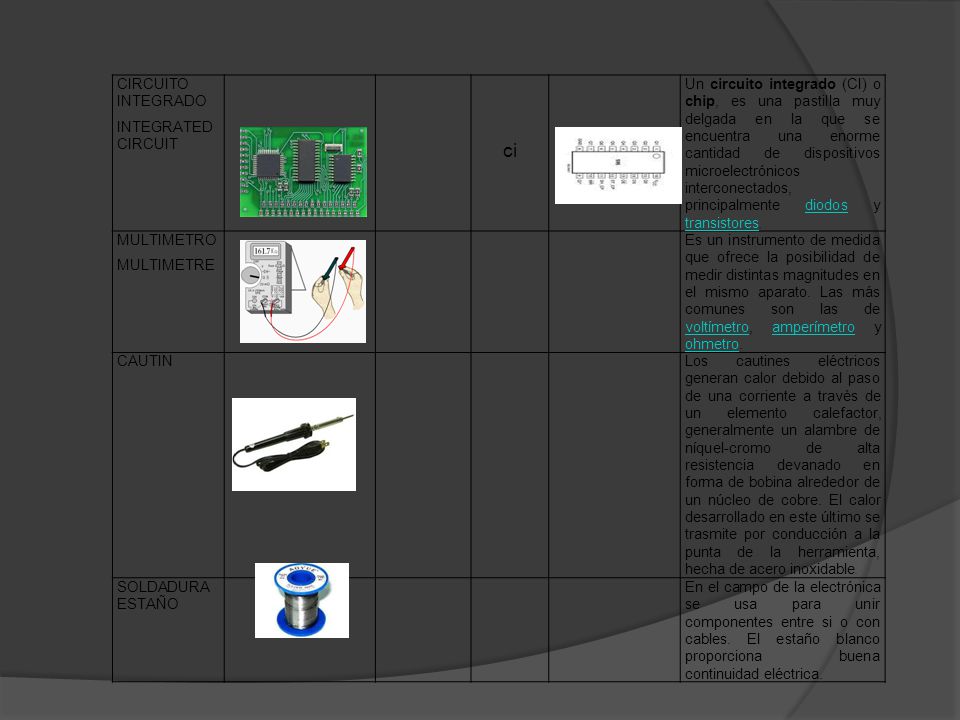

16 ci CIRCUITO INTEGRADO INTEGRATED CIRCUIT
Un circuito integrado (CI) o chip, es una pastilla muy delgada en la que se encuentra una enorme cantidad de dispositivos microelectrónicos interconectados, principalmente diodos y transistores, MULTIMETRO MULTIMETRE Es un instrumento de medida que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y ohmetro. CAUTIN Los cautines eléctricos generan calor debido al paso de una corriente a través de un elemento calefactor, generalmente un alambre de níquel-cromo de alta resistencia devanado en forma de bobina alrededor de un núcleo de cobre. El calor desarrollado en este último se trasmite por conducción a la punta de la herramienta, hecha de acero inoxidable. SOLDADURA ESTAÑO En el campo de la electrónica se usa para unir componentes entre si o con cables. El estaño blanco proporciona buena continuidad eléctrica.

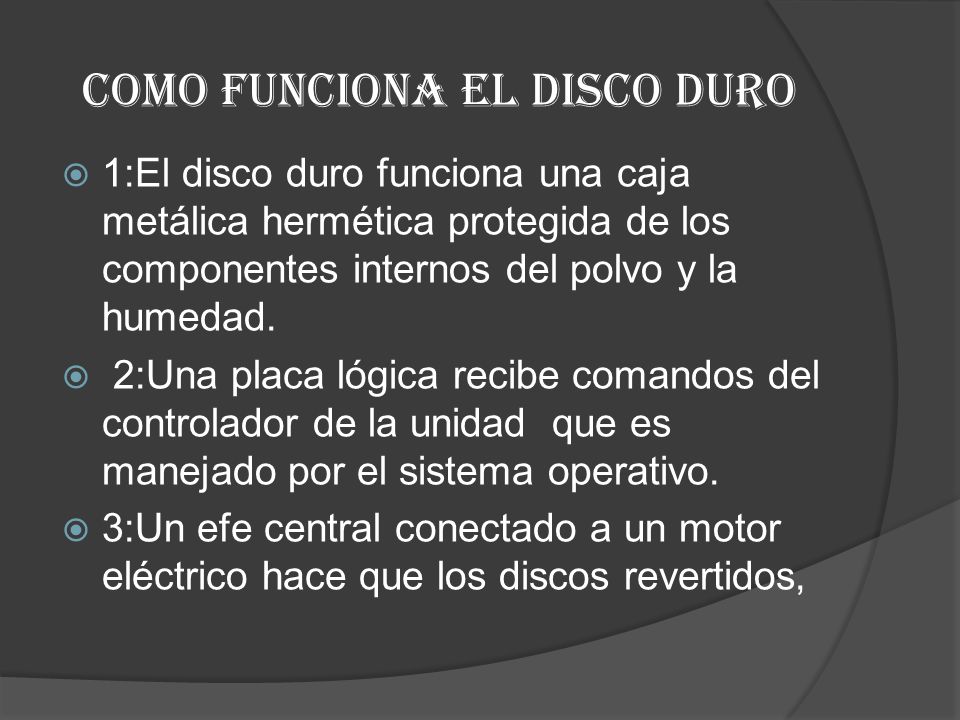

17 Como funciona el disco duro
1:El disco duro funciona una caja metálica hermética protegida de los componentes internos del polvo y la humedad. 2:Una placa lógica recibe comandos del controlador de la unidad que es manejado por el sistema operativo. 3:Un efe central conectado a un motor eléctrico hace que los discos revertidos,

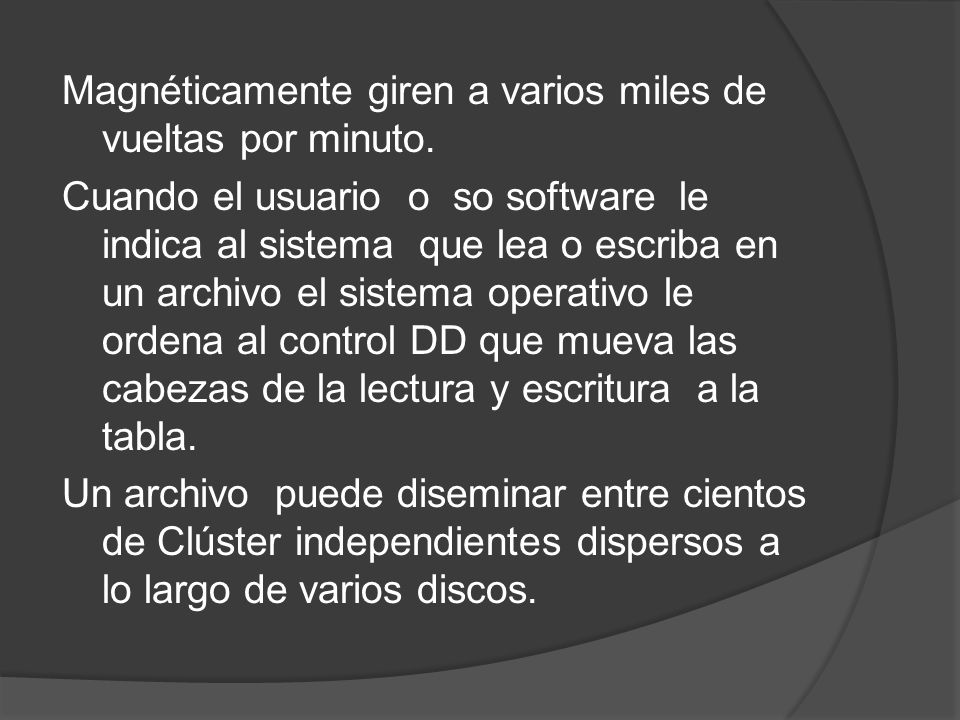

18 Magnéticamente giren a varios miles de vueltas por minuto
Magnéticamente giren a varios miles de vueltas por minuto. Cuando el usuario o so software le indica al sistema que lea o escriba en un archivo el sistema operativo le ordena al control DD que mueva las cabezas de la lectura y escritura a la tabla. Un archivo puede diseminar entre cientos de Clúster independientes dispersos a lo largo de varios discos.

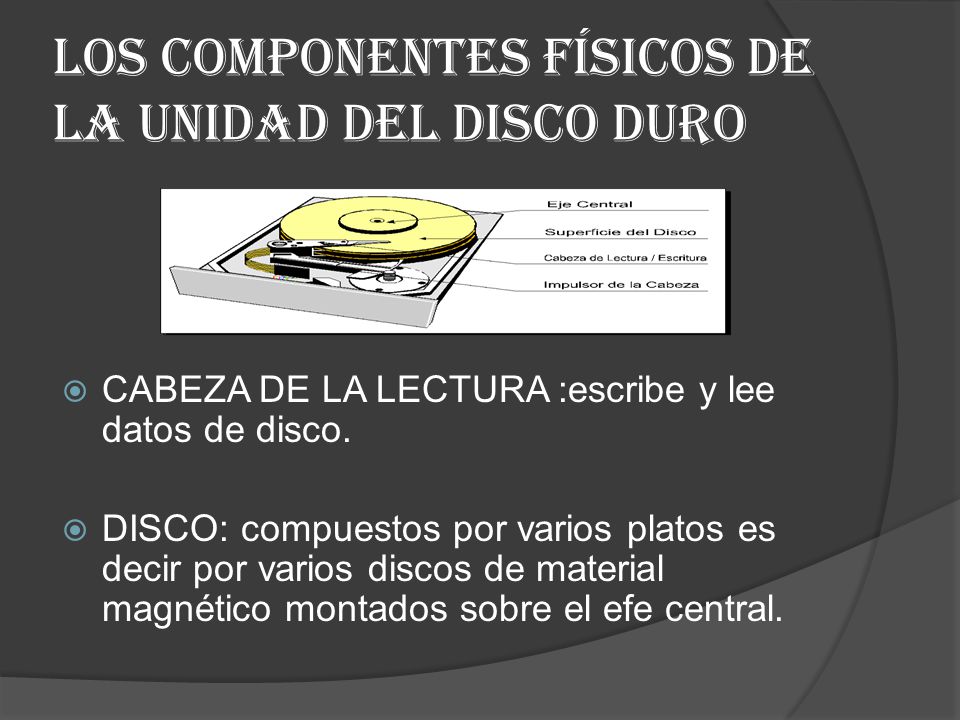

19 Los componentes físicos de la unidad del disco duro
CABEZA DE LA LECTURA :escribe y lee datos de disco. DISCO: compuestos por varios platos es decir por varios discos de material magnético montados sobre el efe central.

20 CILINDRO: es una pila tridimensional de pistas pistas verticales de los múltiples platos.
CLUSTER: es un grupo de sectores que es la unidad mas pequeña del almacenamiento. PISTA: es la trayectoria circulas trave –zeda atreves de la superficie circular del plato del disco duro. Zada

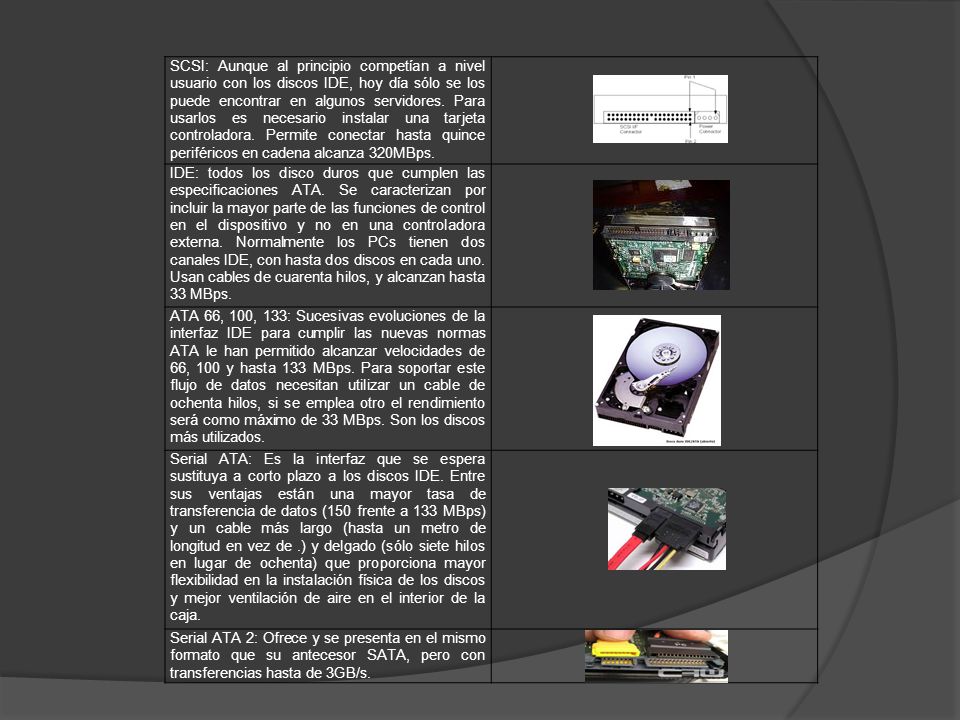

21 SCSI: Aunque al principio competían a nivel usuario con los discos IDE, hoy día sólo se los puede encontrar en algunos servidores. Para usarlos es necesario instalar una tarjeta controladora. Permite conectar hasta quince periféricos en cadena alcanza 320MBps. IDE: todos los disco duros que cumplen las especificaciones ATA. Se caracterizan por incluir la mayor parte de las funciones de control en el dispositivo y no en una controladora externa. Normalmente los PCs tienen dos canales IDE, con hasta dos discos en cada uno. Usan cables de cuarenta hilos, y alcanzan hasta 33 MBps. ATA 66, 100, 133: Sucesivas evoluciones de la interfaz IDE para cumplir las nuevas normas ATA le han permitido alcanzar velocidades de 66, 100 y hasta 133 MBps. Para soportar este flujo de datos necesitan utilizar un cable de ochenta hilos, si se emplea otro el rendimiento será como máximo de 33 MBps. Son los discos más utilizados. Serial ATA: Es la interfaz que se espera sustituya a corto plazo a los discos IDE. Entre sus ventajas están una mayor tasa de transferencia de datos (150 frente a 133 MBps) y un cable más largo (hasta un metro de longitud en vez de .) y delgado (sólo siete hilos en lugar de ochenta) que proporciona mayor flexibilidad en la instalación física de los discos y mejor ventilación de aire en el interior de la caja. Serial ATA 2: Ofrece y se presenta en el mismo formato que su antecesor SATA, pero con transferencias hasta de 3GB/s.

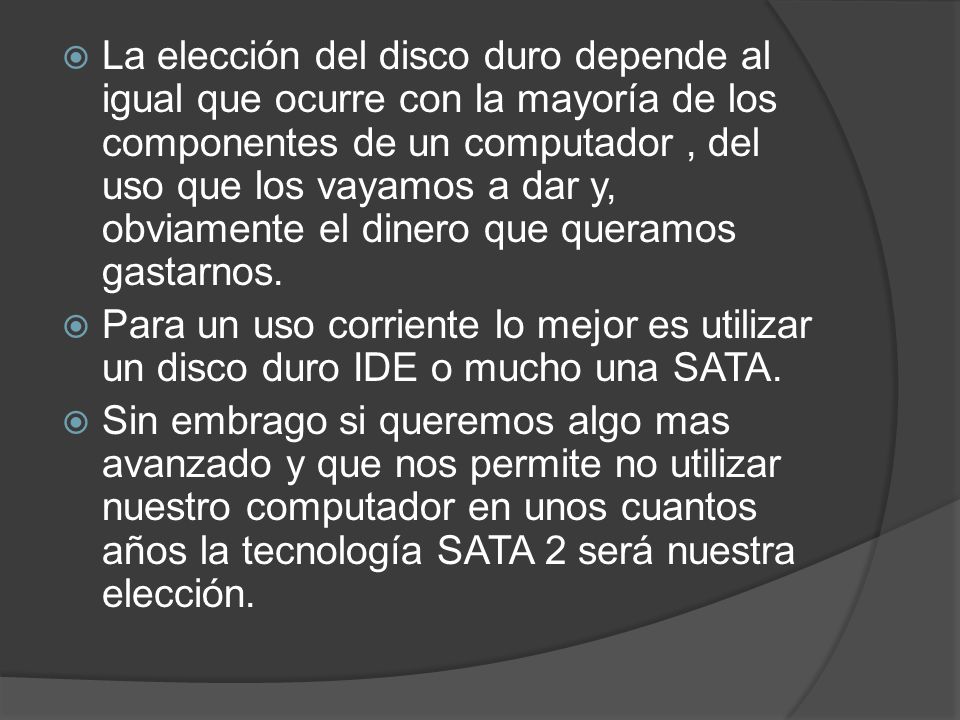

22 La elección del disco duro depende al igual que ocurre con la mayoría de los componentes de un computador , del uso que los vayamos a dar y, obviamente el dinero que queramos gastarnos. Para un uso corriente lo mejor es utilizar un disco duro IDE o mucho una SATA. Sin embrago si queremos algo mas avanzado y que nos permite no utilizar nuestro computador en unos cuantos años la tecnología SATA 2 será nuestra elección.

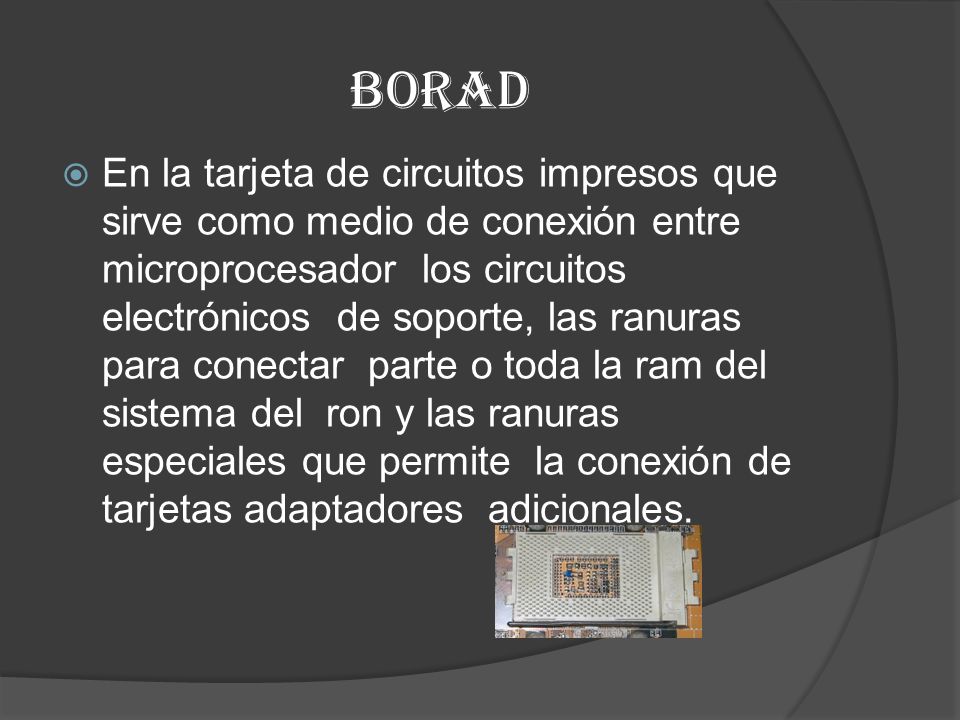

23 borad En la tarjeta de circuitos impresos que sirve como medio de conexión entre microprocesador los circuitos electrónicos de soporte, las ranuras para conectar parte o toda la ram del sistema del ron y las ranuras especiales que permite la conexión de tarjetas adaptadores adicionales.

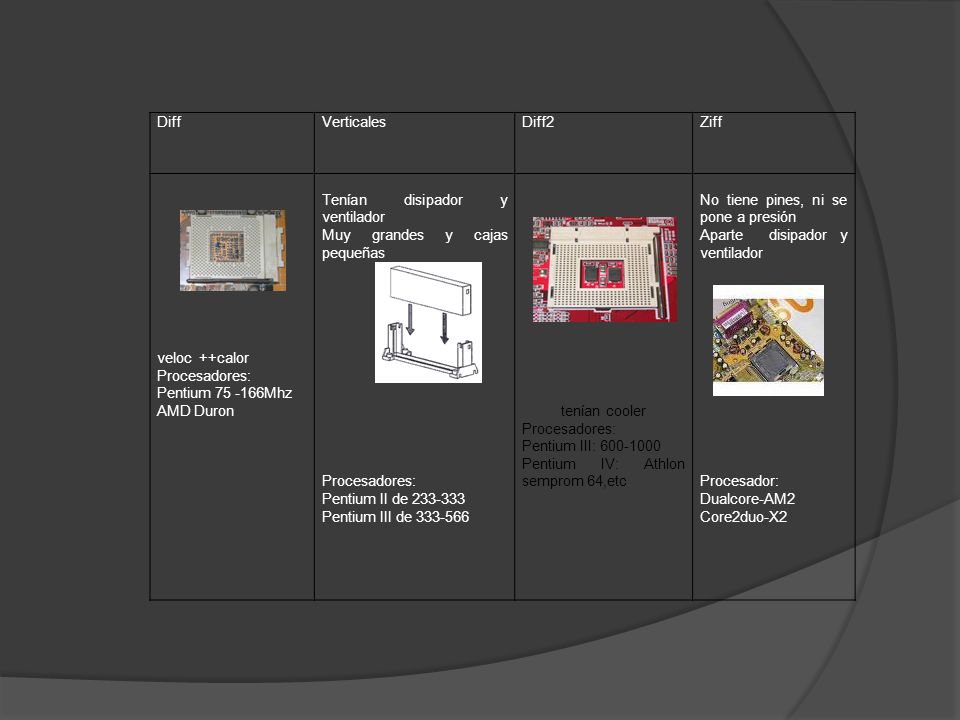

24 Diff Verticales Diff2 Ziff veloc ++calor Procesadores: Pentium Mhz AMD Duron Tenían disipador y ventilador Muy grandes y cajas pequeñas Pentium II de Pentium III de tenían cooler Pentium III: Pentium IV: Athlon semprom 64,etc No tiene pines, ni se pone a presión Aparte disipador y ventilador Procesador: Dualcore-AM2 Core2duo-X2

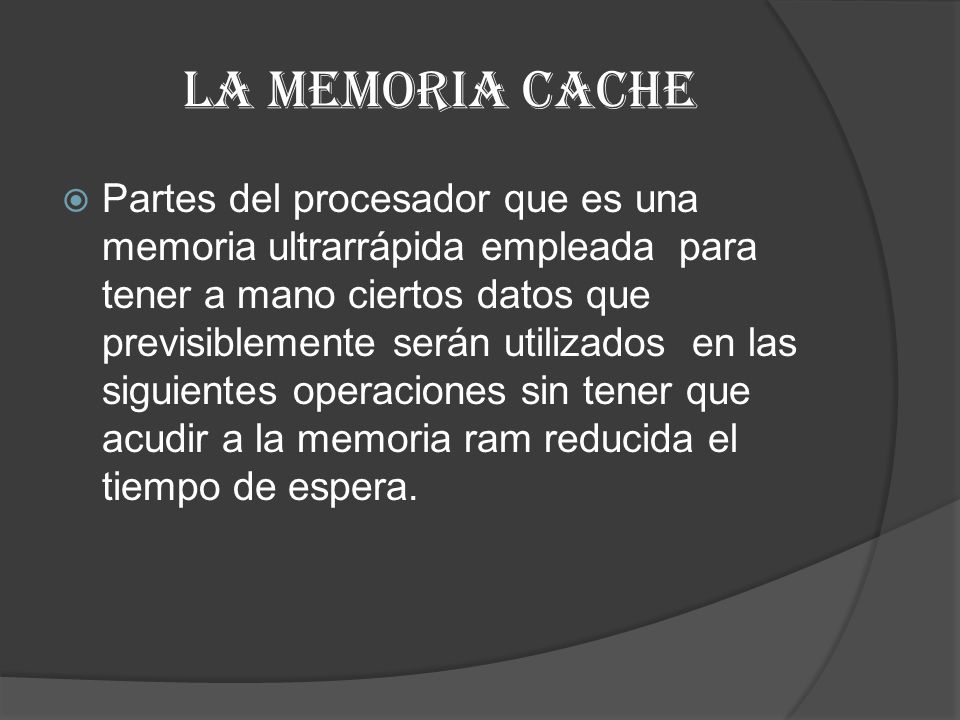

25 La memoria cache Partes del procesador que es una memoria ultrarrápida empleada para tener a mano ciertos datos que previsiblemente serán utilizados en las siguientes operaciones sin tener que acudir a la memoria ram reducida el tiempo de espera.

26 Memoria ram Es un tipo de memoria a la que se puede acceder aleatoriamente es decir se puede acceder a cualquier byte de memoria sin acceder a los bytes precedentes, es el tipo de memorias mas común ene le computador y ortos dispositivos como impresoras.

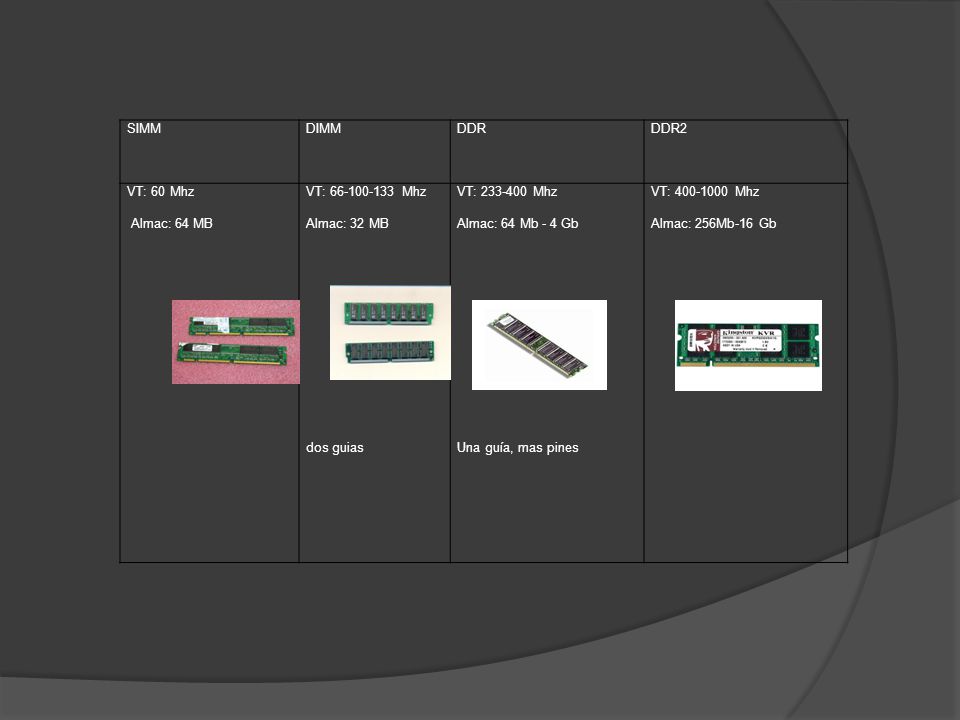

27 SIMM DIMM DDR DDR2 VT: 60 Mhz Almac: 64 MB VT: Mhz Almac: 32 MB dos guias VT: Mhz Almac: 64 Mb - 4 Gb Una guía, mas pines VT: Mhz Almac: 256Mb-16 Gb

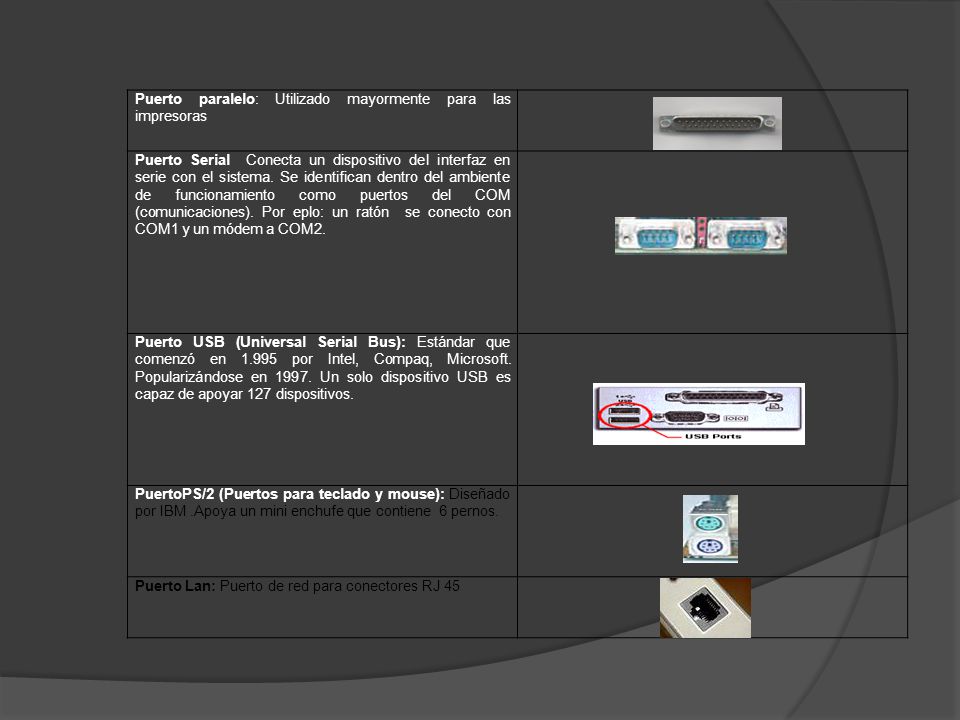

28 Puerto paralelo: Utilizado mayormente para las impresoras
Puerto Serial Conecta un dispositivo del interfaz en serie con el sistema. Se identifican dentro del ambiente de funcionamiento como puertos del COM (comunicaciones). Por eplo: un ratón se conecto con COM1 y un módem a COM2. Puerto USB (Universal Serial Bus): Estándar que comenzó en por Intel, Compaq, Microsoft. Popularizándose en Un solo dispositivo USB es capaz de apoyar 127 dispositivos. PuertoPS/2 (Puertos para teclado y mouse): Diseñado por IBM .Apoya un mini enchufe que contiene 6 pernos. Puerto Lan: Puerto de red para conectores RJ 45

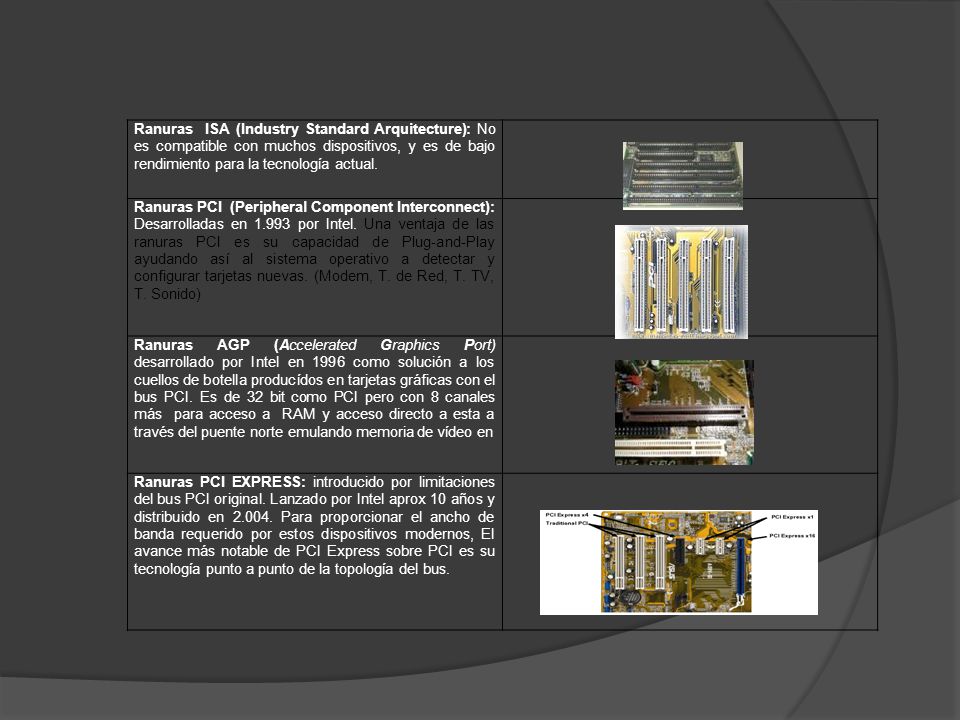

29 Ranuras ISA (Industry Standard Arquitecture): No es compatible con muchos dispositivos, y es de bajo rendimiento para la tecnología actual. Ranuras PCI  (Peripheral Component Interconnect): Desarrolladas en por Intel. Una ventaja de las ranuras PCI es su capacidad de Plug-and-Play ayudando así al sistema operativo a detectar y configurar tarjetas nuevas. (Modem, T. de Red, T. TV, T. Sonido) Ranuras AGP (Accelerated Graphics Port) desarrollado por Intel en 1996 como solución a los cuellos de botella producídos en tarjetas gráficas con el bus PCI. Es de 32 bit como PCI pero con 8 canales más para acceso a RAM y acceso directo a esta a través del puente norte emulando memoria de vídeo en Ranuras PCI EXPRESS: introducido por limitaciones del bus PCI original. Lanzado por Intel aprox 10 años y distribuido en Para proporcionar el ancho de banda requerido por estos dispositivos modernos, El avance más notable de PCI Express sobre PCI es su tecnología punto a punto de la topología del bus.

30 BIOS: sistema operativo donde esta las instrucciones y la configuración básicas del computador para que funcione.

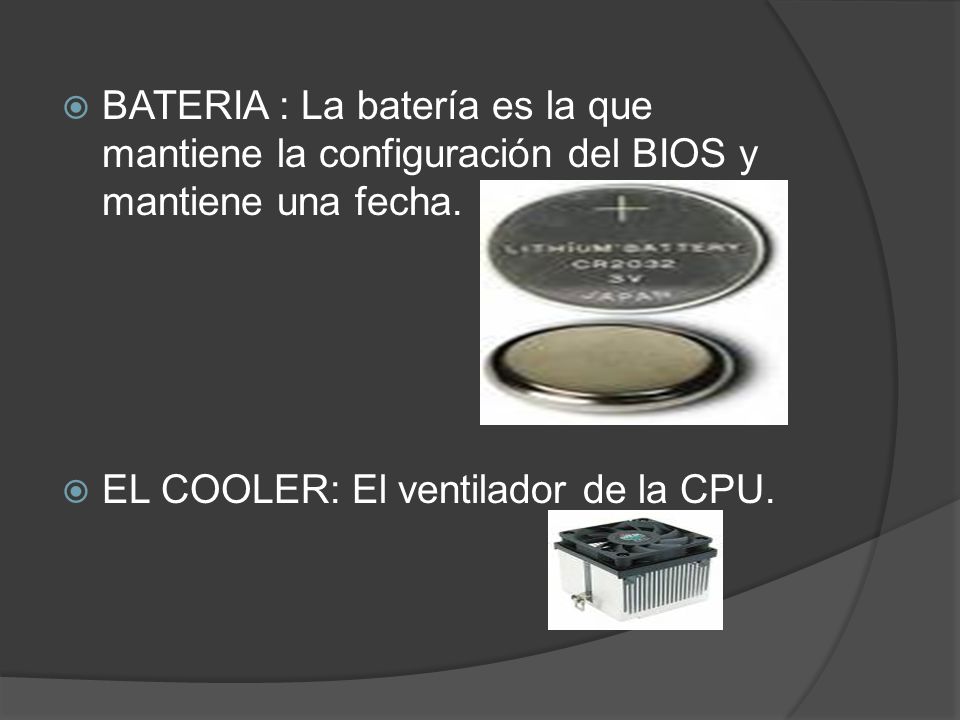

31 BATERIA : La batería es la que mantiene la configuración del BIOS y mantiene una fecha.
EL COOLER: El ventilador de la CPU.

32 EL Chipset  El chipset es el conjunto de chips que se encarga de controlar determinadas funciones del ordenador como la forma en que interacciona el microprocesador con la memoria o la cache, o el control de los puertos y ISA, PCI, AGP, USB. Los campos que se explica a- continuación, hacen referencia a los campos básicos de la platilla que se debe tener en cuenta al realizar un mantenimiento en un equipo de computo.

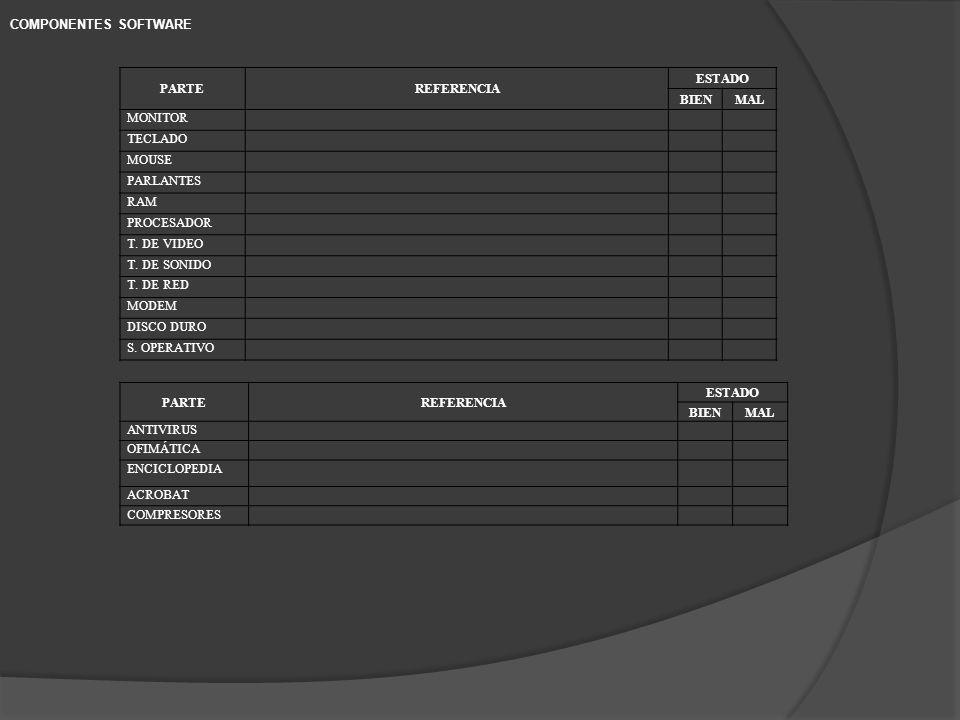

33 COMPONENTES SOFTWARE PARTE REFERENCIA ESTADO BIEN MAL MONITOR TECLADO MOUSE PARLANTES RAM PROCESADOR T. DE VIDEO T. DE SONIDO T. DE RED MODEM DISCO DURO S. OPERATIVO PARTE REFERENCIA ESTADO BIEN MAL ANTIVIRUS OFIMÁTICA ENCICLOPEDIA ACROBAT COMPRESORES

34 Polo a tierra Si un aparato o un toma hay una pequeña fuga de corriente el voltaje tranquea y se puede quemar. Son esos aparatos que esta esperando que usted los toque para golpearlo. El polo a tierra hace de camino fácil para que la fuga baje por el.

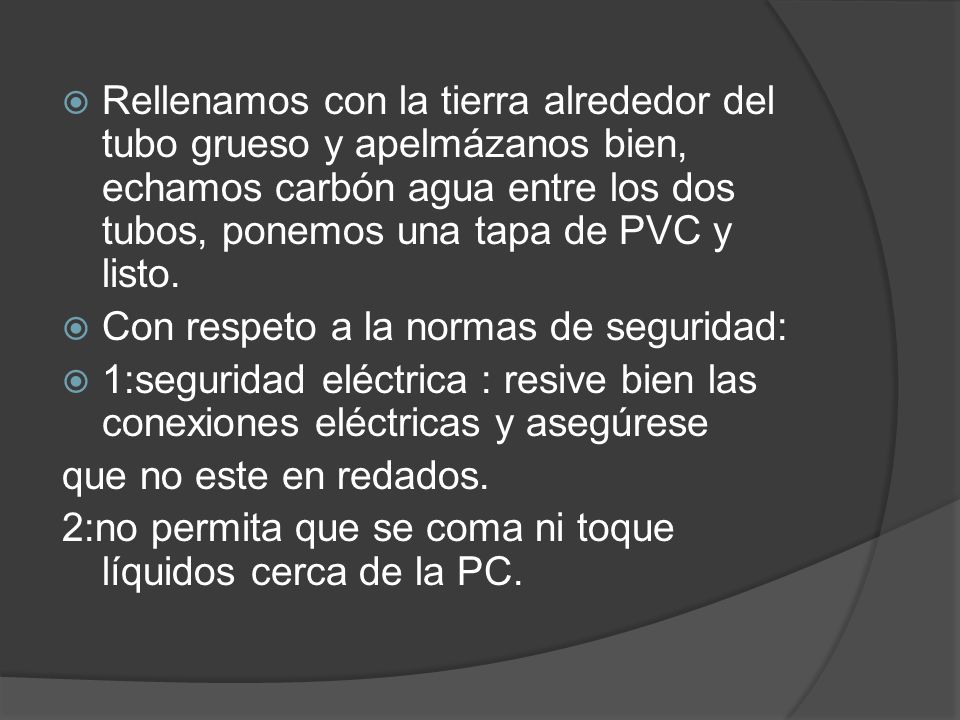

35 Rellenamos con la tierra alrededor del tubo grueso y apelmázanos bien, echamos carbón agua entre los dos tubos, ponemos una tapa de PVC y listo. Con respeto a la normas de seguridad: 1:seguridad eléctrica : resive bien las conexiones eléctricas y asegúrese que no este en redados. 2:no permita que se coma ni toque líquidos cerca de la PC.

36 Instalar antivirus,firewal santi-spam
Instalar antivirus,firewal santi-spam. para evitar que ocurran ataques a tu información.

37 Que es ley ohm

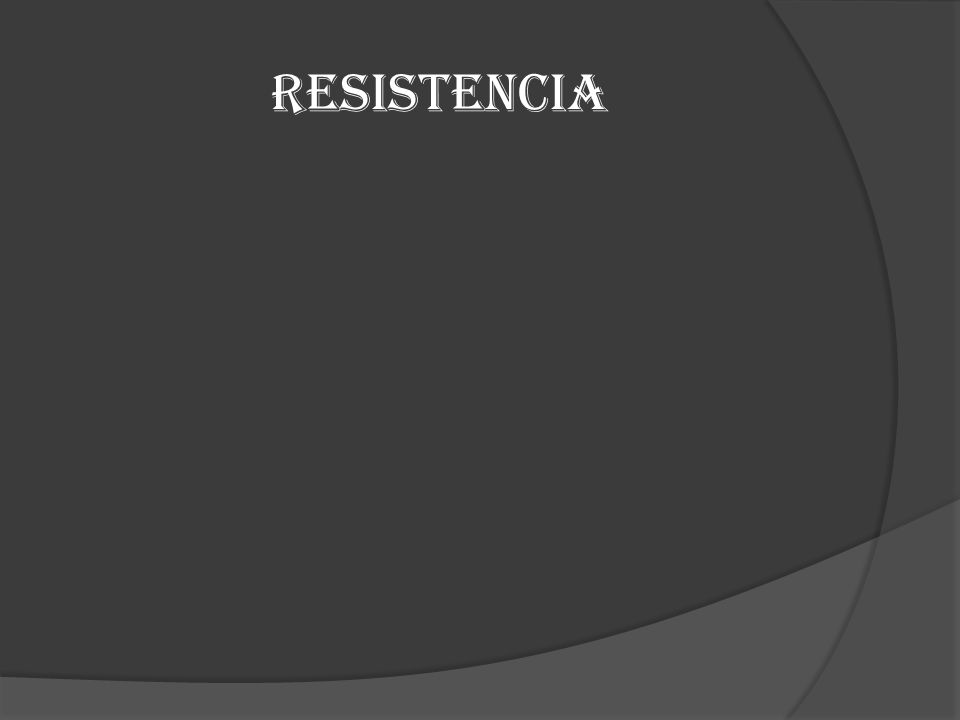

38 Resistencia
