Ing. Fernando Rodríguez Cruz. Ing. Fernando Gabriel Rodríguez Flores.

Presentación del tema: "Ing. Fernando Rodríguez Cruz. Ing. Fernando Gabriel Rodríguez Flores."— Transcripción de la presentación:

1

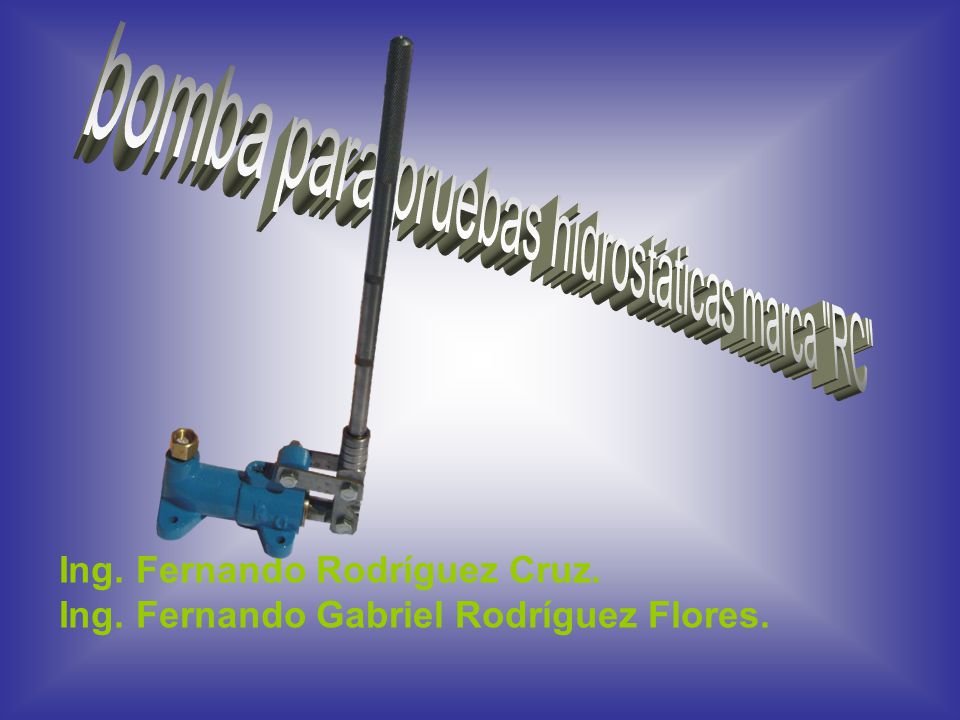

2 Ing. Fernando Rodríguez Cruz. Ing. Fernando Gabriel Rodríguez Flores.

3 ANTECEDENTES DEL PROYECTO A finales del año del 1994 en IMIFIC surgió la idea de diseñar y fabricar, una bomba para pruebas hidrostáticas de operación manual, para realizar pruebas en tanques y depósitos sometidos a presión.

4 OBJETIVO: Realizar ensayos no destructivos para demostrar la integridad de recipientes sometidos a presión, tales como: tanques para gas LP, agua, aire, y tuberías.

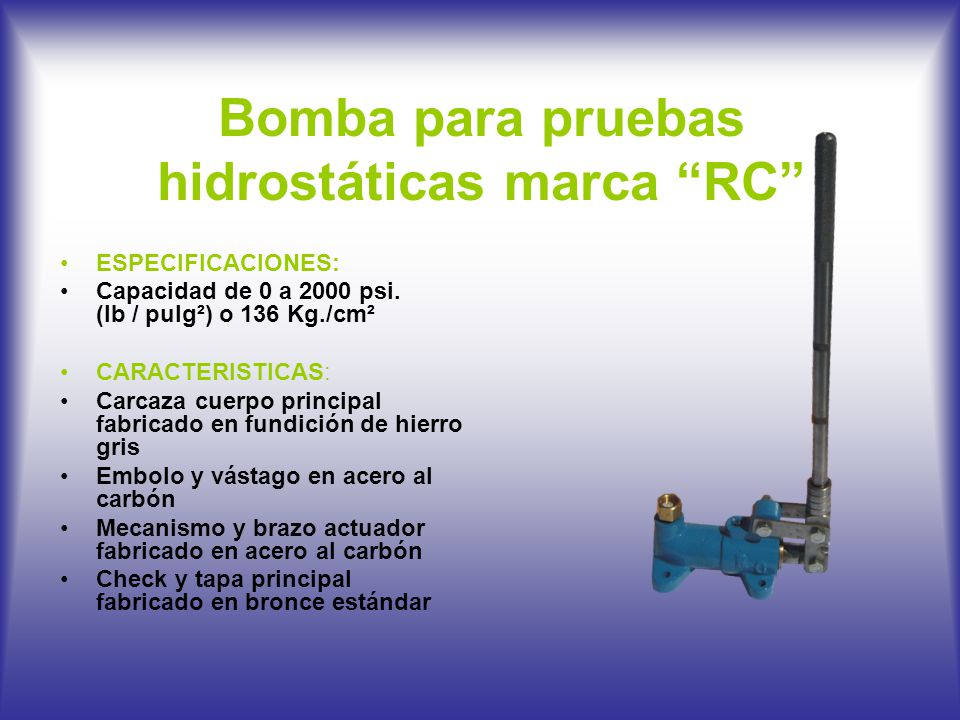

5 Bomba para pruebas hidrostáticas marca “RC” ESPECIFICACIONES: Capacidad de 0 a 2000 psi. (lb / pulg²) o 136 Kg./cm² CARACTERISTICAS: Carcaza cuerpo principal fabricado en fundición de hierro gris Embolo y vástago en acero al carbón Mecanismo y brazo actuador fabricado en acero al carbón Check y tapa principal fabricado en bronce estándar

6

7

8

9 INNOVACION Todos los componentes de la bomba son en su totalidad maquinados en acero al carbón y asimismo los check’s maquinados en bronce estándar.  Es totalmente desarmable para facilitar su mantenimiento y servicio.

10 BENEFICIO INDUSTRIAL Los equipos tienen un alto rendimiento y no consumen energía eléctrica. Son 100% ecológicos. Se pueden producir mas de 5 productos diferentes. (de 0 a 2000 lb./pulg.² hasta 10.000 lb./pulg.²). Refacciones de fácil adquisición y fabricación de las mismas.

11 DIRECCION Av. Guelatao Mz. 1 Lt. 2 Col. Santa Maria Aztahuacan, Delegación Iztapalapa. México D.F. C.P. 09570 Esq. Eje 5 Sur, Circunvalación Tels 01 (55) 56906668 Correo electrónico imific@hotmail.com ferblades@hotmail.com TEL. 01(55) 56906668 Cel. 04455 22630665 Whatsapp 0445513973828 Pagina WEB www.imific.wordpress.com

12 CROQUIS DE UBICACION
