8 Como se define el SIG? Conjunto de metodologías, herramientas y personas, que actúan lógica, coordinada y sistemáticamente para almacenar, desplegar, consultar, analizar y modelar datos geo - espaciales, de tal manera que sirva como información base para la toma de decisiones.

9 MUNDO REAL Nombre de la vía Largo de la ruta Ancho Estado de la vía
RELACIONES Datos Espaciales Atributos Nombre de la vía Largo de la ruta Ancho Estado de la vía Material

10 + 2 + 3 + 1 1 Base de datos 1 2 3 4 5 MODELO COMPUTARIZADO

11 EL MUNDO PUEDE SER REPRESENTADO COMO UN CONJUNTO DE ESTRATOS
REDES VIAS BARRIOS LOTES SUELOS AREAS DE ACTIVIDAD HIDROLOGIA TOPOGRAFIA

12 SIG G SI es la Integración de los Datos Espaciales y Descriptivos
Datos Descriptivos Datos Espaciales Nombre Dirección Ciudad Calle Zip SIG G SI es la Integración de los Datos Espaciales y Descriptivos “Encuentre todos los puentes de más de 20 años que estén dentro de un radio de 5 millas de la nueva planta industrial”

13 Decisiones mas acertadas:
El Planeta en Línea. El Mundo Virtual

14 PROCEDIMIENTOS RECURSOS HUMANOS RECURSOS TECNOLÓGICOS DATOS
USUARIOS INTERNOS Y EXTERNOS RECURSOS TECNOLÓGICOS PROGRAMAS Y EQUIPOS ORGANIZACIÓN Administrador del sistema Administrador de Proyectos SIG DATOS PROCEDIMIENTOS

15 ETAPAS GENERALES PARA DESARROLLO DE UN PROYECTO DE SIG
ENTRADA DE DATOS ALMACENAIENTO ATRIBUTOS CODIGO NOMBRE ANALISIS Y MODELAMIENTO MAPA REPORTE SALIDAS MAPA ETAPAS GENERALES PARA DESARROLLO DE UN PROYECTO DE SIG

16 CAPACIDAD Del SIG

17 CAPACIDAD DEL SIG 1. LOCALIZACION: QUE HAY EN?
2. CONDICION: DONDE HAY? 3. EVOLUCION: QUE HA CAMBIADO DESDE? 4. PATRONES: QUE PATRON EXISTE? 5. MODELAMIENTO: QUE PASA SI?

18 Consulta 1 -LOCALIZACION- ¿Qué se encuentra en....?
Nombre: Juan Martínez Uso: Residencial ¿Quien es el propietario del predio localizado en la Carrera. 30 # y cual e su uso?

19 Consulta 2 -CONDICIONES- ¿Dónde están....?
¿Dónde se localizan los equipamientos? ¿Cuales son escuelas?

20 Consulta 3 ¿Qué ha cambiado....?
1985 1999 ¿Que cantidad de terreno ha cambiado de bosques naturales a otro uso desde 1985?

21 Consulta 4 Patrones -Información Relacionada-
¿Cuál es el patrón que existe en congestión vehicular? ¿Dónde y a qué hora se presenta?

22 Consulta 5 Modelaje -Que pasaria si...?-
Tipo: Banco Nombre: Uconal Tipo: Hotel Nombre: Nayor Si queremos ubicar un nuevo hotel. ¿Dónde se localizaría?

23 DATO Un dato es un hecho verificable sobre la realidad; un dato informa sobre propiedades de tres tipos Espaciales: ¿dónde está? ¿cuánto mide? Atributivas o Descriptivas: tipo de litología, nombre del propietario,... Topológicas: relaciones geométricas entre los objetos

24 Entidad Geográfica Características: Ubicación Absoluta en el espacio
Ubicación relativa en el espacio Posee como mínimo una característica que lo describe o define denominada atributo. Puede ser representada a partir de una primitiva Geométrica: Vector: punto, línea, polígono Raster: pixel

25

26 - GEOGRAFÍA - BASES DE DATOS - GEODESIA - ANÁLISIS DE SISTEMAS
RECURSOS HUMANOS LA CAPACITACIÓN EN: - GEOGRAFÍA - BASES DE DATOS - GEODESIA ANÁLISIS DE SISTEMAS - TOPOGRAFÍA - ANÁLISIS FUNCIONAL - FOTOGRAMETRÍA PROGRAMACIÓN TELEDETECCIÓN GPS CARTOGRAFÍA EQUIPOS INTERDISCIPLINARIOS Tanto los usuarios internos como externos son quizá el componente más importante del sistema, sin ellos es imposible que el SIG tenga éxito.

27 RECURSOS TECNOLÓGICOS
RECURSOS FÍSICOS EQUIPOS PARA EL MANEJO DE INFORMACIÓN CON REFERENCIA GEOGRÁFICA RECURSOS LÓGICOS PROGRAMAS ESPECIALIZADOS EN SIG.

28 COMPONENTE LÓGICO - PROGRAMAS
SISTEMAS OPERATIVOS : UNIX, VMS, WINDOWS, LINUX,.... PROGRAMAS DE APLICACIÓN:ARC-INFO, SPANS, ERDAS, ILWIS, IDRISI, PCI,

29 COMPONENTE FÍSICO - EQUIPOS
EQUIPO: CPU ( PROCESADOR, MEMORIA DE ACCESO Y SISTEMA DE COMUNICACIÓN) PERIFÉRICOS: ENTRADA ALMACENAMIENTO SALIDA

30 CONTENIDO INTRODUCCIÓN CAPACIDAD DEL SIg COMPONENTES DEL SIg
REPRESENTACIÓN Y ESTRUCTURAS DE DATOS FUNCIONALIDAD DEL SIg

31 REPRESENTACIÓN DE DATOS

32 MODELOS DE DATOS CATÁLOGO DE OBJETOS
Presentación: dar una idea del contexto en el que me muevo a la hora de dar el curso - Datos y trayectoria personal: (1) biólogo de formación, reciclado posteriormente (tesis en MDT). Normalmente esto es patrimonio de los geógrafos pero en Oviedo la, la, la... (a) el Departamento de Geografía se dedica más a geografía regional y (b) en los 70 y 80 había una tendencia dirigida por Graciano Fdez. Cepedal hacia el análisis ecológico motivada por la insuficiencia metodológica de los métodos tradicionales (2) en este contexto hago la carrera de biología (a) la circunstancia de la espeleología conduce al trabajo distribución de la vegetación a la entrada de cuevas dentro de una asignatura de 4º curso: es el primer intento de cartografiar variables climáticas: temperatura, humedad relativa, luz. Los métodos son empíricos y, en casos excepcionales (luz), modelizados mediante regresión polinómica y análisis manual (¿porqué? porque no hay ordenadores) (b) inicio en climatología regional (tesis de licenciatura, 1980): problemas con el enfoque tradicional de los estudios climáticos, especialmente en una época pre-informática (tarjetas perforadas, ordenadores escasos, cálculos manuales intensivos (datos climáticos en rollos de papel) (3) periodo de trabajo libre (a) trayectoria en el Ayuntamiento de Avilés: problemática de contaminación atmosférica: primer intento en realizar una cartografía de los contaminantes por métodos automáticos dentro del contexto del estudio epidemiológico: programación de métodos estadísticos en Basic (b) proyecto de impacto ambiental de Tazones: análisis de insolación y evaluación de la influencia de una plantación de eucalipto (4) periodo en el INDUROT (explicar qué es) (a) inicio en teledetección: métodos convencionales pero con programación específica en C y Pascal: limitación a sectores de 512x comienzo con un IBM 80286, PS80 (80386) (b) SIG: proyecto de cartografía temática, aplicaciones en urbanismo ... (c) proyectos aplicados: impacto visual Du Pont, IA de parques eólicos

33 definiciones los modelos de datos son el resultado de un proceso de definición y organización de los datos que representan la realidad, para su traducción a una estructura lógica que pueda manejarse con eficacia los modelos de datos son conceptuales y toman una forma concreta como estructuras de datos informáticas un modelo de datos puede representarse por múltiples estructuras de datos alternativas el modelo de datos debe elegirse por su eficacia para los objetivos del proyecto y para hacer óptima la representación de la información Deseamos almacenar la información de altitud en una BD 1. Selección del modelo de datos: vectorial raster 2. Elegido el modelo vectorial, selección de la estructura de datos: polilíneas representando contornos triángulos representando teselas planas 3. Elegida la estructura en polilíneas, se determina el formato para almacenarlas que, habitualmente, nos viene dado por el SIG que se utilice

34 ESTRUCTURAS DE DATOS

35

36 V E C T O R 250 P5 L5 L1 200 P1 R 150 L2 L4 100 L3 L7 EN EL FORMATO VECTORIAL LOS PUNTOS ESTÁN REPRESENTADOS POR UN PAR DE COORDENADAS CARTESIANAS (X,Y), LAS LÍNEAS POR UNA SERIE DE COORDENADAS, Y LOS POLÍGONOS POR UNA SERIE DE COORDENADAS CON UN ORIGEN Y DESTINO COMÚN P2 50 P4 P3 50 100 150 200 250 P (x y) L (x1 y1) (x2 y2) ... (xn yn) R (x1 y1) (x2 y2) ... (xn yn ) (x1 y1)

37 ¿Qué es topología? La topología aplicada a SIG hace referencia a las propiedades no métricas Mantiene las relaciones geométricas existentes entre los objetos Disminuye el riesgo de almacenar datos redundantes

38 ESTRUCTURA VECTORIAL MODELO TOPOLOGICO - ARCOS NODOS
B C A B C X X X X X - INFORMACION ESTRUCTURADA (ARCOS Y NODOS) - TABLAS DE RELACIONES TOPOLOGICAS (NODOS, AREAS, POLIGONOS) - RELACIONES ESPACIALES DE: ADYACENCIA, CONECTIVIDAD Y PERTENENCIA - ANALISIS INDEPENDIENTE DE LAS COORDENADAS

39 TOPOLOGIA DE POLIGONOS 1
POLY ARC 1 1,9,10 ,3,4,5,-2 ,10,8,7 5 5,6,8,9 ,6,7 3 2 2 3 4 4 6 7 10 6 5 8 TOPOLOGIA DE ARCOS 5 ARC LPOLY RPOLY 1 1 2 2 2 4 3 2 3 4 2 6 5 2 5 6 6 5 7 3 6 8 3 5 9 5 1 10 1 3 9 COORDENADAS DE ARCOS Y VERTICES ANALISIS DE CONTINUIDAD, CONTIGUIDAD, ASIGNACION ATRIBUTOS A POLIGONOS Y VERIFCACION DE POLIGONOS CERRADOS ARC X,Y PAIRS 1 XY, XY, XY 2 XY, XY, XY 10 XY, XY, XY PERMITE CUANTIFICAR AREA DE CADA POLIGONO

40 R A S T E R A B C 50 100 150 200 250 Zij Zi,j+1 m 1 2 3 . . n 300 celda B A C FILAS COLUMNAS REPRESENTA UN PUNTO, UNA LÍNEA, O UN ÁREA COMO UNA O VARIAS CELDAS DENTRO DE UNA MATRIZ. EL TAMAÑO DE CADA CELDA DETERMINA EL GRADO DE RESOLUCIÓN DE LOS DATOS

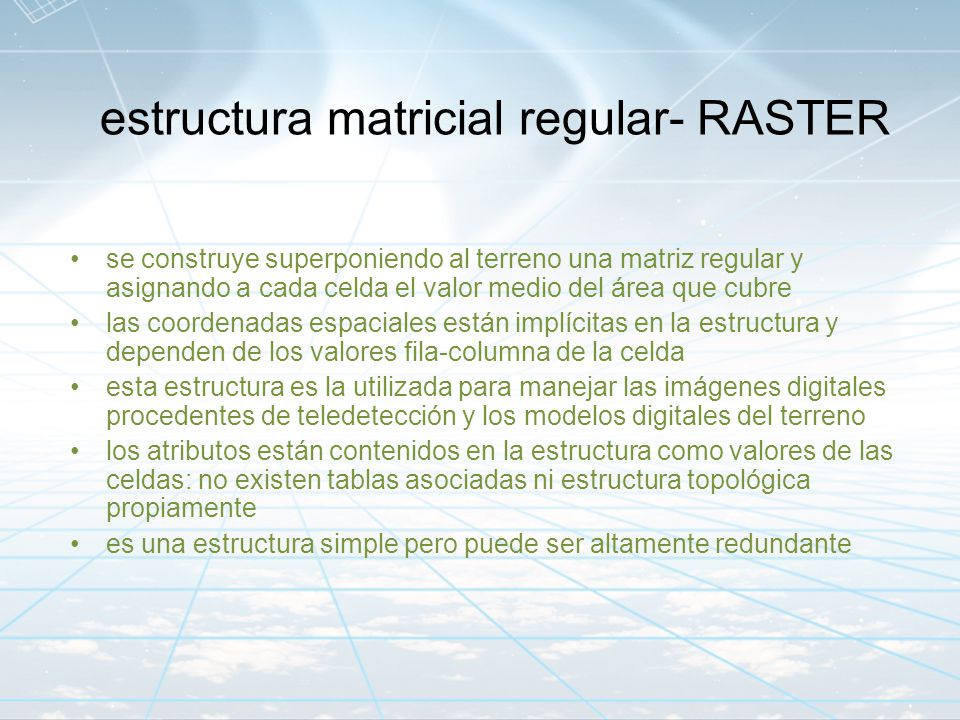

41 estructura matricial regular- RASTER
se construye superponiendo al terreno una matriz regular y asignando a cada celda el valor medio del área que cubre las coordenadas espaciales están implícitas en la estructura y dependen de los valores fila-columna de la celda esta estructura es la utilizada para manejar las imágenes digitales procedentes de teledetección y los modelos digitales del terreno los atributos están contenidos en la estructura como valores de las celdas: no existen tablas asociadas ni estructura topológica propiamente es una estructura simple pero puede ser altamente redundante

42 RASTER Vs VECTOR

43 dos estructuras de datos complementarias
vectorial estructuras de datos compacta estructuras de datos eficientes en operaciones topológicas representación idónea de objetos puntuales y lineales representación más comprensible (similar al mapa convencional) tamaño proporcional a la cantidad de información raster estructuras de datos simples estructuras de datos eficientes en álgebra de mapas representación idónea de variables con gran heterogeneidad espacial es un modelo de datos necesario para manejar imágenes digitales tamaño proporcional al área representada

44 CONTENIDO INTRODUCCIÓN CAPACIDAD DEL SIg COMPONENTES DEL SIg
REPRESENTACIÓN Y ESTRUCTURAS DE DATOS FUNCIONALIDAD DEL SIg

45 FUNCIONALIDAD DE UN SIG

46 FUNCIONES DE UN SISTEMA DE INFORMACIÓN
L I D D E C I S O N F U E N T INTERPRETACIÓN DATOS TRATAMIENTO

47 SUBSISTEMAS DE UN SIG E S N A T L R I A D D BASES DE DATOS
MAPAS IMÁGENES REPORTES TABLAS SUBSISTEMA DE ENTRADA SUBSISTEMA DE ANÁLISIS SUBSISTEMA DE SALIDA SUBSISTEMA DE MANEJO MAPAS IMÁGENES REPORTES BASES DE DATOS CELDAS VECTORES ATRIBUTOS

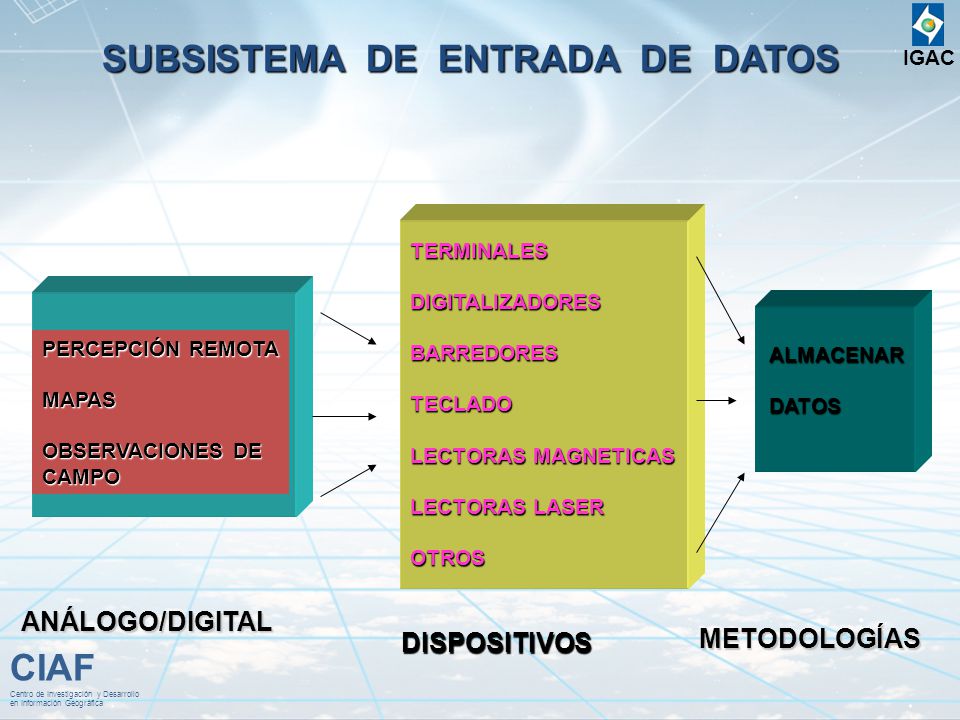

48 SUBSISTEMA DE ENTRADA DE DATOS
TERMINALES DIGITALIZADORES BARREDORES TECLADO LECTORAS MAGNETICAS LECTORAS LASER OTROS PERCEPCIÓN REMOTA MAPAS OBSERVACIONES DE CAMPO ALMACENAR DATOS ANÁLOGO/DIGITAL DISPOSITIVOS METODOLOGÍAS

49 SUBSISTEMA DE MANEJO DE DATOS
- TRASFORMACIONES DE FORMATOS - TRASFORMACIONES DE PROYECCIONES - EDICION DE ELEMENTOS - GENERALIZACION DE DATOS - EDICION DE ATRIBUTOS - CONSULTAS DATOS ESPACIALES DATOS DESCRIPTIVOS NO ESPACIALES

50 SUBSISTEMA DE ANALISIS Y MODELAMIENTO
PRODUCIR NUEVA INFORMACIÓN MODELAR ESCENARIOS ANÁLISIS INTEGRADO DE DATOS ESPACIALES Y DE ATRIBUTOS MÚLTIPLES ALTERNATIVAS

51 FUNCIONES DE ANALISIS DE SIG
OPERACIONES DE CONSULTA RECLASIFICACIÓN MEDICION OPERACIONES SUPERPOSICION Funciones de búsqueda Línea en polígono y punto en polígono Funciones topográficas Polígonos de Thiessen Interpolacíon Generación de isolíneas ANALISIS INTEGRADO DE DATOS ESPACIALES Y NO ESPACIALES OPERACIONES DE VECINDAD Contigüidad Proximidad Redes Esparcimiento Optimización de rutas Intervisibilidad Iluminación Vista en perspectiva OPERACIONES DE CONECTIVIDAD FUNCIONES DE ANALISIS DE SIG

52 SUBSISTEMA DE SALIDA DE DATOS
TERMINALES IMPRESORAS GRAFICADORES MEDIO MAGNÉTICO Otros MAPAS TABLAS GRÁFICOS REPORTES
