1
PROPAGACIÓN DE ONDAS SÍSMICAS
Medios estratificados Ley de Snell o Descartes
2

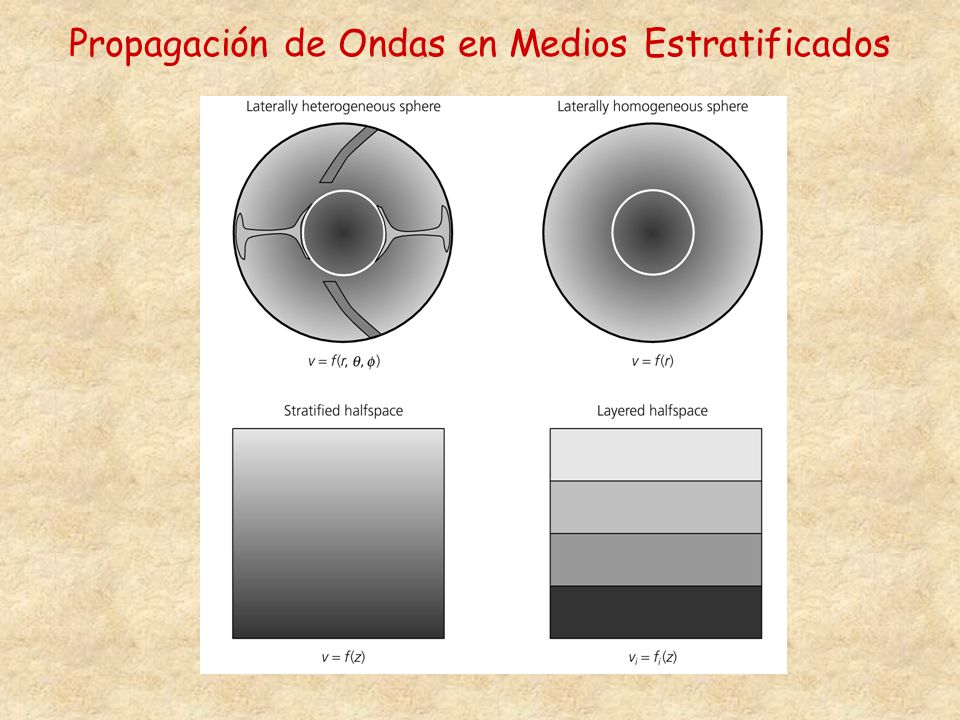

Propagación de Ondas en Medios Estratificados
3

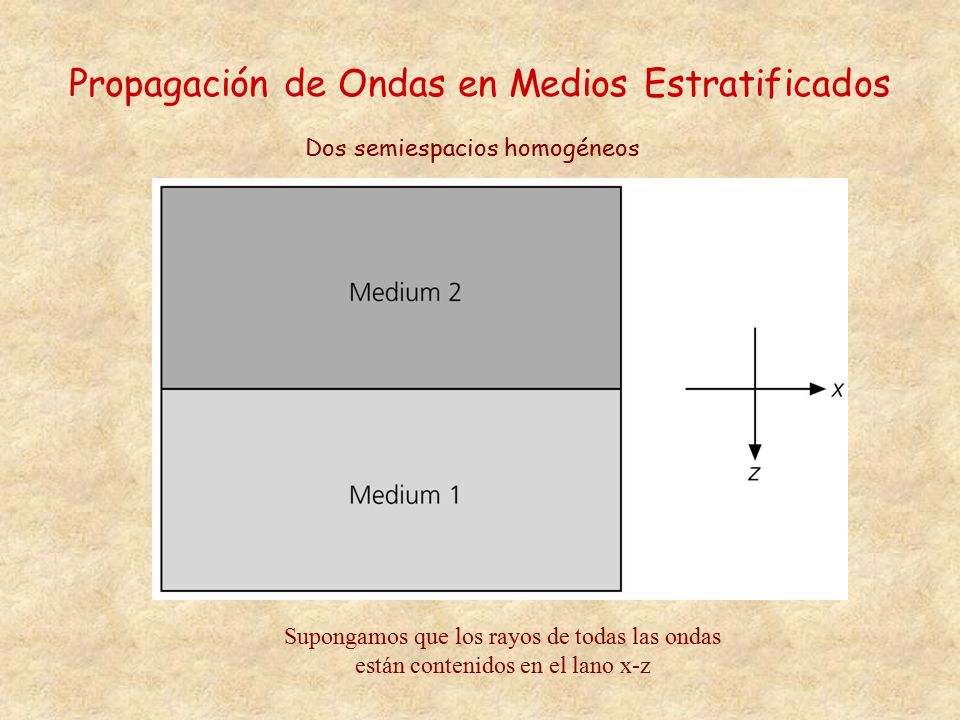

Propagación de Ondas en Medios Estratificados
Dos semiespacios homogéneos Supongamos que los rayos de todas las ondas están contenidos en el lano x-z
4

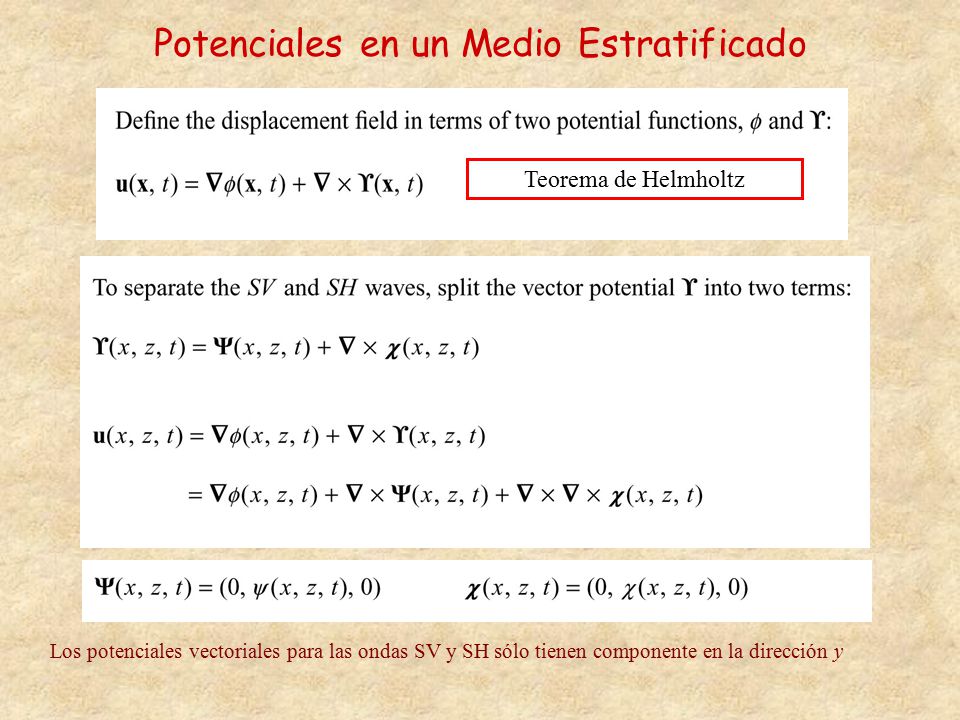

Potenciales en un Medio Estratificado
Teorema de Helmholtz
5
Potenciales en un Medio Estratificado
Teorema de Helmholtz Los potenciales vectoriales para las ondas SV y SH sólo tienen componente en la dirección y
6
Desplazamientos para ondas P, SV y SH
Desacoplamiento del desplazamiento entre ondas P-SV y ondas SH
7

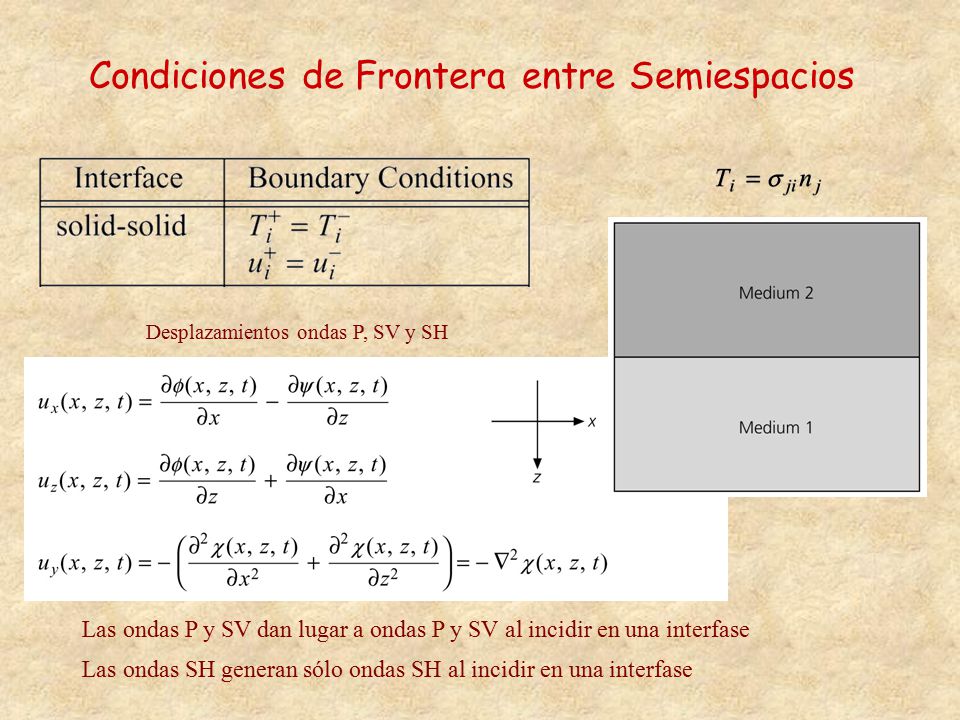

Condiciones de Frontera entre Semiespacios
Las ondas P y SV dan lugar a ondas P y SV al incidir en una interfase Las ondas SH generan sólo ondas SH al incidir en una interfase Desplazamientos ondas P, SV y SH
8

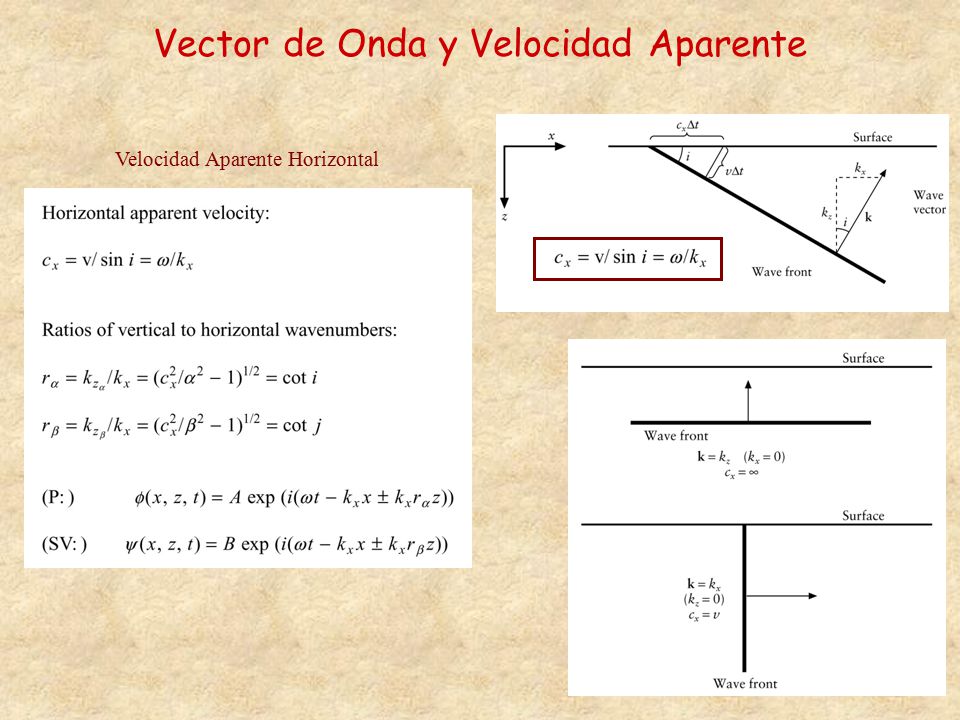

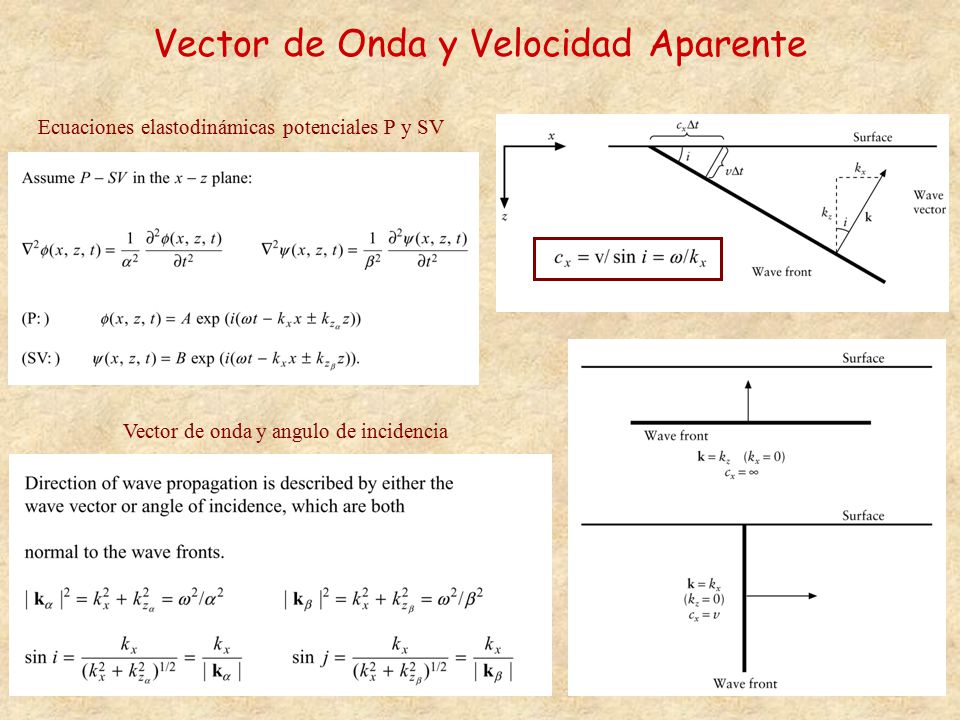

Vector de Onda y Velocidad Aparente
Ecuaciones elastodinámicas potenciales P y SV Vector de onda y angulo de incidencia
9
Vector de Onda y Velocidad Aparente
Velocidad Aparente Horizontal
10

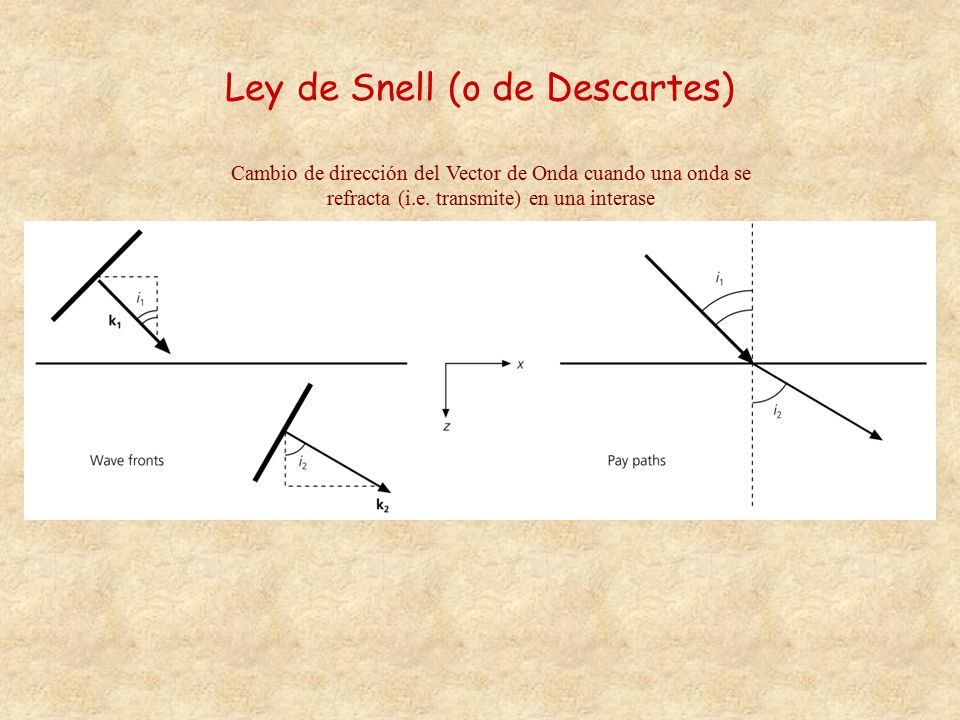

Ley de Snell (o de Descartes)
Cambio de dirección del Vector de Onda cuando una onda se refracta (i.e. transmite) en una interase
11
Ley de Snell (o de Descartes)
Potenciales ondas en medio 1 Potenciales ondas en medio 2 Ley de Snell: la velocidad aparente de todas las ondas en una interfase es la misma Ley de Snell Por condiciones de frontera
12

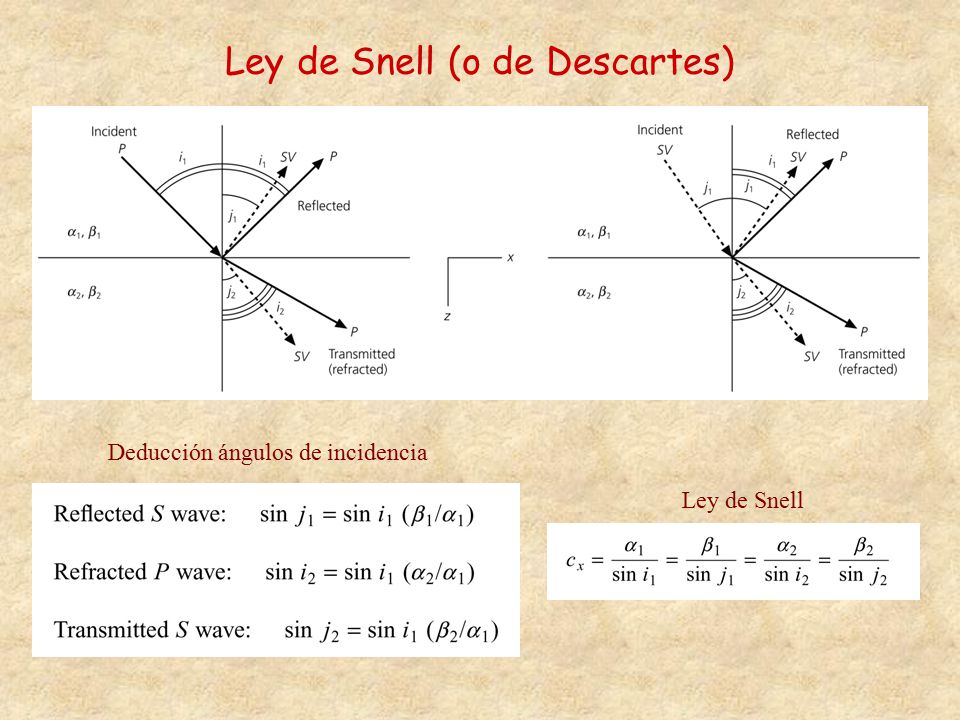

Ley de Snell (o de Descartes)
Deducción ángulos de incidencia
13
Angulo de Incidencia Crítica Ondas P
Para incidencias poscríticas existe una “reflexión total” (no hay transmisión de onda P plana). En el medio 2 surge una onda “evanecente” cuya amplitud decrece exponencialmente con la distancia a la interfase.
14

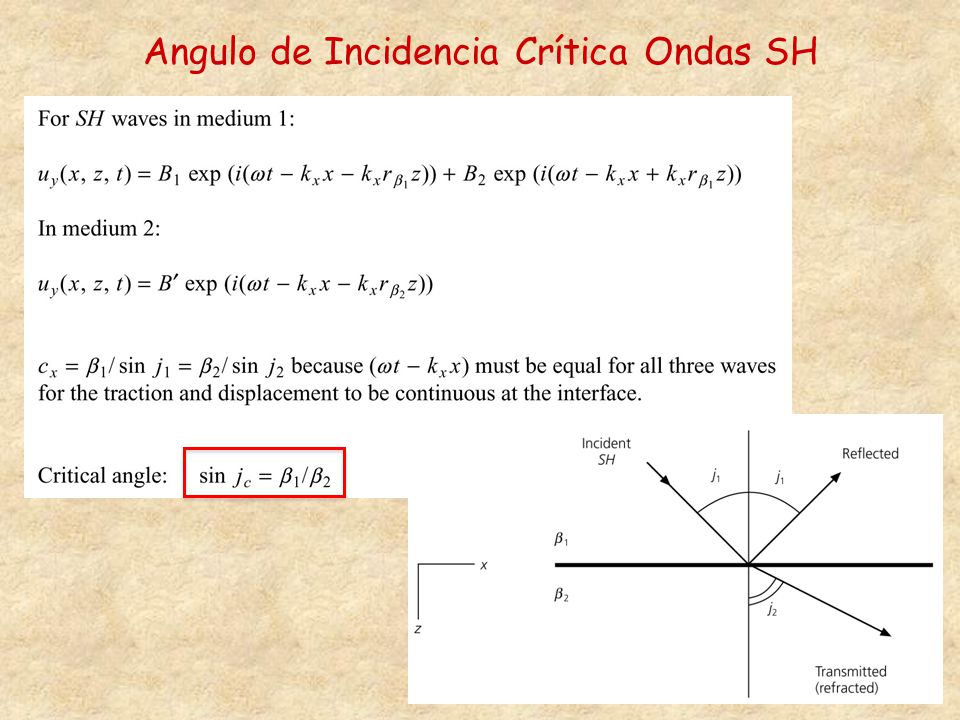

Angulo de Incidencia Crítica Ondas SH
15
Parámetro de Rayo y Vector de Lentitud
16
Vector de Onda y Vector de Lentitud
Los vectores de onda y de lentitud son paralelos entre si y paralelos al rayo de la onda
17

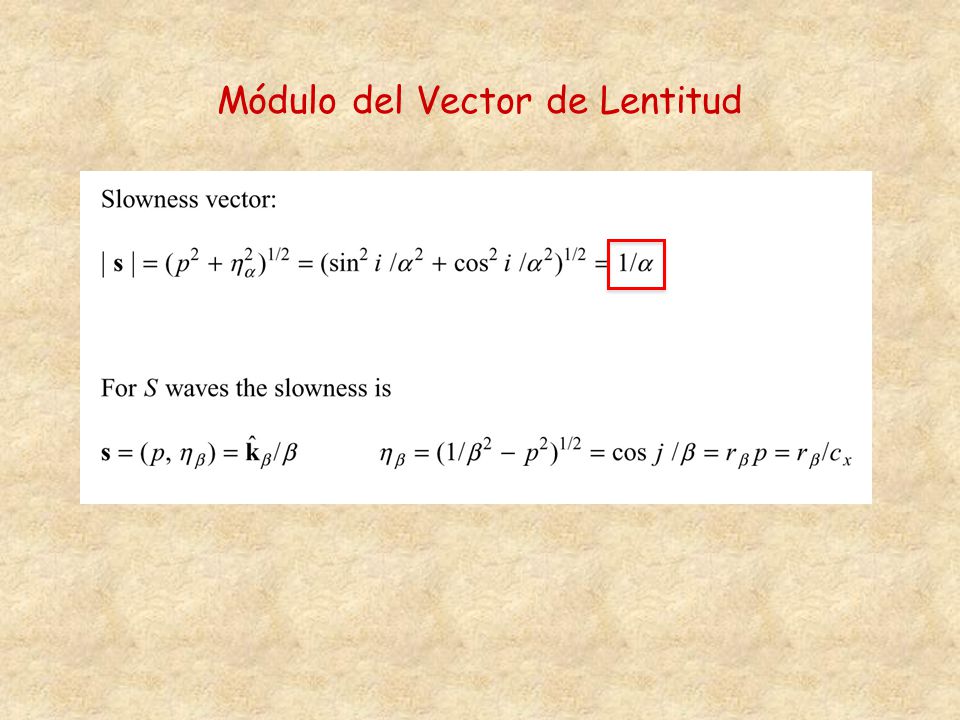

Módulo del Vector de Lentitud
18

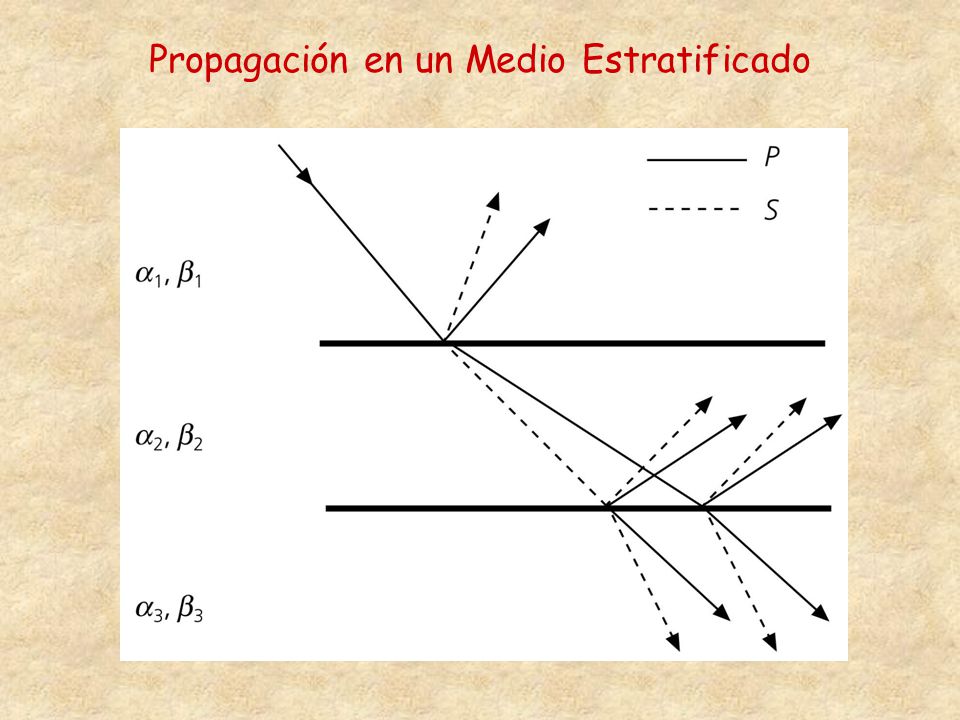

Propagación en un Medio Estratificado
19
Capítulo 2, ejercicios: 15, 20, 22 y 23
Tarea Capítulo 2, ejercicios: 15, 20, 22 y 23
