1
Entornos ofimáticos Curso 2009 - 2010
Introducción a los ordenadores
2

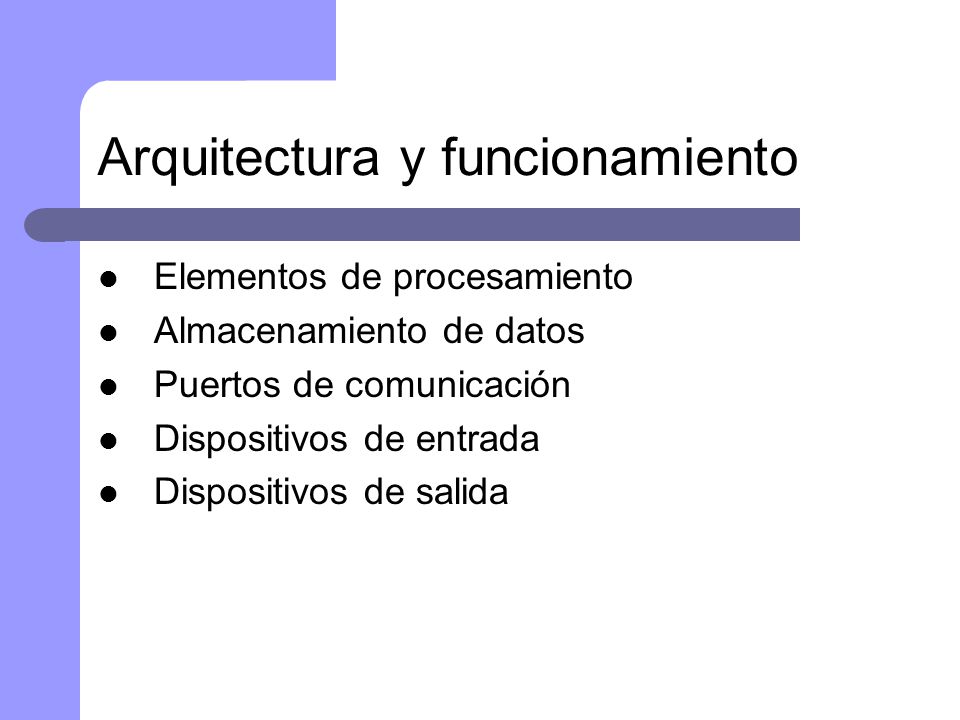

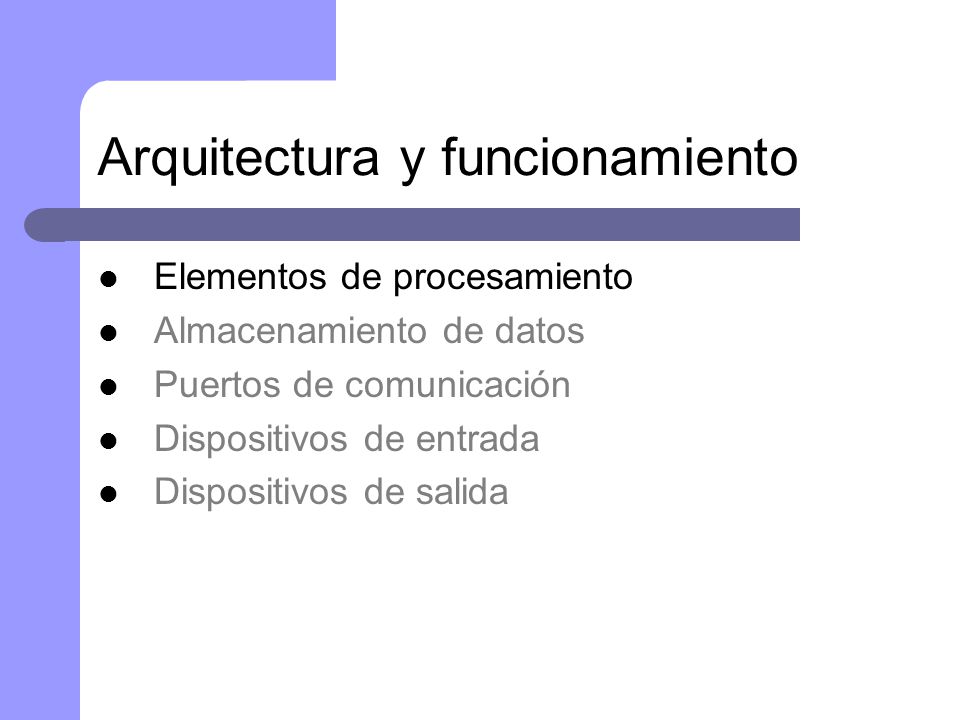

Arquitectura y funcionamiento
Elementos de procesamiento Almacenamiento de datos Puertos de comunicación Dispositivos de entrada Dispositivos de salida
3

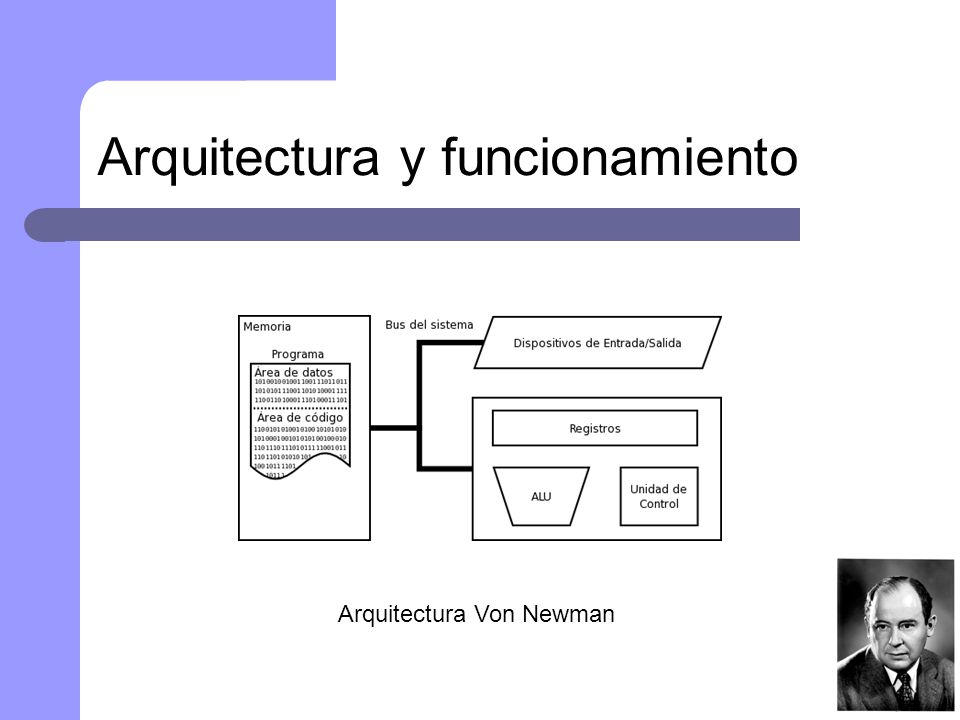

Arquitectura y funcionamiento
Arquitectura Von Newman
4
Arquitectura y funcionamiento
Elementos de procesamiento Almacenamiento de datos Puertos de comunicación Dispositivos de entrada Dispositivos de salida
5

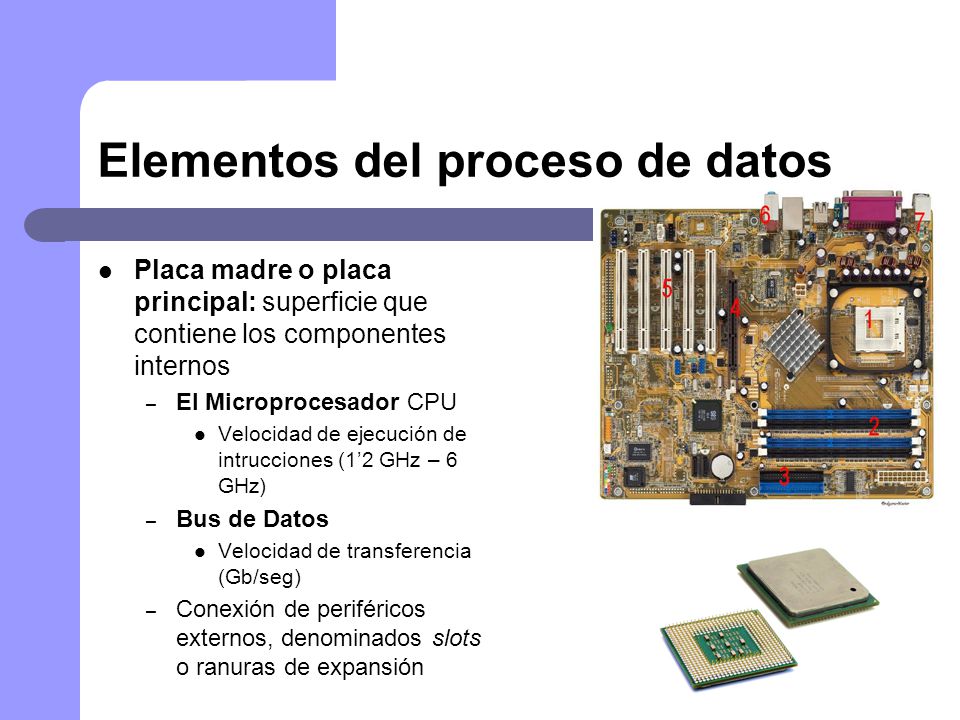

Elementos del proceso de datos
Placa madre o placa principal: superficie que contiene los componentes internos El Microprocesador CPU Velocidad de ejecución de intrucciones (1’2 GHz – 6 GHz) Bus de Datos Velocidad de transferencia (Gb/seg) Conexión de periféricos externos, denominados slots o ranuras de expansión
6

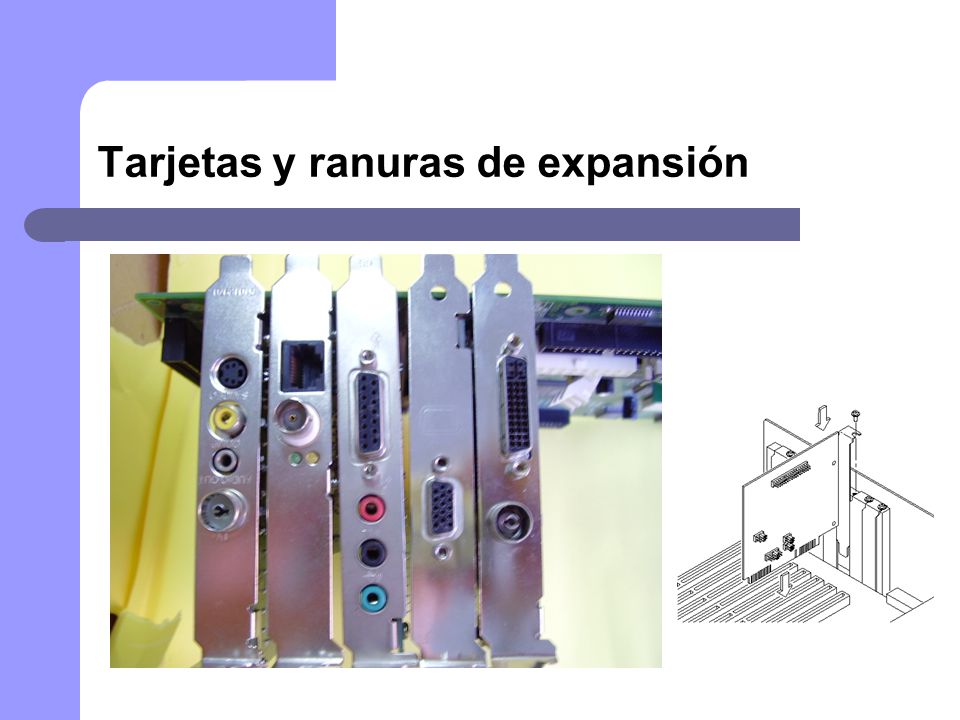

Tarjetas y ranuras de expansión
7
Puertos serie y puertos paralelos
Conexiones externas Ranuras de expansión Puertos serie y puertos paralelos Conexión eléctrica Ventilador
8

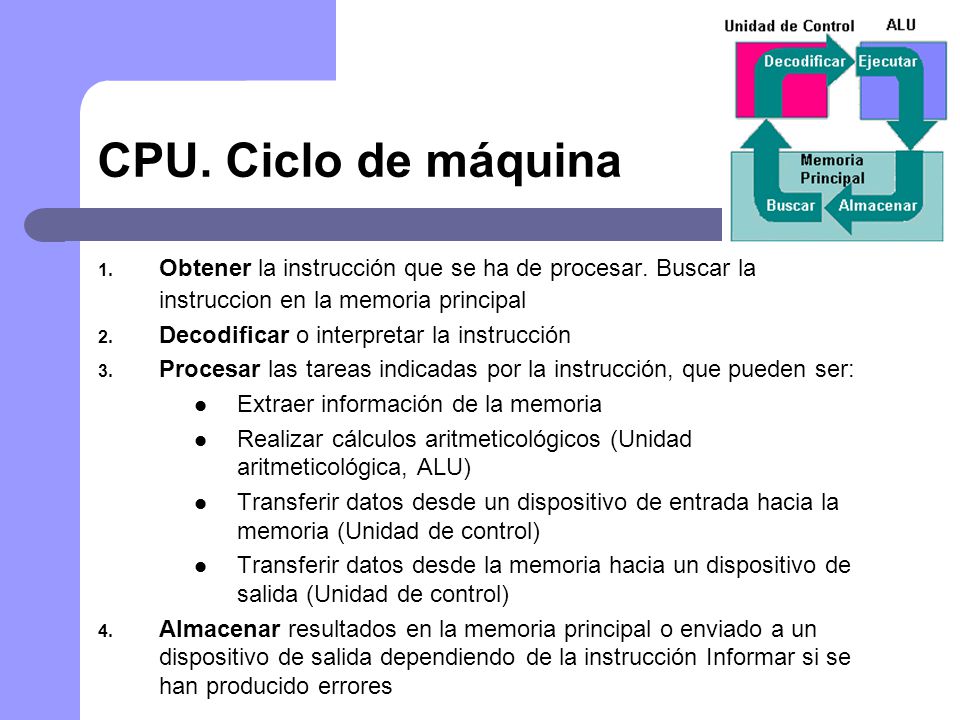

CPU. Ciclo de máquina Obtener la instrucción que se ha de procesar. Buscar la instruccion en la memoria principal Decodificar o interpretar la instrucción Procesar las tareas indicadas por la instrucción, que pueden ser: Extraer información de la memoria Realizar cálculos aritmeticológicos (Unidad aritmeticológica, ALU) Transferir datos desde un dispositivo de entrada hacia la memoria (Unidad de control) Transferir datos desde la memoria hacia un dispositivo de salida (Unidad de control) Almacenar resultados en la memoria principal o enviado a un dispositivo de salida dependiendo de la instrucción Informar si se han producido errores
9
Arquitectura de los procesadores
Fabricantes de microprocesadores: Intel, AMD ,IBM, Zilog, Motorola, Cyrix Gama procesadores Intel (sobremesa) Core Pentium Celeron Gama procesadores AMD (sobremesa) Phenom Athlon Sempron
10
Arquitectura y funcionamiento
Elementos de procesamiento Almacenamiento de datos Puertos de comunicación Dispositivos de entrada Dispositivos de salida
11
Tipos de memorias RAM Principal ROM Memoria Disco duro Disquet
Secundaria CD-ROM Memorias portátiles USB ...
12

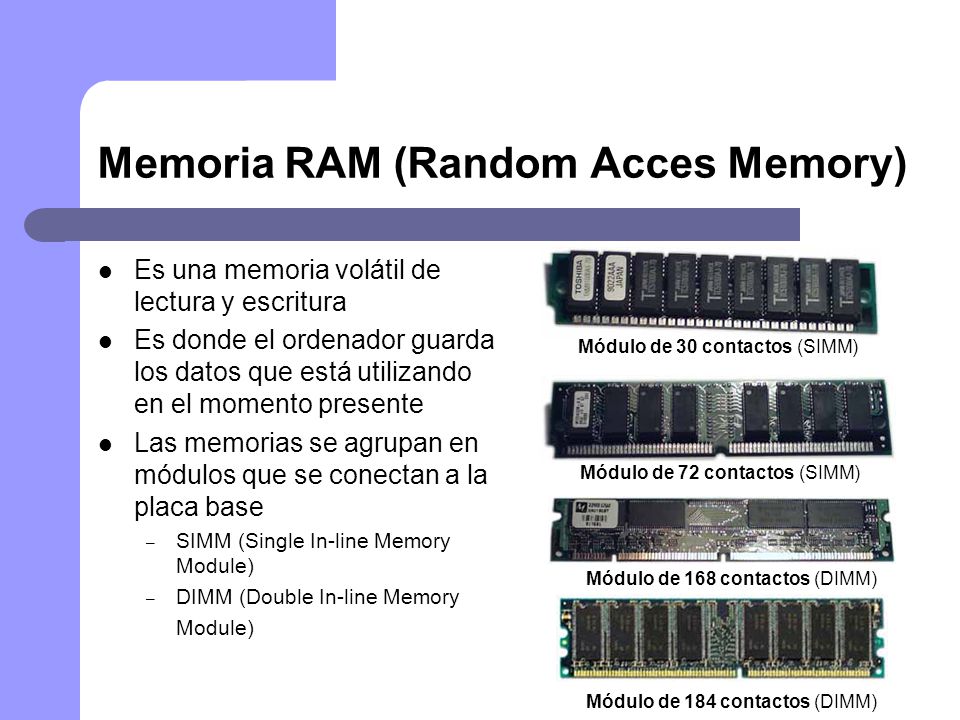

Memoria RAM (Random Acces Memory)
Es una memoria volátil de lectura y escritura Es donde el ordenador guarda los datos que está utilizando en el momento presente Las memorias se agrupan en módulos que se conectan a la placa base SIMM (Single In-line Memory Module) DIMM (Double In-line Memory Module) Módulo de 30 contactos (SIMM) Módulo de 72 contactos (SIMM) Módulo de 168 contactos (DIMM) Módulo de 184 contactos (DIMM)
13

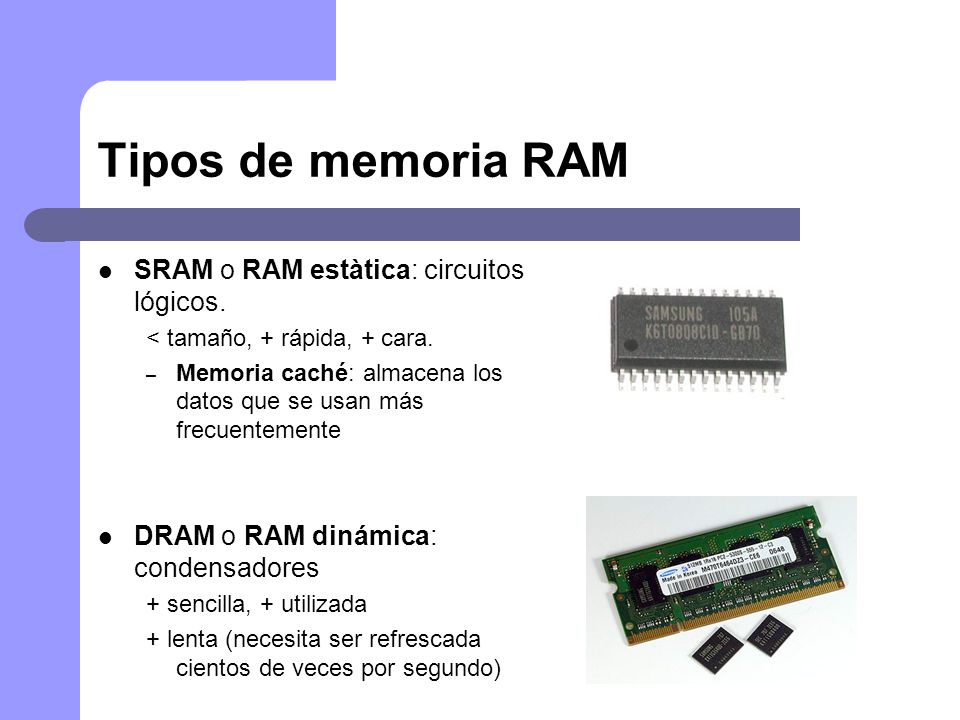

Tipos de memoria RAM SRAM o RAM estàtica: circuitos lógicos.
< tamaño, + rápida, + cara. Memoria caché: almacena los datos que se usan más frecuentemente DRAM o RAM dinámica: condensadores + sencilla, + utilizada + lenta (necesita ser refrescada cientos de veces por segundo)
14

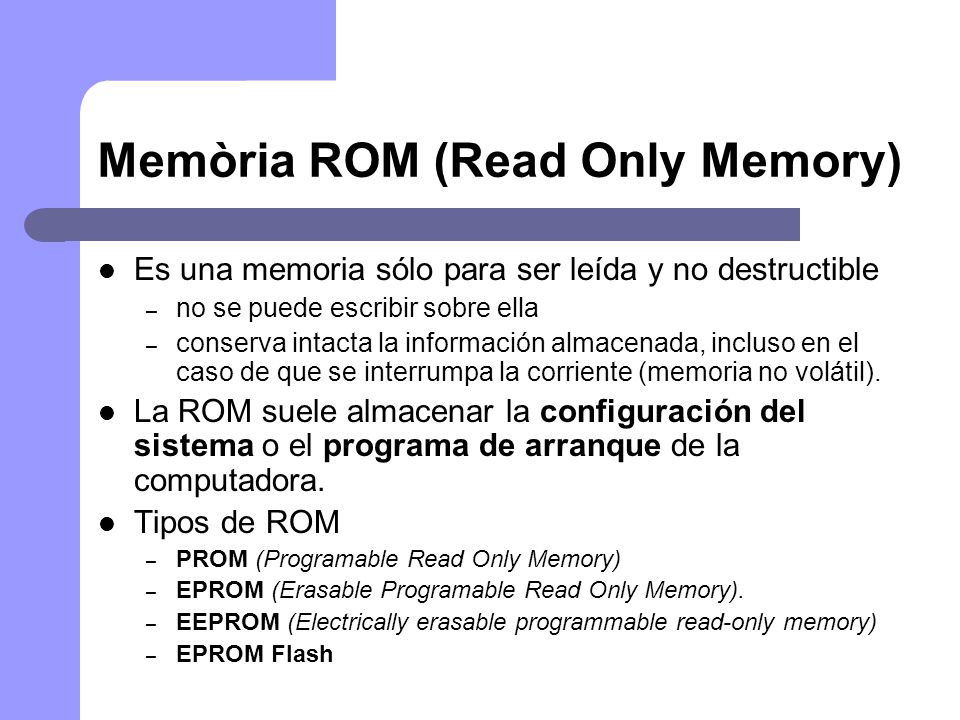

Memòria ROM (Read Only Memory)
Es una memoria sólo para ser leída y no destructible no se puede escribir sobre ella conserva intacta la información almacenada, incluso en el caso de que se interrumpa la corriente (memoria no volátil). La ROM suele almacenar la configuración del sistema o el programa de arranque de la computadora. Tipos de ROM PROM (Programable Read Only Memory) EPROM (Erasable Programable Read Only Memory). EEPROM (Electrically erasable programmable read-only memory) EPROM Flash
15

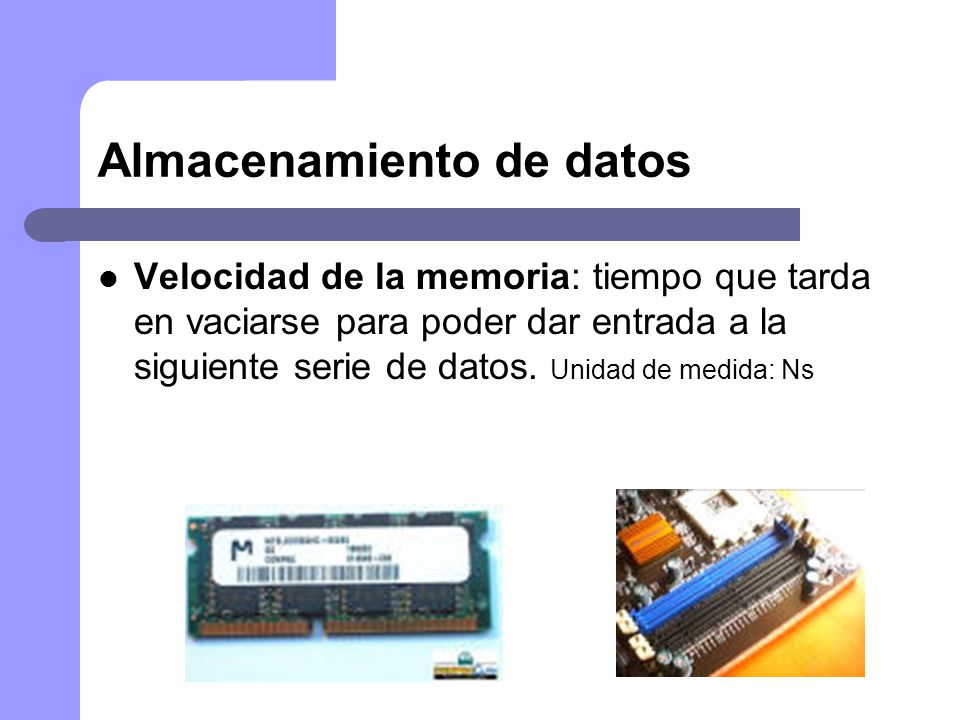

Almacenamiento de datos
Velocidad de la memoria: tiempo que tarda en vaciarse para poder dar entrada a la siguiente serie de datos. Unidad de medida: Ns
16

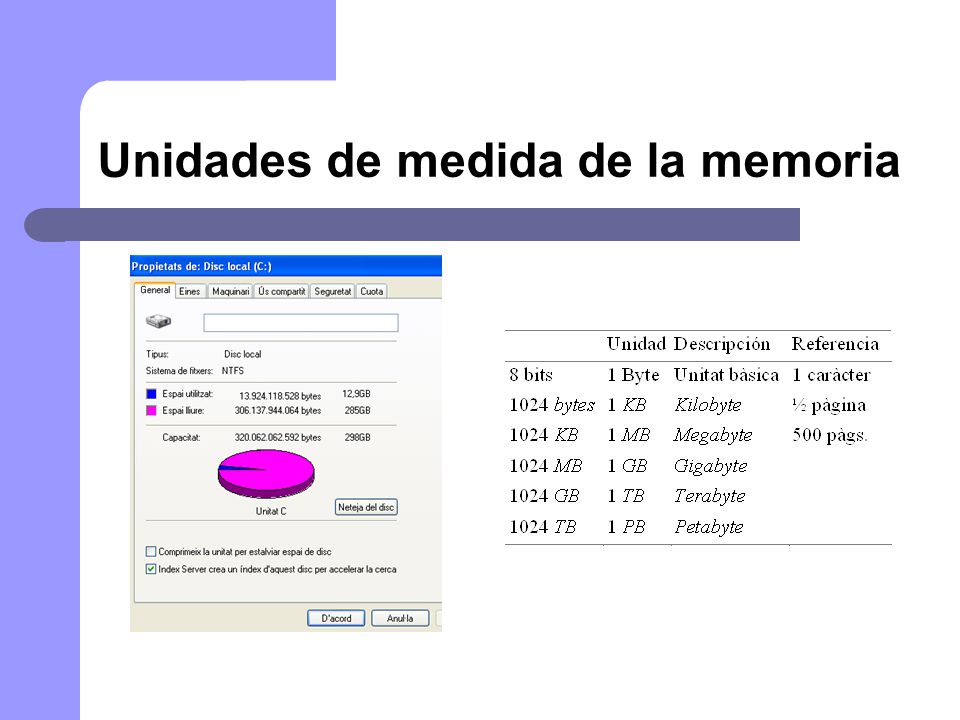

Unidades de medida de la memoria
17

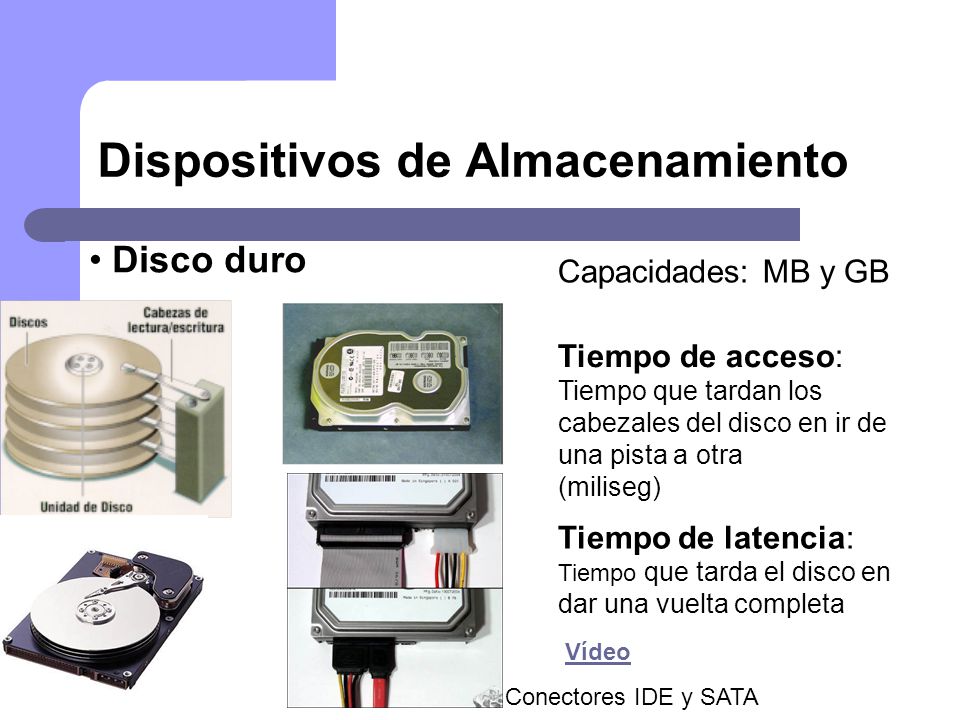

Dispositivos de Almacenamiento
Disco duro Capacidades: MB y GB Tiempo de acceso: Tiempo que tardan los cabezales del disco en ir de una pista a otra (miliseg) Tiempo de latencia: Tiempo que tarda el disco en dar una vuelta completa Vídeo Conectores IDE y SATA
18

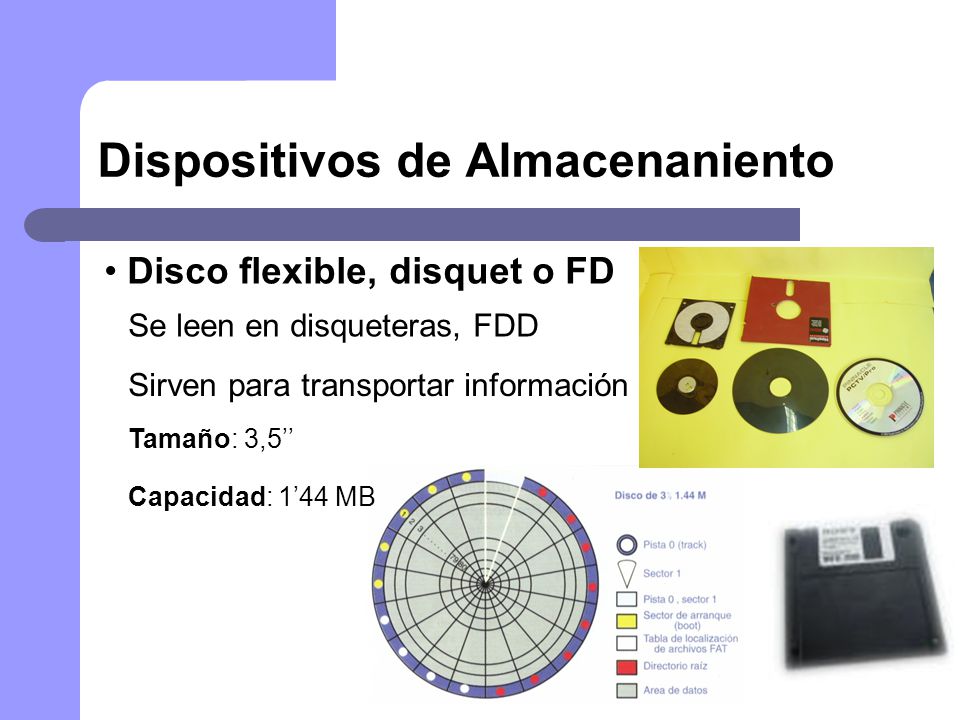

Dispositivos de Almacenaniento
Disco flexible, disquet o FD Se leen en disqueteras, FDD Sirven para transportar información Tamaño: 3,5’’ Capacidad: 1’44 MB
19
Dispositivos de Almacenaniento

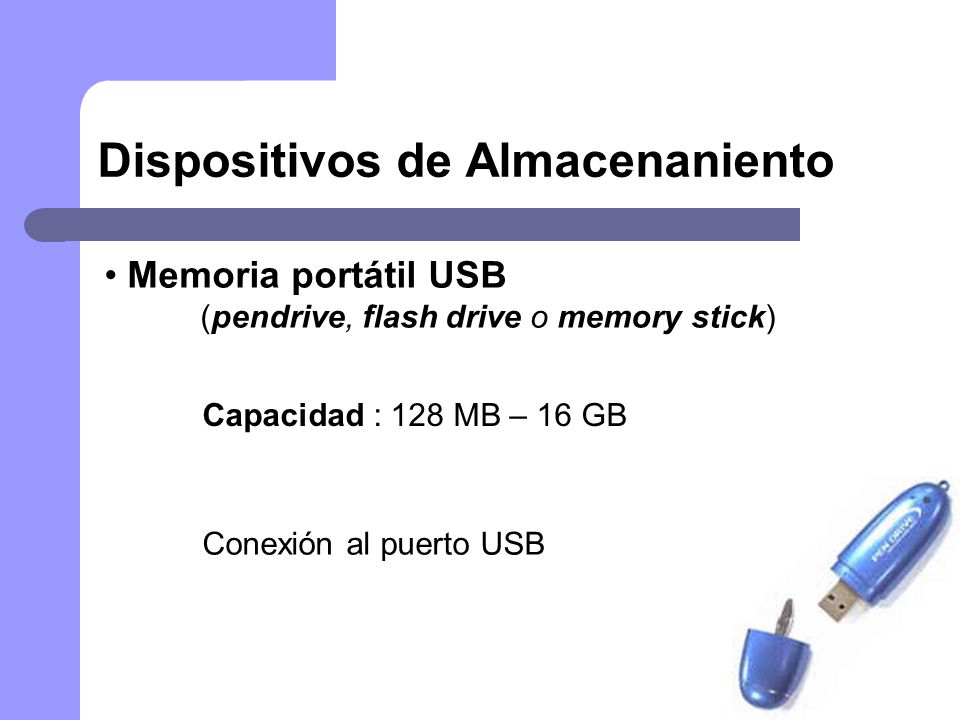

Memoria portátil USB (pendrive, flash drive o memory stick) Capacidad : 128 MB – 16 GB Conexión al puerto USB
20
Dispositivos de Almacenaniento
CD-Rom /CD-R / CD-RW Funcionamiento como el del CD musical (rayo láser) Velocidad básica: 150 KB/s Velocidades mayores se expresan en función de múltiplos respecto de la v. bàsica: Ex. 10x, 32x … 52x Capacidad: MB (~80 min)
21

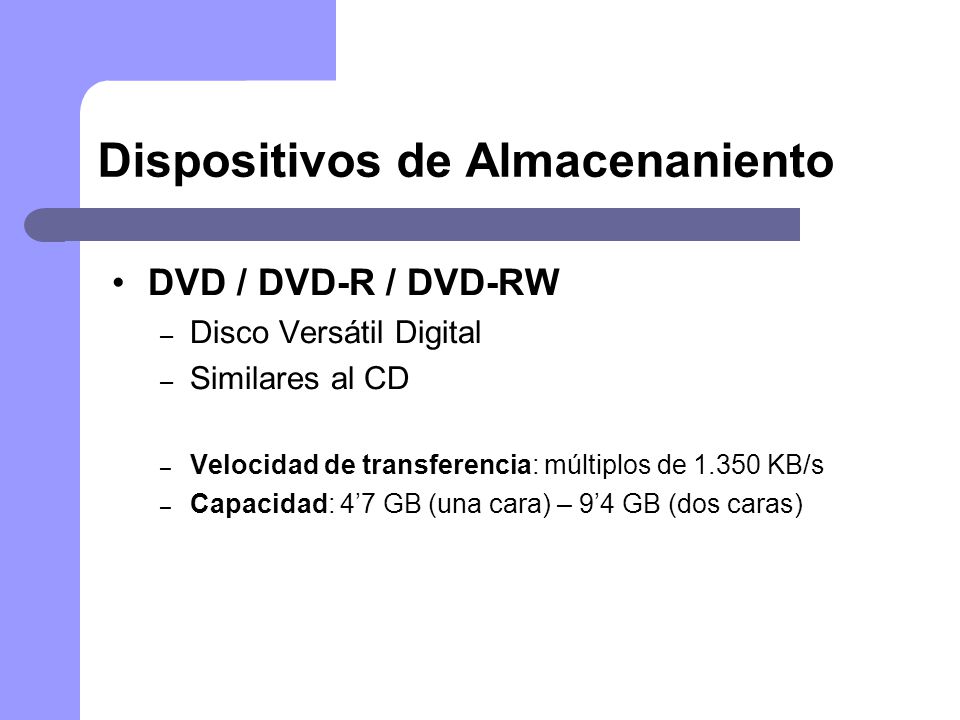

Dispositivos de Almacenaniento
DVD / DVD-R / DVD-RW Disco Versátil Digital Similares al CD Velocidad de transferencia: múltiplos de KB/s Capacidad: 4’7 GB (una cara) – 9’4 GB (dos caras)
22
Dispositivos de Almacenaniento
HD-DVD: DVD alta definición Capacidad: 15GB, 30GB. Velocidad: 36,5 Mbps Toshiba,Microsoft, Intel... Blu-ray: Disco óptico de nueva generación. Sony, Dell, HP,Philips... Capacidad: 25GB, 50GB. Velocidad: 54 Mbps
23
Dispositivos de Almacenaniento

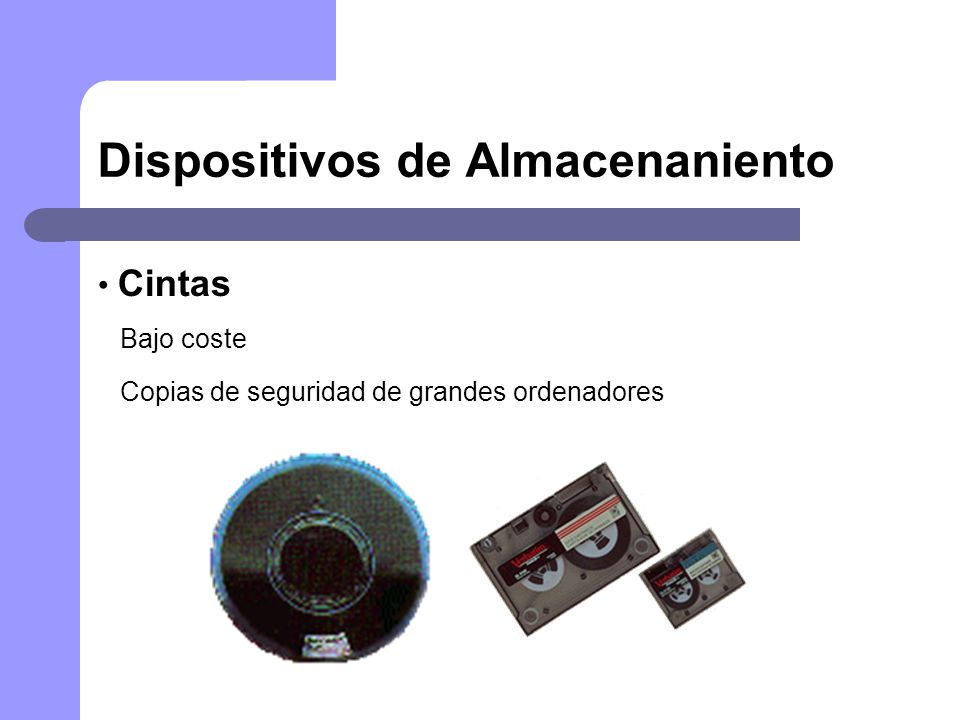

Cintas Bajo coste Copias de seguridad de grandes ordenadores
24

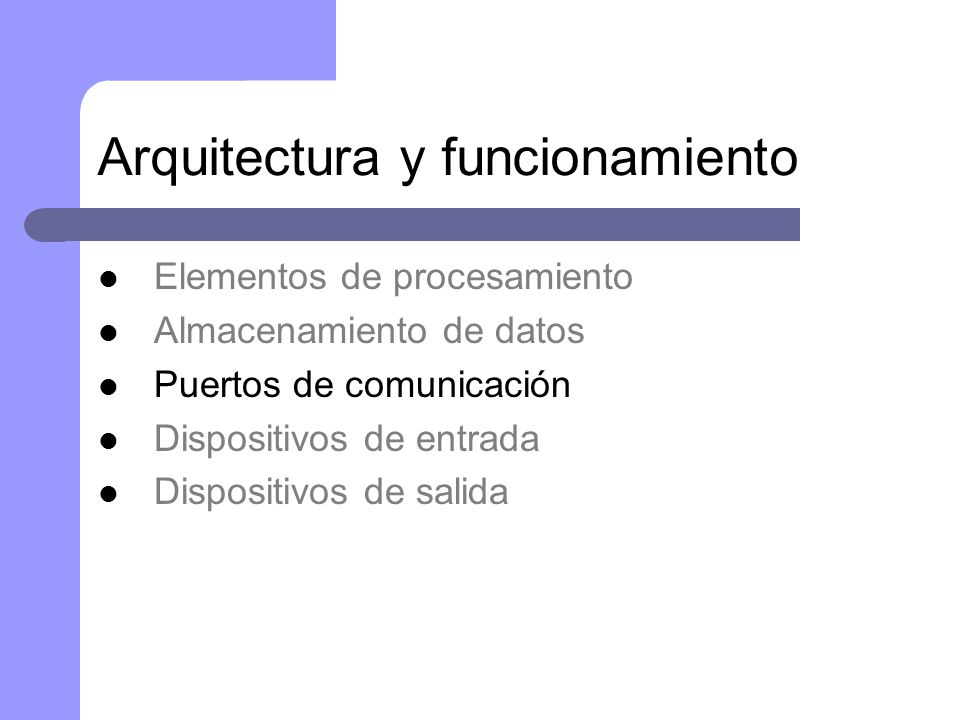

Arquitectura y funcionamiento
Elementos de procesamiento Almacenamiento de datos Puertos de comunicación Dispositivos de entrada Dispositivos de salida
25

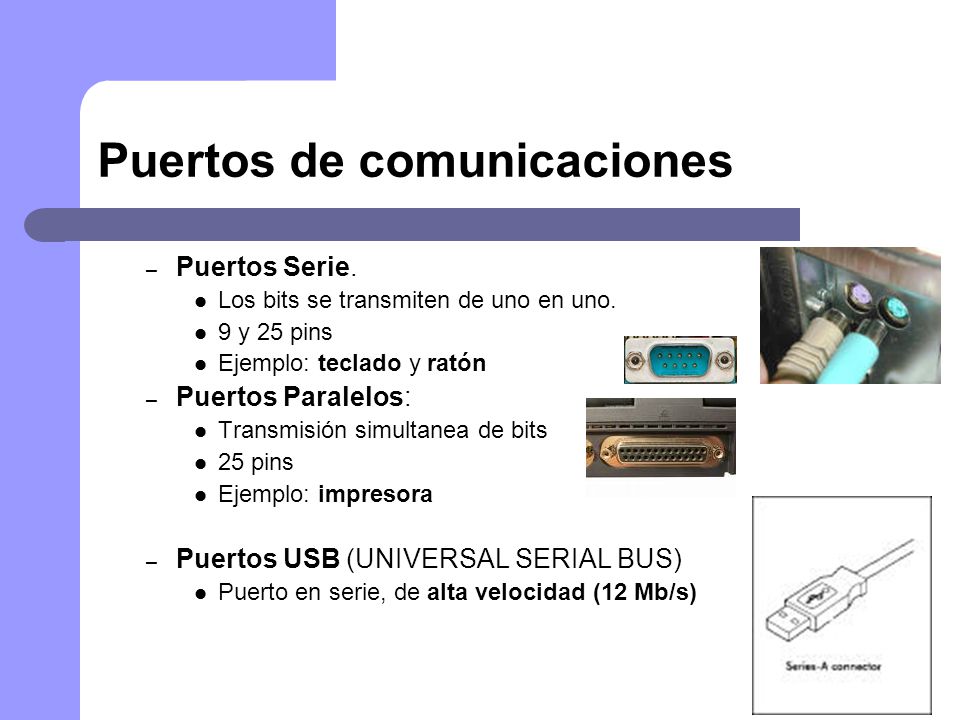

Puertos de comunicaciones
Puertos Serie. Los bits se transmiten de uno en uno. 9 y 25 pins Ejemplo: teclado y ratón Puertos Paralelos: Transmisión simultanea de bits 25 pins Ejemplo: impresora Puertos USB (UNIVERSAL SERIAL BUS) Puerto en serie, de alta velocidad (12 Mb/s)
26

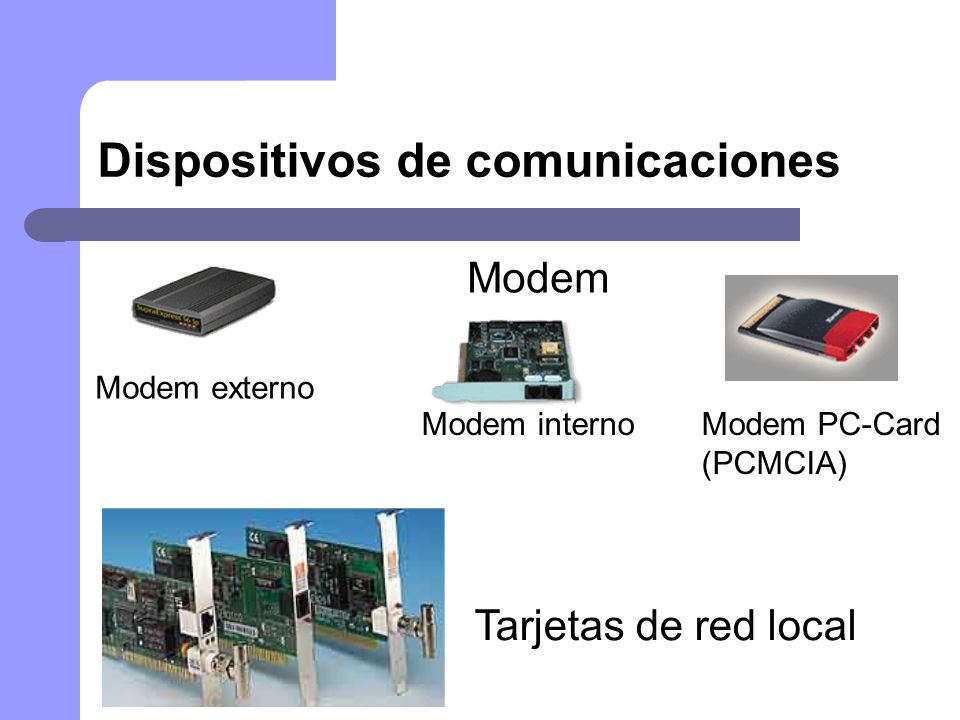

Dispositivos de comunicaciones
Modem Modem externo Modem interno Modem PC-Card (PCMCIA) Tarjetas de red local
27
Arquitectura y funcionamiento
Elementos de procesamiento Almacenamiento de datos Puertos de comunicación Dispositivos de entrada Dispositivos de salida
28
Dispositivos de entrada de datos
Teclado Ratón Micrófono Escáner Cámara Joystick Lector de tarjetas o códigos de barras Pantalla táctil Tableta gráfica
29
Arquitectura y funcionamiento
Elementos de procesamiento Almacenamiento de datos Puertos de comunicación Dispositivos de entrada Dispositivos de salida
30
Dispositivos de salida de datos
Altavoces Monitor Impresoras
31

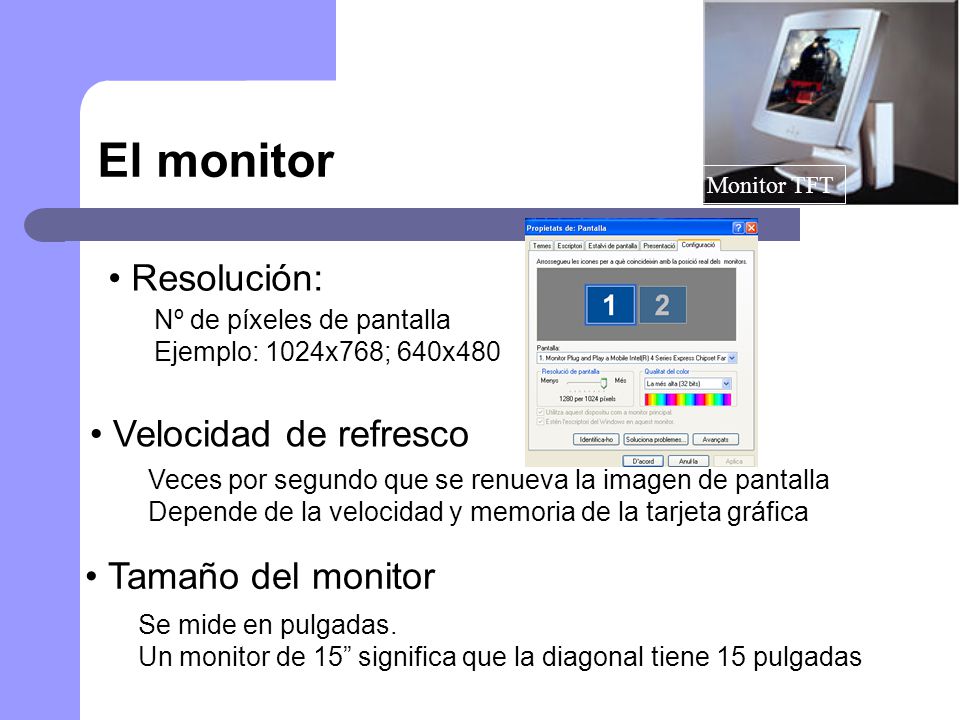

El monitor Resolución: Velocidad de refresco Tamaño del monitor
Monitor TFT Resolución: Nº de píxeles de pantalla Ejemplo: 1024x768; 640x480 Velocidad de refresco Veces por segundo que se renueva la imagen de pantalla Depende de la velocidad y memoria de la tarjeta gráfica Tamaño del monitor Se mide en pulgadas. Un monitor de 15” significa que la diagonal tiene 15 pulgadas
32

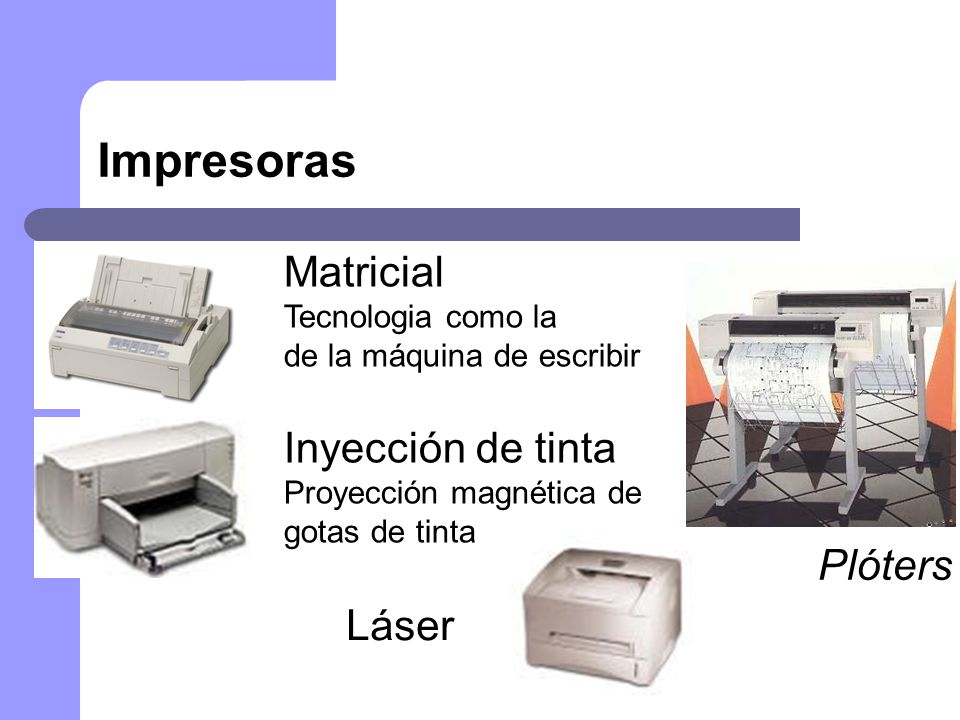

Impresoras Matricial Inyección de tinta Plóters Láser
Tecnologia como la de la máquina de escribir Inyección de tinta Proyección magnética de gotas de tinta Plóters Láser
33
Cómo montamos el ordenador
Vídeo
