1 ESTRUCTURACIÓN, ESTANDARIZACIÓN E IMPLEMENTACIÓN DE LA GEODATABASE DE LOS GEODATOS DEL PROGRAMA DE CONSERVACIÓN ANDES TROPICALES DEL NORTE (ATN) Marcelo Guevara

2 El problema: Hace 6 meses

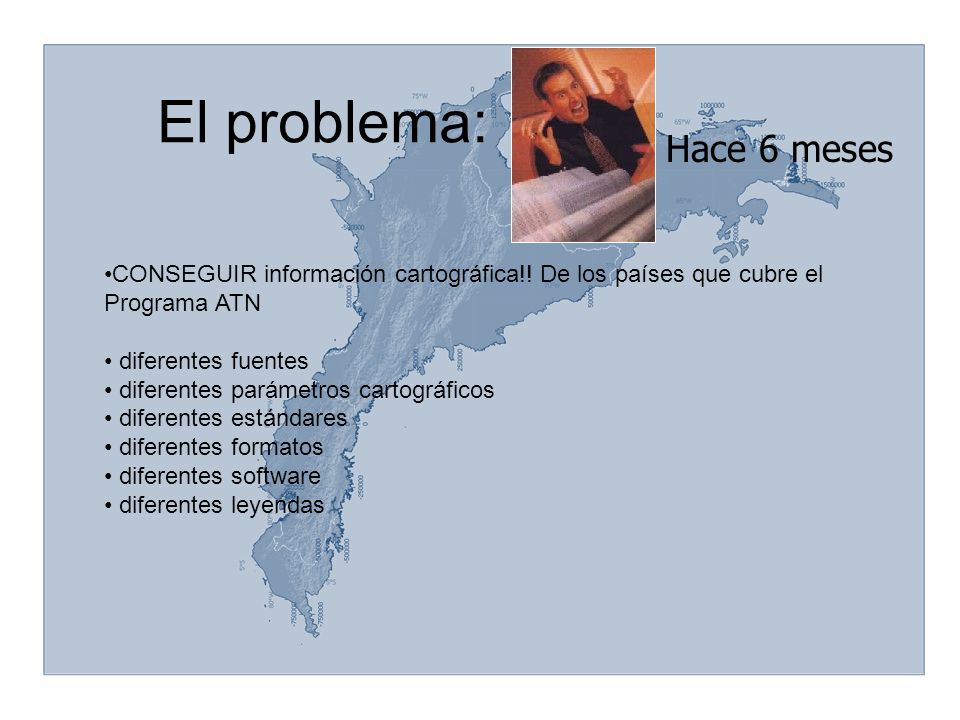

CONSEGUIR información cartográfica!! De los países que cubre el Programa ATN diferentes fuentes diferentes parámetros cartográficos diferentes estándares diferentes formatos diferentes software diferentes leyendas

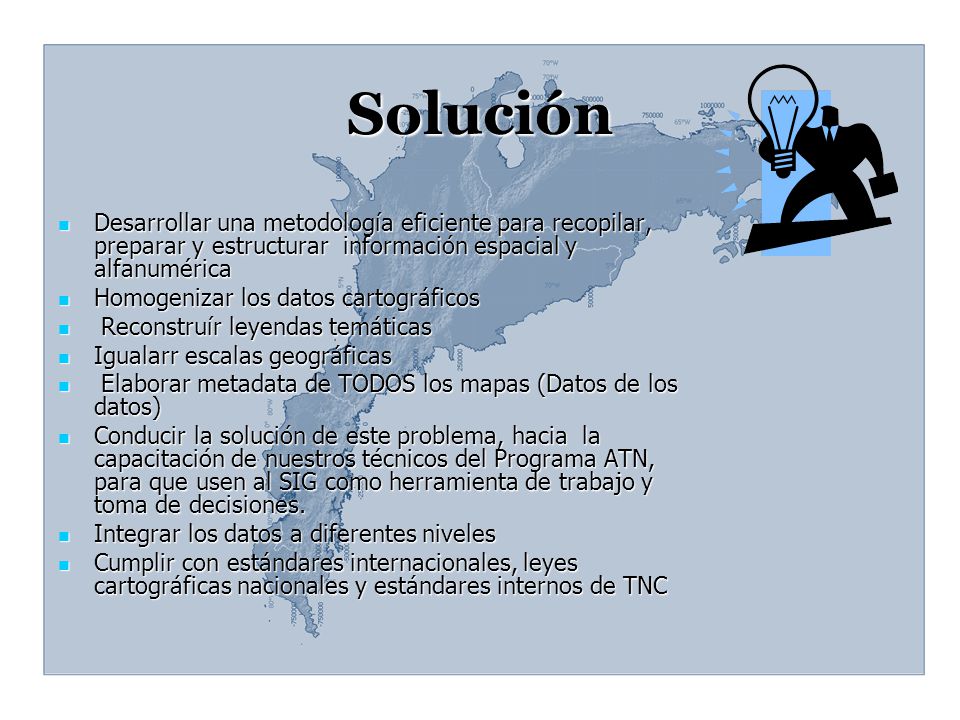

3 Solución Desarrollar una metodología eficiente para recopilar, preparar y estructurar información espacial y alfanumérica Homogenizar los datos cartográficos Reconstruír leyendas temáticas Igualarr escalas geográficas Elaborar metadata de TODOS los mapas (Datos de los datos) Conducir la solución de este problema, hacia la capacitación de nuestros técnicos del Programa ATN, para que usen al SIG como herramienta de trabajo y toma de decisiones. Integrar los datos a diferentes niveles Cumplir con estándares internacionales, leyes cartográficas nacionales y estándares internos de TNC

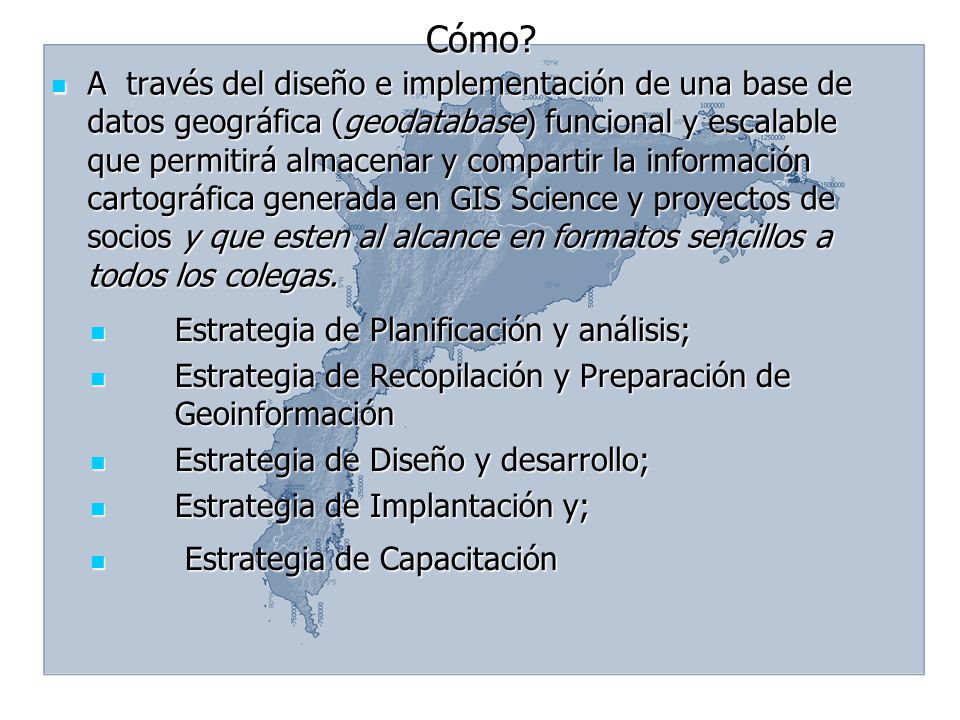

4 Cómo? A través del diseño e implementación de una base de datos geográfica (geodatabase) funcional y escalable que permitirá almacenar y compartir la información cartográfica generada en GIS Science y proyectos de socios y que esten al alcance en formatos sencillos a todos los colegas. Estrategia de Planificación y análisis; Estrategia de Recopilación y Preparación de Geoinformación Estrategia de Diseño y desarrollo; Estrategia de Implantación y; Estrategia de Capacitación

5 Almacén de los datos espaciales (mapas) y no espaciales(tablas)

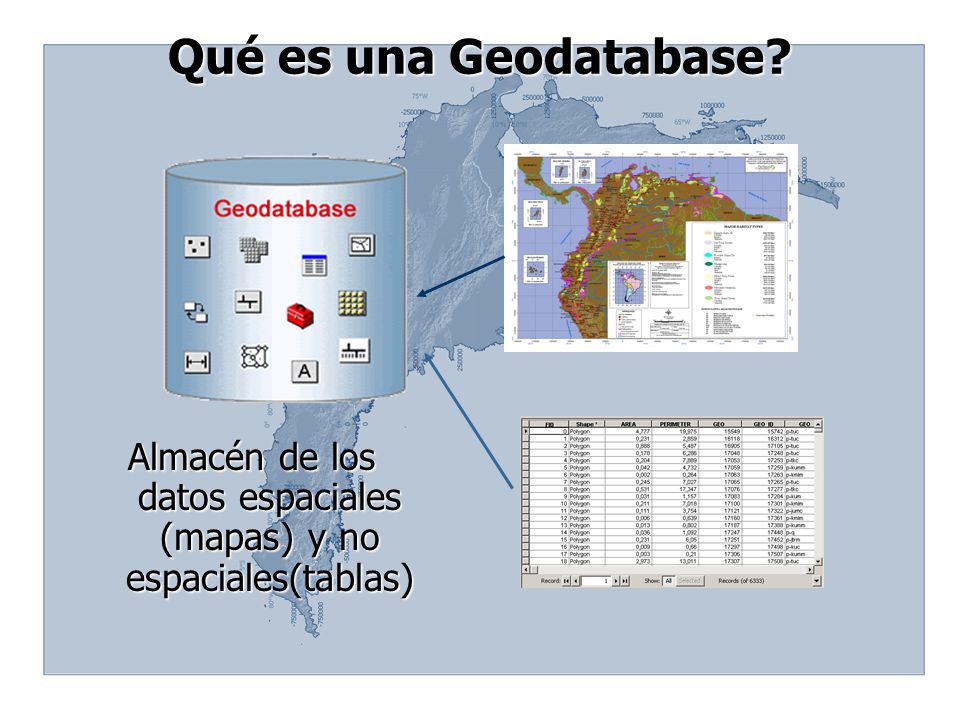

Qué es una Geodatabase? Almacén de los datos espaciales (mapas) y no espaciales(tablas)

6 Beneficios Permite almacenar una gran cantidad de datos de diferentes tipos de forma centralizada. Se puede aplicar diferentes reglas y tipos de relaciones a todos los datos. Se puede definir modelos geométricos relacionales avanzados, tales como: topologías, redes, etc. Mantiene la integridad de los datos espaciales. Trabaja mediante un acceso multiusuario en un ambiente editable.

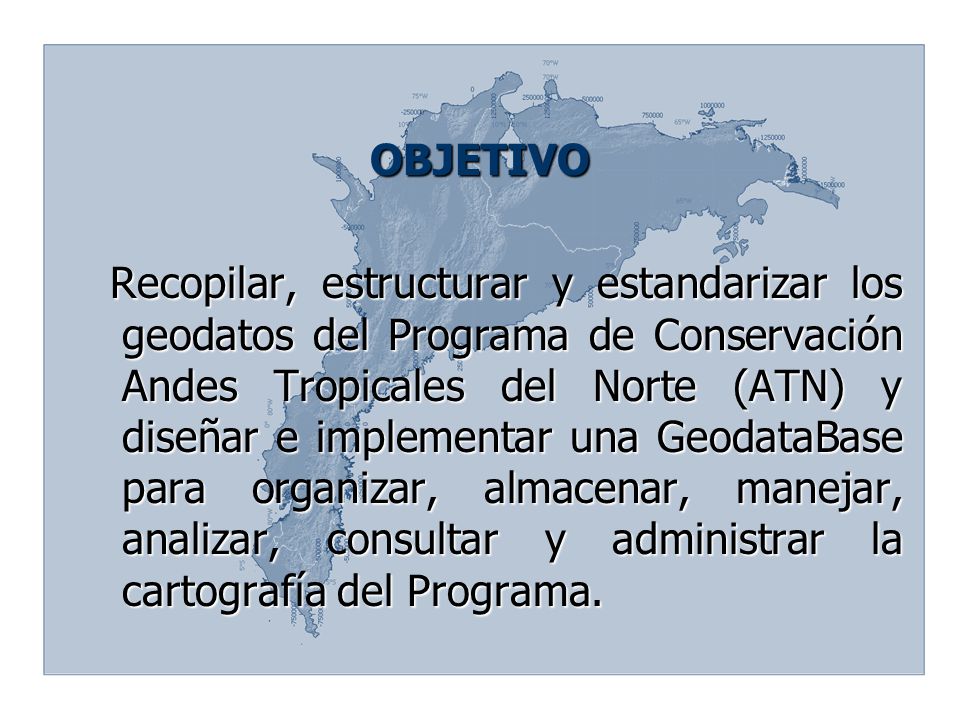

7 OBJETIVO Recopilar, estructurar y estandarizar los geodatos del Programa de Conservación Andes Tropicales del Norte (ATN) y diseñar e implementar una GeodataBase para organizar, almacenar, manejar, analizar, consultar y administrar la cartografía del Programa.

8 Actividades desarrolladas:

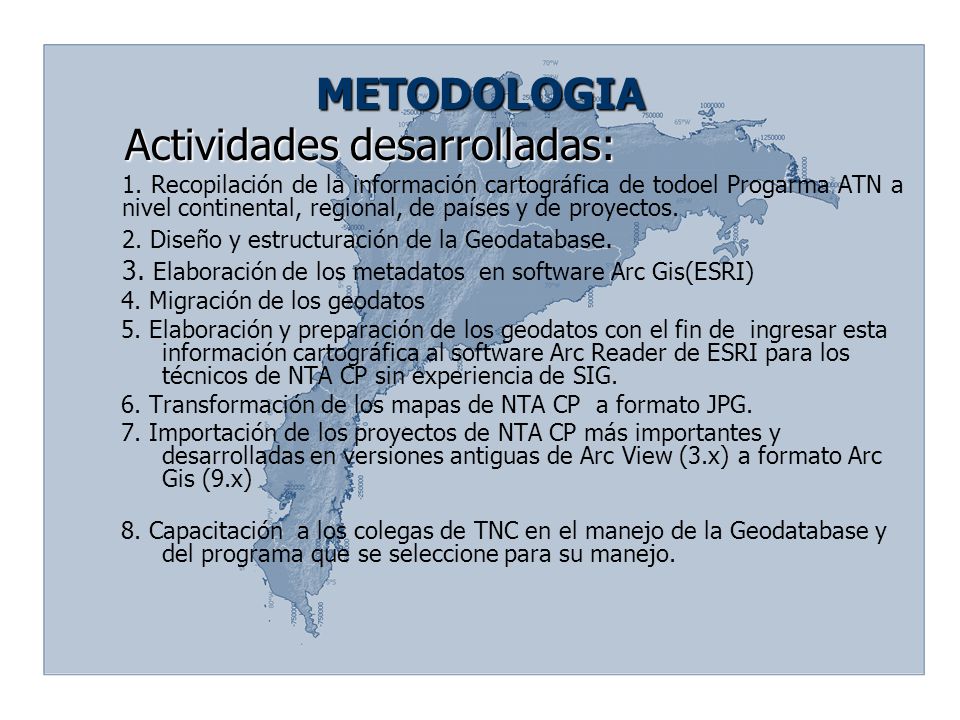

METODOLOGIA Actividades desarrolladas: 1. Recopilación de la información cartográfica de todoel Progarma ATN a nivel continental, regional, de países y de proyectos. 2. Diseño y estructuración de la Geodatabase. 3. Elaboración de los metadatos en software Arc Gis(ESRI) 4. Migración de los geodatos 5. Elaboración y preparación de los geodatos con el fin de ingresar esta información cartográfica al software Arc Reader de ESRI para los técnicos de NTA CP sin experiencia de SIG. 6. Transformación de los mapas de NTA CP a formato JPG. 7. Importación de los proyectos de NTA CP más importantes y desarrolladas en versiones antiguas de Arc View (3.x) a formato Arc Gis (9.x) 8. Capacitación a los colegas de TNC en el manejo de la Geodatabase y del programa que se seleccione para su manejo.

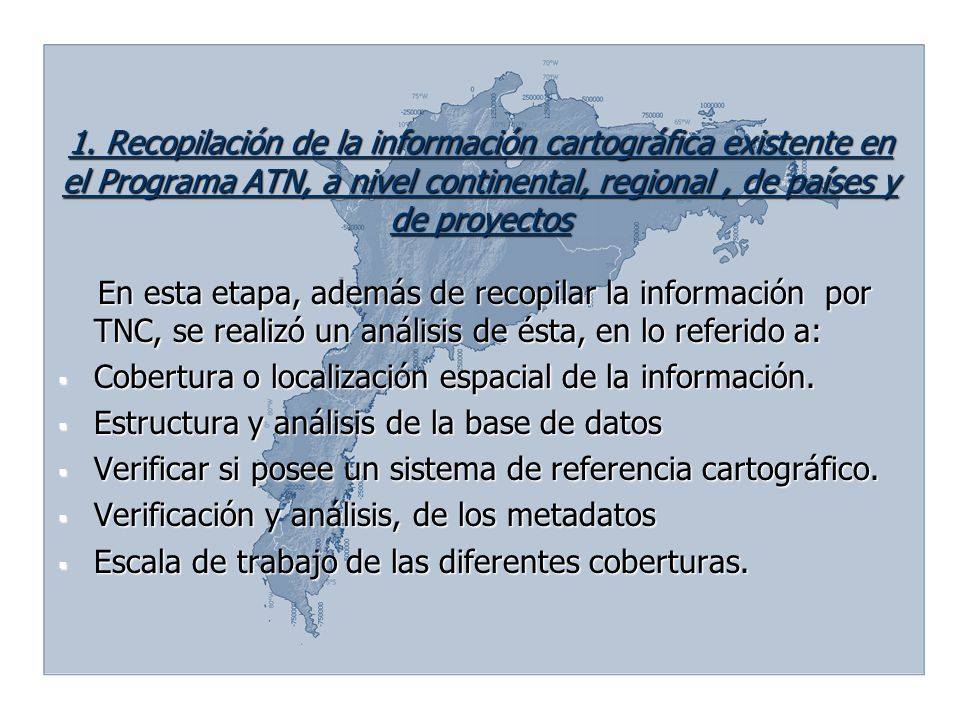

9 1. Recopilación de la información cartográfica existente en el Programa ATN, a nivel continental, regional , de países y de proyectos En esta etapa, además de recopilar la información por TNC, se realizó un análisis de ésta, en lo referido a: Cobertura o localización espacial de la información. Estructura y análisis de la base de datos Verificar si posee un sistema de referencia cartográfico. Verificación y análisis, de los metadatos Escala de trabajo de las diferentes coberturas.

10 2. Diseño y estructuración de la Geodatabase

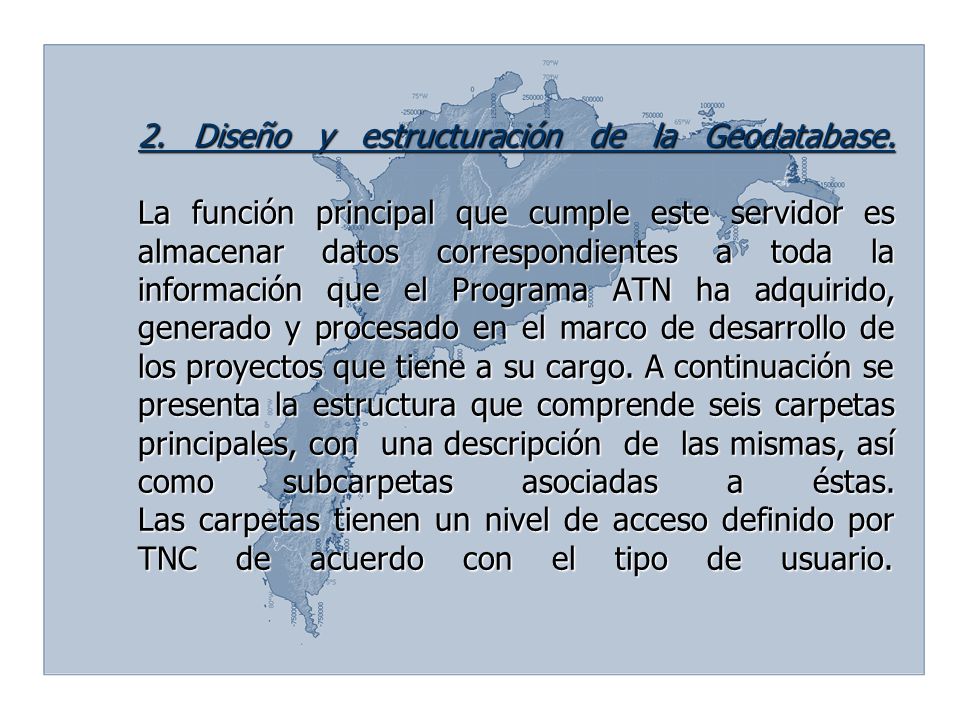

2. Diseño y estructuración de la Geodatabase. La función principal que cumple este servidor es almacenar datos correspondientes a toda la información que el Programa ATN ha adquirido, generado y procesado en el marco de desarrollo de los proyectos que tiene a su cargo. A continuación se presenta la estructura que comprende seis carpetas principales, con una descripción de las mismas, así como subcarpetas asociadas a éstas. Las carpetas tienen un nivel de acceso definido por TNC de acuerdo con el tipo de usuario.

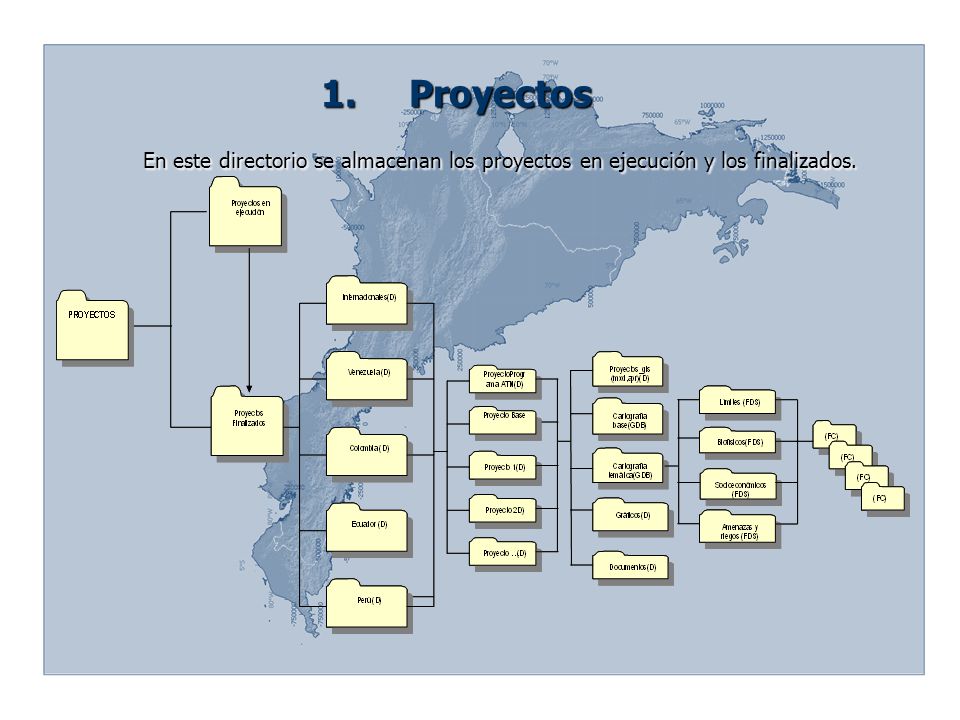

11 Proyectos En este directorio se almacenan los proyectos en ejecución y los finalizados.

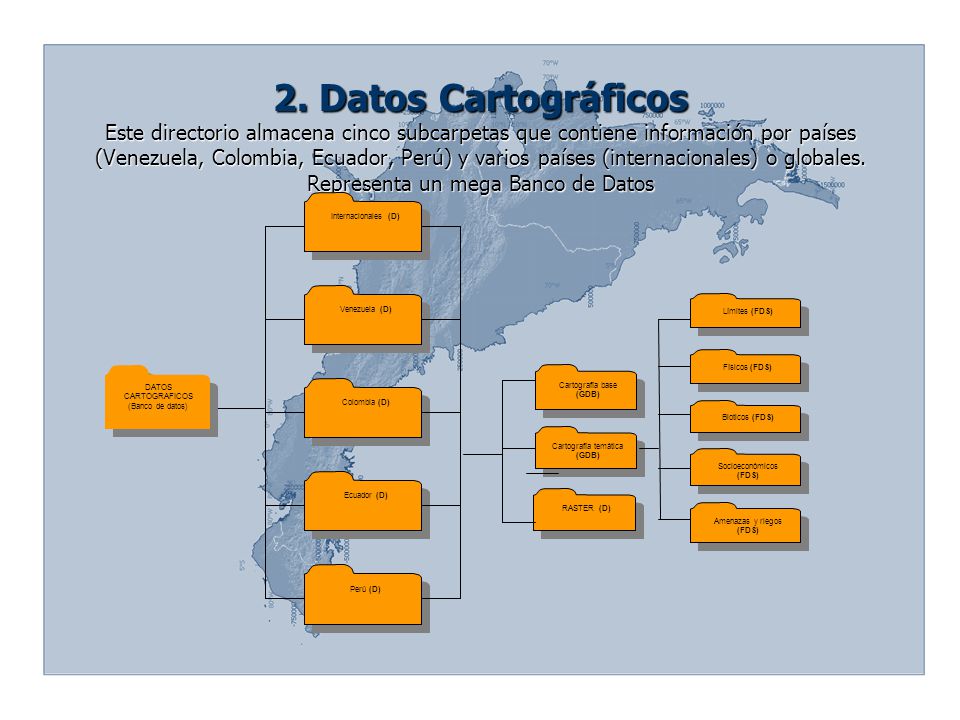

12 2. Datos Cartográficos Este directorio almacena cinco subcarpetas que contiene información por países (Venezuela, Colombia, Ecuador, Perú) y varios países (internacionales) o globales. Representa un mega Banco de Datos Internacionales (D) DATOS CARTOGRAFICOS (Banco de datos) Venezuela (D) Colombia (D) Ecuador (D) Perú (D) Cartografía base (GDB) Cartografía temática (GDB) Físicos (FDS) Bioticos (FDS) Socioeconómicos (FDS) Amenazas y riegos (FDS) RASTER (D) Límites (FDS)

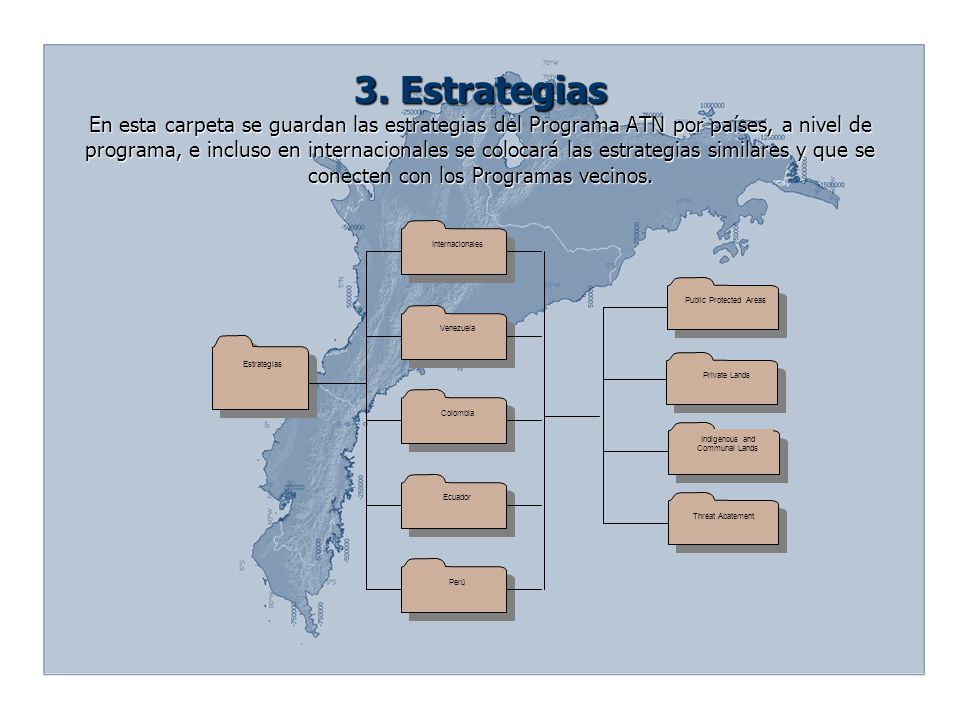

13 3. Estrategias En esta carpeta se guardan las estrategias del Programa ATN por países, a nivel de programa, e incluso en internacionales se colocará las estrategias similares y que se conecten con los Programas vecinos. Estrategias Private Lands Indigenous and Communal Lands Threat Abatement Public Protected Areas Internacionales Venezuela Colombia Ecuador Perú Internacionales (D) DATOS CARTOGRAFICOS (Banco de datos) Venezuela (D) Colombia (D) Ecuador (D) Perú (D) Cartografía base (GDB) Cartografía temática (GDB) Físicos (FDS) Bioticos (FDS) Socioeconómicos (FDS) Amenazas y riegos (FDS) RASTER (D) Límites (FDS)

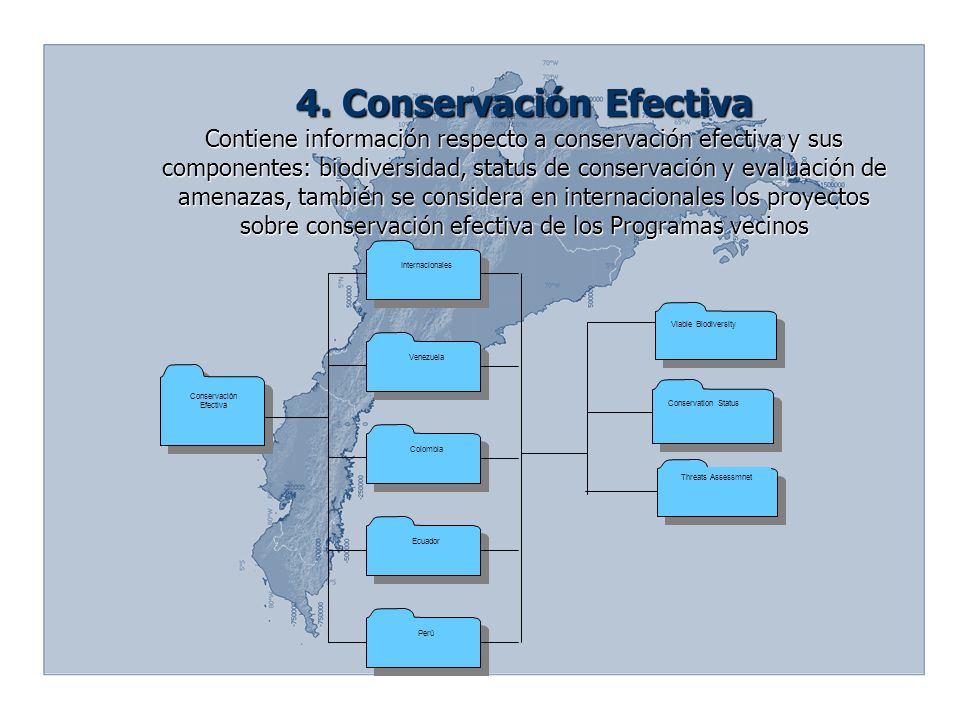

14 4. Conservación Efectiva Contiene información respecto a conservación efectiva y sus componentes: biodiversidad, status de conservación y evaluación de amenazas, también se considera en internacionales los proyectos sobre conservación efectiva de los Programas vecinos Conservación Efectiva Conservation Status Threats Assessmnet Viable Biodiversity Internacionales Venezuela Colombia Ecuador Perú Conservación Efectiva Conservation Status Threats Assessmnet Viable Biodiversity Internacionales Venezuela Colombia Ecuador Perú

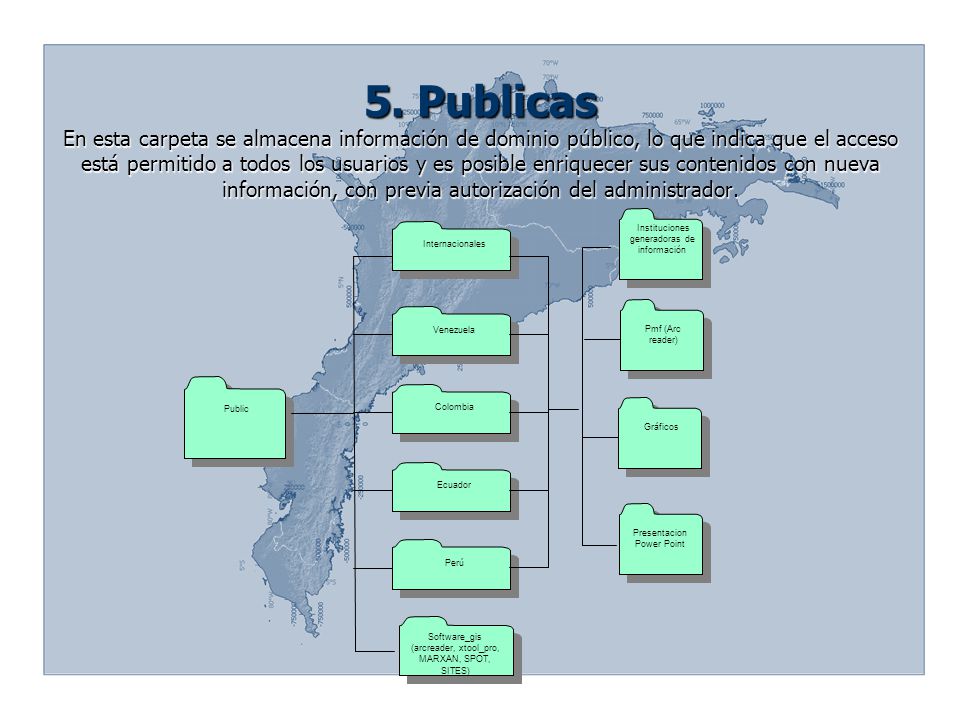

15 5. Publicas En esta carpeta se almacena información de dominio público, lo que indica que el acceso está permitido a todos los usuarios y es posible enriquecer sus contenidos con nueva información, con previa autorización del administrador. Public Software_gis (arcreader, xtool_pro, MARXAN, SPOT, SITES) Pmf (Arc reader) Presentacion Power Point Instituciones generadoras de información Internacionales Venezuela Colombia Ecuador Perú Gráficos

16 Características de imágenes (EXCEL)

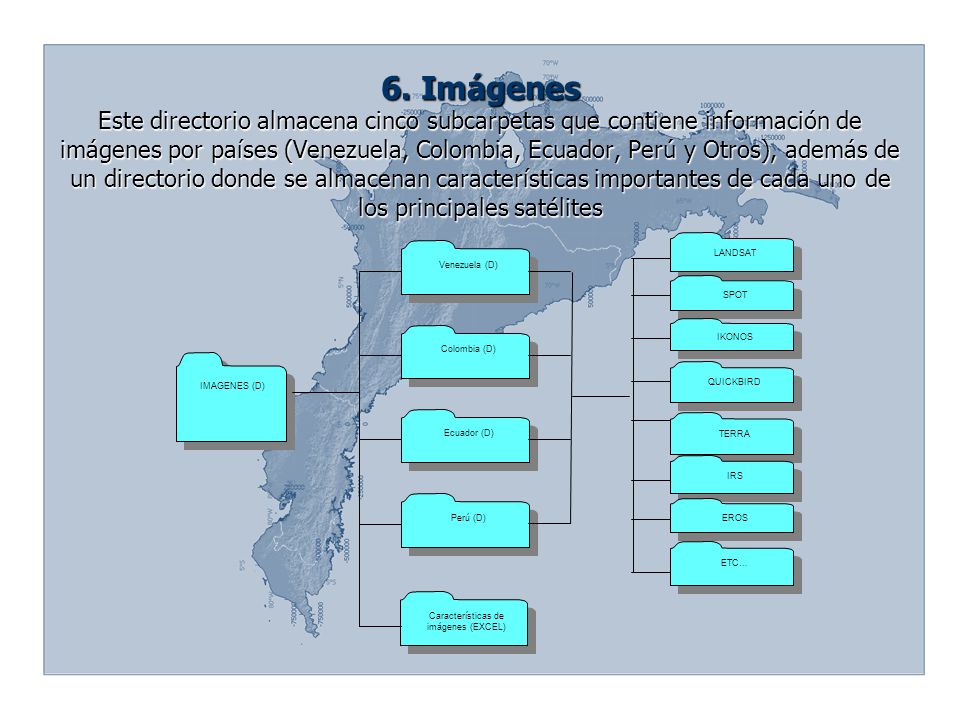

6. Imágenes Este directorio almacena cinco subcarpetas que contiene información de imágenes por países (Venezuela, Colombia, Ecuador, Perú y Otros), además de un directorio donde se almacenan características importantes de cada uno de los principales satélites IMAGENES (D) Venezuela (D) Colombia (D) Ecuador (D) Perú (D) LANDSAT SPOT IKONOS QUICKBIRD TERRA IRS EROS ETC… Características de imágenes (EXCEL)

17 3. Elaboración de los metadatos en software Arc Gis(ESRI)

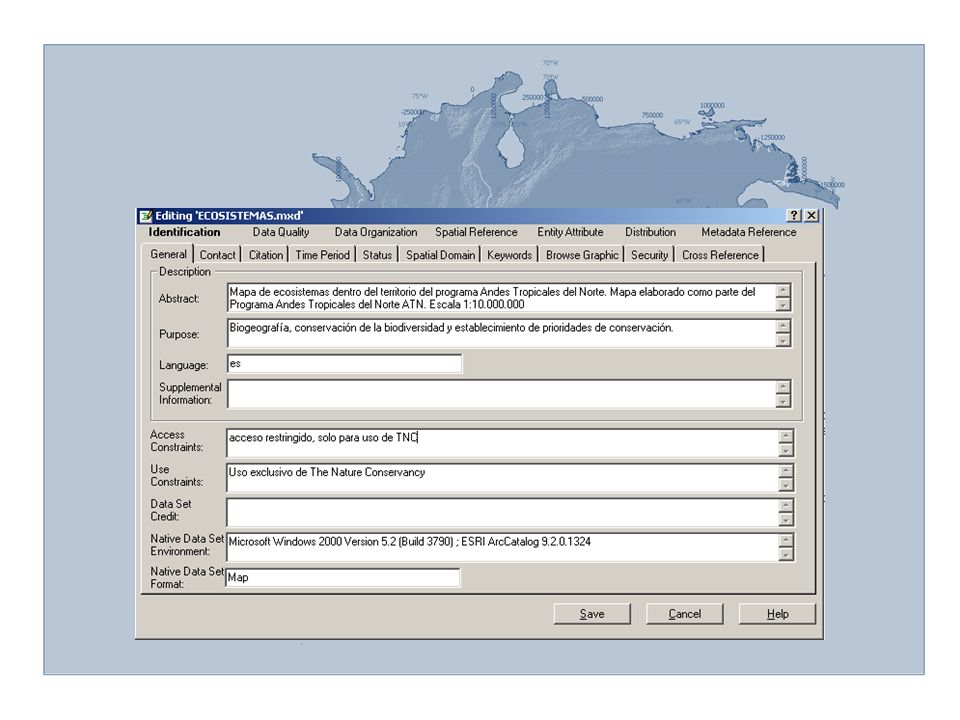

La elaboración de los metadatos se los realizó en el software ArcGis de ESRI, con el módulo de ArcCatalog, con el estilo del FGDC ESRI (Federal Geographic Data Committee.), y con los estánsares de TNC, este estilo utiliza 7 parámetros los cuáles son: Parámetros de los Metadatos Información de Identificación Información de calidad de datos Información de organización de datos espaciales Información de referencia espacial Información de entidad y atributo Información de distribución Información de referencia de metadatos

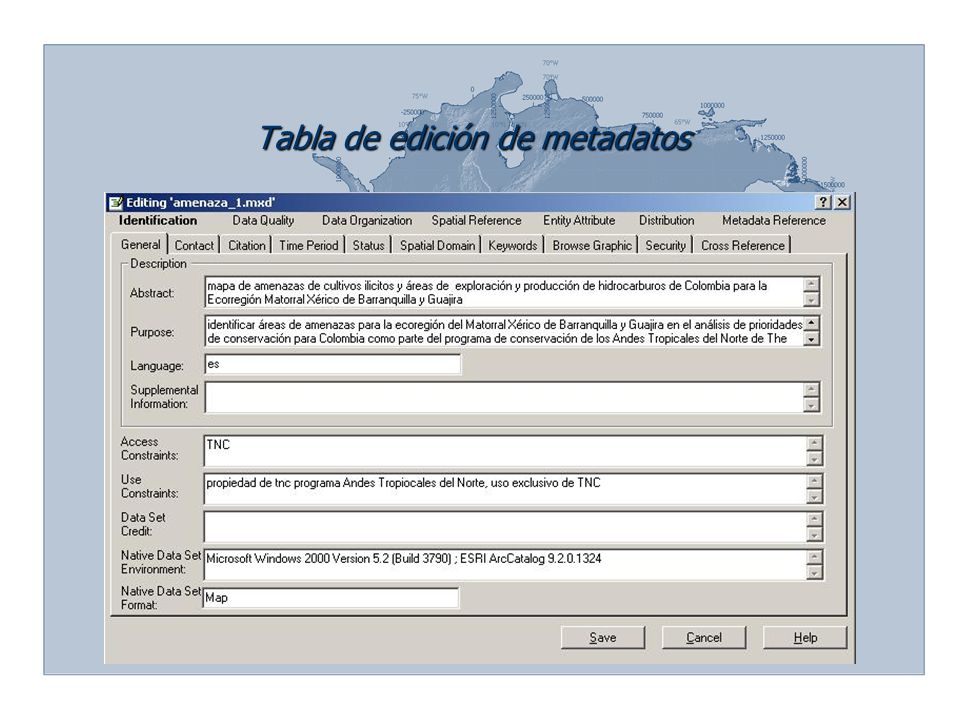

18 Tabla de edición de metadatos

19

20 4. Migración de los geodatos

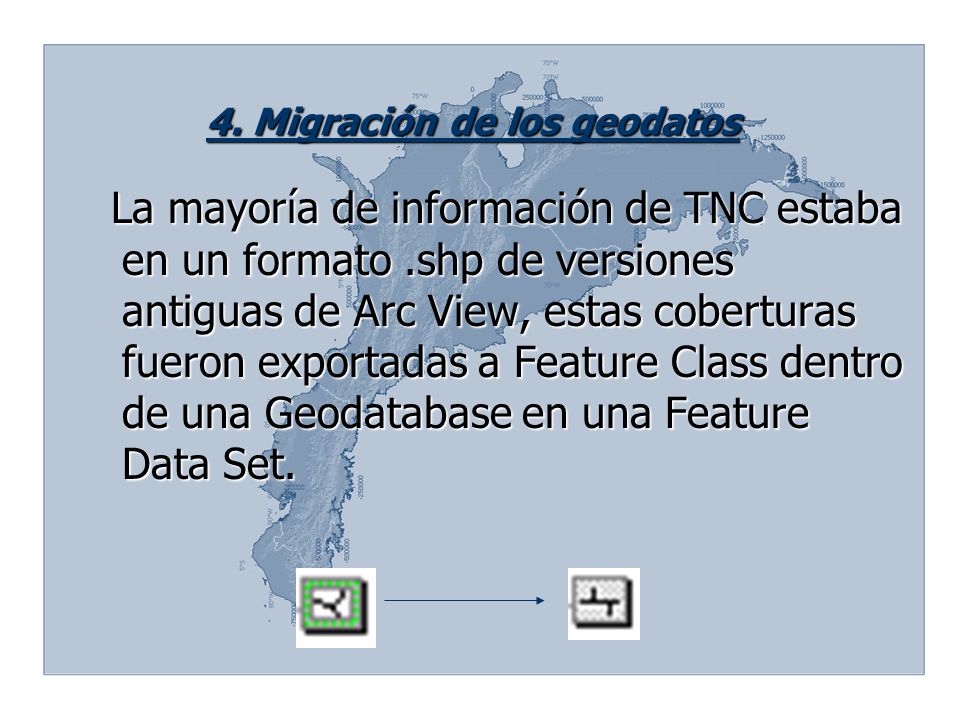

La mayoría de información de TNC estaba en un formato .shp de versiones antiguas de Arc View, estas coberturas fueron exportadas a Feature Class dentro de una Geodatabase en una Feature Data Set.

21 5. Elaboración y preparación de lo geodatos para ingresar esta información cartográfica al software Arc Reader de ESRI para los técnicos de NTA CP sin experiencia de SIG. Esta actvidad comprende la exportación de los proyectos desde ArcMap mediante el módulo Publishier a formato pmf

22 6. Transformación de los mapas del Programa ATN a formato JPG.

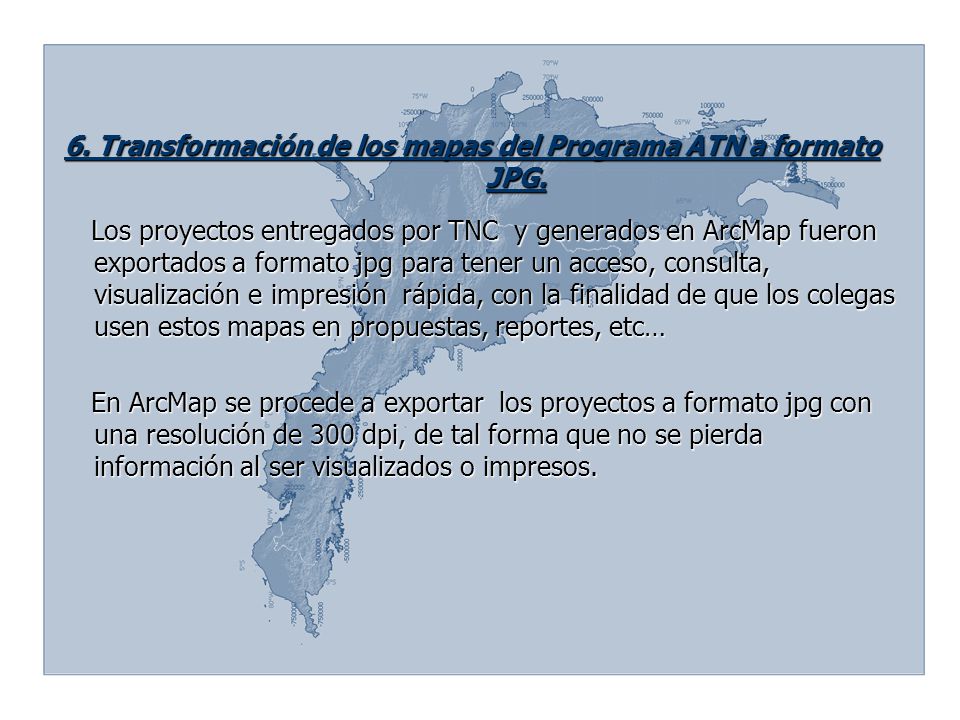

Los proyectos entregados por TNC y generados en ArcMap fueron exportados a formato jpg para tener un acceso, consulta, visualización e impresión rápida, con la finalidad de que los colegas usen estos mapas en propuestas, reportes, etc… En ArcMap se procede a exportar los proyectos a formato jpg con una resolución de 300 dpi, de tal forma que no se pierda información al ser visualizados o impresos.

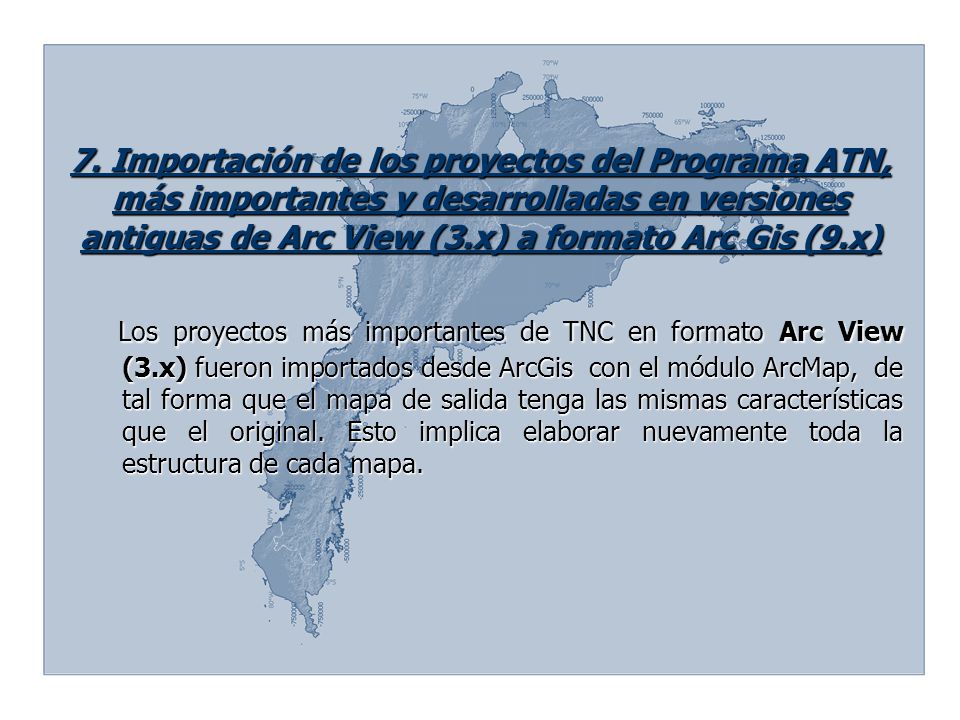

23 7. Importación de los proyectos del Programa ATN, más importantes y desarrolladas en versiones antiguas de Arc View (3.x) a formato Arc Gis (9.x) Los proyectos más importantes de TNC en formato Arc View (3.x) fueron importados desde ArcGis con el módulo ArcMap, de tal forma que el mapa de salida tenga las mismas características que el original. Esto implica elaborar nuevamente toda la estructura de cada mapa.

24 8. Manejo de la Geodatabase

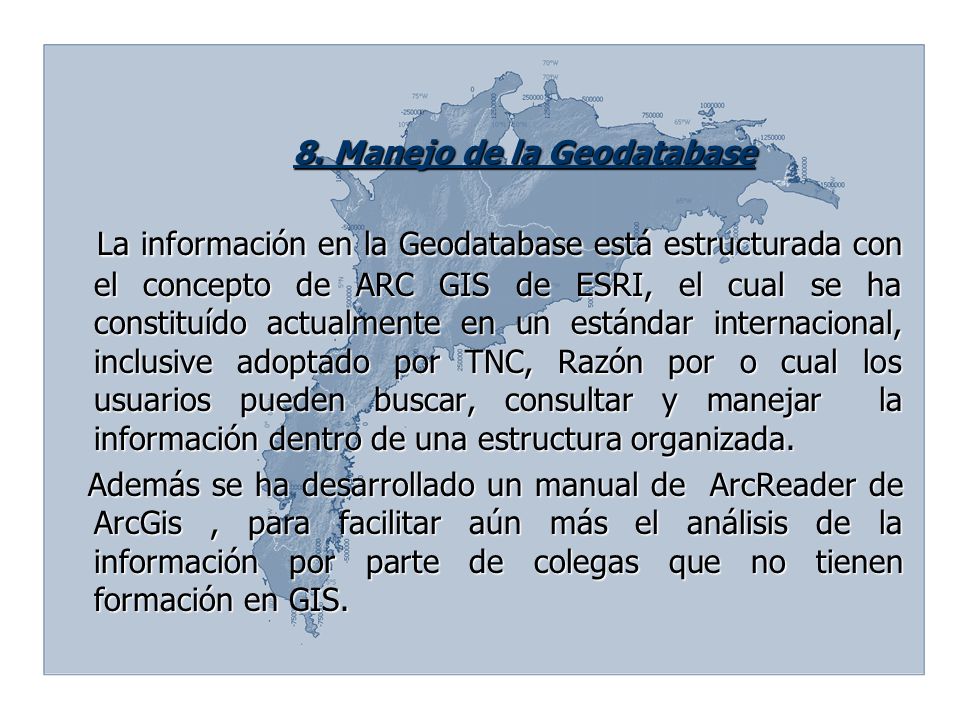

La información en la Geodatabase está estructurada con el concepto de ARC GIS de ESRI, el cual se ha constituído actualmente en un estándar internacional, inclusive adoptado por TNC, Razón por o cual los usuarios pueden buscar, consultar y manejar la información dentro de una estructura organizada. Además se ha desarrollado un manual de ArcReader de ArcGis , para facilitar aún más el análisis de la información por parte de colegas que no tienen formación en GIS.

25 Lo estamos logrando!Ahora disponemos del:
SISTEMA DE ADMINISTRACION DE INF. ESPACIAL GEO-REFERENCIADA PARA ATN
