1 Envió de comandos por correo electrónico, Socket TCP y SNTP.
Practica 12-14 Envió de comandos por correo electrónico, Socket TCP y SNTP.

2 Practica 12. Practica 12

3 Practica 12 – Comandos por e-mail.
Contenido. Configuración de modulo ETN21. Configuración de la cuenta de correo en el ordenador. Envió de comandos.

4 Configuración del modulo ETN21.

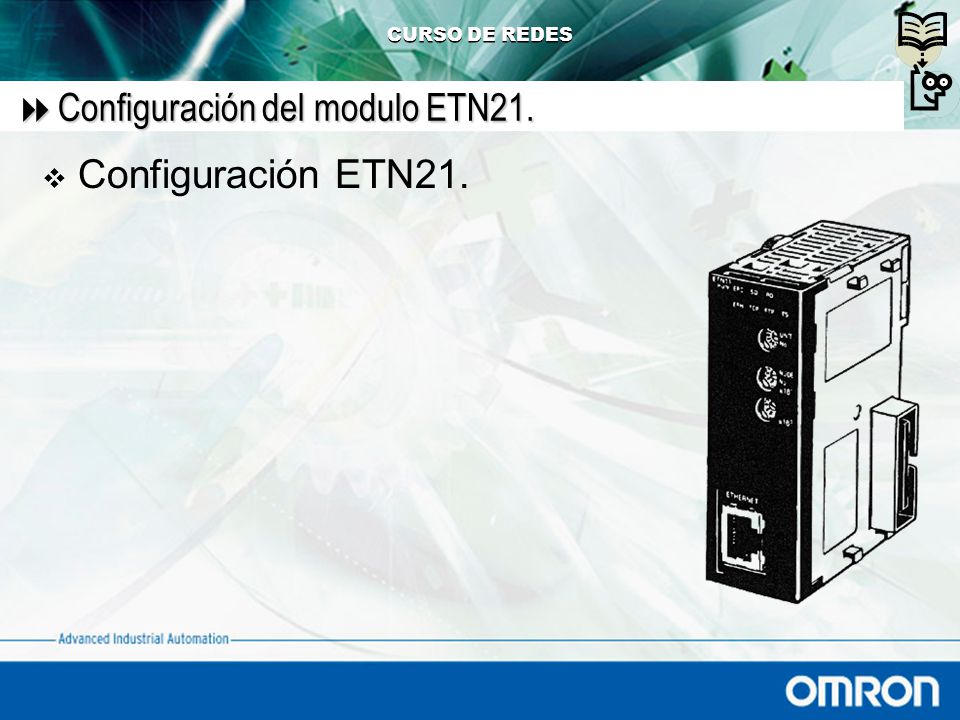

Configuración ETN21.

5 Configuración del modulo ETN21.
Configuración ETN21. Conectarse con el autómata con el CX-Programmer 3.2 o superior. Entrar en la opción ‘Tabla E/S’. Seleccionar la carta Ethernet. Pulsar el botón derecho del ratón, y seleccionar ‘Configuración Unidad’.

6 Configuración del modulo ETN21.
Configuración del DNS.

7 Configuración del modulo ETN21.
Datos de la cuenta de correo (PLC). Cuenta de correo: Servidor SMTP: server.curso.com( ) Servidor POP3: server.curso.com( ) Usuario: plc0xx Contraseña: plc0xx

8 Configuración del modulo ETN21.

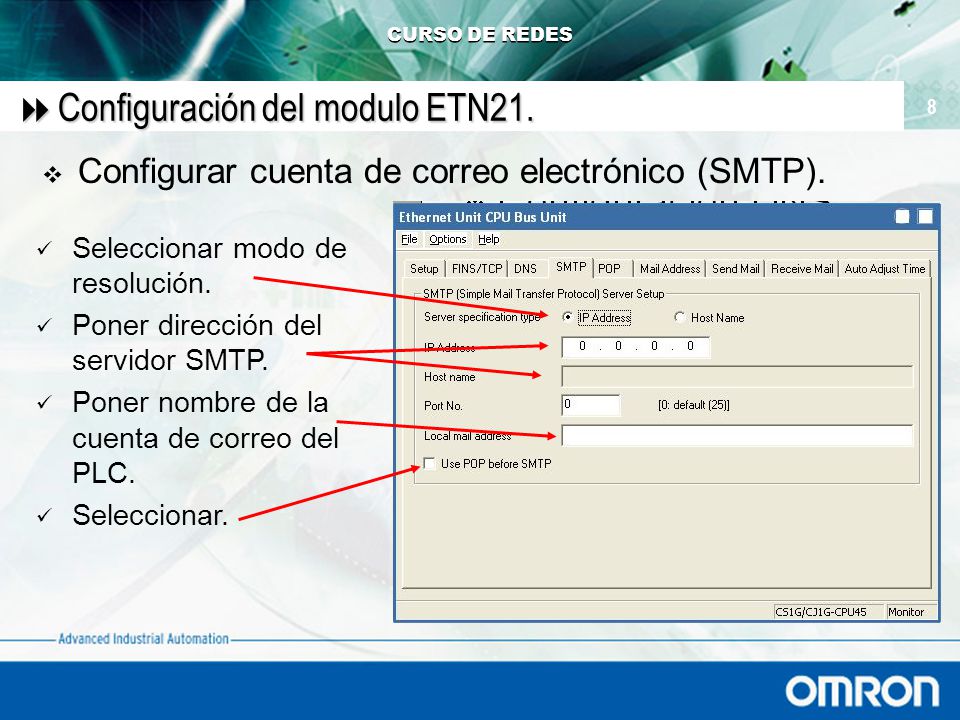

Configurar cuenta de correo electrónico (SMTP). Seleccionar modo de resolución. Poner dirección del servidor SMTP. Poner nombre de la cuenta de correo del PLC. Seleccionar.

9 Configuración del modulo ETN21.

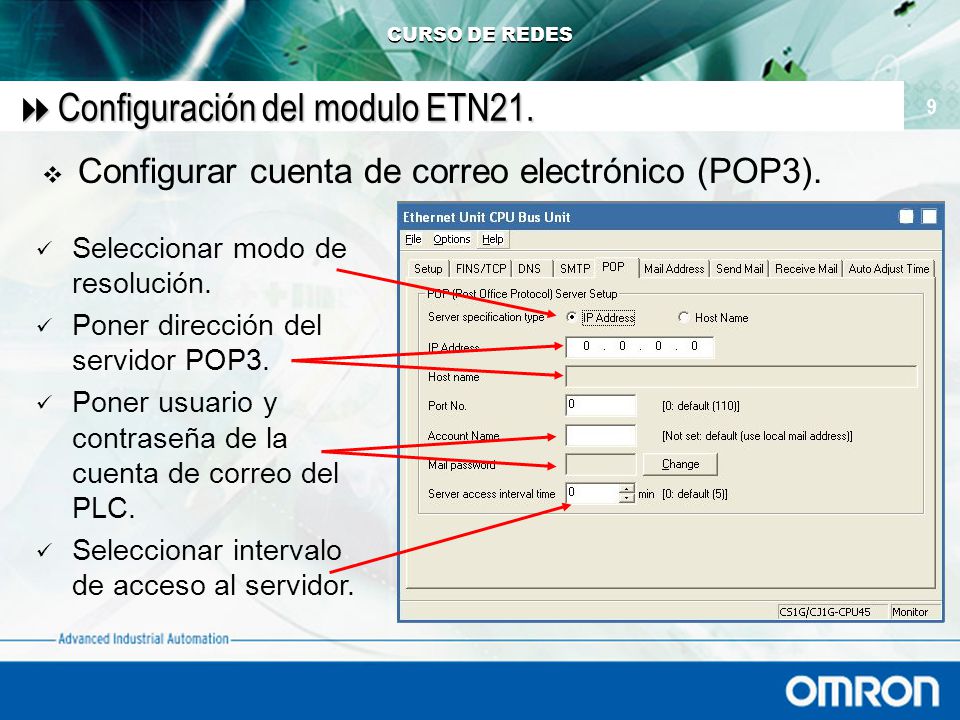

Configurar cuenta de correo electrónico (POP3). Seleccionar modo de resolución. Poner dirección del servidor POP3. Poner usuario y contraseña de la cuenta de correo del PLC. Seleccionar intervalo de acceso al servidor.

10 Configuración del modulo ETN21.
Opciones de recepción de comandos. Desactivar los filtros de entrada de ficheros y comandos.

11 Configuración de cuenta de correo en el ordenador.
Configuración del ordenador.

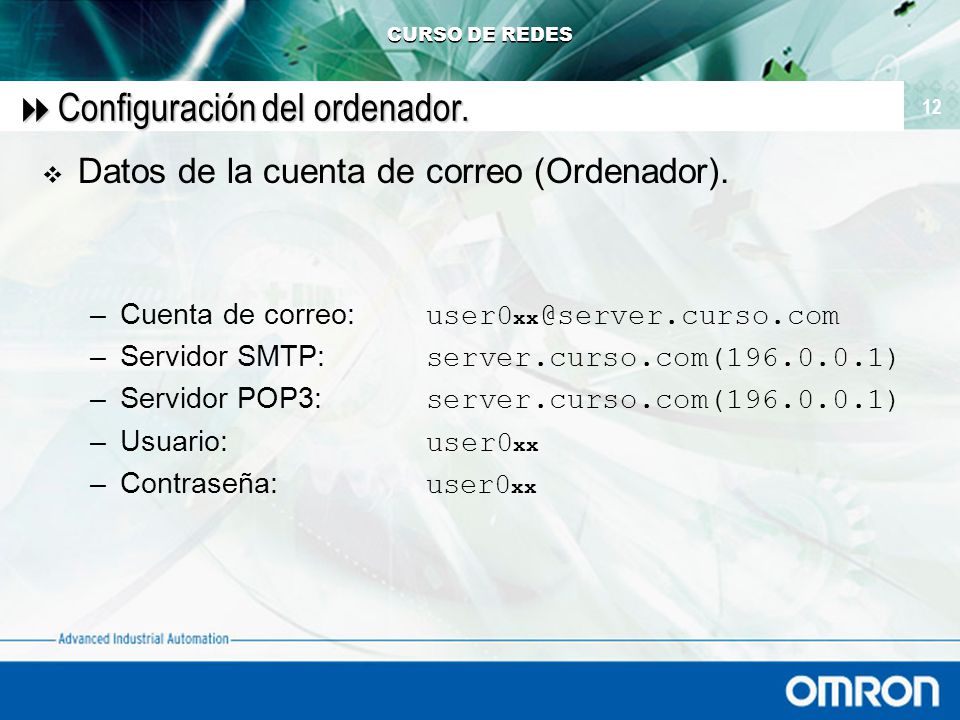

12 Configuración del ordenador.
Datos de la cuenta de correo (Ordenador). Cuenta de correo: Servidor SMTP: server.curso.com( ) Servidor POP3: server.curso.com( ) Usuario: user0xx Contraseña: user0xx

13 Configuración del ordenador.

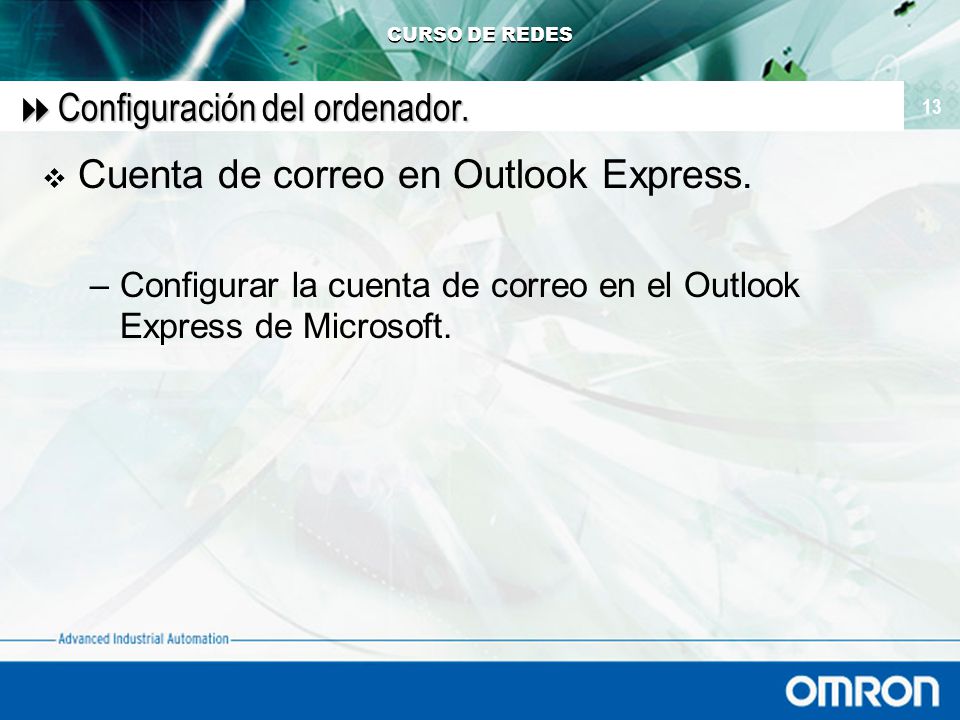

Cuenta de correo en Outlook Express. Configurar la cuenta de correo en el Outlook Express de Microsoft.

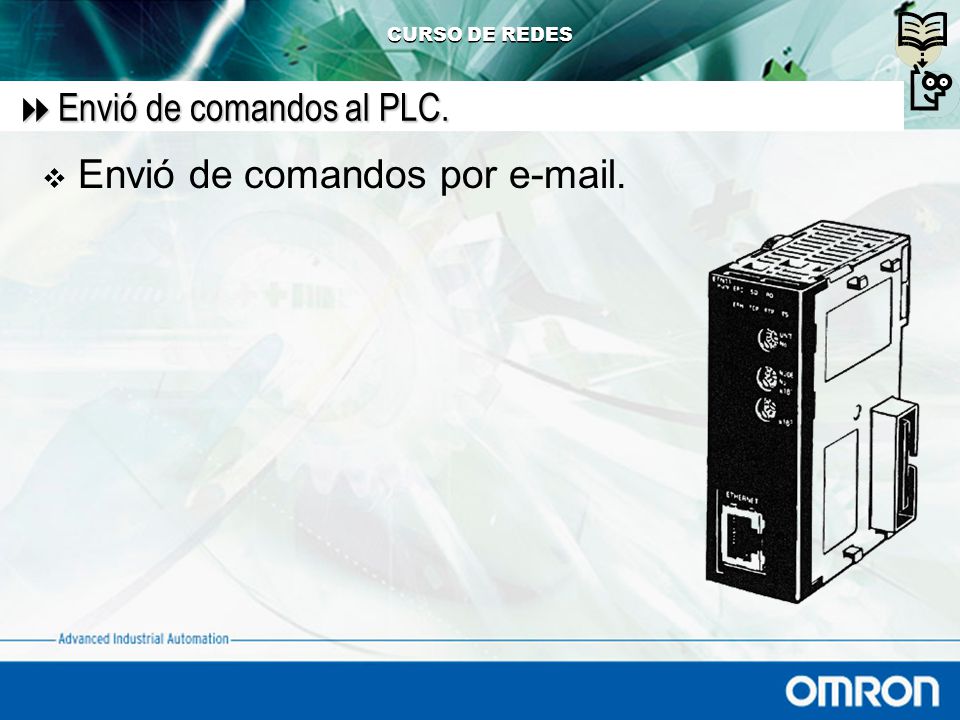

14 Envió de comandos al PLC.
Envió de comandos por .

15 Envió de comandos por e-mail.
Descripción FileWrite Envió de ficheros a la tarjeta de memoria o a los EMs. FileRead Lectura de fichero de la tarjeta de memoria o los EMs. FileDelete Borra un fichero de la tarjeta de memoria o los EMs. FileList Devuelve una lista de los ficheros del directorio indicado. UMBackup Salva el programa de usuario de la CPU en la tarjeta de memoria o los EMs. PARAMBackup Salva los datos de área de parámetros en la tarjeta de memoria o los EMs. IOMWrite Escribe el contenido del fichero adjuntado en el área de datos especificada. IOMRead Lee el contenido de un rango de canal especificado y la devuelve los datos. ChangeMode Cambia el modo de operación de la CPU. ErrorLogRead Devuelve el log de errores entero de la unidad indicada. ErrorLogClear Borra el log de errores de la unidad indicada. MailLogRead Lee el log del correo. MailLogClear Borra el log del correo. Test Realiza un correo de prueba. FinsSend Solicita la ejecución de un comando FINS.

16 Envió de comandos por e-mail.

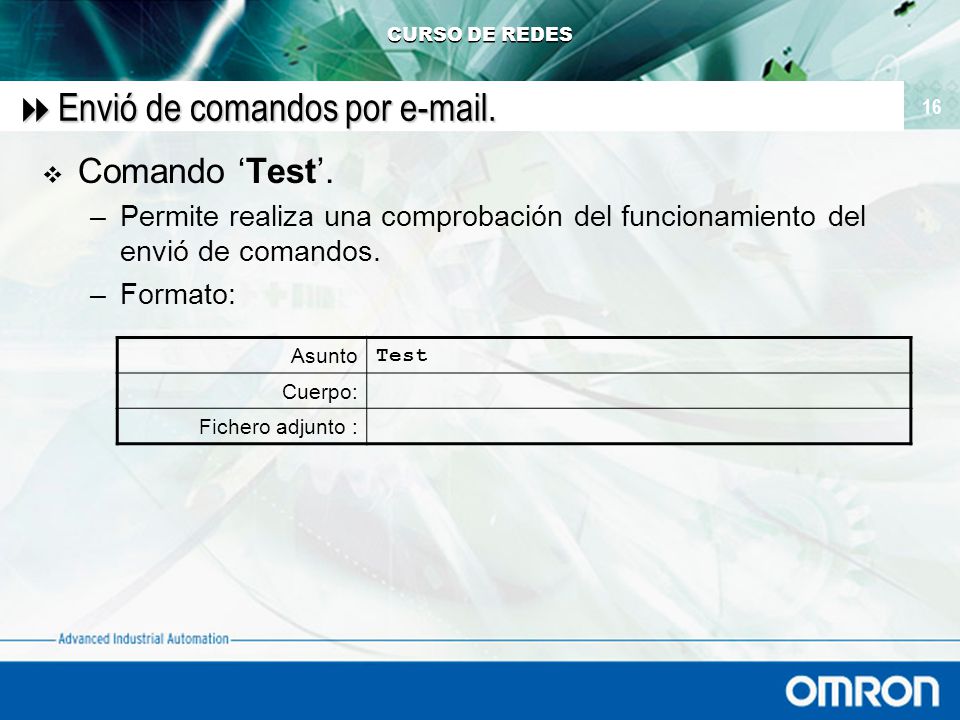

Comando ‘Test’. Permite realiza una comprobación del funcionamiento del envió de comandos. Formato: Asunto Test Cuerpo: Fichero adjunto :

17 Envió de comandos por e-mail.
Comando ‘Test’ (Envió).

18 Envió de comandos por e-mail.

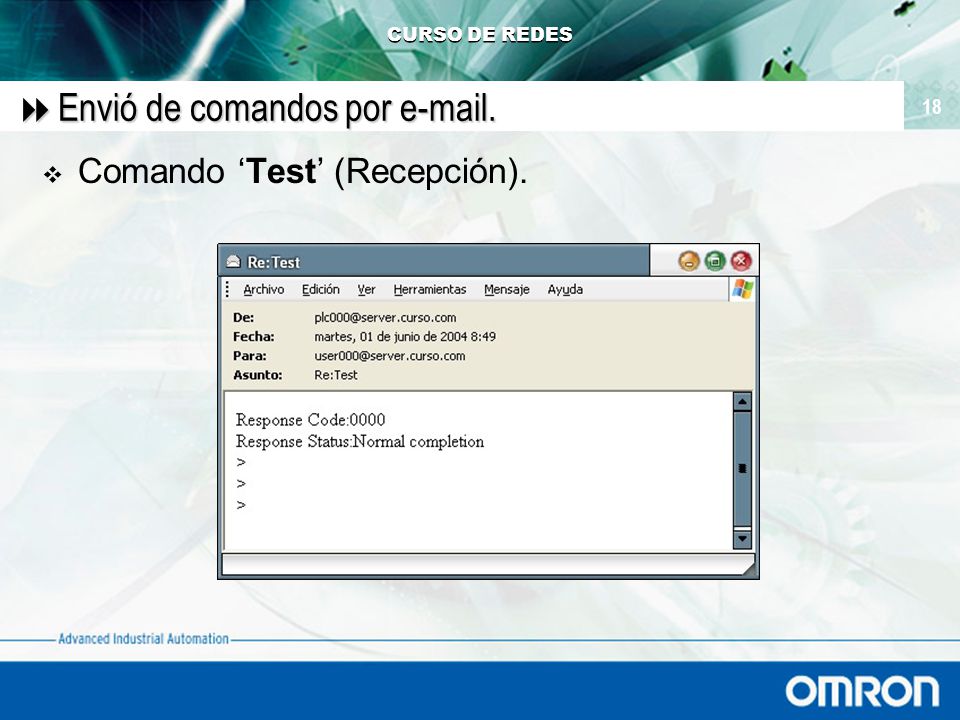

Comando ‘Test’ (Recepción).

19 Envió de comandos por e-mail.
Comando ‘FileList’. Devuelve un lista de ficheros contenidos en la carpeta especificada. Formato: Asunto FileList Cuerpo: Para1: <directorio> Ejemplo. Para1:MEMCARD Puede ser omitido. Por defecto: MEMCARD Fichero adjunto :

20 Envió de comandos por e-mail.

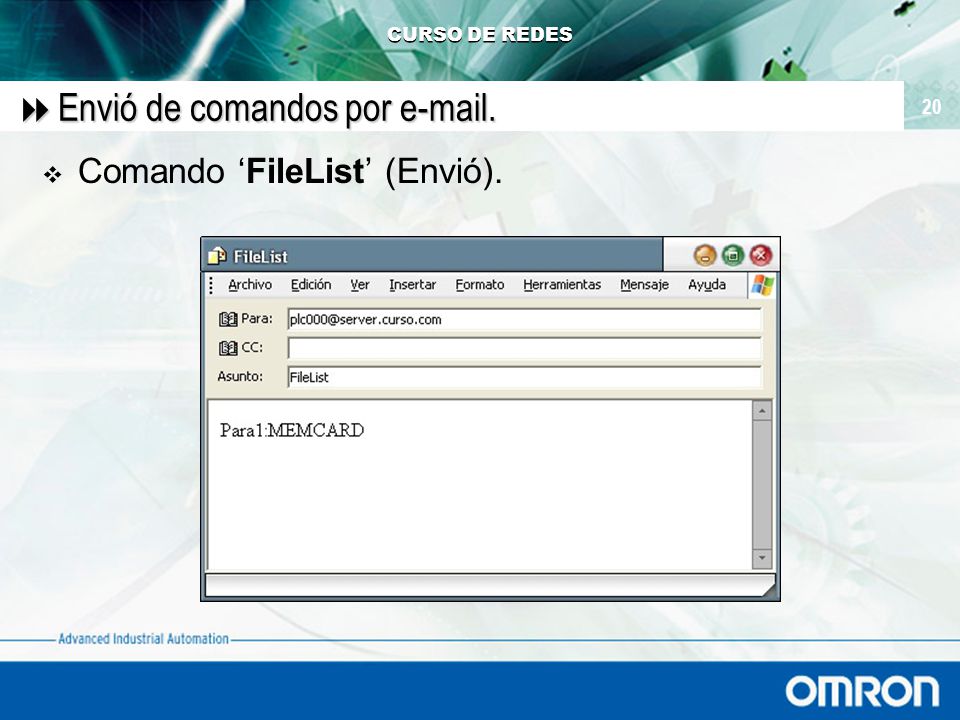

Comando ‘FileList’ (Envió).

21 Envió de comandos por e-mail.

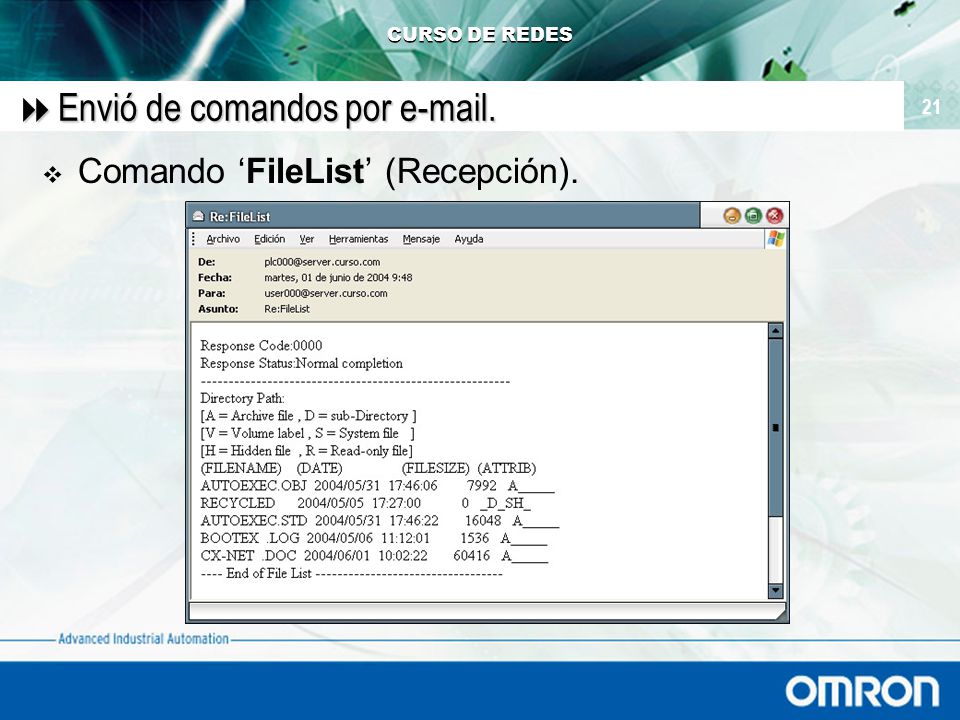

Comando ‘FileList’ (Recepción).

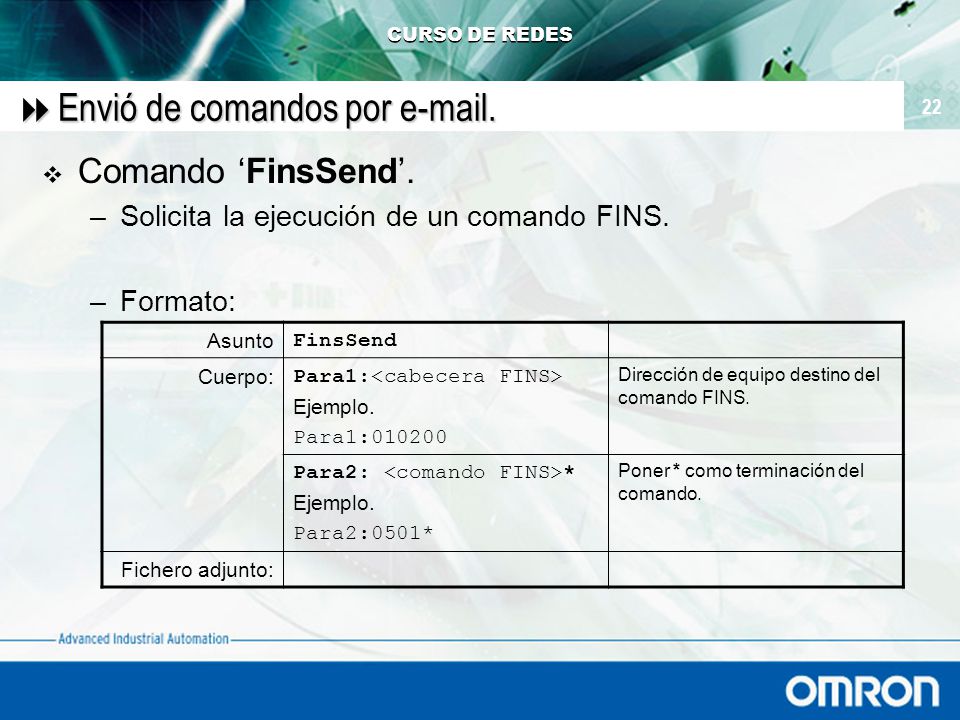

22 Envió de comandos por e-mail.
Comando ‘FinsSend’. Solicita la ejecución de un comando FINS. Formato: Asunto FinsSend Cuerpo: Para1:<cabecera FINS> Ejemplo. Para1:010200 Dirección de equipo destino del comando FINS. Para2: <comando FINS>* Para2:0501* Poner * como terminación del comando. Fichero adjunto:

23 Envió de comandos por e-mail.

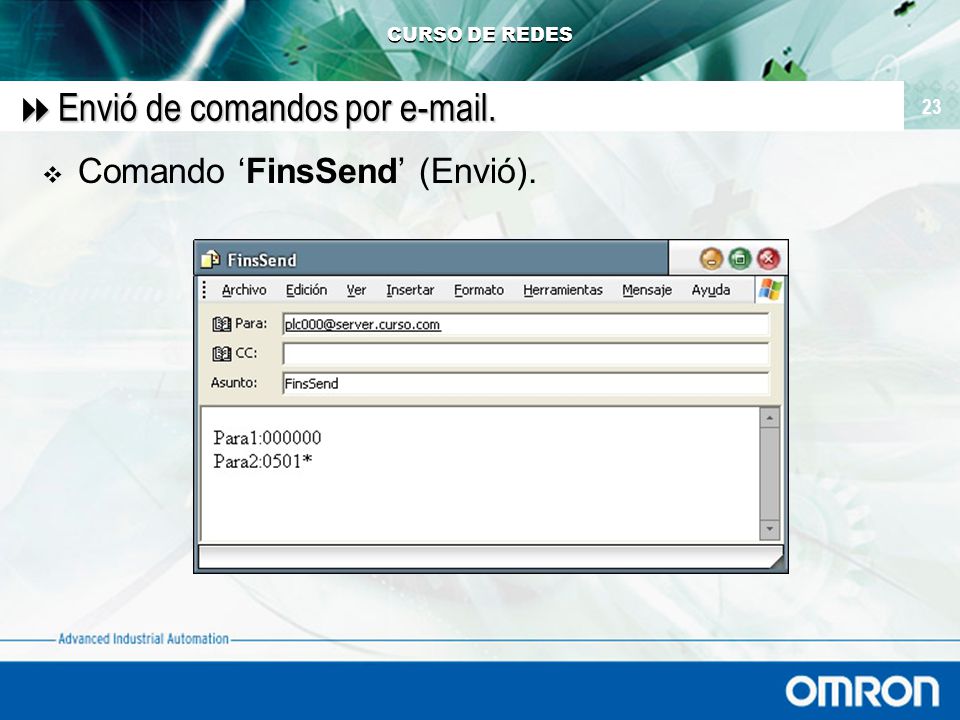

Comando ‘FinsSend’ (Envió).

24 Envió de comandos por e-mail.
Comando ‘FinsSend’ (Recepción).

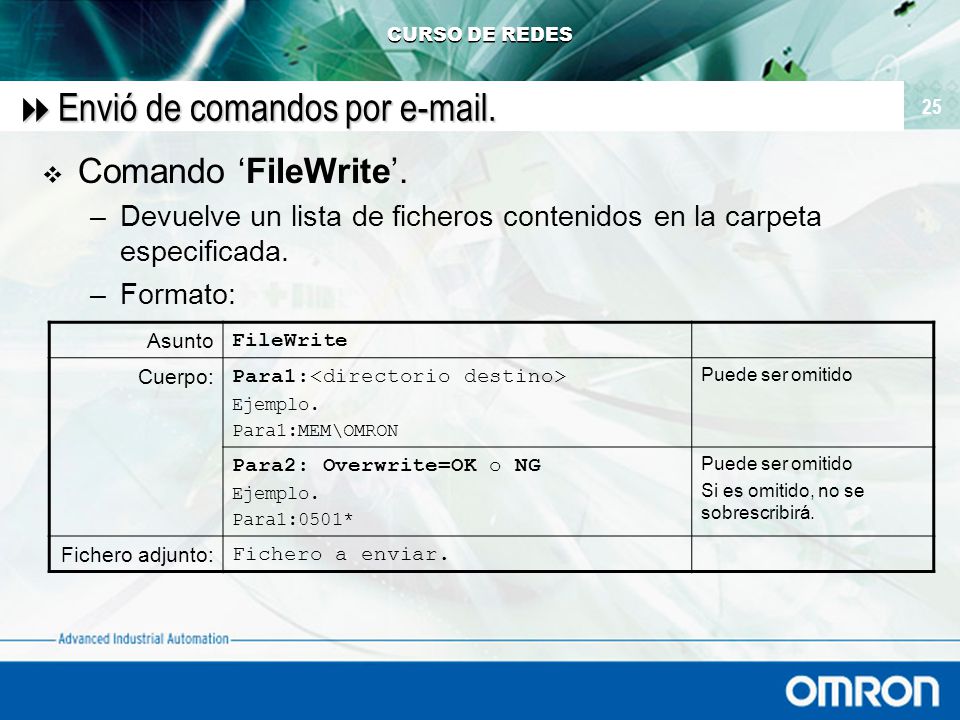

25 Envió de comandos por e-mail.
Comando ‘FileWrite’. Devuelve un lista de ficheros contenidos en la carpeta especificada. Formato: Asunto FileWrite Cuerpo: Para1:<directorio destino> Ejemplo. Para1:MEM\OMRON Puede ser omitido Para2: Overwrite=OK o NG Para1:0501* Si es omitido, no se sobrescribirá. Fichero adjunto: Fichero a enviar.

26 Envió de comandos por e-mail.
Comando ‘FileWrite’ (Envió).

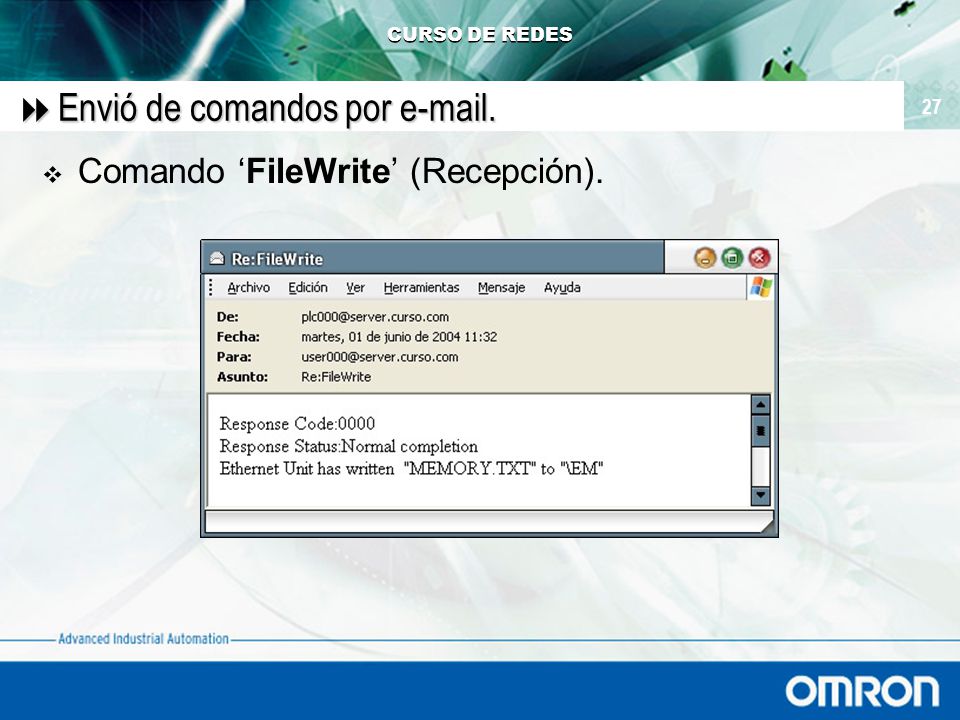

27 Envió de comandos por e-mail.
Comando ‘FileWrite’ (Recepción).

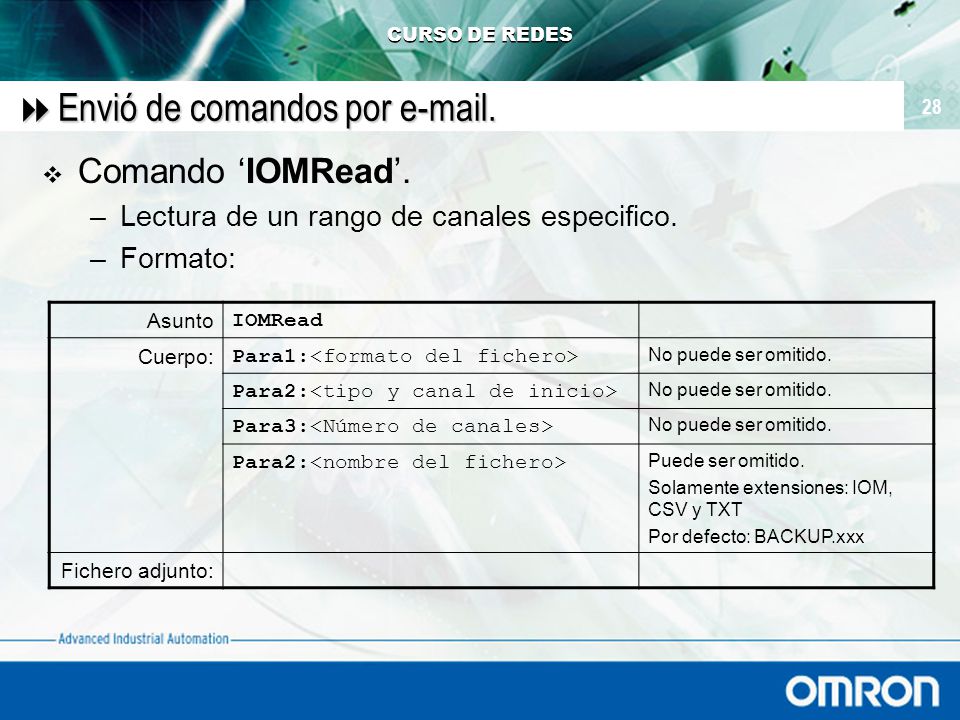

28 Envió de comandos por e-mail.
Comando ‘IOMRead’. Lectura de un rango de canales especifico. Formato: Asunto IOMRead Cuerpo: Para1:<formato del fichero> No puede ser omitido. Para2:<tipo y canal de inicio> Para3:<Número de canales> Para2:<nombre del fichero> Puede ser omitido. Solamente extensiones: IOM, CSV y TXT Por defecto: BACKUP.xxx Fichero adjunto:

29 Envió de comandos por e-mail.
Comando ‘IOMRead’ Formatos de fichero: Para1: dos dígitos. x y Formato Datos Binario (.IOM) 1 Words no delimitados (.TXT) 2 Doble words no delimitados (.TXT) 3 Words delimitados por comas (.CSV) 4 Doble words delimitados por comas (:CSV) 5 Words delimitados por tabuladores (.TXT) 6 Doble words delimitados por tabuladores (.TXT) Salto de línea Sin <CR> 8 Con <CR> cada 10 campos. 9 Con <CR> cada 1 campo. A Con <CR> cada 2 campos. B Con <CR> cada 4 campos. C Con <CR> cada 5 campos. D Con <CR> cada 16 campos.

30 Envió de comandos por e-mail.
Comando ‘IOMRead’ Tipo y canal de inicio: Canal Rango/Formato CIO CH_0 a CH_6143 EM banco 4 E4_0 a E4_32767 W W_0 a W_511 EM banco 5 E5_0 a E5_32767 H H_0 a H_511 EM banco 6 E6_0 a E6_32767 A A_0 a A_447 EM banco 7 E7_0 a E7_32767 Temporizadores T_0 a T_4095 EM banco 8 E8_0 a E8_32767 Contadores C_0 a C_4095 EM banco 9 E9_0 a E9_32767 DM D_0 a D_32767 EM banco 10(A) EA_0 a EA_32767 EM (actual) E_0 a E_32767 EM banco 11(B) EB_0 a EB_32767 EM banco 0 E0_0 a E0_32767 EM banco 12(C) EC_0 a EC_32767 EM banco 1 E1_0 a E1_32767 EM banco 2 E2_0 a E2_32767 EM banco 3 E3_0 a E3_32767

31 Envió de comandos por e-mail.
Comando ‘IOMRead’ (Envió).

32 Envió de comandos por e-mail.

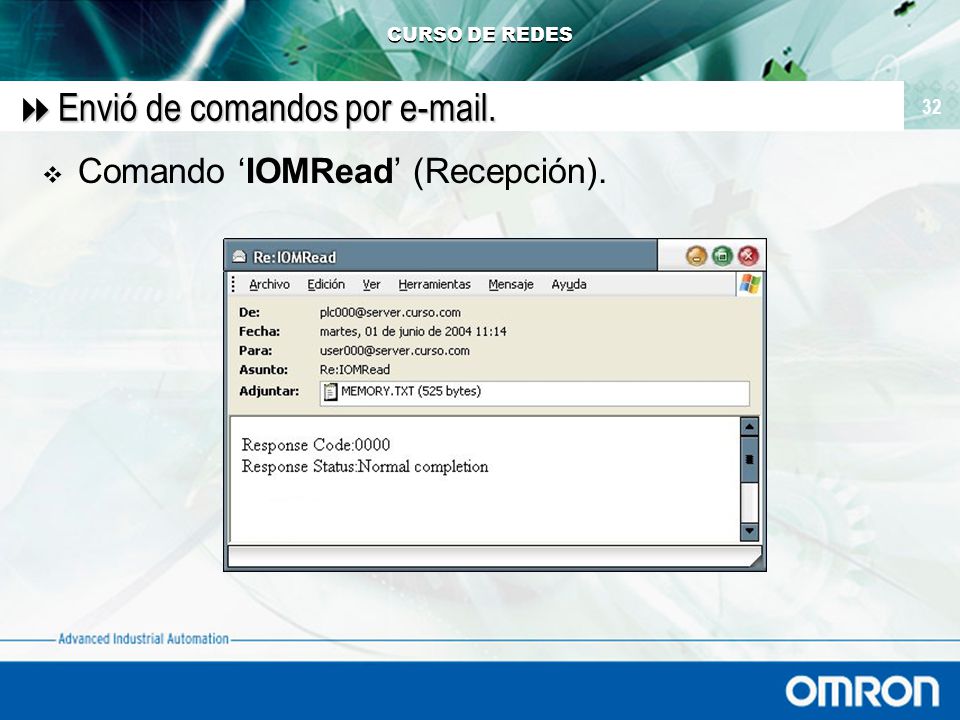

Comando ‘IOMRead’ (Recepción).

33 Envió de comandos por e-mail.

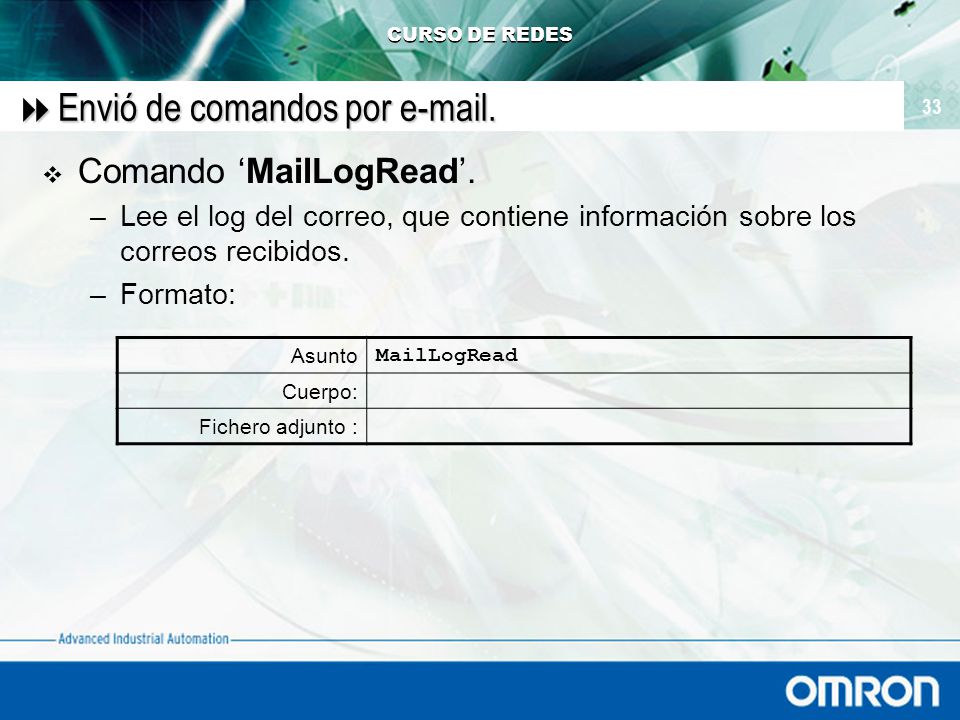

Comando ‘MailLogRead’. Lee el log del correo, que contiene información sobre los correos recibidos. Formato: Asunto MailLogRead Cuerpo: Fichero adjunto :

34 Envió de comandos por e-mail.

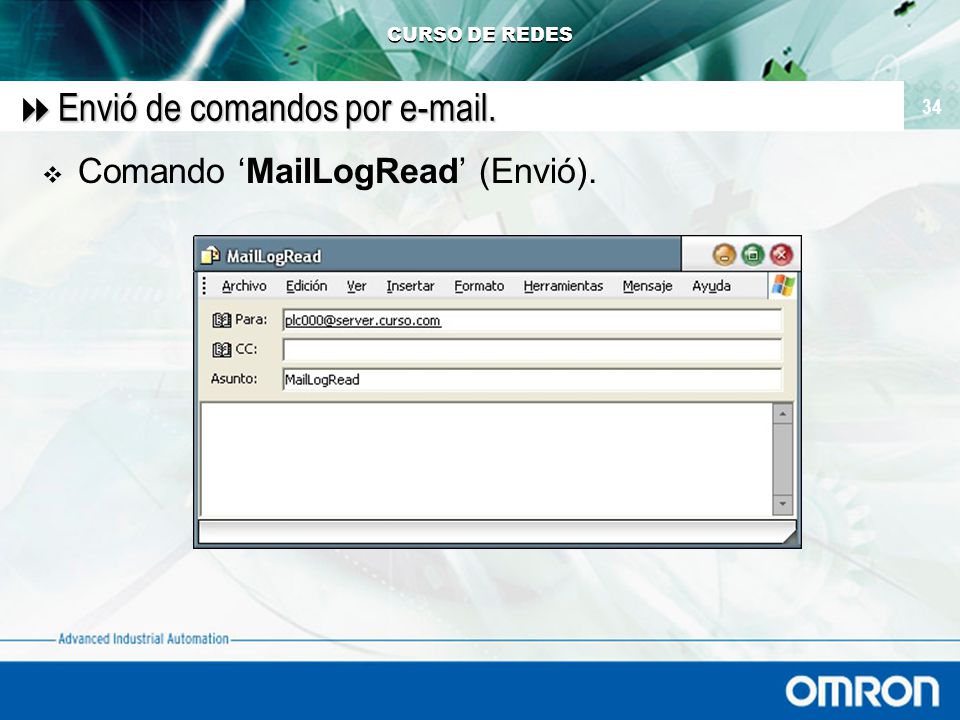

Comando ‘MailLogRead’ (Envió).

35 Envió de comandos por e-mail.

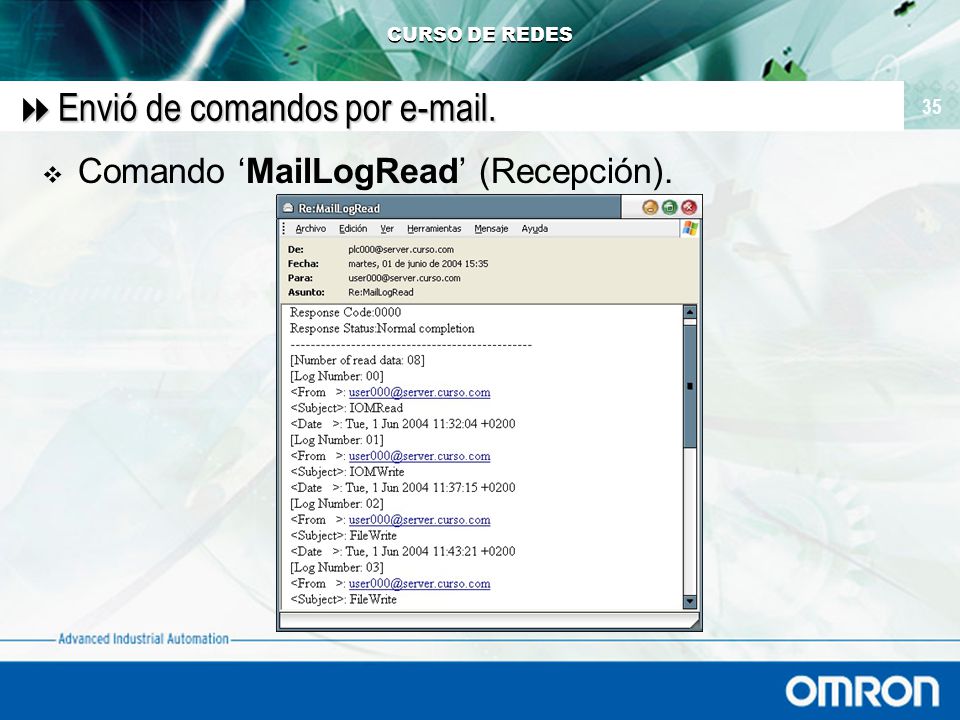

Comando ‘MailLogRead’ (Recepción).

36 Practica 13. Practica 13

37 Practica 13 – Servicio de socket (ETN21).
Contenido. Proceso de comunicaciones TCP. Proceso de comunicaciones UDP. Canales de configuración. Desarrollo de un programa de comunicaciones TCP.

38 Practica 13 – Servicio de socket (ETN21).

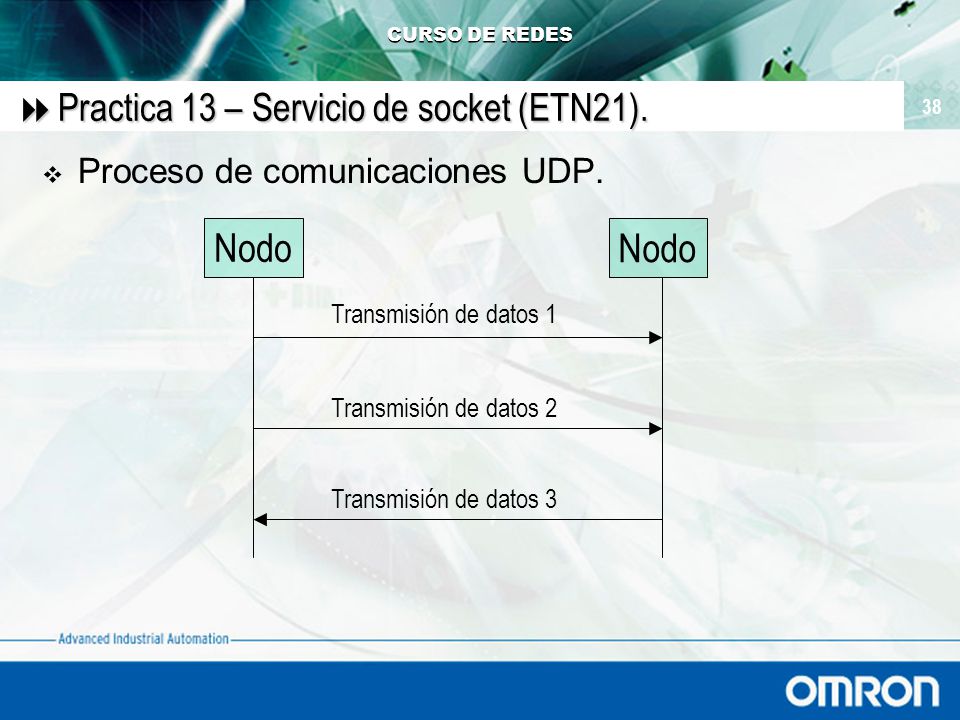

Proceso de comunicaciones UDP. Nodo Nodo Transmisión de datos 1 Transmisión de datos 2 Transmisión de datos 3

39 Practica 13 – Servicio de socket (ETN21).

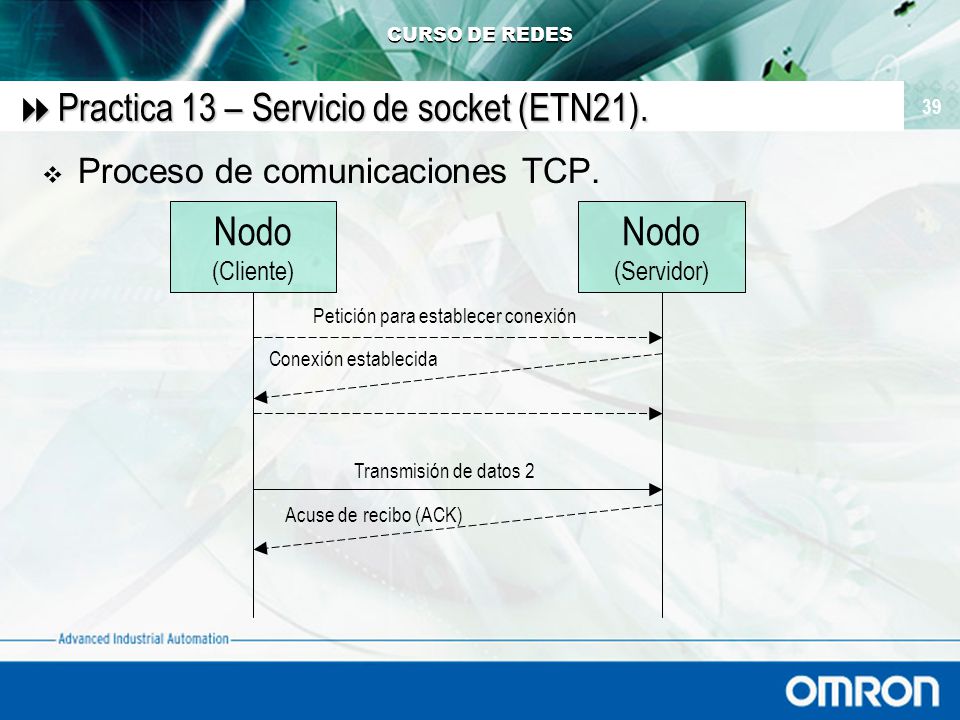

Proceso de comunicaciones TCP. Nodo (Cliente) Nodo (Servidor) Petición para establecer conexión Conexión establecida Transmisión de datos 2 Acuse de recibo (ACK)

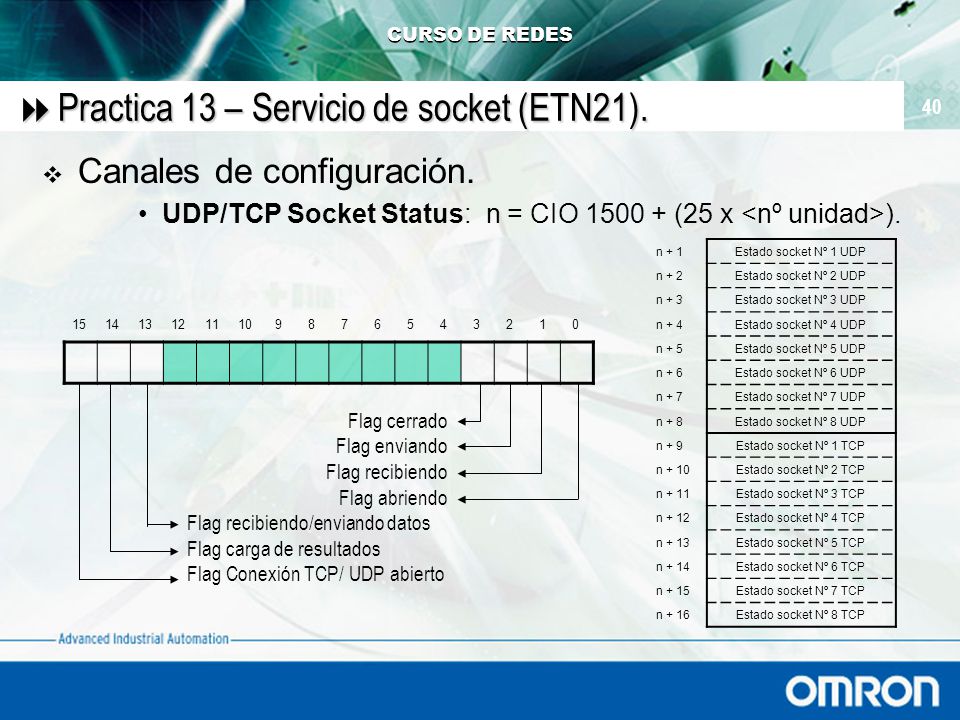

40 Practica 13 – Servicio de socket (ETN21).
Canales de configuración. UDP/TCP Socket Status: n = CIO (25 x <nº unidad>). n + 1 Estado socket Nº 1 UDP n + 2 Estado socket Nº 2 UDP n + 3 Estado socket Nº 3 UDP n + 4 Estado socket Nº 4 UDP n + 5 Estado socket Nº 5 UDP n + 6 Estado socket Nº 6 UDP n + 7 Estado socket Nº 7 UDP n + 8 Estado socket Nº 8 UDP n + 9 Estado socket Nº 1 TCP n + 10 Estado socket Nº 2 TCP n + 11 Estado socket Nº 3 TCP n + 12 Estado socket Nº 4 TCP n + 13 Estado socket Nº 5 TCP n + 14 Estado socket Nº 6 TCP n + 15 Estado socket Nº 7 TCP n + 16 Estado socket Nº 8 TCP 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 Flag cerrado Flag enviando Flag recibiendo Flag abriendo Flag recibiendo/enviando datos Flag carga de resultados Flag Conexión TCP/ UDP abierto

41 Practica 13 – Servicio de socket (ETN21).

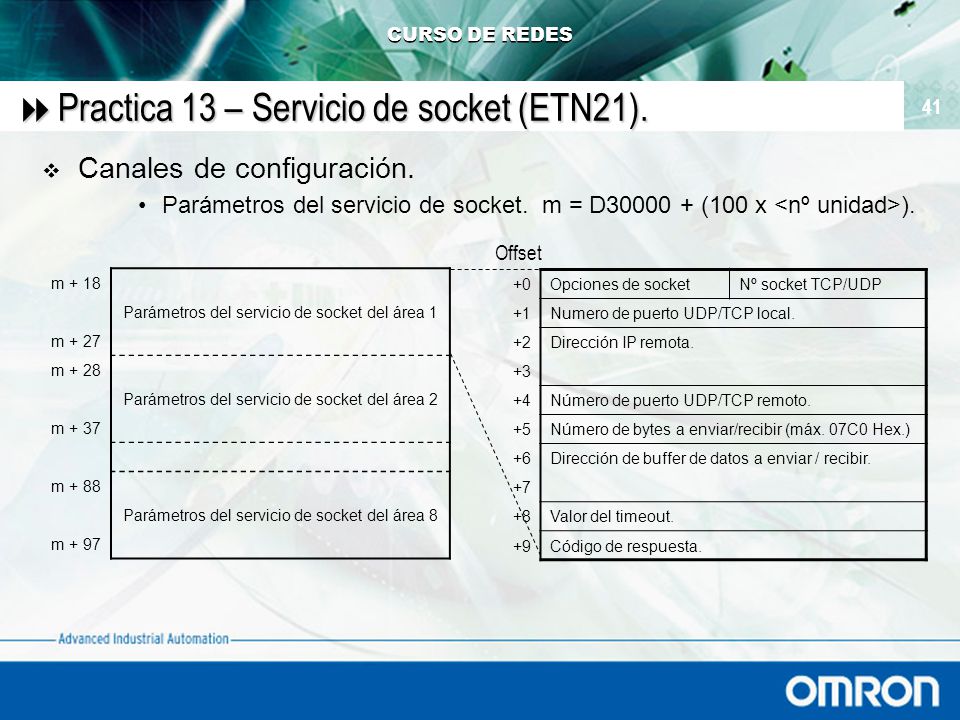

Canales de configuración. Parámetros del servicio de socket. m = D (100 x <nº unidad>). Offset m + 18 Parámetros del servicio de socket del área 1 m + 27 m + 28 Parámetros del servicio de socket del área 2 m + 37 m + 88 Parámetros del servicio de socket del área 8 m + 97 +0 Opciones de socket Nº socket TCP/UDP +1 Numero de puerto UDP/TCP local. +2 Dirección IP remota. +3 +4 Número de puerto UDP/TCP remoto. +5 Número de bytes a enviar/recibir (máx. 07C0 Hex.) +6 Dirección de buffer de datos a enviar / recibir. +7 +8 Valor del timeout. +9 Código de respuesta.

42 Practica 13 – Servicio de socket (ETN21).

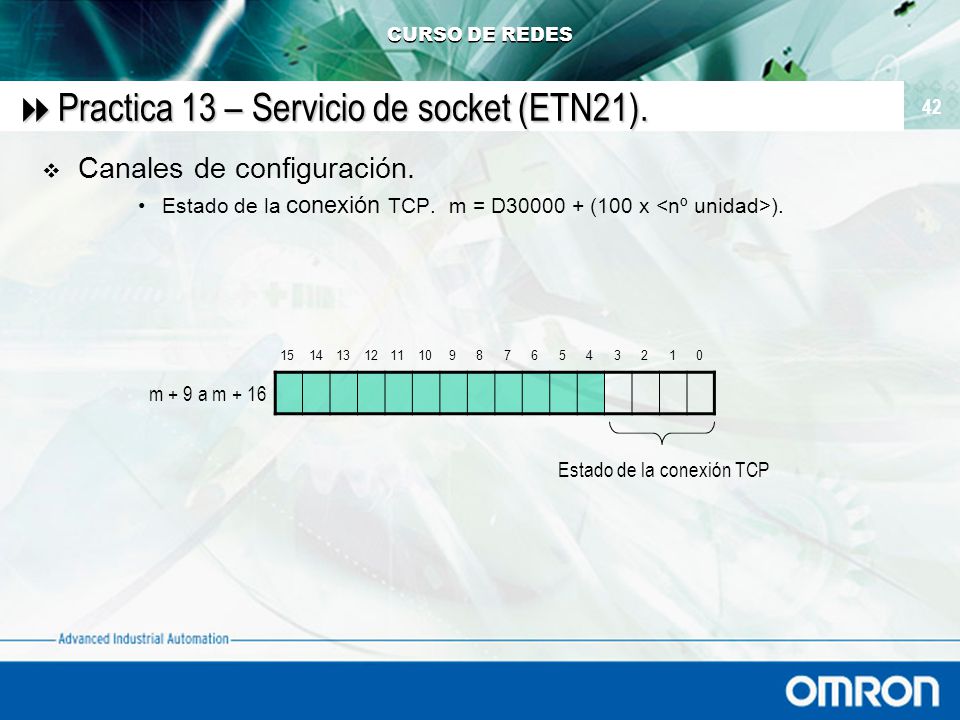

Canales de configuración. Estado de la conexión TCP. m = D (100 x <nº unidad>). 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 m + 9 a m + 16 Estado de la conexión TCP

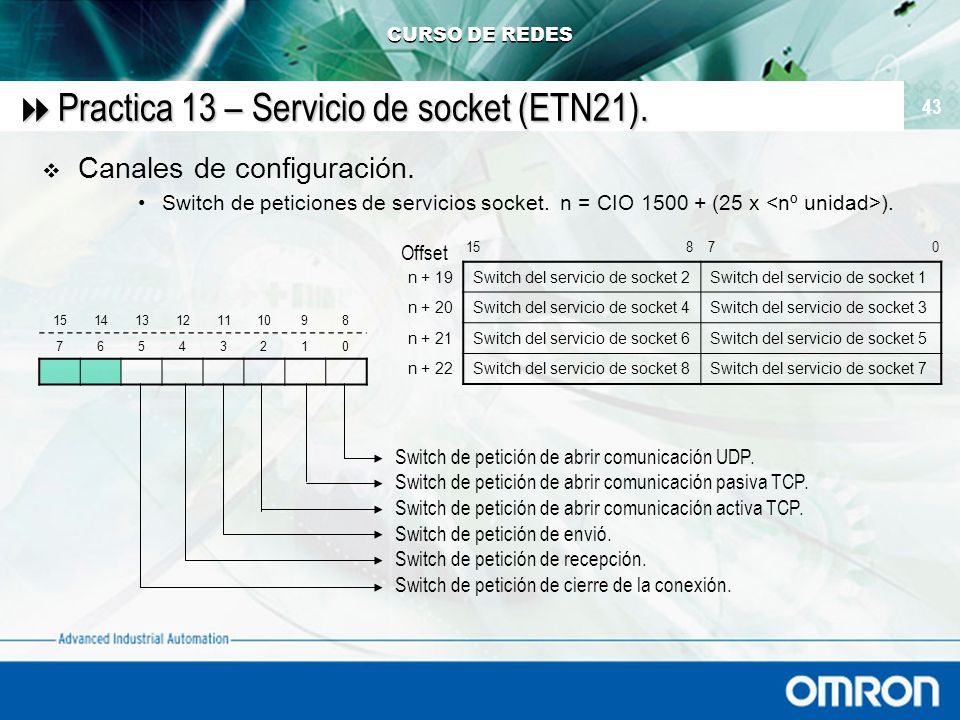

43 Practica 13 – Servicio de socket (ETN21).
Canales de configuración. Switch de peticiones de servicios socket. n = CIO (25 x <nº unidad>). Offset n + 19 Switch del servicio de socket 2 Switch del servicio de socket 1 n + 20 Switch del servicio de socket 4 Switch del servicio de socket 3 n + 21 Switch del servicio de socket 6 Switch del servicio de socket 5 n + 22 Switch del servicio de socket 8 Switch del servicio de socket 7 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 Switch de petición de abrir comunicación UDP. Switch de petición de abrir comunicación pasiva TCP. Switch de petición de abrir comunicación activa TCP. Switch de petición de envió. Switch de petición de recepción. Switch de petición de cierre de la conexión.

44 Practica 13 – Servicio de socket (ETN21).
Desarrollo de programa de comunicaciones TCP. Cargar en el autómata el programa del CR-ROM: ‘Comunicaciones TCP.cxp’.

45 Practica 13 – Servicio de socket (ETN21).
Desarrollo de programa de comunicaciones TCP. Área de DM: D0000 a D0049: Buffer de datos a enviar. D0100 a D0149: Buffer de datos a recibir. Área de CIO: 15 a 4 3 2 1 CIO 0000 - Bit de recibir TCP Bit de enviar TCP Bit cerrar conexión TCP Bit abrir conexión TCP CIO 0001 Flag error recepción. Flag error enviar. Flag error en cierre. Flag error abriendo. CIO 0002 Flag recibiendo. Flag enviando. Flag cerrando. Flag abriendo.

46 Practica 14. Practica 14

47 Practica 14 – Sincronización de hora (SNTP).
Contenido. Configuración de modulo ETN21.

48 Practica 14 – Sincronización de hora (SNTP).
Configuración ETN21. Activar el servicio de sincronización. Hora de sincronización. Dirección IP del servidor de SNTP ( ). Ajuste horario según zona horaria.

49 Practicas
