INSTITUTO TECNOLOGICO SUPERIOR. DE TACAMBARO FLUJO DE FLUIDOS PROF

Presentación del tema: "INSTITUTO TECNOLOGICO SUPERIOR. DE TACAMBARO FLUJO DE FLUIDOS PROF"— Transcripción de la presentación:

1 INSTITUTO TECNOLOGICO SUPERIOR. DE TACAMBARO FLUJO DE FLUIDOS PROF
INSTITUTO TECNOLOGICO SUPERIOR DE TACAMBARO FLUJO DE FLUIDOS PROF. URIEL OLIVARES MOLINA SEDIMENTACION Y CENTRIFUGACION Equipo 4 José Antonio Martínez Villalobos José Manuel Gallegos García Daniela Alejandra Gonzales Ayala Guadalupe Cruz Cortes

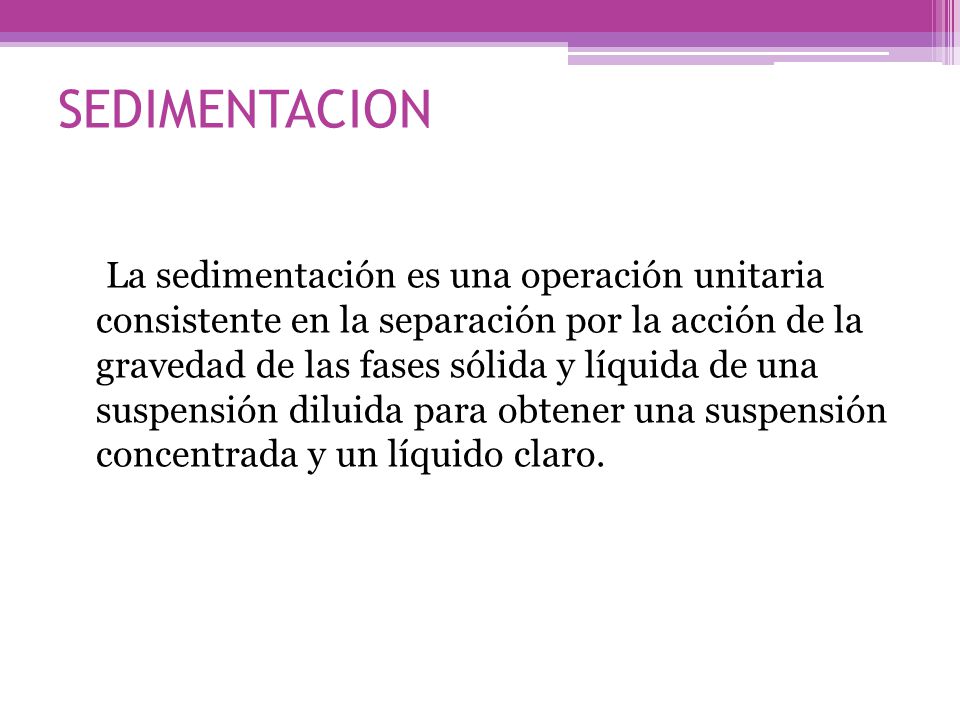

2 SEDIMENTACION La sedimentación es una operación unitaria consistente en la separación por la acción de la gravedad de las fases sólida y líquida de una suspensión diluida para obtener una suspensión concentrada y un líquido claro.

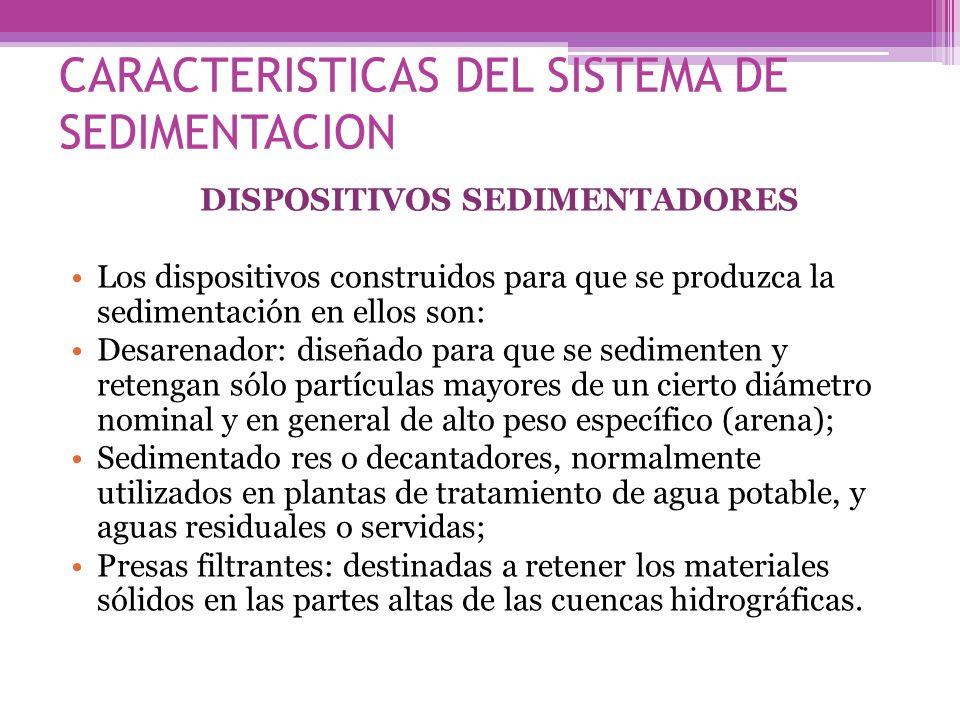

3 CARACTERISTICAS DEL SISTEMA DE SEDIMENTACION
DISPOSITIVOS SEDIMENTADORES Los dispositivos construidos para que se produzca la sedimentación en ellos son: Desarenador: diseñado para que se sedimenten y retengan sólo partículas mayores de un cierto diámetro nominal y en general de alto peso específico (arena); Sedimentado res o decantadores, normalmente utilizados en plantas de tratamiento de agua potable, y aguas residuales o servidas; Presas filtrantes: destinadas a retener los materiales sólidos en las partes altas de las cuencas hidrográficas.

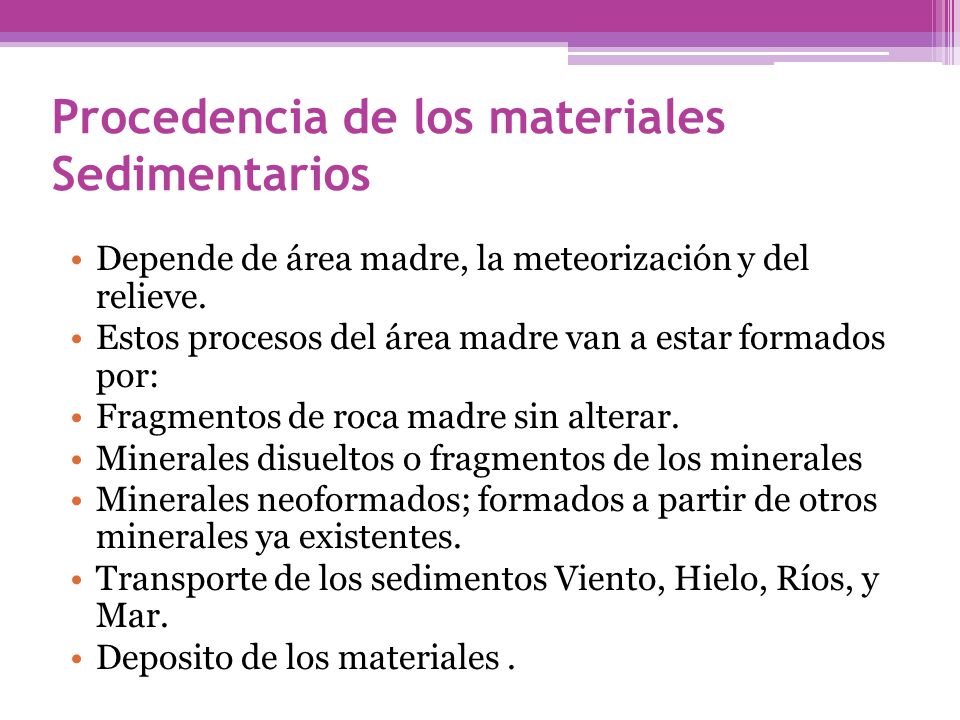

4 Procedencia de los materiales Sedimentarios
Depende de área madre, la meteorización y del relieve. Estos procesos del área madre van a estar formados por: Fragmentos de roca madre sin alterar. Minerales disueltos o fragmentos de los minerales Minerales neoformados; formados a partir de otros minerales ya existentes. Transporte de los sedimentos Viento, Hielo, Ríos, y Mar. Deposito de los materiales .

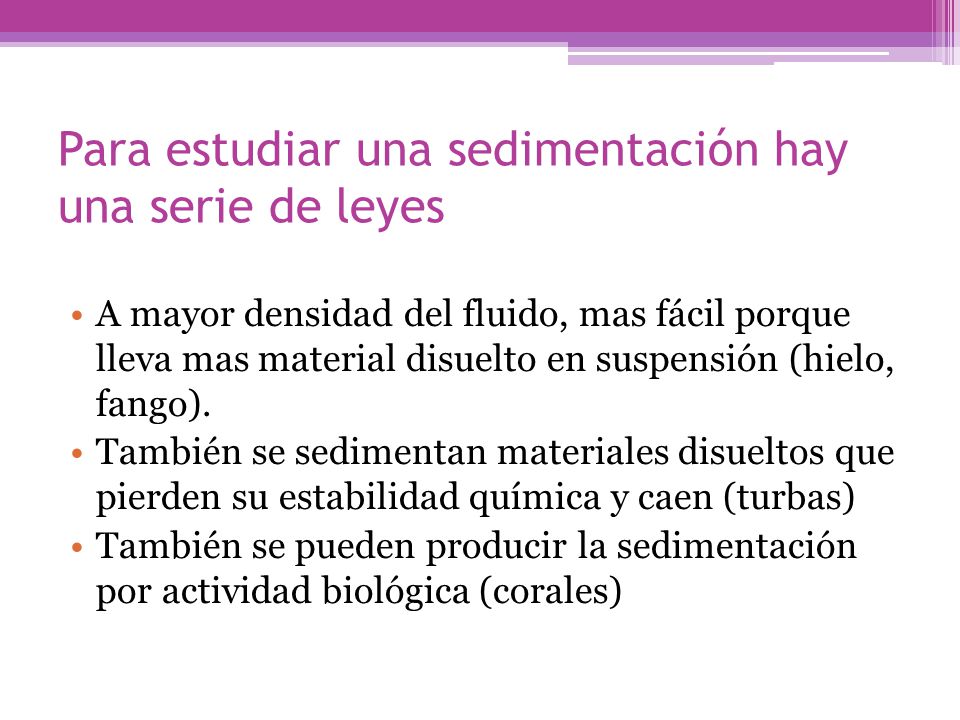

5 Para estudiar una sedimentación hay una serie de leyes
A mayor densidad del fluido, mas fácil porque lleva mas material disuelto en suspensión (hielo, fango). También se sedimentan materiales disueltos que pierden su estabilidad química y caen (turbas) También se pueden producir la sedimentación por actividad biológica (corales)

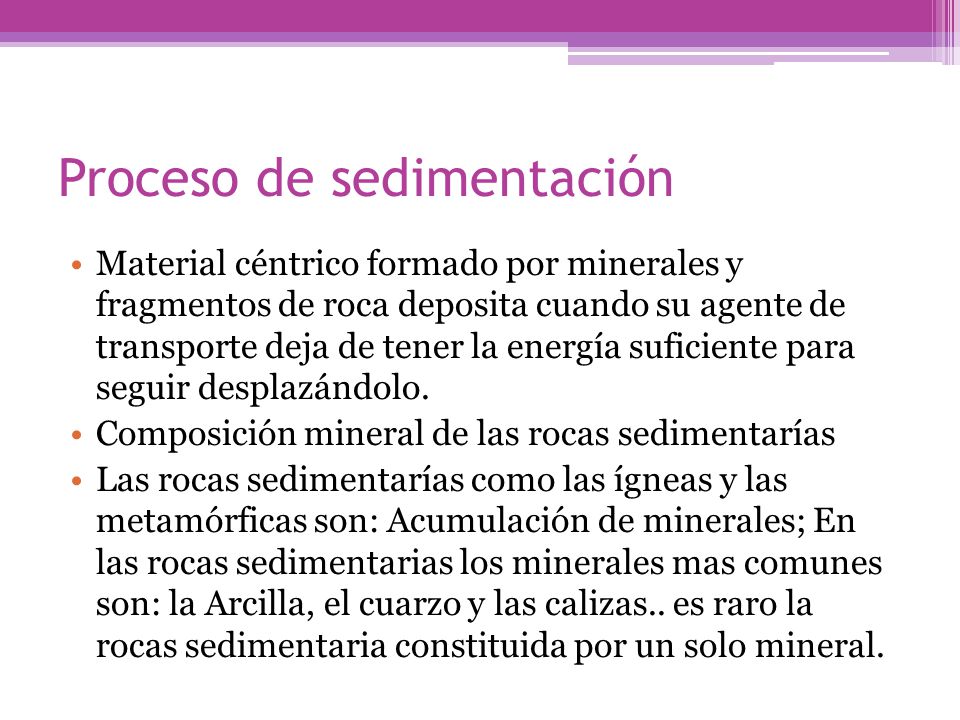

6 Proceso de sedimentación
Material céntrico formado por minerales y fragmentos de roca deposita cuando su agente de transporte deja de tener la energía suficiente para seguir desplazándolo. Composición mineral de las rocas sedimentarías Las rocas sedimentarías como las ígneas y las metamórficas son: Acumulación de minerales; En las rocas sedimentarias los minerales mas comunes son: la Arcilla, el cuarzo y las calizas.. es raro la rocas sedimentaria constituida por un solo mineral.

7 Textura : Es el aspecto físico general de una roca al tamaño y forma.
Transporte de los sedimentos: El transporte produce una selección de los materiales (tamaños iguales). El grado de redondeamiento de los clastos es producido por el trasporte. El transporte provoca en las calizas un redondeamiento rápido para alcanzar el mismo redondeamiento en otros materiales con mucho cuarzo hace falta mas transporte.

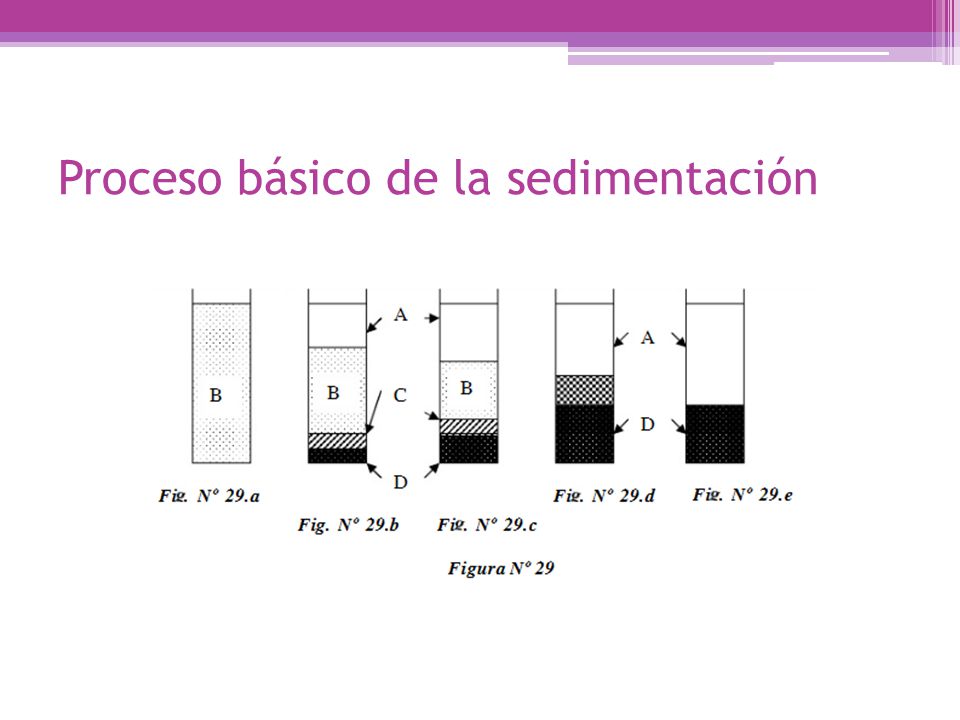

8 Proceso básico de la sedimentación

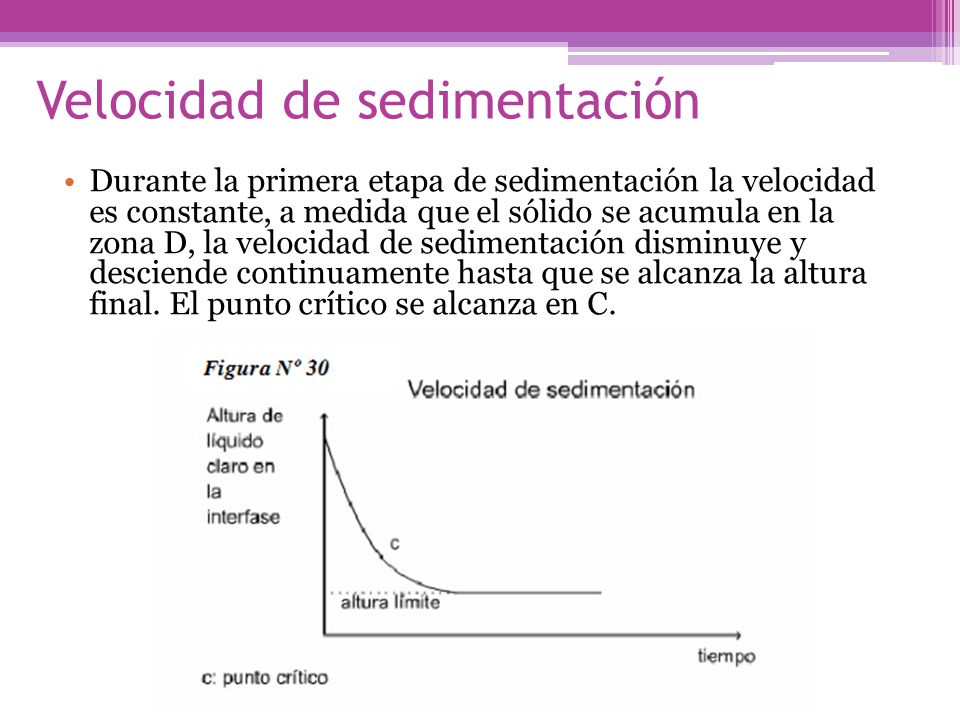

9 Velocidad de sedimentación
Durante la primera etapa de sedimentación la velocidad es constante, a medida que el sólido se acumula en la zona D, la velocidad de sedimentación disminuye y desciende continuamente hasta que se alcanza la altura final. El punto crítico se alcanza en C.

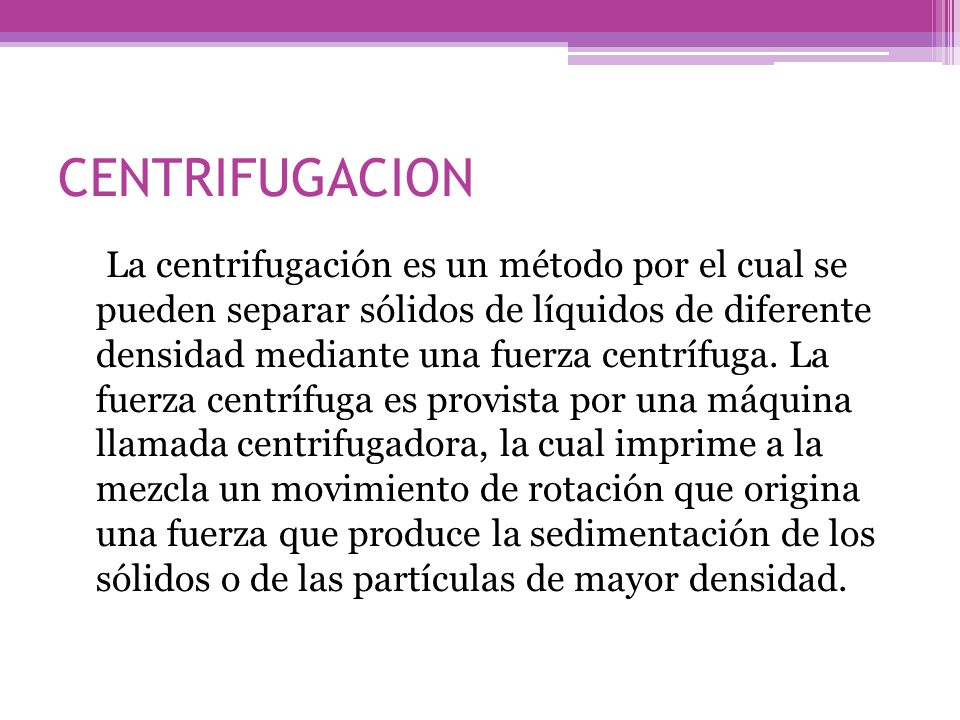

10 CENTRIFUGACION La centrifugación es un método por el cual se pueden separar sólidos de líquidos de diferente densidad mediante una fuerza centrífuga. La fuerza centrífuga es provista por una máquina llamada centrifugadora, la cual imprime a la mezcla un movimiento de rotación que origina una fuerza que produce la sedimentación de los sólidos o de las partículas de mayor densidad.

11 Los componentes más densos de la mezcla se desplazan fuera del eje de rotación de la centrífuga, mientras que los componentes menos densos de la mezcla se desplazan hacia el eje de rotación. De esta manera los químicos y biólogos pueden aumentar la fuerza de gravedad efectiva en un tubo de ensayo para producir una precipitación del sedimento en la base del tubo de ensayo de manera más rápida y completa.

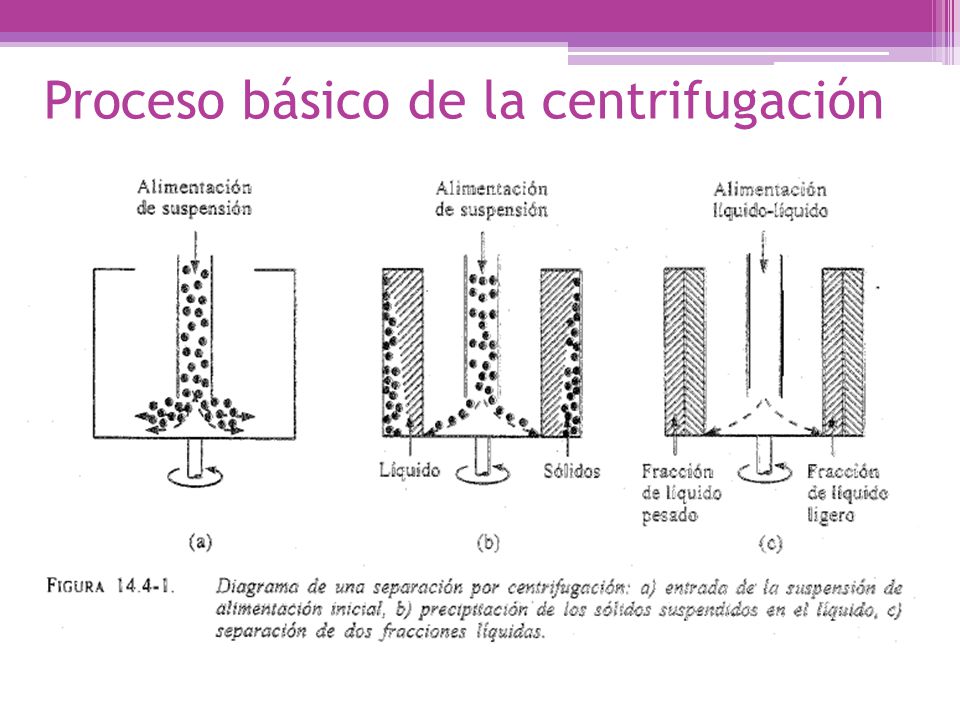

12 Proceso básico de la centrifugación

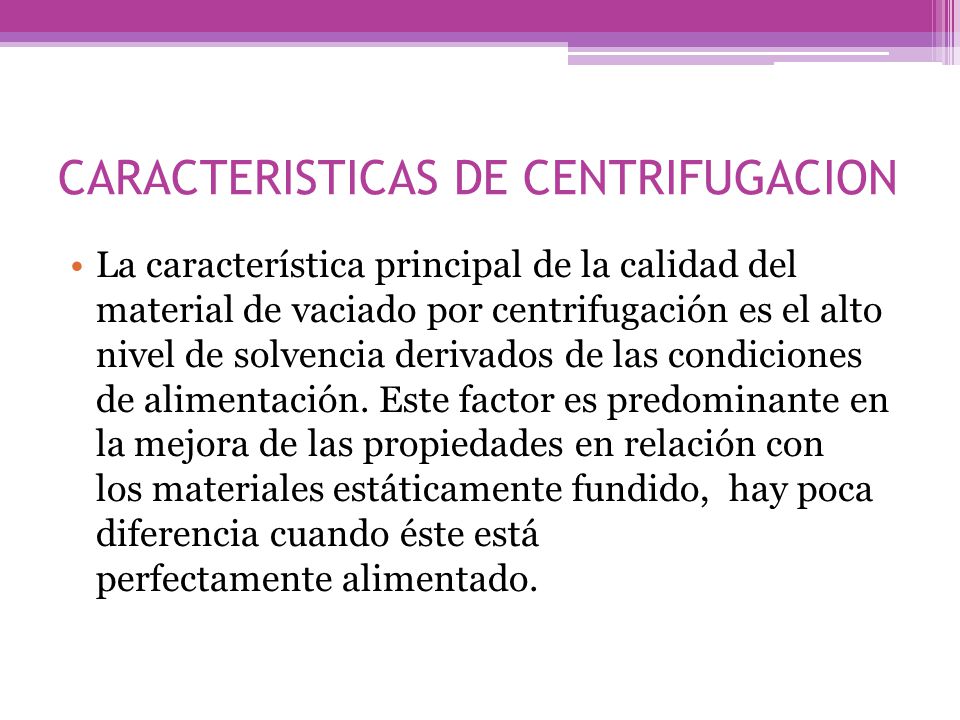

13 CARACTERISTICAS DE CENTRIFUGACION
La característica principal de la calidad del material de vaciado por centrifugación es el alto nivel de solvencia derivados de las condiciones de alimentación. Este factor es predominante en la mejora de las propiedades en relación con los materiales estáticamente fundido,  hay poca diferencia cuando éste está perfectamente alimentado.

14 La contribución más importante es el refinamiento por el enfriamiento rápido de moldes de metal, pero otros factores incluyen la alteración física en el líquido vertido o colado en una rotación y la capacidad para lograr el flujo de metal satisfactoriamente a temperaturas más bajas el colado, que sería necesario en ausencia de presión centrífuga.

15  La macro-estructura está sujeta a influencias similares a las que rigen la estructura estática de piezas de fundición, los factores más importantes es la constitución de aleación, los gradientes de temperatura y enfriamiento inducido por las propiedades térmicas del metal y el molde, y las condiciones para la cristalización independiente, en este caso, además, afectados por el movimiento de la pieza.

16  El factor adicional en el caso de la fundición centrífuga es el movimiento relativo del líquido por el deslizamiento durante la aceleración a la velocidad del molde.

17 Objetivo de la centrifugación es separar partículas de diferentes características. Para ello, se aplica un fuerte campo centrífugo, con lo cuyas partículas tenderán a desplazarse a través del medio en el que se encuentren con la aceleración G. G=velocidad angular**2 por radio de giro. Otra formula es G=velocidad angular + radio

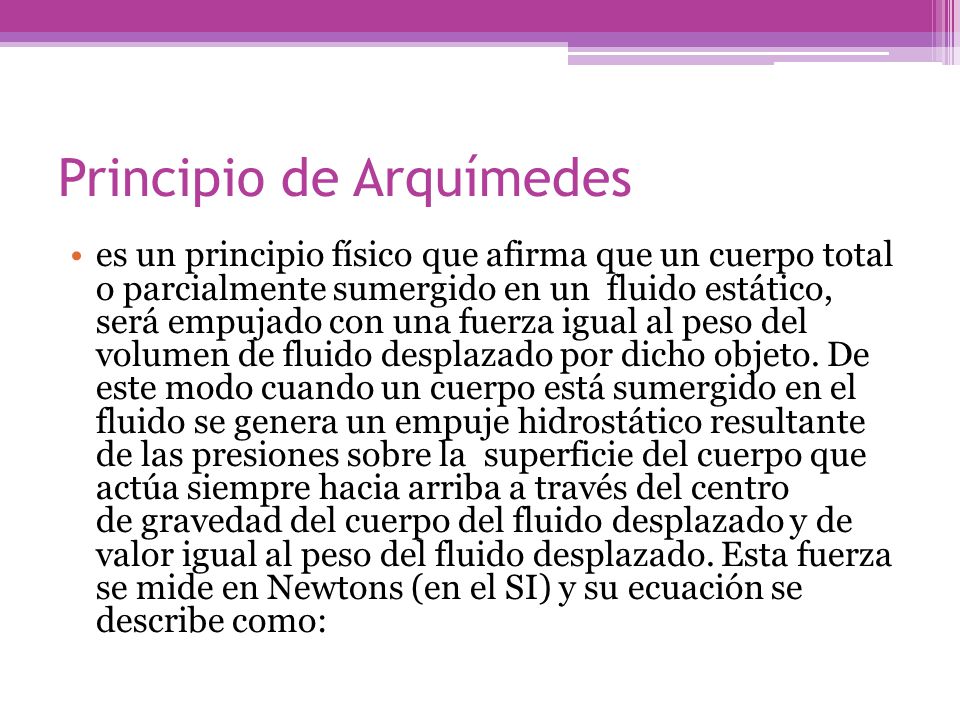

18 Principio de Arquímedes
es un principio físico que afirma que un cuerpo total o parcialmente sumergido en un fluido estático, será empujado con una fuerza igual al peso del volumen de fluido desplazado por dicho objeto. De este modo cuando un cuerpo está sumergido en el fluido se genera un empuje hidrostático resultante de las presiones sobre la superficie del cuerpo que actúa siempre hacia arriba a través del centro de gravedad del cuerpo del fluido desplazado y de valor igual al peso del fluido desplazado. Esta fuerza se mide en Newtons (en el SI) y su ecuación se describe como:

19 Fy= E-mg=(pf-ps)Vg Donde ρf  y ρs son respectivamente la densidad del fluido y del sólido sumergido; V el volumen del cuerpo sumergido; y g la aceleración de la gravedad.

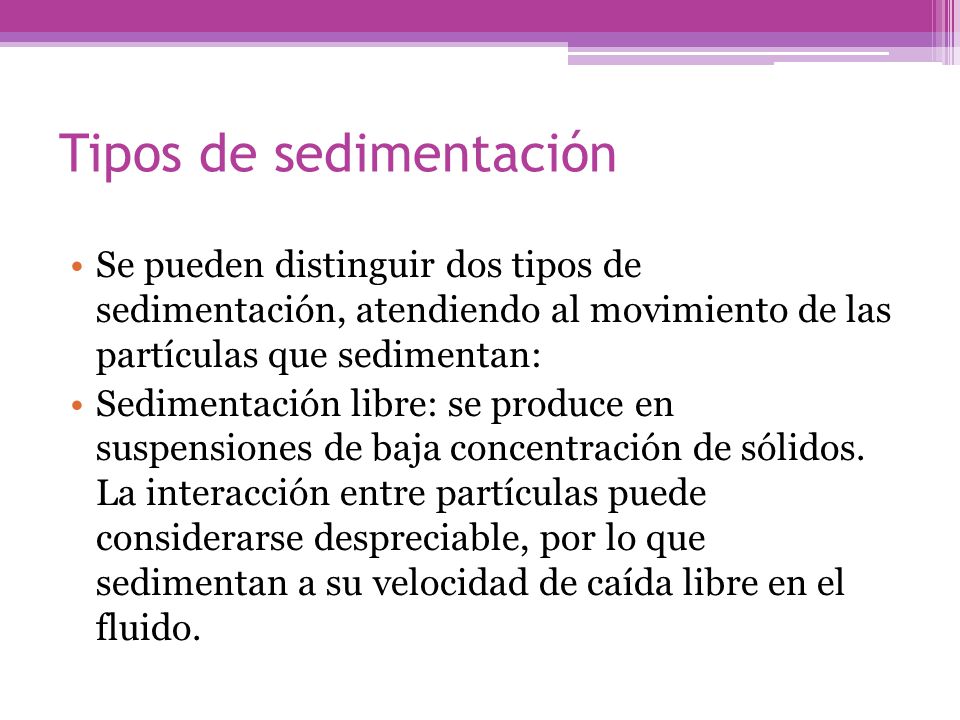

20 Tipos de sedimentación
Se pueden distinguir dos tipos de sedimentación, atendiendo al movimiento de las partículas que sedimentan: Sedimentación libre: se produce en suspensiones de baja concentración de sólidos. La interacción entre partículas puede considerarse despreciable, por lo que sedimentan a su velocidad de caída libre en el fluido.

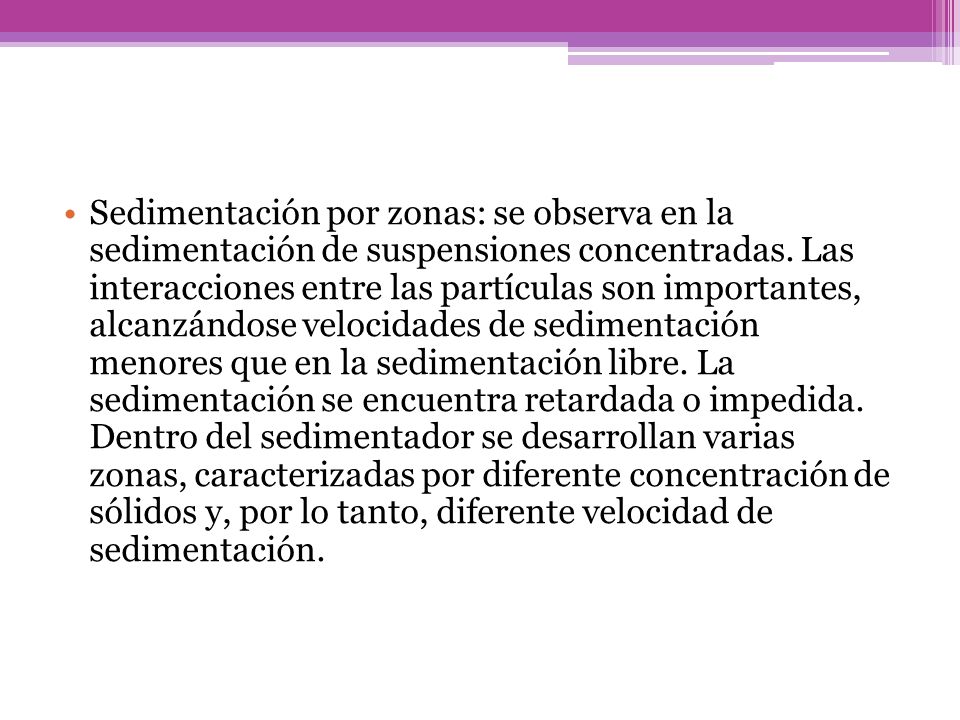

21 Sedimentación por zonas: se observa en la sedimentación de suspensiones concentradas. Las interacciones entre las partículas son importantes, alcanzándose velocidades de sedimentación menores que en la sedimentación libre. La sedimentación se encuentra retardada o impedida. Dentro del sedimentador se desarrollan varias zonas, caracterizadas por diferente concentración de sólidos y, por lo tanto, diferente velocidad de sedimentación.

22 Dependiendo de cómo se realice la operación, la sedimentación puede clasificarse en los siguientes tipos: Sedimentación intermitente: el flujo volumétrico total de materia fuera del sistema es nulo, transcurre en régimen no estacionario. Este tipo de sedimentación es la que tiene lugar en una probeta de laboratorio, donde la suspensión se deja reposar. Sedimentación continua: la suspensión diluida se alimenta continuamente y se separa en un líquido claro y una segunda suspensión de mayor concentración. Transcurre en régimen estacionario.

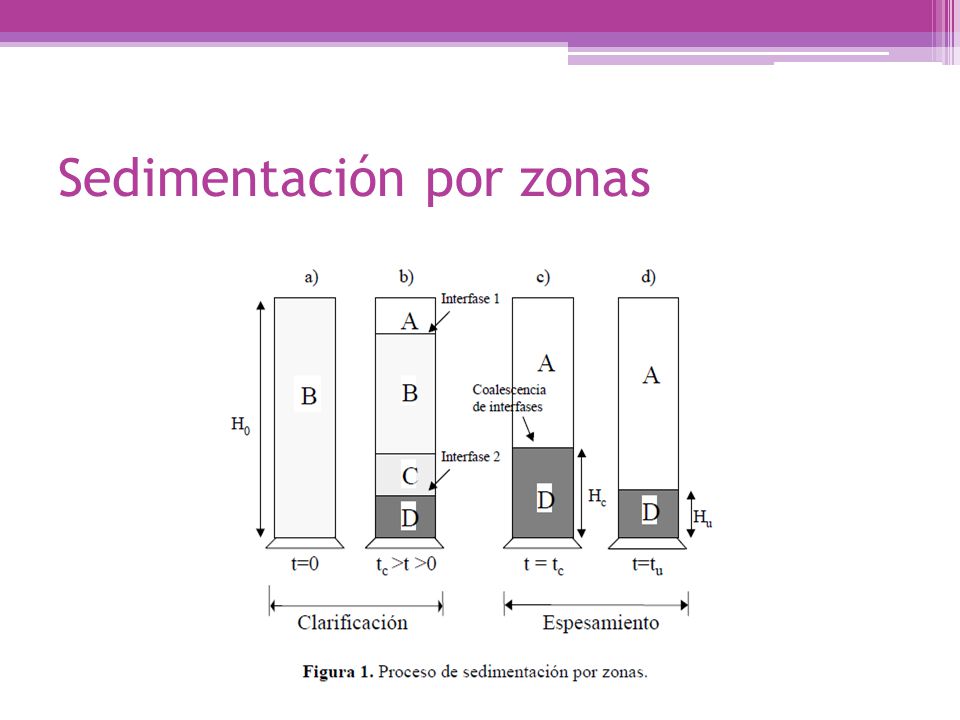

23 Sedimentación por zonas

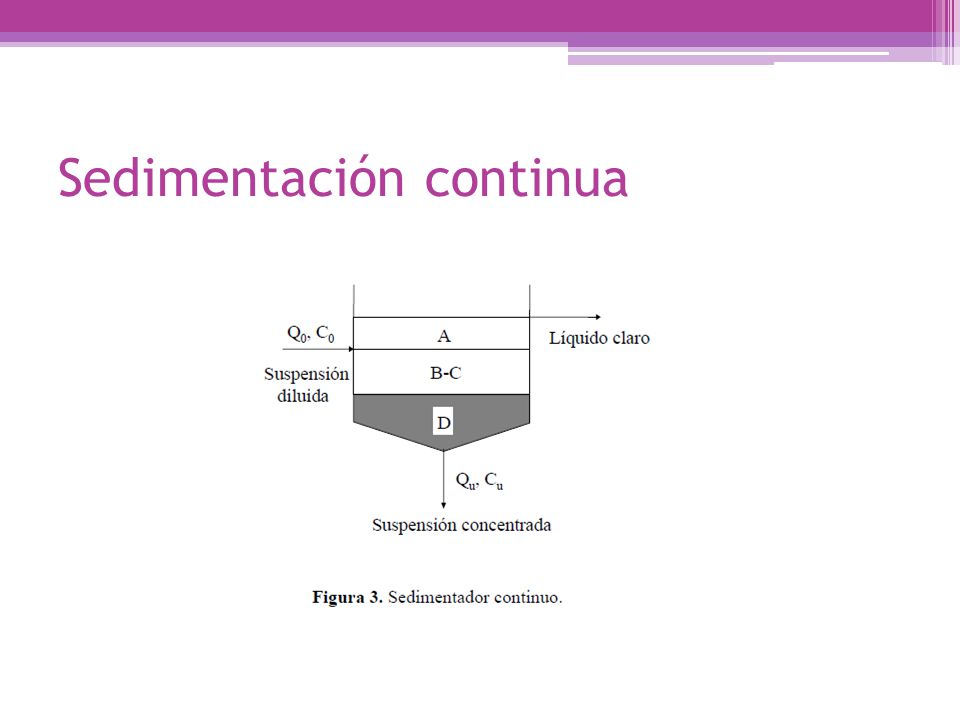

24 Sedimentación continua

25 Equipos de sedimentación
Tanque simple de precipitación por gravedad. Es un precipitado por gravedad para la separación de una fase liquida dispersa en otra fase. La velocidad en sentido horizontal hacia la derecha debe ser bastante lenta como para permitir que las gotas mas pequeñas se eleven desde el fondo hasta la interfaz o desde la parte superior hacia abajo, para llegar a la interfaz y experimentar coalescencia.

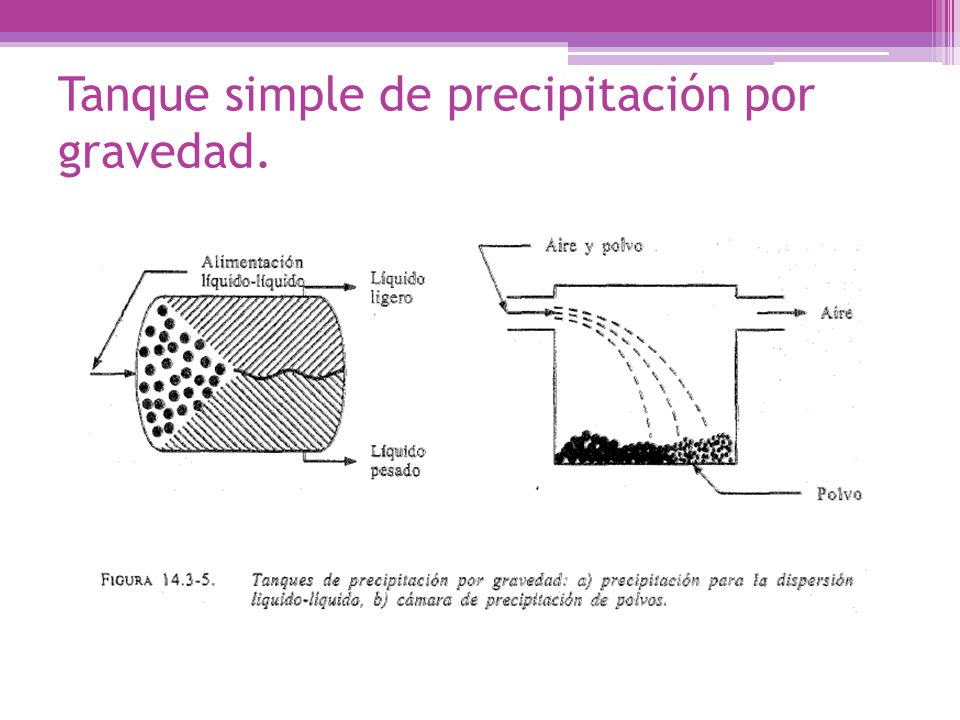

26 Tanque simple de precipitación por gravedad.

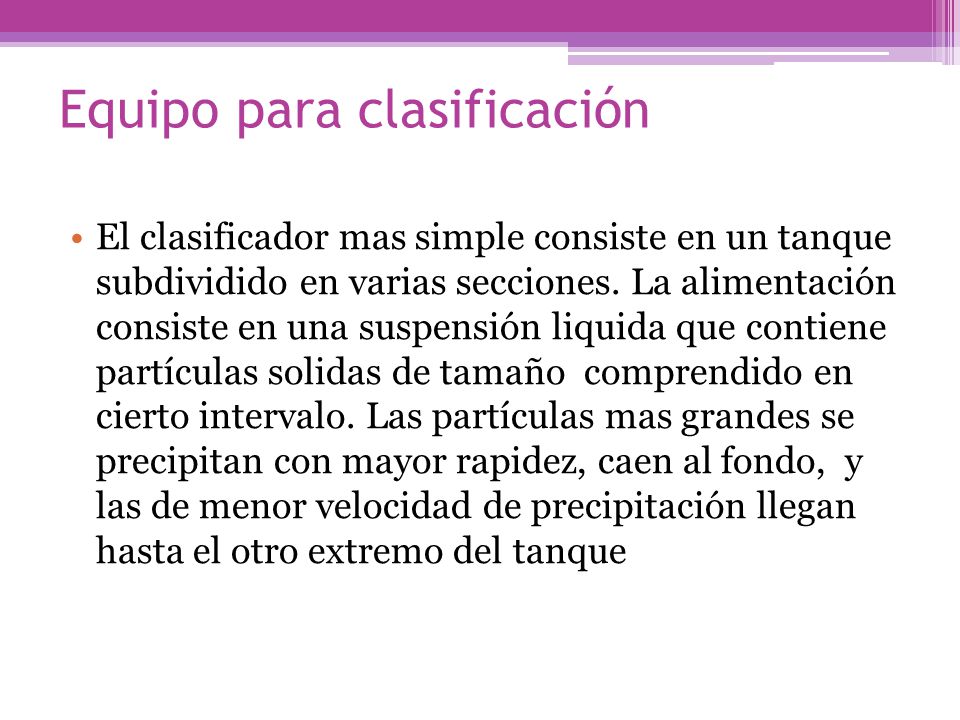

27 Equipo para clasificación
El clasificador mas simple consiste en un tanque subdividido en varias secciones. La alimentación consiste en una suspensión liquida que contiene partículas solidas de tamaño comprendido en cierto intervalo. Las partículas mas grandes se precipitan con mayor rapidez, caen al fondo, y las de menor velocidad de precipitación llegan hasta el otro extremo del tanque

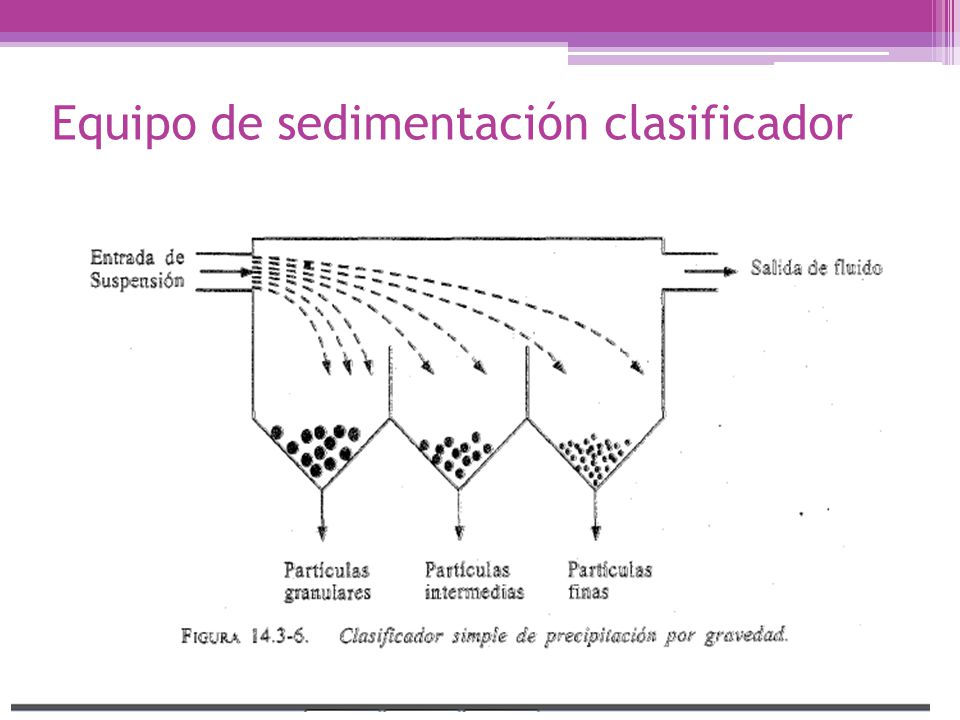

28 Equipo de sedimentación clasificador

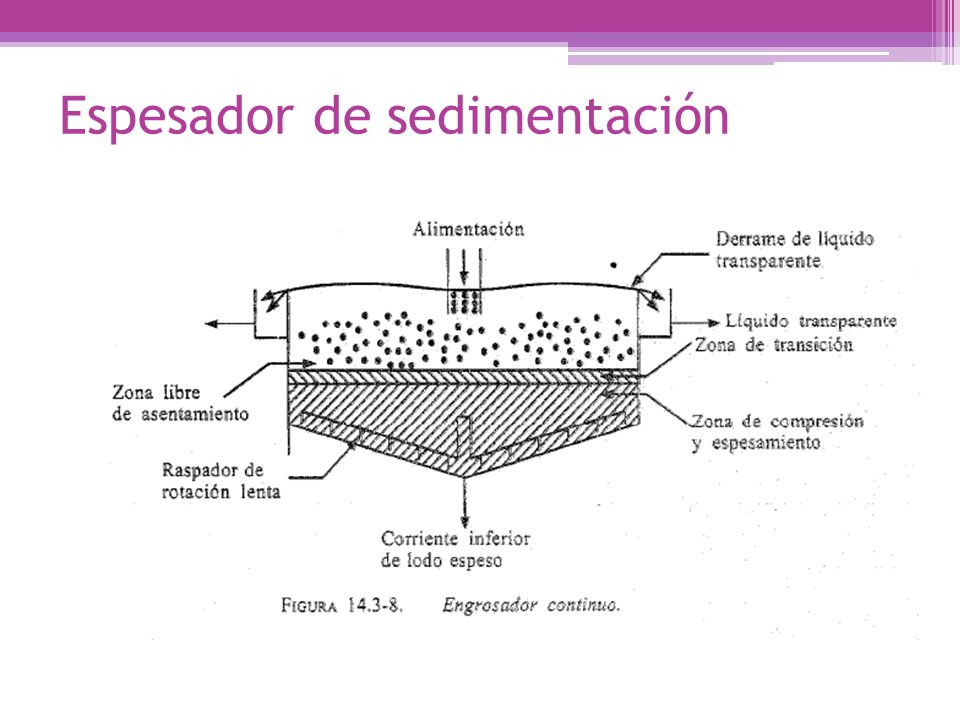

29 Espesador de sedimentación

30 Equipos de centrifugación
Cámaras-campana de centrifugación Las cámaras- campana de centrifugación consiste en un numero de campanas tubulares organizadas de manera co-axial. Consiste en una campana principal que tienen divisiones cilíndricas insertadas que separan el volumen de la campana en una serie de cámaras anulares que operan en serie. El flujo de alimentación entra en el centro de la campana y la suspensión pasa a través de las distintas cámaras, que van aumentado la distancia del eje.

31 Los sólidos sedimentan en las partes externas en las paredes de las cámaras y el liquido limpio se extrae mediante rebosamiento en la cámara de mayor diámetro.

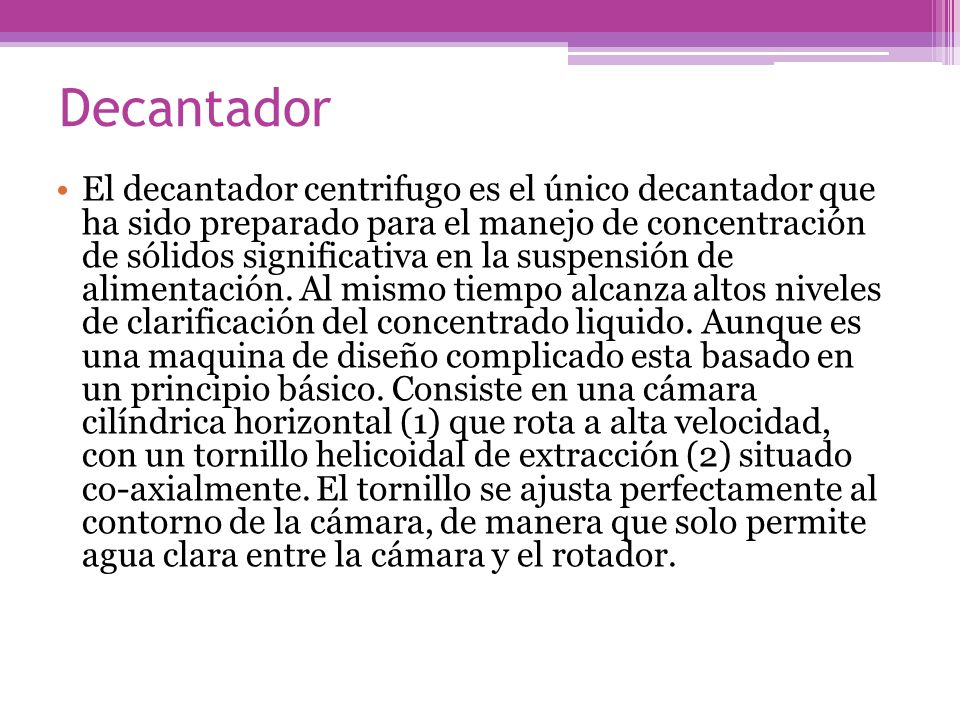

32 Decantador El decantador centrifugo es el único decantador que ha sido preparado para el manejo de concentración de sólidos significativa en la suspensión de alimentación. Al mismo tiempo alcanza altos niveles de clarificación del concentrado liquido. Aunque es una maquina de diseño complicado esta basado en un principio básico. Consiste en una cámara cilíndrica horizontal (1) que rota a alta velocidad, con un tornillo helicoidal de extracción (2) situado co-axialmente. El tornillo se ajusta perfectamente al contorno de la cámara, de manera que solo permite agua clara entre la cámara y el rotador.

33 1. Cono cilindro cónico 2. Tornillo Extracción helicoidal (rotador) 3
1. Cono cilindro cónico 2. Tornillo Extracción helicoidal (rotador) 3. Alimentación 4. Distribuidor 5. Espacio entre anillos 6. Producto de sedimentación 7. Nivel liquido 8. Zona de secado 9. Liquido clarificado 10. Limite ajustamiento

34 INNOVACIONES TECNOLÓGICAS EN SISTEMAS DE SEDIMENTACIÓN Y CENTRIFUGACIÓN.

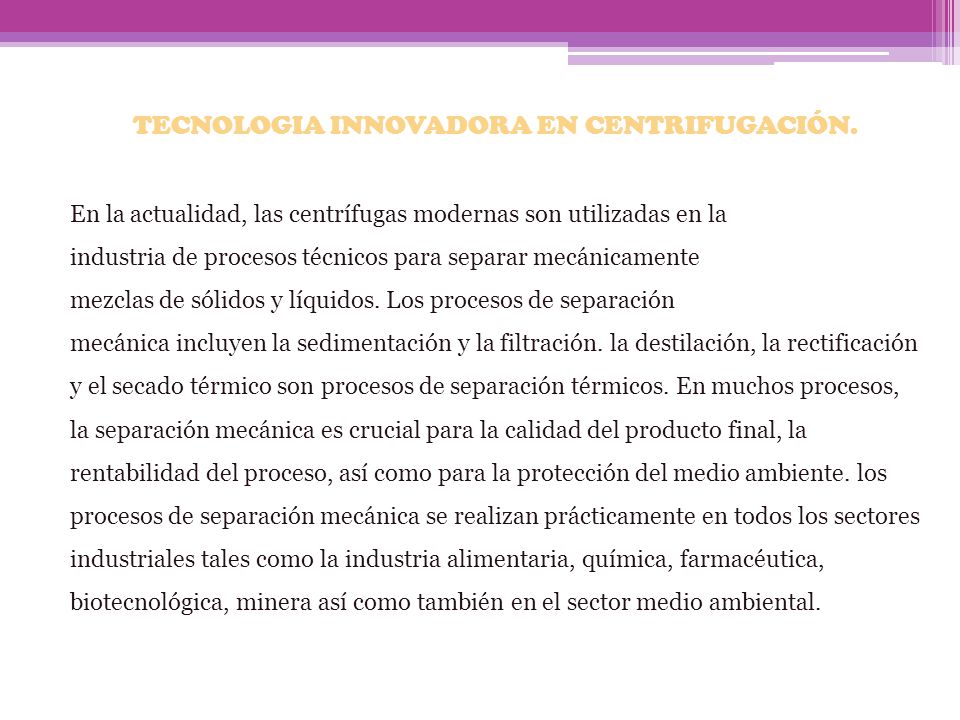

35 TECNOLOGIA INNOVADORA EN CENTRIFUGACIÓN.
En la actualidad, las centrífugas modernas son utilizadas en la industria de procesos técnicos para separar mecánicamente mezclas de sólidos y líquidos. Los procesos de separación mecánica incluyen la sedimentación y la filtración. la destilación, la rectificación y el secado térmico son procesos de separación térmicos. En muchos procesos, la separación mecánica es crucial para la calidad del producto final, la rentabilidad del proceso, así como para la protección del medio ambiente. los procesos de separación mecánica se realizan prácticamente en todos los sectores industriales tales como la industria alimentaria, química, farmacéutica, biotecnológica, minera así como también en el sector medio ambiental.

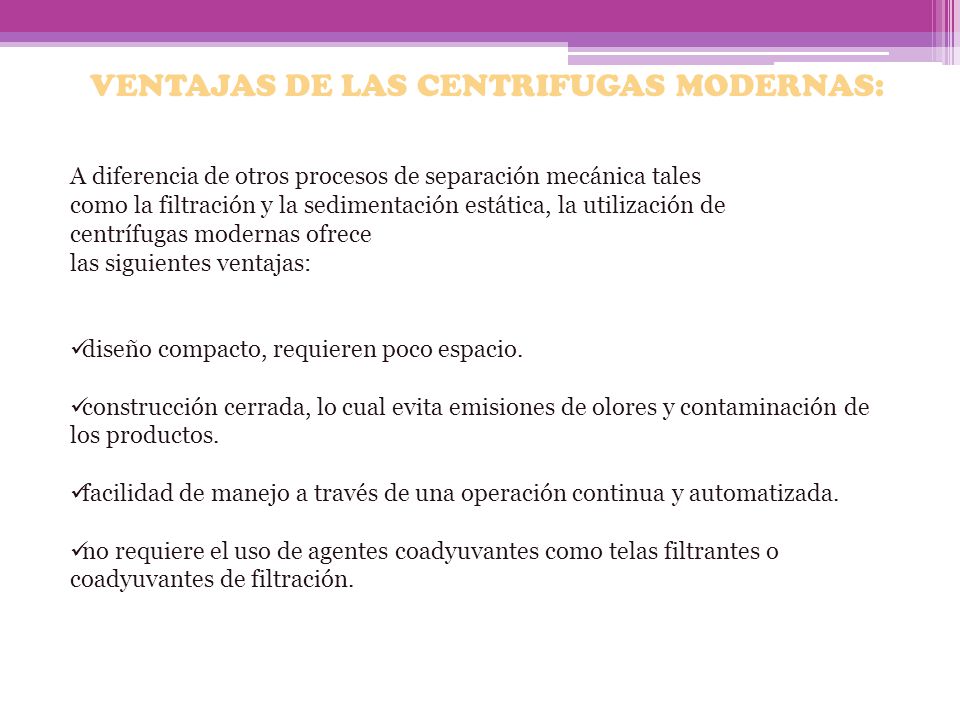

36 VENTAJAS DE LAS CENTRIFUGAS MODERNAS:
A diferencia de otros procesos de separación mecánica tales como la filtración y la sedimentación estática, la utilización de centrífugas modernas ofrece las siguientes ventajas: diseño compacto, requieren poco espacio. construcción cerrada, lo cual evita emisiones de olores y contaminación de los productos. facilidad de manejo a través de una operación continua y automatizada. no requiere el uso de agentes coadyuvantes como telas filtrantes o coadyuvantes de filtración.

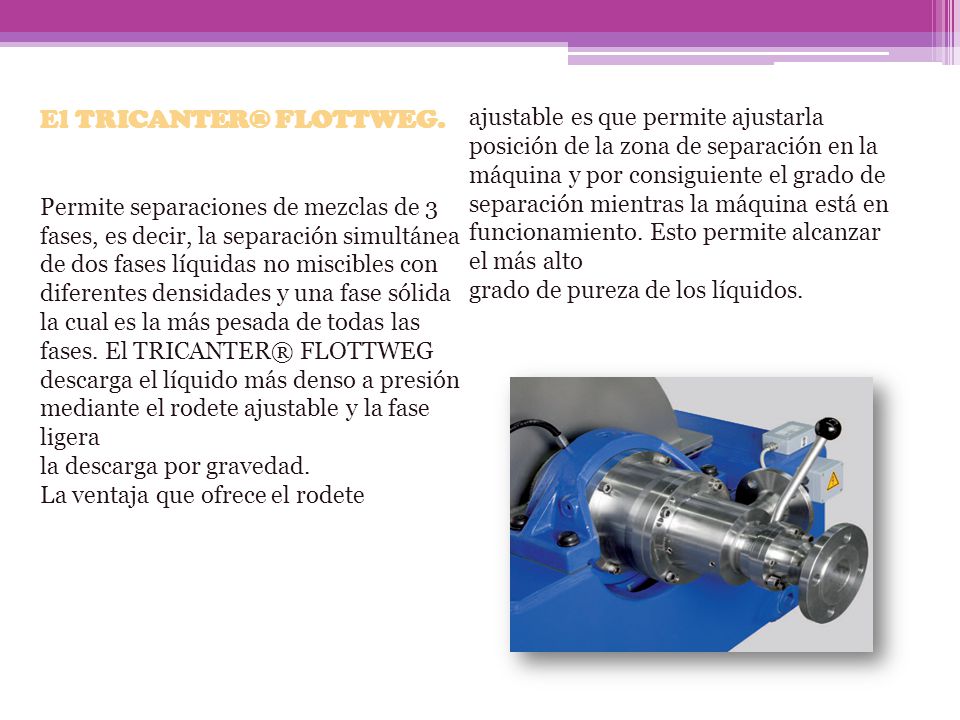

37 El TRICANTER® FLOTTWEG.
ajustable es que permite ajustarla posición de la zona de separación en la máquina y por consiguiente el grado de separación mientras la máquina está en funcionamiento. Esto permite alcanzar el más alto Permite separaciones de mezclas de 3 fases, es decir, la separación simultánea de dos fases líquidas no miscibles con diferentes densidades y una fase sólida la cual es la más pesada de todas las fases. El TRICANTER® FLOTTWEG descarga el líquido más denso a presión mediante el rodete ajustable y la fase ligera grado de pureza de los líquidos. la descarga por gravedad. La ventaja que ofrece el rodete

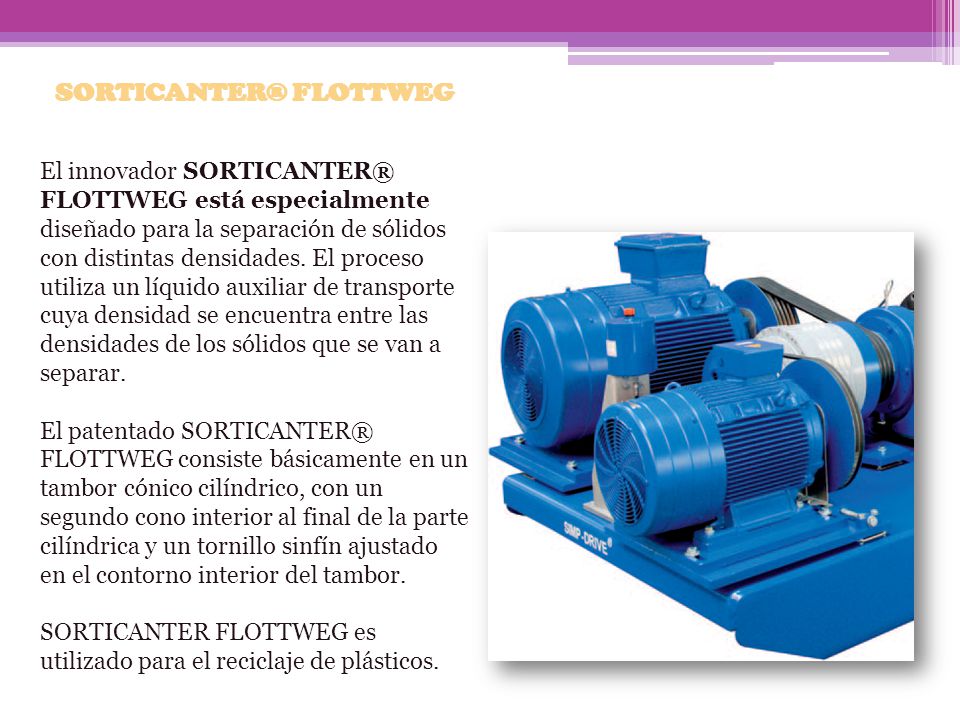

38 SORTICANTER® FLOTTWEG
El innovador SORTICANTER® FLOTTWEG está especialmente diseñado para la separación de sólidos con distintas densidades. El proceso utiliza un líquido auxiliar de transporte cuya densidad se encuentra entre las densidades de los sólidos que se van a separar. El patentado SORTICANTER® FLOTTWEG consiste básicamente en un tambor cónico cilíndrico, con un segundo cono interior al final de la parte cilíndrica y un tornillo sinfín ajustado en el contorno interior del tambor. SORTICANTER FLOTTWEG es utilizado para el reciclaje de plásticos.

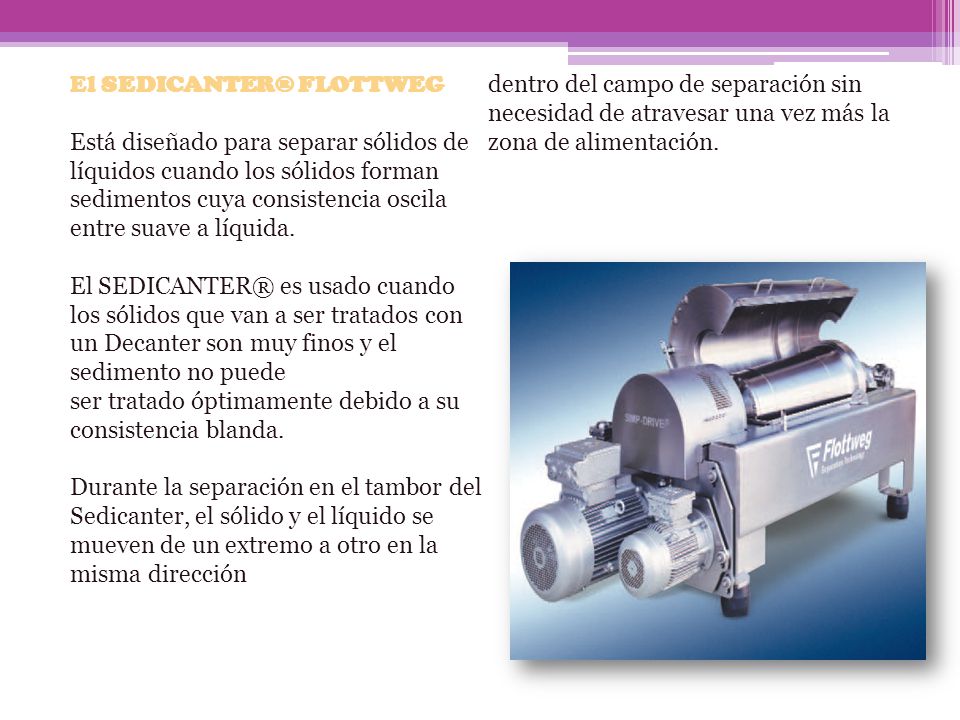

39 El SEDICANTER® FLOTTWEG
dentro del campo de separación sin necesidad de atravesar una vez más la zona de alimentación. Está diseñado para separar sólidos de líquidos cuando los sólidos forman sedimentos cuya consistencia oscila entre suave a líquida. El SEDICANTER® es usado cuando los sólidos que van a ser tratados con un Decanter son muy finos y el sedimento no puede ser tratado óptimamente debido a su consistencia blanda. Durante la separación en el tambor del Sedicanter, el sólido y el líquido se mueven de un extremo a otro en la misma dirección

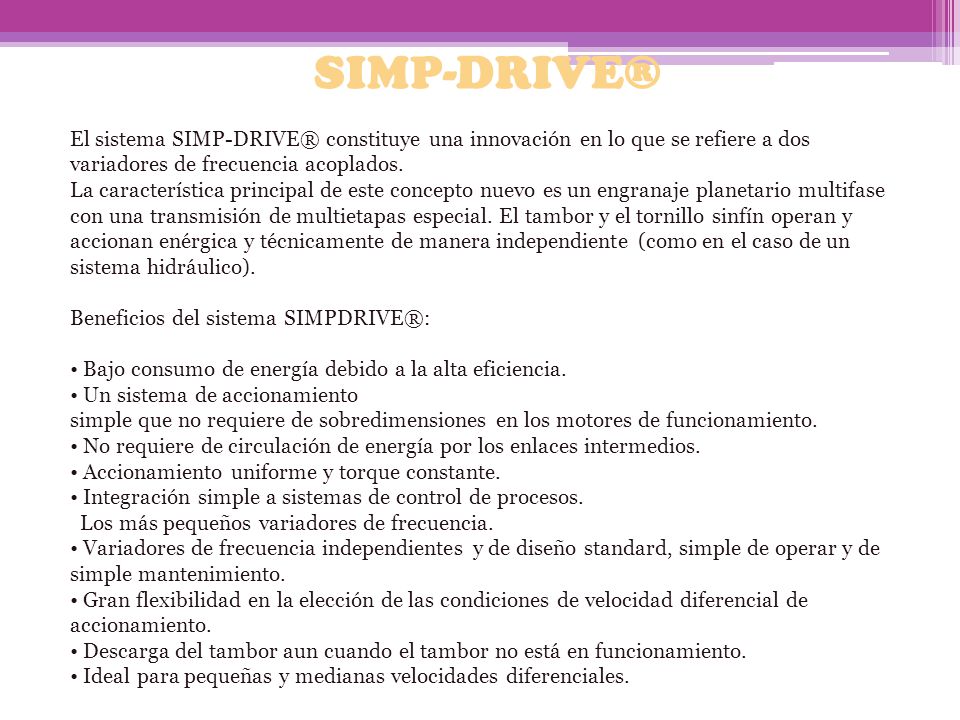

40 SIMP-DRIVE® El sistema SIMP-DRIVE® constituye una innovación en lo que se refiere a dos variadores de frecuencia acoplados. La característica principal de este concepto nuevo es un engranaje planetario multifase con una transmisión de multietapas especial. El tambor y el tornillo sinfín operan y accionan enérgica y técnicamente de manera independiente (como en el caso de un sistema hidráulico). Beneficios del sistema SIMPDRIVE®: • Bajo consumo de energía debido a la alta eficiencia. • Un sistema de accionamiento simple que no requiere de sobredimensiones en los motores de funcionamiento. • No requiere de circulación de energía por los enlaces intermedios. • Accionamiento uniforme y torque constante. • Integración simple a sistemas de control de procesos. Los más pequeños variadores de frecuencia. • Variadores de frecuencia independientes y de diseño standard, simple de operar y de simple mantenimiento. • Gran flexibilidad en la elección de las condiciones de velocidad diferencial de accionamiento. • Descarga del tambor aun cuando el tambor no está en funcionamiento. • Ideal para pequeñas y medianas velocidades diferenciales.

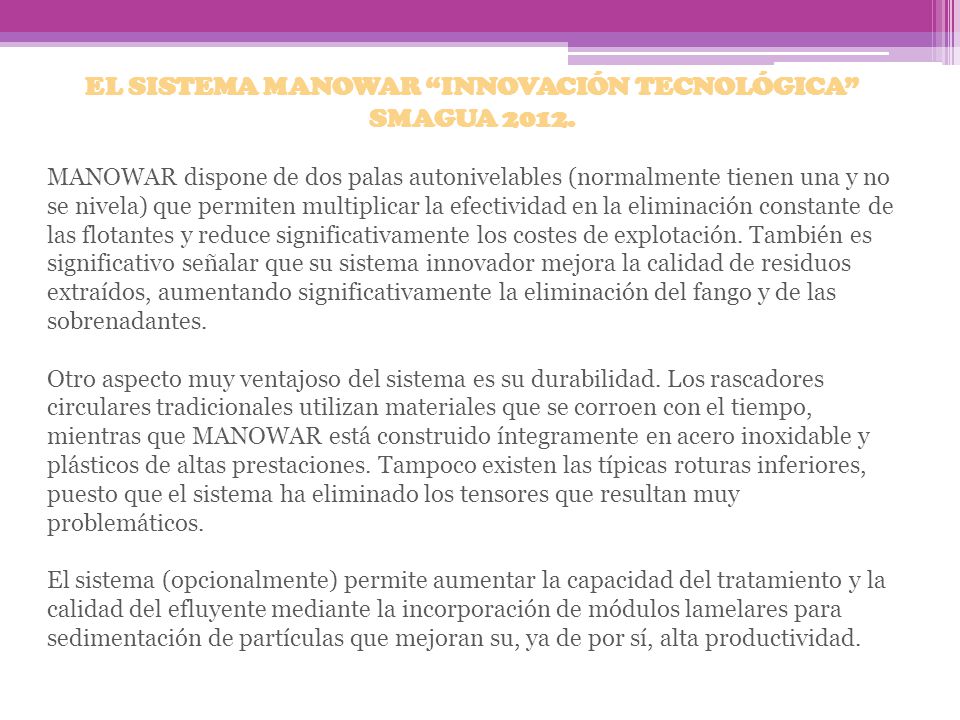

41 EL SISTEMA MANOWAR “INNOVACIÓN TECNOLÓGICA” SMAGUA 2012.
MANOWAR dispone de dos palas autonivelables (normalmente tienen una y no se nivela) que permiten multiplicar la efectividad en la eliminación constante de las flotantes y reduce significativamente los costes de explotación. También es significativo señalar que su sistema innovador mejora la calidad de residuos extraídos, aumentando significativamente la eliminación del fango y de las sobrenadantes. Otro aspecto muy ventajoso del sistema es su durabilidad. Los rascadores circulares tradicionales utilizan materiales que se corroen con el tiempo, mientras que MANOWAR está construido íntegramente en acero inoxidable y plásticos de altas prestaciones. Tampoco existen las típicas roturas inferiores, puesto que el sistema ha eliminado los tensores que resultan muy problemáticos. El sistema (opcionalmente) permite aumentar la capacidad del tratamiento y la calidad del efluyente mediante la incorporación de módulos lamelares para sedimentación de partículas que mejoran su, ya de por sí, alta productividad.

42 S IS T E M A N O W R

43 Los lectores ESR seguros y fiables destacan por su fácil manejo
Los lectores ESR seguros y fiables destacan por su fácil manejo. Están completamente automatizados y se pueden utilizar en una sala, en la oficina de un médico o en un laboratorio. Los lectores funcionan con sensores de infrarrojo que garantizan, frente a los métodos visuales, una mejor posibilidad de reproducir los resultados.

44 MANTENIMIENTO, SELECCIÓN Y COSTO DE OPERACIÓN DE CENTRIFUGACIÓN Y SEDIMENTACIÓN

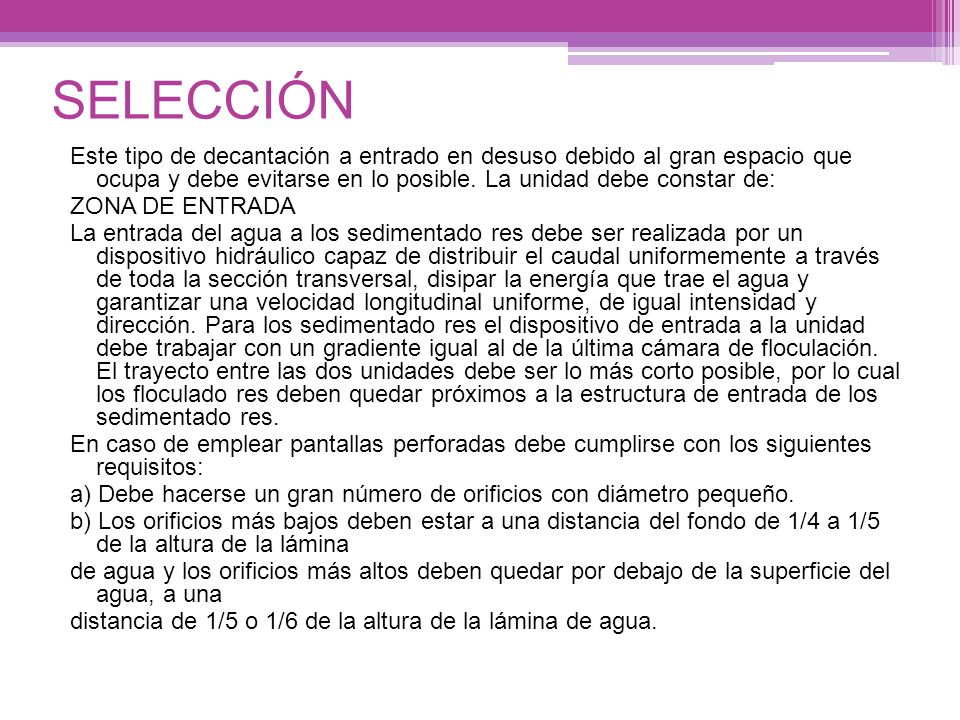

45 SELECCIÓN Este tipo de decantación a entrado en desuso debido al gran espacio que ocupa y debe evitarse en lo posible. La unidad debe constar de: ZONA DE ENTRADA La entrada del agua a los sedimentado res debe ser realizada por un dispositivo hidráulico capaz de distribuir el caudal uniformemente a través de toda la sección transversal, disipar la energía que trae el agua y garantizar una velocidad longitudinal uniforme, de igual intensidad y dirección. Para los sedimentado res el dispositivo de entrada a la unidad debe trabajar con un gradiente igual al de la última cámara de floculación. El trayecto entre las dos unidades debe ser lo más corto posible, por lo cual los floculado res deben quedar próximos a la estructura de entrada de los sedimentado res. En caso de emplear pantallas perforadas debe cumplirse con los siguientes requisitos: a) Debe hacerse un gran número de orificios con diámetro pequeño. b) Los orificios más bajos deben estar a una distancia del fondo de 1/4 a 1/5 de la altura de la lámina de agua y los orificios más altos deben quedar por debajo de la superficie del agua, a una distancia de 1/5 o 1/6 de la altura de la lámina de agua.

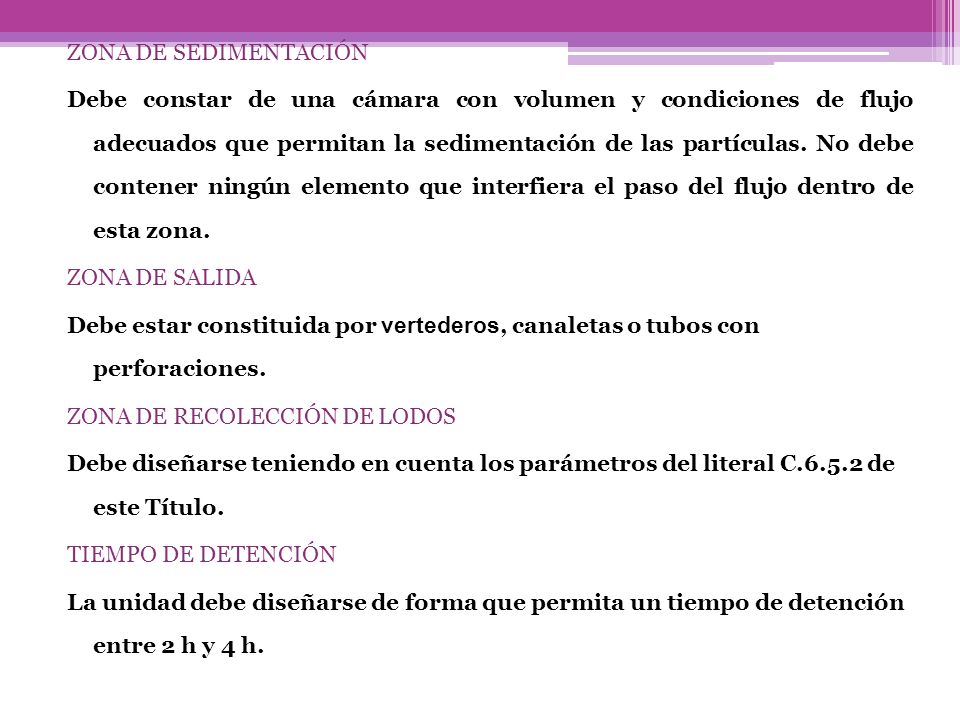

46 ZONA DE SEDIMENTACIÓN Debe constar de una cámara con volumen y condiciones de flujo adecuados que permitan la sedimentación de las partículas. No debe contener ningún elemento que interfiera el paso del flujo dentro de esta zona. ZONA DE SALIDA Debe estar constituida por vertederos, canaletas o tubos con perforaciones. ZONA DE RECOLECCIÓN DE LODOS Debe diseñarse teniendo en cuenta los parámetros del literal C de este Título. TIEMPO DE DETENCIÓN La unidad debe diseñarse de forma que permita un tiempo de detención entre 2 h y 4 h.

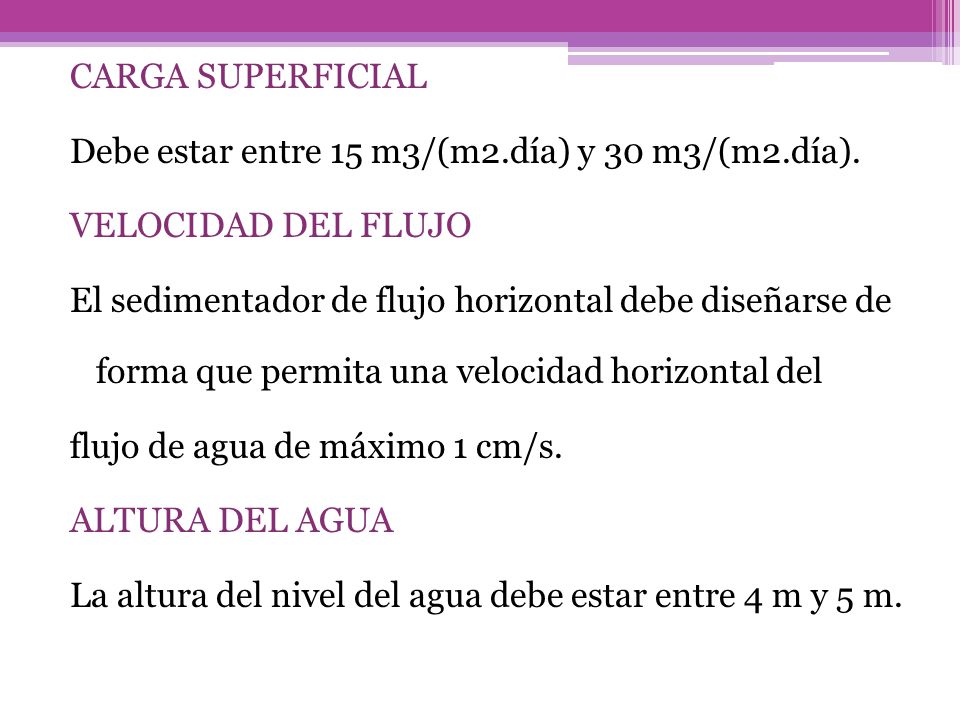

47 CARGA SUPERFICIAL Debe estar entre 15 m3/(m2. día) y 30 m3/(m2. día)
CARGA SUPERFICIAL Debe estar entre 15 m3/(m2.día) y 30 m3/(m2.día). VELOCIDAD DEL FLUJO El sedimentador de flujo horizontal debe diseñarse de forma que permita una velocidad horizontal del flujo de agua de máximo 1 cm/s. ALTURA DEL AGUA La altura del nivel del agua debe estar entre 4 m y 5 m.

48 PENDIENTE LONGITUDINAL La pendiente longitudinal del fondo debe ser mayor al 2%. DESCARGA DE LODOS Debe existir un dispositivo de descarga apropiado de lodos que permita un vaciado de la unidad en máximo seis horas. DIMENSIONES Para tanques rectangulares, la relación entre el ancho y el largo es de 1:4 a 1:8 y la relación entre el largo y la profundidad debe estar entre 5 : 1 y 25 : 1.

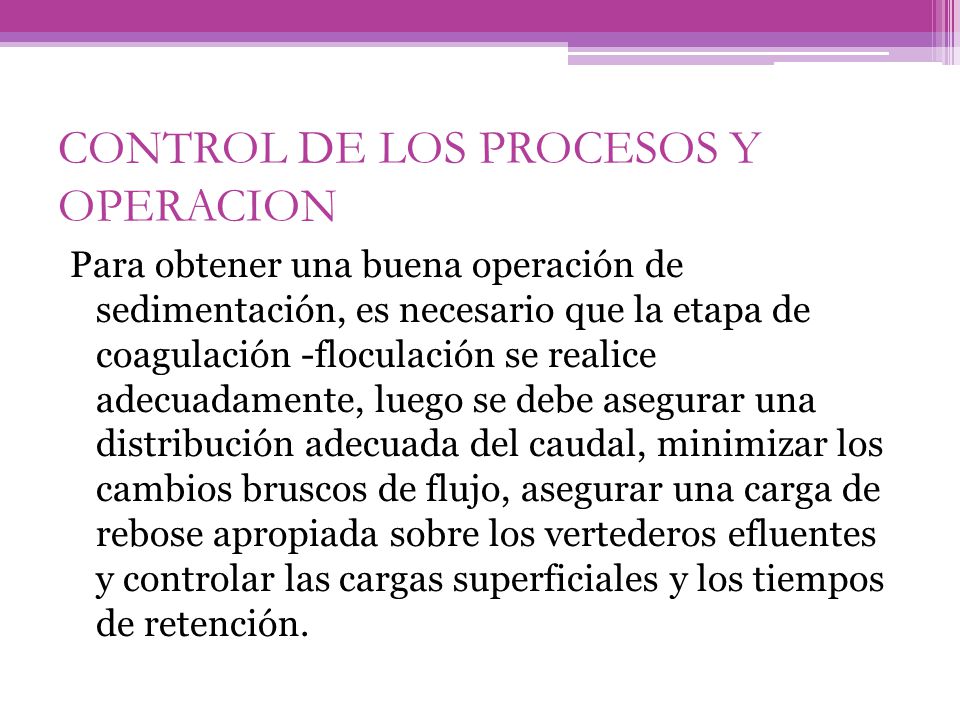

49 CONTROL DE LOS PROCESOS Y OPERACION
Para obtener una buena operación de sedimentación, es necesario que la etapa de coagulación -floculación se realice adecuadamente, luego se debe asegurar una distribución adecuada del caudal, minimizar los cambios bruscos de flujo, asegurar una carga de rebose apropiada sobre los vertederos efluentes y controlar las cargas superficiales y los tiempos de retención.

50 Una vez la unidad entra en operación debe determinarse la turbiedad y/o color del agua sedimentada.
Deben realizarse las siguientes actividades de operación: 1. Comprobar si por el efluente hay salida de flóculos. 2. Retirar el material flotante en el decantador por medio de una espumadera. 3. Verificar si existe desprendimiento de burbujas de aire, originadas por fermentación de lodos. 4. Verificar semanalmente si existe crecimiento de algas. 5. Medir el nivel de lodo depositado por medio del equipo adecuado para determinar si se ha excedido la zona de lodos. 6. Cuando el nivel de lodos alcance el nivel máximo de la zona de lodos, debe drenarse la unidad y realizarse la limpieza de los lodos depositados. 7. Cuando se realice una parada de periodo largo (mayor a 24 horas) debe mantenerse un residual de cloro por lo menos de 5 ppm o vaciar la unidad para evitar la fermentación de los lodos.

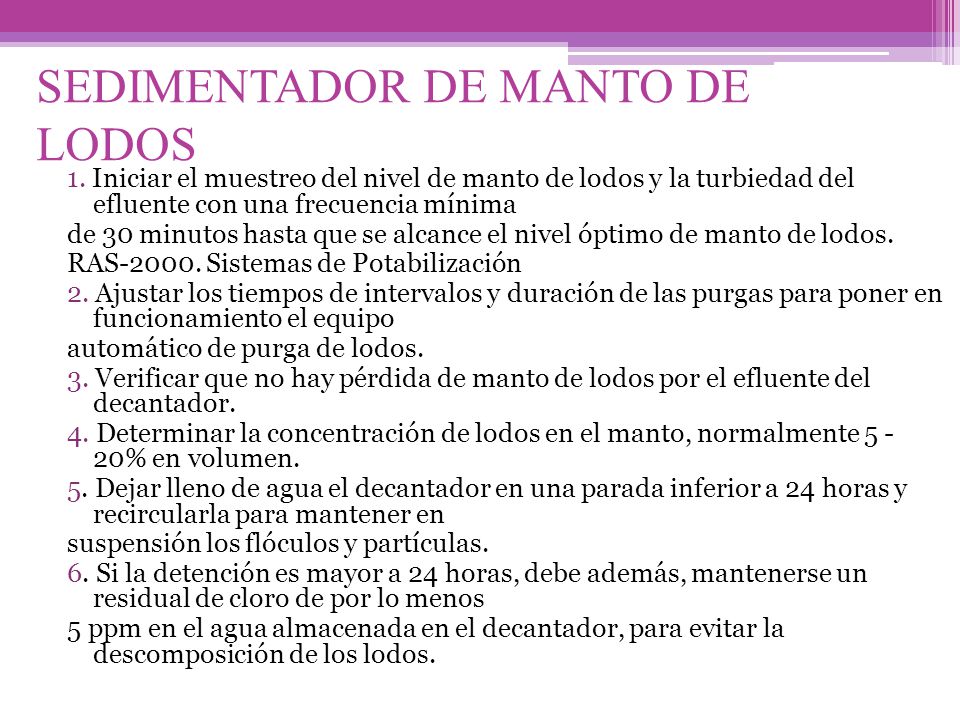

51 SEDIMENTADOR DE MANTO DE LODOS
1. Iniciar el muestreo del nivel de manto de lodos y la turbiedad del efluente con una frecuencia mínima de 30 minutos hasta que se alcance el nivel óptimo de manto de lodos. RAS Sistemas de Potabilización 2. Ajustar los tiempos de intervalos y duración de las purgas para poner en funcionamiento el equipo automático de purga de lodos. 3. Verificar que no hay pérdida de manto de lodos por el efluente del decantador. 4. Determinar la concentración de lodos en el manto, normalmente % en volumen. 5. Dejar lleno de agua el decantador en una parada inferior a 24 horas y recircularla para mantener en suspensión los flóculos y partículas. 6. Si la detención es mayor a 24 horas, debe además, mantenerse un residual de cloro de por lo menos 5 ppm en el agua almacenada en el decantador, para evitar la descomposición de los lodos.

52 COSTO DE INSTALACION Los costos de instalación de centrifuga varían en gama extremadamente amplia, según la clase de centrifuga, el área y el tipo de estructura en que se van a instalar y según lo que entienda exactamente por costo de instalación, algunas centrifugas como las: Tubulares portátil y las purificadoras de disco para aceite, se envían comunidades embaladas y requieren un mínimo de tuberías de conexión y cableado electrónico, sin necesidad de sedimentaciones.

53 Los costos mínimos de instalación que cubre una sedimentación simple y tuberías y conexiones eléctricas básicas, son de aproximadamente 5 a 10% de precio de compra para las centrifugas tubulares y de discos de 10 a 25% para las centrifugas continuas de transportador, las automáticas por lote y la impulsadas por el fondo y hasta 30% para centrifugas de cesto contenidos suspendidos por lo alto Si se incluye el costo de todas las unidades auxiliares sedimentos especiales, tanques, bombas, transportadores, equipos eléctricos y de control, etc.. El costo de instalación puede llegar a 100 o 400% al precio de compra de la centrifuga

54 Costo de mantenimiento
Debido al cuidado con el que se diseñan y construyen las centrifugas, sus costos de mantenimiento coinciden con los de otro tipo de separación de menor velocidad, en el intervalo del 5 a 10% anuales del precio de compra para las centrifugas deben ser servicios ligeros y modelados para las centrifugas sometidas a servicios intensivos y con fluidos muy corrosivos, el costo de mantenimiento puede ser varias veces

55 MANO DE OBRA Las centrifugas van desde las de control completamente manual hasta las de funcionamiento totalmente automático. Para los primeras, un hombre maneja casi siempre de una a cinco centrifugas según el tipo y sus aplicaciones.las centrifugas completamente automatizado requieren poca atención operacional directa. la mano de obra directa mas la atención de la supervisión se ubican en el intervalo de 0.05 a 0.2horas de funcionamiento de la centrifuga.

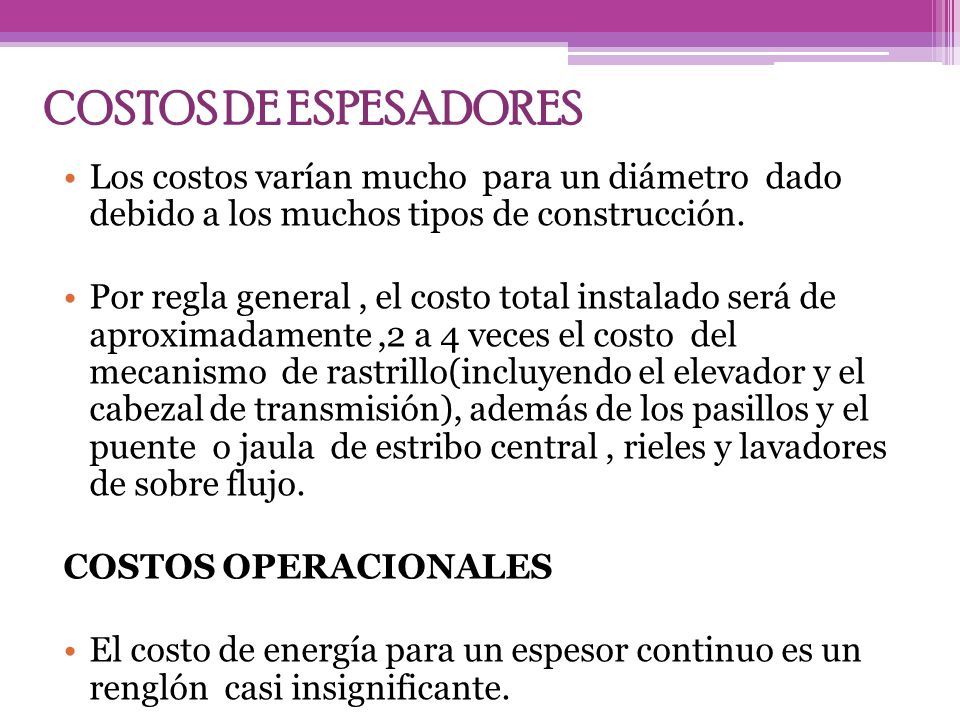

56 COSTOS DE ESPESADORES Los costos varían mucho para un diámetro dado debido a los muchos tipos de construcción. Por regla general , el costo total instalado será de aproximadamente ,2 a 4 veces el costo del mecanismo de rastrillo(incluyendo el elevador y el cabezal de transmisión), además de los pasillos y el puente o jaula de estribo central , rieles y lavadores de sobre flujo. COSTOS OPERACIONALES El costo de energía para un espesor continuo es un renglón casi insignificante.

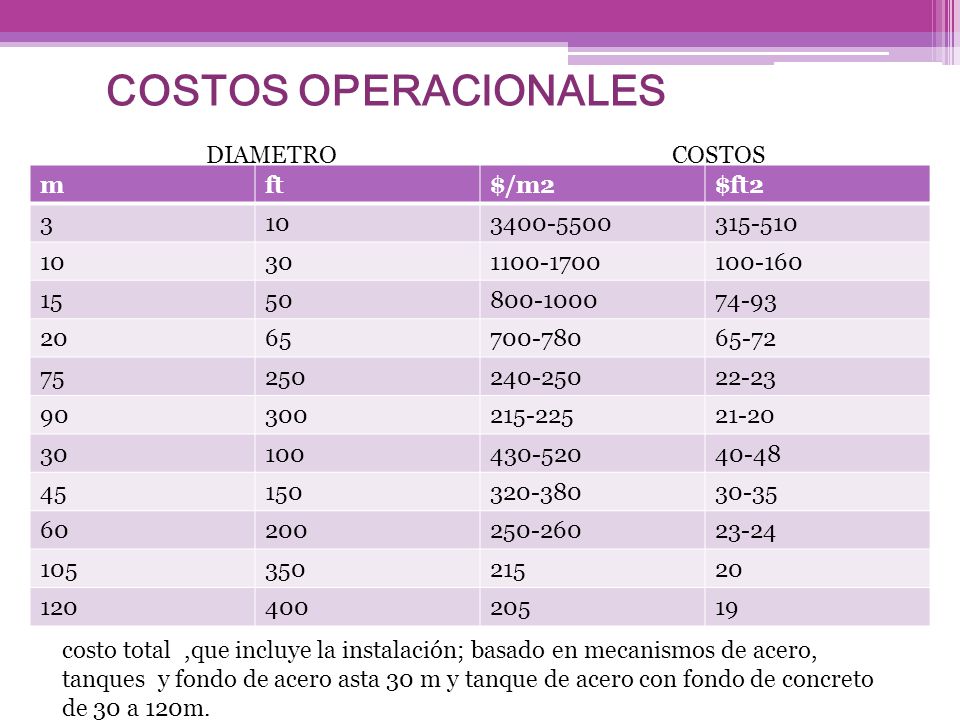

57 COSTOS OPERACIONALES DIAMETRO COSTOS m ft $/m2 $ft2 3 10 3400-5500
30 15 50 74-93 20 65 65-72 75 250 22-23 90 300 21-20 100 40-48 45 150 30-35 60 200 23-24 105 350 215 120 400 205 19 costo total ,que incluye la instalación; basado en mecanismos de acero, tanques y fondo de acero asta 30 m y tanque de acero con fondo de concreto de 30 a 120m.

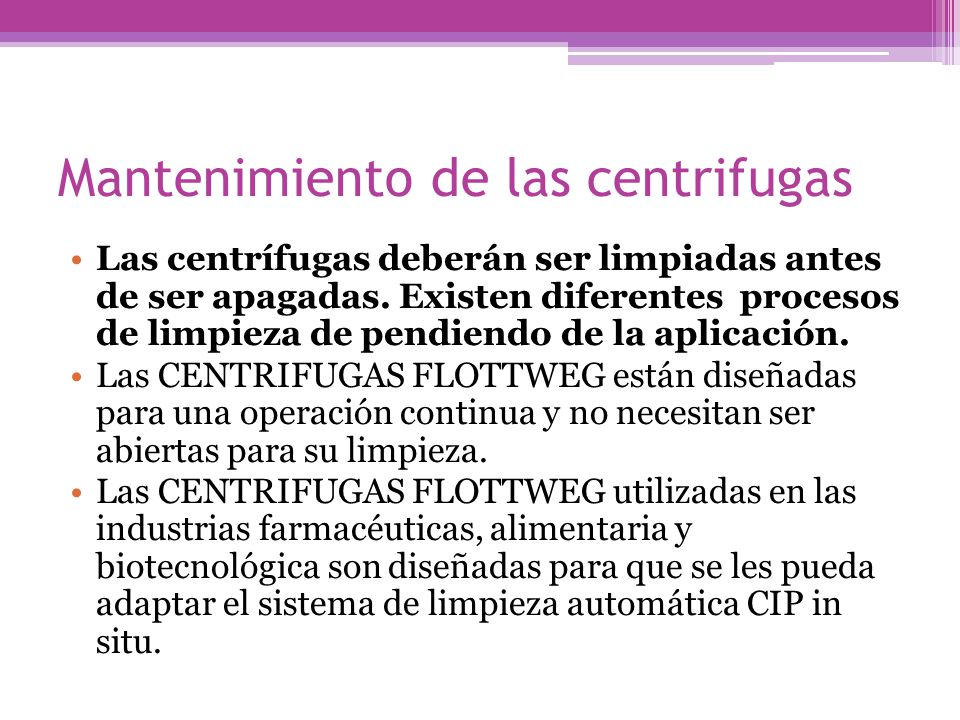

58 Mantenimiento de las centrifugas
Las centrífugas deberán ser limpiadas antes de ser apagadas. Existen diferentes procesos de limpieza de pendiendo de la aplicación. Las CENTRIFUGAS FLOTTWEG están diseñadas para una operación continua y no necesitan ser abiertas para su limpieza. Las CENTRIFUGAS FLOTTWEG utilizadas en las industrias farmacéuticas, alimentaria y biotecnológica son diseñadas para que se les pueda adaptar el sistema de limpieza automática CIP in situ.

59 Limpieza de centrífugas para aplicaciones estándares
En la mayoría de las aplicaciones (aguas residuales, separación de cristales etc.) es suficiente enjuagar la centrífuga a través del tubo de alimentación antes de apagarla para remover los sólidos adheridos. El tiempo de enjuague y el tipo de fluido de limpieza que se aplique dependen del producto que se utilice. En la mayoría de los casos, es suficiente enjuagar con el líquido centrifugado. Adicionalmente y si se requiere, se pueden adaptar toberas rociadoras para la limpieza de la centrífuga, la parte externa del tambor, así como para la parte interna del tornillo sinfín.

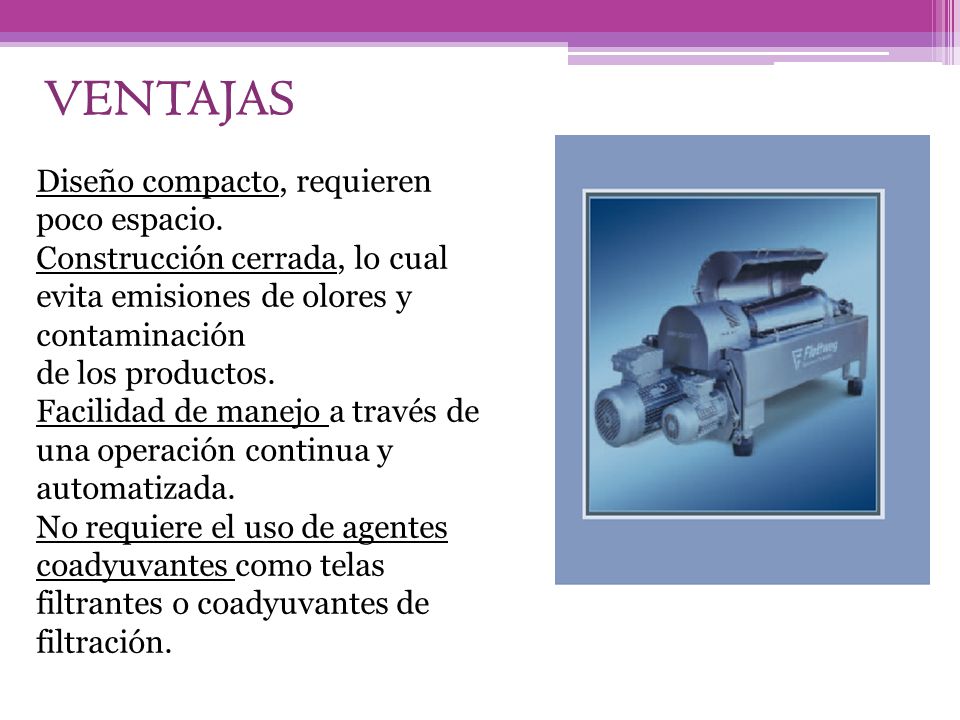

60 VENTAJAS Diseño compacto, requieren poco espacio.
Construcción cerrada, lo cual evita emisiones de olores y contaminación de los productos. Facilidad de manejo a través de una operación continua y automatizada. No requiere el uso de agentes coadyuvantes como telas filtrantes o coadyuvantes de filtración.

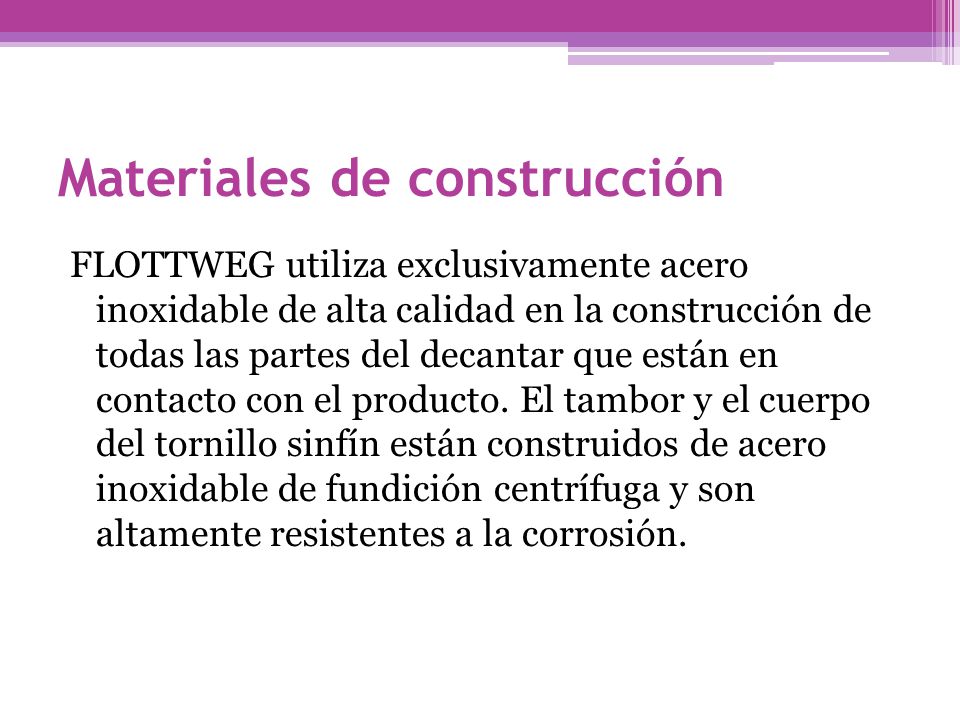

61 Materiales de construcción
FLOTTWEG utiliza exclusivamente acero inoxidable de alta calidad en la construcción de todas las partes del decantar que están en contacto con el producto. El tambor y el cuerpo del tornillo sinfín están construidos de acero inoxidable de fundición centrífuga y son altamente resistentes a la corrosión.

62 Las CENTRÍFUGAS FLOTTWEG pueden ser provistas de diferentes sistemas de lubricación, de acuerdo a las exigencias del cliente. El criterio de selección para el tipo de lubricación depende del tipo de operación de la máquina, ya sea un proceso por lotes (batch), continuo o temporal, y del grado de automatización de todo el sistema.

63 Monitoreo de la vibración:
La vibración se registra a través de sensores. Al alcanzar el máximo valor permisible, se activa una alarma y el sistema ordena parar la centrífuga inmediatamente.

64 Las características de una centrífuga que cumple con las más altas exigencias higiénicas son:
• Todas las soldaduras son rectificadas de acuerdo a los acabados higiénicos específicos. • Todas las superficies son fabricadas con acabados que cumplen con las condiciones específicas de rugosidad. • Cuentan con juegos de toberas de enjuague dentro de la centrífuga y en el interior del tornillo sinfín. • El rodete ajustable permite el enjuague del tambor de la centrífuga. • El accionamiento con variadores de frecuencia para el sistema CIP permite una velocidad de rotación lenta para un mejor enjuague. • El tornillo sinfín, la carcasa y el tambor son electro pulidos. • Las empaquetaduras colocadas higiénicamente son utilizadas en la carcasa.

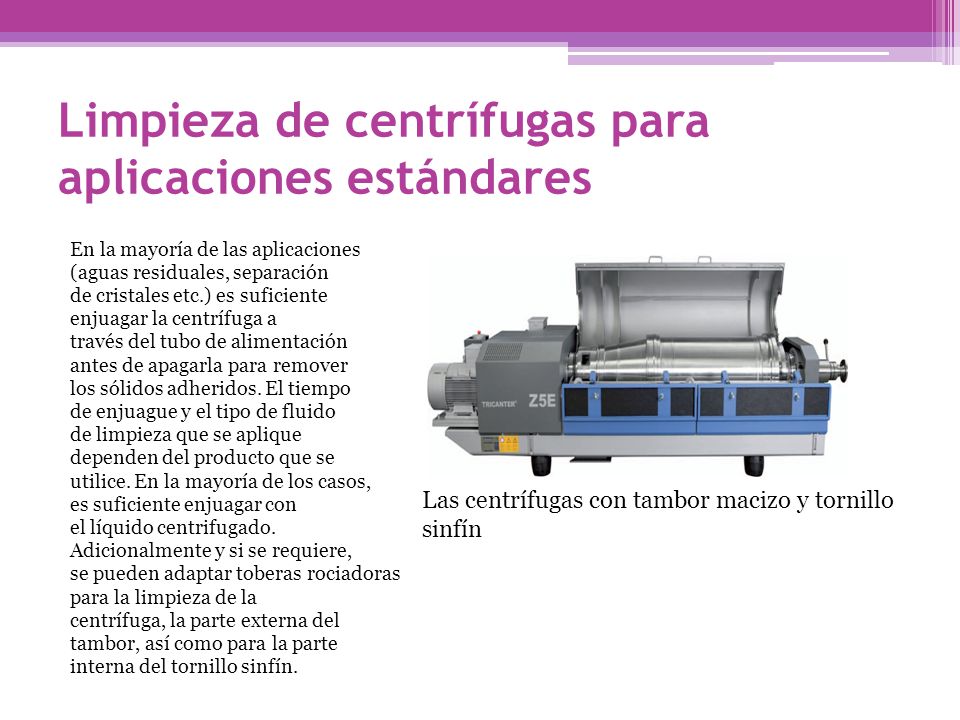

65 Limpieza de centrífugas para aplicaciones estándares
En la mayoría de las aplicaciones (aguas residuales, separación de cristales etc.) es suficiente enjuagar la centrífuga a través del tubo de alimentación antes de apagarla para remover los sólidos adheridos. El tiempo de enjuague y el tipo de fluido de limpieza que se aplique dependen del producto que se utilice. En la mayoría de los casos, es suficiente enjuagar con el líquido centrifugado. Adicionalmente y si se requiere, se pueden adaptar toberas rociadoras para la limpieza de la centrífuga, la parte externa del tambor, así como para la parte interna del tornillo sinfín. Las centrífugas con tambor macizo y tornillo sinfín

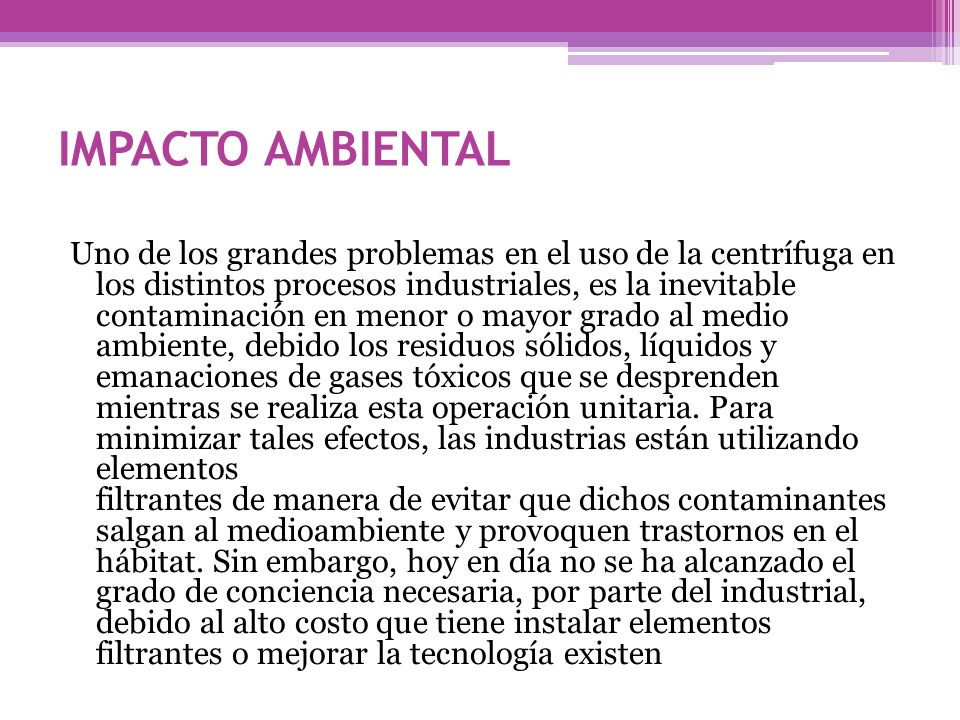

66 IMPACTO AMBIENTAL Uno de los grandes problemas en el uso de la centrífuga en los distintos procesos industriales, es la inevitable contaminación en menor o mayor grado al medio ambiente, debido los residuos sólidos, líquidos y emanaciones de gases tóxicos que se desprenden mientras se realiza esta operación unitaria. Para minimizar tales efectos, las industrias están utilizando elementos filtrantes de manera de evitar que dichos contaminantes  salgan al medioambiente y provoquen trastornos en el hábitat. Sin embargo, hoy en día no se ha alcanzado el grado de conciencia necesaria, por parte del industrial, debido al alto costo que tiene instalar elementos filtrantes o mejorar la tecnología existen

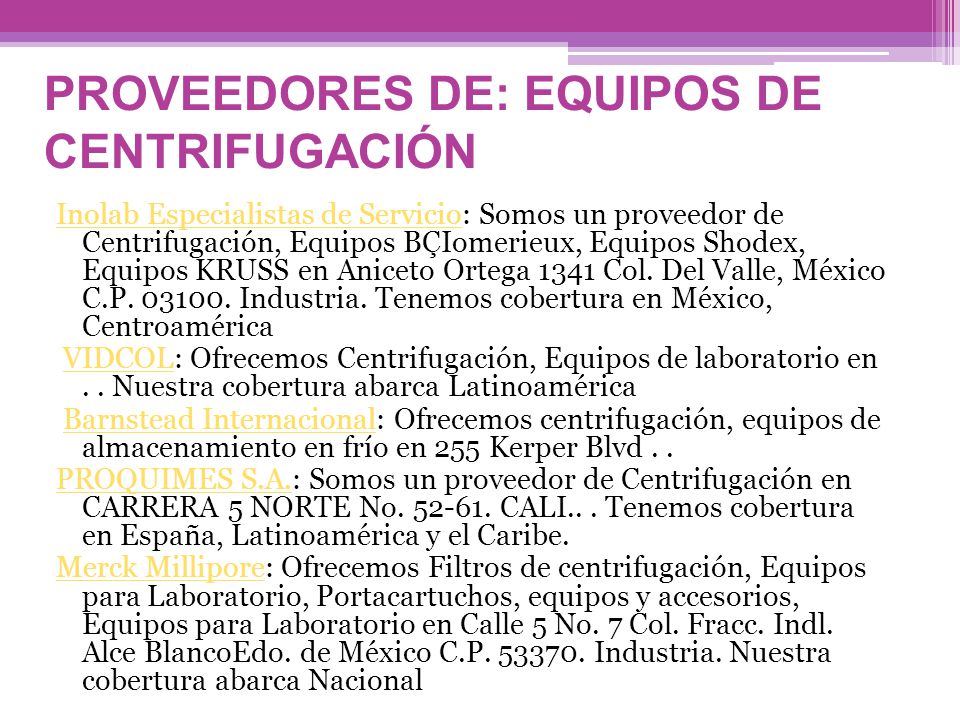

67 PROVEEDORES DE: EQUIPOS DE CENTRIFUGACIÓN
Inolab Especialistas de Servicio: Somos un proveedor de Centrifugación, Equipos BÇIomerieux, Equipos Shodex, Equipos KRUSS en Aniceto Ortega 1341 Col. Del Valle, México C.P Industria. Tenemos cobertura en México, Centroamérica  VIDCOL: Ofrecemos Centrifugación, Equipos de laboratorio en . . Nuestra cobertura abarca Latinoamérica  Barnstead Internacional: Ofrecemos centrifugación, equipos de almacenamiento en frío en 255 Kerper Blvd . . PROQUIMES S.A.: Somos un proveedor de Centrifugación en CARRERA 5 NORTE No CALI.. . Tenemos cobertura en España, Latinoamérica y el Caribe. Merck Millipore: Ofrecemos Filtros de centrifugación, Equipos para Laboratorio, Portacartuchos, equipos y accesorios, Equipos para Laboratorio en Calle 5 No. 7 Col. Fracc. Indl. Alce BlancoEdo. de México C.P Industria. Nuestra cobertura abarca Nacional

68 LISTADO DE PROVEEDORES DE "SEDIMENTACION"
Nanometrix Analytical Instruments Quimialcla BCR INTERNACIONAL Hydrotec Grupo EMESA Sedimentación Industria  México y Latinoamérica Química Tech Chihuahua, Torreón, Durango y México.

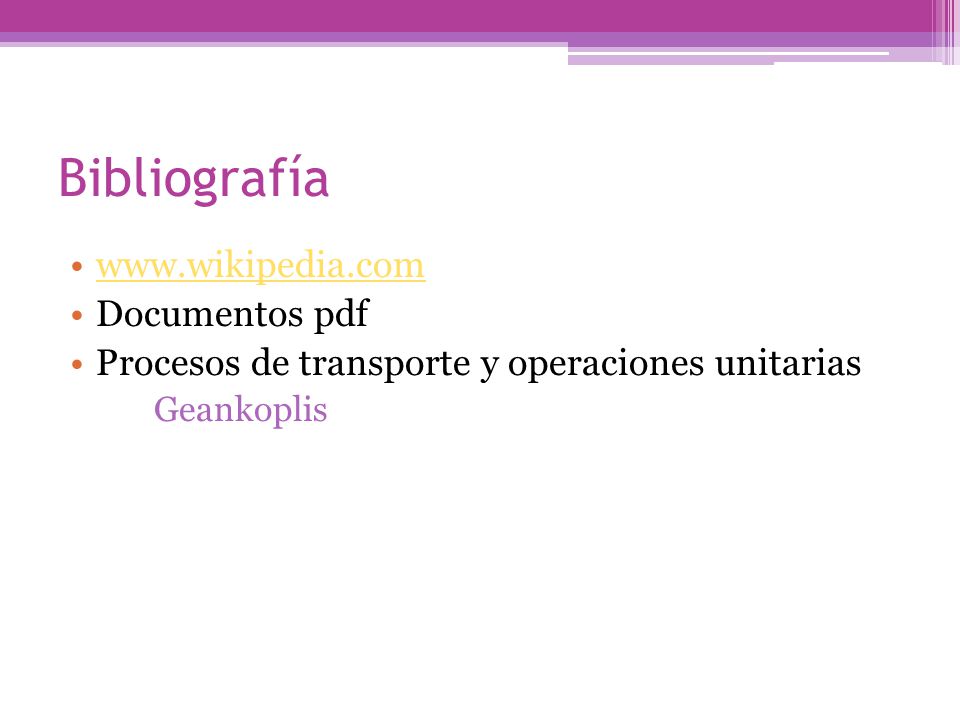

69 Bibliografía www.wikipedia.com Documentos pdf
Procesos de transporte y operaciones unitarias Geankoplis
