UNIDAD I HIDRÁULICA DE POTENCIA. Temario 1.1 Principios físicos. 1.2 Propiedades y características del aceite. 1.3 Producción de aceite comprimido. 1.4.

Presentación del tema: "UNIDAD I HIDRÁULICA DE POTENCIA. Temario 1.1 Principios físicos. 1.2 Propiedades y características del aceite. 1.3 Producción de aceite comprimido. 1.4."— Transcripción de la presentación:

1 UNIDAD I HIDRÁULICA DE POTENCIA

2 Temario 1.1 Principios físicos. 1.2 Propiedades y características del aceite. 1.3 Producción de aceite comprimido. 1.4 Preparación del aceite comprimido. 1.4.1 Unidad de potencia. 1.4.2 Distribución del aceite comprimido.

3 Principios Físicos Fluido de potencia  Concepto : Energía transmitida y controlada a través de un fluido presurisado  Tipos de fluidos usados : Aire Aceite

4 Hidráulica  Concepto  Clasificación Principios Físicos

5 Presión hidrostática  ¿Esta presión depende de la forma del recipiente? Principios Físicos

6 Propagación de la presión 12 3 P Principios Físicos

7 Multiplicación de fuerzas Principios Físicos

8 Multiplicación de fuerzas Principios Físicos

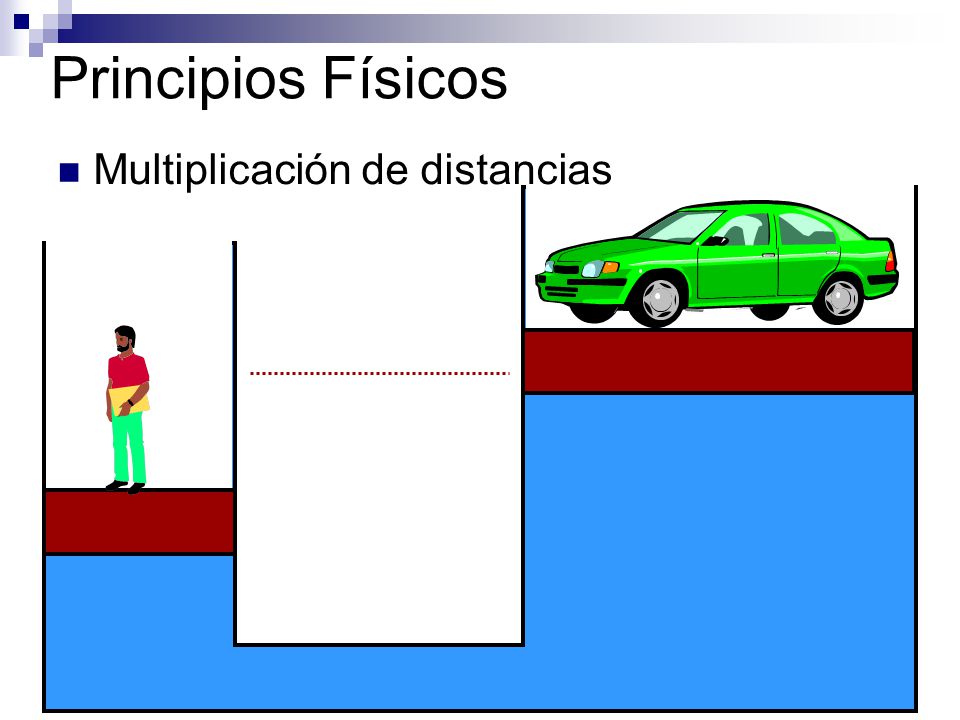

9 Multiplicación de distancias Principios Físicos

10 P1P1 P2P2 Multiplicación de presiones Principios Físicos

11 Principios  Caudal volumétrico.  Ecuación de continuidad.  Tipos de caudal. Velocidad crítica.  Fricción, calor, pérdida de presión. Principios Físicos

12 Principios  Energía. Energía estática. Energía dinámica.  Potencia  Rendimiento. Volumétrico, Hidráulico, Mecánico.  Cavitación Principios Físicos

13 Temario 1.1 Principios físicos. 1.2 Propiedades y características del aceite. 1.3 Producción de aceite comprimido. 1.4 Preparación del aceite comprimido. 1.4.1 Unidad de potencia. 1.4.2 Distribución del aceite comprimido.

14 Fluido de potencia Propiedades

15

16 Fluido de potencia  Funciones Transmisión de fuerza efectiva. Incompresible. Lubricación Multiplicación y variación de fuerza Control exacto, fácil, multifuncional

17 Fluido de potencia  Funciones Altas potencias Constante y altas fuerzas, torques y velocidades. Seguridad en ambientes peligrosos. Estándares establecidos Propiedades

18 Fluido de potencia : Aceite Viscosidad contra :  Temperatura  Presión Envejecimiento No formar espuma Densidad Incompresible Propiedades

19 Fluido de potencia : Aceite Aceites Hidráulicos Aceites difícilmente Inflamables Propiedades

20 Fluido de potencia : Aceite Aceites Hidráulicos Aceites difícilmente Inflamables HLHLPHV Propiedades

21 Aceites hidráulicos Denomi nación Características Especiales HL Protección anticorrosiva y aumento de la resistencia al envejecimiento HLPMayor resistencia al desgaste HV Viscosidad menos afectada por la temperatura

22 Fluido de potencia : Aceite Aceites Hidráulicos Aceites difícilmente Inflamables HLHLPHVAcuososAnhídricos Propiedades

23 Aceites difícilmente inflamables Propiedades

24 TEMARIO 1.1 Principios físicos. 1.2 Propiedades y características del aceite. 1.3 Producción de aceite comprimido. 1.4 Preparación del aceite comprimido. 1.4.1 Unidad de potencia. 1.4.2 Distribución del aceite comprimido.

25 Producción Bombas  Clasificación Bombas HidroestáticasHidrodinámicas

26 Bombas  Tipos Producción

27 Bombas  Tipos Producción

28 Bombas  Parámetros de selección Capacidad de presión Velocidad de manejo Medio ambiente Temperatura Fluidos de sistema Producción

29 Temario 1.1 Principios físicos. 1.2 Propiedades y características del aceite. 1.3 Producción de aceite comprimido. 1.4 Preparación del aceite comprimido. 1.4.1 Unidad de potencia. 1.4.2 Distribución del aceite comprimido.

30 Preparación

31 Enfriador por aire Enfriador por agua Preparación

32 Filtración  Razones de suciedad : Puesta en marcha. Funcionamiento del sistema. Penetración a través de las juntas. Rellenado o cambio de líquido, cambios de componentes del sistema, cambio de tuberías Preparación

33 Filtración  Colocación de filtros Descarga Presión Aspiración Preparación

34 Retorno Preparación

35

36 Distribución Tubería AceroTubing Manguera Flexible

37 Tubería  Tubing Tubería sin costura Se puede doblar en cualesquier forma Es reusable Presiones  Bajas : Materiales más suaves de cobre y aluminio  Altas : acero y acero inoxidable Distribución

38 Tubería  Tubing Grados de trabajo  Grado A  Grado B  Grado C Distribución

39 Tubería  Manguera flexible Líneas sujetas a movimientos Plásticos :  Nylon  Poliuretano Distribución

40 Tubería  Manguera flexible La capa exterior es de hule sintético o de otro material para proteger Material compatible con el fluido Las capas intermedias son de alambre o trenzas de tela, para mayor presión se usan varias capas de protección Distribución

41 ¿Cómo seleccionar una tubería?  Condiciones de operación (trabajo)  Costos Mercado, Instalación, Mantenimiento  Condiciones de corrosión  Tamaño de la línea  Crestas de presión  Rango de temperaturas  Efecto del fluido  Vida de servicio Distribución

42 Conectores Tipo “Nuez” Tipo Final de tubería Distribución

43 Conectores Tipo Niple para chaflán SAE Tipo Cabeza externa Distribución

44 TERMINA UNIDAD I HIDRÁULICA DE POTENCIA
