COMPLEMENTO al TEÓRICO T3 y Solución ficha opcional impresión Las diapos siguientes son un resumen de lo explicado en clase teórica. Se sugiere seguir.

Presentación del tema: "COMPLEMENTO al TEÓRICO T3 y Solución ficha opcional impresión Las diapos siguientes son un resumen de lo explicado en clase teórica. Se sugiere seguir."— Transcripción de la presentación:

1 COMPLEMENTO al TEÓRICO T3 y Solución ficha opcional impresión Las diapos siguientes son un resumen de lo explicado en clase teórica. Se sugiere seguir los pasos que se indican para una correcta impresión.

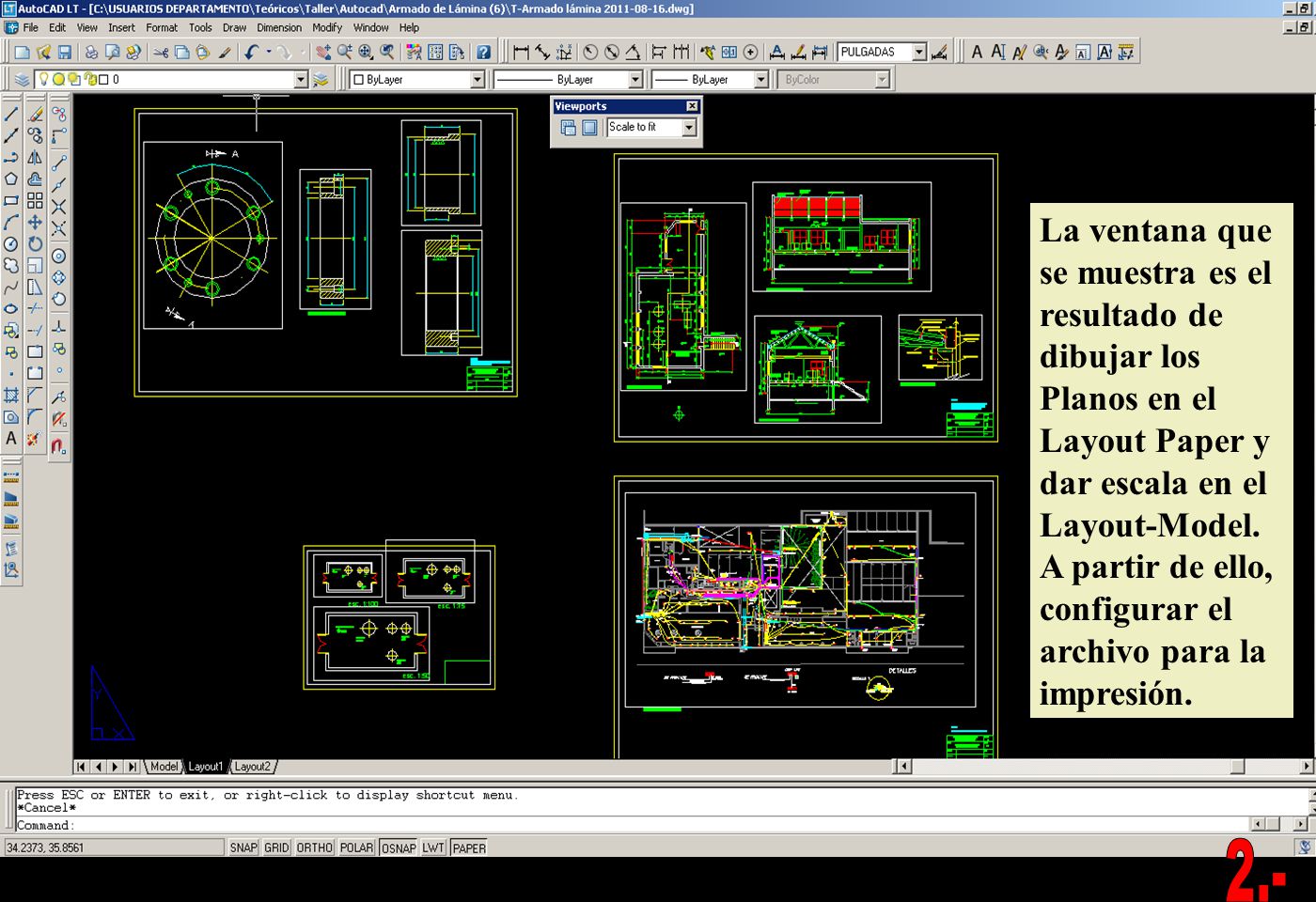

2 La ventana que se muestra es el resultado de dibujar los Planos en el Layout Paper y dar escala en el Layout-Model. A partir de ello, configurar el archivo para la impresión.

3 PASOS para CONFIGURAR un ARCHIVO.dwg para IMPRIMIR (PLOTEAR) RECORDAMOS el concepto de ESCALA y como se configura en autocad.(diapo 4 y ficha) 1.- APAGAR “VIEWPORTS” (diapo 5) 2.- CONFIGURAR UNITS 3.- LAYOUT- PAPER 4.- GRABAR RECORDAMOS el concepto de ESCALA y como se configura en autocad.(diapo 4 y ficha) 1.- APAGAR “VIEWPORTS” (diapo 5) 2.- CONFIGURAR UNITS 3.- LAYOUT- PAPER 4.- GRABAR

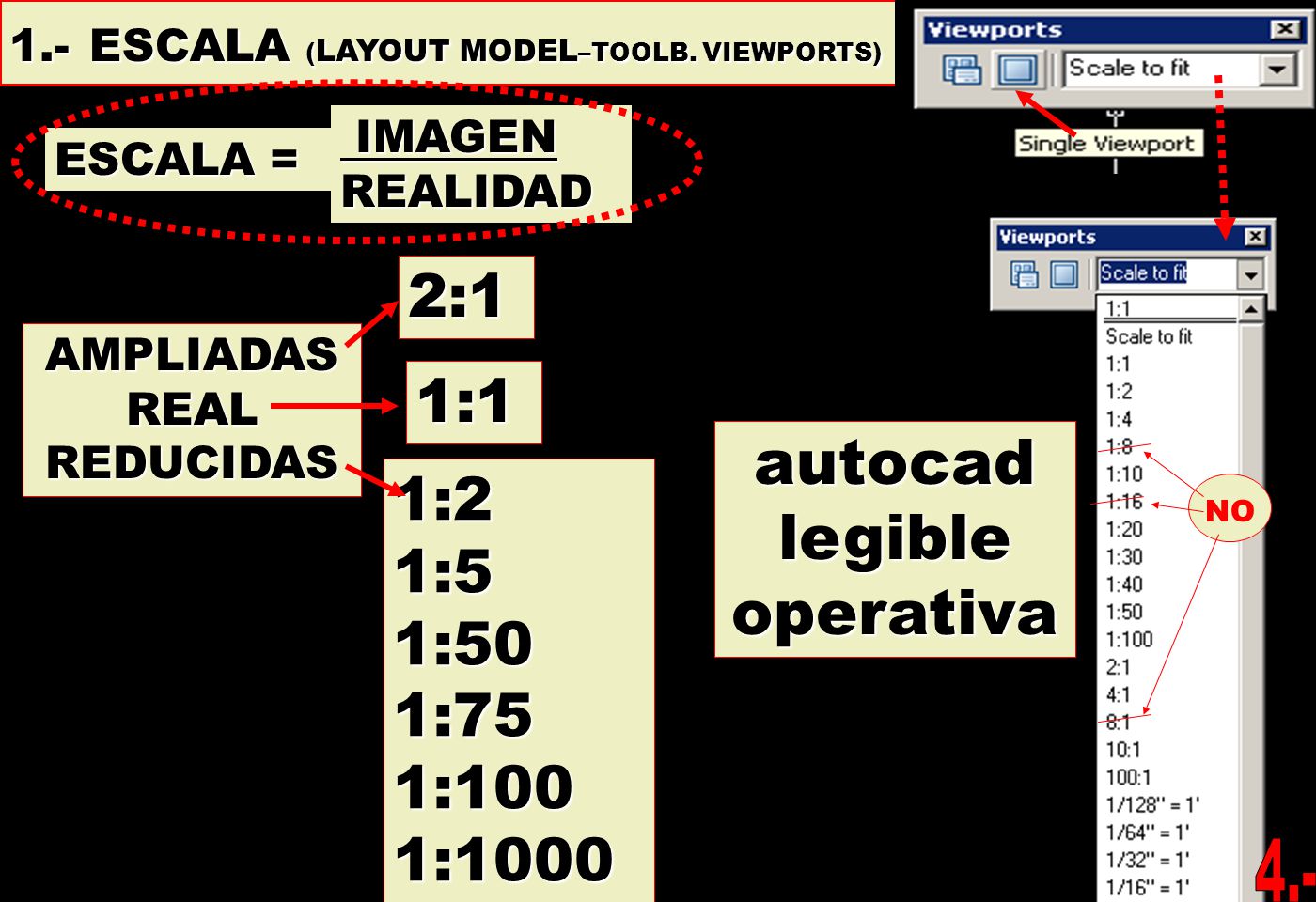

4 1.- ESCALA ( LAYOUT MODEL –TOOLB. VIEWPORTS) IMAGEN REALIDAD IMAGEN REALIDAD ESCALA = 2:1 AMPLIADAS REAL REDUCIDAS NO 1:1 1:2 1:5 1:50 1:75 1:100 1:1000 autocad legible operativa

5 2.- APAGAR VIEWPORTS

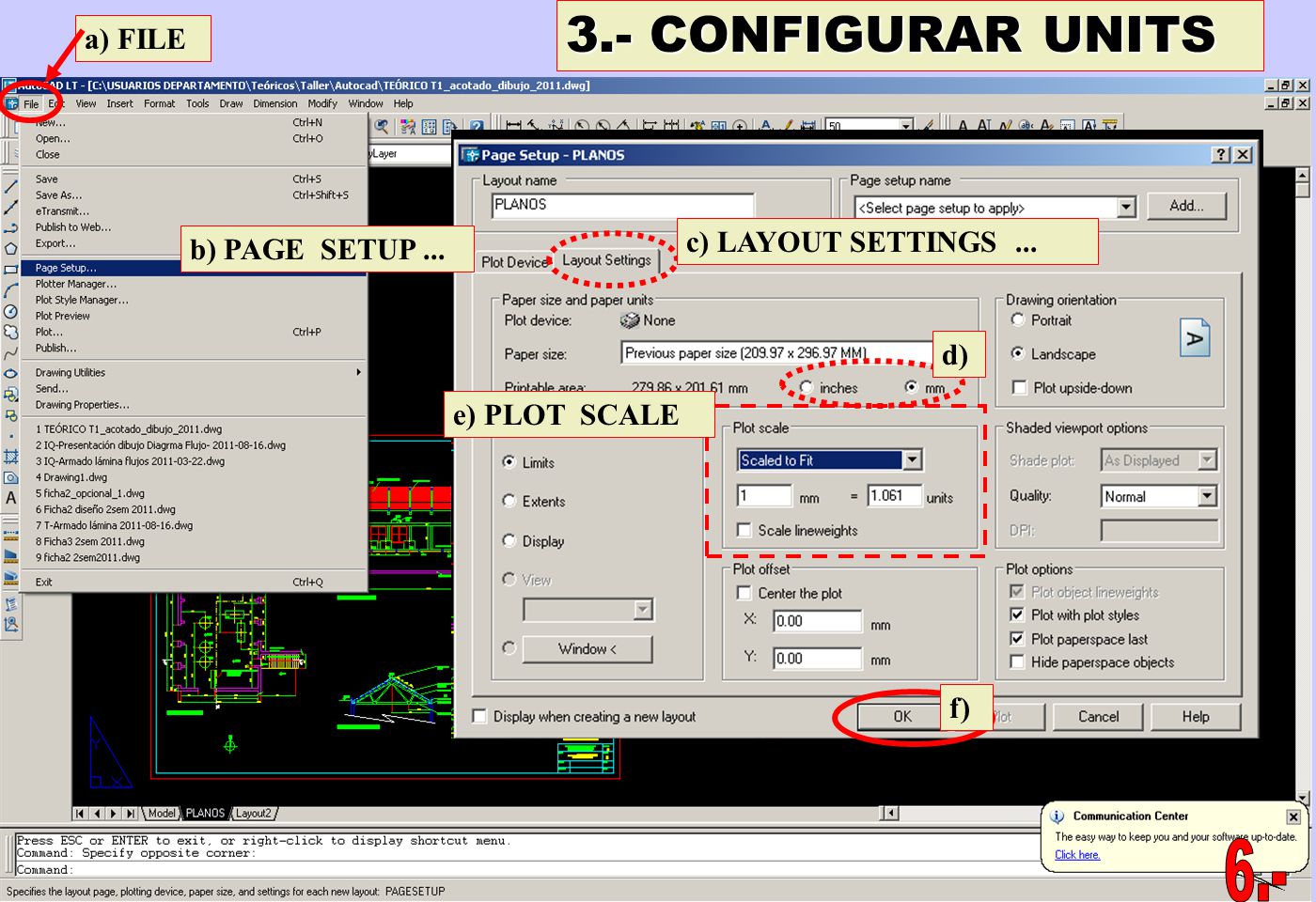

6 b) PAGE SETUP... c) LAYOUT SETTINGS... e) PLOT SCALE a) FILE 3.- CONFIGURAR UNITS d) f)

7 CONFIGURAR el ARCHIVO.dwg PARA IMPRIMIR o PLOTEAR: FING - CEICASAS PLOTEO archivo arquitectura NEGRO LAYERS + COLOR Impresión: NEGRO + ANCHO LÍNEA: LW-LAYERS + ESCALA + ESC.PLOTEO + UNIDAD + METROS + 1000 - 1 ---------------------- Aquellos que nos imprimen configuran los anchos de línea (LW), colores de impresión, así como la hoja,... Se muestran 2 ventanas y las modificaciones que deben realizar para imprimirnos correctamente el archivo,....

8 4.- LAYOUT- PAPER 5.- GRABAR IMPRIMIR en CEI o Plotear fuera Se sugiere, SIEMPRE VERIFICAR ESCALA/S luego de imprimir
