1 Escalas de Anotación – La Potencia de AutoCAD Módulo 1: Entorno AutoCAD
Juan Carlos Guardia Campos Ingeniero de Aplicaciones Autodesk – Sonda del Perú

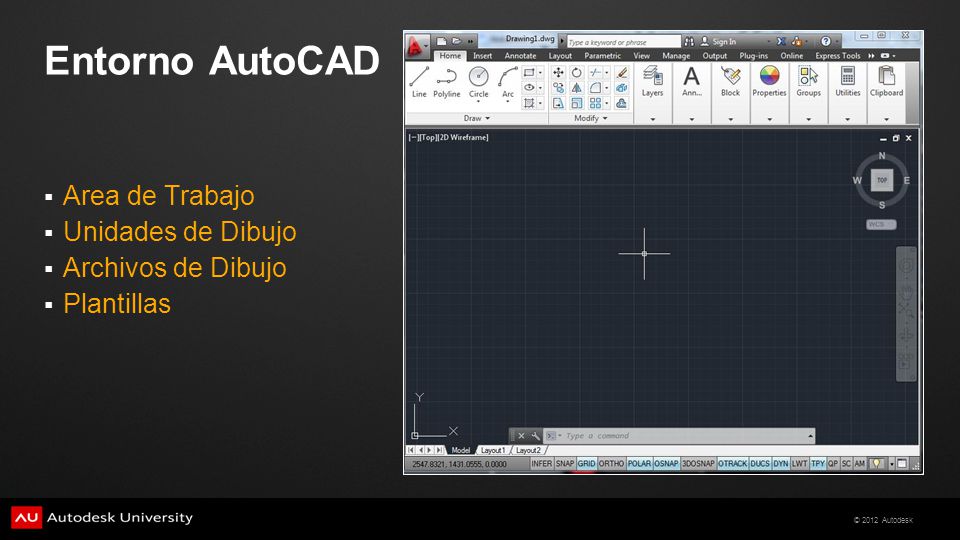

2 Entorno AutoCAD Area de Trabajo Unidades de Dibujo Archivos de Dibujo
Plantillas

3 Entorno AutoCAD : Area de Trabajo
MODEL

4 Entorno AutoCAD : Area de Trabajo
LAYOUT

5 Entorno AutoCAD : Area de Trabajo

6 Entorno AutoCAD : Unidades de Dibujo
Decididas por el Usuario Dependen del tipo de proyecto (Arquitectura, Mecánica, Civil, etc…) Arquitectura metros Mecánica milímetros Civil metros Topografía metros

7 Entorno AutoCAD : Archivos de Dibujo
VERSION SOFTWARE VERSION ARCHIVO DWG R14 2000 2002 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 El Formato .DWG Cada 03 versiones cambia

8 Entorno AutoCAD : Plantillas (Template)
El Formato .DWT Traspasan configuraciones a los DWG Estandarizan formatos Aumentan la productividad

9 Entorno AutoCAD : Plantillas (Template)
ACADISO.DWT Milímetros ACAD.DWT Pulgadas

10 Escalas de Anotación – La Potencia de AutoCAD Módulo 2: Configuración de Plantilla Metros
Juan Carlos Guardia Campos Ingeniero de Aplicaciones Autodesk – Sonda del Perú

11 Configuración de Plantilla Metros
Establecer límites referenciales (LIMITS) Ajustar la Grilla (F7) Crear las Escalas en Metros Verificación de Escalas en el Layout Crear Estilo de Texto Normal y Anotativo Guardar la plantilla

12 Configuración de Plantilla Metros:
Establecer límites referenciales (LIMITS) Utilizar archivo proviente de plantilla ACADISO.DWT Suponer que las unidades de dibujo son en Metros Definir area de 29m x 21m

13 Configuración de Plantilla Metros:
Ajustar la Grilla (F7) Grilla Mayor (5m x 5m) Grilla Menor (1m x 1m) Limitar la visión de la grilla a los limites referenciales

14 Configuración de Plantilla Metros:
Crear las escalas en metros Borrar las escalas en milímetros Definir escalas en metros Renombrar la escala 1:1 a escala de metros

15 Configuración de Plantilla Metros:
Crear las escalas en metros REPRESENTACION PLANO A ESCALA Concepto Escala REALIDAD MODEL LAYOUT

16 Configuración de Plantilla Metros:
Crear las escalas en metros Concepto Escala LAYOUT MODEL

17 Configuración de Plantilla Metros:
Crear las escalas en metros Preparando la Escala (Ejemplo): Realidad: Un escritorio de 100cm de largo Model: Dibujo 1 unidad, imagino que es 1 centímetro que representa a 100cm de la realidad, entonces estoy dibujando a escala 1/100. Entonces ya estoy dibujando en Metros porque dicho centímetro representa a 1 metro.

18 Configuración de Plantilla Metros:
Deducción de Escalas (Metros) ESCALA 1/100 1/50 1/20 REALIDAD 100cm=1m MODEL 1cm x100 x50 x20 =100 =50 =20 LAYOUT 10mm 20mm 50mm x100 x50 x20 =1000 Drawing Units Paper Units 1/125 1/1000 100cm=1m =125 =1000 =1000

19 Escalas de Anotación – La Potencia de AutoCAD Módulo 3: Configuración de Plantilla Metros (2)
Juan Carlos Guardia Campos Ingeniero de Aplicaciones Autodesk – Sonda del Perú

20 Configuración de Plantilla Metros
Verificación de Escalas en el Layout Crear Estilo de Texto Normal y Anotativo Guardar la plantilla

21 Configuración de Plantilla Metros:
Verificación de escalas en el layout Dibujar un cuadrado de 1m x 1m en el model Crear 4 viewports en el layout Aplicar la verificación de escalas

22 Configuración de Plantilla Metros:
Crear Estilo de Texto Normal y Anotativo Configurar estilo de texto normal Configurar estilo de texto anotativo Aplicar la anotatividad Guardar la plantilla

23 Configuración de Plantilla Metros:
Elementos Anotativos: Textos Dimensionados Bloques Patrones de Sombreado (HATCH)
