1 IPv6 en la Red CENIAInternet II Convención CITMATEL 2005 Ing. Luis Rojas luis@ceniai.inf.cu

2 Agenda ¿IPv6? ¿Por qué y para qué? IPv6 en el mundo y en la región. Coexistencia IPv4 e IPv6 ¿Qué hemos hecho en la Red CENIAInternet? ¿Qué podemos brindar HOY? Proyecciones y próximos pasos. Recomendaciones

3 ¿Qué es IPv6? IP Internet Protocol (Versión 4) Direcciones IP IPv6 Internet Protocol version 6  El IETF desarrolló las especificaciones básicas del IPv6 destinado a reemplazar el protocolo actual en que se fundamenta Internet.

4 ¿Por qué IPv6? Crecimiento en poco tiempo de la necesidad de direcciones IP.  Nuevos usuarios en países tan poblados como China o la India.  Nuevas tecnologías (xDSL, cable, PLC, PDAs, tecnologías inalámbricas, teléfonos móviles UMTS 3G, etc)

5 ¿Por qué IPv6? IPv4 para suplir este problema requiere de NAT(Network Address Translation) lo cual constituye una limitación.  Aplicaciones multimedia (RTP y RTCP).  Autenticación Kerberos necesita la dirección fuente, que es modificada por NAT en la cabecera IP.  IPSec pierde integridad, debido a que NAT cambia la dirección en la cabecera IP.  Multicast, es tan complicado, que en la práctica no se emplea.

6 ¿Qué nos brinda IPv6? Escalabilidad: IPv6 128 bits vs 32 bits de IPv4. IPv4: Teórico: 4 billones de dispositivos Práctico: 250 millones de dispositivos IPv6: 665.570.793.348.866.943.898.599 IP/m2. Seguridad: Encriptación de la información y autenticación de la fuente. Aplicaciones en tiempo real: Incluye etiquetado de flujo en sus especificaciones.

7 ¿Qué nos brinda IPv6? Plug and Play: La configuración se realiza automáticamente. Movilidad: IPv6 incluye mecanismos de movilidad más eficientes y robustos. Especificaciones más claras y optimizadas: La idea es quedarse con lo bueno y eliminar lo malo u obsoleto del protocolo actual. Direccionamiento y encaminado: IPv6 mejora la jerarquía de direccionamiento y encaminamiento. Extensibilidad: IPv6 ha sido diseñado para ser extensible y ofrece soporte optimizado para nuevas opciones y extensiones.

8 Agenda ¿IPv6? ¿Por qué y para qué? IPv6 en el mundo y en la región. Coexistencia IPv4 e IPv6 ¿Qué hemos hecho en la Red CENIAInternet? ¿Qué podemos brindar HOY? Proyecciones y próximos pasos. Recomendaciones

9 IPv6 en el mundo Se expande la conectividad IPv6, aumenta el número de proveedores de conectividad que brindan soporte IPv6. Llegan a término algunos proyectos de investigación y experimentación sobre IPv6 (KAME, 6BONE) para comenzar a dar paso a la producción y explotación práctica del protocolo. Continúa en ascenso el número de plataformas y aplicaciones con soporte IPv6.

10 Estadísticas de Internet

11 IPv6 en nuestra región En el presente año ha habido un incremento notable en el número de países que tienen conectividad IPv6, son ya 10 países con un total de 20 bloques enrutados contra solo 8 en el 2004. Existe un incremento por el interés sobre IPv6 en la región. La presencia de IPv6 ha ido ganando en espacio dentro de los eventos de Internet organizados en la región.

12 Estadísticas de LACNIC

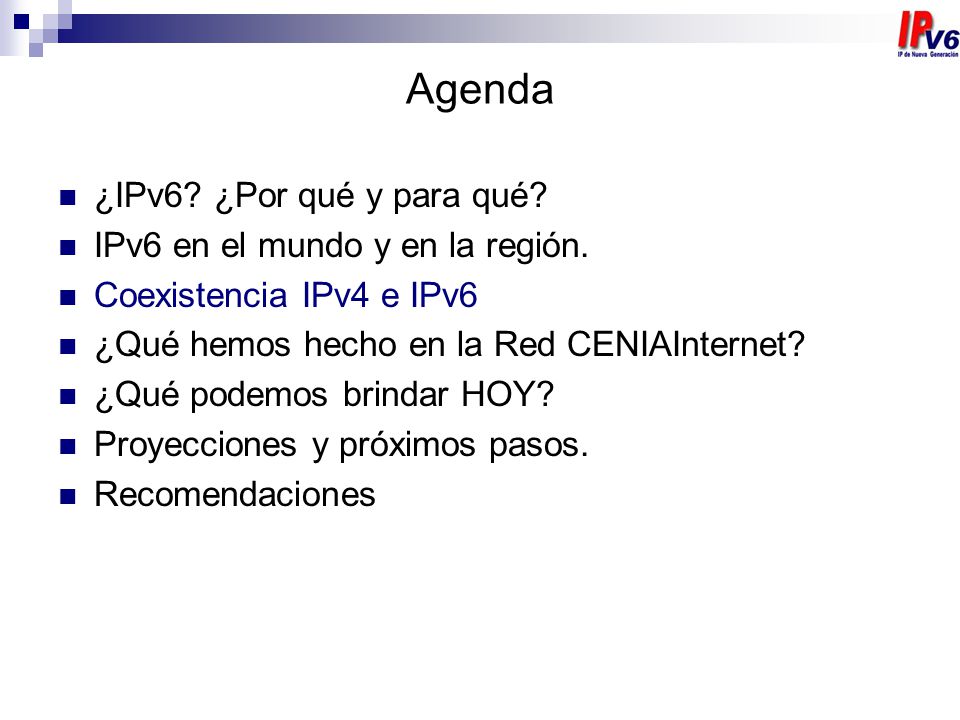

13 Agenda ¿IPv6? ¿Por qué y para qué? IPv6 en el mundo y en la región. Coexistencia IPv4 e IPv6 ¿Qué hemos hecho en la Red CENIAInternet? ¿Qué podemos brindar HOY? Proyecciones y próximos pasos. Recomendaciones

14 Coexistencia y Mecanismos de Transición Dual-stack coexisten IPv4 e IPv6 en las mismas redes y dispositivos. Tunneling permite interconectar islas IPv6. Translation permite interconectar dispositivos IPv6-only con dispositivos IPv4-only.

15 Dual Stack Modo Dual stack significa:  Ambas pilas IPv4 and IPv6 habilitadas  Las aplicaciones se comunican por IPv4 y IPv6  Selección de la versión está basada en la resolución de nombres y la preferencia de la aplicación. TCPUDP IPv4IPv6 Aplicación Data Link (Ethernet) 0x0800 TCPUDP IPv4IPv6 Aplicación con soporte IPv6 Data Link (Ethernet) 0x0800 Método más común en los Servidores de Aplicaciones

16 Tunneling Tunneling es encapsular el paquete IPv6 dentro de un paquete IPv4. IPv4 IPv6 Network Tunnel: IPv6 in IPv4 packet IPv6 Host Dual-Stack Router IPv6 Host IPv6 Header IPv4 Header IPv6 Header Transport Header Data Transport Header

17 Translation NAT-PT IPv4-only network IPv4 HostIPv6 Host IPv6-only network 172.16.1.1 2001:0420:1987:0:2E0:B0FF:FE6A:412C Src: 2001:0420:1987:0:2E0:B0FF:FE6A:412C Dst: PREFIX::1 1 2 Src: 172.17.1.1 Dst: 172.16.1.1 3 Src: 172.16.1.1 Dst: 172.17.1.1 Src: PREFIX::1 Dst: 2001:0420:1987:0:2E0:B0FF:FE6A:412C 4 ipv6 nat prefix 2001:1340::/96

18 Agenda ¿IPv6? ¿Por qué y para qué? IPv6 en el mundo y en la región. Coexistencia IPv4 e IPv6 ¿Qué hemos hecho en la Red CENIAInternet? ¿Qué podemos brindar HOY? Proyecciones y próximos pasos. Recomendaciones

19 ¿Qué hemos hecho? Se desarrolló un Proyecto para la implementación del protocolo en nuestra Red. Levantamiento del equipamiento existente en la Red:  Equipamiento con soporte IPv6.  Upgrade hardware y/o software necesario para implementar soporte IPv6. Se establecieron políticas en la Red para tener en cuenta el soporte IPv6 en las inversiones en equipamiento y software. Se solicitó un bloque IPv6 a LACNIC. Se configuró la zona inversa del bloque de direcciones 2001:1340/32 que nos fue asignado por LACNIC.

20 Red Experimental Se montó una red experimental, con estaciones de prueba con soporte Dual stack IPv6 e IPv4. Se activó IPv6, se comprobó conectividad IPv4 e IPv6. XPW2003 FreeBSD Router CISCO IPv6: 2001:1340:1:192/64 IPv4: 169.158.128.192/27 IPv4/IPv6

21 Servicios Red Experimental Se montaron servicios de DNS, WWW, FTP, SSH con soporte IPv6. XPW2003 FreeBSD Router CISCO IPv4/IPv6 Apache 2.0 + PHP +mySQL, Bind 9, SSH Server, Telnet. IIS 6.0, DNS Internet Explorer, PuTTy, FTP, Resolución de nombres

22 Dual Stack Backbone de la Red Se estableció Dual Stack IPv4/IPv6 en el backbone de la Red. Se activó OSPF v3 como enrutamiento interno. Red Experimental OSPFv3 IPv4/IPv6

23 Conectividad C. Habana Se estableció Dual Stack IPv4/IPv6 con los principales nodos de Ciudad de La Habana. Se estableció conectividad IPv6 con el MES, se le asignó un bloque de direcciones IPv6. Nodo Capitolio MES 2001:1340:8000/48 CITMATEL MTC

24 Conectividad NAP Se estableció conexión Dual Stack con el NAP sobre los enlaces IPv4 existentes. Se activó sesión BGP Multiprotocolo. 4/octubre/2005 Se anuncia por primera vez el prefijo IPv6 que se obtuvó en LACNIC el 6 de octubre de 2005. 2001:1340/32 NAP CITMATEL MP BGP Dual Stack NEWCOM MP BGP Tunel 6in4 IPv4 AS 11960 AS 10569

25 Estado Actual - Resultados Alcanzados

26 Sitio IPv6 Se creó un sitio Web con información sobre IPv6. www.ipv6.net.cu  Especificaciones  Software  Enlaces  Preguntas Frecuentes

27 Estado Actual - Resultados Alcanzados

28 Agenda ¿IPv6? ¿Por qué y para qué? IPv6 en el mundo y en la región. Coexistencia IPv4 e IPv6 ¿Qué hemos hecho en la Red CENIAInternet? ¿Qué podemos brindar HOY? Proyecciones y próximos pasos. Recomendaciones

29 ¿Qué podemos brindar hoy? Conectividad IPv6 nativa en los principales nodos de Ciudad de La Habana. (Capitolio, CITMATEL y Centro de Negocios Miramar.) Conectividad IPv6 vía túnel 6in4 en toda la red. Hosting de sitios Web con visibilidad en la Red de Nueva Generación. Servicio de DNS IPv4 e IPv6.

30 Agenda ¿IPv6? ¿Por qué y para qué? IPv6 en el mundo y en la región. Coexistencia IPv4 e IPv6 ¿Qué hemos hecho en la Red CENIAInternet? ¿Qué podemos brindar HOY? Proyecciones y próximos pasos. Recomendaciones

31 Proyecciones y próximos pasos. Completar el soporte IPv6 de todos los servicios de la Red en cada uno de los nodos (DNS, WWW, FTP, Correo, etc.). Upgradear el equipamiento que se requiere para extender la conectividad IPv6. Extender la conectividad IPv6 a todos los nodos de la red, incluida la Red Provincial. Continuar entrenamiento del personal que labora en la Red en tecnología IPv6. Continuar estudio IPv6 con el objetivo de aumentar el aprovechamiento de las ventajas del nuevo estándar.

32 Agenda ¿IPv6? ¿Por qué y para qué? IPv6 en el mundo y en la región. Coexistencia IPv4 e IPv6 ¿Qué hemos hecho en la Red CENIAInternet? ¿Qué podemos brindar HOY? Proyecciones y próximos pasos. Recomendaciones

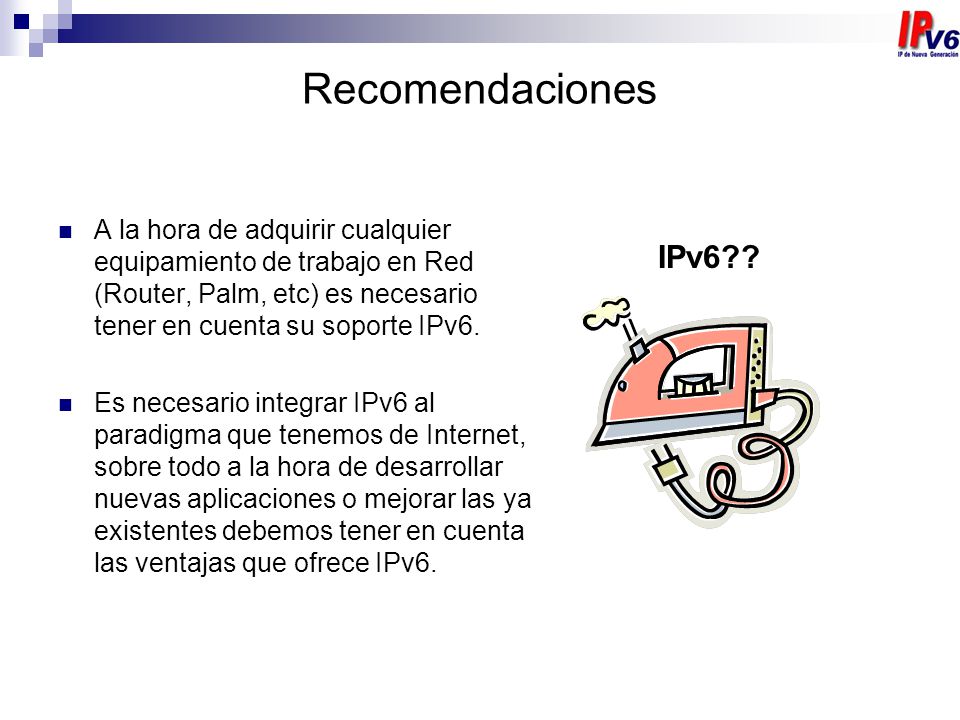

33 A la hora de adquirir cualquier equipamiento de trabajo en Red (Router, Palm, etc) es necesario tener en cuenta su soporte IPv6. Es necesario integrar IPv6 al paradigma que tenemos de Internet, sobre todo a la hora de desarrollar nuevas aplicaciones o mejorar las ya existentes debemos tener en cuenta las ventajas que ofrece IPv6. IPv6??

34 Preguntas
