1 Enrutamiento, Movilidad y Calidad de Servicio en IPv6 Instituto de Computación Facultad de Ingeniería Universidad de la República Marcelo Andino Helena Rivas Pablo Suárez

2 Definición del Proyecto n Objetivos: –Asimilar el estado del arte en IPv6 –Estudiar aspectos avanzados de IPv6 –Estudiar aplicabilidad de IPv6 n Resultados esperados: –Informe del estado del arte y aplicabilidad de IPv6 en entornos de red fija y móvil –Construcción de un testbed IPv6 basado en soluciones de código abierto sobre red de PCs –Probar el protocolo y las distintas aplicaciones –Estudiar, simular y probar temas avanzados de IPv6.

3 Testbed: características n Completamente dual stack n Salida a Internet IPv4: usamos NAT n Salida a Internet IPv6: tunel a 6Bone n DNS dual (registros A y AAAA) n Ruteo interno y externo dinámico dual n Acceso desde Internet IPv4 (6to4) n Website publicado en 6Bone n Multiples plataformas: –Routers: Intel-OpenBSD / Hosts: Sparc-NetBSD n Software libre: –*BSD, Quagga, Apache, Bind

4 Testbed: topología y enrutamiento

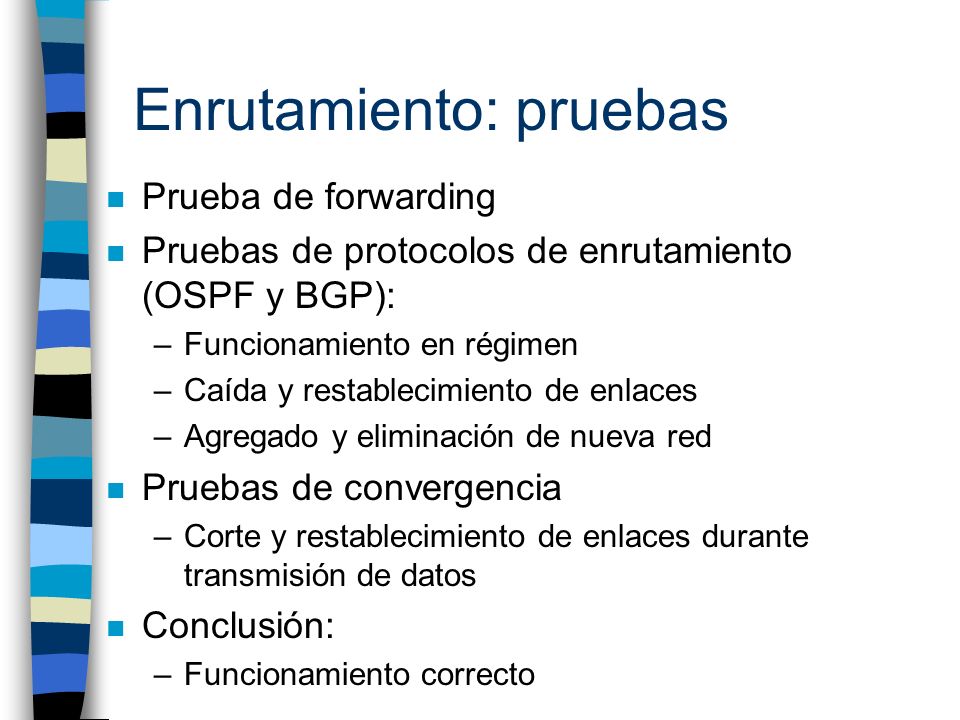

5 Enrutamiento: pruebas n Prueba de forwarding n Pruebas de protocolos de enrutamiento (OSPF y BGP): –Funcionamiento en régimen –Caída y restablecimiento de enlaces –Agregado y eliminación de nueva red n Pruebas de convergencia –Corte y restablecimiento de enlaces durante transmisión de datos n Conclusión: –Funcionamiento correcto

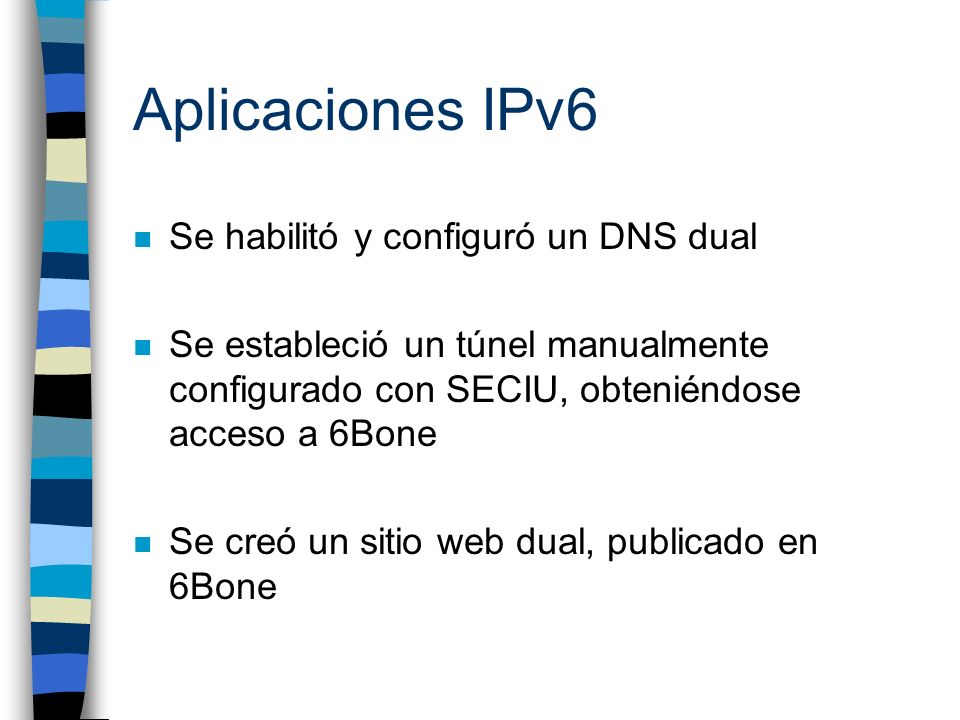

6 Aplicaciones IPv6 n Se habilitó y configuró un DNS dual n Se estableció un túnel manualmente configurado con SECIU, obteniéndose acceso a 6Bone n Se creó un sitio web dual, publicado en 6Bone

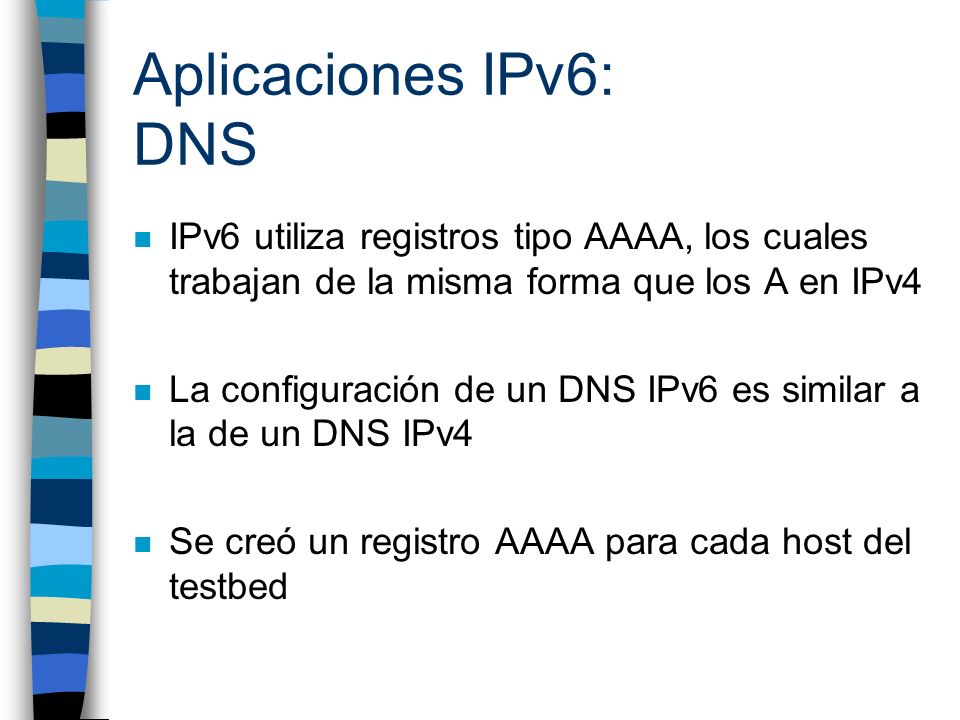

7 Aplicaciones IPv6: DNS n IPv6 utiliza registros tipo AAAA, los cuales trabajan de la misma forma que los A en IPv4 n La configuración de un DNS IPv6 es similar a la de un DNS IPv4 n Se creó un registro AAAA para cada host del testbed

8 Aplicaciones IPv6: túnel con SECIU n Túnel manualmente configurado 6over4 n El tráfico IPv6 se encapsula en paquetes IPv4, con el valor 41 en el campo Protocol n Permitió probar una de las técnicas de transición provista por IPv6

9 Aplicaciones IPv6: túnel con SECIU

10 Aplicaciones IPv6: sitio web n Se utilizó servidor web Apache compilado con soporte IPv6 n Accesible públicamente sólo a través del 6bone n Contiene información concerniente al proyecto

11 Movilidad: idea original

12 Movilidad: dificultades n Soporte a movilidad del stack IPv6 Kame no es compatible con OpenBSD (IPSec); se optó por usar NetBSD n Soporte a movilidad del stack IPv6 Kame no estaba lo suficientemente maduro (problemas de compilación); se estima versión estable para fines de 2005

13 Movilidad: simulación n Objetivos de la simulación: –Analizar el funcionamiento básico del protocolo MIP6 –Realizar una prueba de movilidad sobre IPv6 en una topología sencilla n Herramientas utilizadas: –Software de simulación NS/Mobiwan n Conclusión: –La simulación se comportó normalmente.

14 Movilidad: simulación

15 Calidad de Servicio n El tópico Calidad de Servicio sigue siendo un problema en las redes IP n Se agregó un nuevo campo en el cabezal n Se investigaron los siguientes tópicos relacionados a calidad de servicio en IPv6: –IPv6 Flows –ALTQ –MPLS

16 Calidad de servicio: IPv6 Flows n Nuevo campo en el cabezal: Flow Label n Trabajo en progreso n Propuestas de uso para el campo: –Intserv –Diffserv –MPLS

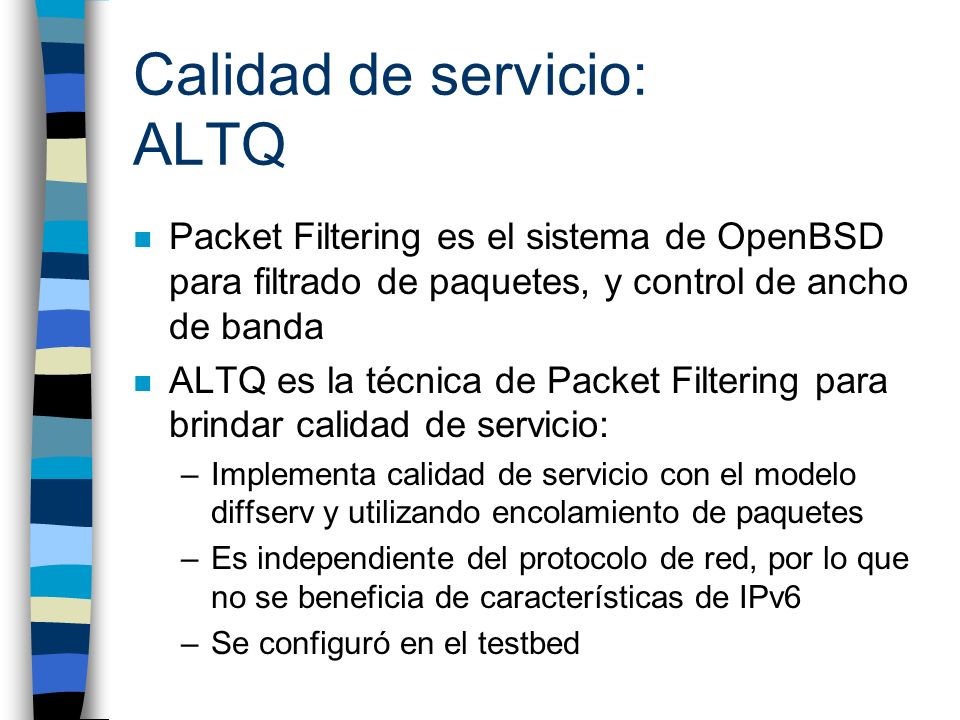

17 Calidad de servicio: ALTQ n Packet Filtering es el sistema de OpenBSD para filtrado de paquetes, y control de ancho de banda n ALTQ es la técnica de Packet Filtering para brindar calidad de servicio: –Implementa calidad de servicio con el modelo diffserv y utilizando encolamiento de paquetes –Es independiente del protocolo de red, por lo que no se beneficia de características de IPv6 –Se configuró en el testbed

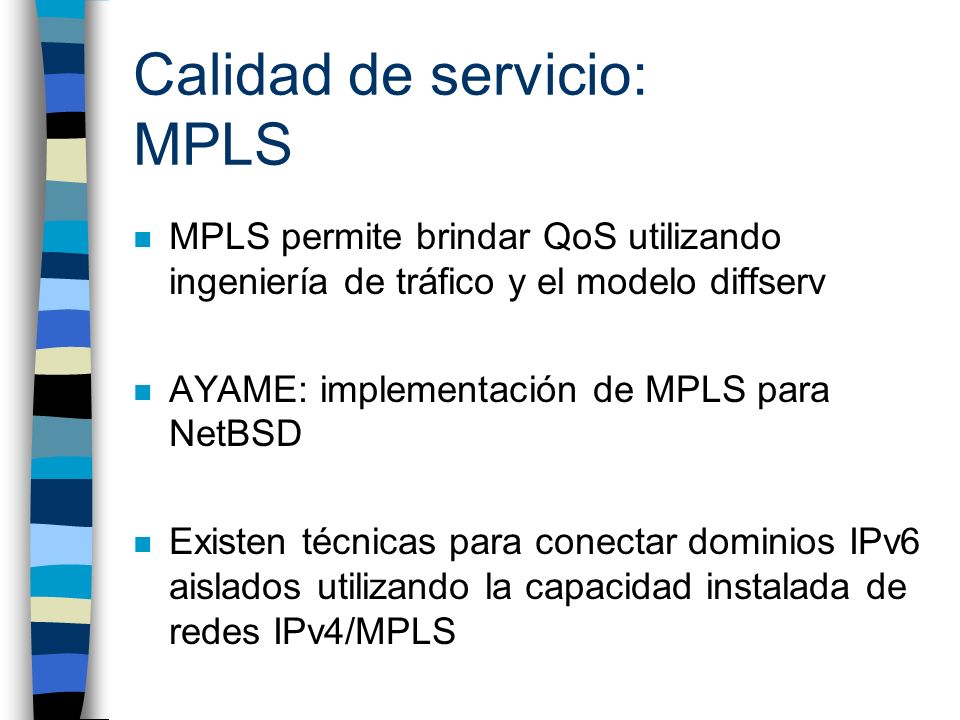

18 Calidad de servicio: MPLS n MPLS permite brindar QoS utilizando ingeniería de tráfico y el modelo diffserv n AYAME: implementación de MPLS para NetBSD n Existen técnicas para conectar dominios IPv6 aislados utilizando la capacidad instalada de redes IPv4/MPLS

19 Calidad de servicio: conclusiones n IPv6 Flows es aún trabajo en progreso n El soporte a calidad de servicio utilizando MPLS para IPv6 es el mismo que en IPv4 n MPLS posibilita la interoperabilidad de redes IPv6 utilizando infraestructura de red IPv4

20 Conclusiones del Proyecto n El trabajo requerido para la construcción de una internet IPv6 es equivalente al que se necesita para crear una internet IPv4 n IPv6 no requiere administración especial n Las herramientas de interoperabilidad con que cuenta IPv6 facilitarán la integración n El enrutamiento se mantuvo incambiado n La movilidad tiene mejoras importantes n IPv6 flows es aún trabajo en progreso

21 Demo n Acceso remoto al testbed –Conexión desde Internet IPv4 via 6Bone n Prueba de DNS IPv6 –Resolución de un nombre de host del testbed n Prueba de WebServer IPv6 –Acceso a página del sitio web del proyecto
