1 Sistema de Programacion DXF para Torno

2 Estructura del Programa.
Pre-Definir las herramientas que se van a utilizar. Cargar archivos DXF. Definir su punto de origen. Seleccione la geometría de las herramienta donde deseada pasar. Definir el funcionamiento deseado. Definir su posición de entrada. (Si es necesario) Llene la información sobre las ventanas de IPS. Transferencia de su programa a un programa que ya existente o crear un nuevo programa. Para continuar con las operaciones de más grupos de herramienta siga los pasos del 4 al 8.

3 Exportación de archivos de dibujo (DXF) Para Torno.
Este módulo de capacitación lo llevará a usted a través de los pasos para crear una parte utilizando el Sistema de Programación de DXF.

4 Selección del Dibujo. De el Administrador Seleccione el USB. Resalte el archivo que seba copiar ala Memoria. Oprimir(F2) seguido por el boton WRITE/ENTER .

5 Selección del Dibujo. Seleccione Memoria para Transferir el archivo de USB asi ala memoria del control. Oprimir el boton Write/Enter.

6 Transición de DXF Completado.

7 Descripción de sistema de programación DXF.
Esto muestra los ejes de las posiciones relativo a el Punto cero de origen de la Parte. Estos botones Tienen diferentes funciones según la operación en que se encuentre. En esta sección se muestra su grupo de Geometría Junto con sus herramientas.

8 Descripción de sistema de programación DXF.
Esta sección muestra los tres pasos que son necesarios seguir para ser una parte. Nota: hay menús de ayuda en la parte inferior derecha de la pantalla.

9 Seleccione las herramientas que se utilizan.
Para este ejercicio se Uso la herramienta #1, OD TURN Tanbien usaremos herramienta #2 Drill dia Use las teclas ATC/FWD OR ATC/REV para Seleccionar las Herramientas.

10 Introduzca el punto de origen.
Comience por seleccionar el Punto cero de referencia de su parte. NOTA el punto de origen Se puede pasar a cualquier Deseada posición mediante el uso de el teclas JOG.

11 Introduzca el punto de origen.
Siga los pasos de la Parte inferior de la pantalla para establecer Su punto de referencia.

12 Seleccione la geometría.
Al seleccionar la Geometría deseada estar seguros de que que comienzan en un Segmento de línea. Oprimir (F2)

13 Al oprimir la tecla (F2) en el Las teclas de función Una ventana se Habre Pidiendo qué tipo de cadena que desee. AUTOMATIC O MANUAL. Oprimir la tecla (F2) Después de hacer la Selección de la cadena oprimir write/ENTER La línea de color rojo encendido es el segmento seleccionado. La flecha verde es la dirección de la cadena.

14 Notificación de la Seleccionada geometría ha cambiado de color. Usted ha creado un nuevo Grupo. Aviso de cómo cambian los colores de los pasos que haya completado

15 Al oprimir la tecla (F3) en la Tecla de función una ventana lo Llevará a pedir qué tipo de Operación desee. Este ejercicio Usaremos Profile OD Una vez que la Selección de operación ha sido seleccionado oprima la tecla WRITE/ENTER.

16 Mueva el cursor del centro para el valor del diámetro.
Utilice el Mango Jog para mover La ubicación del Diametro deseado. Observe el símbolo del sistema en La parte inferior después de haber presionando el (F3) Tecla de función. Si el diametro no ha sido predefinidos en IPS

17 Función de las ventanas de IPS
Una ves los tres pasos sean Cpmletado y el diametro alla sido establisado En IPS Una nueva ventana aparesera Llenar la ventanas de información oprima (F4) de las teclas de función para obtener el programa

18 Al oprimir (F4) en la Tecla de función la Grabadora del IPS aparecera.
Para este ejercicio Usar número 1, y creará un nuevo programa. Seguido por la tecla. WRITE/ENTER

19 después de la selección haya sido realizado.
Una vez (F4) se ha Prensionado en la Grabadora del IPS la Lista de Programa aparece que Sería capaz de Seleccione un existente programa o Crear un programa nuevo. En este ejercicio crearemos un nuevo programa. En el cuadro INPUT escriva La letra O seguido por una serie de números. Presione la tecla WRITE/ENTER después de la selección haya sido realizado.

20 Usted está ahora en condiciones de ver el programa que fue Creado Utilizar sólo El Sistema de programación DXF. Si necesita ajustar cualquier información sobre La ventana de IPS oprima la tecla write/ENTER. Para continuar en Selección de Geometría Para otra herramienta oprimir la tecla Edit.

21 Para continuar con mas grupos de Herramientas Utilice el mango (Jog handle) para seleccionar la geometría o los botones con diferentes ejes.

22 Para continuar con grupos Adicionales de herramienta Siga los pasos 2,3.

23 para las ventanas de IPS.
A continuación se programara una operación de taladrado usando la tecla F2 y seleccionaremos el centro de la parte. Despues de hacer su seleccion oprimir la tecla F3 para las ventanas de IPS.

24 Llenar las ventanas Con la informacion Correcta despues Presione la tacle F4 Para grabar el Programa. .

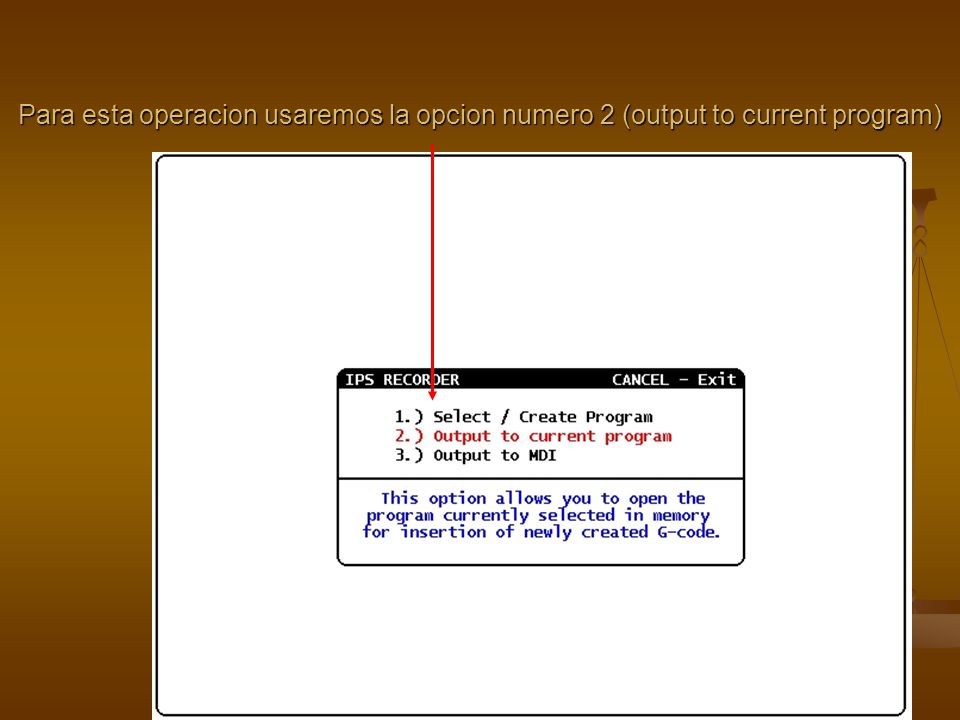

25 Para esta operacion usaremos la opcion numero 2 (output to current program)

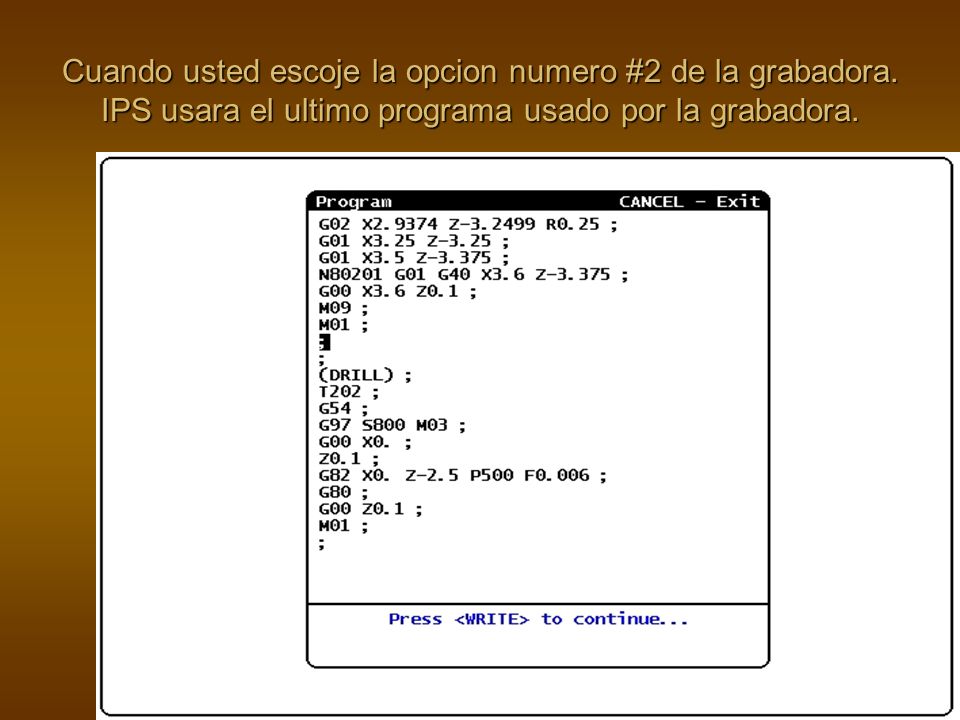

26 Cuando usted escoje la opcion numero #2 de la grabadora
Cuando usted escoje la opcion numero #2 de la grabadora. IPS usara el ultimo programa usado por la grabadora.

27 Para verificar el programa creado usando DXF utilize el boton de grafica y corra el programa.

28 Prepared by Haas Automation
Application Department Oxnard ca, 93030
