Método Ejes Instantáneos de Rotación Prof. Charles Delgado
2
Enunciado del Problema En el mecanismo Prensa de Palanca representado en la figura tiene los siguientes datos: ω 2 = 1 rad/s [cte.] O 2 A = 10 cm Hallar la velocidad del punto “F” y la relación de reducción?
3
Calculo de Va: Va = ω2 * r2 Va = 1 rad/s * 0.1 m Va = 0.1 m/s Kv = (0.1 m/s) / ( 5 cm) Kv = 0.02 (m/s)/cm Asumido por el dibujante
4

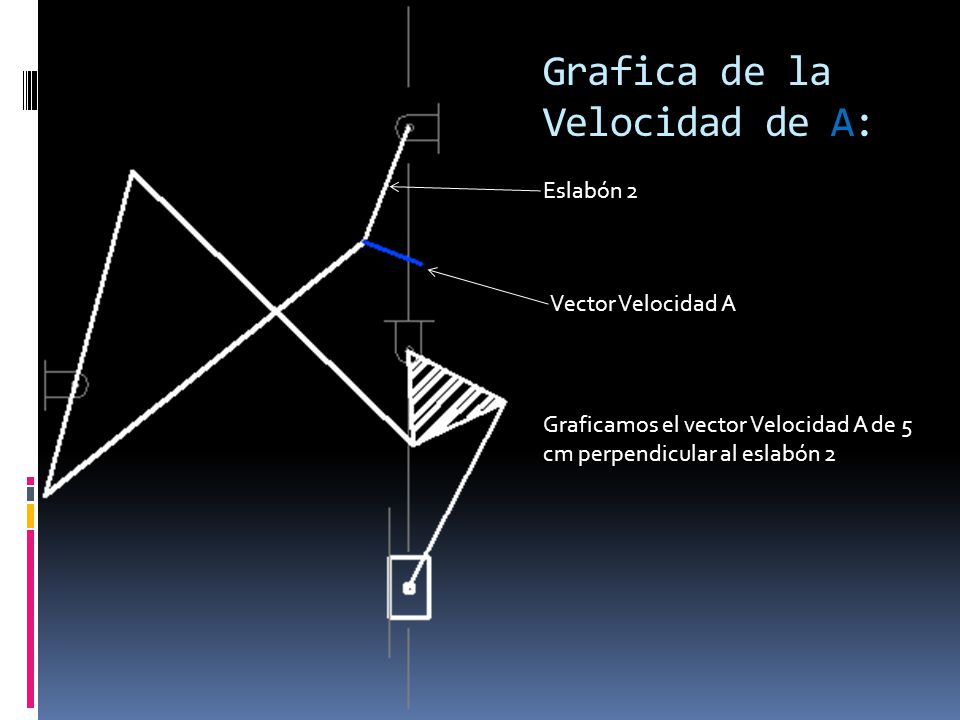

A Grafica de la Velocidad de A: Vector Velocidad A Eslabón 2 Graficamos el vector Velocidad A de 5 cm perpendicular al eslabón 2
5

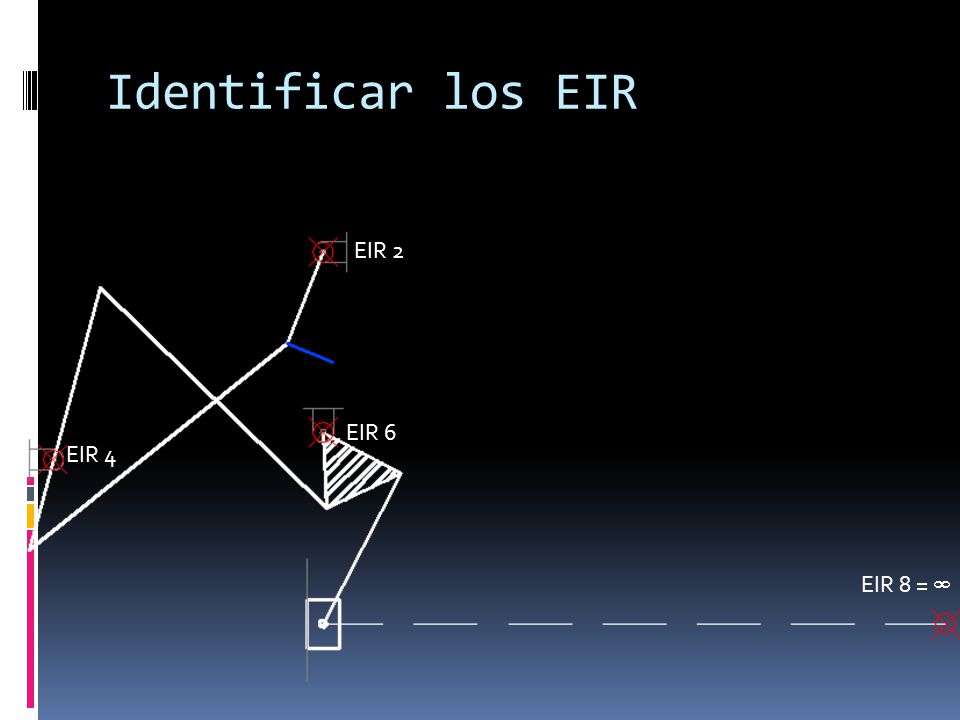

Identificar los EIR EIR 2 EIR 4 EIR 6 EIR 8 =
6
EIR 3 Con el eslabón 2 y el eslabón 4 se extienden los ejes y al cortarse se ubica el EIR 3
7

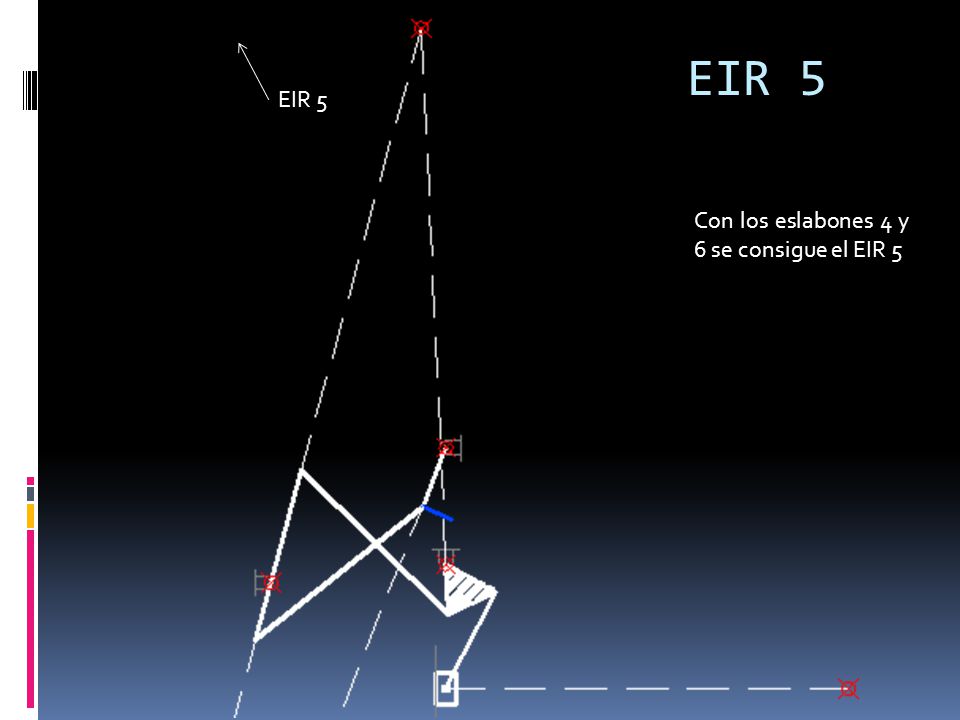

EIR 5 Con los eslabones 4 y 6 se consigue el EIR 5
8
EIR 7 Con el eje del eslabón 6 y el eje del eslabón 8 se consigue EIR 7
9
Velocidad de B Con el EIR 3 se traslada la velocidad A para conseguir la velocidad B
10
Velocidad de C Con el EIR 4 y la velocidad de B se consigue la velocidad de C Velocidad C
11
Velocidad de D Con el EIR 5, se traslada la velocidad de C y se encuentra la velocidad D. EIR5 Velocidad de D
12
Velocidad de E Por medio del EIR 6 se traslada le velocidad D y se determina la velocidad E Velocidad de D Velocidad de E
13
Velocidad de F: Con el EIR 7 se traslada la velocidad de E y se consigue la velocidad F Velocidad E F Velocidad F
14
Solución Vb = 4.2cm * 0.02 = 0.084 m/s Vc = 8.08cm * 0.02 = 0.1616 m/s Vd = 10.32 cm * 0.02 = 0.2064 m/s Ve = 11.92 cm * 0.02 = 0.2384 m/s Vf = 13.41 cm * 0.02 = 0.2682 m/s Vb/Va = 0.84 Vc /Va = 1.616 Vd/Va = 2.064 Ve/Va = 2.384 Vf/Va = 2.682
