E S C A L A Escala Natural  1:1 1/1

Presentación del tema: "E S C A L A Escala Natural  1:1 1/1"— Transcripción de la presentación:

1

2 E S C A L A Escala Natural  1:1 1/1
A cada unidad dibujada corresponden X unidades reales, es decir, lo real sufre una reducción de X veces en el dibujo. Escala de reducción  1:X 1/X Escala Natural  : /1 Z unidades dibujadas corresponden a una unidad real. Es decir, indica el número de veces que se amplían las dimensiones reales en el dibujo. Escala de ampliación  Z:1 Z/1

3 ESCALAS NORMALIZADAS IRAM 4505
ESCALAS DE REDUCCION 1: 1,25 1: 2 1: 2,5 1:5 1:7,5 ESCALA NATURAL 1:1 ESCALAS DE AMPLIACIÓN 1,25:1 2:1 2,5:1 5:1 7,5:1

4 Ejemplo: Selección de escalas

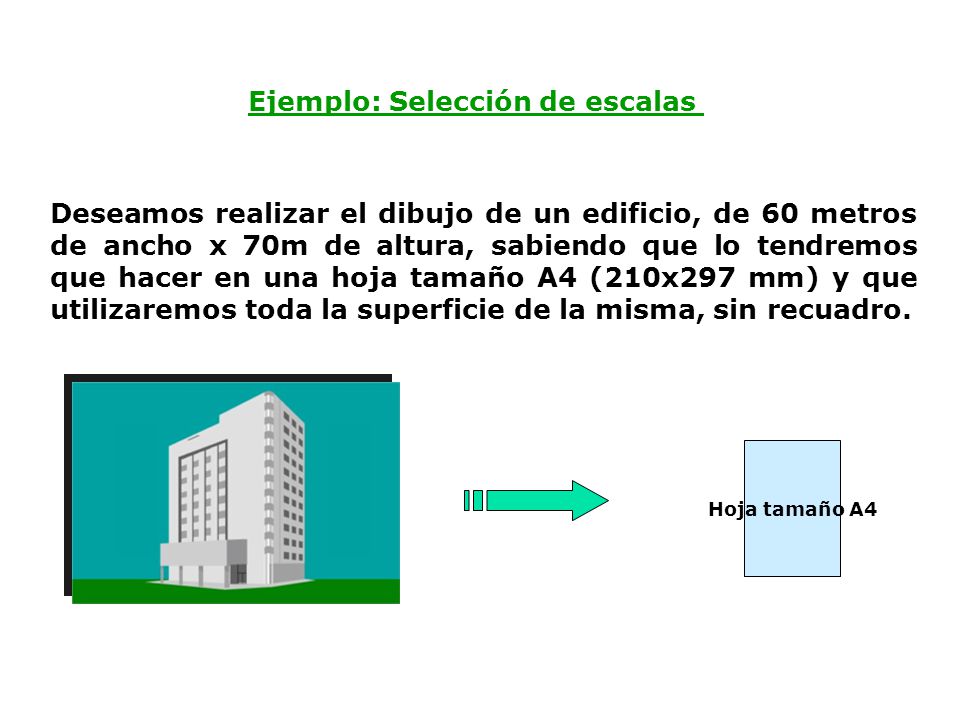

Deseamos realizar el dibujo de un edificio, de 60 metros de ancho x 70m de altura, sabiendo que lo tendremos que hacer en una hoja tamaño A4 (210x297 mm) y que utilizaremos toda la superficie de la misma, sin recuadro. Hoja tamaño A4

5

6

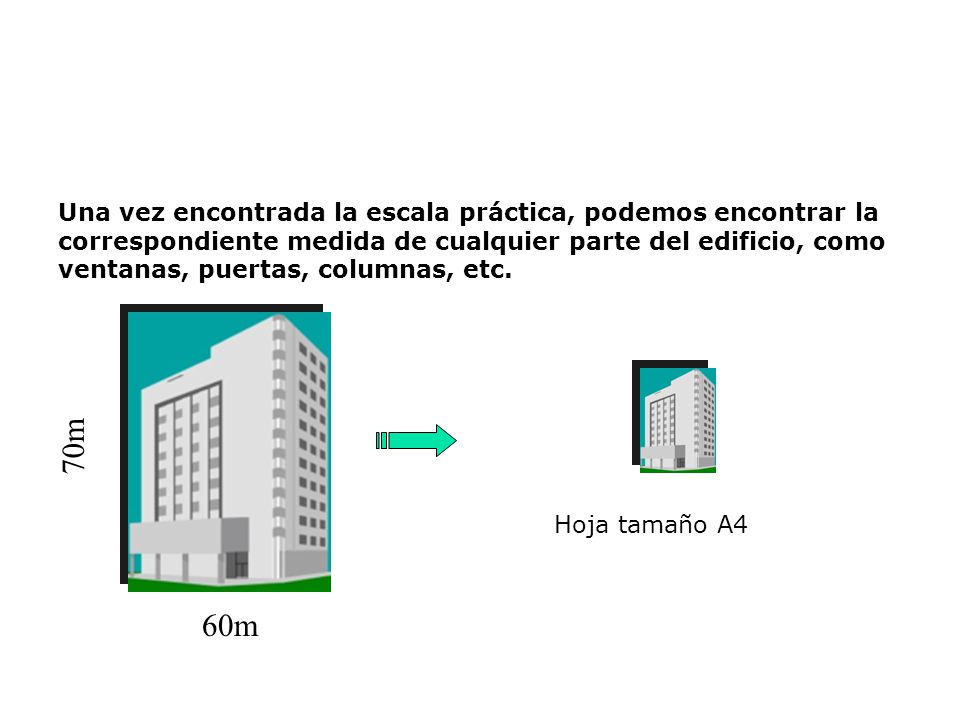

7 Una vez encontrada la escala práctica, podemos encontrar la correspondiente medida de cualquier parte del edificio, como ventanas, puertas, columnas, etc. 70m Hoja tamaño A4 60m

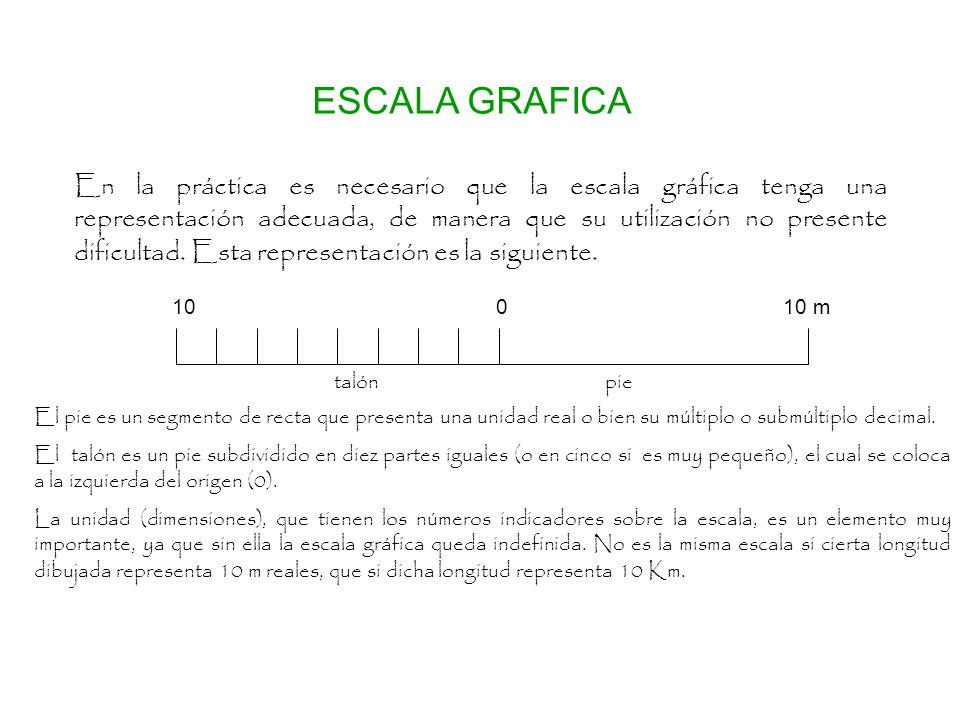

8 ESCALA GRAFICA En la práctica es necesario que la escala gráfica tenga una representación adecuada, de manera que su utilización no presente dificultad. Esta representación es la siguiente. m   talón pie El pie es un segmento de recta que presenta una unidad real o bien su múltiplo o submúltiplo decimal. El talón es un pie subdividido en diez partes iguales (o en cinco si es muy pequeño), el cual se coloca a la izquierda del origen (0). La unidad (dimensiones), que tienen los números indicadores sobre la escala, es un elemento muy importante, ya que sin ella la escala gráfica queda indefinida. No es la misma escala si cierta longitud dibujada representa 10 m reales, que si dicha longitud representa 10 Km.

9 Construcción de escalas de reducción. Construcción de la escala 1:750

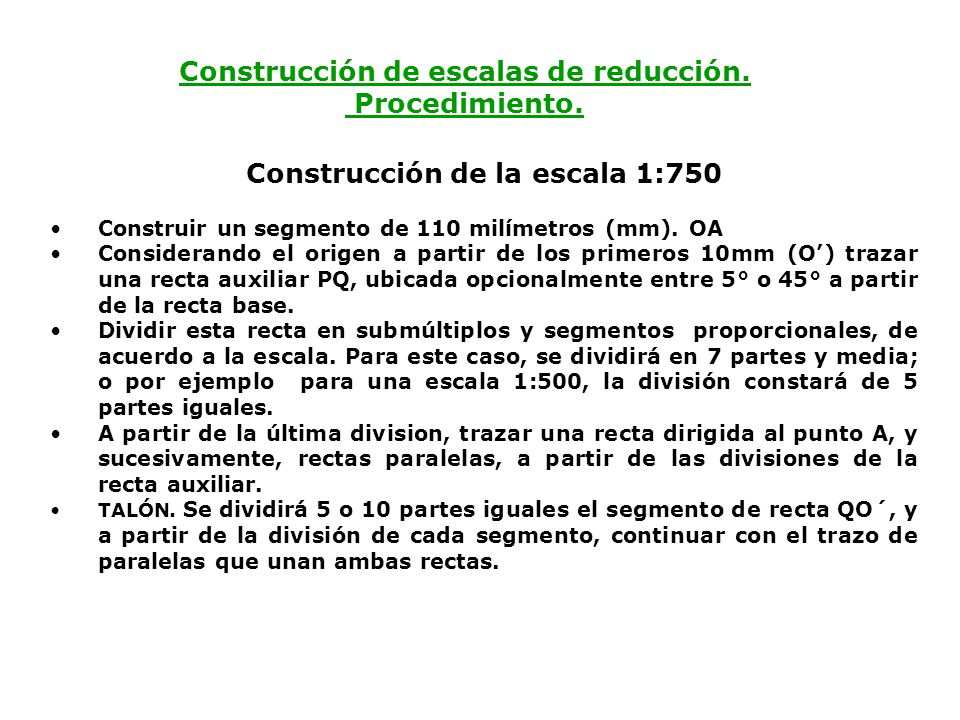

Procedimiento. Construcción de la escala 1:750 Construir un segmento de 110 milímetros (mm). OA Considerando el origen a partir de los primeros 10mm (O’) trazar una recta auxiliar PQ, ubicada opcionalmente entre 5° o 45° a partir de la recta base. Dividir esta recta en submúltiplos y segmentos proporcionales, de acuerdo a la escala. Para este caso, se dividirá en 7 partes y media; o por ejemplo para una escala 1:500, la división constará de 5 partes iguales. A partir de la última division, trazar una recta dirigida al punto A, y sucesivamente, rectas paralelas, a partir de las divisiones de la recta auxiliar. TALÓN. Se dividirá 5 o 10 partes iguales el segmento de recta QO´, y a partir de la división de cada segmento, continuar con el trazo de paralelas que unan ambas rectas.

10

11 Construcción de escalas de reducción.

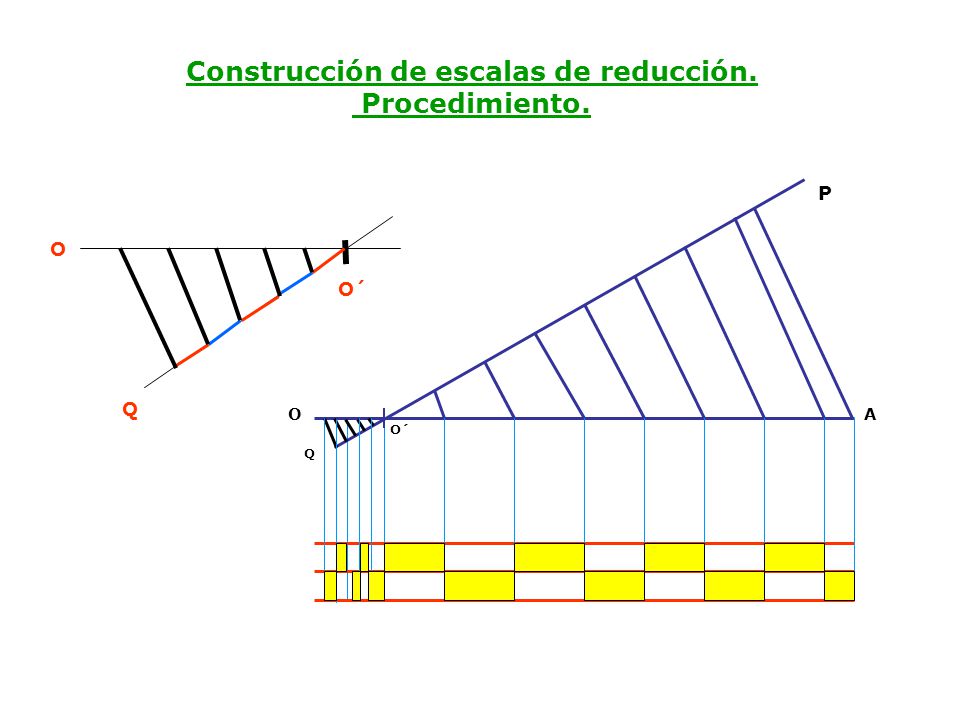

Procedimiento. P O O´ Q O A O´ Q

12

13 Construcción de escalas de reducción.

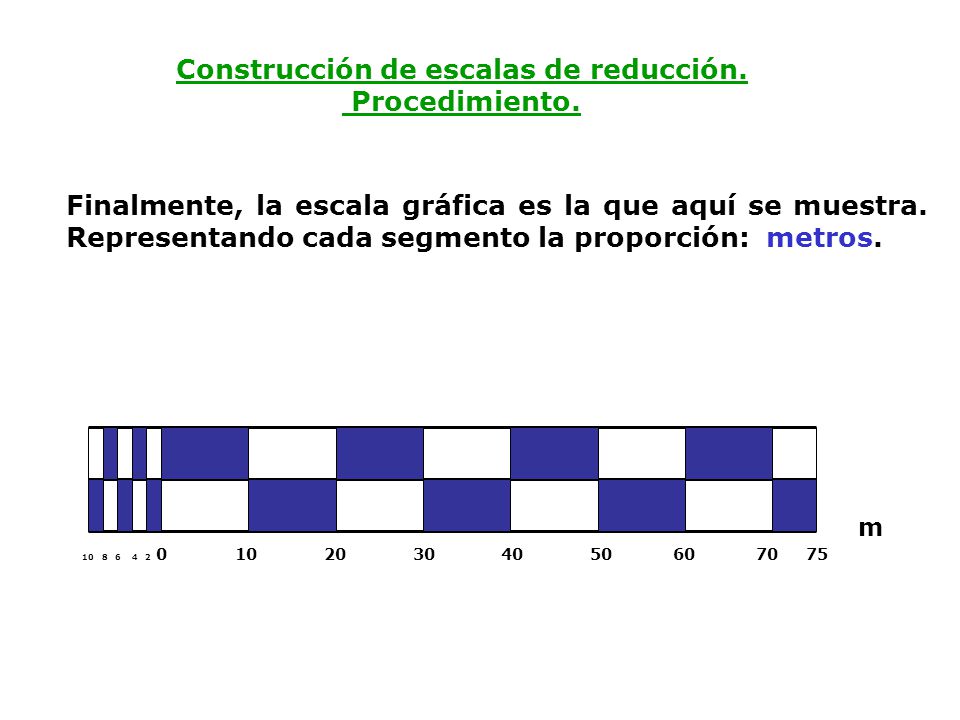

Procedimiento. Finalmente, la escala gráfica es la que aquí se muestra. Representando cada segmento la proporción: metros. m

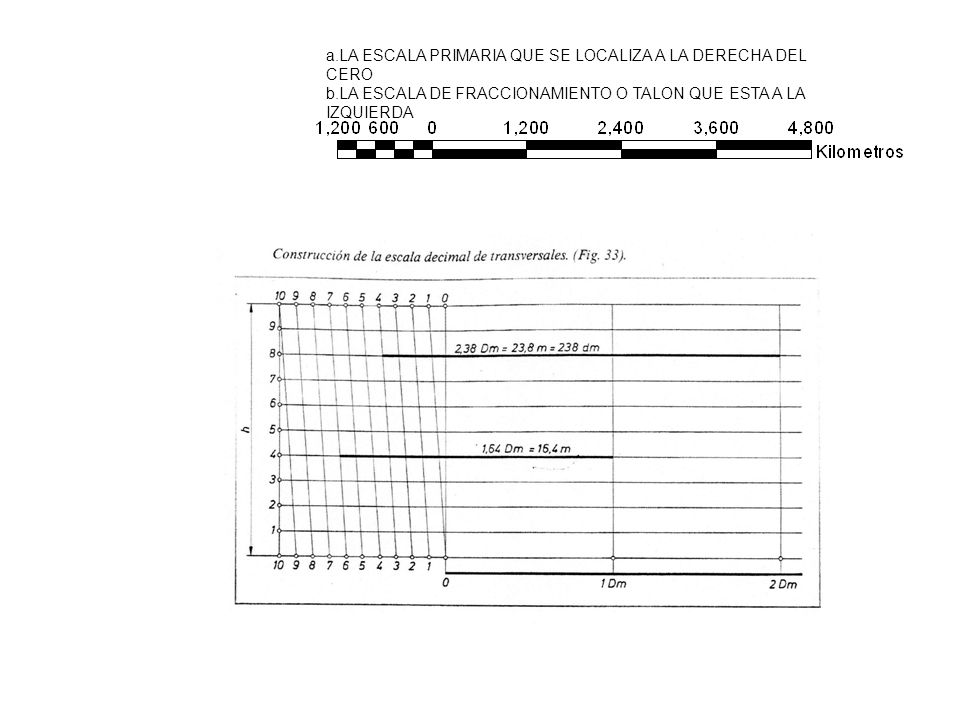

14 LA ESCALA PRIMARIA QUE SE LOCALIZA A LA DERECHA DEL CERO
LA ESCALA DE FRACCIONAMIENTO O TALON QUE ESTA A LA IZQUIERDA

15
