1 Práctico 1 – Tipos de Topologías

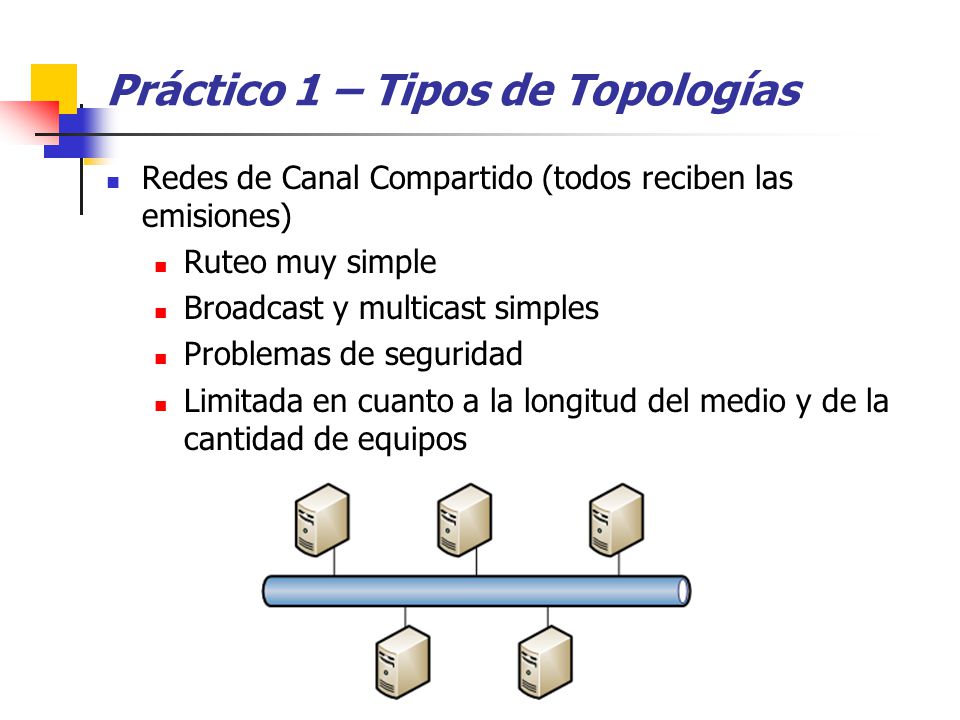

Redes de Canal Compartido (todos reciben las emisiones) Ruteo muy simple Broadcast y multicast simples Problemas de seguridad Limitada en cuanto a la longitud del medio y de la cantidad de equipos

2 Práctico 1 – Tipos de Topologías

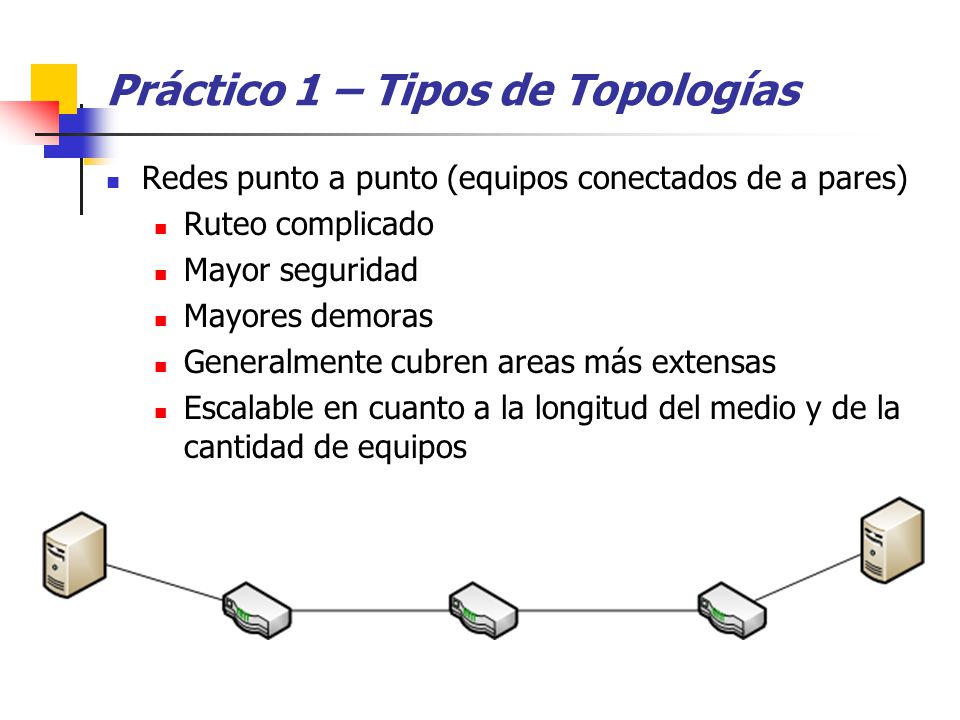

Redes punto a punto (equipos conectados de a pares) Ruteo complicado Mayor seguridad Mayores demoras Generalmente cubren areas más extensas Escalable en cuanto a la longitud del medio y de la cantidad de equipos

3 Práctico 1 – Tipos de Topologías

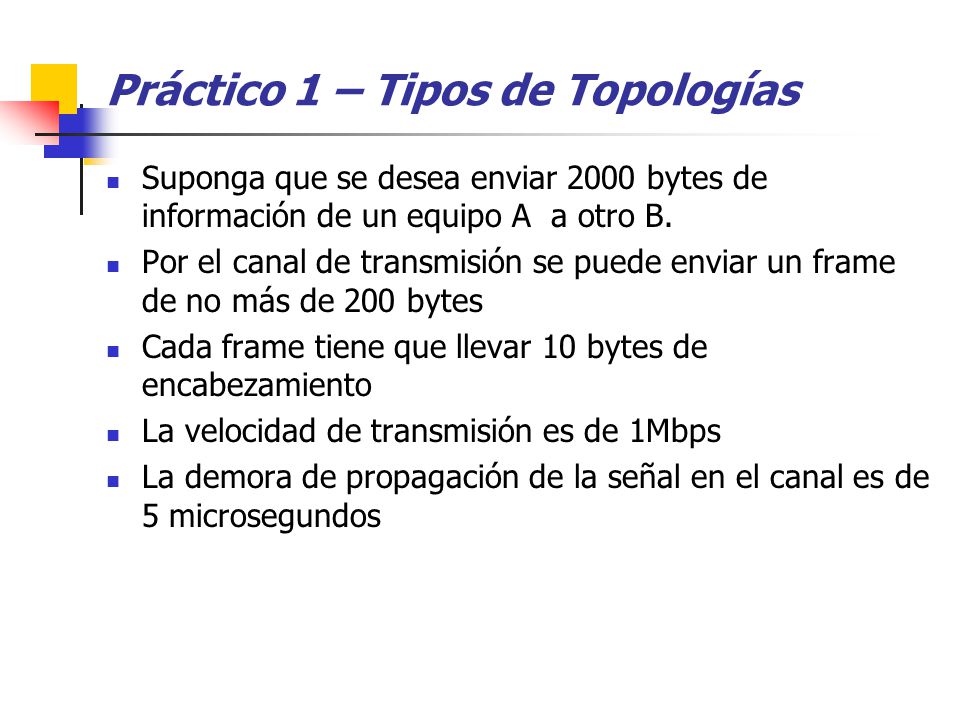

Suponga que se desea enviar 2000 bytes de información de un equipo A a otro B. Por el canal de transmisión se puede enviar un frame de no más de 200 bytes Cada frame tiene que llevar 10 bytes de encabezamiento La velocidad de transmisión es de 1Mbps La demora de propagación de la señal en el canal es de 5 microsegundos

4 Práctico 1 – Tipos de Topologías

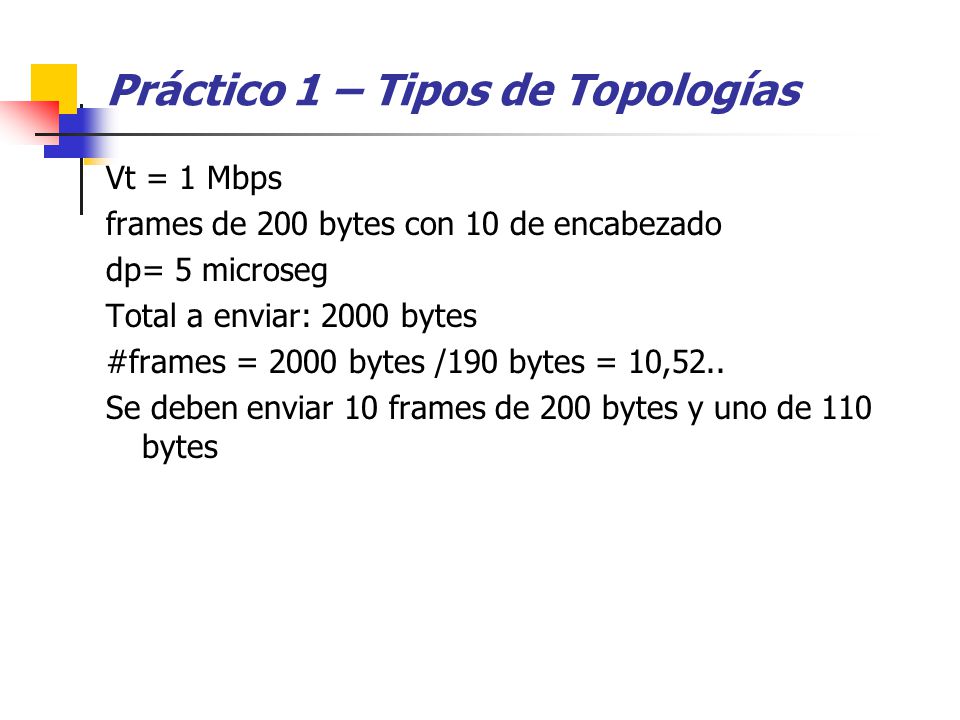

Vt = 1 Mbps frames de 200 bytes con 10 de encabezado dp= 5 microseg Total a enviar: 2000 bytes #frames = 2000 bytes /190 bytes = 10,52.. Se deben enviar 10 frames de 200 bytes y uno de 110 bytes

5 Práctico 1 – Tipos de Topologías

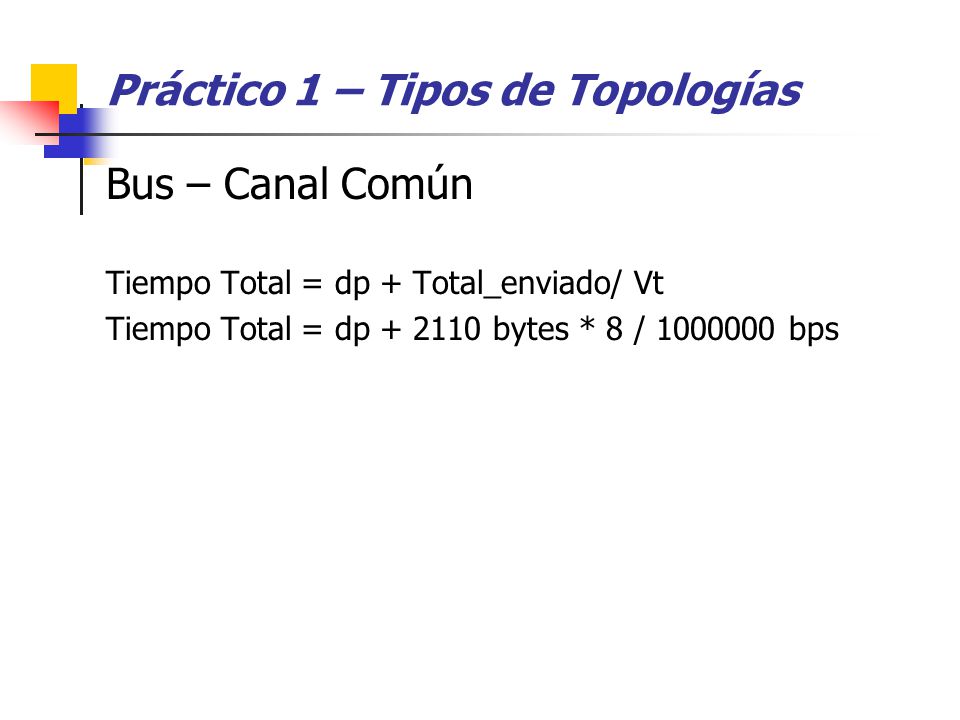

Bus – Canal Común Tiempo Total = dp + Total_enviado/ Vt Tiempo Total = dp bytes * 8 / bps

6 Práctico 1 – Tipos de Topologías

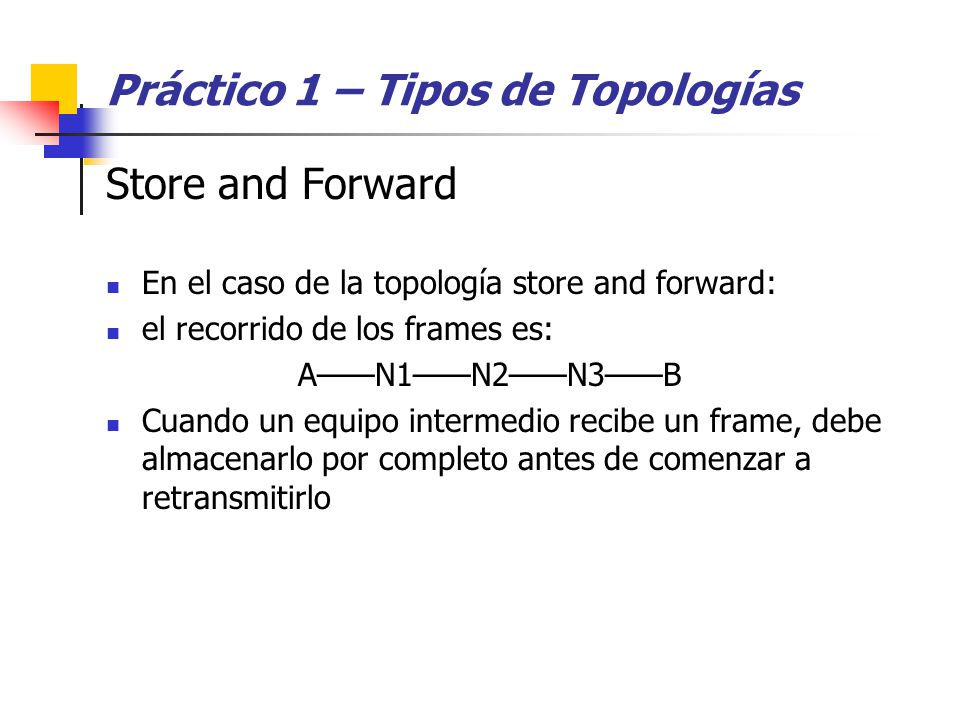

Store and Forward En el caso de la topología store and forward: el recorrido de los frames es: A——N1——N2——N3——B Cuando un equipo intermedio recibe un frame, debe almacenarlo por completo antes de comenzar a retransmitirlo

7 Práctico 1 – Tipos de Topologías

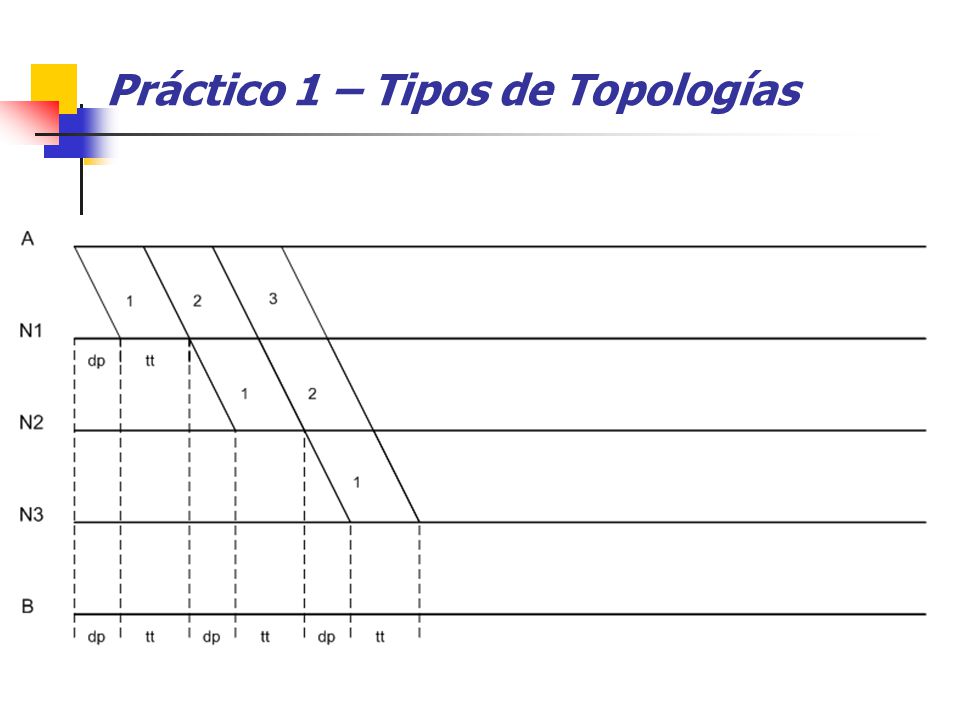

Store and Forward Tiempo de transmición de un frame tt = 200 bytes/Vt Ttf = 110 bytes/Vt

8 Práctico 1 – Tipos de Topologías

9 Práctico 1 – Tipos de Topologías

10 Práctico 1 – Tipos de Topologías

11 Práctico 1 – Tipos de Topologías

12 Práctico 1 – Tipos de Topologías

13 Práctico 1 – Tipos de Topologías

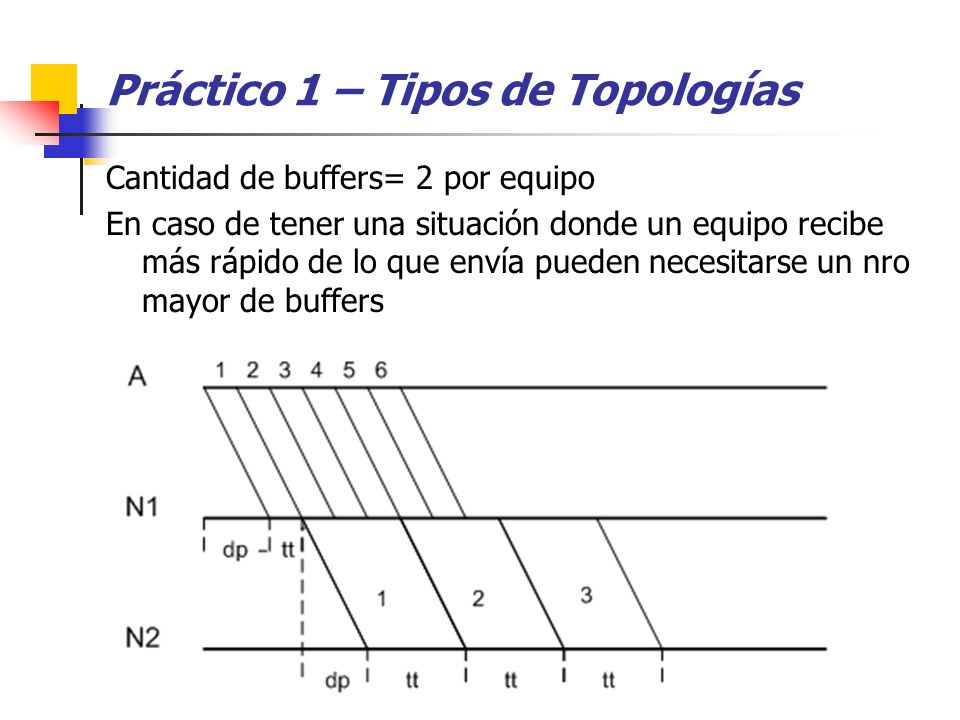

Cantidad de buffers= 2 por equipo En caso de tener una situación donde un equipo recibe más rápido de lo que envía pueden necesitarse un nro mayor de buffers
