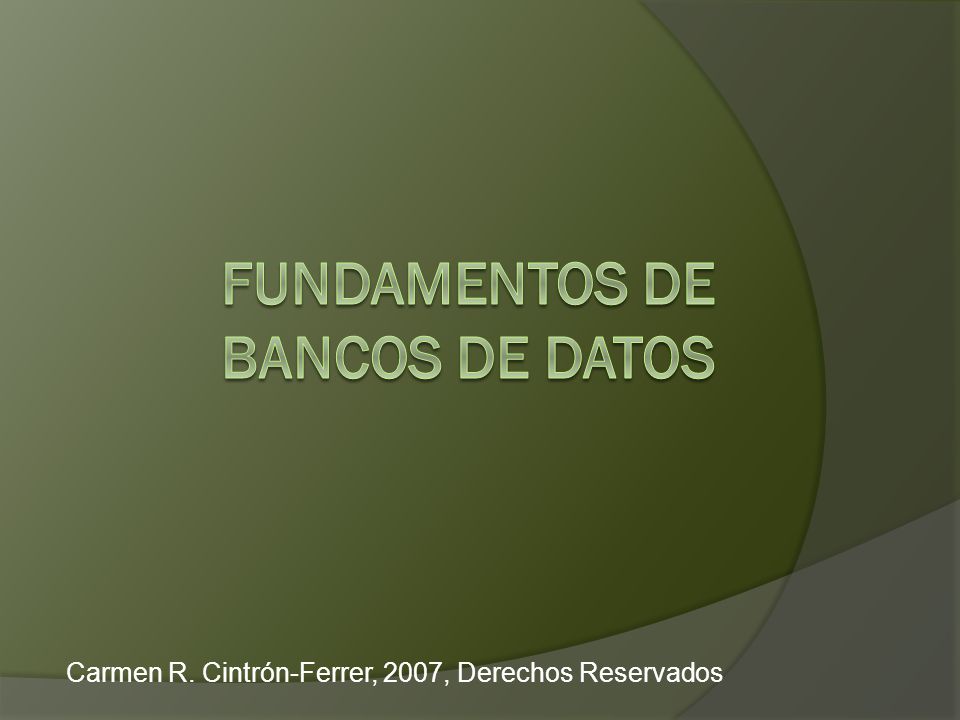

1 Carmen R. Cintrón-Ferrer, 2007, Derechos Reservados

2 Carmen R. Cintrón Ferrer, 2008, Derechos Reservados2 Módulo II

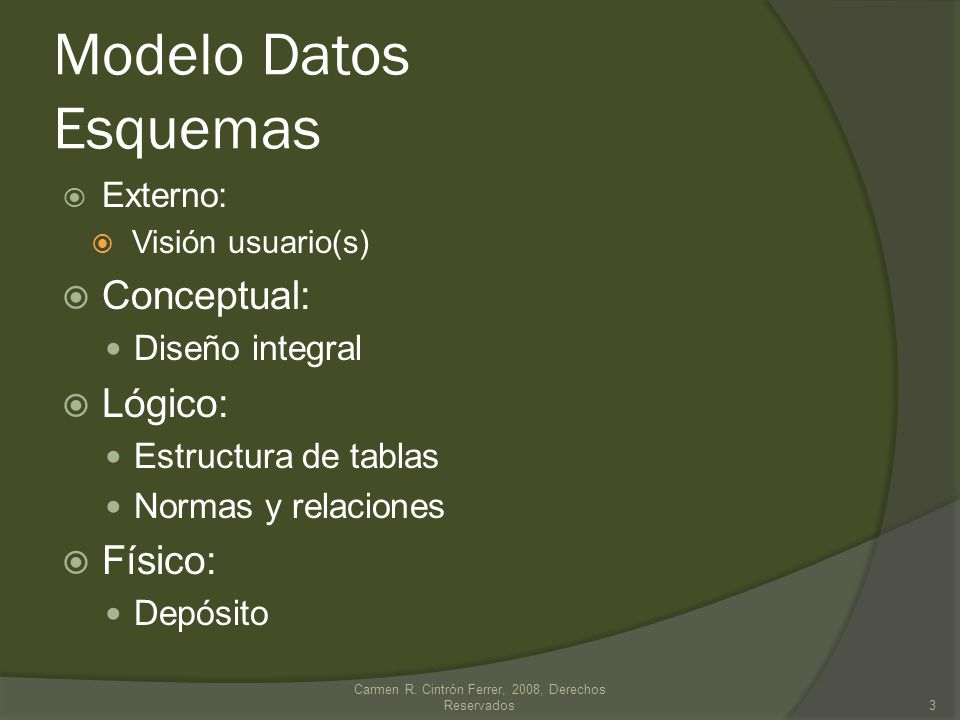

3 Modelo Datos Esquemas  Externo:  Visión usuario(s)  Conceptual: Diseño integral  Lógico: Estructura de tablas Normas y relaciones  Físico: Depósito Carmen R. Cintrón Ferrer, 2008, Derechos Reservados3

4 Modelo de datos Independencia  Independencia entre niveles: Externo – HW, SW & DBMS Conceptual – HW & SW Lógico – HW Físico - dependiente Carmen R. Cintrón Ferrer, 2008, Derechos Reservados4

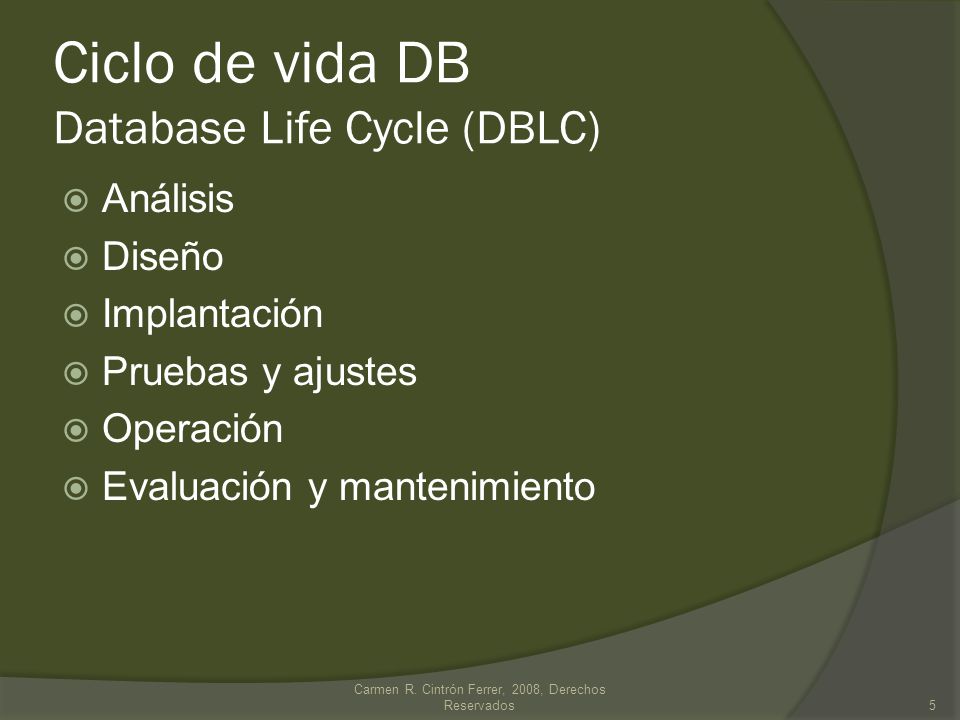

5 Ciclo de vida DB Database Life Cycle (DBLC)  Análisis  Diseño  Implantación  Pruebas y ajustes  Operación  Evaluación y mantenimiento Carmen R. Cintrón Ferrer, 2008, Derechos Reservados5

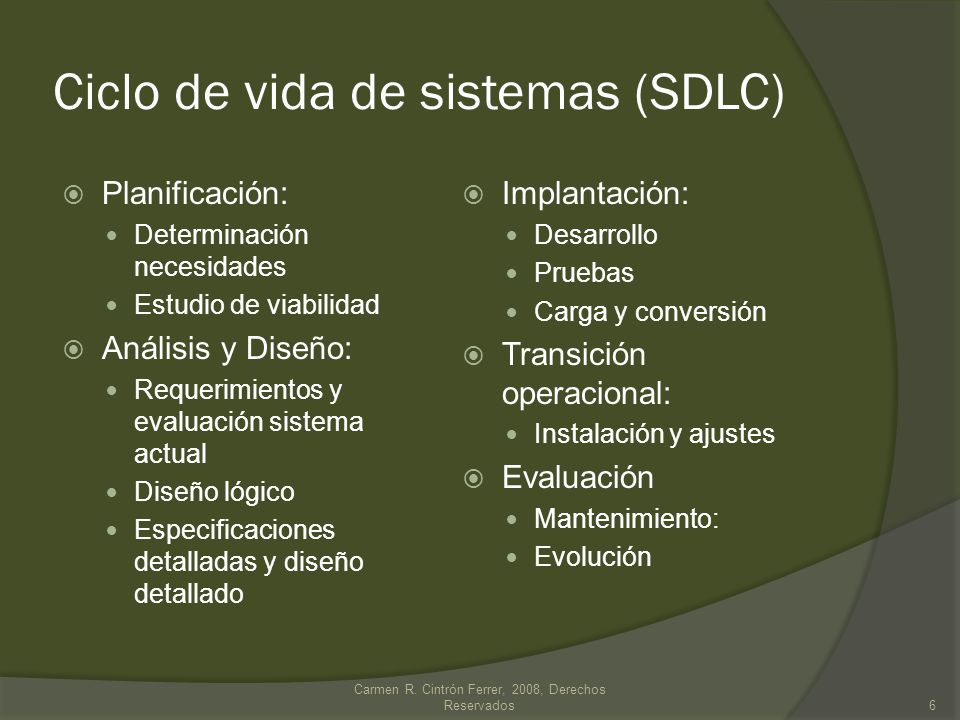

6 Ciclo de vida de sistemas (SDLC)  Planificación: Determinación necesidades Estudio de viabilidad  Análisis y Diseño: Requerimientos y evaluación sistema actual Diseño lógico Especificaciones detalladas y diseño detallado  Implantación: Desarrollo Pruebas Carga y conversión  Transición operacional: Instalación y ajustes  Evaluación Mantenimiento: Evolución Carmen R. Cintrón Ferrer, 2008, Derechos Reservados6

7  Análisis: Análisis organizacional Modelo de datos integral Análisis de funciones Problemas o procesos a respaldar Marco del proyecto Objetivos Restricciones ( Constraints ) Esquema conceptual – ERM/ERD Carmen R. Cintrón Ferrer, 2008, Derechos Reservados7 Ciclo de vida DB Database Life Cycle (DBLC)

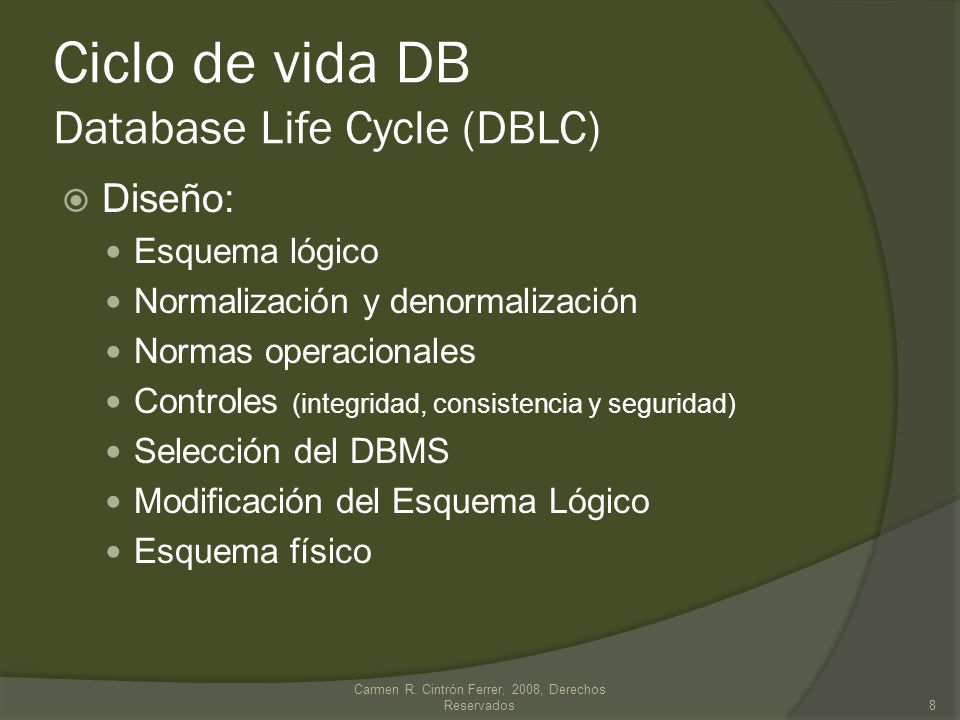

8  Diseño: Esquema lógico Normalización y denormalización Normas operacionales Controles (integridad, consistencia y seguridad) Selección del DBMS Modificación del Esquema Lógico Esquema físico Carmen R. Cintrón Ferrer, 2008, Derechos Reservados8 Ciclo de vida DB Database Life Cycle (DBLC)

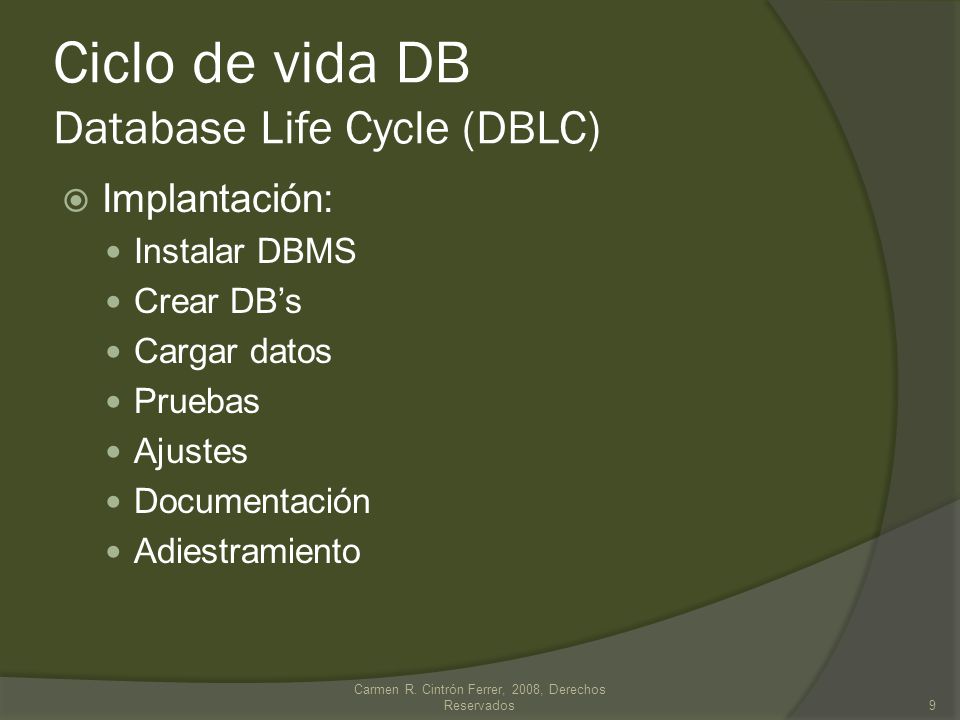

9  Implantación: Instalar DBMS Crear DB’s Cargar datos Pruebas Ajustes Documentación Adiestramiento Carmen R. Cintrón Ferrer, 2008, Derechos Reservados9 Ciclo de vida DB Database Life Cycle (DBLC)

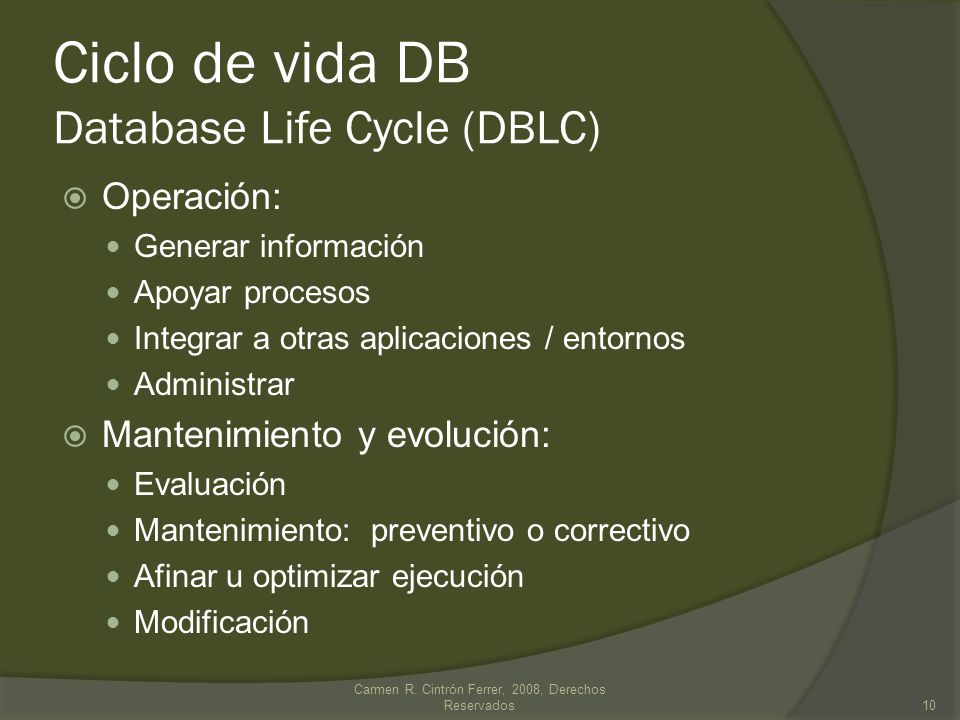

10  Operación: Generar información Apoyar procesos Integrar a otras aplicaciones / entornos Administrar  Mantenimiento y evolución: Evaluación Mantenimiento: preventivo o correctivo Afinar u optimizar ejecución Modificación Carmen R. Cintrón Ferrer, 2008, Derechos Reservados10 Ciclo de vida DB Database Life Cycle (DBLC)

11 Modelo de datos Enfoque  Top down: Visión gerencial Misión - Planes estratégicos Documentación de procesos Comité(s)  Bottom up: Requerimientos usuarios Informes y otros productos  Hybrid Carmen R. Cintrón Ferrer, 2008, Derechos Reservados11

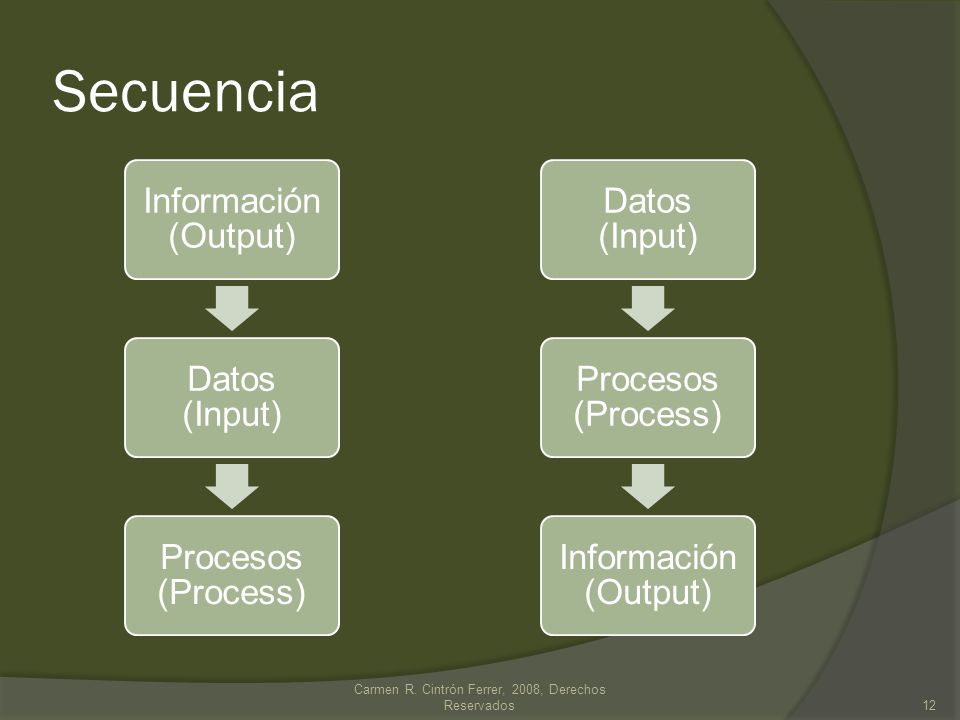

12 Secuencia Información (Output) Datos (Input) Procesos (Process) Carmen R. Cintrón Ferrer, 2008, Derechos Reservados12 Datos (Input) Procesos (Process) Información (Output)

13 Ejercicio 3  Enumere los diferentes documentos que resultarían al llevarse a cabo cada una de las fases del DBLC.  ¿Cuándo utilizaría el enfoque bottom-up en el DBLC? ¿Por qué?  Cap 9 – Problemas 1-3 Carmen R. Cintrón Ferrer, 2008, Derechos Reservados13

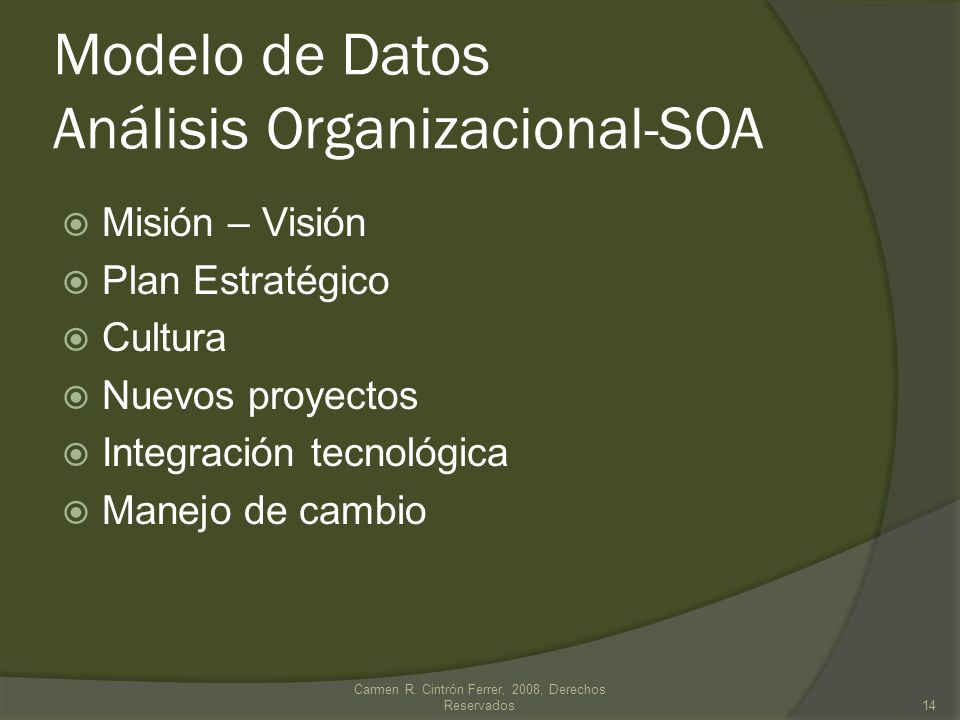

14 Modelo de Datos Análisis Organizacional-SOA  Misión – Visión  Plan Estratégico  Cultura  Nuevos proyectos  Integración tecnológica  Manejo de cambio Carmen R. Cintrón Ferrer, 2008, Derechos Reservados14

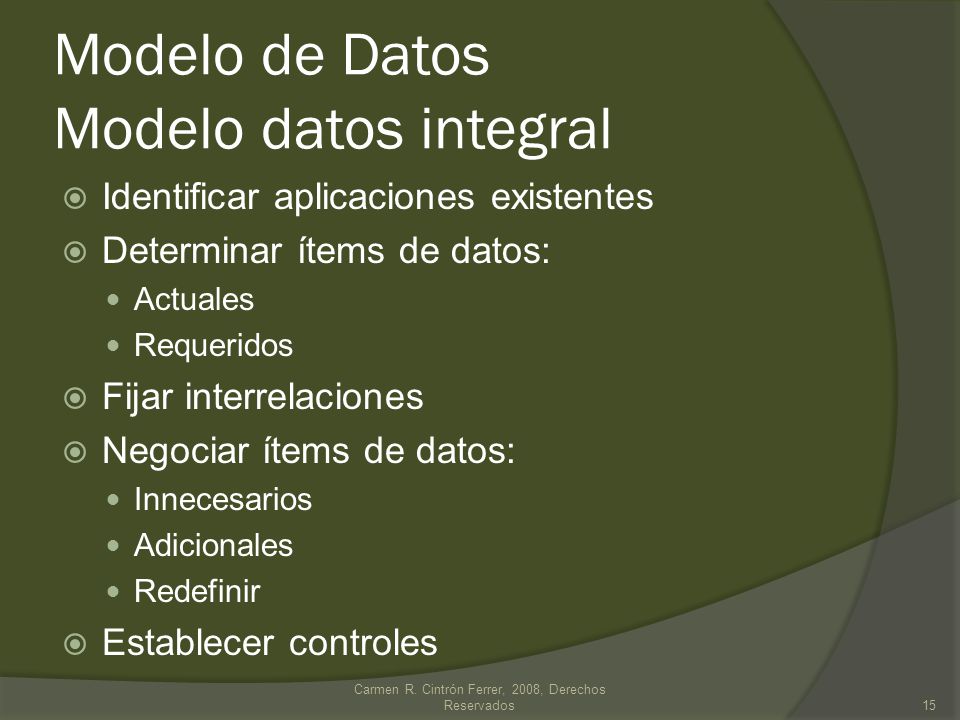

15 Modelo de Datos Modelo datos integral  Identificar aplicaciones existentes  Determinar ítems de datos: Actuales Requeridos  Fijar interrelaciones  Negociar ítems de datos: Innecesarios Adicionales Redefinir  Establecer controles Carmen R. Cintrón Ferrer, 2008, Derechos Reservados15

16  Determinación de funciones: Críticas Necesarias Opcionales  Jerarquía de funciones  Asignar responsabilidad  Fijar controles  Documentar Carmen R. Cintrón Ferrer, 2008, Derechos Reservados16 Modelo de Datos Análisis de funciones

17  Objetivos  Problemas o procesos a respaldar  Restricciones ( Constraints )  Integración  Valor añade  Criterios evaluación Carmen R. Cintrón Ferrer, 2008, Derechos Reservados17 Modelo de Datos Marco del Proyecto

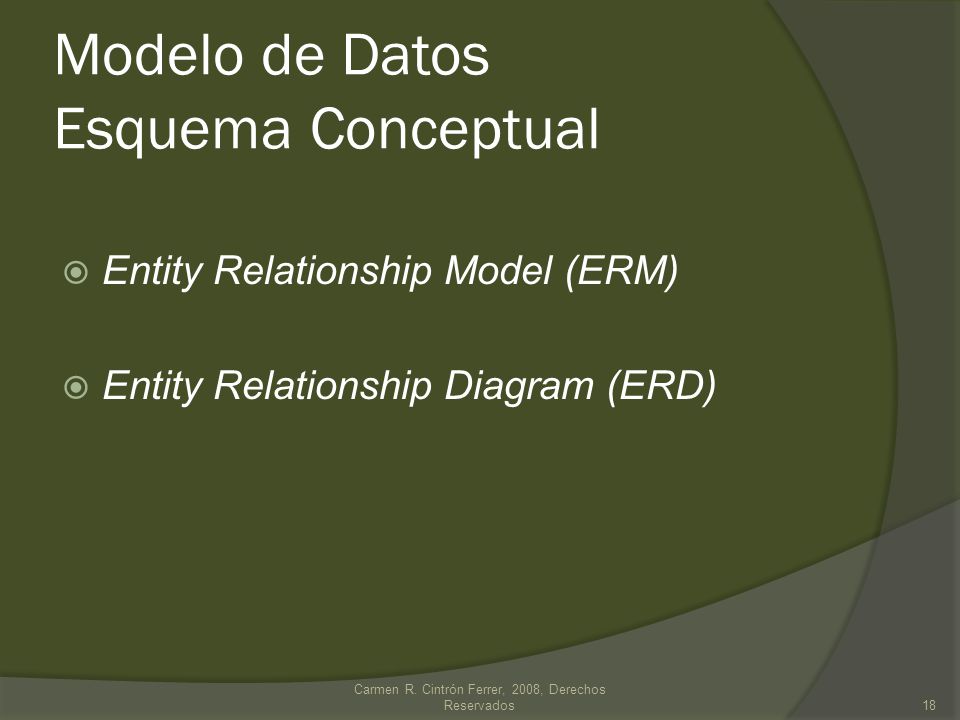

18  Entity Relationship Model (ERM)  Entity Relationship Diagram (ERD) Carmen R. Cintrón Ferrer, 2008, Derechos Reservados18 Modelo de Datos Esquema Conceptual

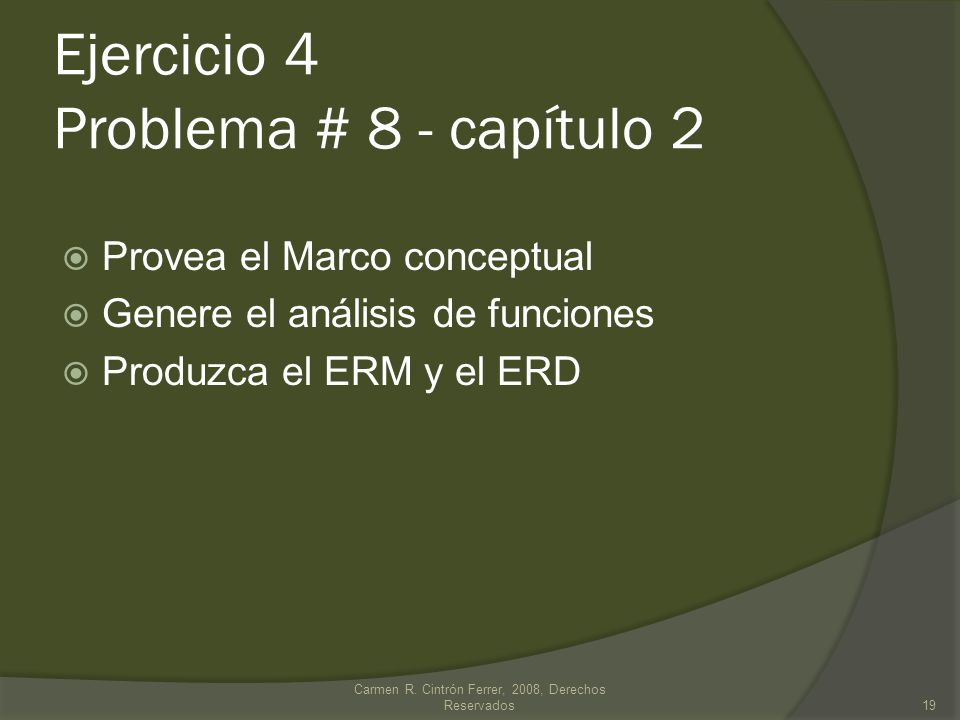

19 Ejercicio 4 Problema # 8 - capítulo 2  Provea el Marco conceptual  Genere el análisis de funciones  Produzca el ERM y el ERD Carmen R. Cintrón Ferrer, 2008, Derechos Reservados19

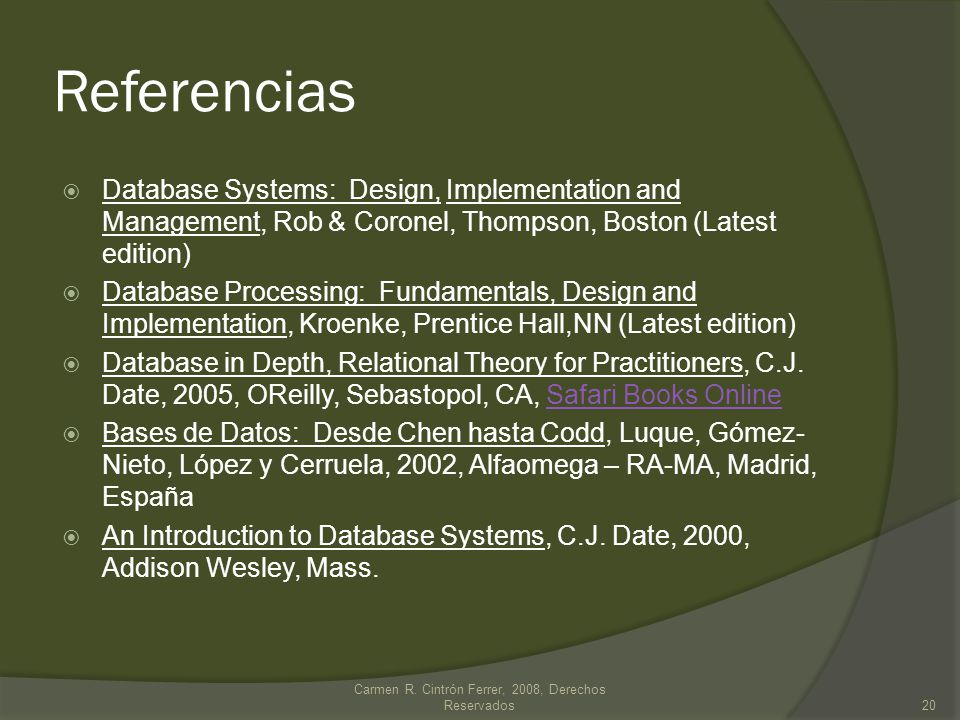

20 Carmen R. Cintrón Ferrer, 2008, Derechos Reservados20 Referencias  Database Systems: Design, Implementation and Management, Rob & Coronel, Thompson, Boston (Latest edition)  Database Processing: Fundamentals, Design and Implementation, Kroenke, Prentice Hall,NN (Latest edition)  Database in Depth, Relational Theory for Practitioners, C.J. Date, 2005, OReilly, Sebastopol, CA, Safari Books OnlineSafari Books Online  Bases de Datos: Desde Chen hasta Codd, Luque, Gómez- Nieto, López y Cerruela, 2002, Alfaomega – RA-MA, Madrid, España  An Introduction to Database Systems, C.J. Date, 2000, Addison Wesley, Mass.

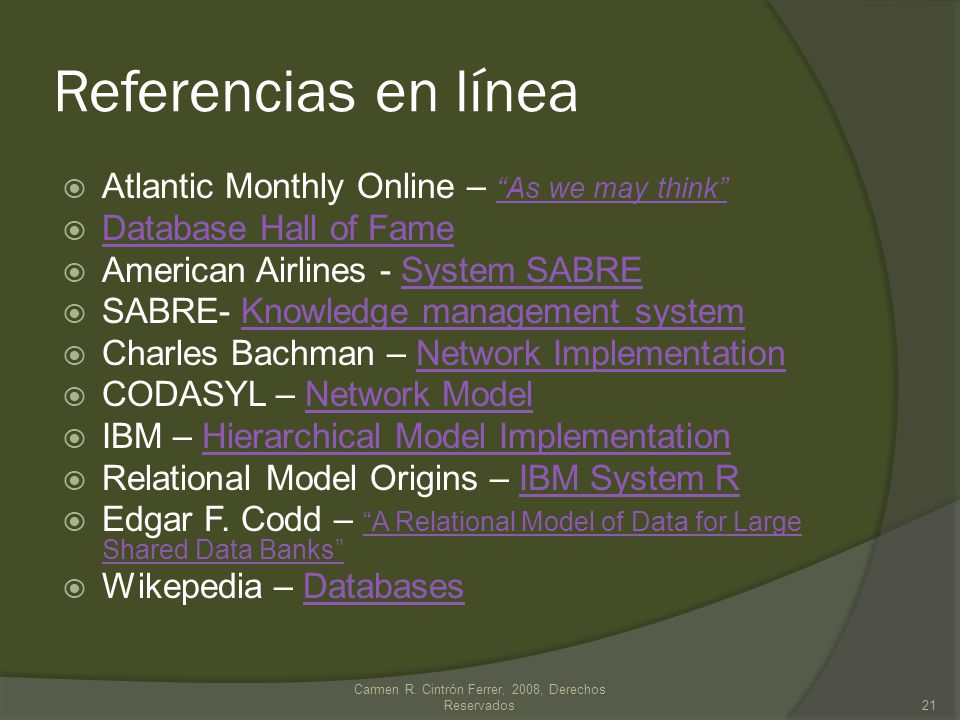

21 Carmen R. Cintrón Ferrer, 2008, Derechos Reservados21 Referencias en línea  Atlantic Monthly Online – “As we may think” “As we may think”  Database Hall of Fame Database Hall of Fame  American Airlines - System SABRESystem SABRE  SABRE- Knowledge management systemKnowledge management system  Charles Bachman – Network ImplementationNetwork Implementation  CODASYL – Network ModelNetwork Model  IBM – Hierarchical Model ImplementationHierarchical Model Implementation  Relational Model Origins – IBM System RIBM System R  Edgar F. Codd – “A Relational Model of Data for Large Shared Data Banks” “A Relational Model of Data for Large Shared Data Banks”  Wikepedia – DatabasesDatabases
