SOLDADURAS SEGURAS.

Presentación del tema: "SOLDADURAS SEGURAS."— Transcripción de la presentación:

1 SOLDADURAS SEGURAS

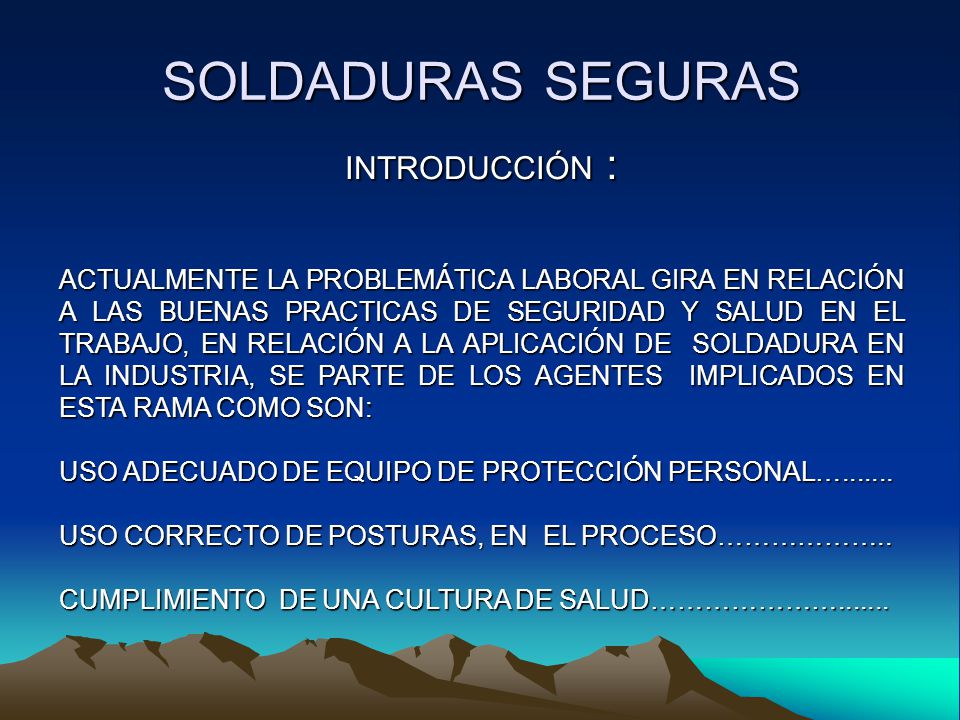

2 SOLDADURAS SEGURAS INTRODUCCIÓN :
ACTUALMENTE LA PROBLEMÁTICA LABORAL GIRA EN RELACIÓN A LAS BUENAS PRACTICAS DE SEGURIDAD Y SALUD EN EL TRABAJO, EN RELACIÓN A LA APLICACIÓN DE SOLDADURA EN LA INDUSTRIA, SE PARTE DE LOS AGENTES IMPLICADOS EN ESTA RAMA COMO SON: USO ADECUADO DE EQUIPO DE PROTECCIÓN PERSONAL… USO CORRECTO DE POSTURAS, EN EL PROCESO……………….. CUMPLIMIENTO DE UNA CULTURA DE SALUD…………………

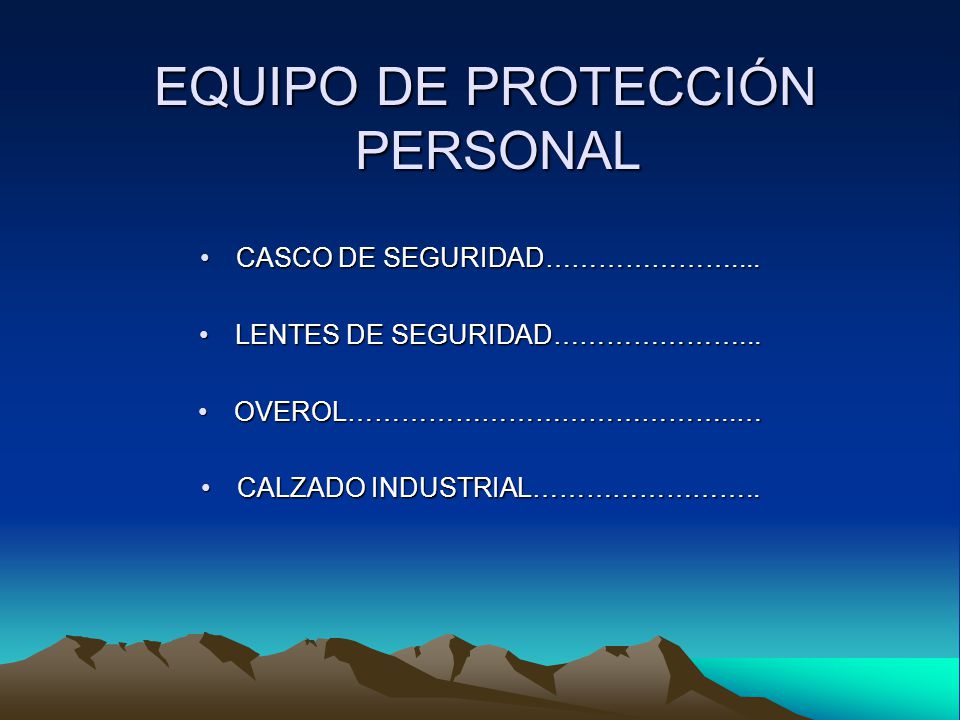

3 EQUIPO DE PROTECCIÓN PERSONAL
CASCO DE SEGURIDAD………………….... LENTES DE SEGURIDAD…………………... OVEROL……………………………………..… CALZADO INDUSTRIAL……………………..

4 CARETA PARA SOLDAR…………………... PROTECTOR FACIAL……………………......
GUANTES DE CARNAZA ………………….. MANGAS Y PETOS DE CARNAZA………....

5 EQUIPO DE PROTECCIÓN PERSONAL
EL GERENTE, SUPERINTENDENTE O JEFE DE ÁREA RESPONSABLE DEBE PROCURAR QUE EL MATERIAL Y EQUIPO NECESARIO ESTE DISPONIBLE A TIEMPO EN EL LUGAR DE TRABAJO. EL SUPERVISOR A CARGO, DEBE VIGILAR QUE EL EQUIPO SEA USADO DE LA MANERA CORRECTA.

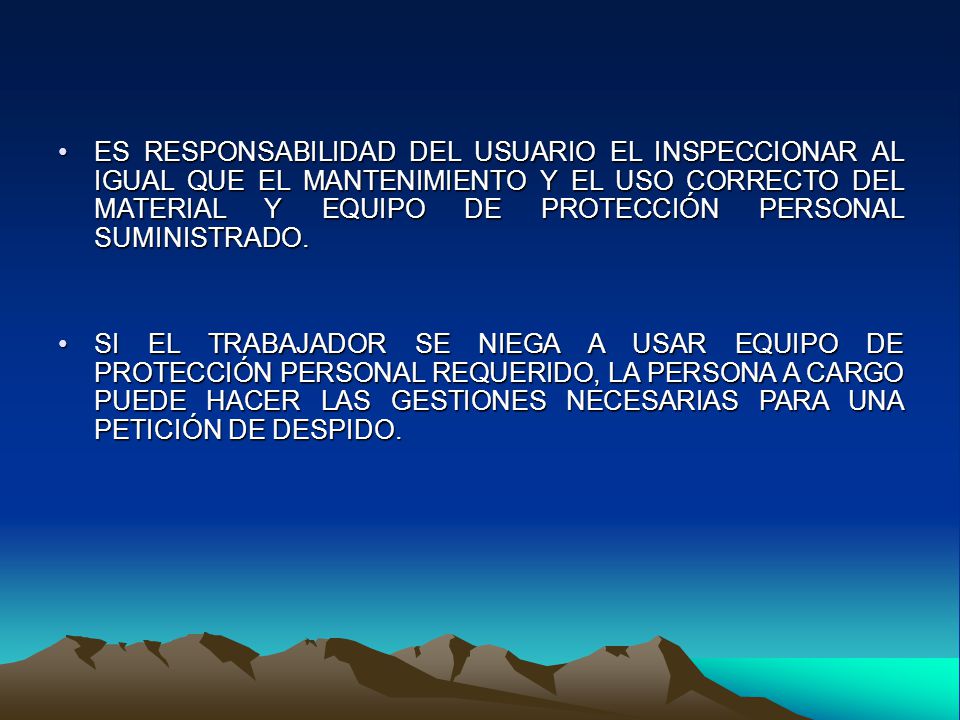

6 ES RESPONSABILIDAD DEL USUARIO EL INSPECCIONAR AL IGUAL QUE EL MANTENIMIENTO Y EL USO CORRECTO DEL MATERIAL Y EQUIPO DE PROTECCIÓN PERSONAL SUMINISTRADO. SI EL TRABAJADOR SE NIEGA A USAR EQUIPO DE PROTECCIÓN PERSONAL REQUERIDO, LA PERSONA A CARGO PUEDE HACER LAS GESTIONES NECESARIAS PARA UNA PETICIÓN DE DESPIDO.

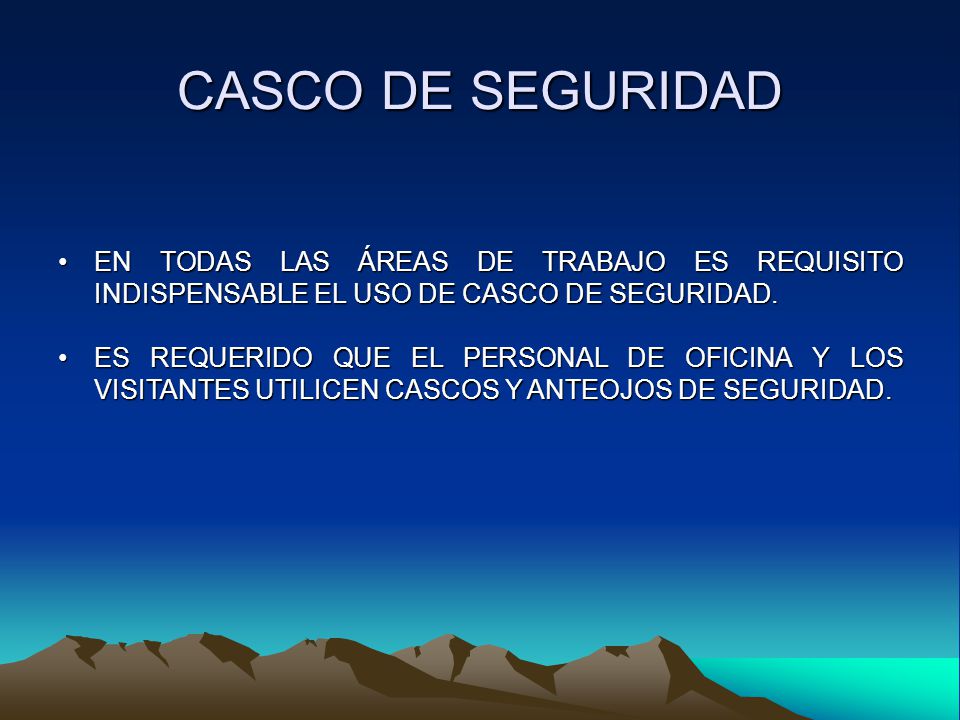

7 CASCO DE SEGURIDAD EN TODAS LAS ÁREAS DE TRABAJO ES REQUISITO INDISPENSABLE EL USO DE CASCO DE SEGURIDAD. ES REQUERIDO QUE EL PERSONAL DE OFICINA Y LOS VISITANTES UTILICEN CASCOS Y ANTEOJOS DE SEGURIDAD.

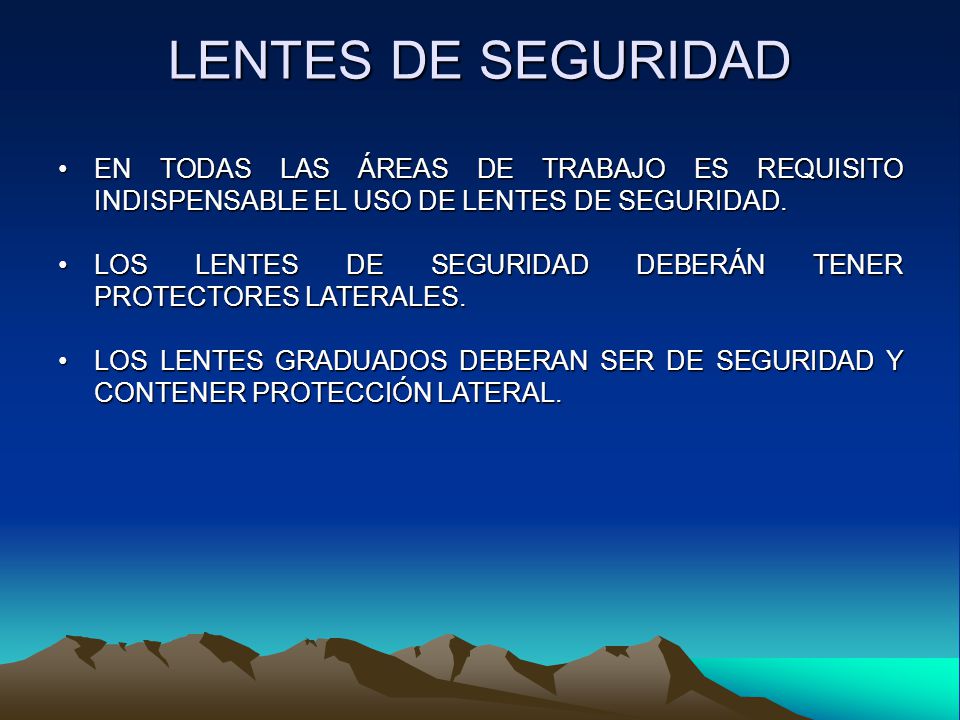

8 LENTES DE SEGURIDAD EN TODAS LAS ÁREAS DE TRABAJO ES REQUISITO INDISPENSABLE EL USO DE LENTES DE SEGURIDAD. LOS LENTES DE SEGURIDAD DEBERÁN TENER PROTECTORES LATERALES. LOS LENTES GRADUADOS DEBERAN SER DE SEGURIDAD Y CONTENER PROTECCIÓN LATERAL.

9 ROPA INDUSTRIAL PARA TODOS LOS SERVICIOS INDUSTRIALES ES OBLIGATORIO EL USO DE ROPAS 100 % ALGODÓN RETARDANTE AL FUEGO 100 % ABSORBENTE

10 CALZADO INDUSTRIAL LOS ZAPATOS DE SEGURIDAD DEBERAN SER UTILIZADOS TANTO EN LAS EMBARCACIONES COMO EN EL PATIO DE FABRICACIÓN Y OPERACIONES DONDE SE REALICEN MOVIMIENTOS DE EQUIPO Y MATERIAL. TODOS LOS ZAPATOS DEBEN SER DE SEGURIDAD. NO SE PERMITIRA EL USO DE SANDALIAS, ZAPATILLAS MOCASINES, O ZAPATOS TENIS, EN LAS ÁREAS ANTES MENCIONADAS.

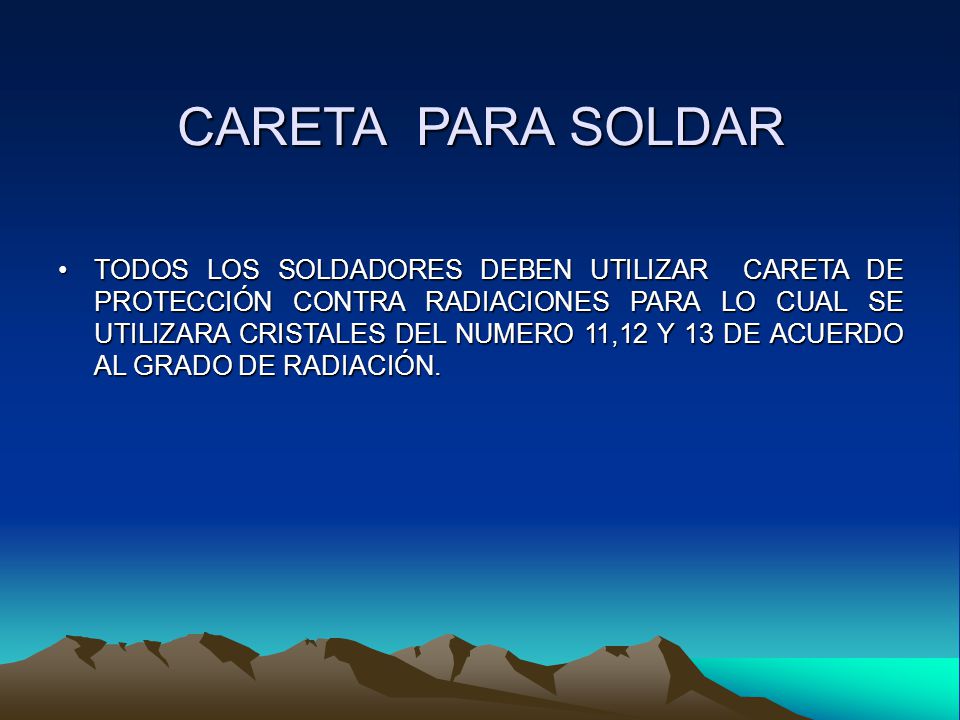

11 CARETA PARA SOLDAR TODOS LOS SOLDADORES DEBEN UTILIZAR CARETA DE PROTECCIÓN CONTRA RADIACIONES PARA LO CUAL SE UTILIZARA CRISTALES DEL NUMERO 11,12 Y 13 DE ACUERDO AL GRADO DE RADIACIÓN.

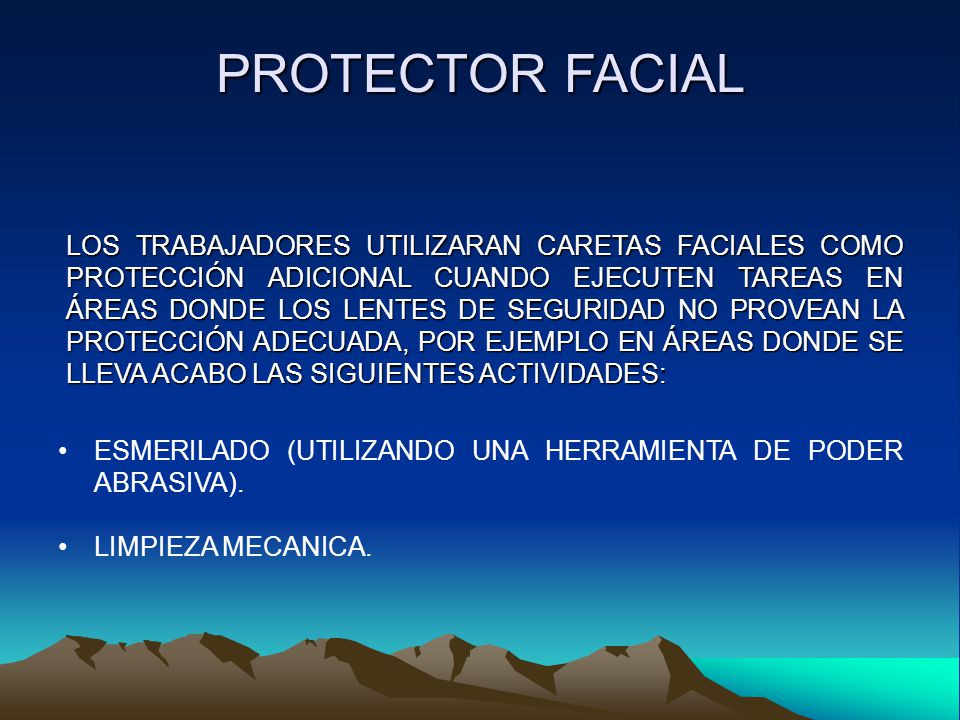

12 PROTECTOR FACIAL LOS TRABAJADORES UTILIZARAN CARETAS FACIALES COMO PROTECCIÓN ADICIONAL CUANDO EJECUTEN TAREAS EN ÁREAS DONDE LOS LENTES DE SEGURIDAD NO PROVEAN LA PROTECCIÓN ADECUADA, POR EJEMPLO EN ÁREAS DONDE SE LLEVA ACABO LAS SIGUIENTES ACTIVIDADES: ESMERILADO (UTILIZANDO UNA HERRAMIENTA DE PODER ABRASIVA). LIMPIEZA MECANICA.

13 CUANDO SE LIMPIEN MATERIALES POR MEDIO DE AGUA O AIRE A ALTA PRESION.
CUANDO SE UTILIZEN QUÍMICOS IRRITANTES. EN EL CASO DE UTILIZAR SOMBRAS EN CARETAS O GAFAS, ESTAS DEBERAN SER. SELECCIONADAS DE ACUERDO A LA TAREA A REALIZAR.

14 GUANTES DE CARNAZA TODOS LOS TRABAJADORES DEL ÁREA OBTENDRAN GUANTES DE TRABAJO ESPECIFICADOS PARA EL TRABAJO A EJECUTAR. ESTOS GUANTES DEBEN SER UTILIZADOS CUADO SEA NECESARIO, COMO POR EJEMPLO EN OPERACIONES DE CARDEAR/SOLDAR/CORTAR, AL TRABAJAR CON CABLES DE ACERO, MATERIALES CALIENTES O SUSTANCIAS QUÍMICAS.

15 POSTURAS CORRECTAS ZONA DE SEGURIDAD. PARA CONOCER SU ZONA SEGURIDAD:
COLÓQUESE EN EL MARCO DE UNA PUERTA, TOCANDO ESTA CON LA PARTE SUPERIOR DE LA ESPALDA. APARTE LOS TALONES UNOS CUANTOS CENTÍMETROS DEL MARCO.

16 DESLICE SU MANO ENTRE LA PARTE BAJA DE SU ESPALDA, LA MANO DEBE DESLIZARSE LIBREMENTE PERO CASI TOCAR AMBOS LADOS. EN UNA VISTA LATERAL NOS MOSTRARÍA CUELLO, HOMBROS, CADERAS Y LA PARTE FRONTAL DE LOS TOBILLOS ALINEADOS A SU ZONA DE SEGURIDAD.

17 ES LA POSTURA EN LA QUE EL TRABAJADOR TIENE MAYOR FUERZA
ES LA POSTURA EN LA QUE EL TRABAJADOR TIENE MAYOR FUERZA. SU CUERPO ESTA EQUILIBRADO SOBRE SU BASE DE APOYO Y ESTA PERFECTAMENTE BIEN POSICIONADOPOR LO QUE SE DEBE: MANTENER LA POSICIÓN NEUTRAL DE SU COLUMNA EN POSICIÓN INCOMODA MOVERSE LENTAMENTE.

18 MEDIDAS PREVENTIVAS UNA MEDIDA PREVENTIVA SERIA REALIZAR ANTES DE CADA ACTIVIDAD EJERCICIOS QUE PERMITAN RELAJAR LOS MÚSCULOS DEL CUERPO Y ESPALDA. AL TERMINO DE CADA JORNADA PROCURAR RELAJAR COMPLETAMENTE EL CUERPO.

19 CULTURA DE SALUD UNA CULTURA CONFIABLE PARA EL TRABAJADOR ES LA DE AUTO CUIDADO CONSISTE: EN REALIZARSE PERIÓDICAMENTE ESTUDIOS CLÍNICOS GENERALES , PARA CONOCER LOS RIESGOS A LA SALUD GENERADOS O A CONSECUENCIA DE LAS ACTIVIDADES DEL TRABAJO UNA VIDA SANA CON BUENOS HÁBITOS DE VIDA: NO FUMAR, NO DESVELARSE CON FRECUENCIA, NO EMBRIAGARSE ETC. APLICAR LAS EXPERIENCIAS PARA MEJORA CONTINUA.

20 EXPERIENCIAS 1999 REHABILITACIÓN A INSTALACIONES DEL CENTRO DE PROCESO Y TRASPORTE DE GAS ATASTA. 1 SOLDADOR LECIONADO POR USO INADECUADO DE LA ESMERILADORA ANGULAR. EN UNA MALA POSTURA , DICHA HERRAMIENTA LO GOLPEA EN LA FRENTE CAUSANDOLE UNA HERIDA DE APROXIMADAMENTE 5 CM DE LARGO. 2000 REHABILITACIÓN DE LINEA DE DESFOGUE DE LA CUBETA AB 123 A FOSA DE QUEMADO DE CONDENZADOS.

21 1 SOLDADOR CON LESIONES EN LA RODILLA DE LA PIERNA DERECHA
1 SOLDADOR CON LESIONES EN LA RODILLA DE LA PIERNA DERECHA. POR PISAR EN FALSO EN UN SUELO IRREGULAR. SE IMPLANTA UN SISTEMA DE CAPACITACIÓN A TODO EL PERSONAL , CON FIN DE DAR A CONOCER LOS RIESGOS Y MEDIDAS PREVENTIVAS EN LECIONES AL CUERPO SE LOGRA ALCANZAR LA META DE O ( CERO) ACCIDENTES O PERSONAL LESIONADO POR MALAS POSTURAS AL MOMENTO DE REALIZAR SUS ACTIVIDADES.

22 MATERIAL DIDACTICOS EN LA IMPLANTACIÓN DEL PROGRAMA DE SEGURIDAD SE UTILIZARON VIDEOS CON LOS SIGUIENTES TEMAS: EQUIPO DE PROTECCIÓN PERSONAL TIPOS Y USOS DE EXTINGUIDORES TROPIEZOS Y RESBALONES EN EL TRABAJO TRABAJOS CON SOLDADURA USOS DE RESPIRADORES EN EL TRABAJO SEGURIDAD CON LA ESPALDA TRIPTICOS CON TEMAS ANTERIORES.

23 SOLDADURA ELECTRICA SE TOMARAN LAS MEDIDAS ADECUADAS PARA PREVENIR INCENDIOS. LOS TRABAJOS DE CORTE Y SOLDADURA REQUIEREN DE UN PERMISO DE TRABAJO. LOS CABLES DEL PORTAELECTRODO Y PINZA A TIERRA DEBERAN ESTAR EN BUENAS CONDICIONE SIN EMPALMES (UNA SOLA LINEA). LOS CABLES DAÑADOS DEBEN SER REPARADOS O REEMPLAZADOS INMEDIATAMENTE.

24 LAS CONEXIONES DEBERÁN ESTAR PERFECTAMENTE AISLADAS.
NO SE DEBERÁN PASAR LOS CABLES DE LAS MAQUINAS POR RIESGOS DE DRENAJES O POR CHARCOS DE AGUA. SE MANTENDRÁN ALEJADAS LAS MAQUINAS DE SOLDAR DE AMBIENTES EXPLOSIVOS. LAS MAQUINAS DE SOLDAR DE COMBUSTIÓN NO DEBERAN SER CARGADAS DE COMBUSTIBLE CUANDO ÉSTAS ESTEN FUNCIONANDO.

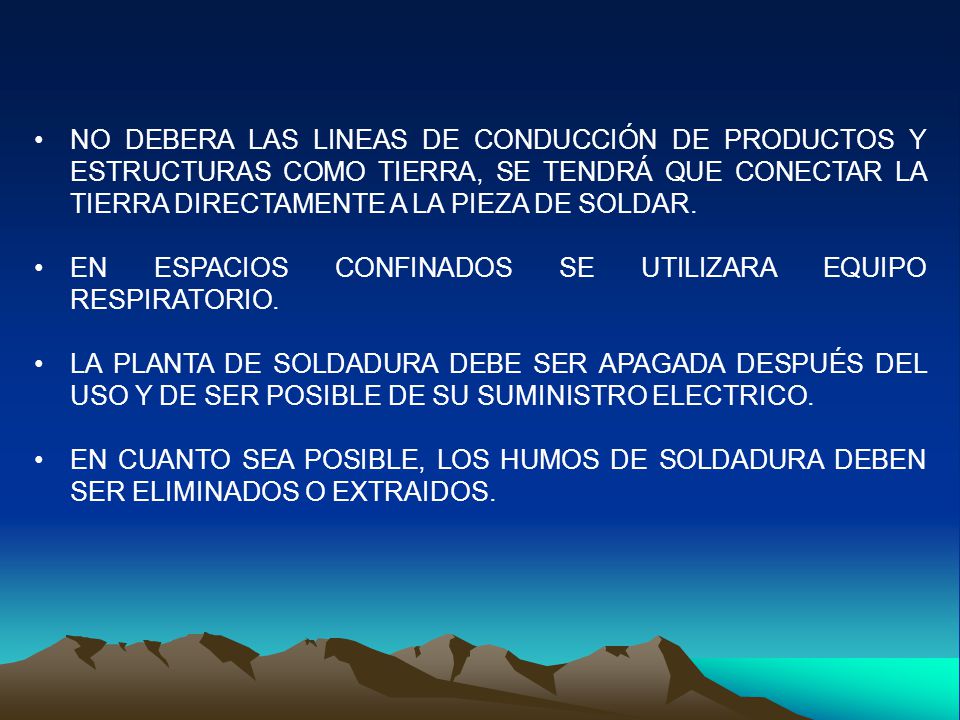

25 NO DEBERA LAS LINEAS DE CONDUCCIÓN DE PRODUCTOS Y ESTRUCTURAS COMO TIERRA, SE TENDRÁ QUE CONECTAR LA TIERRA DIRECTAMENTE A LA PIEZA DE SOLDAR. EN ESPACIOS CONFINADOS SE UTILIZARA EQUIPO RESPIRATORIO. LA PLANTA DE SOLDADURA DEBE SER APAGADA DESPUÉS DEL USO Y DE SER POSIBLE DE SU SUMINISTRO ELECTRICO. EN CUANTO SEA POSIBLE, LOS HUMOS DE SOLDADURA DEBEN SER ELIMINADOS O EXTRAIDOS.

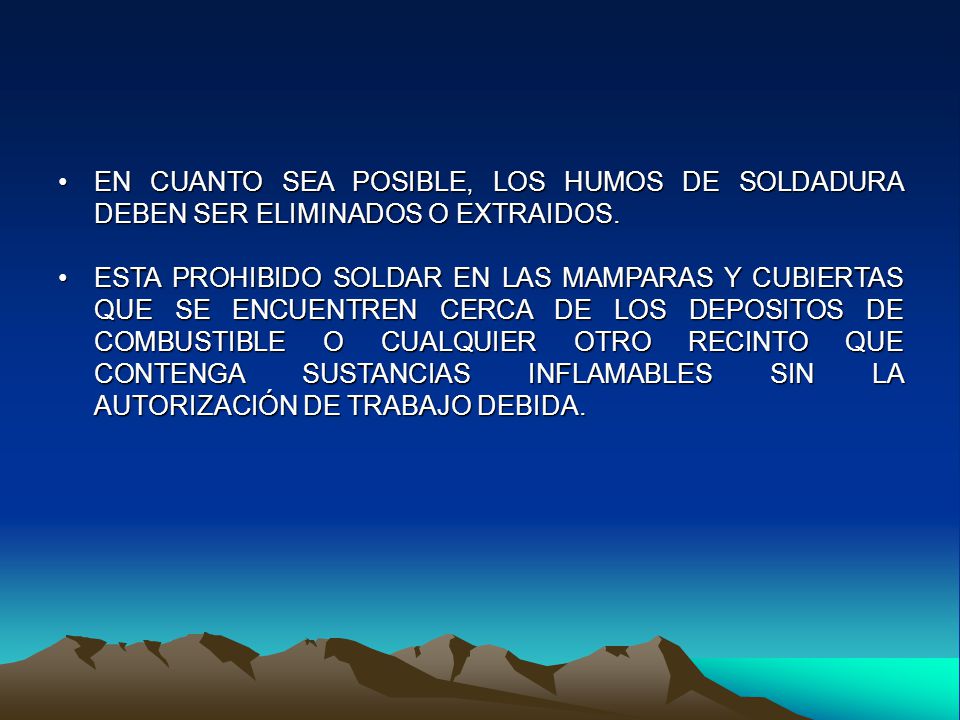

26 EN CUANTO SEA POSIBLE, LOS HUMOS DE SOLDADURA DEBEN SER ELIMINADOS O EXTRAIDOS.
ESTA PROHIBIDO SOLDAR EN LAS MAMPARAS Y CUBIERTAS QUE SE ENCUENTREN CERCA DE LOS DEPOSITOS DE COMBUSTIBLE O CUALQUIER OTRO RECINTO QUE CONTENGA SUSTANCIAS INFLAMABLES SIN LA AUTORIZACIÓN DE TRABAJO DEBIDA.

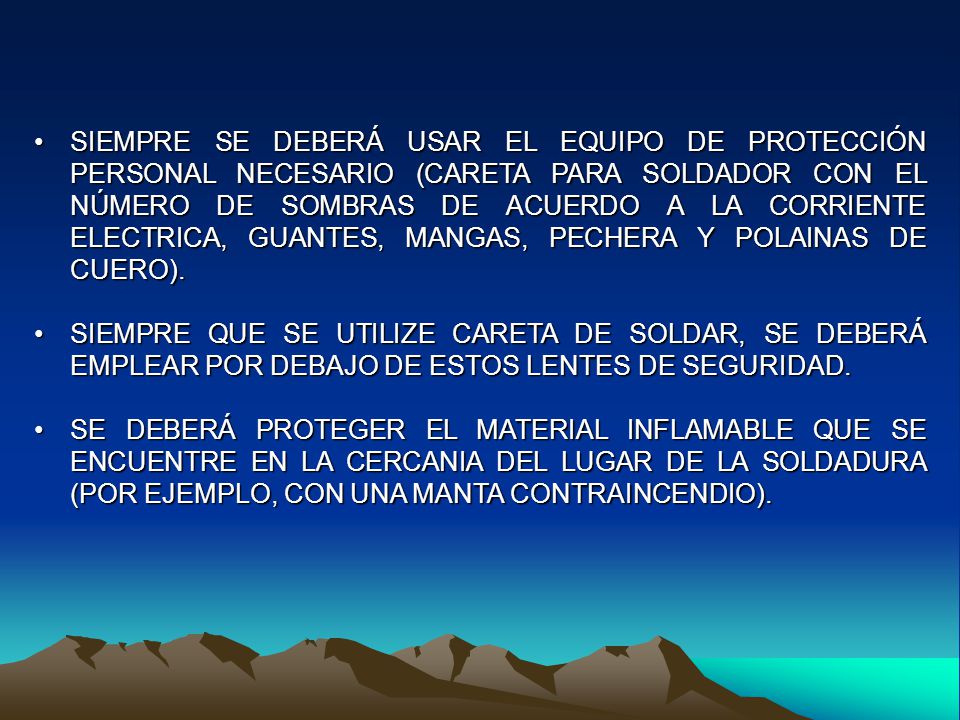

27 SIEMPRE SE DEBERÁ USAR EL EQUIPO DE PROTECCIÓN PERSONAL NECESARIO (CARETA PARA SOLDADOR CON EL NÚMERO DE SOMBRAS DE ACUERDO A LA CORRIENTE ELECTRICA, GUANTES, MANGAS, PECHERA Y POLAINAS DE CUERO). SIEMPRE QUE SE UTILIZE CARETA DE SOLDAR, SE DEBERÁ EMPLEAR POR DEBAJO DE ESTOS LENTES DE SEGURIDAD. SE DEBERÁ PROTEGER EL MATERIAL INFLAMABLE QUE SE ENCUENTRE EN LA CERCANIA DEL LUGAR DE LA SOLDADURA (POR EJEMPLO, CON UNA MANTA CONTRAINCENDIO).

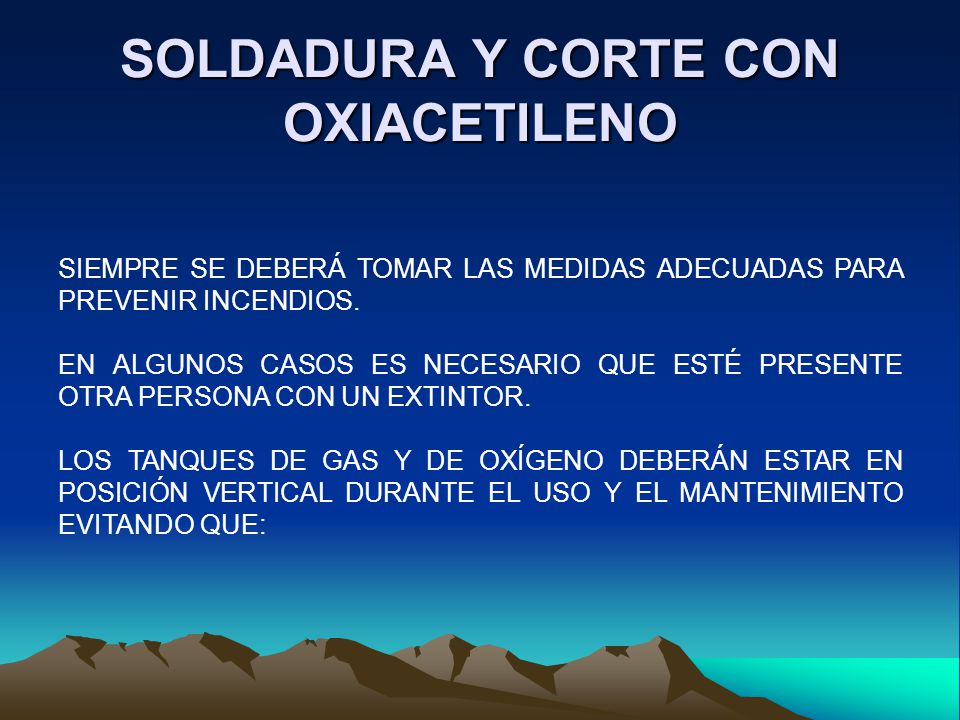

28 SOLDADURA Y CORTE CON OXIACETILENO
SIEMPRE SE DEBERÁ TOMAR LAS MEDIDAS ADECUADAS PARA PREVENIR INCENDIOS. EN ALGUNOS CASOS ES NECESARIO QUE ESTÉ PRESENTE OTRA PERSONA CON UN EXTINTOR. LOS TANQUES DE GAS Y DE OXÍGENO DEBERÁN ESTAR EN POSICIÓN VERTICAL DURANTE EL USO Y EL MANTENIMIENTO EVITANDO QUE:

29 PUEDAN CAERSE ESTEN SEPARADOS POR M DE DISTANTANCIA ESTEN PROTEGIDOS CONTRA CALOR EXTREMO EL LUGAR DE ALMACENAMIENTO ESTE BIEN VENTILADO QUE CUENTEN CON SUS RESPECTIVOS CAPUCHONES.

30 NO SE DEBERA HACER USO DE LOS TANQUES DE GAS EN POSICIÓN HORIZONTAL.
SIEMPRE SE DEBERÁ UTILIZAR LAS JUNTAS, MANÓMETROS, TUBERÍAS Y SOPLETES INDICADOS. TODOS LOS TANQUES DE GAS Y OXIGENO DEBEN TENER UNA VÁLVULA DE REDUCCION Y LA LLAVE DE CIERRE, LAS BOTELLAS DE ACETILENO Y OXIGENO DEBERAN TENER UNA RESTAFLAMA.

31 SIEMPRE CIERRE LAS BOTELLAS DURANTE LAS PAUSAS O INTERRUPCIONES DE TRABAJO.
TODOS LOS TRABAJOS SE DEBERÁN REALIZAR A UNA DISTANCIA MÍNIMA DE 5 M DE SEPARACIÓN DE CILINDROS.

32 PARA ENCENDER EL SOPLETE UNICAMENTE SÉ DEBERA USAR UN ENCENDEDOR DE CHISPA.
NUNCA USAR OXIGENO PARA TRABAJOS DE LIMPIEZA. VENTILACIÓN O HERRAMIENTA NEUMÁTICA.

33 PRESTE ESPECIAL ATENCIÓN A LO SIGUIENTE:
NO PUEDE HABER ACEITE Y GRASA EN LAS BOTELLAS Y VÁLVULAS. LOS TUBOS Y CONEXIONES DEBEN ESTAR EN BUENAS CONDICIONES. LA ROPA SUCIA Y GRASIENTA EN COMBINACIÓN CON OXIGENO ARDE COMO ANTORCHA, EVITE EL CONTACTO.

34 ESTA PROHIBIDO SOLDAR EN LAS ESCOTILLAS DE DEPOSITOS Y CUBIERTAS QUE SE ENCUENTREN CERCA DE LOS DEPOSITOS DE COMBUSTIBLE O DE CUALQUIER OTRO TIPO DE RECINTO QUE CONTENGA SUSTANCIAS INFLAMABLES SIN EL DEBIDO PERMISO DE TRABAJO.

35 POSTURAS DE SOLDADURAS
LA AWS HA DEFINIDO POSICIONES BASICAS PARA SOLDAR QUE SON LAS SIGUIENTES: .

36 PLANA: POSICIÓN QUE SE USA PARA SOLDAR DESDE LA PARTE SUPERIOR, LA CARA DE LA SOLDADURA ES APROXIMADAMENTE HORIZONTAL. 2. HORIZONTAL: POSICIÓN EN QUE SE SUELDA SOBRE LA CARA SUPERIOR DE UNA SUPERFICIE APROXIMADAMENTE HORIZONTAL Y CONTRA UNA SUPERFICIE MAS O MENOS

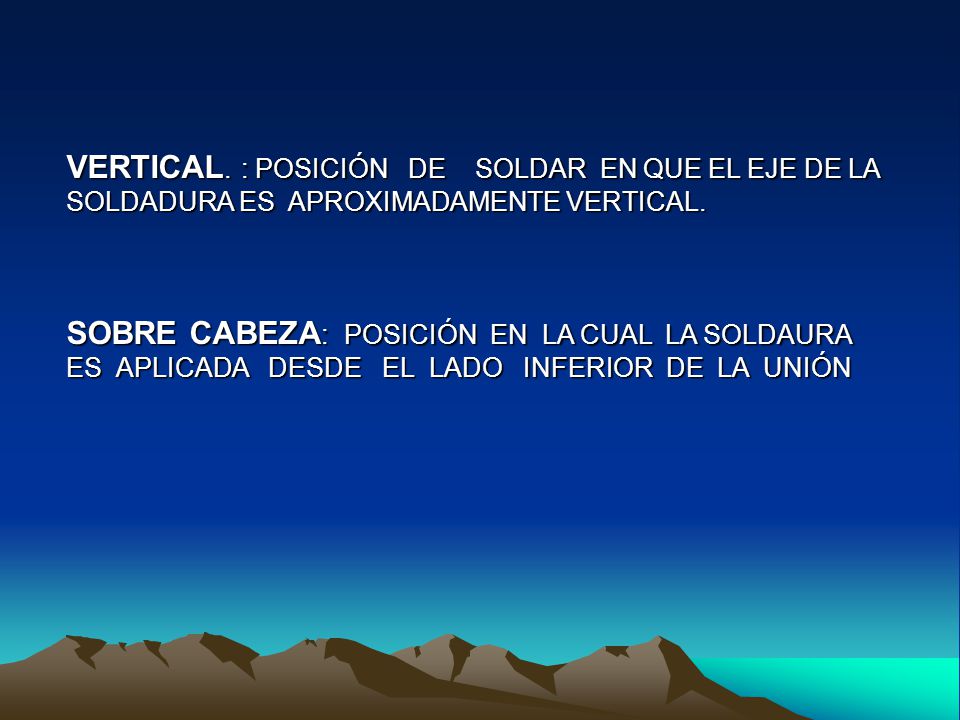

37 VERTICAL. : POSICIÓN DE SOLDAR EN QUE EL EJE DE LA SOLDADURA ES APROXIMADAMENTE VERTICAL.
SOBRE CABEZA: POSICIÓN EN LA CUAL LA SOLDAURA ES APLICADA DESDE EL LADO INFERIOR DE LA UNIÓN

38 LAS POSICIONES MENCIONADAS CORRESPONDEN A SOLDADURAS EN PLACA, PARA SOLDADURA EN TUBERIAS SE UTILIZAN LAS SIGUIENTES : 1G .- EL TUBO ES COLOCADO CON SU EJE EN POSICIÓN HORIZONTAL, LA SOLDADURA ES APLICADA DESDE O CERCA DE LA PARTE SUPERIOR DEL TUBO Y ESTE SE ENCUENTRA GIRANDO O ES GIRADO A INTERVALOS.

39 2G.- LA SOLDURA ES APLICADA EN FORMA HORIZONTAL PERO EL EJE DEL TUBO SE ENCUENTRA EN POSICIÓN VERTICAL. 5G .- ESTA POSICIÓN SE CONOCE COMO POSICIÓN HORIZONTAL FIJA EN ESTA POSICIÓN EL EJE DEL TUBO SE ENCUENTRA EN POSICÓN ORIZONTAL , PERO NO ES GIRATORIO PARA LA APLICACIÓN DE SOLDADURA, LA CUAL PUEDE INICIAR EN LA PARTE SUPERIOR O INFERIOR DEL TUBO.

40 6G.- EN ESTA POSICIÓN EL EJE DEL TUBO SE ENCUENTRA A 45 º Y EL TUBO NO SE GIRA AL MOMENTO DE APLICAR LA SOLDADURA, LA CUAL PUEDE INICIAR EN LA PARTE SUPERIOR O INFERIOR DEL TUBO 6GR .- ESTA POSICIÓN ES SIMILAR A LA POSICIÓN 6G PERO EN ESTA POSICIÓN SE COLOCA UN ANILLO DE RESTRICCIÓN. ESTA POSICIÓN ES UTILIZADA PARA LA CALIFICACIÓN DE SOLDADORES EN SOLDADURA DE CONEXIONES “T”, “K” Ó “Y” EN TUBERIAS NO EXISTE LA POSICIÓN 3G Y 4G.
