1 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) Soporte temporal de seguridad para trabajos en postes de madera con riesgo de ruptura “Trípode” Fernando Murcia Quijano (M.D.) Armando Gómez Porras (I.M.) Camilo Torres vega (I.P.) Víctor Suárez Aya (I.E.) 0 0 | 0 0 | 0 0 Endesa dirección general

2 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 2 Índice 1.¿Cuál es la necesidad? 2.¿En qué consiste la solución? 3.Descripción y características del equipo. 4.Forma de uso. 5. Fabricación, ensayos y pruebas. 6.Aplicaciones. Dirección general

3 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 3 Dirección general 1. ¿Cuál es la necesidad? Eliminar el riesgo de accidente de los operarios por caída de altura, cuando se trabaja en postes de madera en los sistemas de distribución de energía. En los últimos cuatro años (LATAM) se han registrado 32 accidentes graves por ruptura de postes de madera, cinco (5) de los cuales han tenido consecuencias fatales. Actualmente existen aproximadamente 35.000 postes de madera en zona rural del sistema de distribución de CODENSA SA ESP, con riesgo potencial de ruptura.

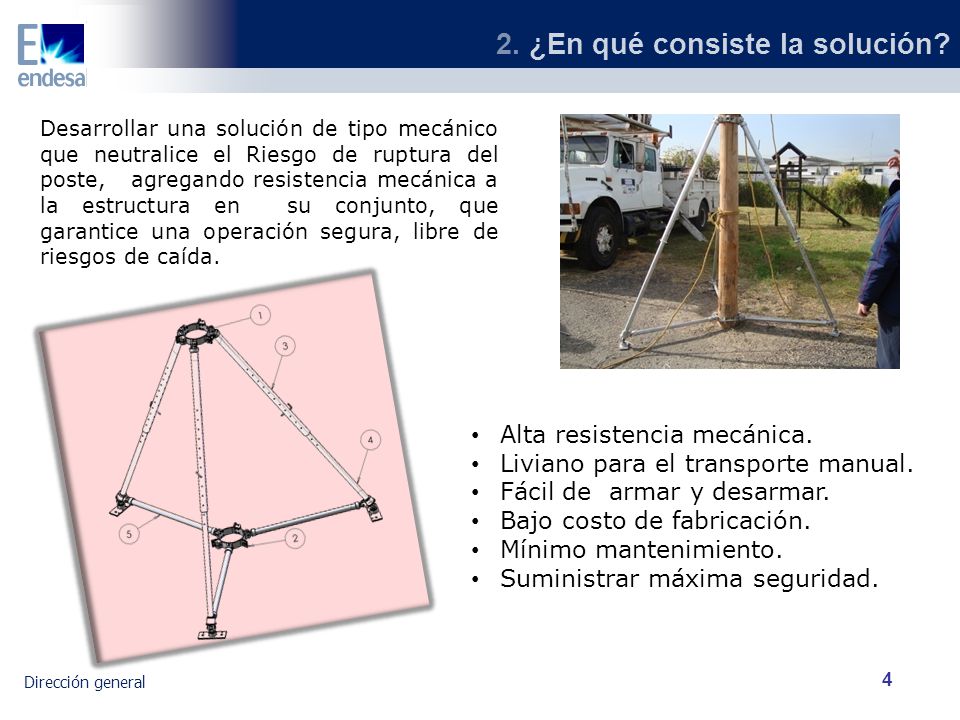

4 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 4 Dirección general 2. ¿En qué consiste la solución? Desarrollar una solución de tipo mecánico que neutralice el Riesgo de ruptura del poste, agregando resistencia mecánica a la estructura en su conjunto, que garantice una operación segura, libre de riesgos de caída. Alta resistencia mecánica. Liviano para el transporte manual. Fácil de armar y desarmar. Bajo costo de fabricación. Mínimo mantenimiento. Suministrar máxima seguridad.

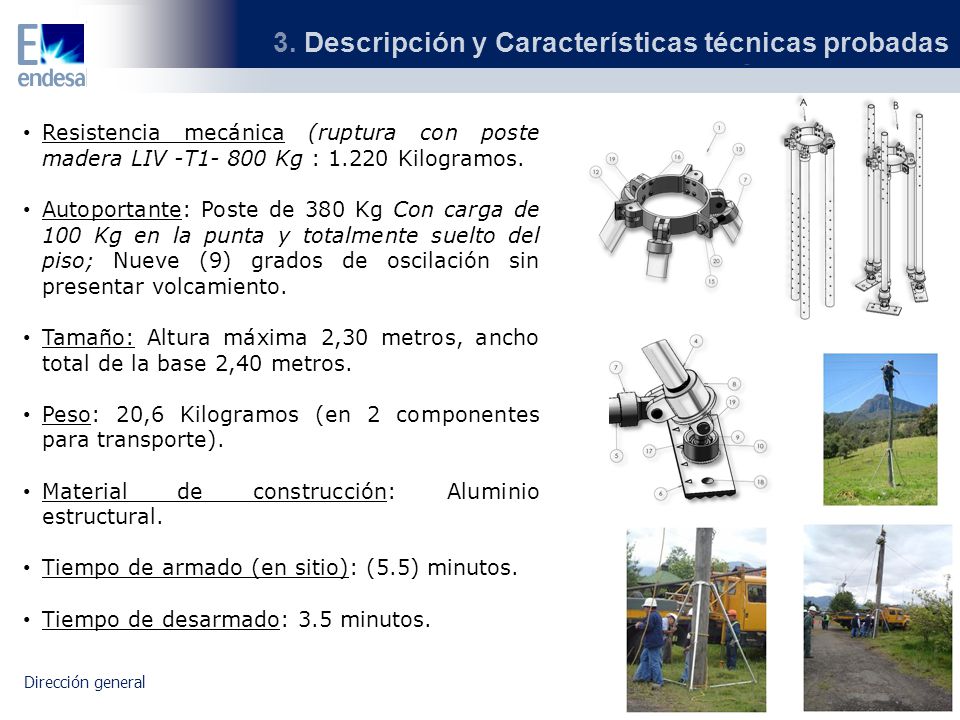

5 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 5 Dirección general 3. Descripción y Características técnicas probadas Resistencia mecánica (ruptura con poste madera LIV -T1- 800 Kg : 1.220 Kilogramos. Autoportante: Poste de 380 Kg Con carga de 100 Kg en la punta y totalmente suelto del piso; Nueve (9) grados de oscilación sin presentar volcamiento. Tamaño: Altura máxima 2,30 metros, ancho total de la base 2,40 metros. Peso: 20,6 Kilogramos (en 2 componentes para transporte). Material de construcción: Aluminio estructural. Tiempo de armado (en sitio): (5.5) minutos. Tiempo de desarmado: 3.5 minutos.

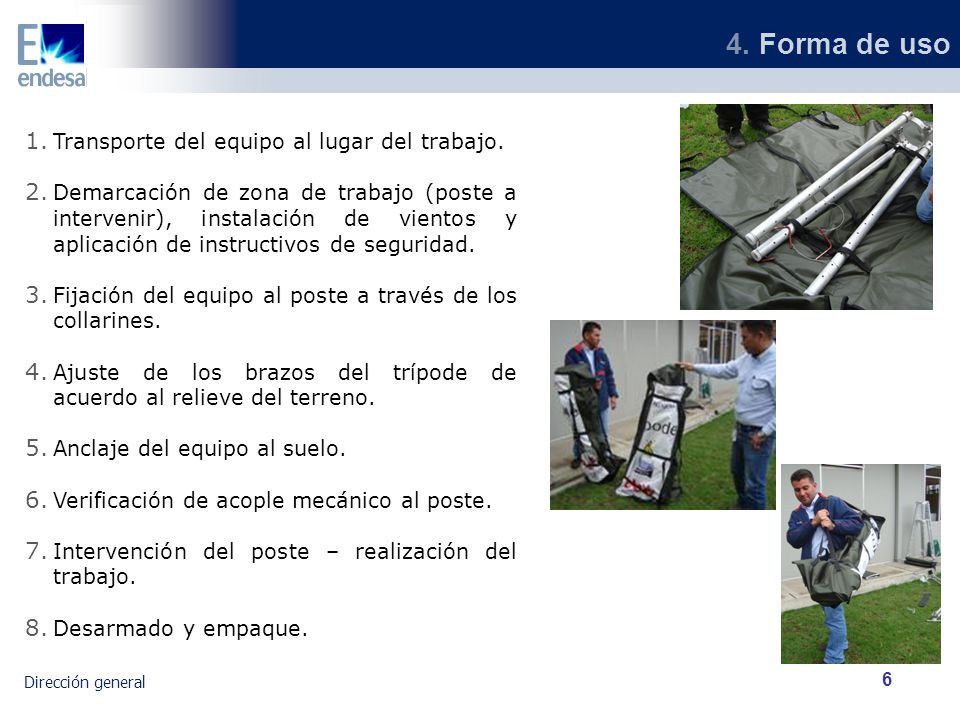

6 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 6 Dirección general 4. Forma de uso 1. Transporte del equipo al lugar del trabajo. 2. Demarcación de zona de trabajo (poste a intervenir), instalación de vientos y aplicación de instructivos de seguridad. 3. Fijación del equipo al poste a través de los collarines. 4. Ajuste de los brazos del trípode de acuerdo al relieve del terreno. 5. Anclaje del equipo al suelo. 6. Verificación de acople mecánico al poste. 7. Intervención del poste – realización del trabajo. 8. Desarmado y empaque.

7 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 7 Dirección general 5. Fabricación, ensayos y pruebas Pruebas de fabricación – soldaduras de aluminio. Resistencia mecánica de ruptura con postes T3. Resistencia mecánica de ruptura con poste T1. Auto-portabilidad del equipo con poste sin anclar hacia volcamiento.

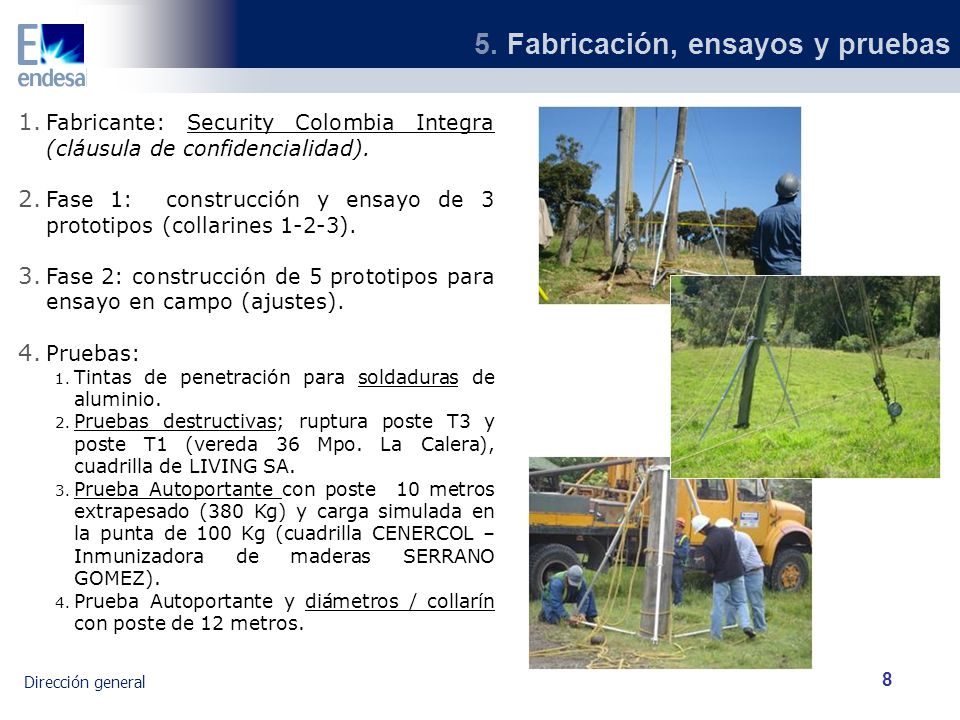

8 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 8 Dirección general 5. Fabricación, ensayos y pruebas 1. Fabricante: Security Colombia Integra (cláusula de confidencialidad). 2. Fase 1: construcción y ensayo de 3 prototipos (collarines 1-2-3). 3. Fase 2: construcción de 5 prototipos para ensayo en campo (ajustes). 4. Pruebas: 1. Tintas de penetración para soldaduras de aluminio. 2. Pruebas destructivas; ruptura poste T3 y poste T1 (vereda 36 Mpo. La Calera), cuadrilla de LIVING SA. 3. Prueba Autoportante con poste 10 metros extrapesado (380 Kg) y carga simulada en la punta de 100 Kg (cuadrilla CENERCOL – Inmunizadora de maderas SERRANO GOMEZ). 4. Prueba Autoportante y diámetros / collarín con poste de 12 metros.

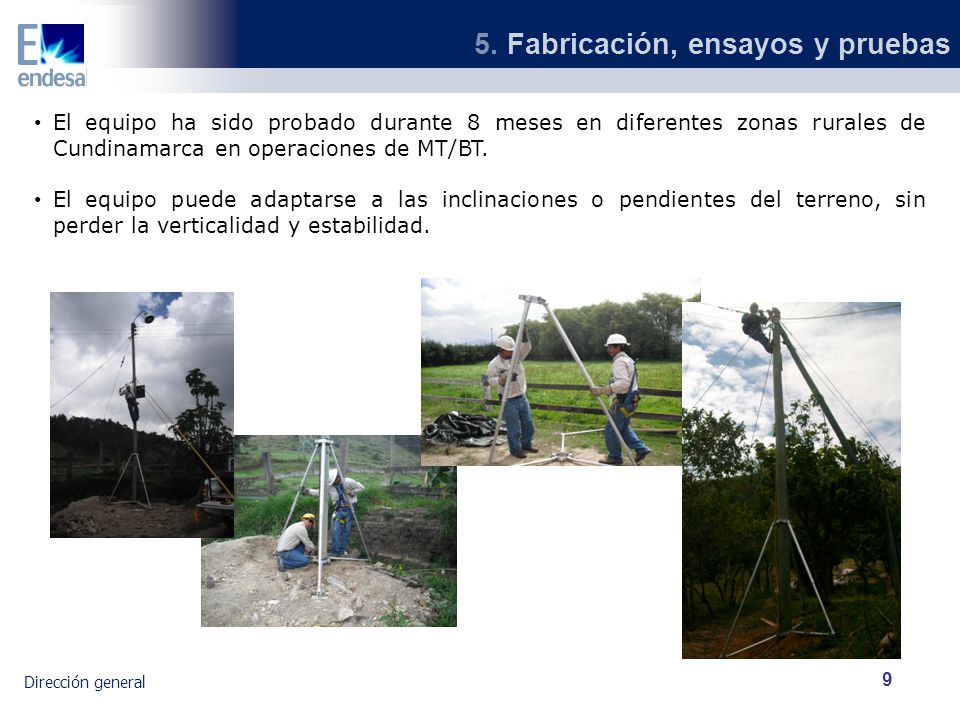

9 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 9 Dirección general 5. Fabricación, ensayos y pruebas El equipo ha sido probado durante 8 meses en diferentes zonas rurales de Cundinamarca en operaciones de MT/BT. El equipo puede adaptarse a las inclinaciones o pendientes del terreno, sin perder la verticalidad y estabilidad.

10 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 10 Dirección general 6. Aplicaciones - Implementación 1. Solicitud de PATENTE DE INVENCION –PCT/IB2010/051059. 2. Asignación de seis (6) equipos (TRIPODES) a cuadrillas de empresas contratistas de Rural, Sabana. 3. Inclusión de la herramienta (TRIPODE) en la materialización de los próximos contratos MARCO. 4. Difusión del invento en la Web O+RH y video conferencia para presentación al grupo PRL-LATAM. 5. Definición de estrategias de producción y comercialización masiva del equipo (Subgerencia de Mercadeo).

11 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 11 Dirección general Conclusiones Seguridad: Máxima confiabilidad para trabajos en postes de madera, manteniendo los estándares de trabajo en altura. Operatividad: La máxima funcionalidad del equipo se consigue en operaciones de Mantenimiento correctivo con cuadrillas. Costo: US $1.200 la unidad Funcionalidad: Un factor crítico detectado en la primera fase de pruebas es el peso del equipo, factores que se han optimizado reduciéndolo a 2 cuerpos de carga y sustituyendo el número de punzones. Cobertura de mercado y aplicación (PATENTE): Zonas Rurales y postes de madera. Escalamiento – Industria Nacional.

12 títulopresentación Direccióngeneral……………. (u otro subtítulo aplicado a toda la presentación) 12 Dirección general Equipo de desarrollo e invención INVENTORES Robert Camilo Torres Vega Armando Gómez Porras Fernando Murcia Quijano Víctor Manuel Suárez Aya
