REGULARIDAD ESTRUCTURAL

Presentación del tema: "REGULARIDAD ESTRUCTURAL"— Transcripción de la presentación:

1 REGULARIDAD ESTRUCTURAL

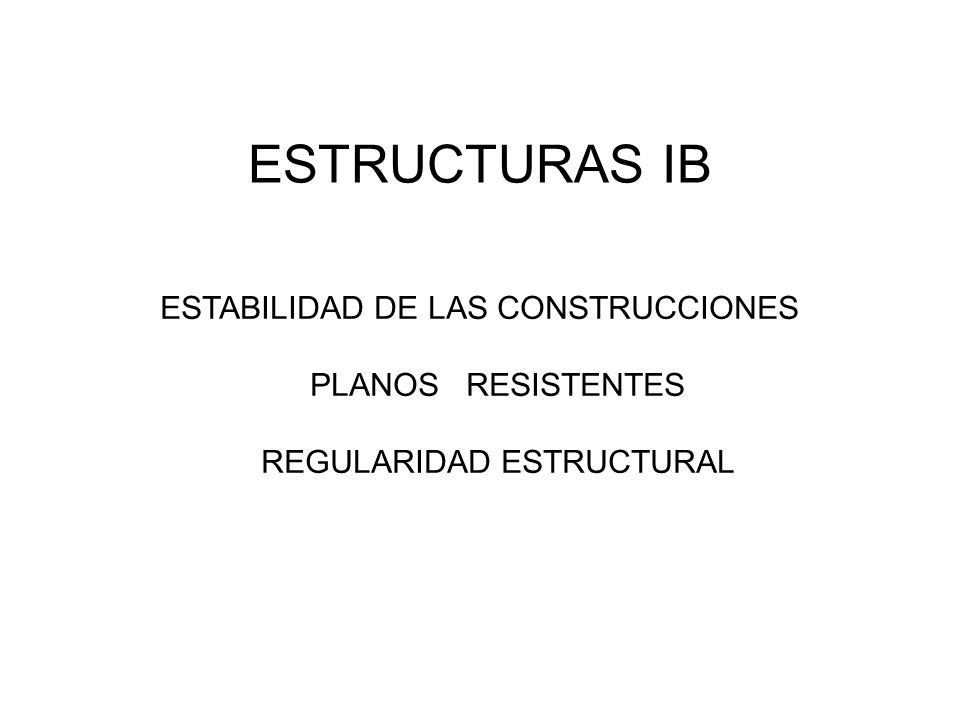

ESTRUCTURAS IB ESTABILIDAD DE LAS CONSTRUCCIONES PLANOS RESISTENTES REGULARIDAD ESTRUCTURAL

2 CONDICIONES DE ESTABILIDAD

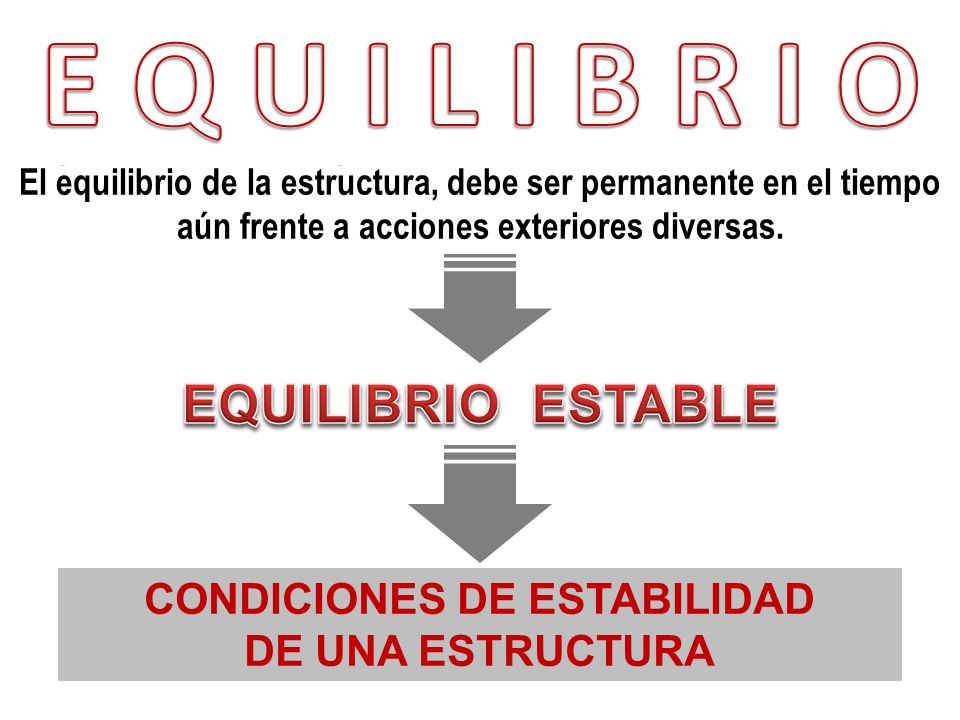

E Q U I L I B R I O Interesa no sólo el equilibrio de la estructura, sino que éste sea permanente en el tiempo aún frente a acciones exteriores diversas. El equilibrio de la estructura, debe ser permanente en el tiempo aún frente a acciones exteriores diversas. EQUILIBRIO ESTABLE CONDICIONES DE ESTABILIDAD DE UNA ESTRUCTURA

3 Para que una estructura sea estable es imprescindible que cuente con PLANOS RESISTENTES

4 La ESTABILIDAD ESPACIAL de una estructura estará garantizada :
Si tiene como mínimo TRES PLANOS RESISTENTES VERTICALES, no todos PARALELOS ni todos CONCURRENTES a un punto, y además UN PLANO RESISTENTE SUPERIOR, suficientemente vinculado a los planos resistentes verticales ESTABLE INESTABLE

5 CONFORMACIÓN DE LOS PLANOS RESISTENTES
PORTICOS Y ARCOS TRIANGULACIONES COLUMNAS EMPOTRADAS TABIQUES DE HORMIGON ARMADO MAMPOSTERÍA ENCADENADA

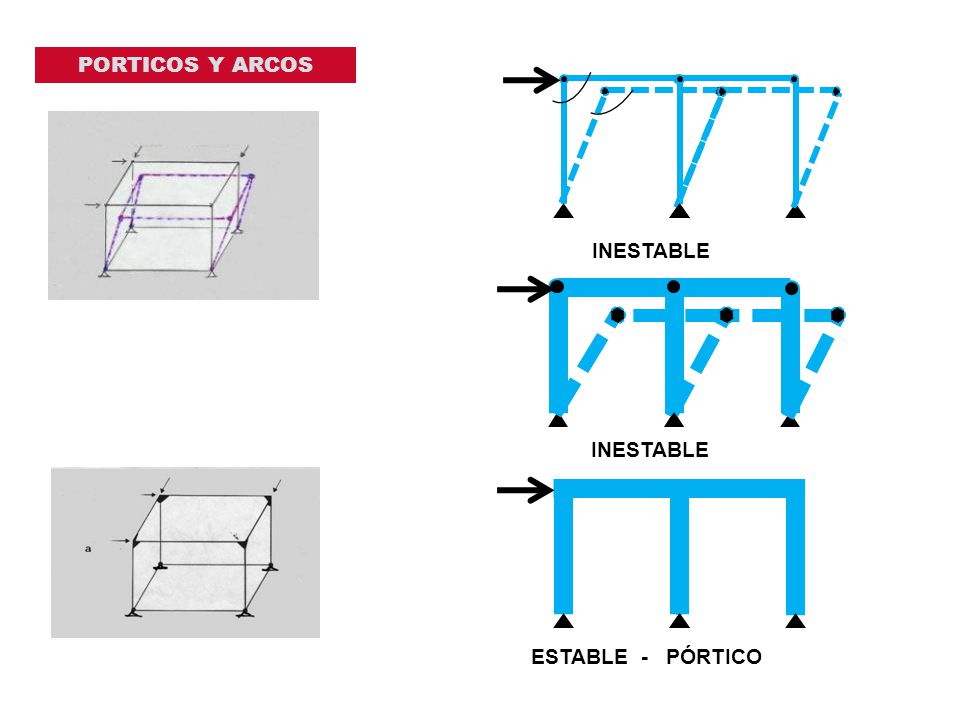

6 PORTICOS Y ARCOS INESTABLE INESTABLE ESTABLE - PÓRTICO

7 Pórticos y Arcos simples
Pórticos múltiples

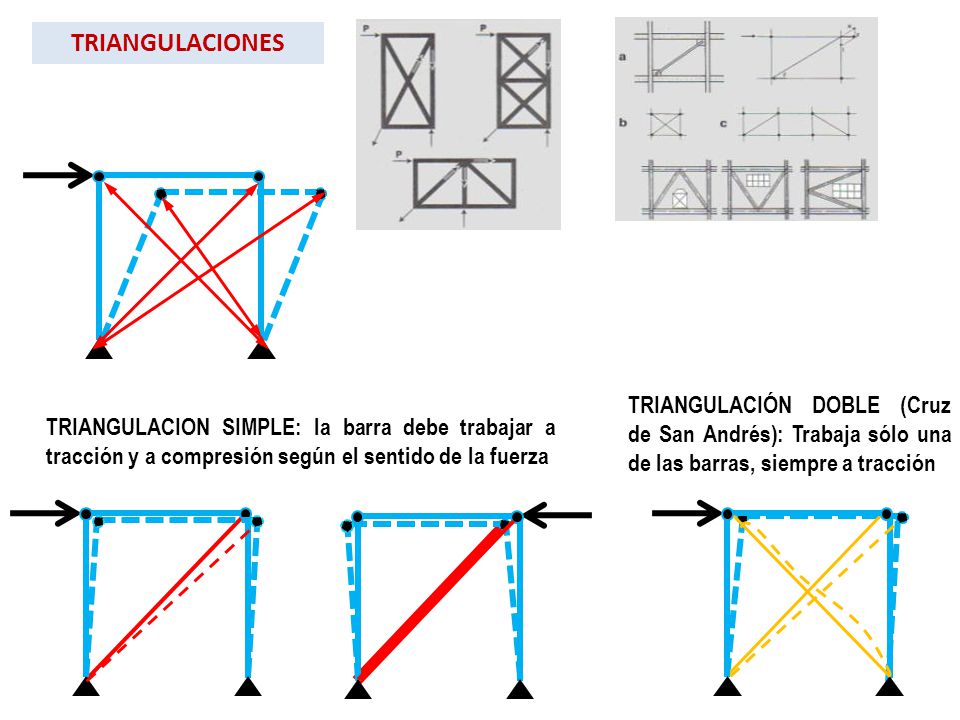

8 TRIANGULACIONES TRIANGULACIÓN DOBLE (Cruz de San Andrés): Trabaja sólo una de las barras, siempre a tracción TRIANGULACION SIMPLE: la barra debe trabajar a tracción y a compresión según el sentido de la fuerza

9 Casa Kike- Costa Rica -Gianni Botsford Arquitectos- 2007
Viviendas Ruca – Santiago de Chile Undurraga Devés Arquitectos – 2011 Centro de Trabajo Corporal JIVA – México D.F. Ambrosini , Farfán, Belanger,Ambrosini –2004

10 COLUMNAS EMPOTRADAS TABIQUES DE Hº Aº

11 MAMPOSTERÍA ENCADENADA
Efectos de fuerzas laterales sobre mampostería sin encadenados

12 DIMENSIONES MÍNIMAS DE MUROS RESISTENTES (CIRSOC 103)
H L L ≥ H/ 2,2 y L ≥ 1,50 m L H L ≥ H/2, y L ≥ 0,90 m El ancho mínimo (sin revoque) de los muros de mampostería será de 17 cm. Puede reducirse a 13 cm en muros de ladrillos macizos de hasta 3 m. de altura.

13 MUROS RESISTENTES CON ABERTURAS Con abertura centrada:
≥ 0,25 L ≥ 0,9 m ≥ 0,25 H l h H MUROS RESISTENTES CON ABERTURAS Con abertura centrada: deberán cumplirse las exigencias que indica la figura y además: El área de la abertura ≤ 0,1 área del panel. l < 0,35 L h < 0,35 H Con abertura ubicada en cualquier posición: El área de la abertura ≤ 0,05 área del panel. l < 0,25 L h < 0,25 H L L l h H

14 Incorrecta disposición de armaduras en los encadenados
Gráficos extraídos del libro“Intuición y razonamiento en el diseño estructural” Moisset de Espanés, Daniel Incorrecta disposición de encadenados en los muros

15 MECANISMO ESTABLE MÍNIMO:

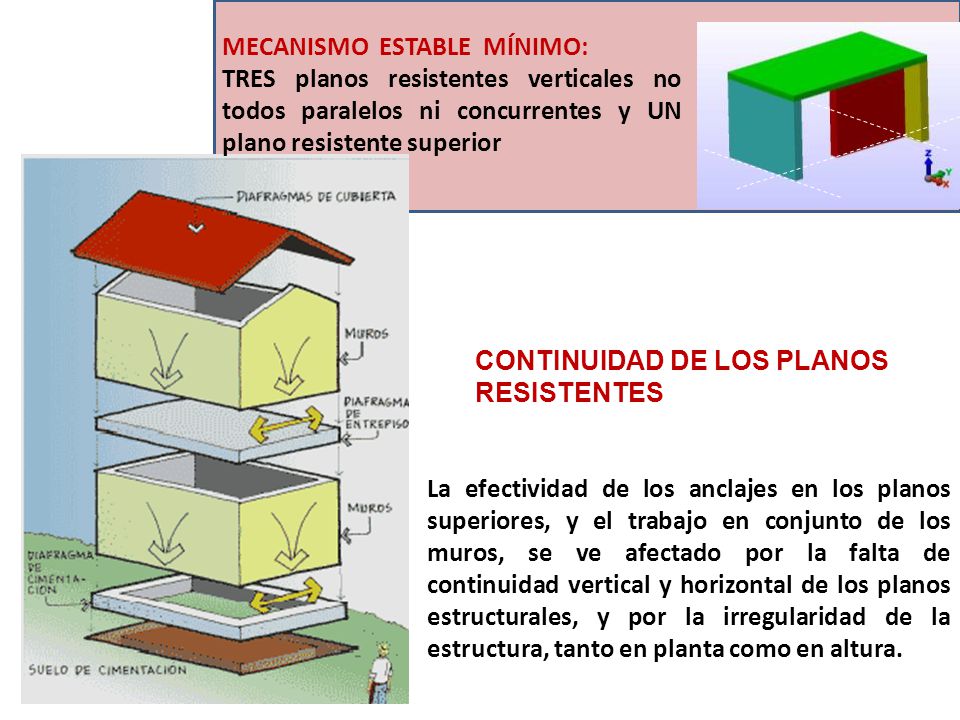

TRES planos resistentes verticales no todos paralelos ni concurrentes y UN plano resistente superior CONTINUIDAD DE LOS PLANOS RESISTENTES La efectividad de los anclajes en los planos superiores, y el trabajo en conjunto de los muros, se ve afectado por la falta de continuidad vertical y horizontal de los planos estructurales, y por la irregularidad de la estructura, tanto en planta como en altura.

16 CONTINUIDAD DE LOS PLANOS RESISTENTES VERTICALES
Cada plano se considera resistente si es continuo desde su borde superior, vinculado al plano superior resistente, hasta la cimentación. Si al alcanzar un plano resistente horizontal intermedio, un muro pierde su continuidad, dejará de considerarse resistente.

17 Planta Baja Planta Alta
CORTE En la planta alta sólo pueden ser resistentes tres planos verticales ubicados en la misma dirección (x) Inestable!, porque se perdió la continuidad en la planta baja.

18 REGULARIDAD ESTRUCTURAL

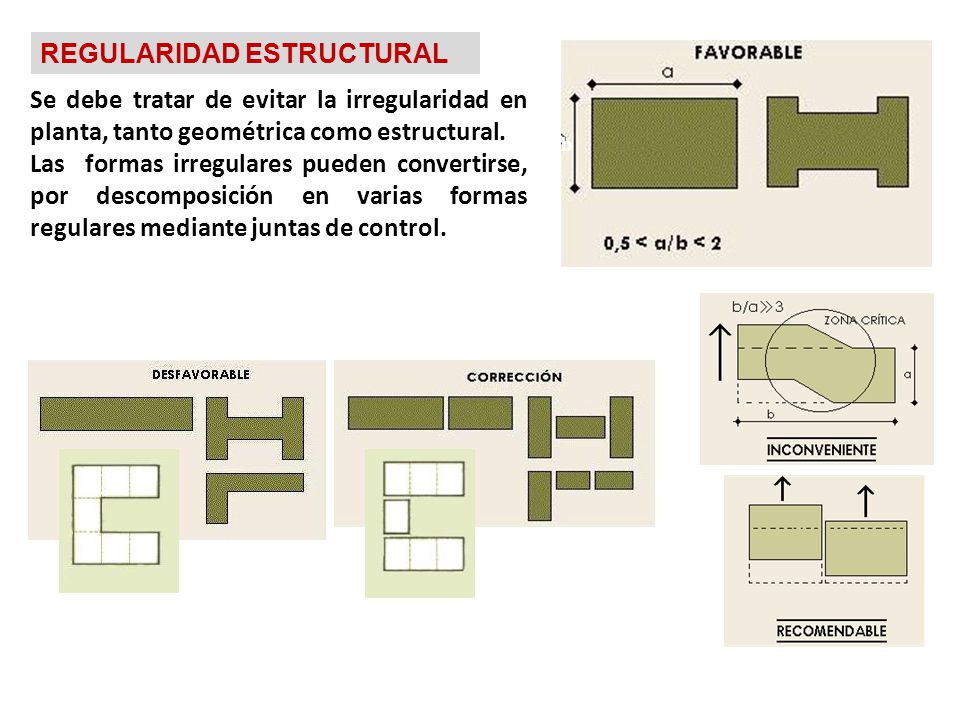

b Se debe tratar de evitar la irregularidad en planta, tanto geométrica como estructural. Las formas irregulares pueden convertirse, por descomposición en varias formas regulares mediante juntas de control.

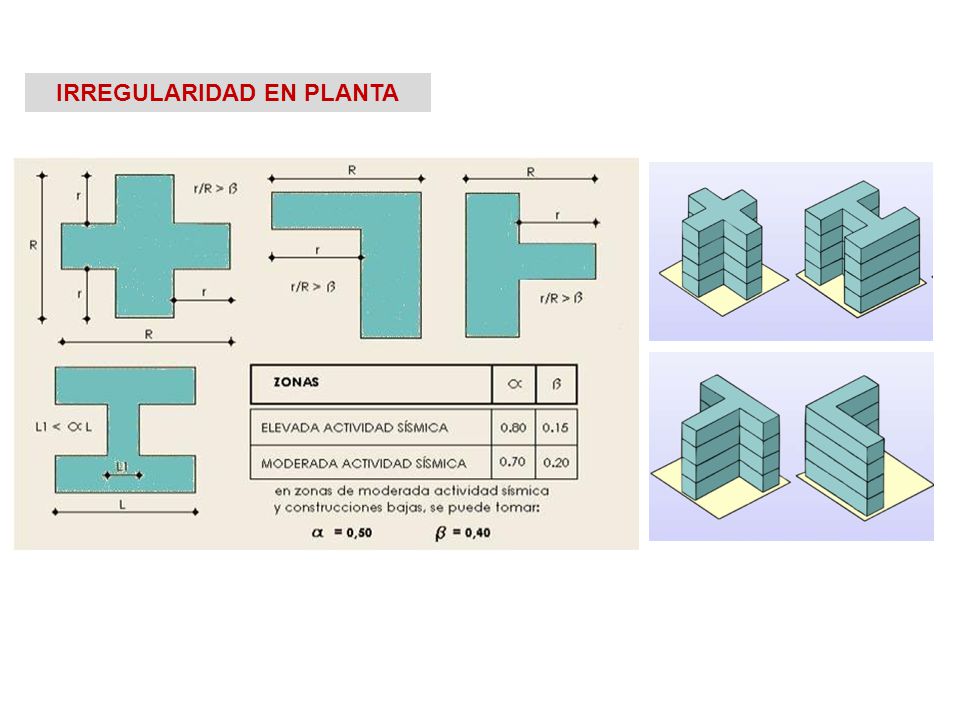

19 IRREGULARIDAD EN PLANTA

20 Zona de moderada actividad sísmica: Si β > 0,4 → Planta Irregular
PLANTA DE TECHOS Construcciones Bajas Zona de moderada actividad sísmica: Si β > 0,4 → Planta Irregular R r

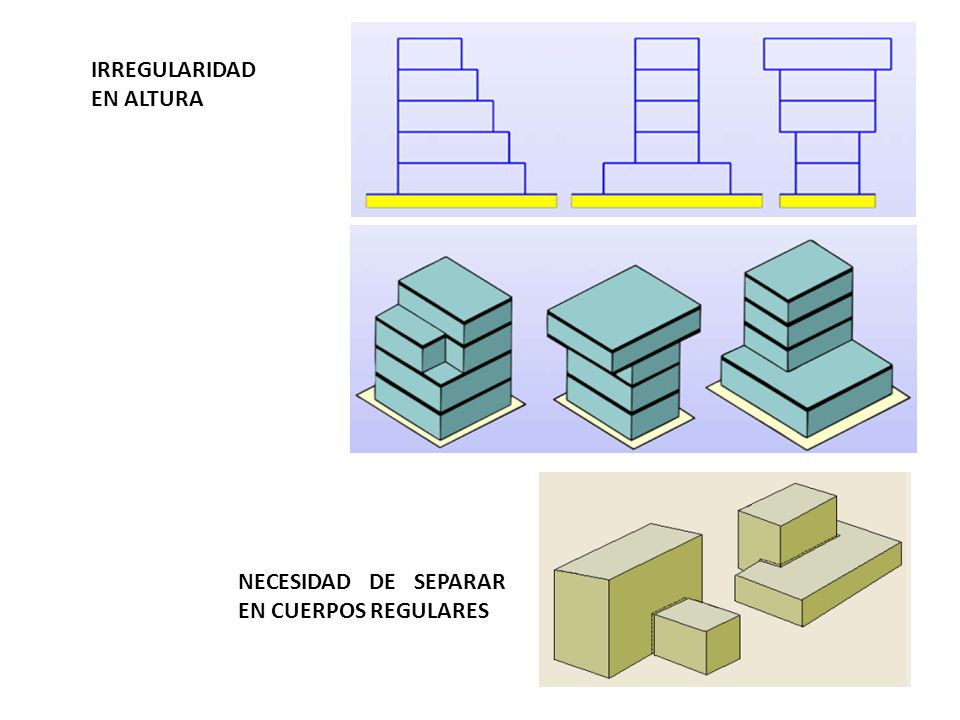

21 IRREGULARIDAD EN ALTURA
NECESIDAD DE SEPARAR EN CUERPOS REGULARES

22 CENTRO DE MASA DE UNA CONSTRUCCION
Es el punto donde se considera aplicada la masa (peso) de toda la construcción. El Centro de Masa se puede considerar equivalente al Centro de Gravedad de la figura geométrica que conforma la planta

23 Determinación del Centro de Masa
14,4 2,4 3,2 17 5,6 PLANTA

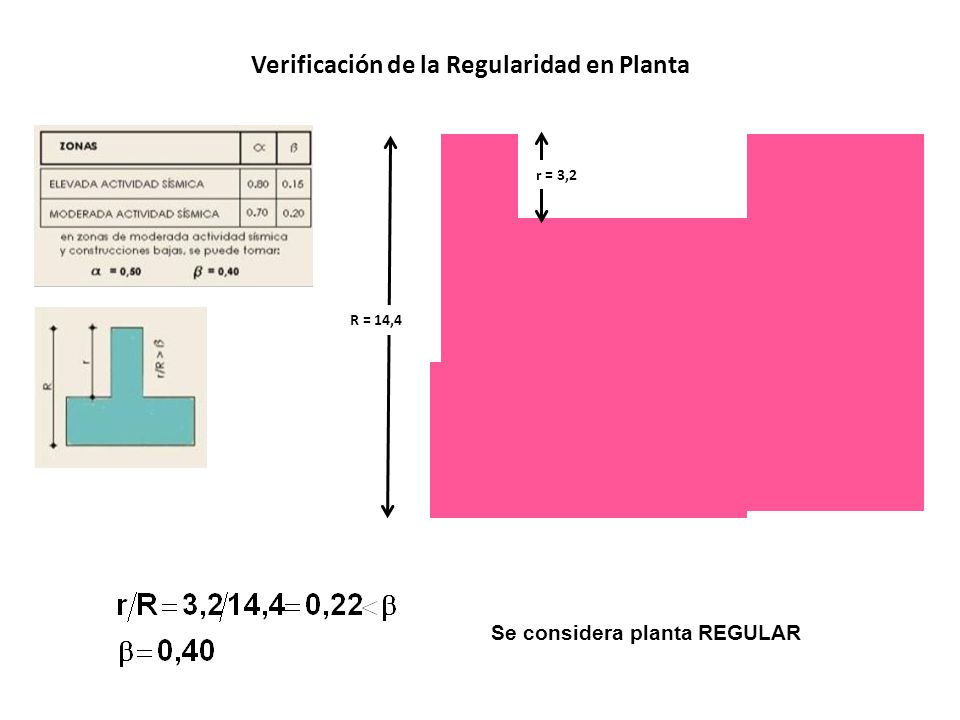

24 Verificación de la Regularidad en Planta
Se considera planta REGULAR

25 14,4 2,4 3,2 17 5,6 Centro de Masa

26 CENTRO DE RIGIDEZ DE UNA ESTRUCTURA
El centro de rigidez representa el centro geométrico de las rigideces de los elementos estructurales correspondientes al nivel de la construcción analizado. Se puede considerar como el punto donde está aplicada la resultante de las resistencias generadas por los planos verticales resistentes. Es el punto del plano superior donde al aplicar una fuerza horizontal el sistema se traslada sin rotar. C.R.

27 ASIMETRÍA ESTRUCTURAL
La distancia excesiva entre el Centro de Masa y el Centro de Rigidez de una estructura produce asimetría estructural Cuando no hay simetría en la estructura, se pueden producir efectos de torsión sobre la estructura en su globalidad.

28 REGULARIDAD ESTRUCTURAL
Las formas geométricamente regulares pueden ser asimétricas en términos de estructura, lo que se debe evitar redistribuyendo los planos resistentes adecuadamente.

29

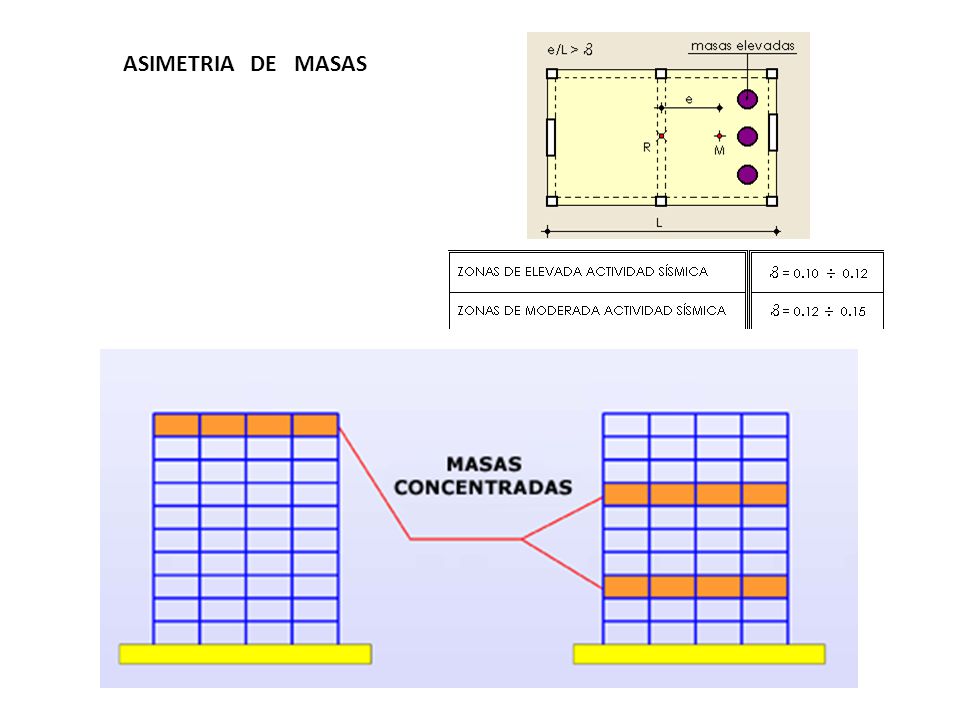

30 ASIMETRIA DE MASAS
