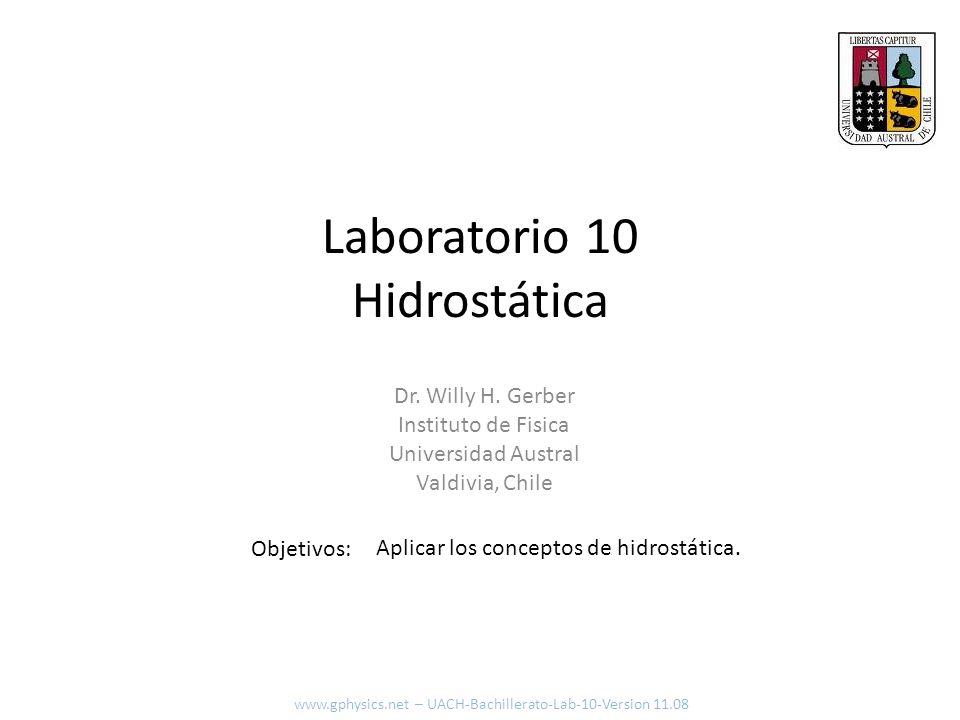

1 Laboratorio 10 Hidrostática
Dr. Willy H. Gerber Instituto de Fisica Universidad Austral Valdivia, Chile Objetivos: Aplicar los conceptos de hidrostática. – UACH-Bachillerato-Lab-10-Version 11.08

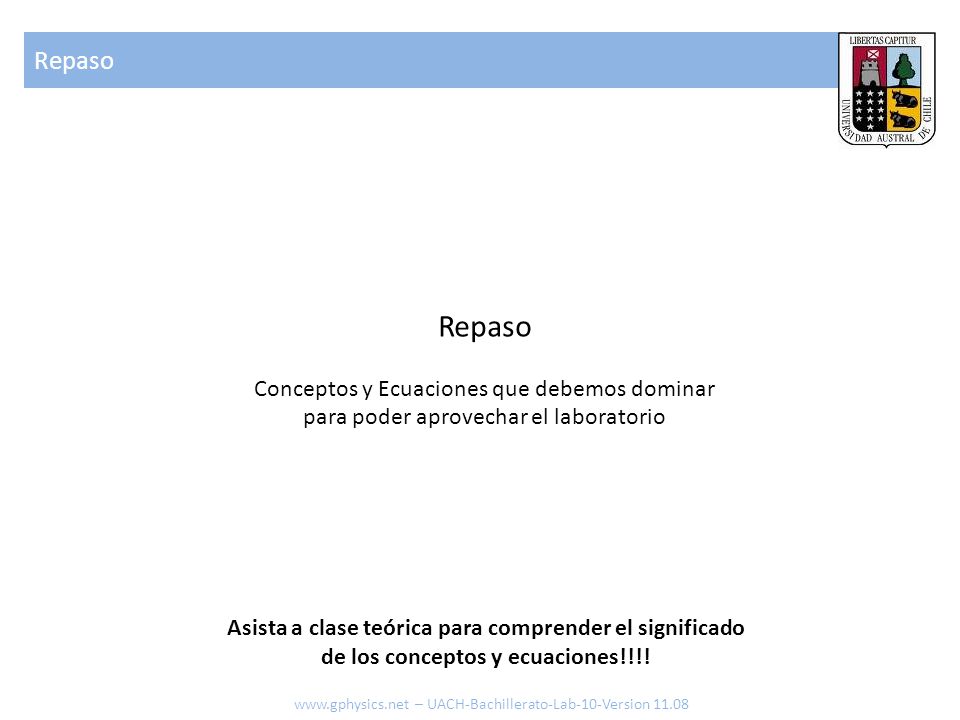

2 Repaso Repaso Conceptos y Ecuaciones que debemos dominar
para poder aprovechar el laboratorio Asista a clase teórica para comprender el significado de los conceptos y ecuaciones!!!! – UACH-Bachillerato-Lab-10-Version 11.08

3 Repaso Principio de Pascal Definición Presión [Pa=N/m2] Fuerza [N]
Área [m2] Presión hidrostática Presión [Pa=N/m2] Densidad [kg/m3] Aceleración gravitacional [m/s2] Profundidad [m] Presión en la superficie [m2] – UACH-Bachillerato-Lab-10-Version 11.08

4 Repaso El principio de Arquímedes Empuje [N] Densidad solido [kg/m3]
Densidad medio [kg/m3] Volumen Aceleración gravitacional [m/s2] – UACH-Bachillerato-Lab-10-Version 11.08

5 Repaso El principio de Arquímedes Densidad solido [kg/m3]
Densidad medio [kg/m3] Altura del cuerpo [m] Altura hundida [m] – UACH-Bachillerato-Lab-10-Version 11.08

6 Misión Misión Estudiar la presión hidrostática
¿Cuál es la presión hidrostática en función de la profundidad? ¿Qué empuje actúa sobre un cuerpo sumergido? ¿Cómo funciona un densímetro? ¿Cómo se mide la presión sanguínea? – UACH-Bachillerato-Lab-10-Version 11.08

7 Guía 1. Presión hidrostática Ayuda:
calcule la presión en A en función de la columna de altura h y la presión externa p0 (analítico) calcule la presión en B en función de la profundidad en el agua h’(analítico) establezca la ecuación que relaciona la altura de la columna del medidor con la profundidad de la manguera en el agua (analítico) estudie el montaje experimental y determine cual de ambos (azul o rosado) corresponde a agua (medición - nota: la probeta contiene agua) calcule la densidad del liquido que no es agua (calculo) - grafique como varia la presión en función de la profundidad en la probeta (medición) A B – UACH-Bachillerato-Lab-10-Version 11.08

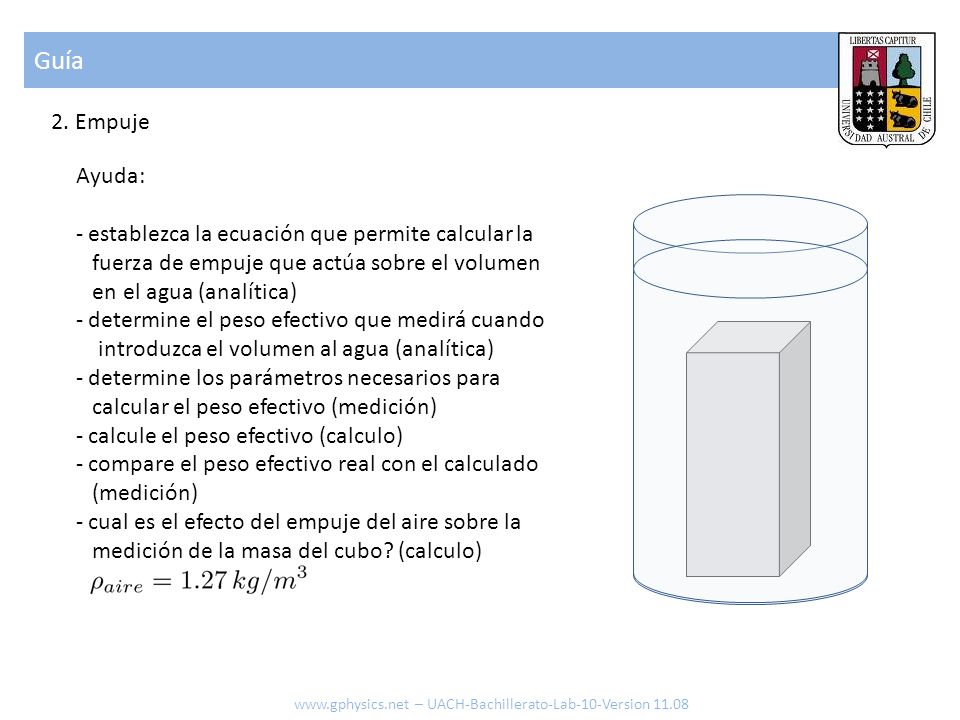

8 Guía 2. Empuje Ayuda: establezca la ecuación que permite calcular la fuerza de empuje que actúa sobre el volumen en el agua (analítica) determine el peso efectivo que medirá cuando introduzca el volumen al agua (analítica) determine los parámetros necesarios para calcular el peso efectivo (medición) calcule el peso efectivo (calculo) compare el peso efectivo real con el calculado (medición) cual es el efecto del empuje del aire sobre la medición de la masa del cubo? (calculo) – UACH-Bachillerato-Lab-10-Version 11.08

9 Guía 1 g/cm3 estudie como funciona un densímetro
diseñe uno definiendo altura total y densidad de modo que mida en el rango 1 g/cm3 y 2 g/cm3 con una escala de 4 cm de largo y la escala termine en su punto superior + establezca una ecuación para cada densidad medida (analítico) + resuelva el sistema de ecuaciones para determinar la densidad y el largo del instrumento (analítico y calculo) 4 cm 2 g/cm3 3. Presión sanguínea Ayuda: efectué la medición de presión sanguínea (practico) efectué el cambio de unidades a Pa ( ) – UACH-Bachillerato-Lab-10-Version 11.08

10 Configuración Configuración
– UACH-Bachillerato-Lab-10-Version 11.08

11 Medición de Presión – UACH-Bachillerato-Lab-10-Version 11.08

12 Medición de Presión – UACH-Bachillerato-Lab-10-Version 11.08

13 Medición de Presión – UACH-Bachillerato-Lab-10-Version 11.08

14 Medición de Empuje – UACH-Bachillerato-Lab-10-Version 11.08

15 Medición de Empuje – UACH-Bachillerato-Lab-10-Version 11.08

16 Medición de Empuje – UACH-Bachillerato-Lab-10-Version 11.08

17 Medición de Presión Sanguínea
– UACH-Bachillerato-Lab-10-Version 11.08

18 Medición de Presión Sanguínea
– UACH-Bachillerato-Lab-10-Version 11.08

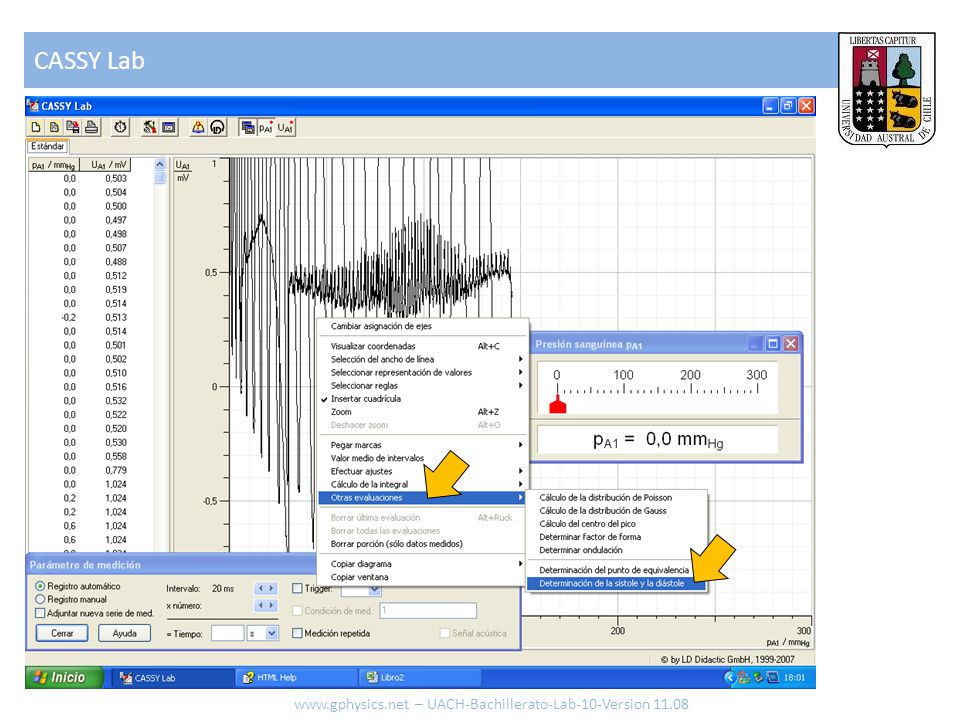

19 CASSY Lab CASSY Lab – UACH-Bachillerato-Lab-10-Version 11.08

20 Ejecutar Programa Ejecutar CASSY Lab. De estar enchufada la unidad de medición esta es reconocida por el sistema: Representación del sistema CASSY – UACH-Bachillerato-Lab-10-Version 11.08

21 CASSY Lab – UACH-Bachillerato-Lab-7-Version 10.08

22 CASSY Lab – UACH-Bachillerato-Lab-7-Version 10.08

23 CASSY Lab – UACH-Bachillerato-Lab-7-Version 10.08

24 CASSY Lab – UACH-Bachillerato-Lab-10-Version 11.08

25 CASSY Lab – UACH-Bachillerato-Lab-10-Version 11.08

26 CASSY Lab – UACH-Bachillerato-Lab-10-Version 11.08

27 CASSY Lab – UACH-Bachillerato-Lab-10-Version 11.08

28 CASSY Lab – UACH-Bachillerato-Lab-10-Version 11.08
