1 2. Materiales 2.6 Propiedades de Cerámicas y Composits
Dr. Willy H. Gerber Instituto de Física Universidad Austral Valdivia, Chile Objetivos: Comprender las propiedades física de materiales como cerámicas y composits. – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

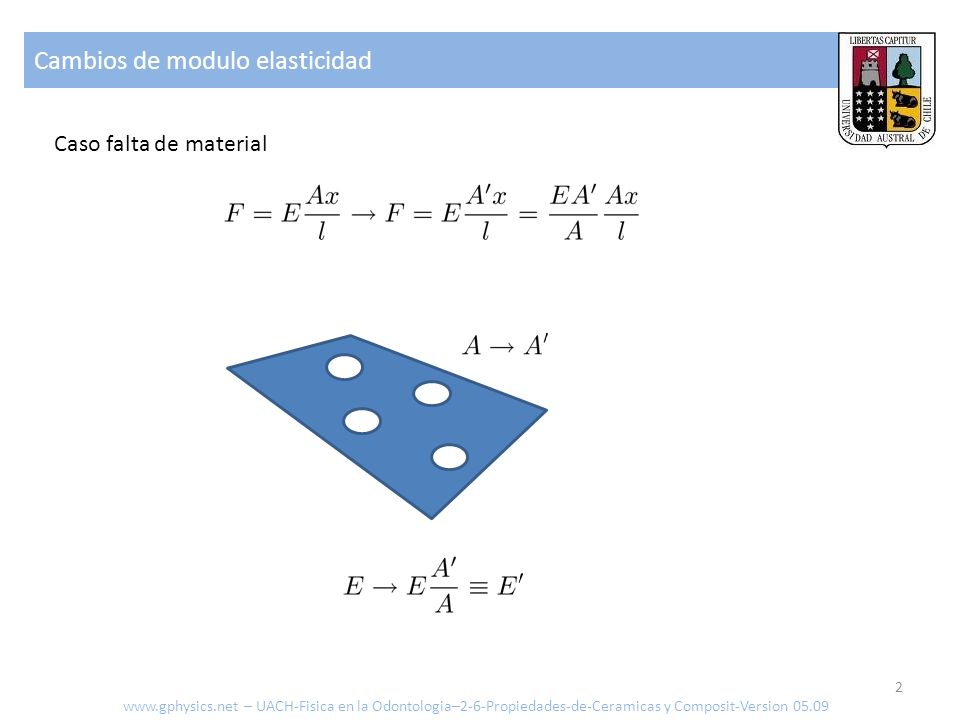

2 Cambios de modulo elasticidad
Caso falta de material – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

3 Cambios de modulo elasticidad
Caso material adicional distinto – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

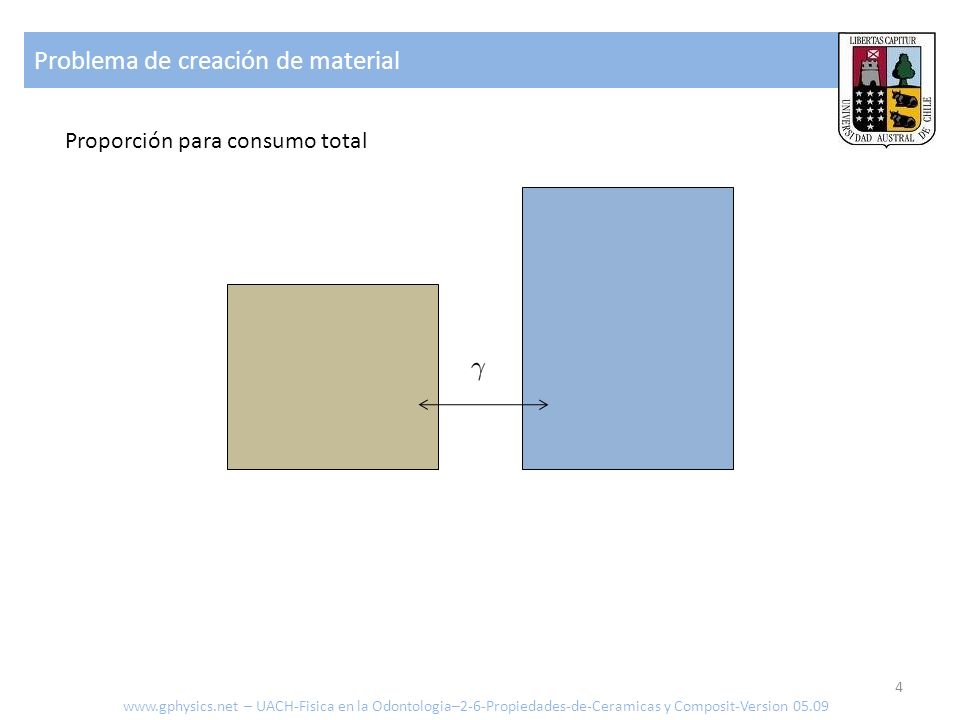

4 Problema de creación de material
Proporción para consumo total – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

5 Problema de creación de material
Caso sobre oferta de liquido Total Usado – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

6 Cambios de modulo elasticidad
Según la calidad de la homogenización se obtendrán zonas de liquido que no reacciono de radio entre Con un numero de poros igual a – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

7 Problema de creación de material
Caso sub oferta de liquido – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

8 Cambios de modulo elasticidad
Según la calidad de la homogenización se obtendrán zonas de solido que no reacciono de radio entre (granos no reaccionados) Con un numero de “grumos” igual a – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

9 Reactividad Mientras mas superficie mas rápido reaccionara
Radio de un grano Masa de la muestra Numero total de granos Densidad del material Volumen de un grano Superficie un grano Superficie total Numero de granos – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

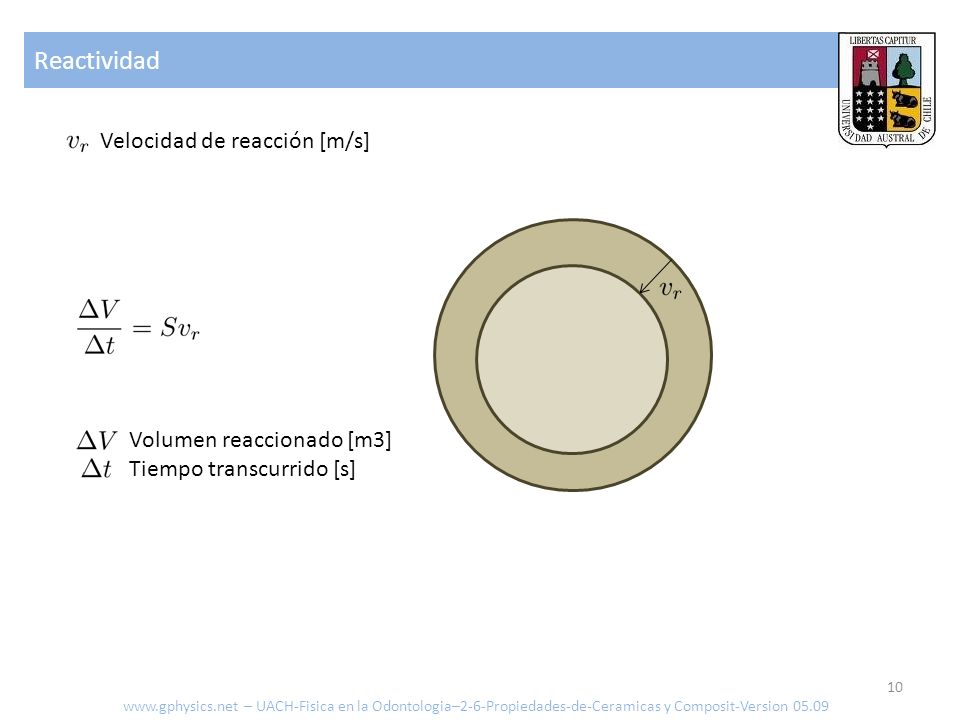

10 Reactividad Velocidad de reacción [m/s] Volumen reaccionado [m3]
Tiempo transcurrido [s] – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

11 Problema con la temperatura
Si el proceso es muy rápido, el calor no puede ser disipado y se calienta el agua. Al calentarse el agua surge evaporación (perdida de agua) e incluso formación local de presión (daño). Aumento de temperatura: Calor o energía absorbida [J] Masa [kg] Calor especifico [J/kgK] Aumento de la temperatura [C o K] Calor generado por masa reaccionada [J/kg] Masa reaccionada [kg] – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

12 Problema con la temperatura
Para calcular el agua que se pierde se debe calcular la presión de vapor de agua generado y con ello los moles “perdidos”. (1Torr = Pa) Presión del vapor (en Pa) Volumen [m3] Numero de moles por m3 [mol/m3] Entalpia de evaporización (agua kJ/mol) – energía para desprenderse Constante del gas (8.314 J mol-1K-1) Temperatura en grados Kelvin (273.15° + grados Celsius) Presión de referencia (3.65x10+10 Pa) Nota: 1 mol = 6.02 x partículas – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

13 Rol de espacios o incrustaciones
Quiebres se detienen ante obstáculos: – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

14 Rol de espacios o incrustaciones
Desvío de quiebre Debondig Puente elástico – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

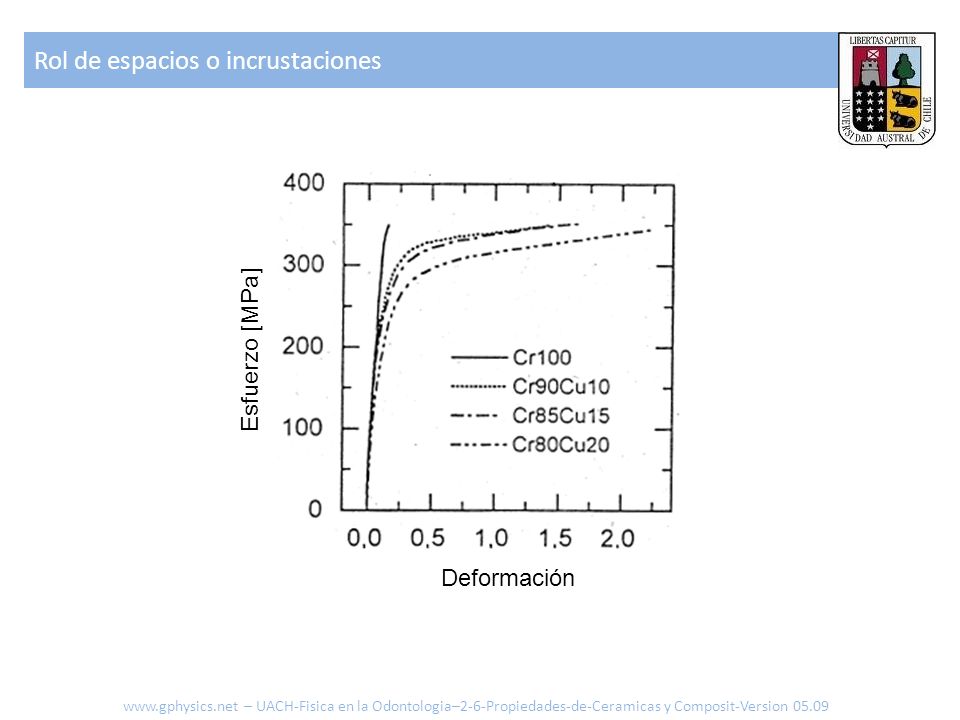

15 Rol de espacios o incrustaciones
Esfuerzo [MPa] Deformación – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

16 Rol de espacios o incrustaciones
Esfuerzo [MPa] Deformación – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

17 Mecanismo de quiebre Quiebre Punta con radio Factor de intensidad
– UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

18 Mecanismo de quiebre Quiebre Esfuerzo en la punta del quiebre:
Fuerza que lleva al quiebre: Modulo de elasticidad [Pa] Esfuerzo de quiebre [Pa] Largo del quiebre [l] Criterio de quiebre: – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

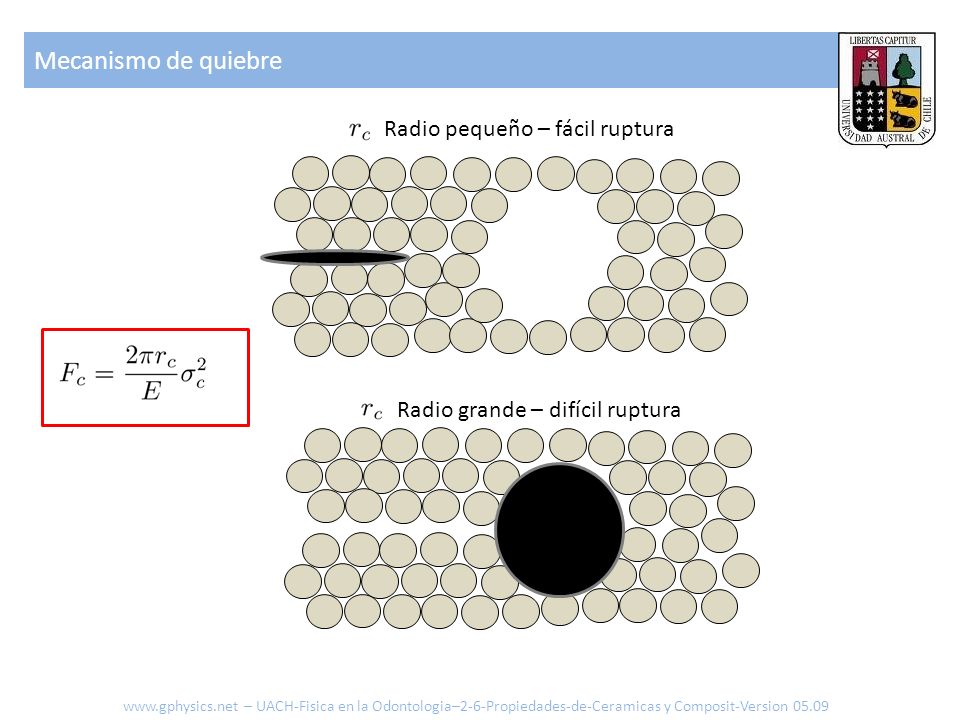

19 Mecanismo de quiebre Radio pequeño – fácil ruptura
Radio grande – difícil ruptura – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09

20 Contacto Dr. Willy H. Gerber wgerber@gphysics.net Instituto de Física
Universidad Austral de Chile Campus Isla Teja Casilla 567, Valdivia, Chile – UACH-Fisica en la Odontologia–2-6-Propiedades-de-Ceramicas y Composit-Version 05.09
