Presentación del tema: "1. Mecánica 1.3 Fijación de dientes Comprender la forma como el diente esta montado y es retenido por el hueso. Entender como dicho montaje reacciona las."— Transcripción de la presentación:

1 1. Mecánica 1.3 Fijación de dientes Comprender la forma como el diente esta montado y es retenido por el hueso. Entender como dicho montaje reacciona las fuerzas que expongamos el diente. Objetivos: www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Dr. Willy H. Gerber Instituto de Física Universidad Austral Valdivia, Chile

2 El diente y su montaje www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Cemento

3 Modelo www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Cemento

4 Modelo www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

5 Uso normal & Tratamiento - Compresión www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

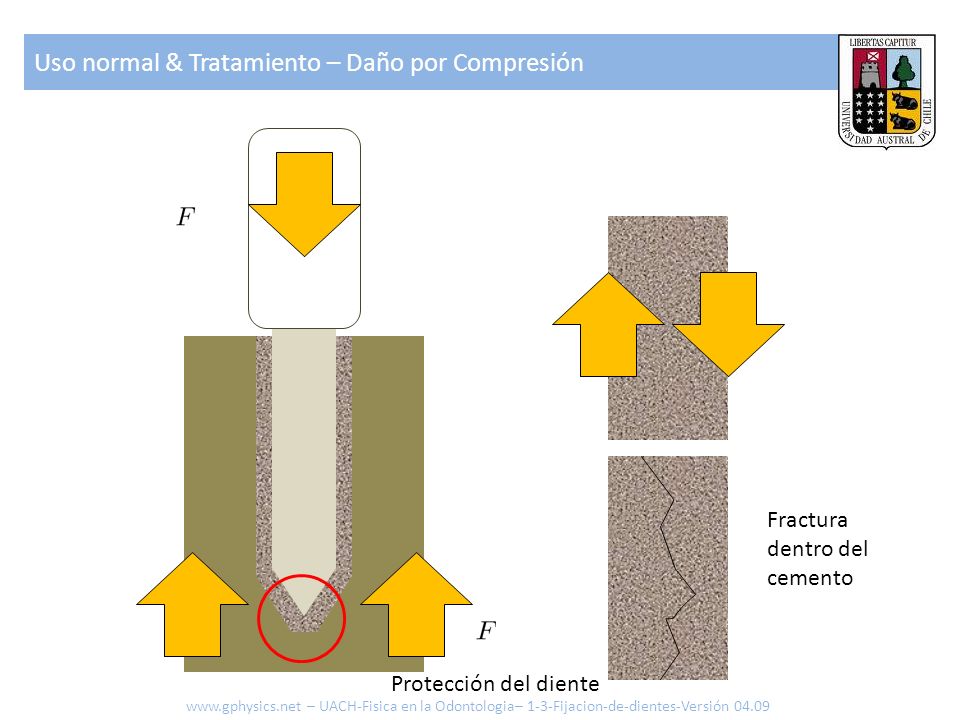

6 Uso normal & Tratamiento – Daño por Compresión www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Fractura dentro del cemento Protección del diente

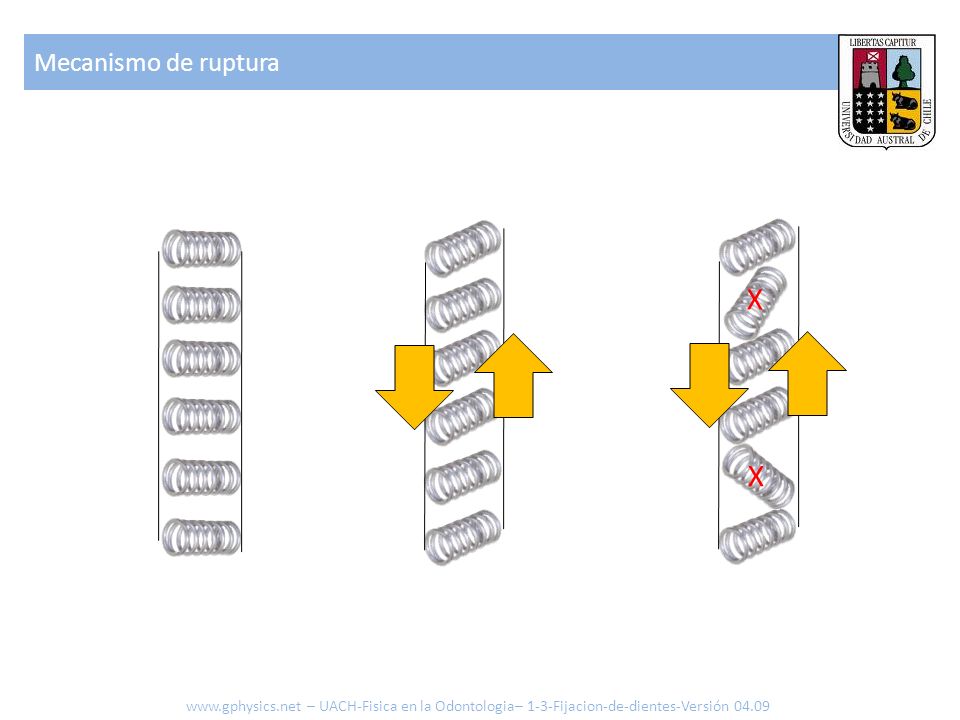

7 Mecanismo de ruptura www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 X X

8 Uso normal & Tratamiento - Tensión www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

9 Uso normal & Tratamiento – Daño por Tensión www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Fractura dentro del cemento

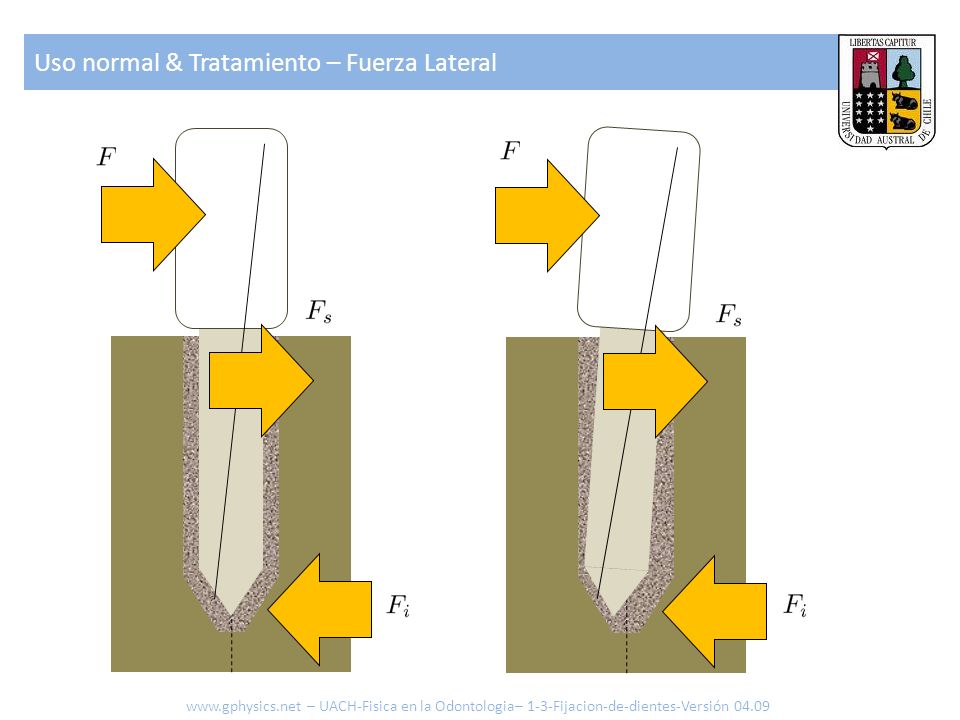

10 Uso normal & Tratamiento – Fuerza Lateral www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

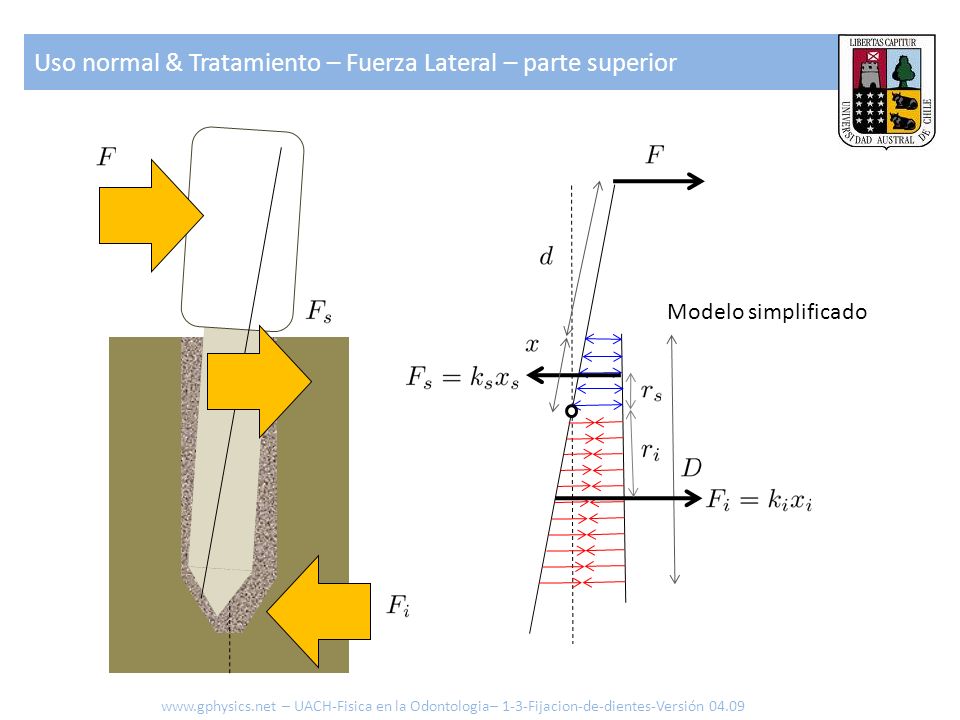

11 Uso normal & Tratamiento – Fuerza Lateral – parte superior www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Elongación Compresión

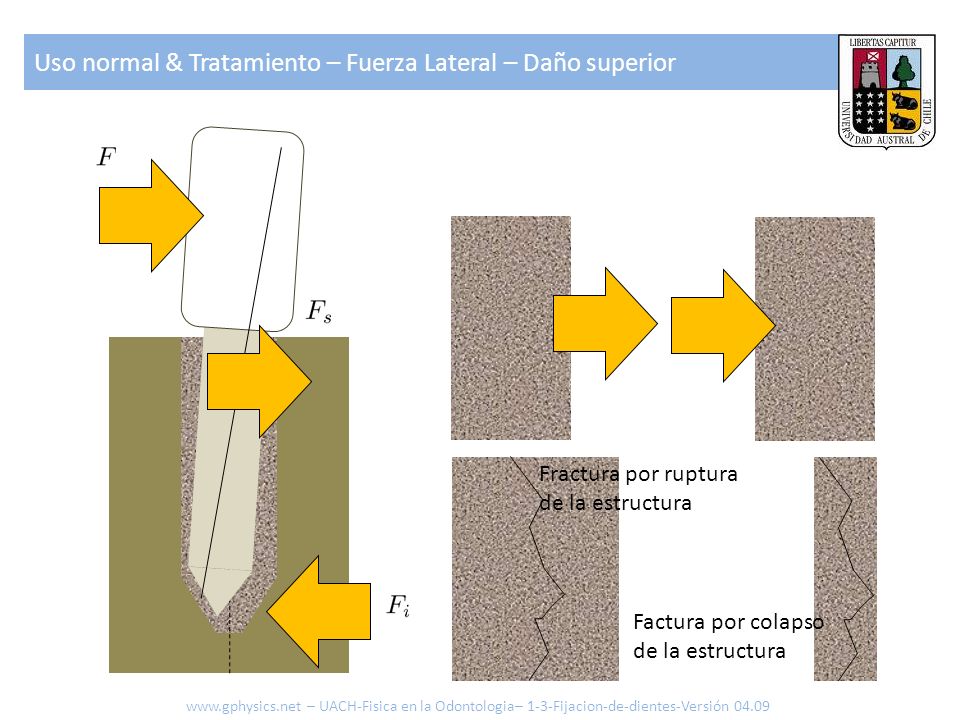

12 Uso normal & Tratamiento – Fuerza Lateral – Daño superior www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Fractura por ruptura de la estructura Factura por colapso de la estructura

13 Mecanismo de ruptura www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

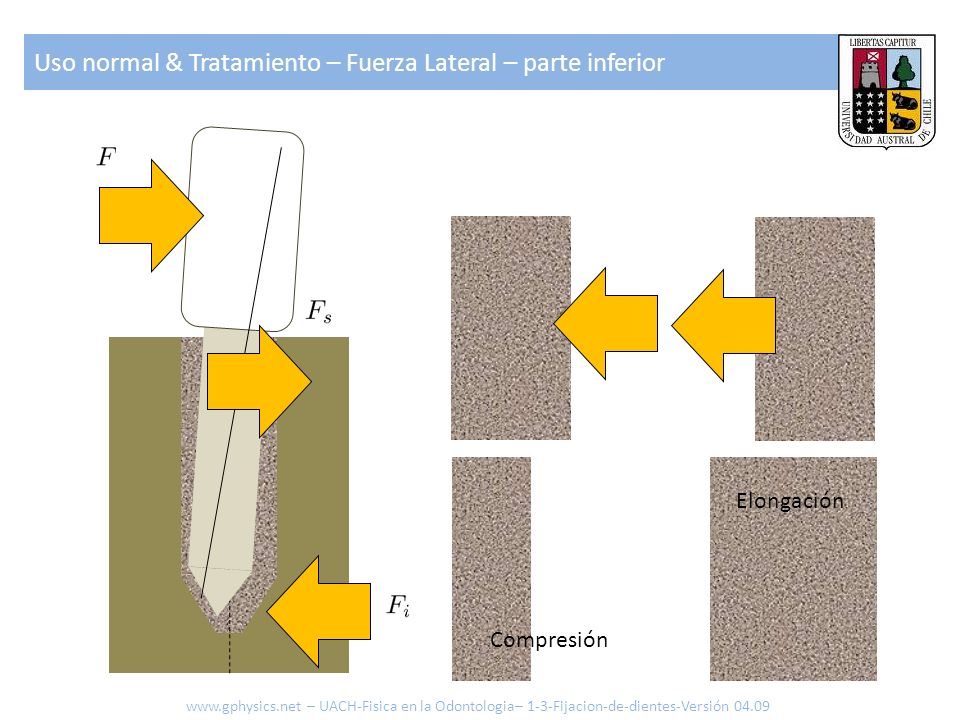

14 Uso normal & Tratamiento – Fuerza Lateral – parte inferior www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Elongación Compresión

15 Uso normal & Tratamiento – Fuerza Lateral – Daño inferior www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Fractura por ruptura de la estructura Factura por colapso de la estructura

16 Considerando el hueso: elongación Deformación ε en función del largo l y elongación. [-] www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

17 Considerando el hueso – soporte de Fuerza Fuerza F necesaria para deformar el hueso de largo l y sección A: E constante de elasticidad [N/m2] [N] www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

18 Considerando el hueso – tensión Tensión en la sección A: [N/m 2 ] www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

19 Propiedad del material – ejemplo hueso 0.005 0.010 0.015 0.020 Deformación 150 100 50 Tensión (MPa) Velocidad: deformación 0.01 / seg Deformación plástica (daño) Ruptura catastrófica E 1.25x10 10 Pa www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

20 Uso normal & Tratamiento – Fuerza Lateral – parte superior Modelo simplificado www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

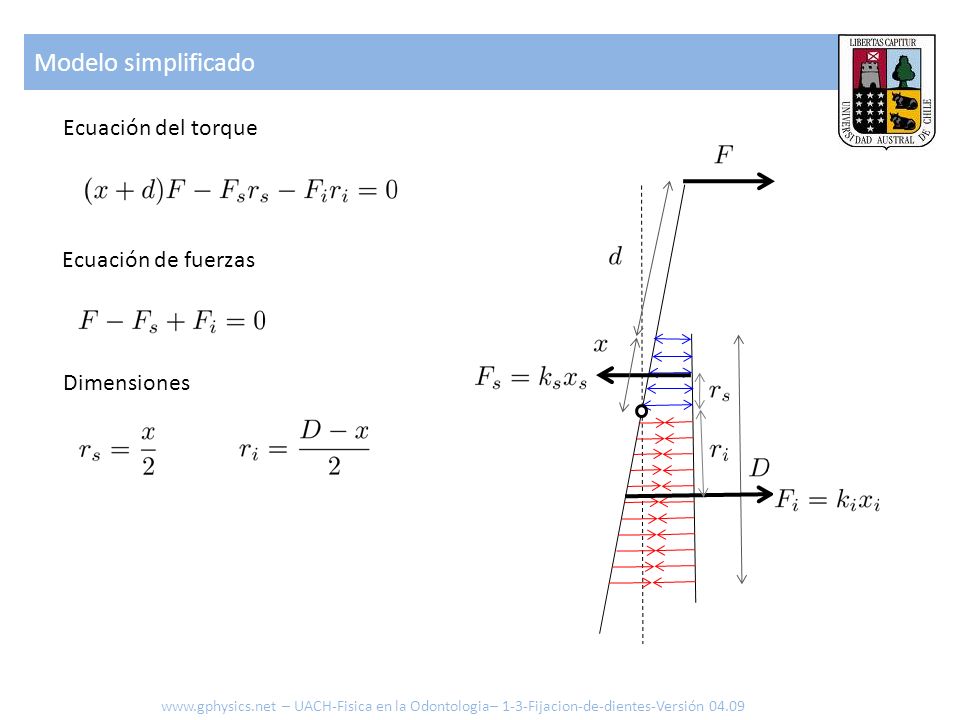

21 Modelo simplificado Ecuación del torque Dimensiones Ecuación de fuerzas www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

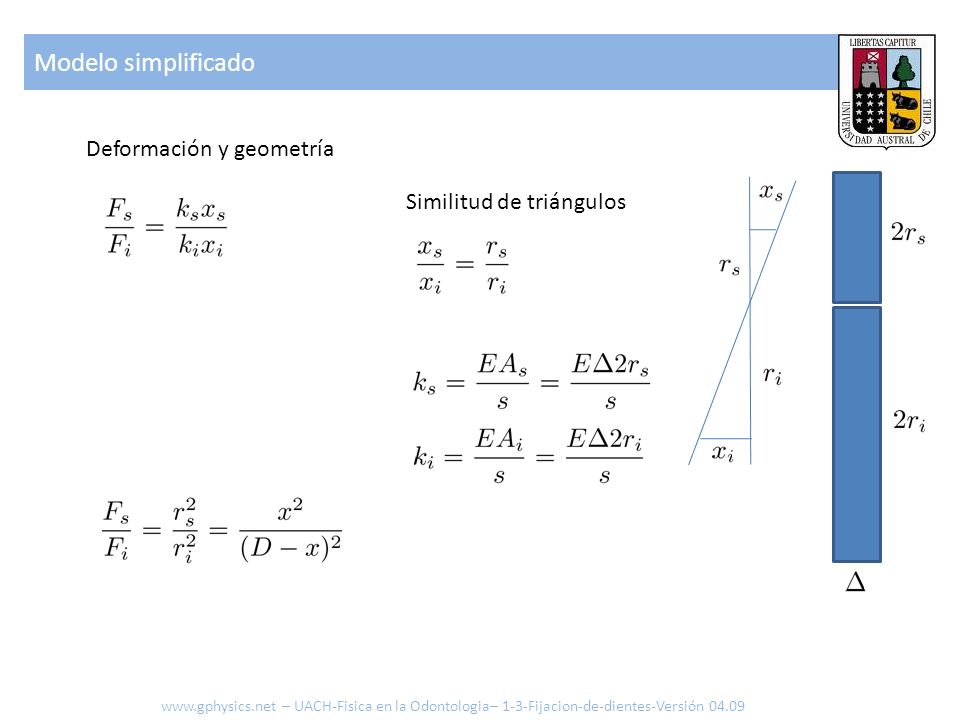

22 Modelo simplificado www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09 Deformación y geometría Similitud de triángulos

23 Modelo simplificado www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

24 Ecuaciones del modelo www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

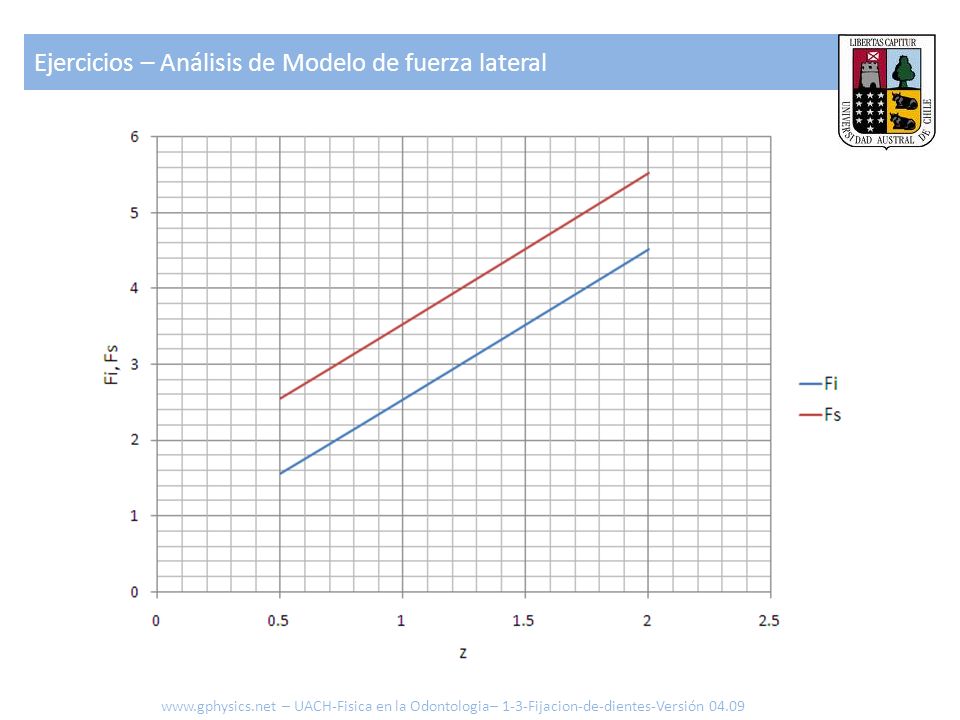

25 Ejercicios – Análisis de Modelo de fuerza lateral www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

26 Ejercicios – Análisis de Modelo de fuerza lateral www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

27 Ejercicios – Análisis de Modelo de fuerza lateral www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09

28 Contacto Dr. Willy H. Gerber wgerber@gphysics.net Instituto de Física Universidad Austral de Chile Campus Isla Teja Casilla 567, Valdivia, Chile www.gphysics.net – UACH-Fisica en la Odontologia– 1-3-Fijacion-de-dientes-Versión 04.09
