1 Procedimientos de Calibración del Color para las Imagers a Color
Copiadora Procedimientos de Calibración del Color para las Imagers a Color MX2300/MX2700/MX4501 Cortesía del Centro de Capacitación Técnica de Sharp.

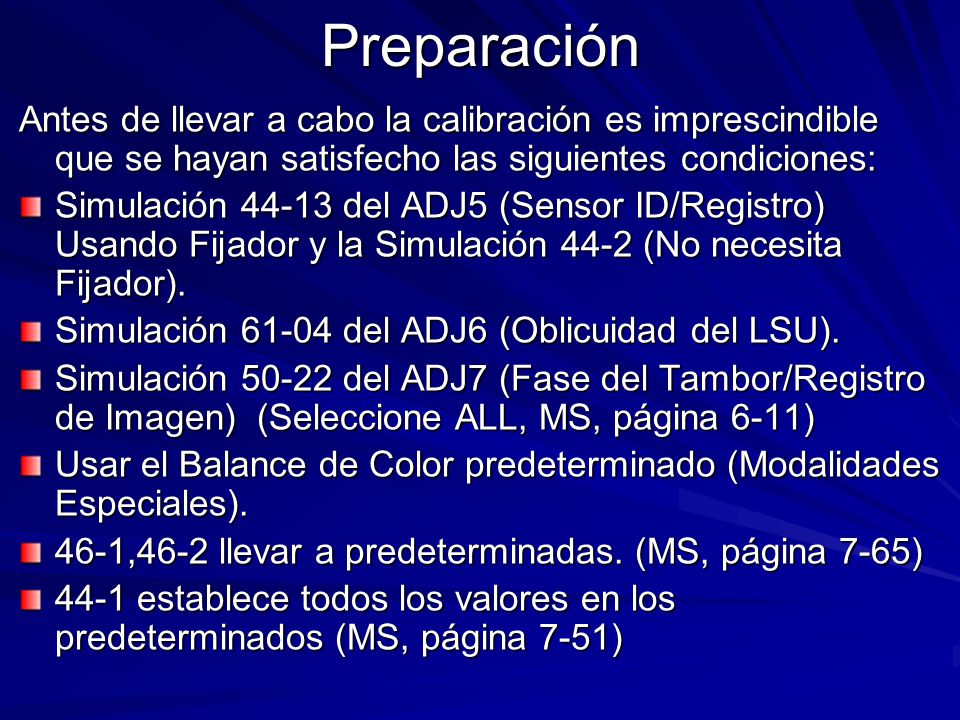

2 Preparación Antes de llevar a cabo la calibración es imprescindible que se hayan satisfecho las siguientes condiciones: Simulación del ADJ5 (Sensor ID/Registro) Usando Fijador y la Simulación 44-2 (No necesita Fijador). Simulación del ADJ6 (Oblicuidad del LSU). Simulación del ADJ7 (Fase del Tambor/Registro de Imagen) (Seleccione ALL, MS, página 6-11) Usar el Balance de Color predeterminado (Modalidades Especiales). 46-1,46-2 llevar a predeterminadas. (MS, página 7-65) 44-1 establece todos los valores en los predeterminados (MS, página 7-51) s

3 Materiales Necesarios
Manual de Servicio de la MX-2300/2700 o MX-4501. Tabla de Prueba de Sharp UKOG-0283FCZZ Sharp SIT Chart (gráfico SIT) UKOG-0280FCZ1 (Recomendado) Papel de Copia a Color Hammermill 11” x 17” (28libras, 96 de brillo) Papel de Copia a Color Hammermill 8 ½ x 17” (28libras, 96 de brillo)

4 Confirme que el Balance de Color sea el predeterminado
Confirme que el Balance de Color sea el predeterminado. Seleccione “Modalidades Especiales”. Vaya a la página 3 Seleccione “Color Adjustments” (Ajustes de Color). Seleccione “Color Balance” (Balance de Color). Seleccione “Cancel” (Cancelar).

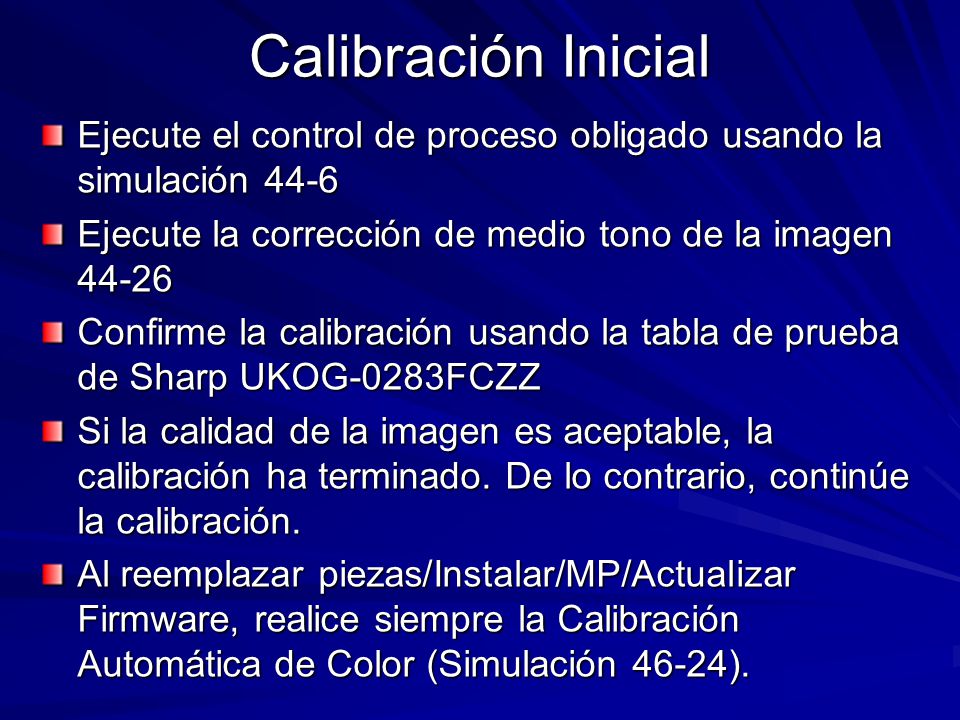

5 Calibración Inicial Ejecute el control de proceso obligado usando la simulación 44-6 Ejecute la corrección de medio tono de la imagen 44-26 Confirme la calibración usando la tabla de prueba de Sharp UKOG-0283FCZZ Si la calidad de la imagen es aceptable, la calibración ha terminado. De lo contrario, continúe la calibración. Al reemplazar piezas/Instalar/MP/Actualizar Firmware, realice siempre la Calibración Automática de Color (Simulación 46-24).

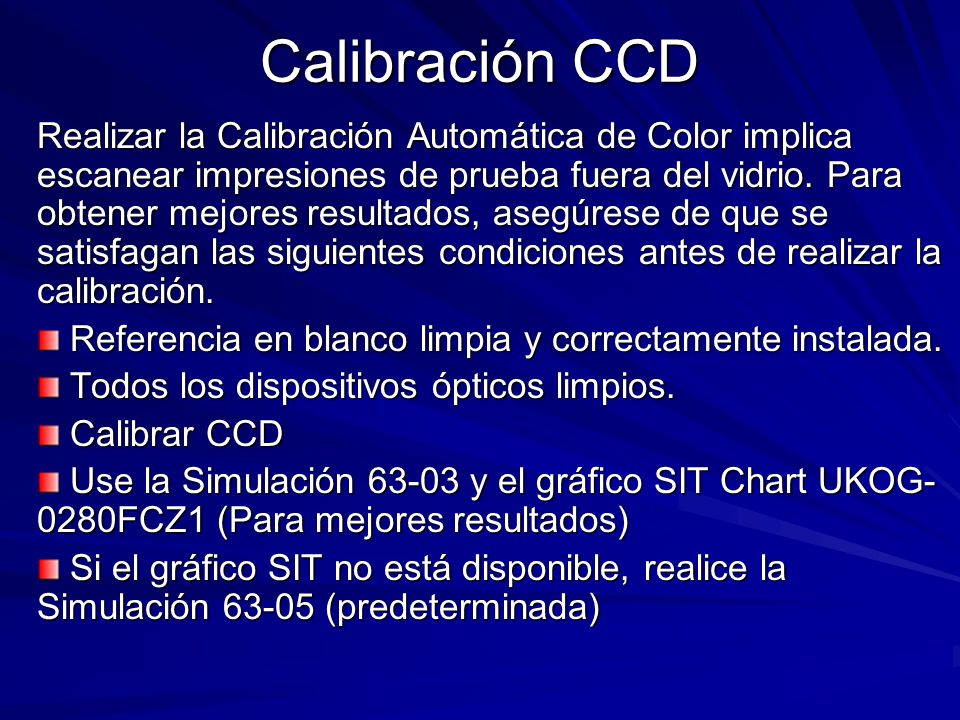

6 Calibración CCD Realizar la Calibración Automática de Color implica escanear impresiones de prueba fuera del vidrio. Para obtener mejores resultados, asegúrese de que se satisfagan las siguientes condiciones antes de realizar la calibración. Referencia en blanco limpia y correctamente instalada. Todos los dispositivos ópticos limpios. Calibrar CCD Use la Simulación y el gráfico SIT Chart UKOG-0280FCZ1 (Para mejores resultados) Si el gráfico SIT no está disponible, realice la Simulación (predeterminada)

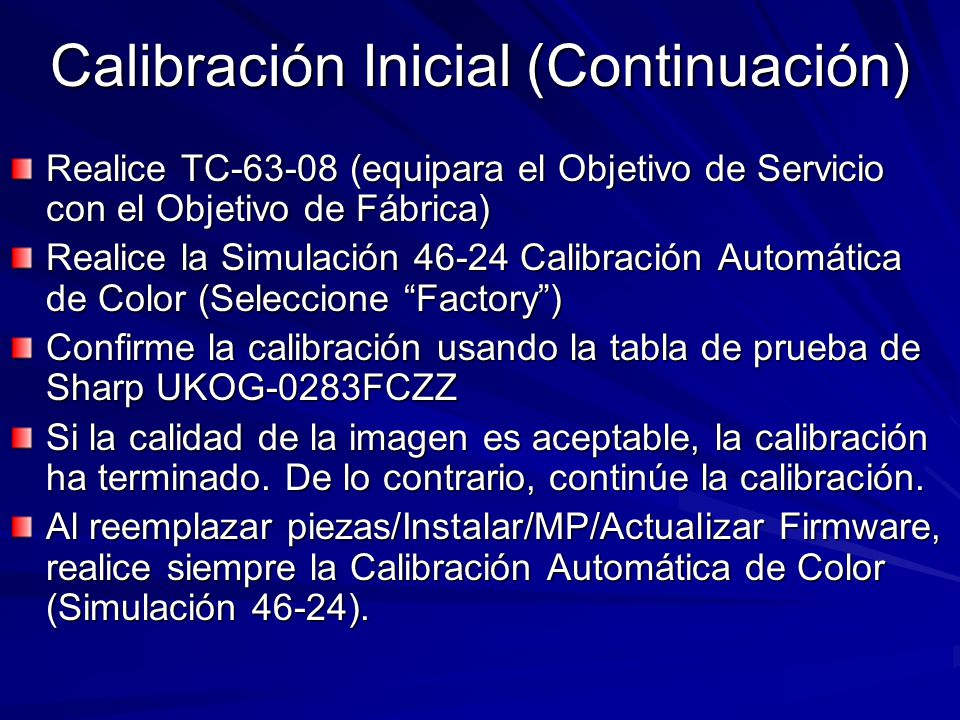

7 Calibración Inicial (Continuación)
Realice TC (equipara el Objetivo de Servicio con el Objetivo de Fábrica) Realice la Simulación Calibración Automática de Color (Seleccione “Factory”) Confirme la calibración usando la tabla de prueba de Sharp UKOG-0283FCZZ Si la calidad de la imagen es aceptable, la calibración ha terminado. De lo contrario, continúe la calibración. Al reemplazar piezas/Instalar/MP/Actualizar Firmware, realice siempre la Calibración Automática de Color (Simulación 46-24).

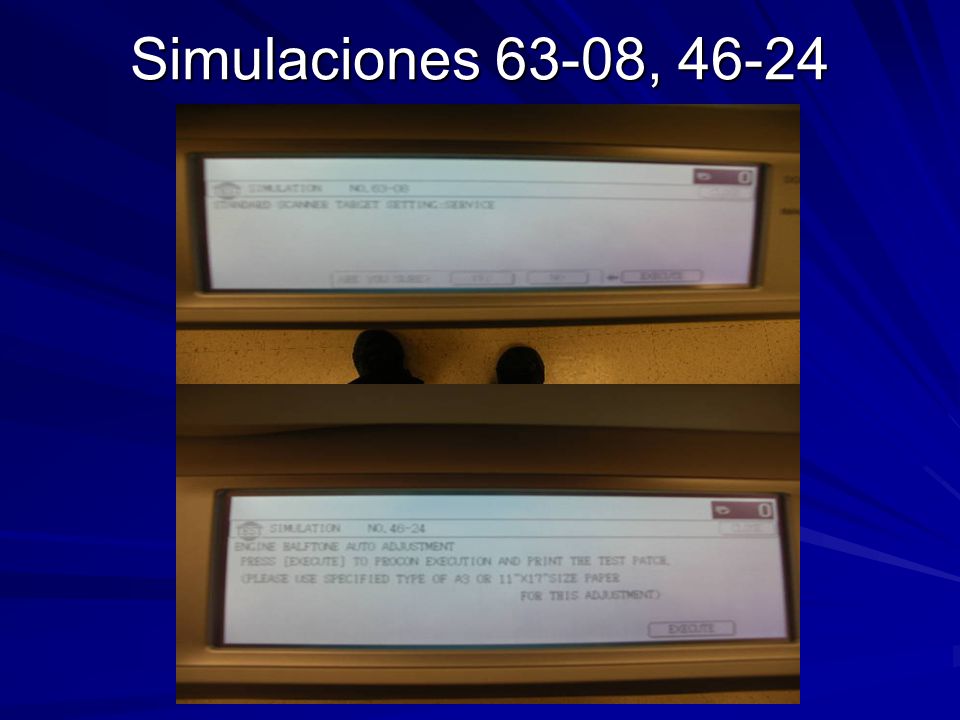

8 Simulaciones 63-08, 46-24

9 Calibración Automática de Color
En la Simulación 63-11, usted puede escoger uno de los 3 objetivos de balance de color. DEF1 Red [Rojo] (predeterminado) DEF2 centrado DEF3 Cyan

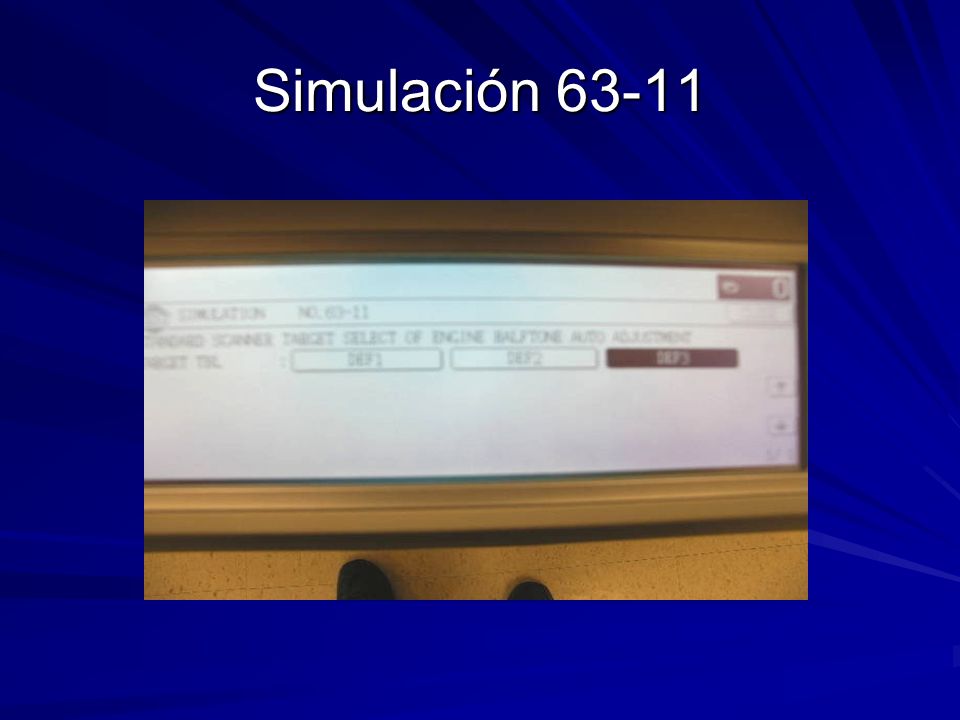

10 Simulación 63-11

11

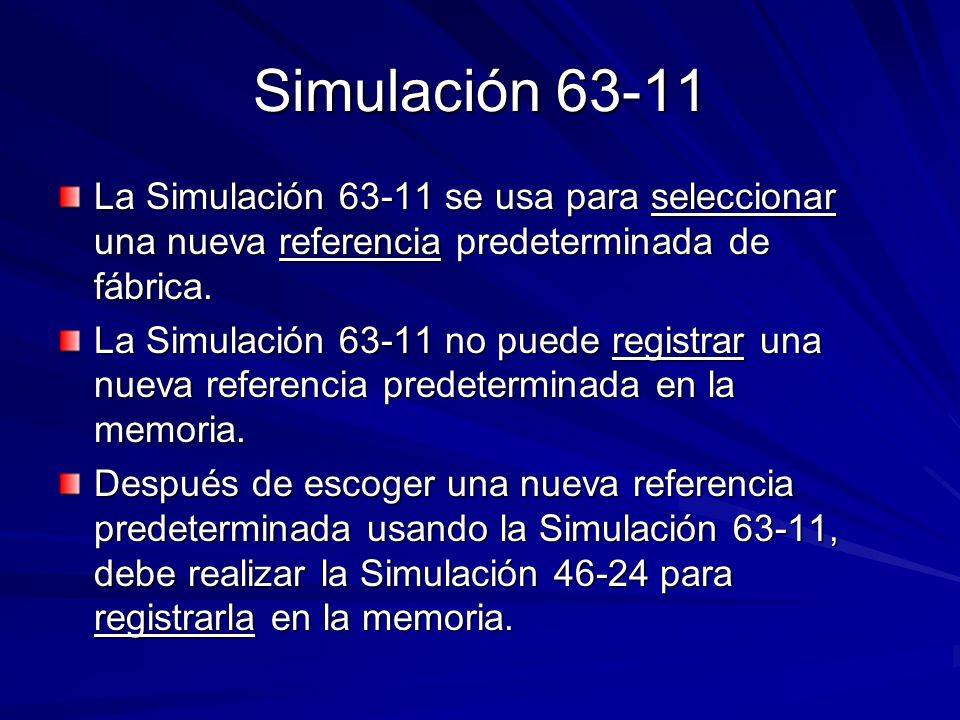

12 Simulación 63-11 La Simulación se usa para seleccionar una nueva referencia predeterminada de fábrica. La Simulación no puede registrar una nueva referencia predeterminada en la memoria. Después de escoger una nueva referencia predeterminada usando la Simulación 63-11, debe realizar la Simulación para registrarla en la memoria.

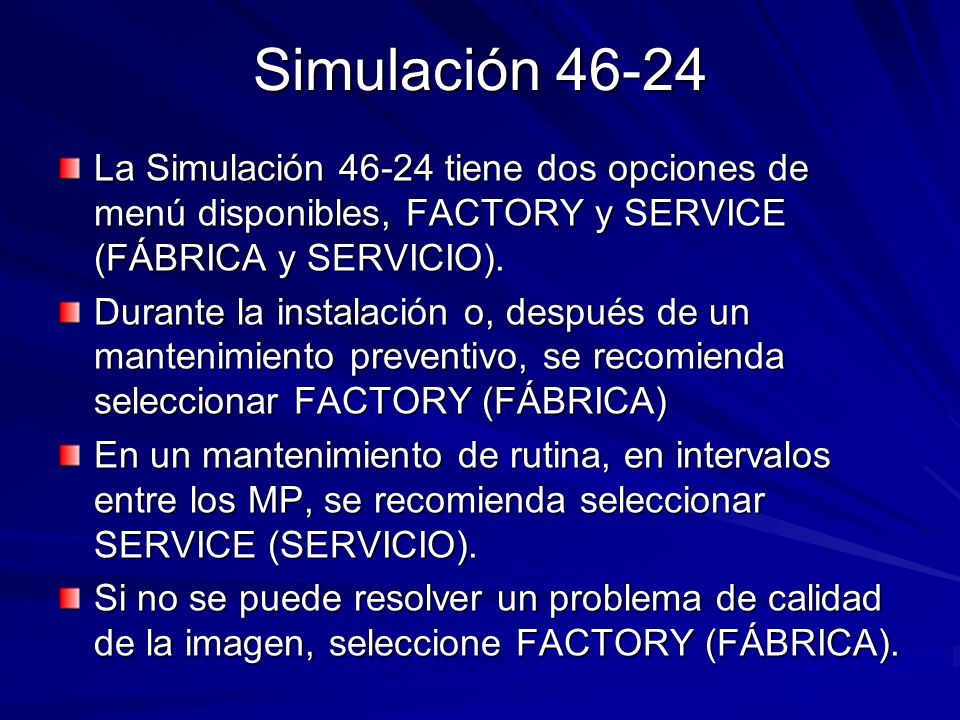

13 Simulación 46-24 La Simulación tiene dos opciones de menú disponibles, FACTORY y SERVICE (FÁBRICA y SERVICIO). Durante la instalación o, después de un mantenimiento preventivo, se recomienda seleccionar FACTORY (FÁBRICA) En un mantenimiento de rutina, en intervalos entre los MP, se recomienda seleccionar SERVICE (SERVICIO). Si no se puede resolver un problema de calidad de la imagen, seleccione FACTORY (FÁBRICA).

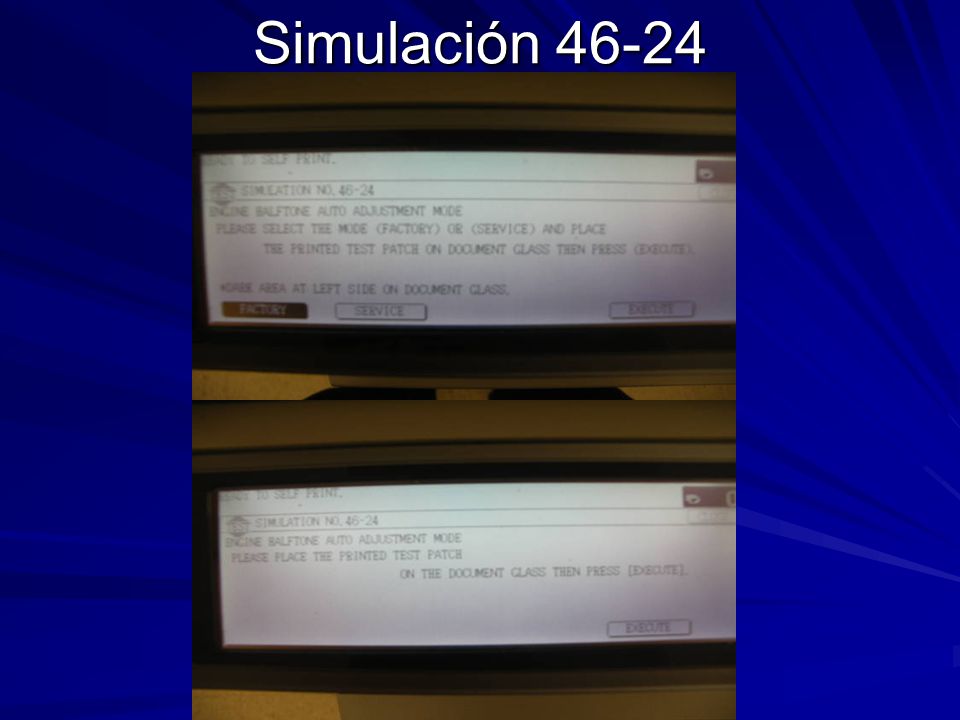

14 Simulación 46-24

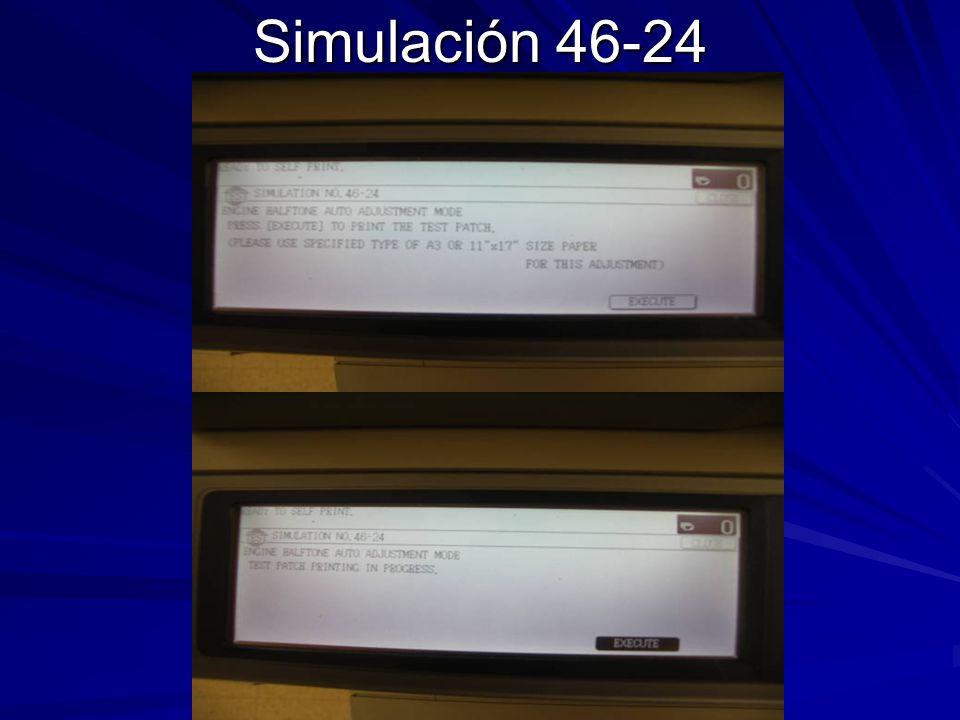

15 Simulación 46-24

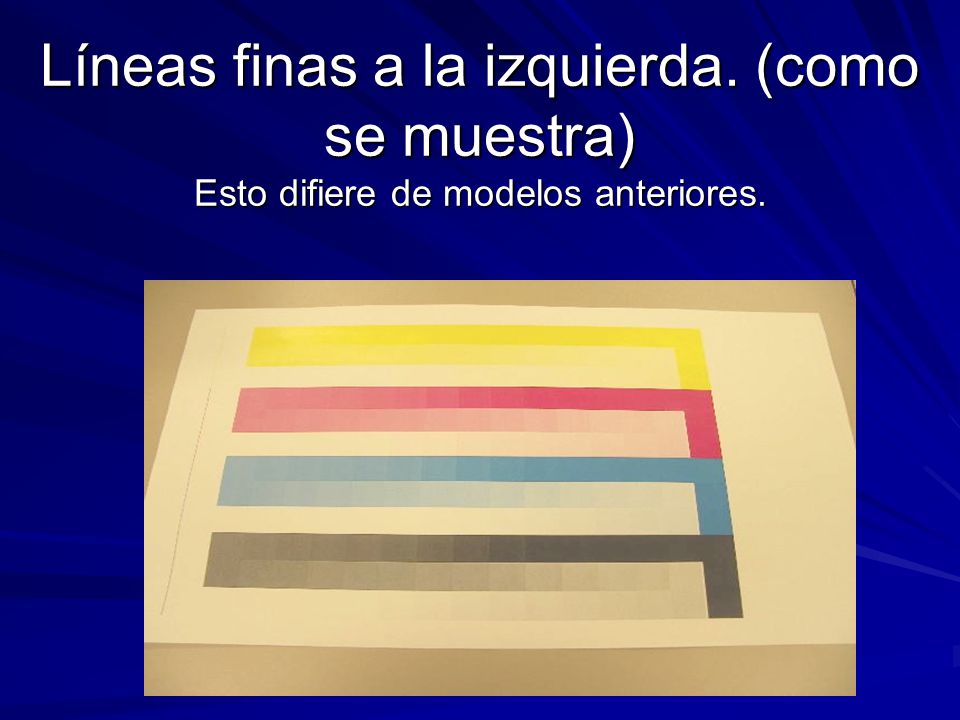

16 Líneas finas a la izquierda
Líneas finas a la izquierda. (como se muestra) Esto difiere de modelos anteriores.

17 Coloque la Impresión de Prueba 46-24 en el vidrio

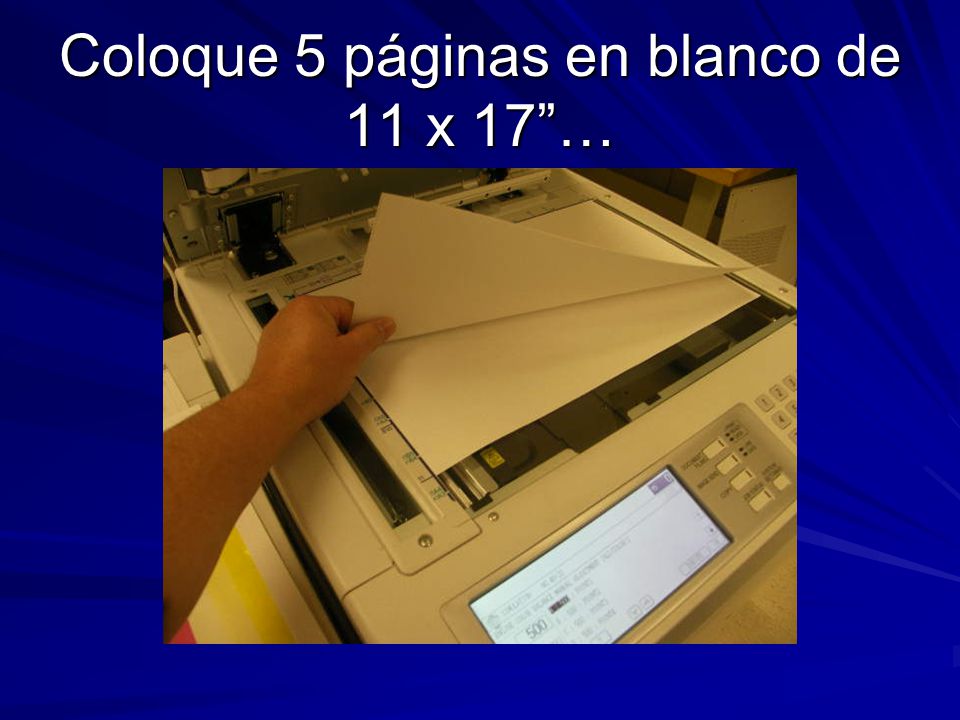

18 Coloque 5 páginas en blanco de 11 x 17”…

19 Oprima “EXECUTE” (EJECUTAR).

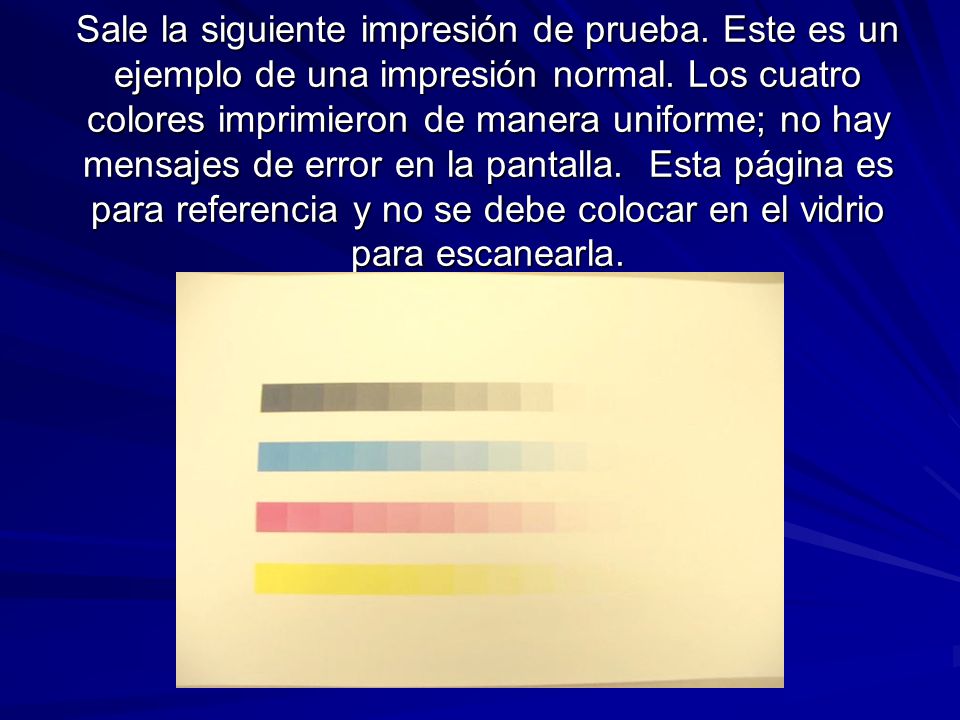

20 Sale la siguiente impresión de prueba
Sale la siguiente impresión de prueba. Este es un ejemplo de una impresión normal. Los cuatro colores imprimieron de manera uniforme; no hay mensajes de error en la pantalla. Esta página es para referencia y no se debe colocar en el vidrio para escanearla.

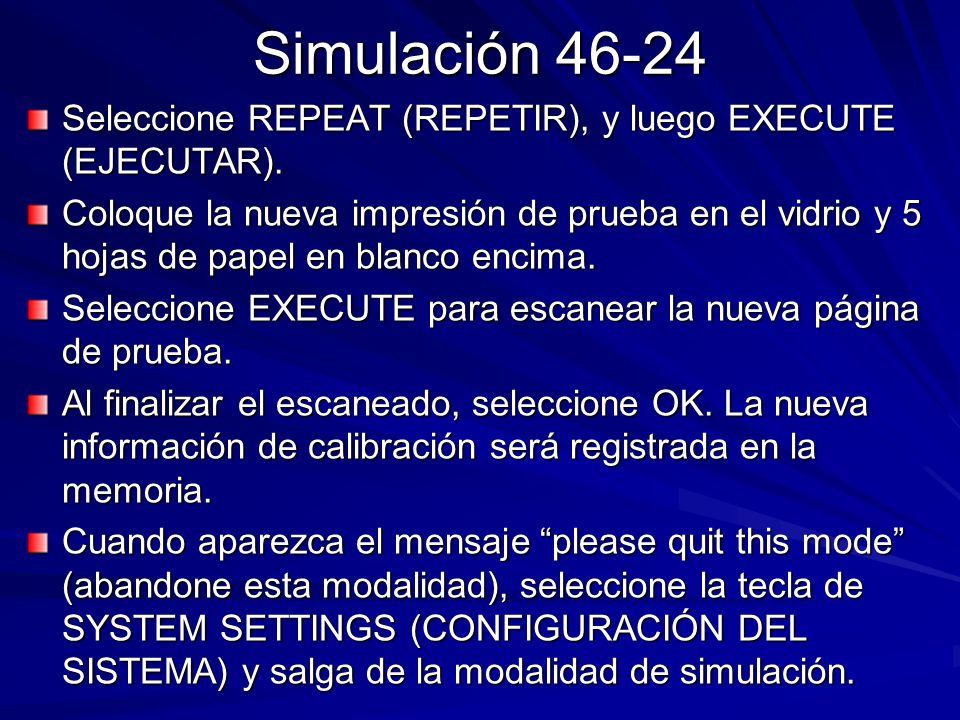

21 Simulación 46-24 Seleccione REPEAT (REPETIR), y luego EXECUTE (EJECUTAR). Coloque la nueva impresión de prueba en el vidrio y 5 hojas de papel en blanco encima. Seleccione EXECUTE para escanear la nueva página de prueba. Al finalizar el escaneado, seleccione OK. La nueva información de calibración será registrada en la memoria. Cuando aparezca el mensaje “please quit this mode” (abandone esta modalidad), seleccione la tecla de SYSTEM SETTINGS (CONFIGURACIÓN DEL SISTEMA) y salga de la modalidad de simulación.

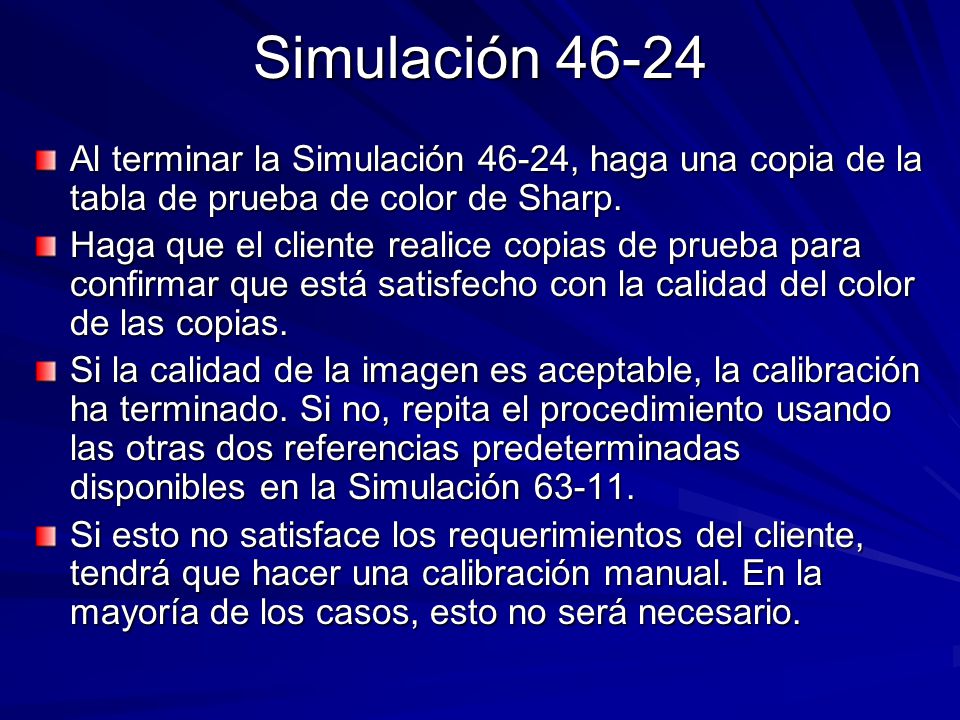

22 Simulación 46-24 Al terminar la Simulación 46-24, haga una copia de la tabla de prueba de color de Sharp. Haga que el cliente realice copias de prueba para confirmar que está satisfecho con la calidad del color de las copias. Si la calidad de la imagen es aceptable, la calibración ha terminado. Si no, repita el procedimiento usando las otras dos referencias predeterminadas disponibles en la Simulación Si esto no satisface los requerimientos del cliente, tendrá que hacer una calibración manual. En la mayoría de los casos, esto no será necesario.

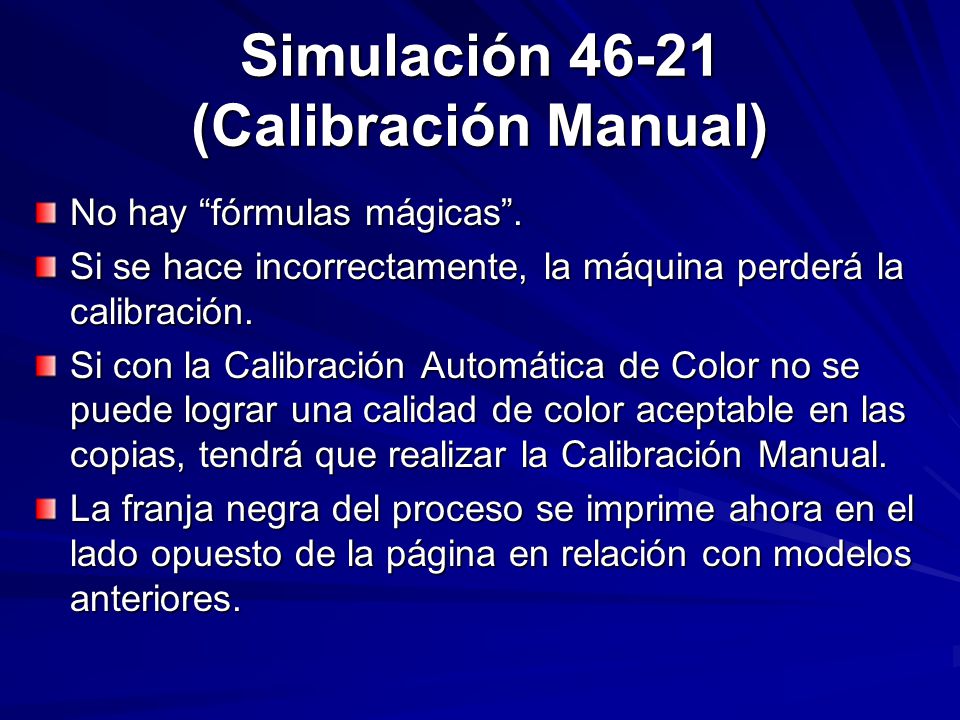

23 Simulación 46-21 (Calibración Manual)
No hay “fórmulas mágicas”. Si se hace incorrectamente, la máquina perderá la calibración. Si con la Calibración Automática de Color no se puede lograr una calidad de color aceptable en las copias, tendrá que realizar la Calibración Manual. La franja negra del proceso se imprime ahora en el lado opuesto de la página en relación con modelos anteriores.

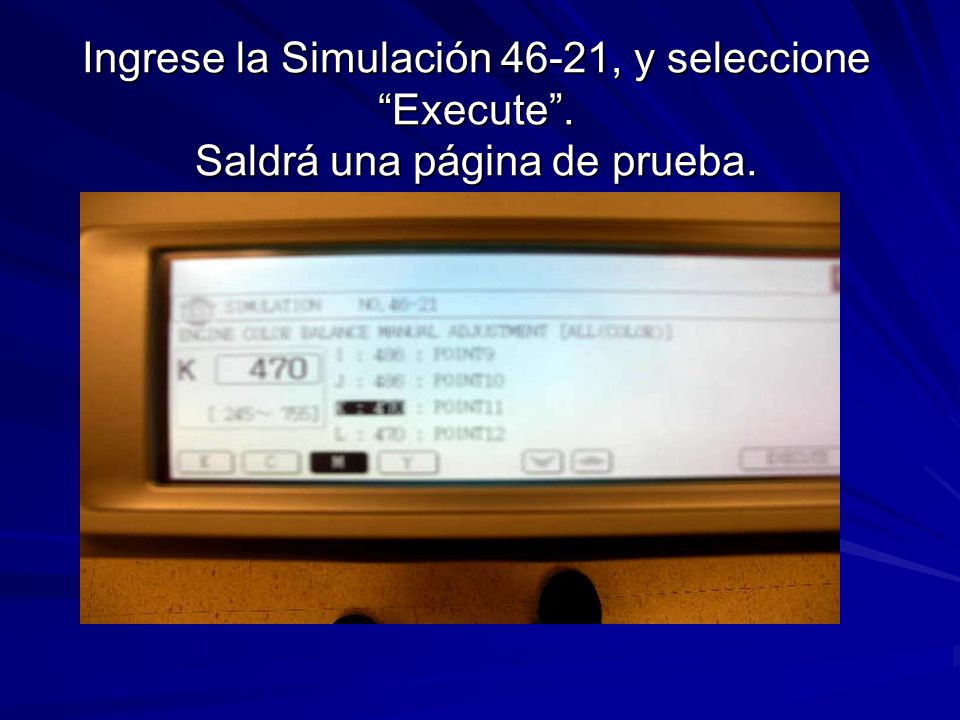

24 Ingrese la Simulación 46-21, y seleccione “Execute”
Ingrese la Simulación 46-21, y seleccione “Execute”. Saldrá una página de prueba.

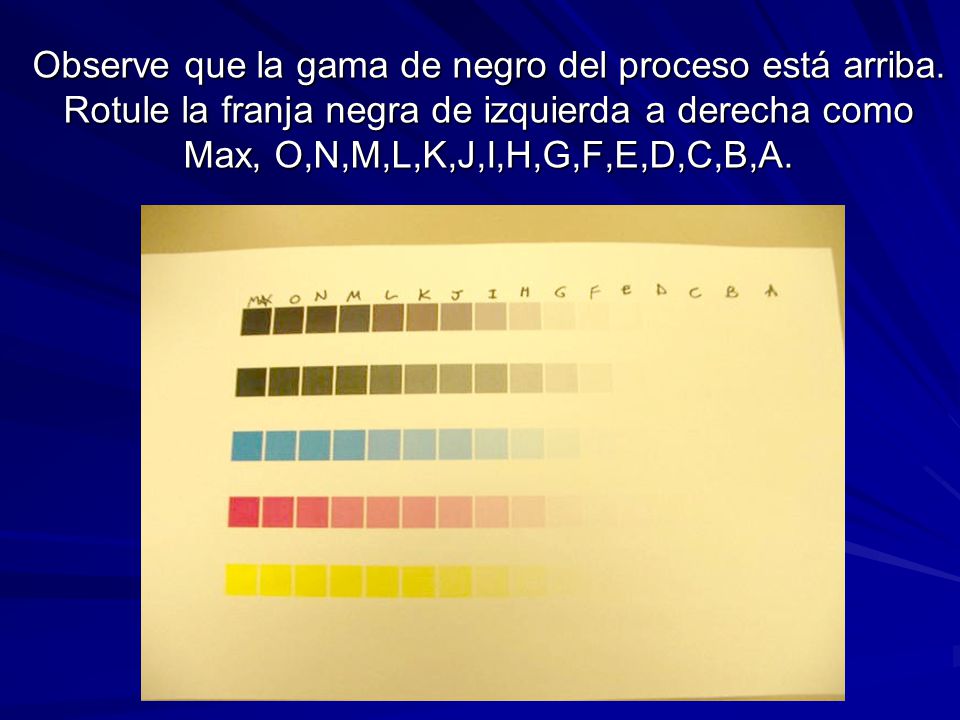

25 Observe que la gama de negro del proceso está arriba
Observe que la gama de negro del proceso está arriba. Rotule la franja negra de izquierda a derecha como Max, O,N,M,L,K,J,I,H,G,F,E,D,C,B,A.

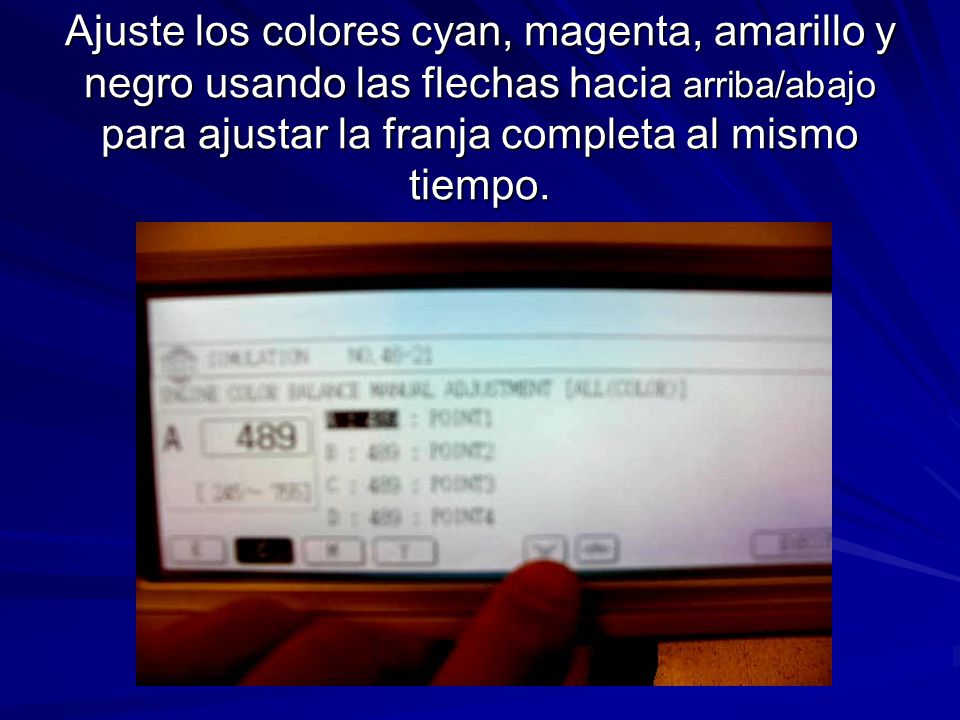

26 Ajuste los colores cyan, magenta, amarillo y negro usando las flechas hacia arriba/abajo para ajustar la franja completa al mismo tiempo.

27 Ajuste cada gama de color para que caiga en el mismo paso
Ajuste cada gama de color para que caiga en el mismo paso. (En este ejemplo, franja G) Esto garantiza un mejor balance de color.

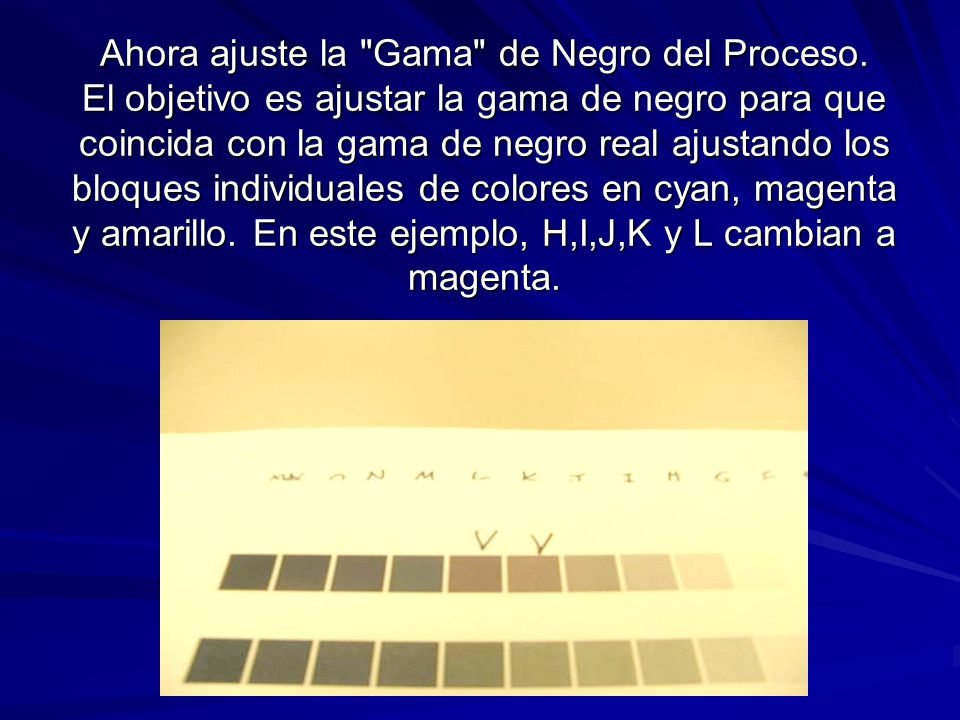

28 Ahora ajuste la "Gama" de Negro del Proceso
Ahora ajuste la "Gama" de Negro del Proceso. El objetivo es ajustar la gama de negro para que coincida con la gama de negro real ajustando los bloques individuales de colores en cyan, magenta y amarillo. En este ejemplo, H,I,J,K y L cambian a magenta.

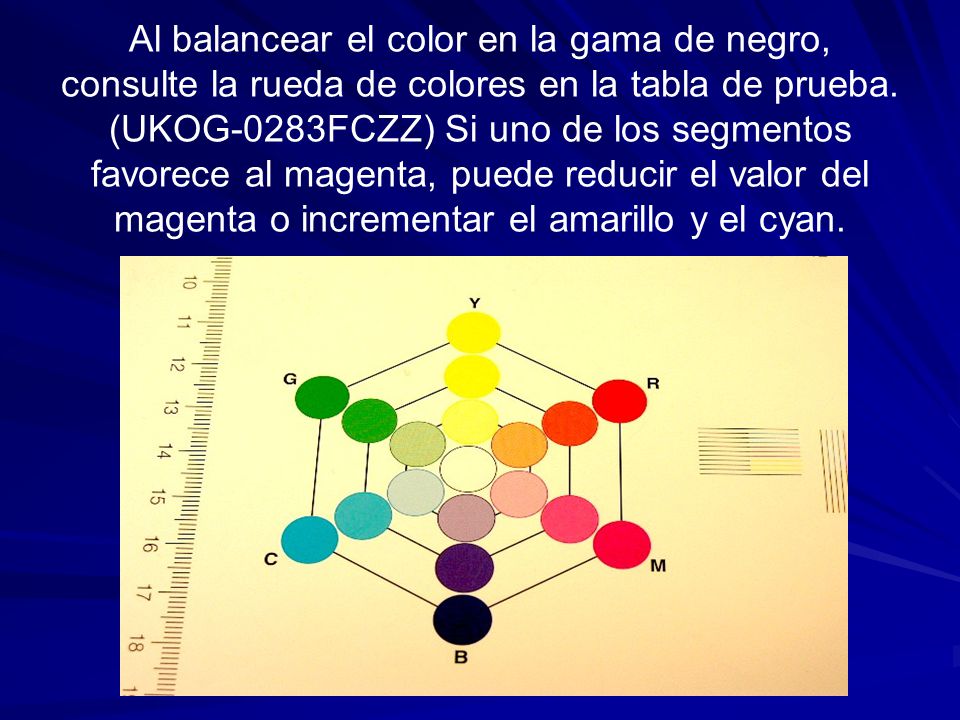

29 Al balancear el color en la gama de negro, consulte la rueda de colores en la tabla de prueba. (UKOG-0283FCZZ) Si uno de los segmentos favorece al magenta, puede reducir el valor del magenta o incrementar el amarillo y el cyan.

30 La rueda de colores demuestra los opuestos
La rueda de colores demuestra los opuestos. El rojo es el opuesto del cyan, el magenta es el opuesto del verde, el azul es el opuesto del amarillo. Si uno de los segmentos es rojo, añada cyan. Si es verde, añada magenta, si es azul, añada amarillo.

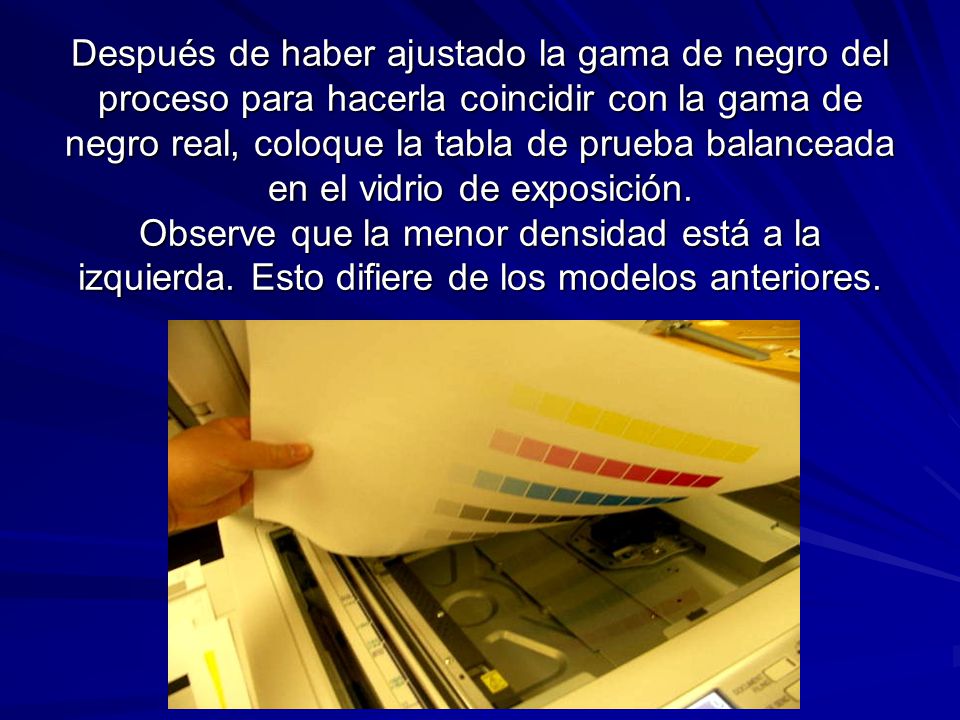

31 Después de haber ajustado la gama de negro del proceso para hacerla coincidir con la gama de negro real, coloque la tabla de prueba balanceada en el vidrio de exposición. Observe que la menor densidad está a la izquierda. Esto difiere de los modelos anteriores.

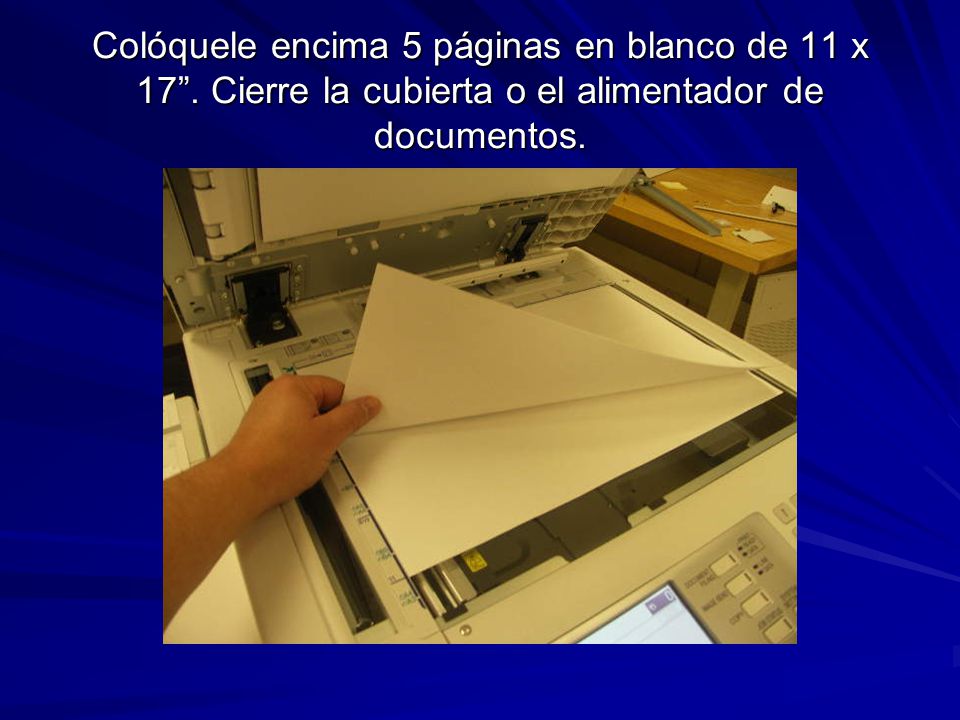

32 Colóquele encima 5 páginas en blanco de 11 x 17”
Colóquele encima 5 páginas en blanco de 11 x 17”. Cierre la cubierta o el alimentador de documentos.

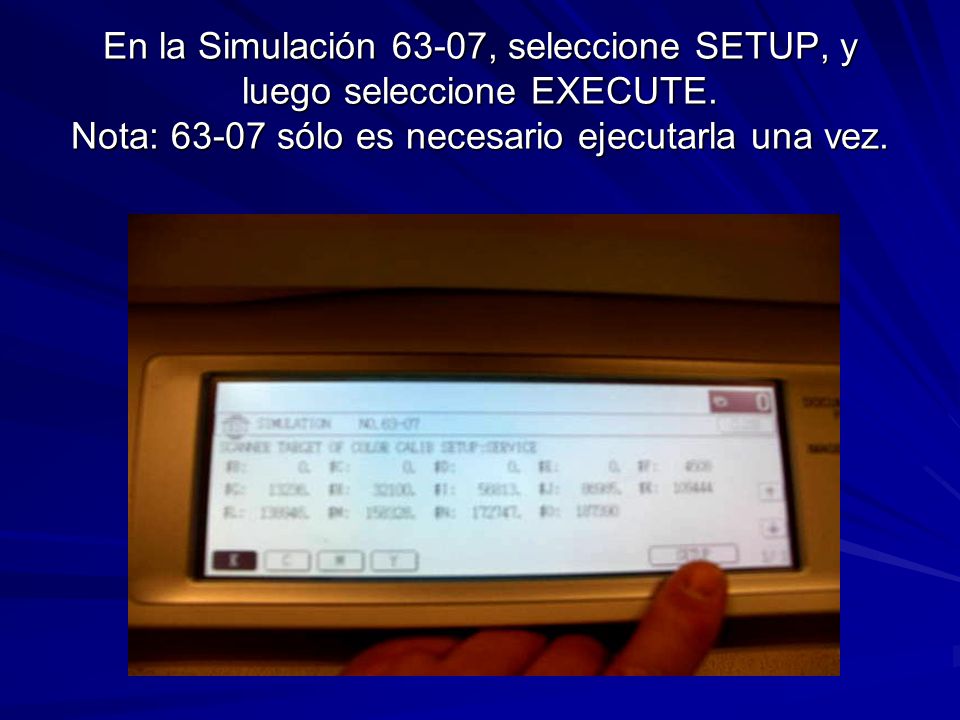

33 En la Simulación 63-07, seleccione SETUP, y luego seleccione EXECUTE
En la Simulación 63-07, seleccione SETUP, y luego seleccione EXECUTE. Nota: sólo es necesario ejecutarla una vez.

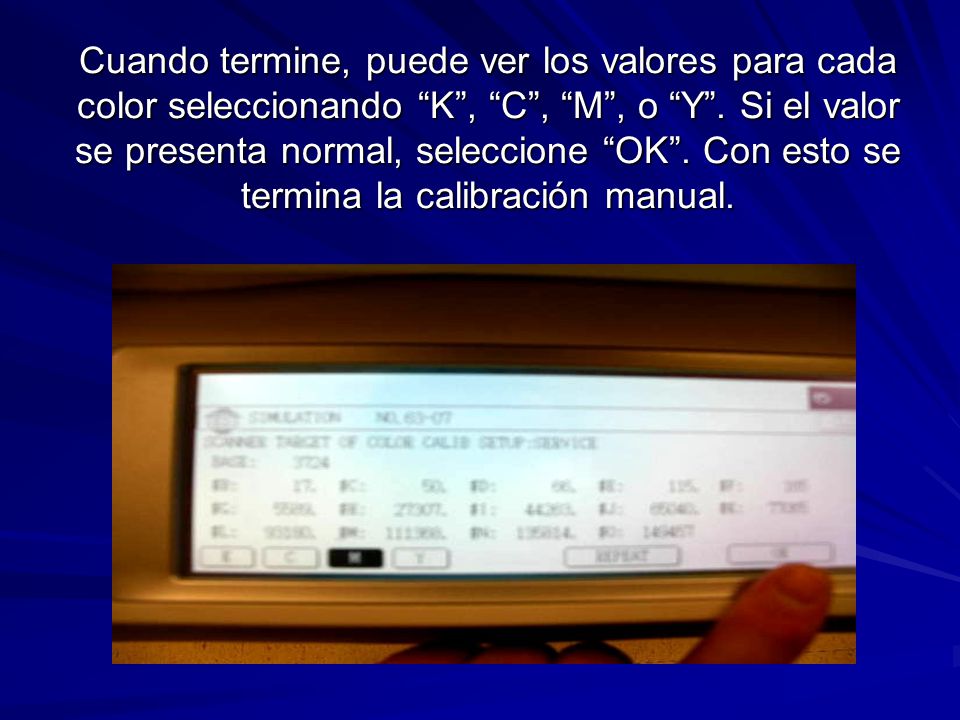

34 Cuando termine, puede ver los valores para cada color seleccionando “K”, “C”, “M”, o “Y”. Si el valor se presenta normal, seleccione “OK”. Con esto se termina la calibración manual.

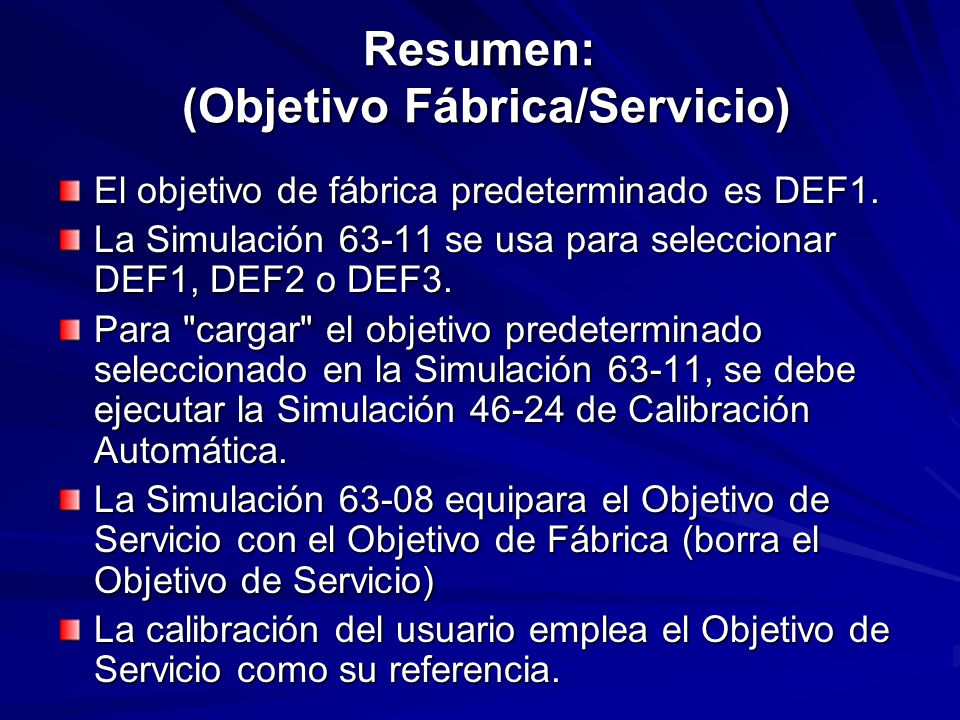

35 Resumen: (Objetivo Fábrica/Servicio)
El objetivo de fábrica predeterminado es DEF1. La Simulación se usa para seleccionar DEF1, DEF2 o DEF3. Para "cargar" el objetivo predeterminado seleccionado en la Simulación 63-11, se debe ejecutar la Simulación de Calibración Automática. La Simulación equipara el Objetivo de Servicio con el Objetivo de Fábrica (borra el Objetivo de Servicio) La calibración del usuario emplea el Objetivo de Servicio como su referencia.

36 Objetivo del Usuario Cuando el cliente realiza la calibración de color como parte de la Configuración de Sistema/de Copiado personalizada, usa como referencia el Objetivo de Servicio y no el de Fábrica. Si el Objetivo de Servicio no es el correcto o se ha dañado por cualquier razón, realizar la calibración de color personalizada provocará resultados insatisfactorios. Realice la Simulación para "equiparar" el Objetivo de Servicio con el de Fábrica. El Objetivo de Fábrica siempre será uno de los tres predeterminados, ya sea DEF1, DEF2 o DEF3

37 Localización y Solución de Problemas
Antes de calibrar, siempre confirme que el balance de color personalizado sea el predeterminado. Siempre pregúntele al cliente si los problemas comenzaron después de realizar la calibración automática. Realice la Simulación 44-06, seguida de la Si esto no corrige el problema, realice la Simulación Realice la calibración automática de color

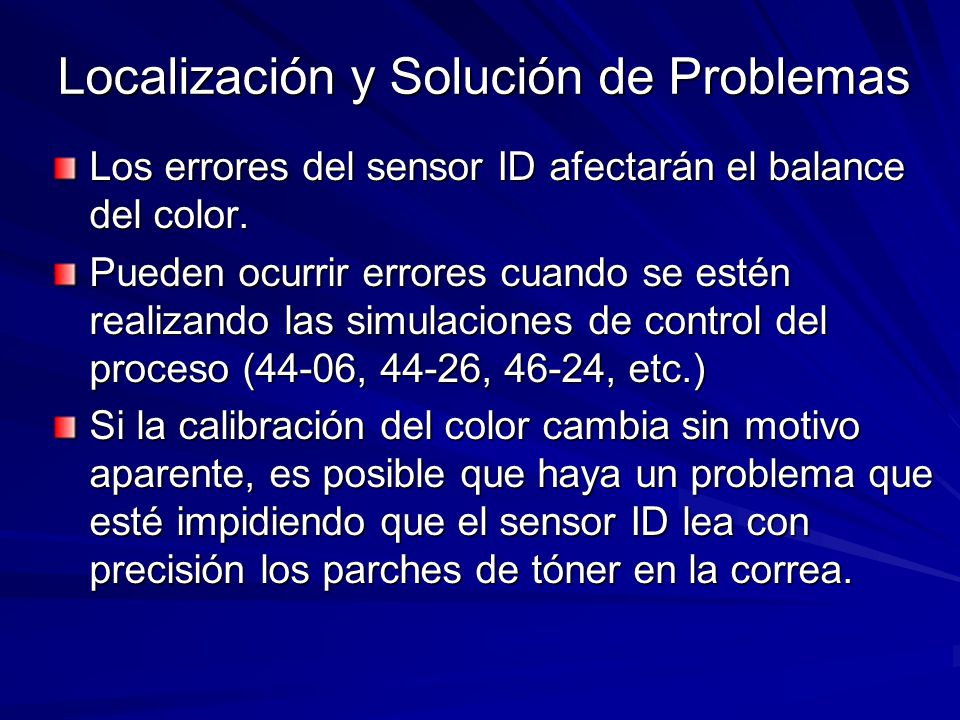

38 Localización y Solución de Problemas
Los errores del sensor ID afectarán el balance del color. Pueden ocurrir errores cuando se estén realizando las simulaciones de control del proceso (44-06, 44-26, 46-24, etc.) Si la calibración del color cambia sin motivo aparente, es posible que haya un problema que esté impidiendo que el sensor ID lea con precisión los parches de tóner en la correa.

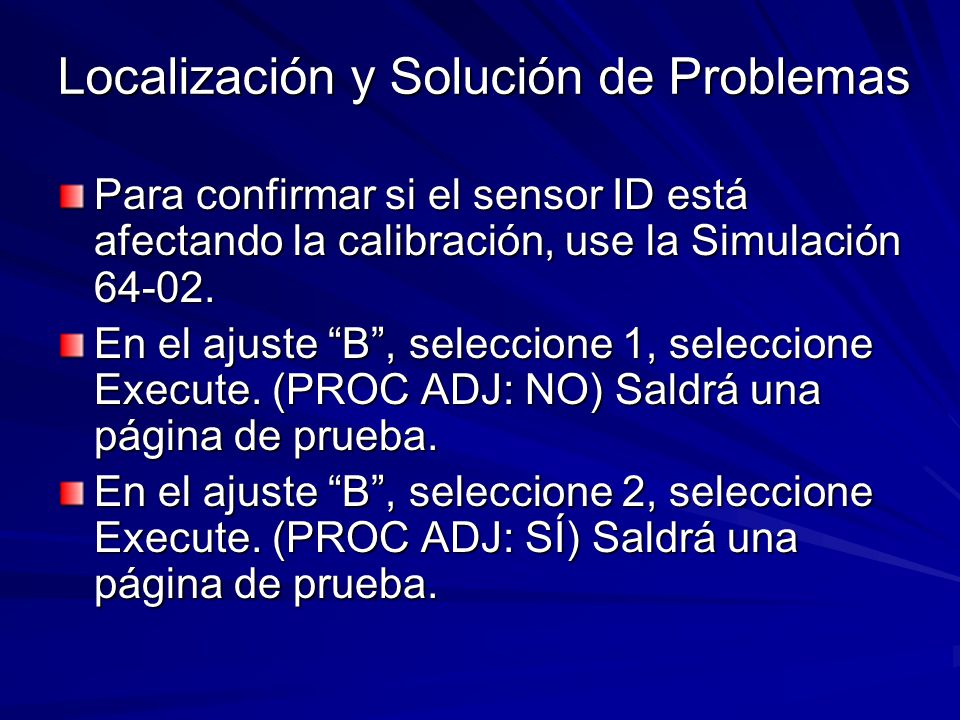

39 Localización y Solución de Problemas
Para confirmar si el sensor ID está afectando la calibración, use la Simulación En el ajuste “B”, seleccione 1, seleccione Execute. (PROC ADJ: NO) Saldrá una página de prueba. En el ajuste “B”, seleccione 2, seleccione Execute. (PROC ADJ: SÍ) Saldrá una página de prueba.

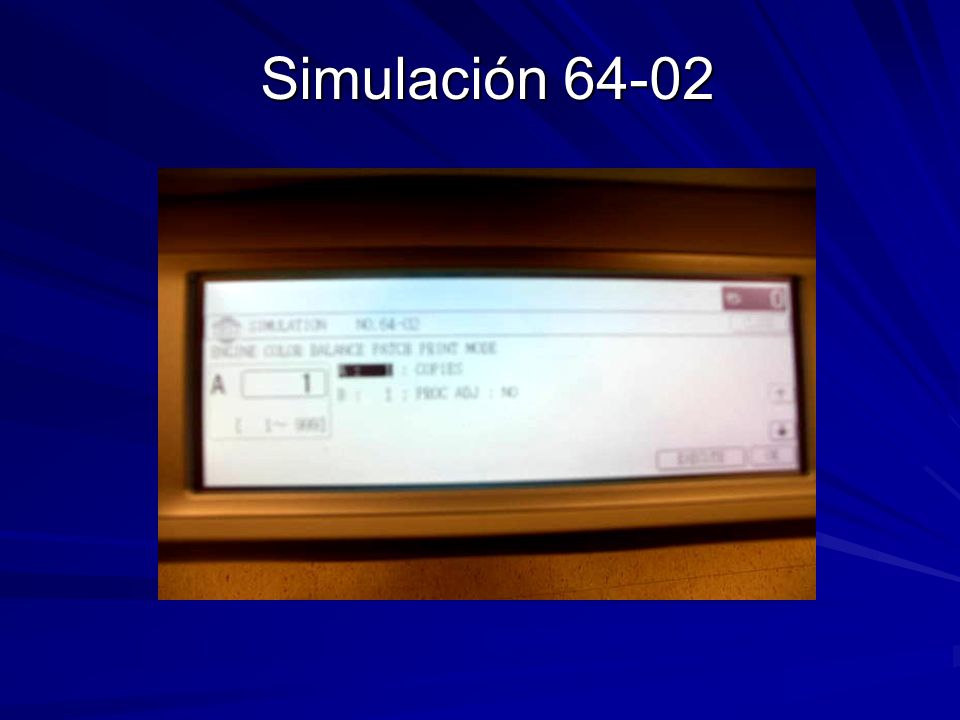

40 Simulación 64-02

41 Doble cada página a la mitad y compare las dos páginas, si el sensor ID está leyendo bien, ambas páginas serán idénticas.

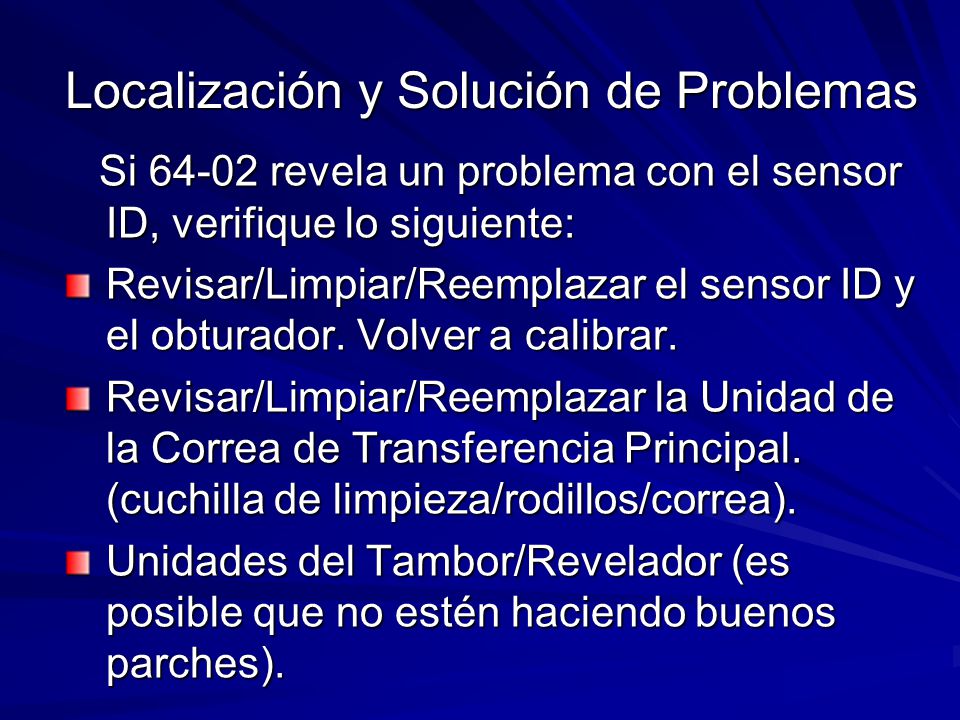

42 Localización y Solución de Problemas
Si revela un problema con el sensor ID, verifique lo siguiente: Revisar/Limpiar/Reemplazar el sensor ID y el obturador. Volver a calibrar. Revisar/Limpiar/Reemplazar la Unidad de la Correa de Transferencia Principal. (cuchilla de limpieza/rodillos/correa). Unidades del Tambor/Revelador (es posible que no estén haciendo buenos parches).

43 Procedimientos de Calibración del Color
Así concluye la presentación del Centro de Capacitación Técnica de Sharp sobre Procedimientos de Calibración del Color Imagers a Color MX2300/MX2700/MX4501
