Mecánica de fluidos Respiración externa y circulación sanguínea

Presentación del tema: "Mecánica de fluidos Respiración externa y circulación sanguínea"— Transcripción de la presentación:

1 Mecánica de fluidos Respiración externa y circulación sanguínea
Cátedra de Biofísica Facultad de Odontología Universidad de Buenos Aires

2 Fluidos El aire y la sangre son fluidos, que circulan por los sistemas respiratorio y circulatorio, respectivamente.

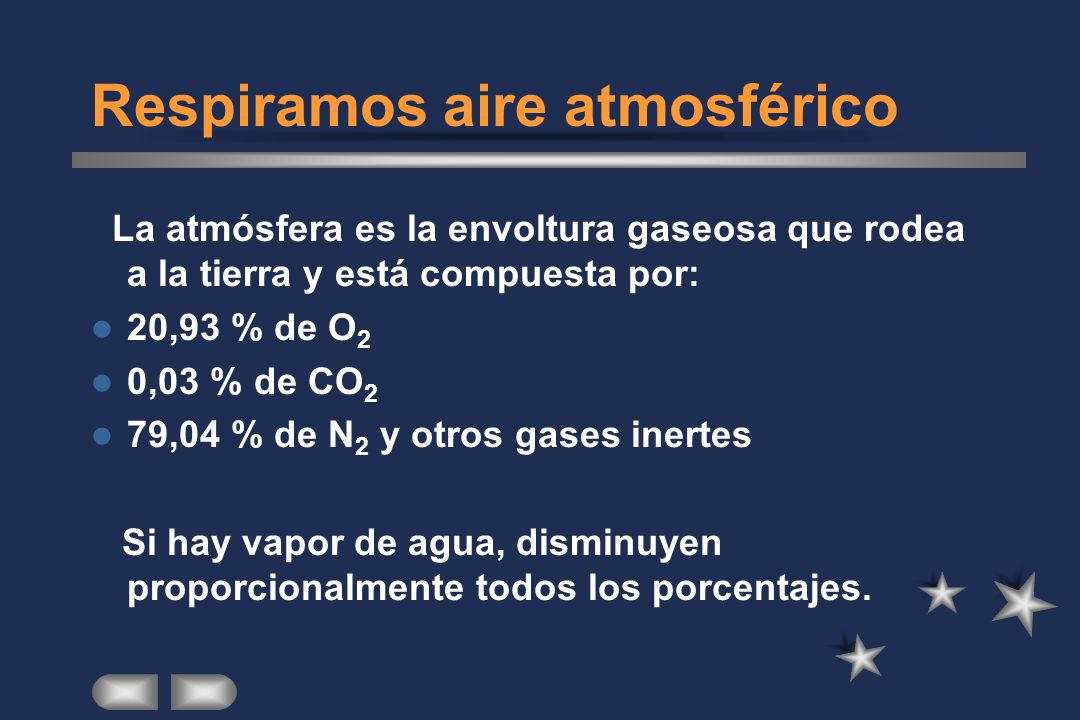

3 Respiramos aire atmosférico
La atmósfera es la envoltura gaseosa que rodea a la tierra y está compuesta por: 20,93 % de O2 0,03 % de CO2 79,04 % de N2 y otros gases inertes Si hay vapor de agua, disminuyen proporcionalmente todos los porcentajes.

4 ¿Qué es la sangre? Fluido rojo, opaco, constituido por :
Elementos celulares (glóbulos rojos, glóbulos blancos y plaquetas) suspendidos en un medio acuoso amarillento (plasma). Plasma: proteínas, hidratos de carbono, lípidos, electrolitos, productos metabólicos, gases, en solución acuosa.

5 Respiración externa: función
Intercambio de gases entre el cuerpo y el exterior: absorción de O2 y remoción de CO2

6 Circulación sanguínea: función
A través del árbol circulatorio la sangre transporta a los tejidos las sustancias absorbidas en el tubo digestivo y el O2 absorbido en los pulmones Transporta CO2 a los pulmones y otros productos metabólicos a los riñones. Además: regula la temperatura corporal, distribuye hormonas y otras sustancias que regulan las funciones celulares.

7 Sistema respiratorio: anatomía

8 Organos de la cavidad torácica

9 Bronquiolo y alvéolos

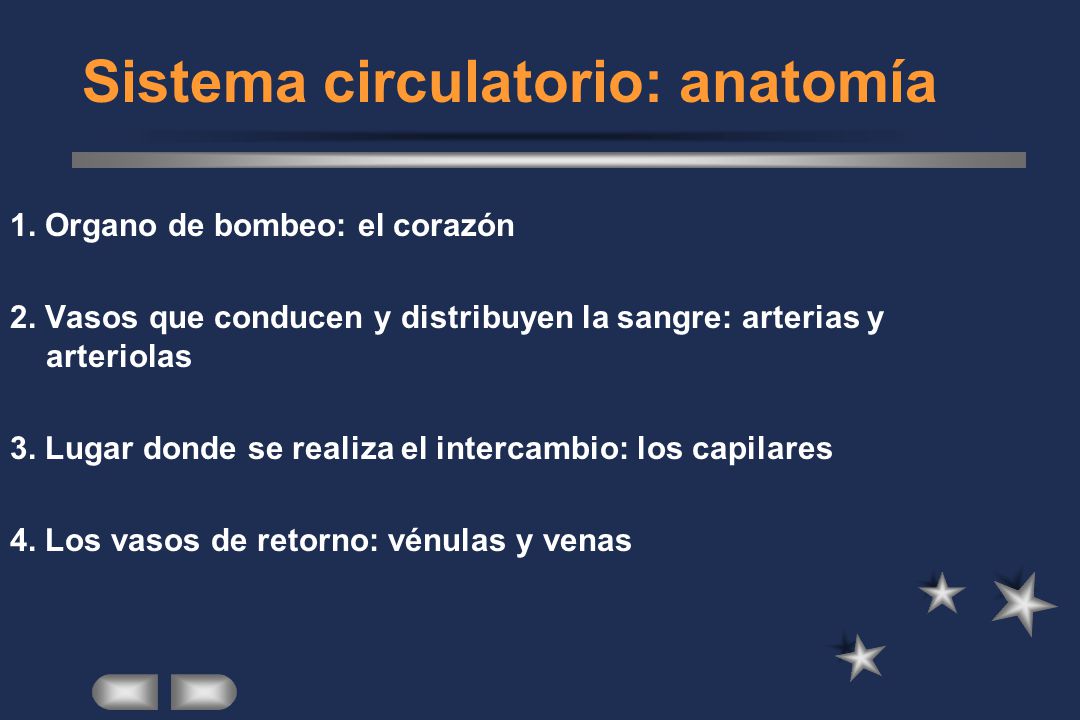

10 Sistema circulatorio: anatomía
1. Organo de bombeo: el corazón 2. Vasos que conducen y distribuyen la sangre: arterias y arteriolas 3. Lugar donde se realiza el intercambio: los capilares 4. Los vasos de retorno: vénulas y venas

11 El corazón

12 Circulación arterial y venosa

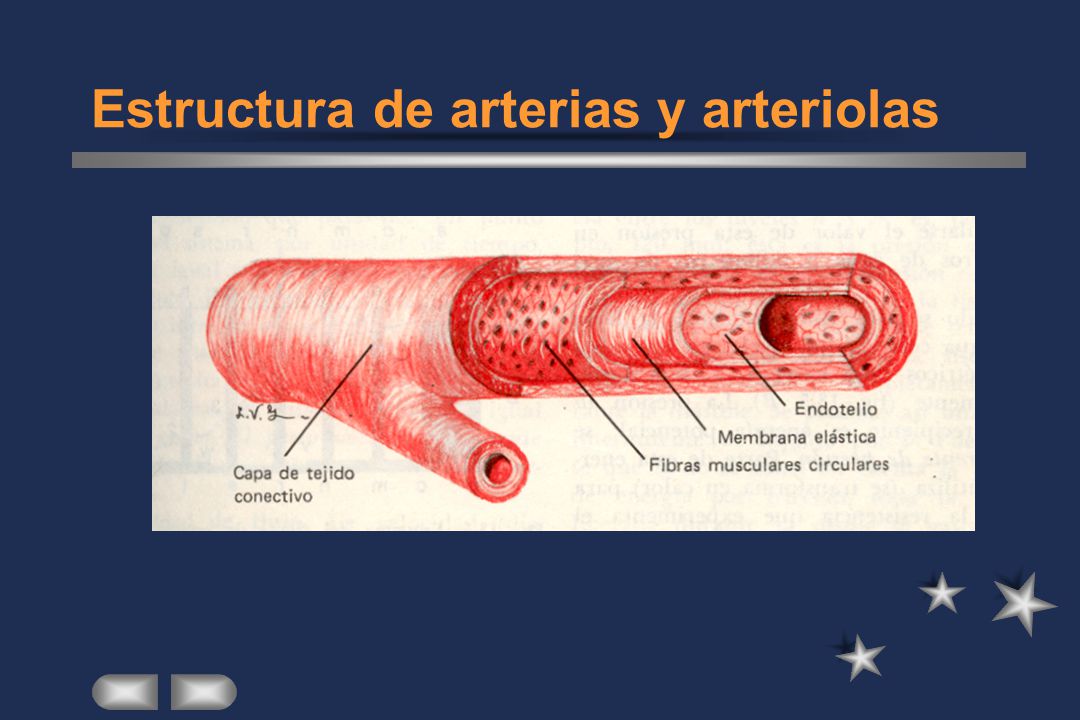

13 Estructura de arterias y arteriolas

14 ¡Y ahora un poco de biofísica!

15 La fuerza impulsora para el movimiento de un fluido es una diferencia de presión (P)
Los fluidos circulan desde áreas con mayor presión hacia áreas con menor presión

16 Presión de un gas Fuerza ejercida por el choque de las moléculas sobre la superficie del recipiente que las contiene. F P = S Unidades: dina / cm2 (Baria) Newton / m2 (Pascal)

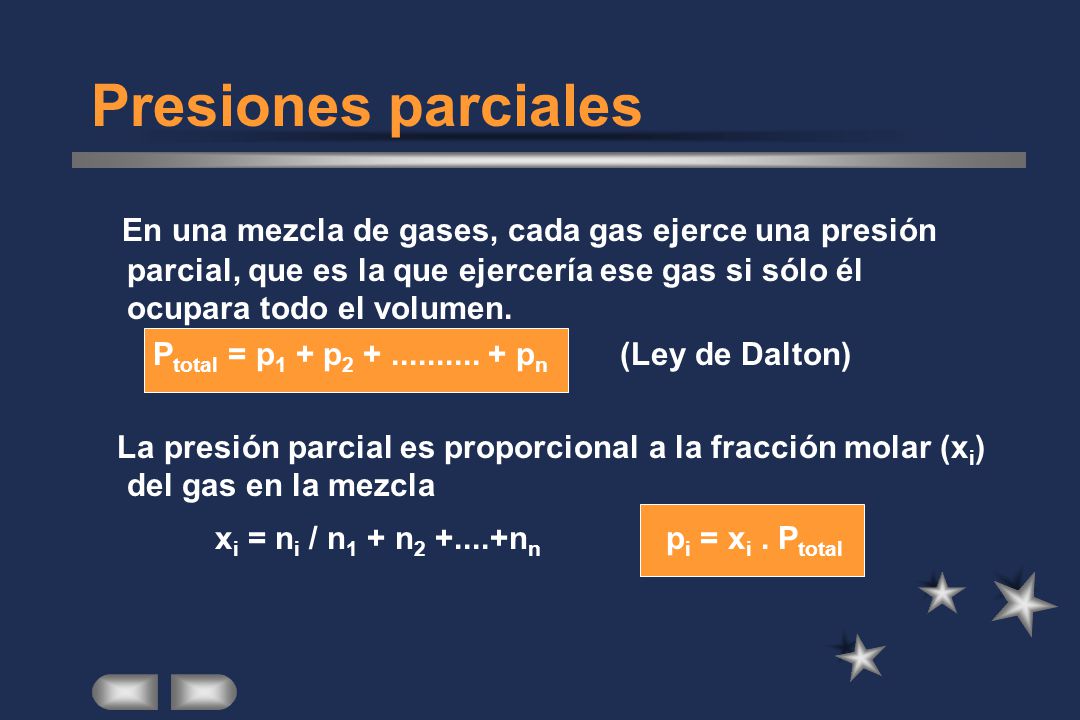

17 Presiones parciales En una mezcla de gases, cada gas ejerce una presión parcial, que es la que ejercería ese gas si sólo él ocupara todo el volumen. Ptotal = p1 + p pn (Ley de Dalton) La presión parcial es proporcional a la fracción molar (xi) del gas en la mezcla xi = ni / n1 + n nn pi = xi . Ptotal

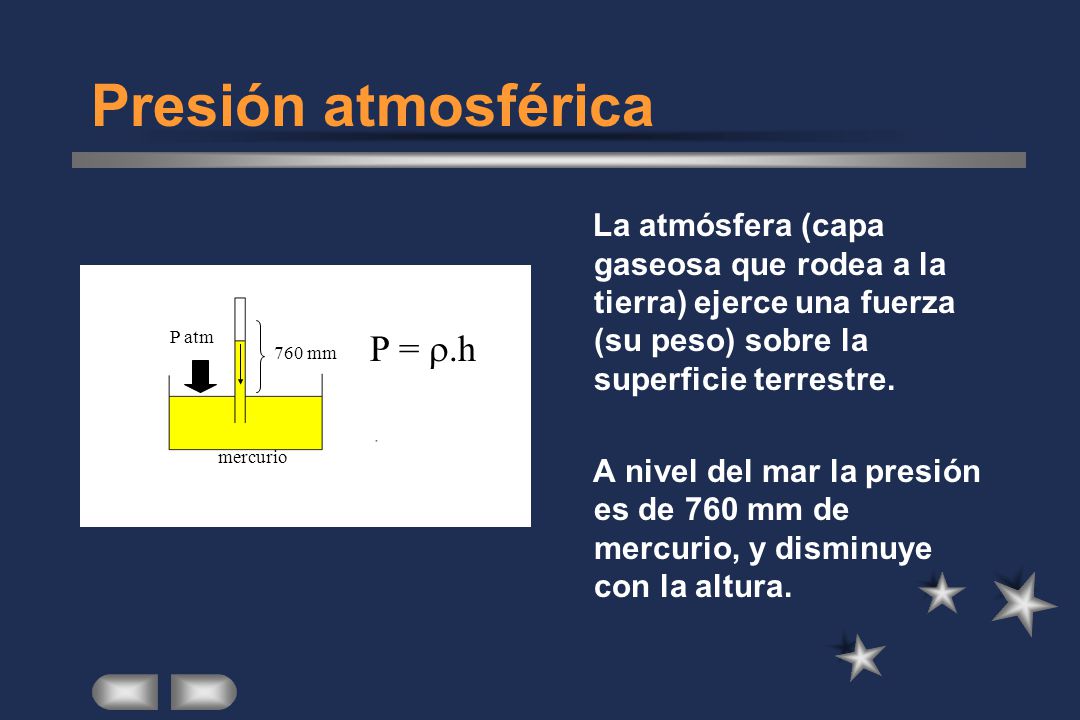

18 Presión atmosférica P = .h
La atmósfera (capa gaseosa que rodea a la tierra) ejerce una fuerza (su peso) sobre la superficie terrestre. A nivel del mar la presión es de 760 mm de mercurio, y disminuye con la altura. P atm P = .h 760 mm mercurio

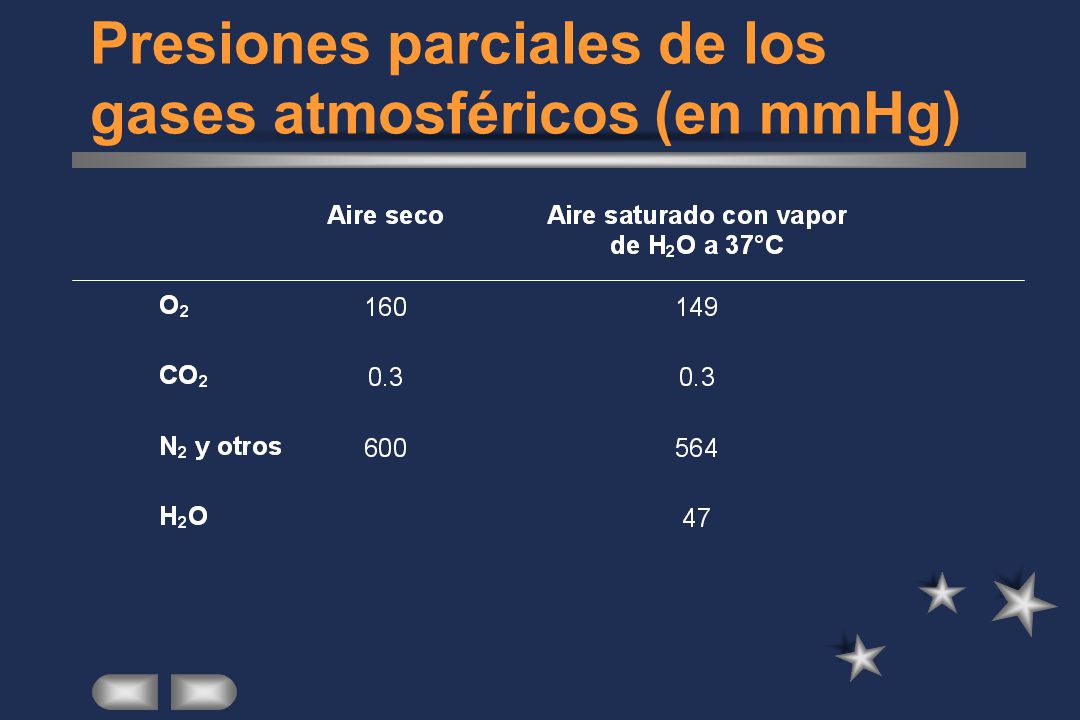

19 Presiones parciales de los gases atmosféricos (en mmHg)

20 Presión, volumen, temperatura
A temperatura constante, la presión que ejerce una masa gaseosa es inversamente proporcional a su volumen (ley de Boyle): P.V = constante

21 Presión transmural (Ptr)
Es la diferencia entre la presión en la cavidad de un órgano (Pi) y la exterior (Pe) Está relacionada con la tensión de la pared (T). Para mantener un volumen constante, la retracción elástica debe ser contrarestada por la presión transmural: Ptr = Pi - Pe

22 Presión transpulmonar y fuerzas de retracción elástica

23 Mecánica respiratoria
Inspiración: ingreso de aire a los pulmones como consecuencia de la expansión de la cavidad torácica por contracción de los músculos inspiratorios (diafragma e intercostales externos). Proceso activo. Espiración: salida de aire de los pulmones como consecuencia de la compresión de la cavidad torácica por relajación de la musculatura inspiratoria y retracción elástica de los pulmones. Proceso pasivo.

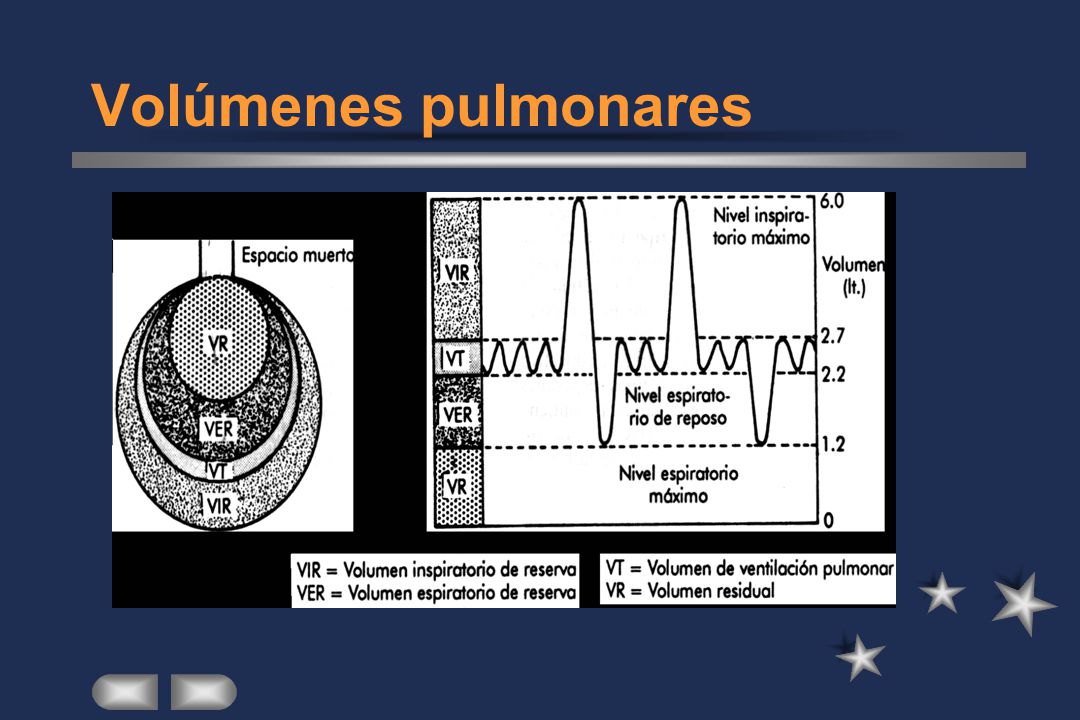

24 Volúmenes pulmonares

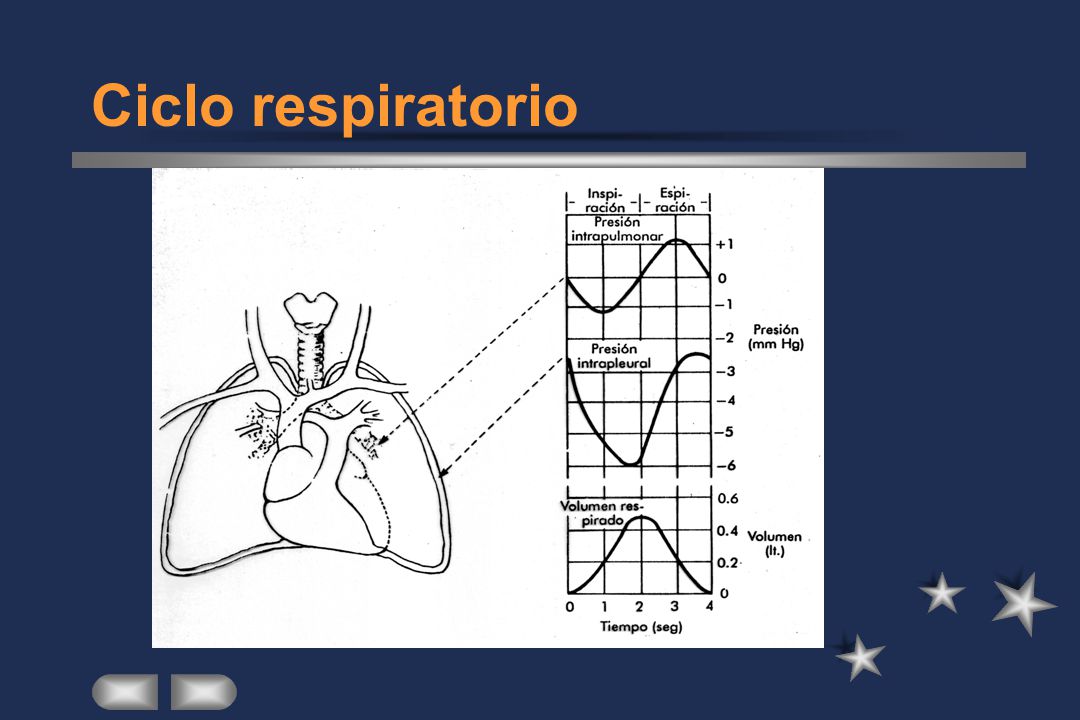

25 Ciclo respiratorio

26 Distensibilidad de los pulmones y la caja torácica
 V  P = distensibilidad o adaptabilidad Es una medida estática de la retracción pulmonar y del tórax.

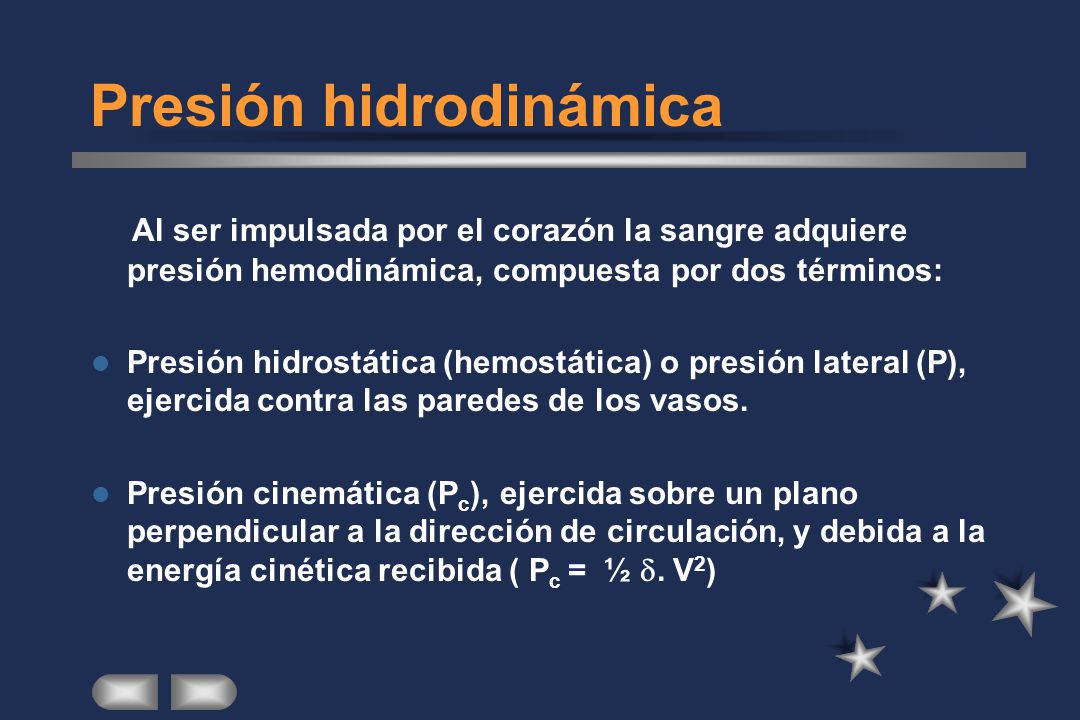

27 Presión hidrodinámica
Al ser impulsada por el corazón la sangre adquiere presión hemodinámica, compuesta por dos términos: Presión hidrostática (hemostática) o presión lateral (P), ejercida contra las paredes de los vasos. Presión cinemática (Pc), ejercida sobre un plano perpendicular a la dirección de circulación, y debida a la energía cinética recibida ( Pc = ½ . V2)

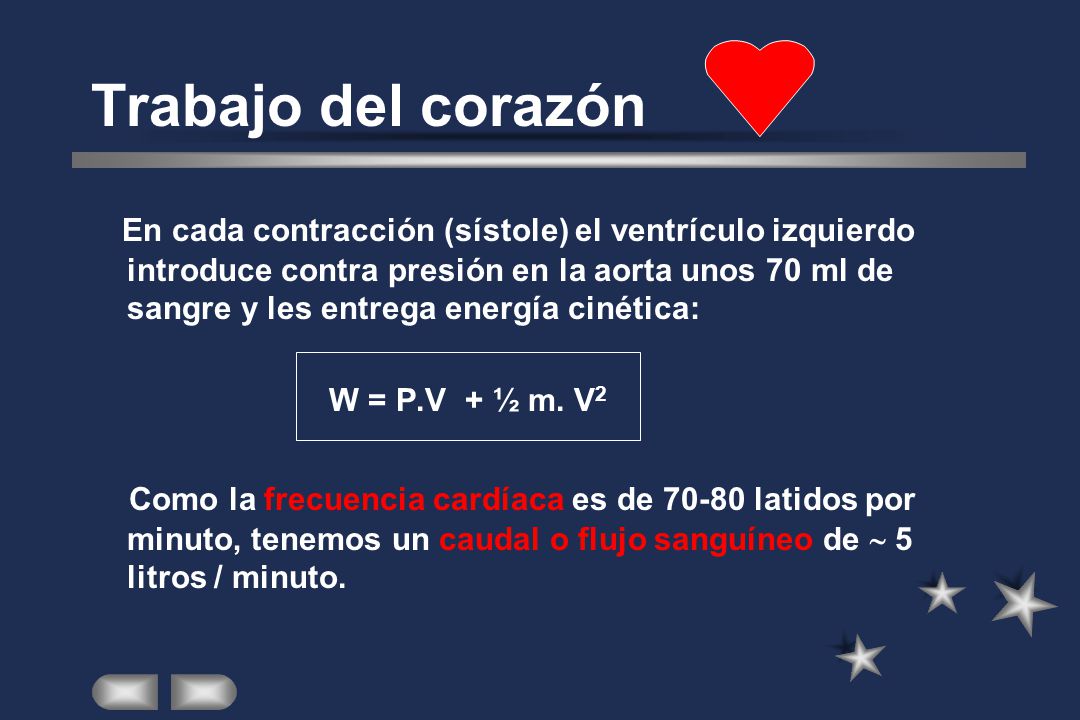

28 Trabajo del corazón En cada contracción (sístole) el ventrículo izquierdo introduce contra presión en la aorta unos 70 ml de sangre y les entrega energía cinética: W = P.V + ½ m. V2 Como la frecuencia cardíaca es de latidos por minuto, tenemos un caudal o flujo sanguíneo de  5 litros / minuto.

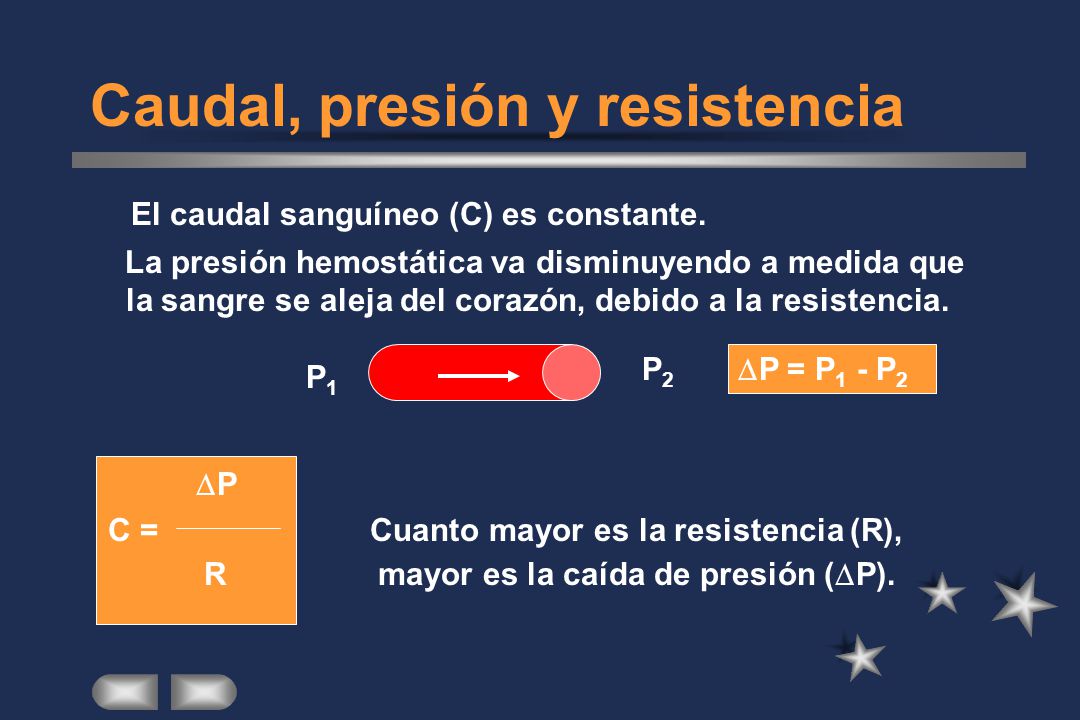

29 Caudal, presión y resistencia
El caudal sanguíneo (C) es constante. La presión hemostática va disminuyendo a medida que la sangre se aleja del corazón, debido a la resistencia. P C = Cuanto mayor es la resistencia (R), R mayor es la caída de presión (P). P2 P = P1 - P2 P1

30 Resistencia (R) Las fuerzas de rozamiento se oponen a la circulación de la sangre haciéndole perder energía en forma de calor: Rozamiento entre la sangre y las paredes del vaso (resistencia vascular). Rozamiento entre sucesivas capas del líquido (viscosidad ) Para un tubo cilíndrico en regimen laminar: 8. L .  R =  . r4

31 Viscosidad de la sangre
Tiene un valor de 0,045 Poisse. (versus 0,01 Poisse para el agua). Este aumento se debe a: hematocrito (porcentaje del volumen de la sangre ocupado por los glóbulos rojos) las proteínas la resistencia a la deformación de los glóbulos rojos.

32 Régimen laminar y turbulento
Re > 2000 Re < 2000 V .  . r Re = Número de Reynolds 

33 Velocidad de la sangre El caudal sanguíneo es constante pero la velocidad es inversamente proporcional a la sección del lecho vascular (sección transversal completa a cierta distancia del corazón). C = v . s La sección transversal aumenta de 4,5 cm2 en la aorta a 4500 cm2 en los capilares.

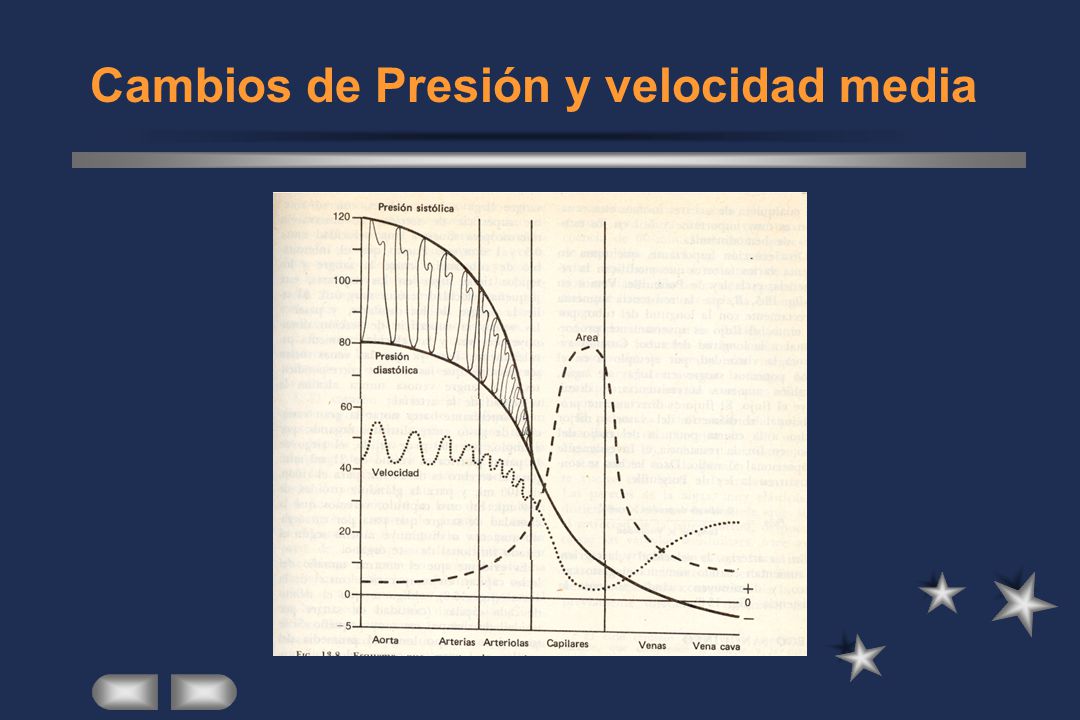

34 Cambios de Presión y velocidad media

35 Resistencia al flujo de aire
P R = F Diferencia de presión requerida para una unidad de flujo aéreo La resistencia se debe a: viscosidad del aire y su rozamiento con las vías aéreas fuerzas de fricción que se oponen al movimiento de los tejidos pulmonares y de la pared torácica.

36 Velocidad del aire en los pulmones
Como ocurre con los vasos sanguíneos, el sistema respiratorio se ramifica y va aumentando progresivamente la sección transversal total: es de 70 m2 a nivel de los alvéolos. La baja velocidad del aire a este nivel favorece el intercambio de O2 y CO2 con la sangre.

37 Intercambio gaseoso en el pulmón
Los gases difunden desde donde tienen mayor presión parcial hacia donde la presión parcial es menor: el O2 contínuamente difunde desde el aire alveolar hacia la sangre y el CO2 contínuamente difunde hacia los alvéolos desde la sangre.

38 Intercambio de moléculas a través de los capilares sanguíneos

39 En detalle

40 Integrando
