1 DADOS LOS REQUERIMIENTOS DE RECURSOS HIDRÁULICOS QUE SE PLANTEAN CON MAYOR NECESIDAD HOY EN DÍA, SURGE LA NECESIDAD DE REVISAR EL CONCEPTO DE DISPONIBILIDAD HIDRÁULICA, EN ALGUNAS REGIONES DE NAYARIT, Y CONSIDERANDO EL ASPECTO DE VINCULACIÓN DEL INSTITUTO TECNOLÓGICO DE TEPIC, CON LA SOCIEDAD, SE HACE POSIBLE VISUALIZAR LA REALIZACIÓN DE PROYECTOS DE GRAN VISIÓN Y EJECUTIVOS, A PARTIR DEL CUERPO DOCENTE Y ALUMNOS RESIDENTES.

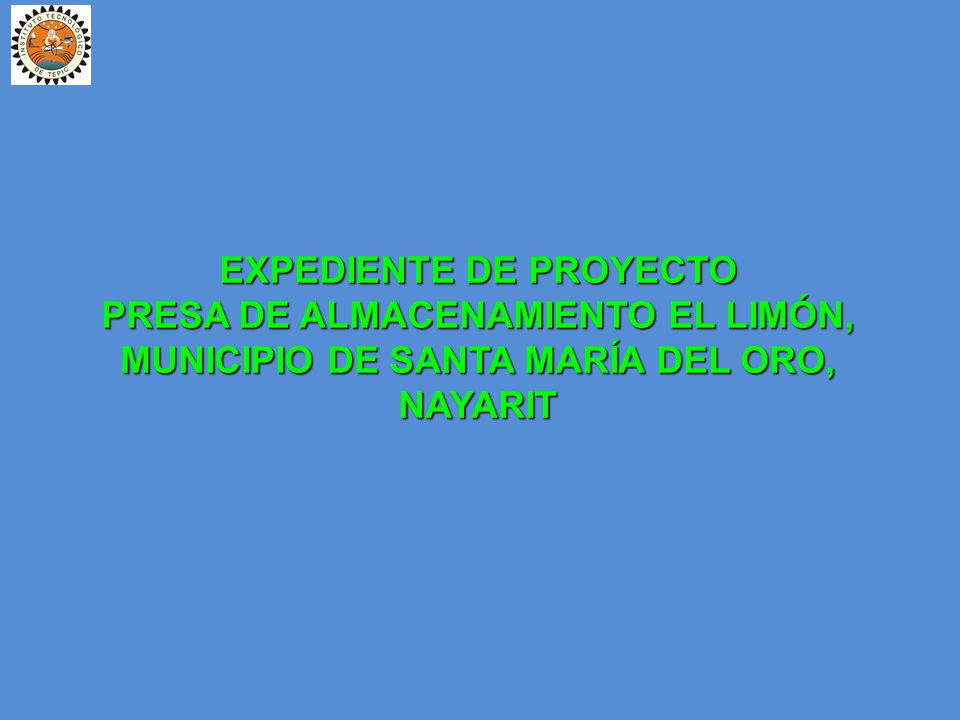

2 EXPEDIENTE DE PROYECTO PRESA DE ALMACENAMIENTO EL LIMÓN, MUNICIPIO DE SANTA MARÍA DEL ORO, NAYARIT

3 POTENCIAL DEL ARROYO EL LIMÓN EL BENEFICIO ES DIRECTAMENTE PARA 1,900 HAS. SE FORTALECE LA PRODUCTIVIDAD EN LA REGION ACTUALMENTE NO SE CUENTA CON ALMACENAMIENTOS EN DICHA CORRIENTE SE DEBERÁ ANALIZAR LA DISPONIBILIDAD DEL RECURSO Y CONFORMAR UNA POLITICA DE OPERACIÓN EN BENEFICIO DE TODOS LOS PRODUCTORES. LA FORMACIÓN DE UN ÁREA DE ESPARCIMIENTO. DISPONER EL RECURSO PARA EL SUMINISTRO A FUTURO DE AGUA POTABLE A LAS COMUNIDADES.

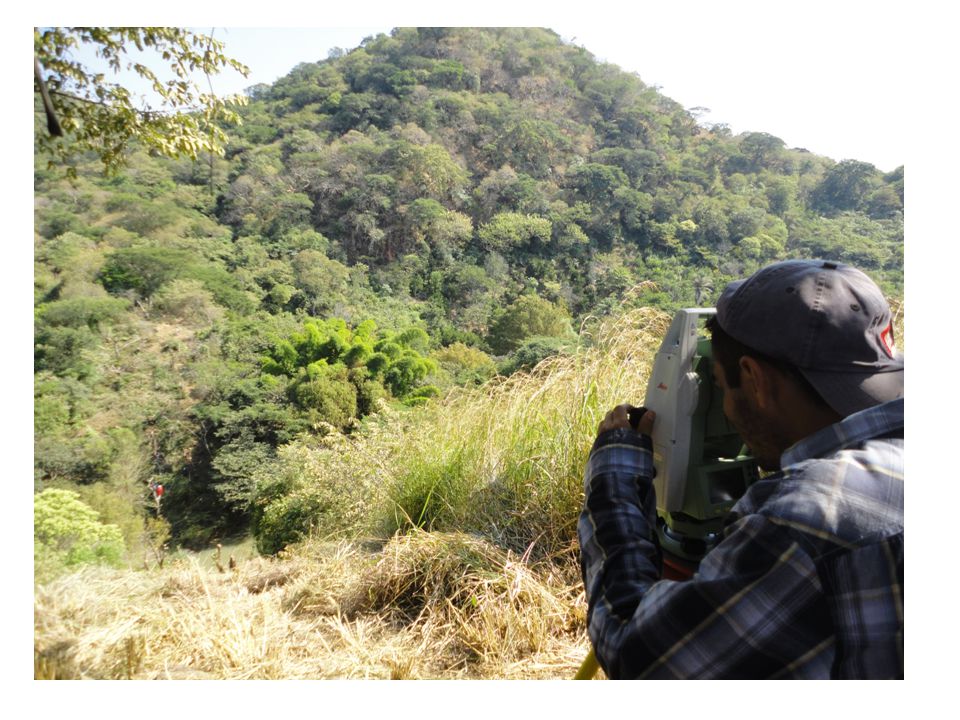

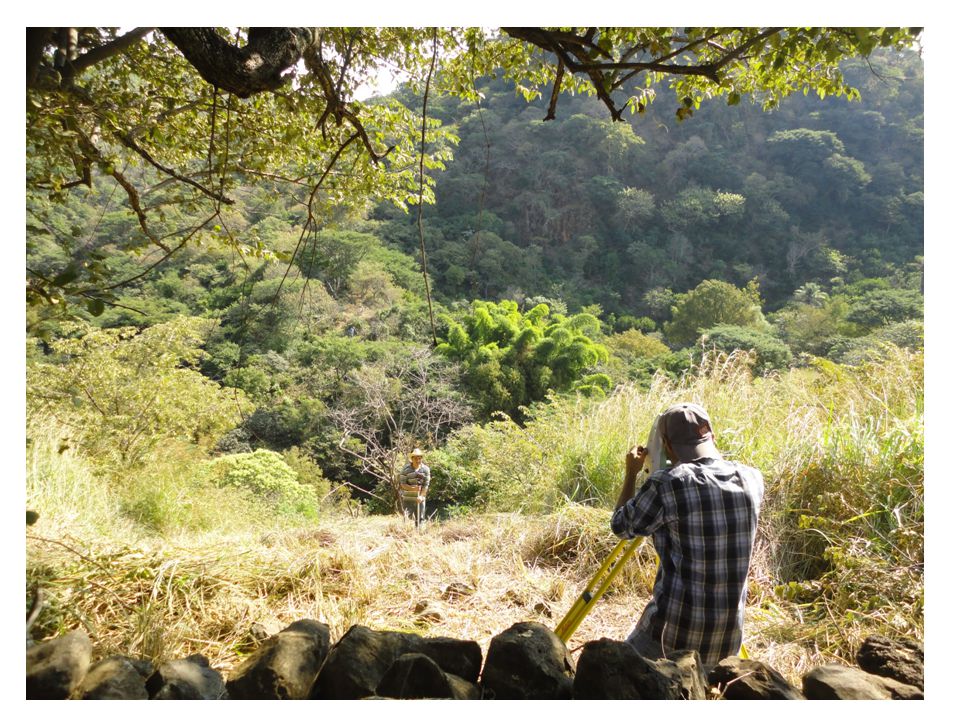

4 PROYECTO PRESA EL LIMÓN EL INSTITUTO TECNOLÓGICO DE TEPIC REALIZO LOS SIGUIENTES TRABAJOS: 1.- TOPOGRAFÍA DE DETALLE EN LA ZONA DE ESTUDIO, EN LAS COORDENADAS GEOGRÁFICAS INDICADAS, CON BASE EN DOS LÍNEAS DE CONTROL GEOREFERENCIADAS Y QUE SERÁN EMPLEADAS EN EL PROCESO DE CONSTRUCCIÓN. 2.- ANÁLISIS DEL VOLUMEN DE ESCURRIMIENTO CON FUNDAMENTO EN LA NORMA OFICIAL MEXICANA NOM- 011-CNA-2000. 3.- ANÁLISIS HIDROLÓGICO PARA IDENTIFICAR AVENIDAS DE DISEÑO, EN APEGO A DIVERSOS PERIODOS DE RETORNO, PARA EL DISEÑO DE VERTEDOR.

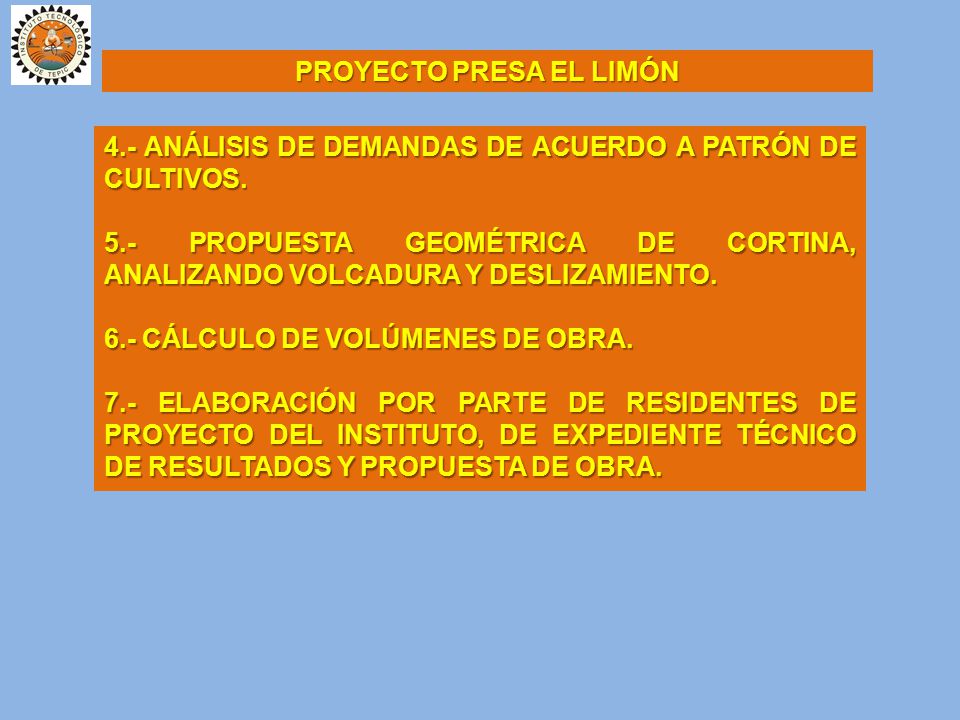

5 PROYECTO PRESA EL LIMÓN 4.- ANÁLISIS DE DEMANDAS DE ACUERDO A PATRÓN DE CULTIVOS. 5.- PROPUESTA GEOMÉTRICA DE CORTINA, ANALIZANDO VOLCADURA Y DESLIZAMIENTO. 6.- CÁLCULO DE VOLÚMENES DE OBRA. 7.- ELABORACIÓN POR PARTE DE RESIDENTES DE PROYECTO DEL INSTITUTO, DE EXPEDIENTE TÉCNICO DE RESULTADOS Y PROPUESTA DE OBRA.

6 ASPECTOS GENERALES DE LOS RESULTADOS OBTENIDOS

7 Subcuenca del Limón UBICACIÓN EN EL ESTADO El Arroyo El Limón, se ubica en el municipio de Santa María del Oro, Nayarit, pertenece a la R.H. 12 y es aportador directo del Río Grande de Santiago.

8

9

10

11

12

13

14 CUENCA DEL ARROYO EL LIMÓN Superficie: 118.47 km 2 ESCURRIMIENTO 24,443.77 Miles de M3, obtenidos mediante norma NOM-011-CNA-2000. ESCURRIMIENTO: 24,443.77 Miles de M3, obtenidos mediante norma NOM-011-CNA-2000. Desarrollo: 20 km El Limón | Norte Datos obtenidos a partir de la estación climatológica de Cerrro Blanco administrada por CONAGUA.

15 SITIO DE UBICACIÓN PRESA EN ARROYO EL LIMÓN LATITUD: 21° 21’ 12.24’’ LOCALIZACIÓN El Limón | Norte Datos obtenidos a partir de INFORMACIÓN VECTORIAL DE INEGI, PARA LA ESCALA 1:50,000. LONGITUD: 104° 38’ 19’’

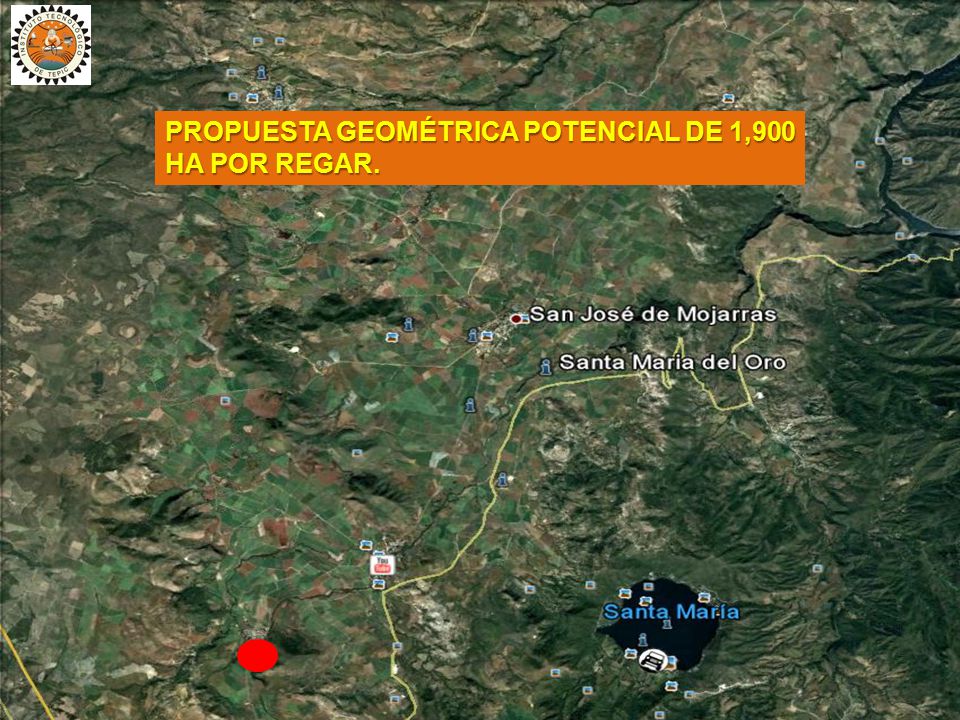

16 PROPUESTA GEOMÉTRICA POTENCIAL DE 1,900 HA POR REGAR.

17

18

19

20

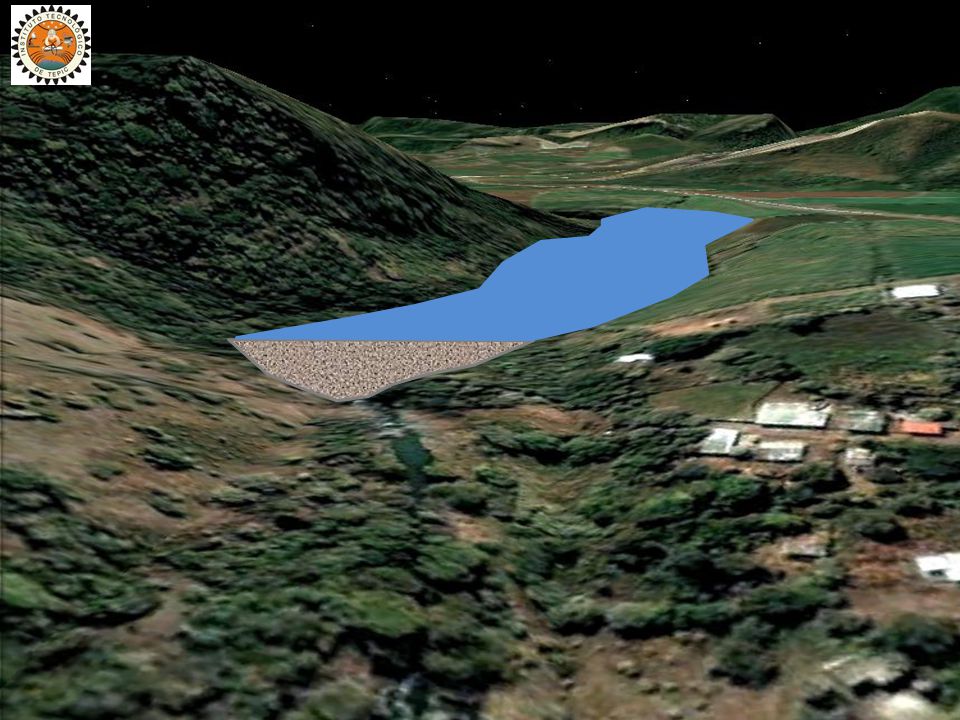

21

22

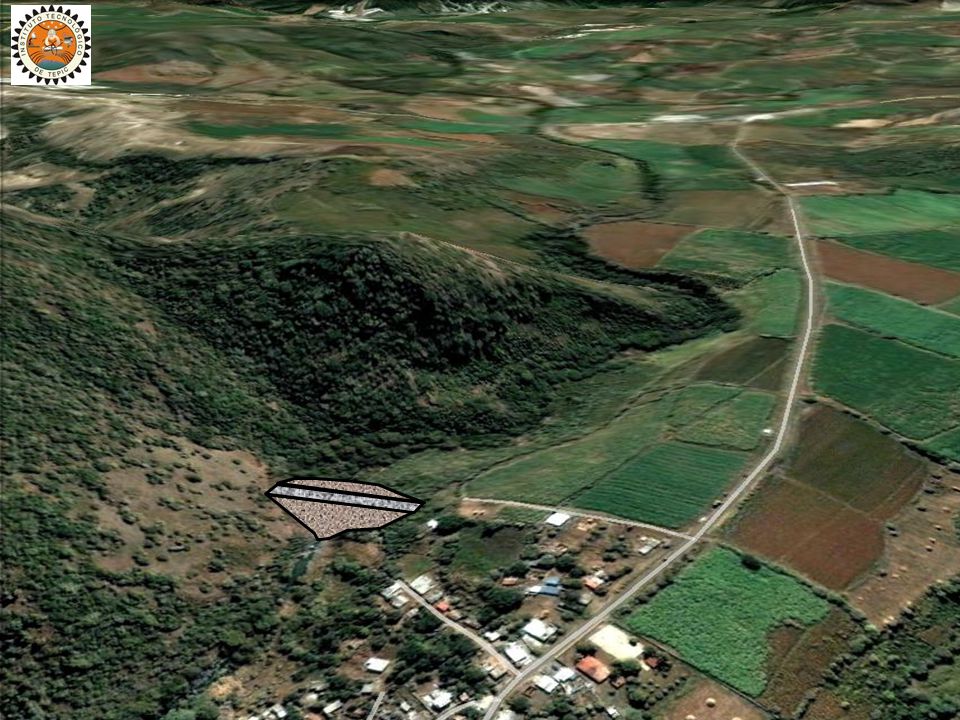

23

24

25

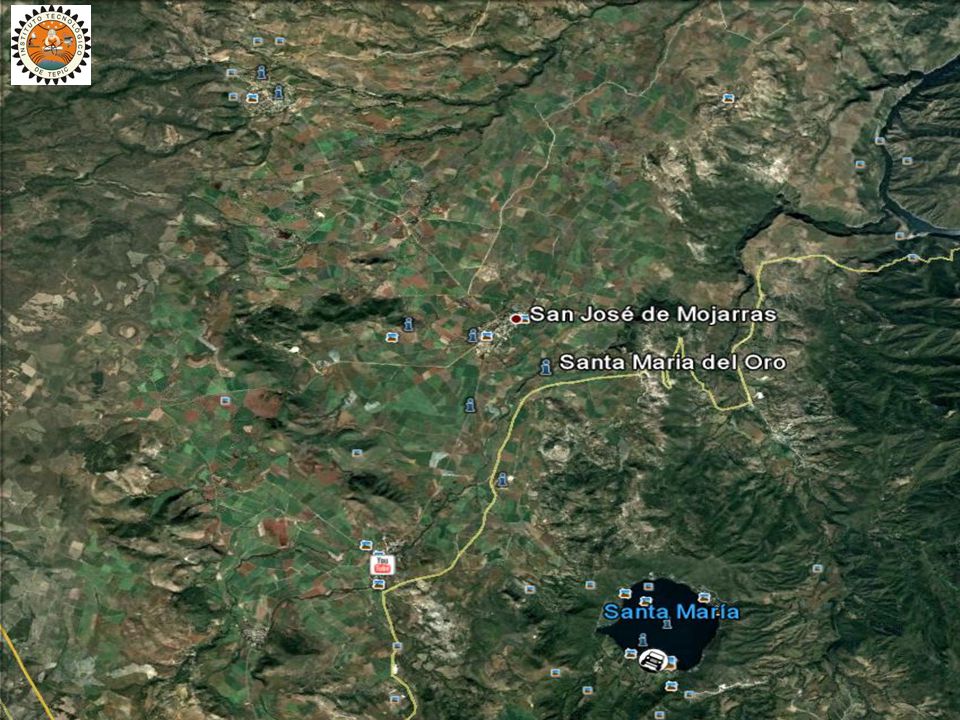

26

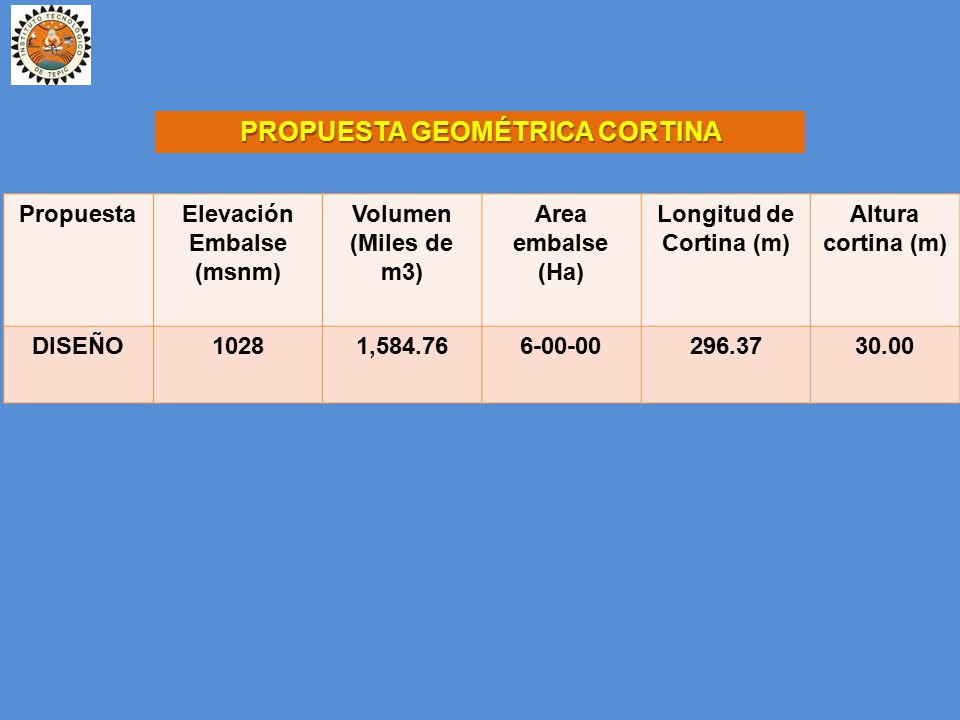

27 PropuestaElevación Embalse (msnm) Volumen (Miles de m3) Area embalse (Ha) Longitud de Cortina (m) Altura cortina (m) DISEÑO10281,584.766-00-00296.3730.00 PROPUESTA GEOMÉTRICA CORTINA

28 PROPUESTA GEOMÉTRICA CORTINA PROYECTO

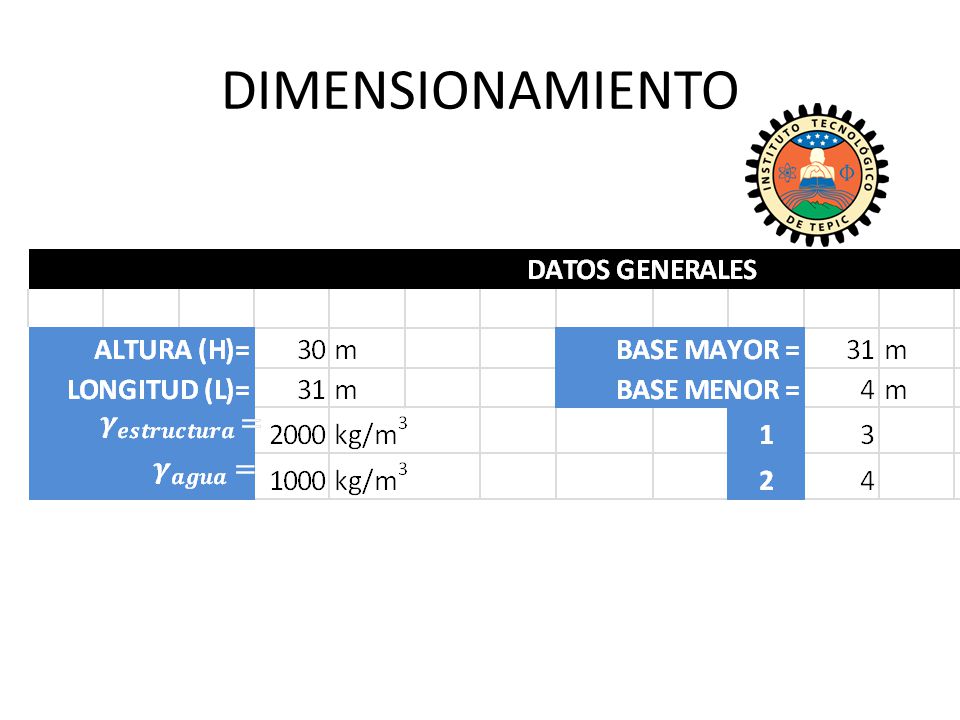

29 DIMENSIONAMIENTO

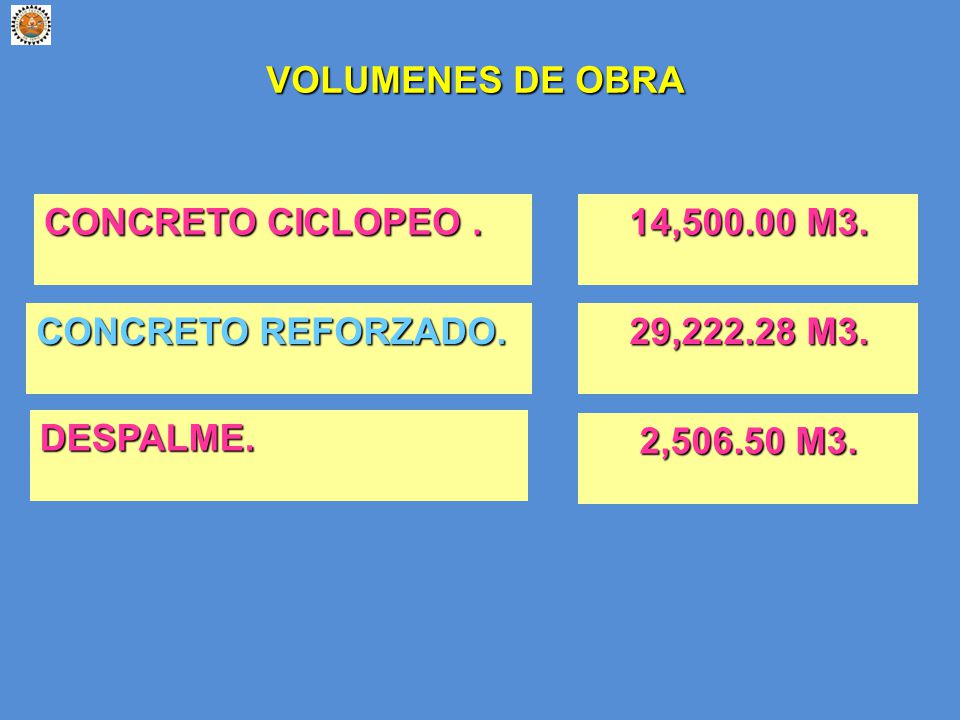

30 VOLUMENES DE OBRA CONCRETO REFORZADO. CONCRETO CICLOPEO. 14,500.00 M3. 29,222.28 M3. DESPALME. 2,506.50 M3.

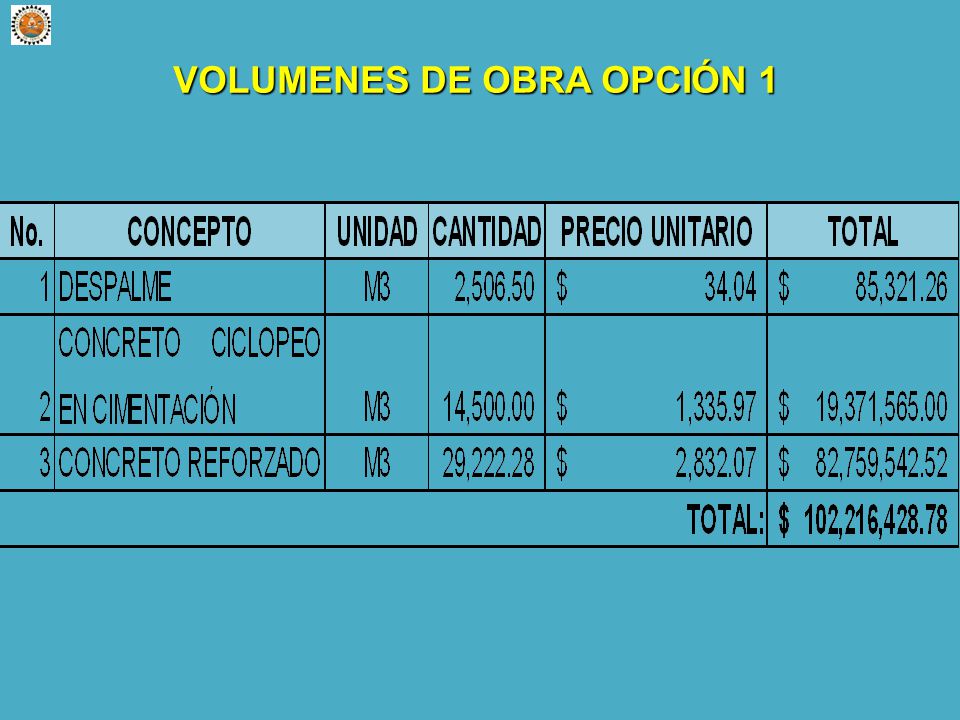

31 VOLUMENES DE OBRA OPCIÓN 1

32 VOLUMENES DE OBRA OPCIÓN 2

33 REQUERIMIENTOS DE PROYECTO PERMISOS DE CONSTRUCCIÓN AUTORIDADES FEDERALES “CONAGUA” INFORME GEOLÓGICO Y GEOTÉCNICO. FUENTES DE FINANCIAMIENTO, CONAGUA, FIRCO. ANÁLISIS ESTRUCTURAL Y SÍSMICO. IMPACTO AMBIENTAL. EVALUACIÓN SOBRE POSIBLES AFECTACIONES, TENENCIA DE LA TIERRA.
